СВОЙСТВА ДИЭЛЕКТРИКОВ

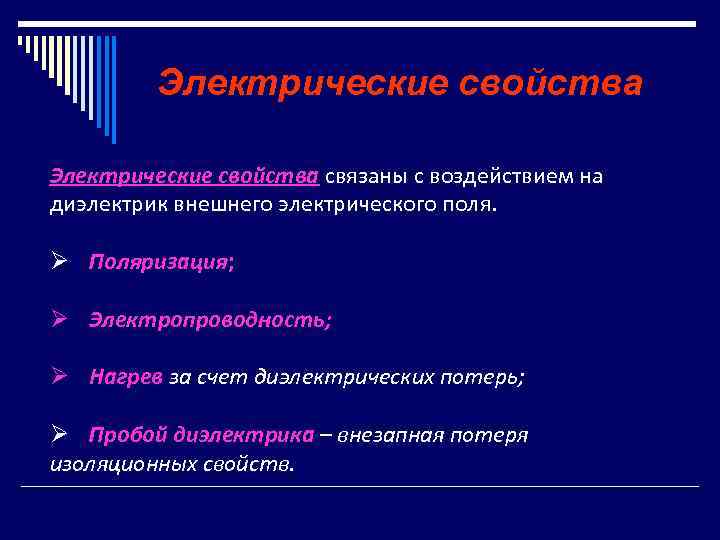

Электрические свойства связаны с воздействием на диэлектрик внешнего электрического поля. Ø Поляризация; Ø Электропроводность; Ø Нагрев за счет диэлектрических потерь; Ø Пробой диэлектрика – внезапная потеря изоляционных свойств.

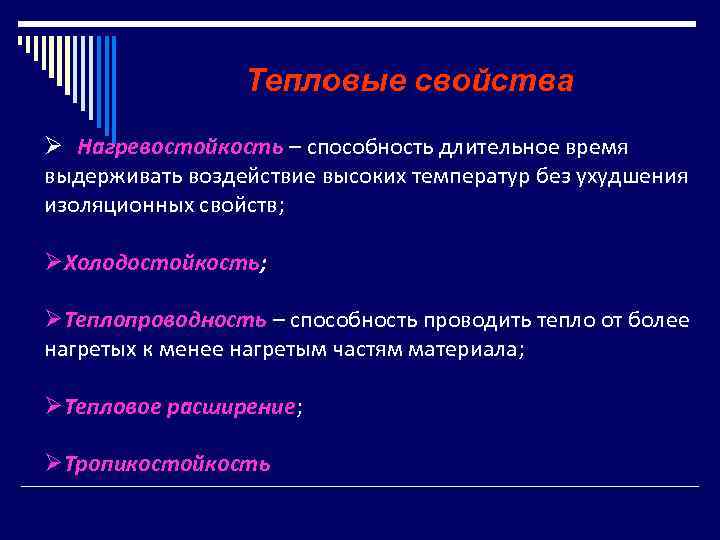

Тепловые свойства Ø Нагревостойкость – способность длительное время выдерживать воздействие высоких температур без ухудшения изоляционных свойств; ØХолодостойкость; ØТеплопроводность – способность проводить тепло от более нагретых к менее нагретым частям материала; ØТепловое расширение; ØТропикостойкость

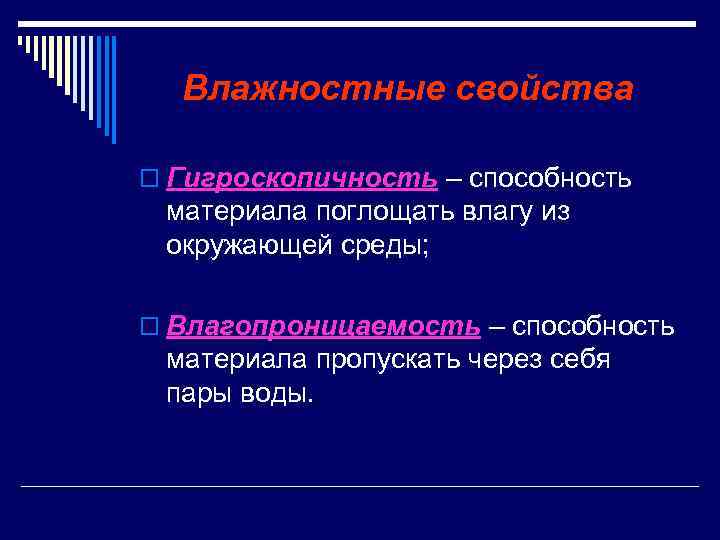

Влажностные свойства o Гигроскопичность – способность материала поглощать влагу из окружающей среды; o Влагопроницаемость – способность материала пропускать через себя пары воды.

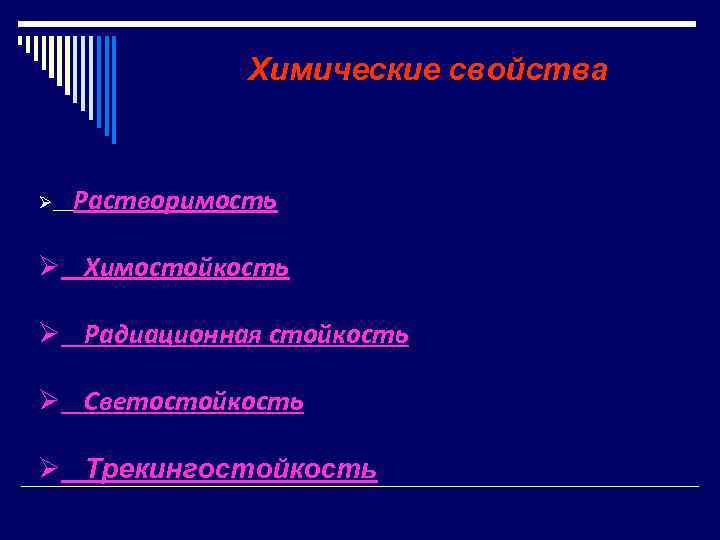

Химические свойства Ø Растворимость Ø Химостойкость Ø Радиационная стойкость Ø Светостойкость Ø Трекингостойкость

Механические свойства Ø Прочность при растяжении, сжатии и изгибе; Ø Хрупкость – способность разрушаться без заметной пластической деформации; Ø Вязкость (внутреннее трение) – свойство жидкостей оказывать сопротивление перемещению одной их части относительно другой; Ø Вибропрочность – способность материала выдерживать без разрушения длительное воздействие вибраций, т. е. повторяющихся колебаний определенной частоты и амплитуды.

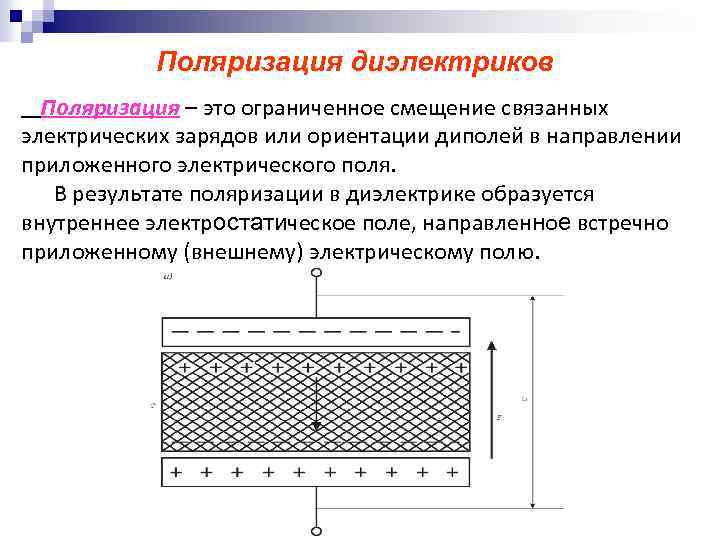

Поляризация диэлектриков Поляризация – это ограниченное смещение связанных электрических зарядов или ориентации диполей в направлении приложенного электрического поля. В результате поляризации в диэлектрике образуется внутреннее электростатическое поле, направленное встречно приложенному (внешнему) электрическому полю.

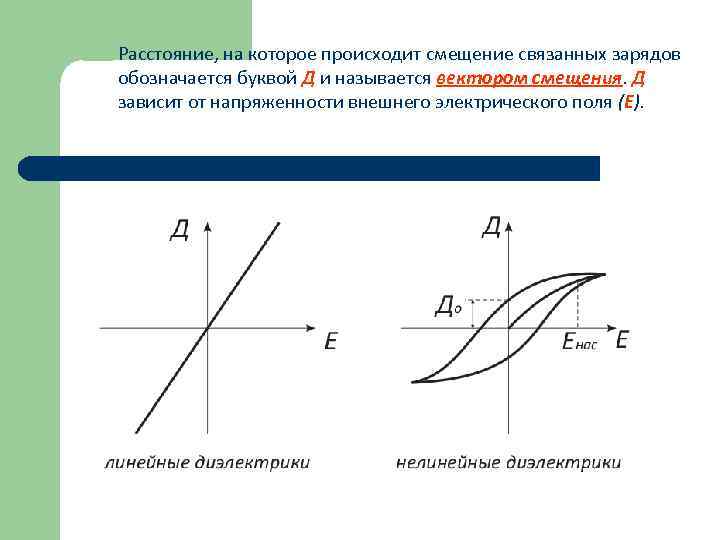

Расстояние, на которое происходит смещение связанных зарядов обозначается буквой Д и называется вектором смещения. Д зависит от напряженности внешнего электрического поля (Е).

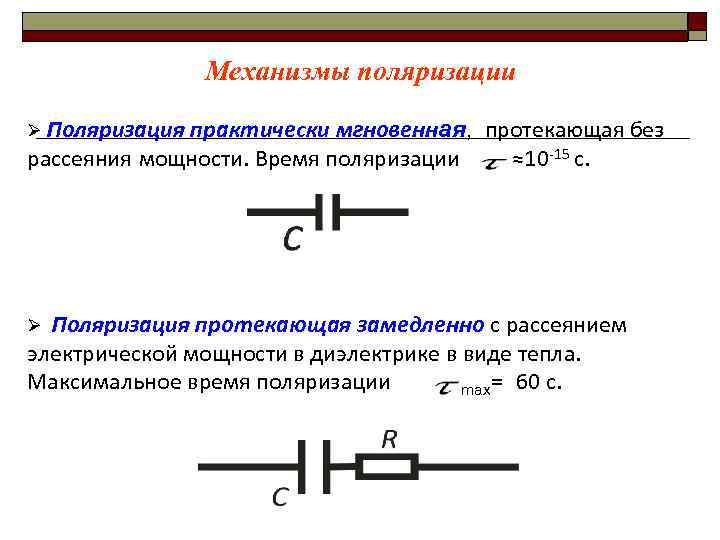

Механизмы поляризации Ø Поляризация практически мгновенная, рассеяния мощности. Время поляризации протекающая без ≈10 -15 с. Поляризация протекающая замедленно с рассеянием электрической мощности в диэлектрике в виде тепла. Максимальное время поляризации max= 60 с. Ø

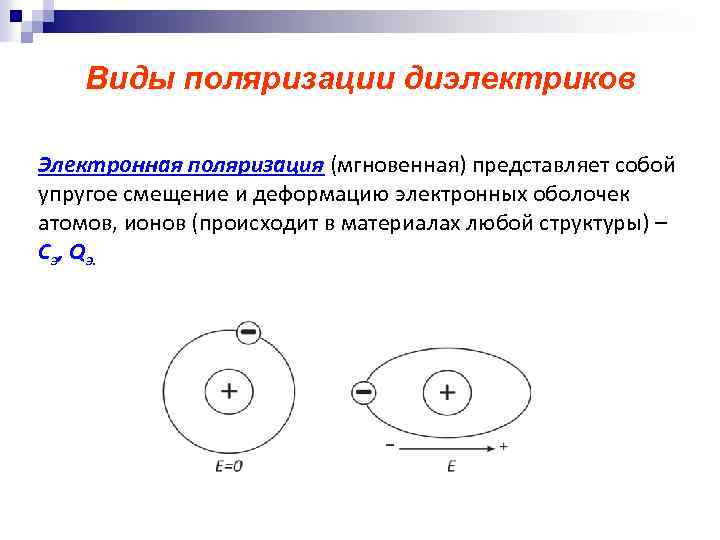

Виды поляризации диэлектриков Электронная поляризация (мгновенная) представляет собой упругое смещение и деформацию электронных оболочек атомов, ионов (происходит в материалах любой структуры) – Cэ, Qэ.

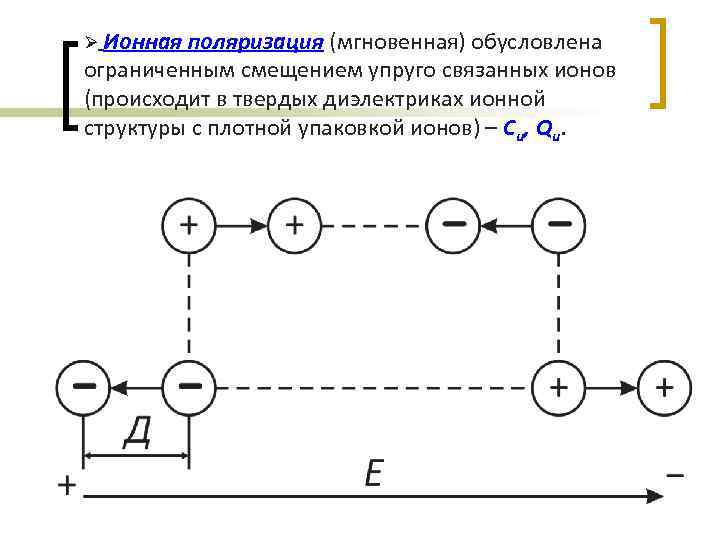

Ø Ионная поляризация (мгновенная) обусловлена ограниченным смещением упруго связанных ионов (происходит в твердых диэлектриках ионной структуры с плотной упаковкой ионов) – Cи, Qи.

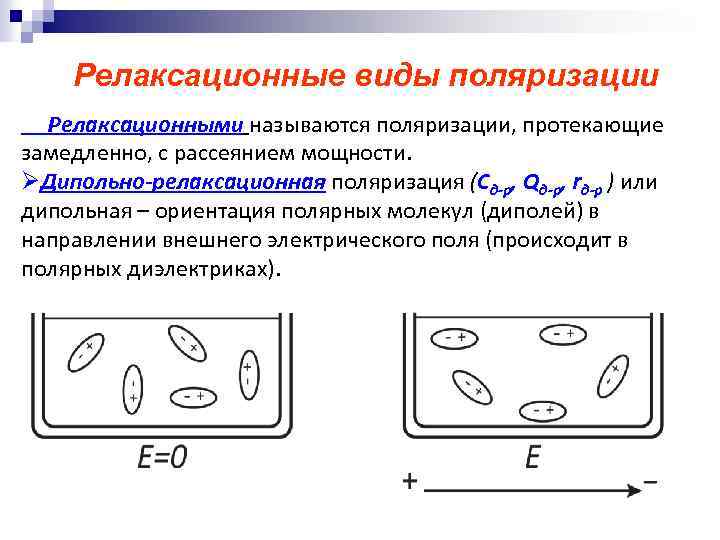

Релаксационные виды поляризации Релаксационными называются поляризации, протекающие замедленно, с рассеянием мощности. ØДипольно-релаксационная поляризация (Cд-р, Qд-р, rд-р ) или дипольная – ориентация полярных молекул (диполей) в направлении внешнего электрического поля (происходит в полярных диэлектриках).

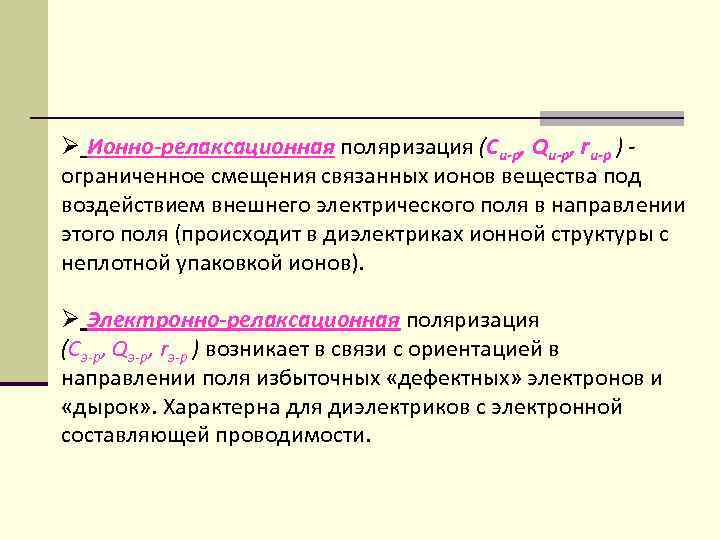

Ø Ионно-релаксационная поляризация (Cи-р, Qи-р, rи-р ) ограниченное смещения связанных ионов вещества под воздействием внешнего электрического поля в направлении этого поля (происходит в диэлектриках ионной структуры с неплотной упаковкой ионов). Ø Электронно-релаксационная поляризация (Cэ-р, Qэ-р, rэ-р ) возникает в связи с ориентацией в направлении поля избыточных «дефектных» электронов и «дырок» . Характерна для диэлектриков с электронной составляющей проводимости.

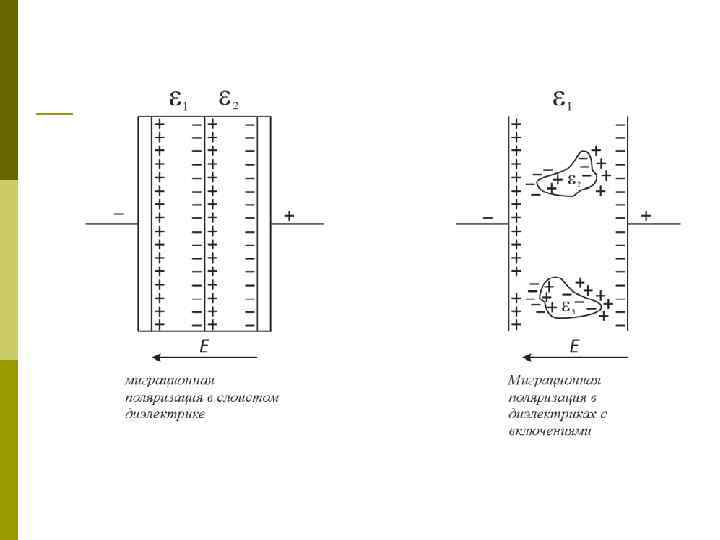

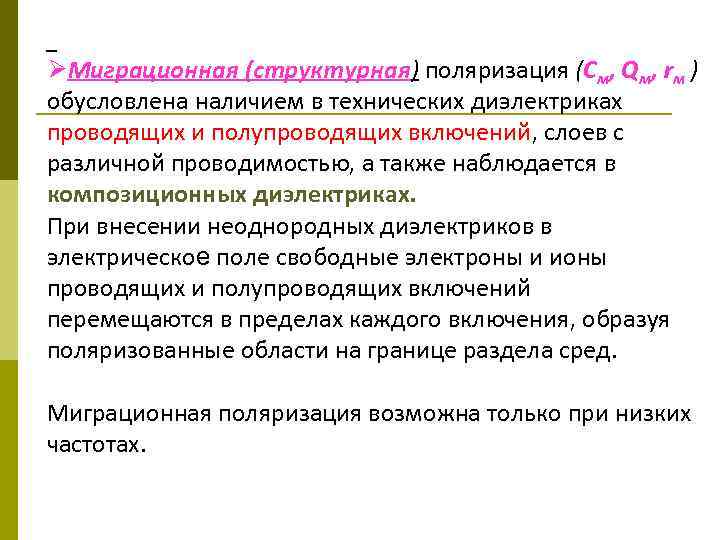

ØМиграционная (структурная) поляризация (Cм, Qм, rм ) обусловлена наличием в технических диэлектриках проводящих и полупроводящих включений, слоев с различной проводимостью, а также наблюдается в композиционных диэлектриках. При внесении неоднородных диэлектриков в электрическое поле свободные электроны и ионы проводящих и полупроводящих включений перемещаются в пределах каждого включения, образуя поляризованные области на границе раздела сред. Миграционная поляризация возможна только при низких частотах.

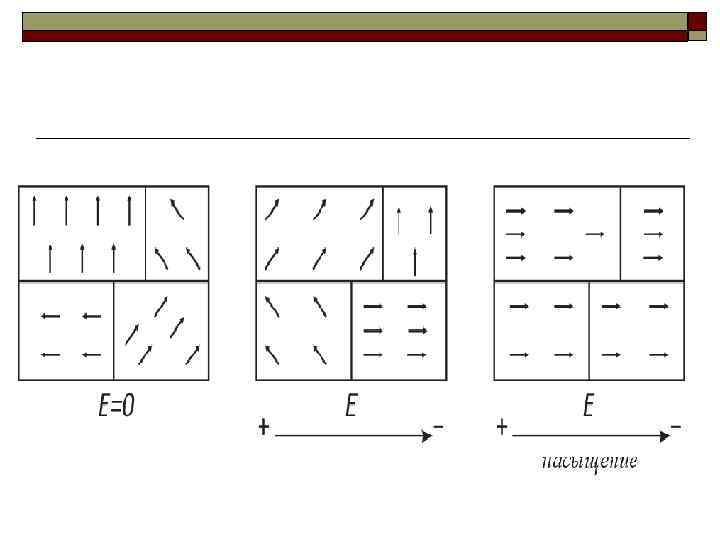

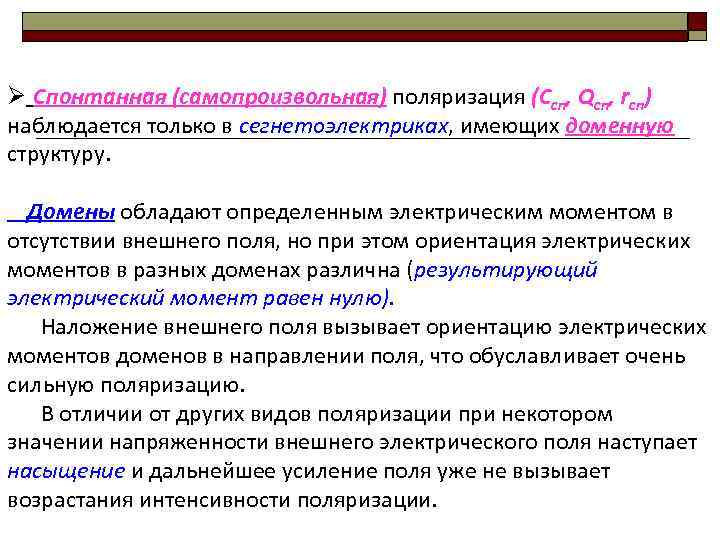

Ø Спонтанная (самопроизвольная) поляризация (Cсп, Qсп, rсп) наблюдается только в сегнетоэлектриках, имеющих доменную структуру. Домены обладают определенным электрическим моментом в отсутствии внешнего поля, но при этом ориентация электрических моментов в разных доменах различна (результирующий электрический момент равен нулю). Наложение внешнего поля вызывает ориентацию электрических моментов доменов в направлении поля, что обуславливает очень сильную поляризацию. В отличии от других видов поляризации при некотором значении напряженности внешнего электрического поля наступает насыщение и дальнейшее усиление поля уже не вызывает возрастания интенсивности поляризации.

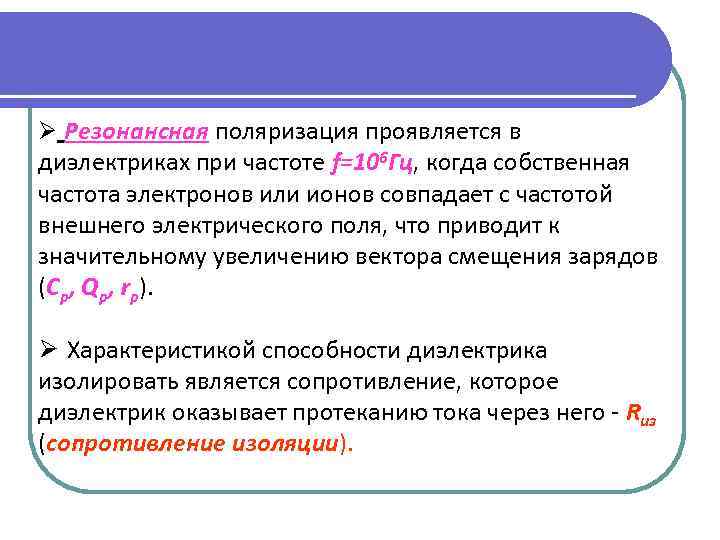

Ø Резонансная поляризация проявляется в диэлектриках при частоте ƒ=106 Гц, когда собственная частота электронов или ионов совпадает с частотой внешнего электрического поля, что приводит к значительному увеличению вектора смещения зарядов (Cр, Qр, rр). Ø Характеристикой способности диэлектрика изолировать является сопротивление, которое диэлектрик оказывает протеканию тока через него - Rиз (сопротивление изоляции).

Эквивалентная схема замещения диэлектрика

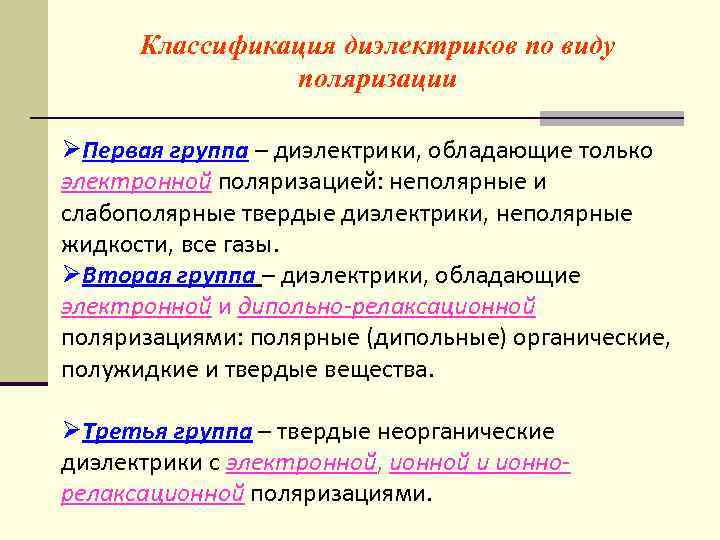

Классификация диэлектриков по виду поляризации ØПервая группа – диэлектрики, обладающие только электронной поляризацией: неполярные и слабополярные твердые диэлектрики, неполярные жидкости, все газы. ØВторая группа – диэлектрики, обладающие электронной и дипольно-релаксационной поляризациями: полярные (дипольные) органические, полужидкие и твердые вещества. ØТретья группа – твердые неорганические диэлектрики с электронной, ионной и ионнорелаксационной поляризациями.

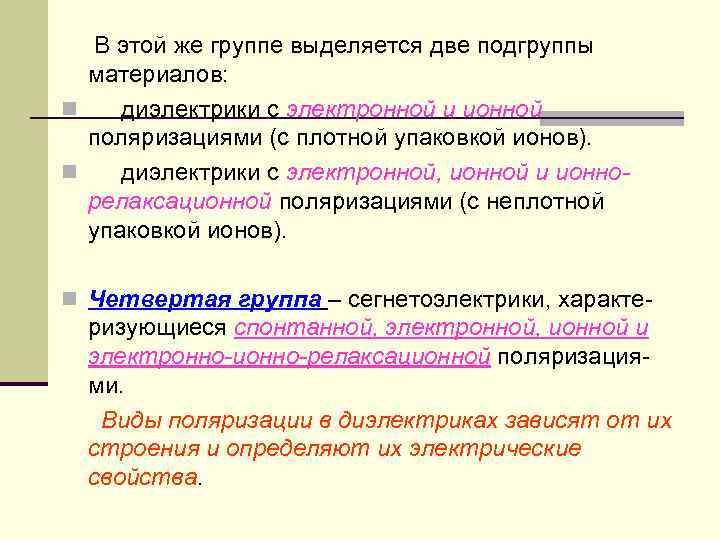

В этой же группе выделяется две подгруппы материалов: n диэлектрики с электронной и ионной поляризациями (с плотной упаковкой ионов). n диэлектрики с электронной, ионной и ионнорелаксационной поляризациями (с неплотной упаковкой ионов). n Четвертая группа – сегнетоэлектрики, характе- ризующиеся спонтанной, электронной, ионной и электронно-ионно-релаксационной поляризациями. Виды поляризации в диэлектриках зависят от их строения и определяют их электрические свойства.

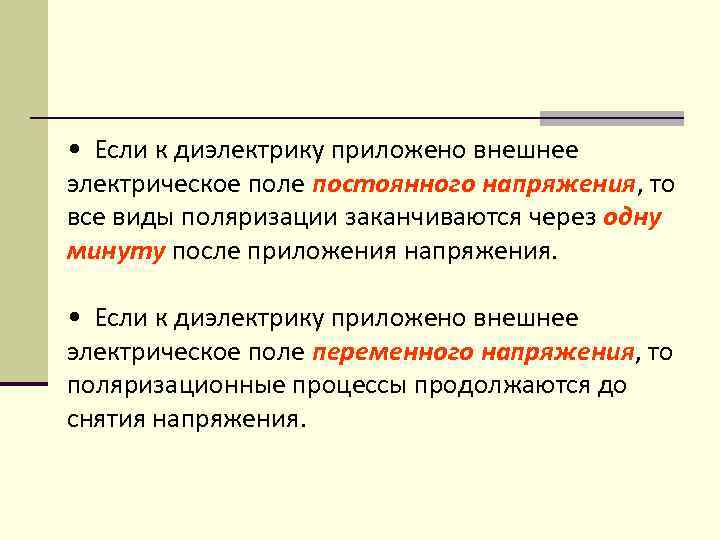

• Если к диэлектрику приложено внешнее электрическое поле постоянного напряжения, то все виды поляризации заканчиваются через одну минуту после приложения напряжения. • Если к диэлектрику приложено внешнее электрическое поле переменного напряжения, то поляризационные процессы продолжаются до снятия напряжения.
