Светотехнические стекла Рассеивающие молочные или опаловые стекла Призматические

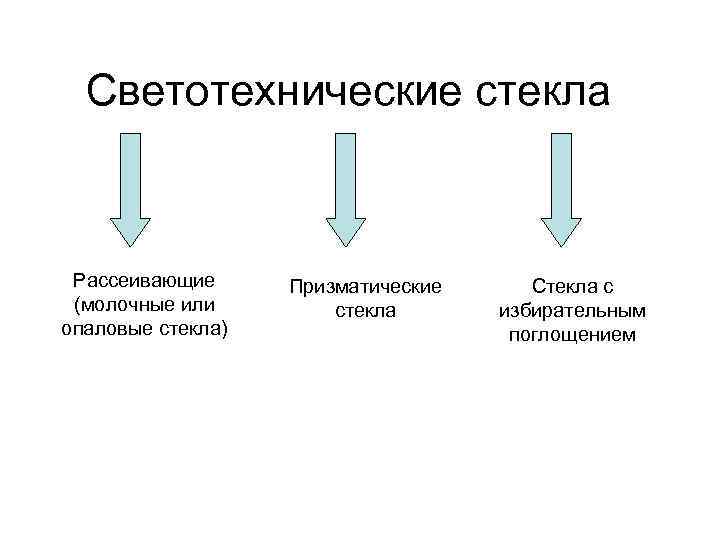

Светотехнические стекла Рассеивающие (молочные или опаловые стекла) Призматические стекла Стекла с избирательным поглощением

Характеристики светотехнических стекол Светопропускание характеризуется коэффициентом пропускания Светопоглощение характеризуется оптической плотностью Цветовой тон определяется длиной волны монохроматического излучения, которое в смеси с условным белым излучением дает свет, не отличимый от данного Чистота цвета

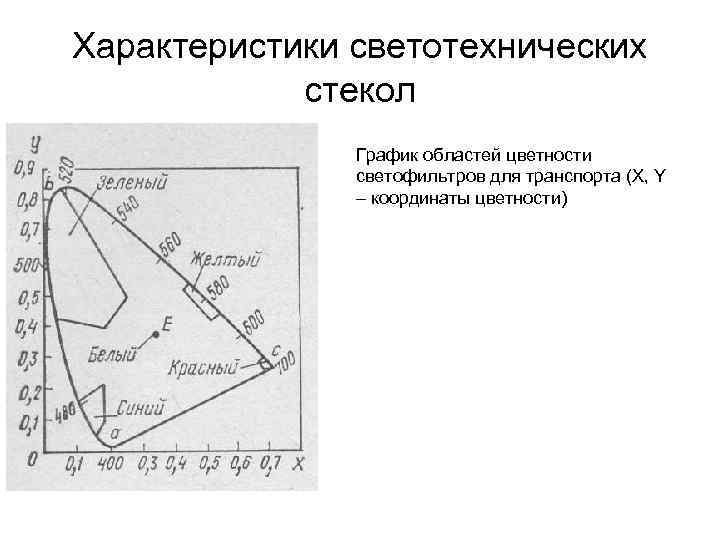

Характеристики светотехнических стекол График областей цветности светофильтров для транспорта (X, Y – координаты цветности)

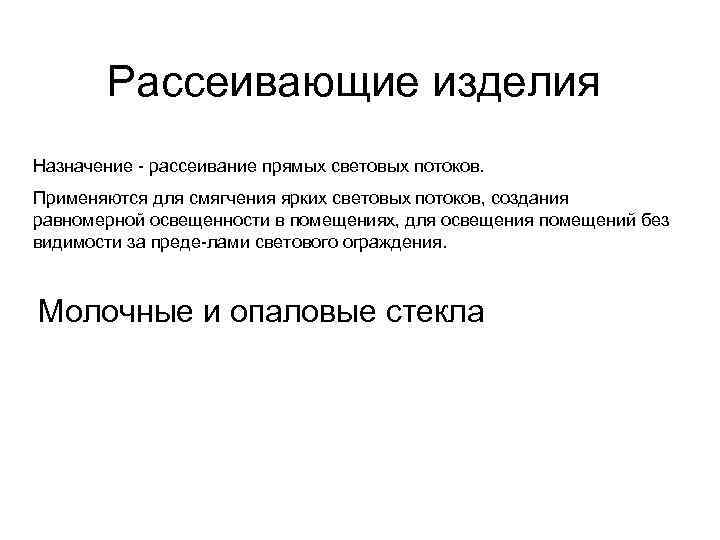

Рассеивающие изделия Назначение рассеивание прямых световых потоков. Применяются для смягчения ярких световых потоков, создания равномерной освещенности в помещениях, для освещения помещений без видимости за преде лами светового ограждения. Молочные и опаловые стекла

Светотехнические характеристики рассеивающих стекол Стекло Свойства Пропускан ие, % Отражение, % Коэффицие нт рассеяния Толщина рассеивающего слоя, мм Накладное молочное с толстым слоем наклада 30 55 35 50 0, 7 0, 85 0, 25 1, 1 То же, с тонким слоем 50 70 20 35 0, 75 0, 1 0, 25 То же, с наружным цветным слоем 40 60 20 30 0, 5 0, 75 0, 1 0, 25 Опаловое 55 80 25 0, 15 3 5 Матирован 70 85 25 0, 15 0, 3 0, 6 ное

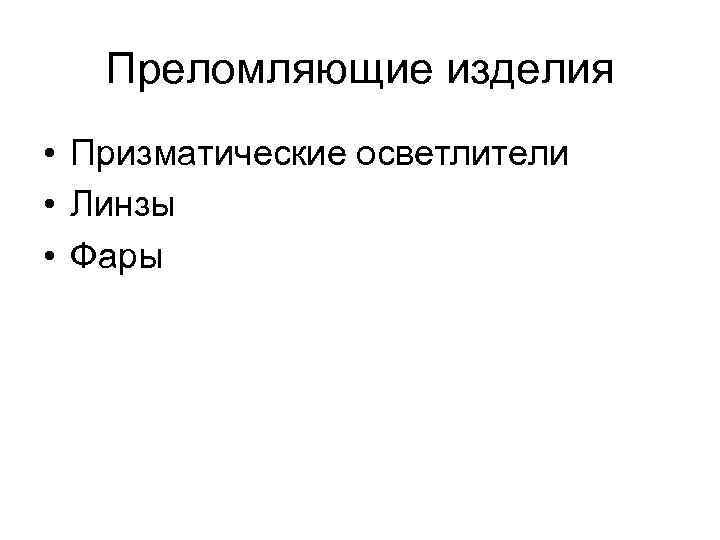

Преломляющие изделия • Призматические осветлители • Линзы • Фары

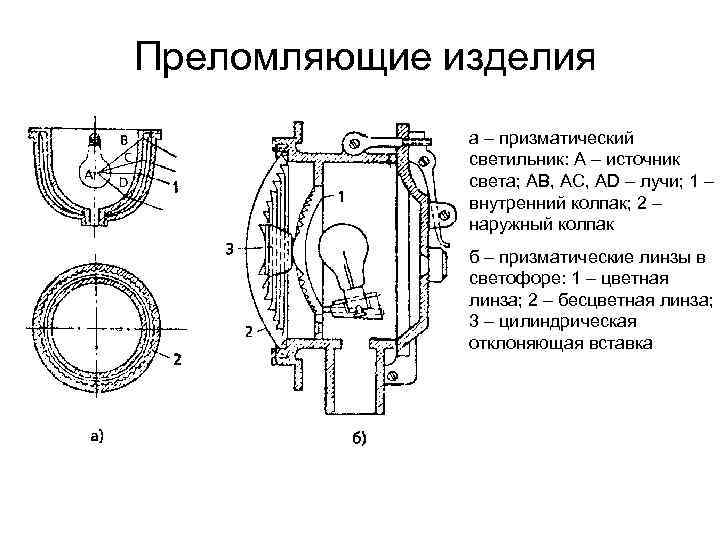

Преломляющие изделия а – призматический светильник: А – источник света; АВ, АС, АD – лучи; 1 – внутренний колпак; 2 – наружный колпак б – призматические линзы в светофоре: 1 – цветная линза; 2 – бесцветная линза; 3 – цилиндрическая отклоняющая вставка

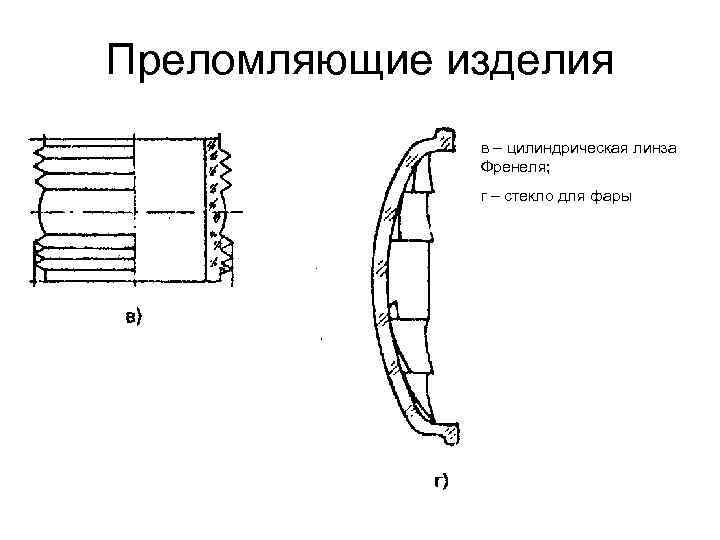

Преломляющие изделия в – цилиндрическая линза Френеля; г – стекло для фары

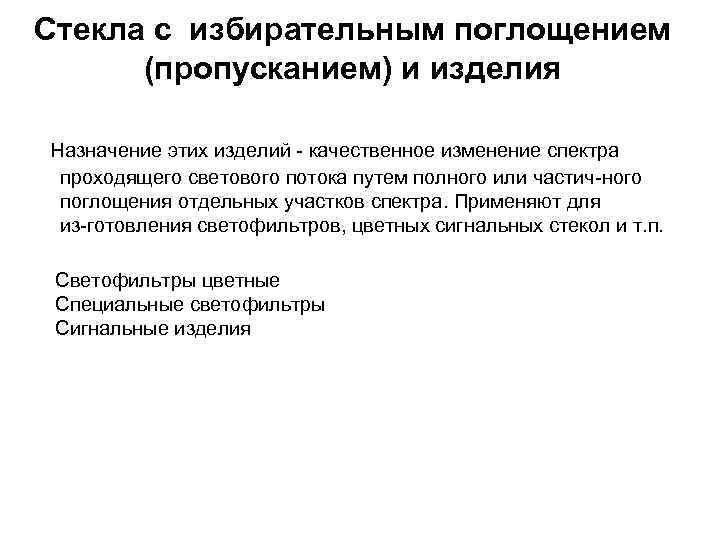

Стекла с избирательным поглощением (пропусканием) и изделия Назначение этих изделий качественное изменение спектра проходящего светового потока путем полного или частич ного поглощения отдельных участков спектра. Применяют для из готовления светофильтров, цветных сигнальных стекол и т. п. Светофильтры цветные Специальные светофильтры Сигнальные изделия

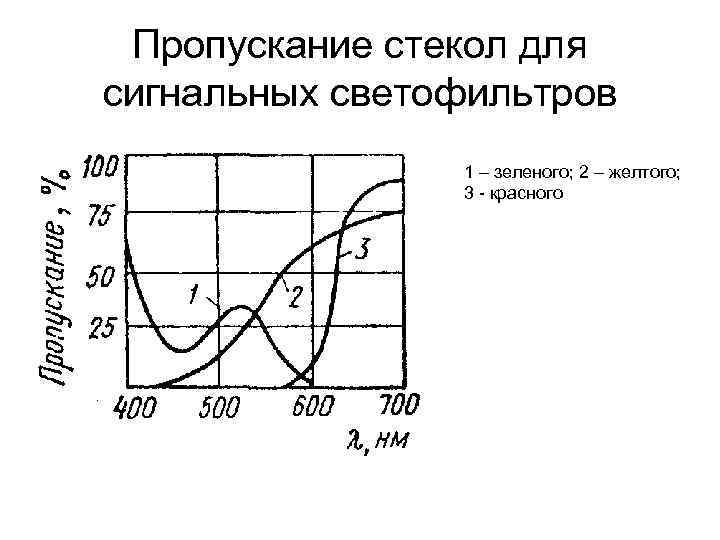

Пропускание стекол для сигнальных светофильтров 1 – зеленого; 2 – желтого; 3 красного

Стекла с избирательным пропусканием Стекла, пропускающие инфракрасное (ИК), ультрафиолетовое (УФ) и рентгеновское излучения. Увиолевые стекла Пропускание увиолевых стекол: 1 – кварцевого; 2 – фосфатного; 3, 4 силикатного

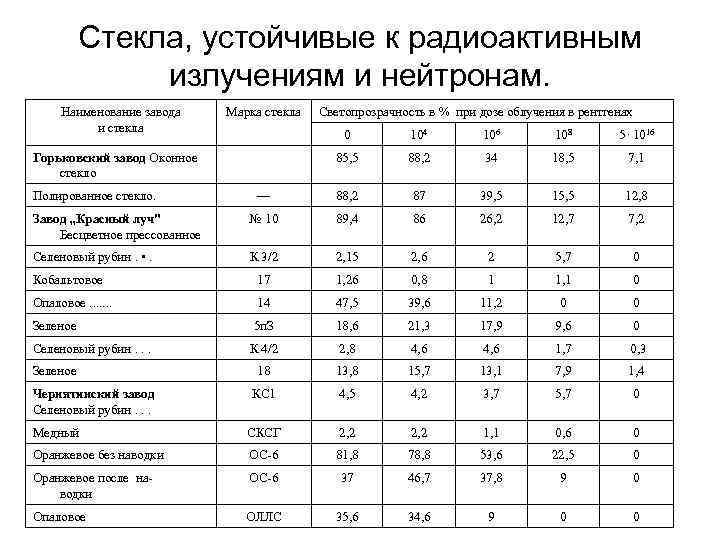

Стекла, устойчивые к радиоактивным излучениям и нейтронам. Наименование завода и стекла Марка стекла Светопрозрачность в % при дозе облучения в рентгенах 0 104 106 Светопрозрачность облученных стекол 85, 5 88, 2 34 Горьковский завод Оконное стекло Полированное стекло. 108 5. 1016 18, 5 7, 1 — 88, 2 87 39, 5 15, 5 12, 8 Завод „Красный луч" Бесцветное прессованное № 10 89, 4 86 26, 2 12, 7 7, 2 Селеновый рубин. • . К 3/2 2, 15 2, 6 2 5, 7 0 Кобальтовое 17 1, 26 0, 8 1 1, 1 0 Опаловое. . . . 14 47, 5 39, 6 11, 2 0 0 Зеленое 5 п. З 18, 6 21, 3 17, 9 9, 6 0 К 4/2 2, 8 4, 6 1, 7 0, 3 18 13, 8 15, 7 13, 1 7, 9 1, 4 КС 1 4, 5 4, 2 3, 7 5, 7 0 Медный СКСГ 2, 2 1, 1 0, 6 0 Оранжевое без наводки ОС 6 81, 8 78, 8 53, 6 22, 5 0 Оранжевое после на водки ОС 6 37 46, 7 37, 8 9 0 Опаловое ОЛЛС 35, 6 34, 6 9 0 0 Селеновый рубин. . . Зеленое Чернятинский завод Селеновый рубин. . .

Стекла, устойчивые к радиоактивным излучениям и нейтронам. Свойством улучшать устойчивость стекол к радиации обладают Се 4+, Сr 3+, Mn 4+, As 5+, Se 5+и Fe 3+ и некоторые другие поливалентные ионы. При воздействии радиации четырехвалентный ион церия превращается в трехвалентный по следующей схеме: Устойчивость стекла к радиации может быть резко повышена за счет добавки в шихту элементарной серы или сульфата аммония. Рекомендуемый состав стекла (в вес. %): Si. O 2 — 71, 5; А 12 О 3— 1, 5, Са. О — 8, 5; Mg. O — 1, 5, Na 2 O — 17 и S — 1, 2.

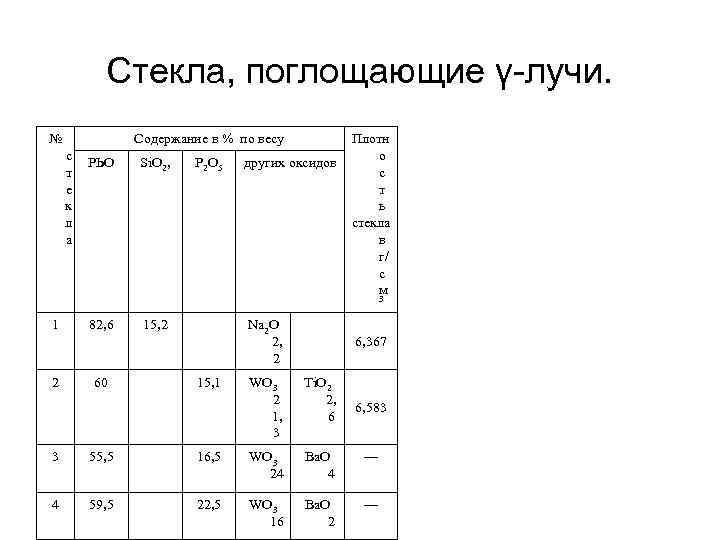

Стекла, поглощающие γ лучи. № Содержание в % по весу с т е к л а РЬО Si. O 2, P 2 O 5 других оксидов Плотн о с т ь стекла в г/ с м 3 1 2 82, 6 60 15, 2 Na 2 O 2, 2 15, 1 6, 367 WO 3 2 1, 3 Ti. O 2 2, 6 6, 583 3 55, 5 16, 5 WO 3 24 Ba. O 4 — 4 59, 5 22, 5 WO 3 16 Ba. O 2 —

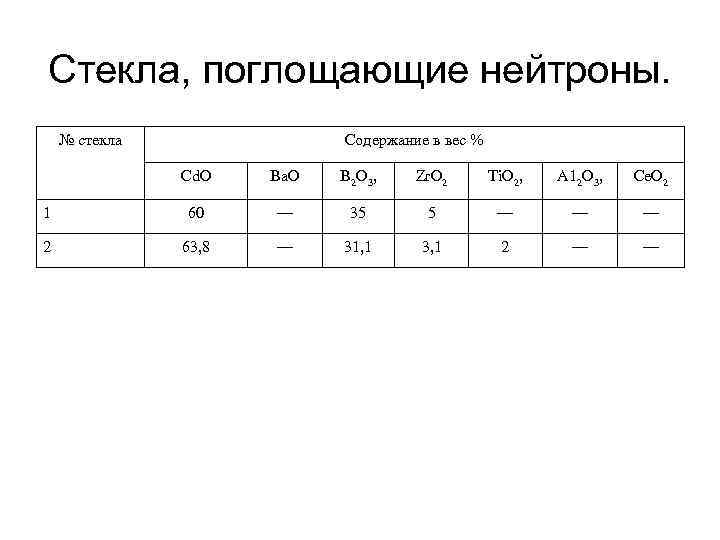

Стекла, поглощающие нейтроны. № стекла Содержание в вес % Cd. O Ва. О В 2 О 3, Zr. O 2 Тi. O 2, А 12 О 3, Се. О 2 1 60 — 35 5 — — — 2 63, 8 — 31, 1 3, 1 2 — —

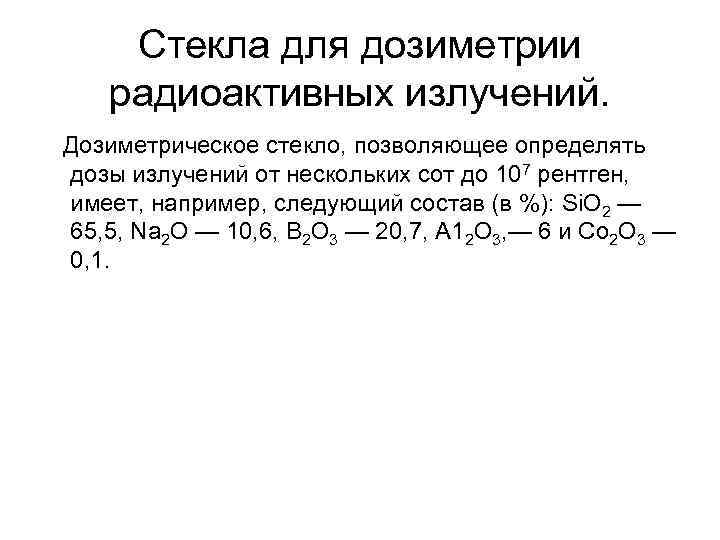

Стекла для дозиметрии радиоактивных излучений. Дозиметрическое стекло, позволяющее определять дозы излучений от нескольких сот до 107 рентген, имеет, например, следующий состав (в %): Si. O 2 — 65, 5, Na 2 O — 10, 6, В 2 О 3 — 20, 7, А 12 О 3, — 6 и Со 2 О 3 — 0, 1.

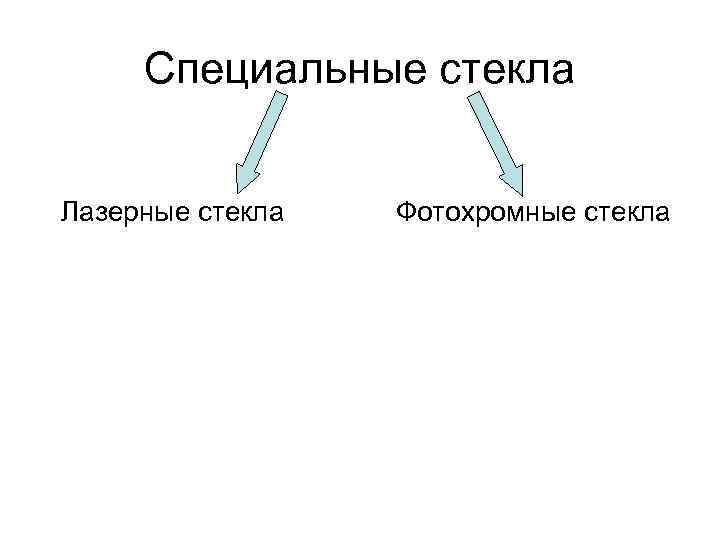

Специальные стекла Лазерные стекла Фотохромные стекла

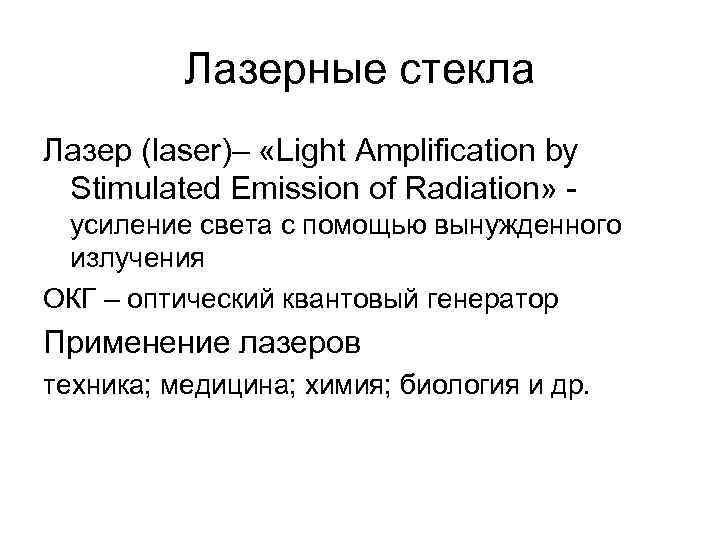

Лазерные стекла Лазер (laser)– «Light Amplification by Stimulated Emission of Radiation» усиление света с помощью вынужденного излучения ОКГ – оптический квантовый генератор Применение лазеров техника; медицина; химия; биология и др.

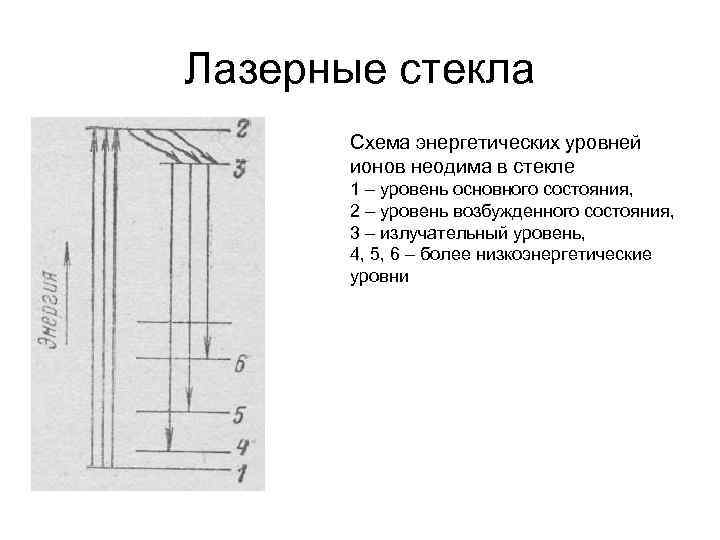

Лазерные стекла Схема энергетических уровней ионов неодима в стекле 1 – уровень основного состояния, 2 – уровень возбужденного состояния, 3 – излучательный уровень, 4, 5, 6 – более низкоэнергетические уровни

Лазерные стекла Преимущества стеклянных лазерных активных элементов по сравнению с кристаллическими: сравнительно простая технология получения изделий высокого оптического качества; возможность придания любой геометрической формы и размеров; высокой концентрацией активного компонента; высокая выходная мощность излучения

Лазерные стекла Примерный состав лазерного стекла, %: Si. O 2 – 59; Ba. O – 25; K 2 O – 15; Sb 2 O 3 – 1, 0; Nd 2 O 3 – от 0, 1 до 10, 5 (сверх 100%) Активаторы эффекта генерации лазерного излучения – оксиды редкоземельных элементов: неодима (Nd), тербия (Tb), гольмия (Ho), эрбия (Er), тулия (Tm), иттербия (Ib) и др.

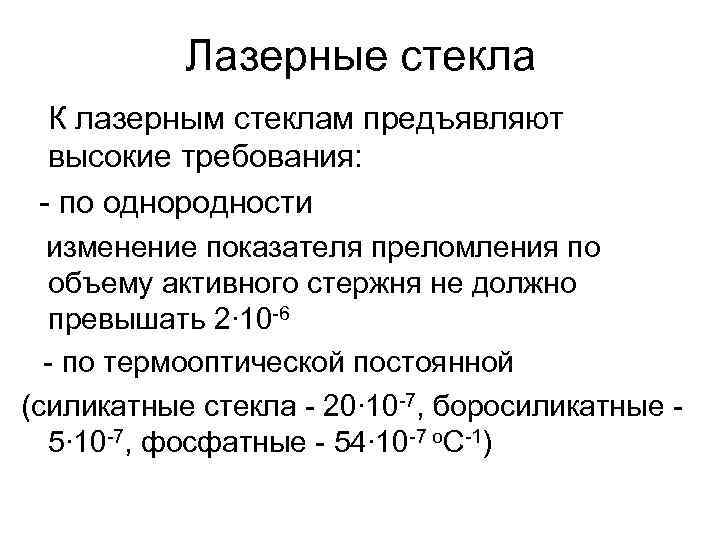

Лазерные стекла К лазерным стеклам предъявляют высокие требования: по однородности изменение показателя преломления по объему активного стержня не должно превышать 2∙ 10 6 по термооптической постоянной (силикатные стекла 20∙ 10 7, боросиликатные 5∙ 10 7, фосфатные 54∙ 10 7 о. С 1)

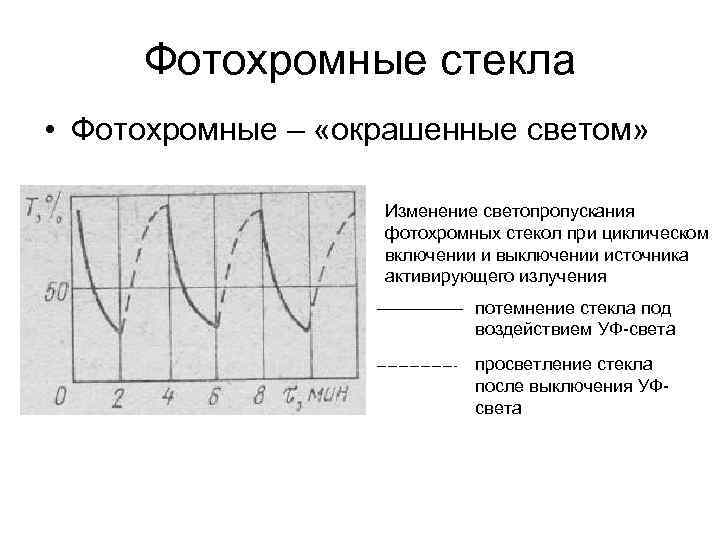

Фотохромные стекла • Фотохромные – «окрашенные светом» Изменение светопропускания фотохромных стекол при циклическом включении и выключении источника активирующего излучения потемнение стекла под воздействием УФ света просветление стекла после выключения УФ света

Фотохромные стекла Типичный состав фотохромного стекла, %: Si. O 2 – 60, 5; Al 2 O 3 – 9, 5; B 2 O 3 – 20, 0; Na 2 O – 10, 0; Активные компоненты – соединения серебра и галогенов: Ag – 0, 4; Br – 0, 17; Cl – 0, 1; F – 0, 84; Cu. O – 0, 016 Пределы изменения концентраций основных и активных компонентов, %: Si. O 2 – от 40 до 76; B 2 O 3 – от 4 до 26; Al 2 O 3 – от 4 до 26; Ме 2 О (Na 2 O, К 2 O) от 2 до 30
