СВЕТОПРОЗРАЧНЫЙ БЕТОН И ЦЕМЕНТ Выполнила ст. гр. АР-09 -01 Волчик Анастасия
Немного истории • История бетона насчитывает не одну тысячу лет. Еще в Междуречье этот материал был основой строительного ремесла. В средние века он был предан забвению, вплоть до XIX века, когда бетон приобрел свой нынешний облик и состав. • Современные архитекторы активно используют его в качестве конструкционного материала. Этот надежный прочный материал становится синонимом безликости. • Так было, пока в 2001 году венгерский архитектор Арон Лосонци не изобрел прозрачный бетон, а затем в 2004 году основал компанию по его производству и запатентовал свое изобретение, назвав его Litracon (LIght TRAnsmitting CONcrete). • В 2010 году компания Italcementi Group разработала светопрозрачный цемент i. light и успешно применила его для строительства павильона на Шанхай-ЭКСПО 2010.
СВЕТОПРОЗРАЧНЫЙ БЕТОН: СОСТАВ • Светопрозрачность материалу придает входящее в состав оптоволокно • Диаметр волокон колеблется от 2 мкм до 2 мм, поэтому они сливаются с бетоном, и, становясь компонентом материала, придают ему светопроводящие свойства. • Cостав материала: 96% высококачественный бетон 4% оптоволокно

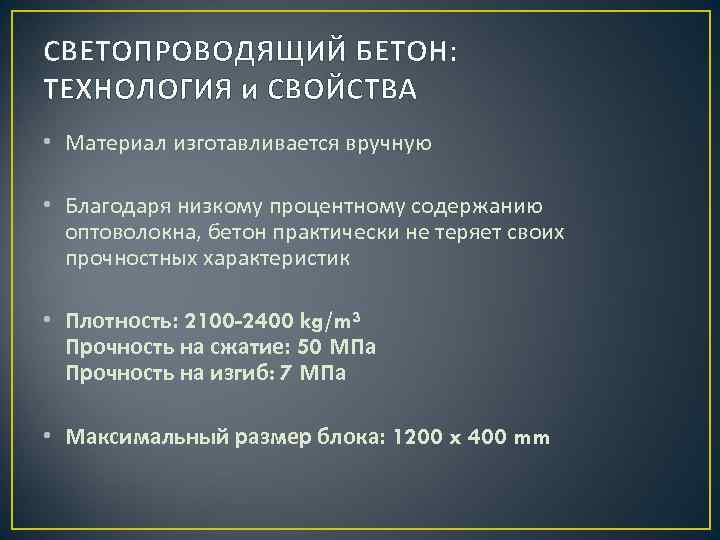

СВЕТОПРОВОДЯЩИЙ БЕТОН: ТЕХНОЛОГИЯ и СВОЙСТВА • Материал изготавливается вручную • Благодаря низкому процентному содержанию оптоволокна, бетон практически не теряет своих прочностных характеристик • Плотность: 2100 -2400 kg/m³ Прочность на сжатие: 50 МПа Прочность на изгиб: 7 МПа • Максимальный размер блока: 1200 x 400 mm
СВЕТОПРОЗРАЧНЫЙ БЕТОН: ПРЕИМУЩЕСТВА • Первое и самое очевидное преимущество: светопрозрачность. • Благодаря ручному изготовлению, каждый блок имеет свой неповторимый оптоволоконный узор. Выглядит очень эстетично. • Поставляется в трех цветах: (также изготавливают любой другой цвет на заказ) • По прочностным, теплоизоляционным и прочим свойствам ни в чем не уступает обычному бетону
СВЕТОПРОЗРАЧНЫЙ БЕТОН: НЕДОСТАТКИ • В первую очередь – дороговизна. Благодаря все тому же ручному изготовлению стоимость блока Литракона в несколько раз превосходит стоимость обычного бетонного блока • Невозможность армирования – арматура нарушит оптоволоконный «узор» и ухудшит светопрозрачность • Следствие предыдущего – максимальные размеры бетонного блока также весьма ограничены • Разочарует тех, кто вообразил прозрачный как стекло бетон: сквозь него можно видеть лишь силуэты предметов
СВЕТОПРОЗРАЧНЫЙ БЕТОН: Технология p. XL • Недавно все той же компанией «Litracon» был разработан новый прозрачный бетон • В нем вместо оптоволокна используется специальный полимерный материал, получивший название p. XL • Блоки изготавливаются промышленным способом, и светопроводящие компоненты размещаются в теле бетона упорядоченной матрицей

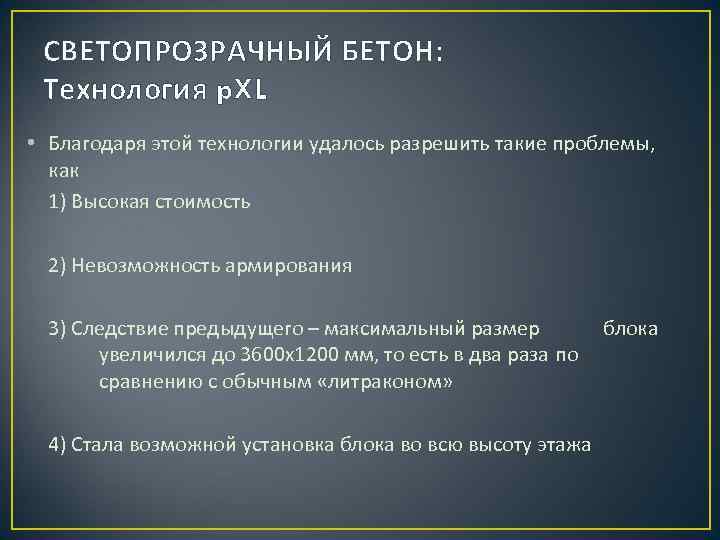

СВЕТОПРОЗРАЧНЫЙ БЕТОН: Технология p. XL • Благодаря этой технологии удалось разрешить такие проблемы, как 1) Высокая стоимость 2) Невозможность армирования 3) Следствие предыдущего – максимальный размер блока увеличился до 3600 х1200 мм, то есть в два раза по сравнению с обычным «литраконом» 4) Стала возможной установка блока во всю высоту этажа

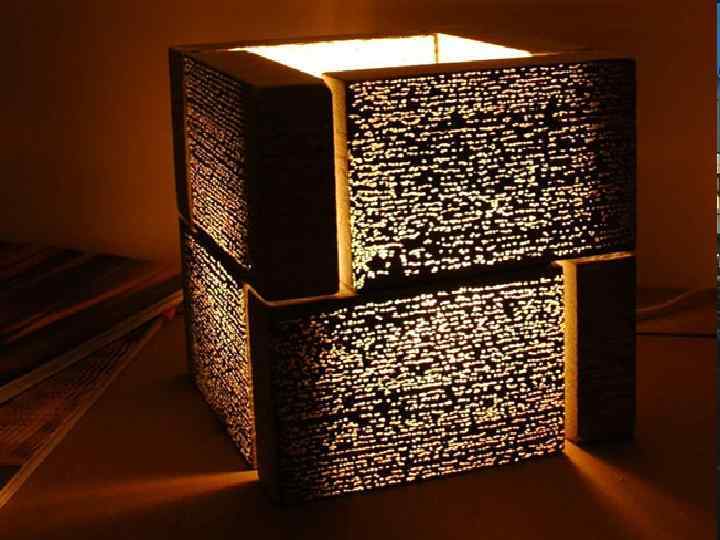

СВЕТОПРОЗРАЧНЫЙ БЕТОН: ПРИМЕНЕНИЕ За 12 лет своего существования материал завоевал большую популярность в таких сферах, как строительство, дизайн интерьера, промышленный дизайн • В США его стали применять для изготовления ограждений множества правительственных зданий. • В Японии и Швеции из этого материала были сооружены целые здания. • Литракон стал основным материалом для строительства центрального представительства автомобильного концерна BMW. • Из прозрачного бетона начали производить и небольшие предметы. Большой популярностью пользуются светильники из литрокона.
ПРОЗРАЧНЫЙ ЦЕМЕНТ • Этот материал разработан специально для павильона Италии на выставке Шанхай ЭКСПО 2010 • Прозрачность материалу обеспечивает особая технология, разработанная компанией: сухой подготовленный состав, соединяющий прозрачную основу из пластифицированных смол. • Прозрачный цемент из пластифицированных смол обходится гораздо дешевле аналогов, использующих оптоволокно. • "Прозрачный" цемент выпускается в виде панелей размером 500 x 1000 x 50 мм весом 50 кг каждая.
ПРОЗРАЧНЫЙ ЦЕМЕНТ: СОСТАВ И СВОЙСТВА • Полимерная составляющая: • Цементная матрица: Цемент 52. 5 R Type I Коэффициент светопропускания: 92% Заполнители: песок/гравий кремне-известкового типа Стойкость к воздействию ультрафиолета: высокая Добавки: Волокна нержавеющей стали Кислотостойкость: высокая Волокна полипропилена Прочность на сжатие: 65 МПа Прочность на изгиб: 3200 Мпа Прочность на сжатие: 60 МПа Прочность на изгиб: 8 МПа Общая степень прозрачности материала – 18 -20% Модуль упругости: 38 -40 тыс. МПа
ПРОЗРАЧНЫЙ ЦЕМЕНТ Вот как материал выглядит снаружи:

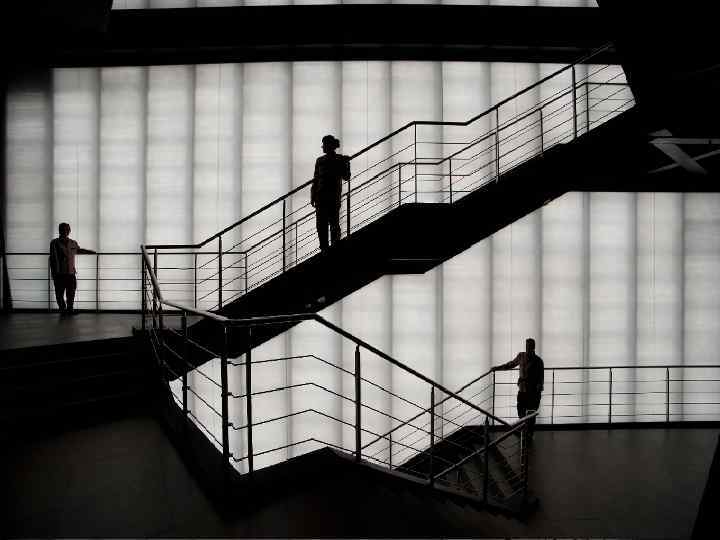

ПРОЗРАЧНЫЙ ЦЕМЕНТ А вот так – изнутри:

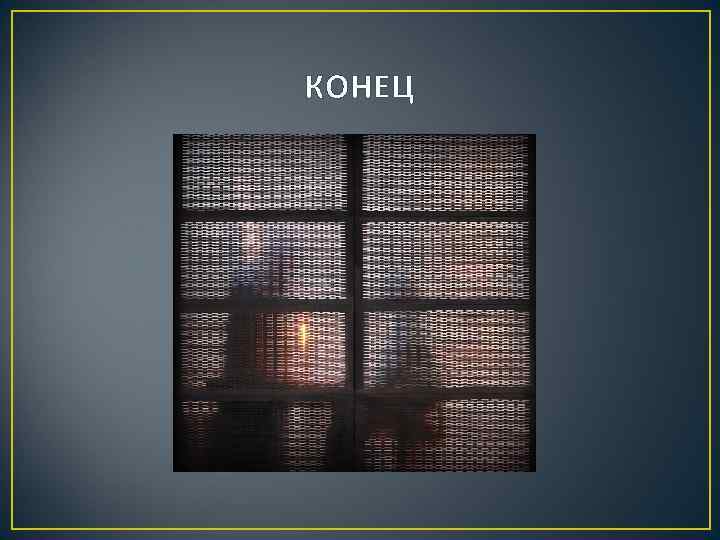

КОНЕЦ
