Сверлильный станок Подготовил ст гр ГД-12 Жирков К

Сверлильный станок Подготовил: ст. гр. ГД-12 Жирков К. К.

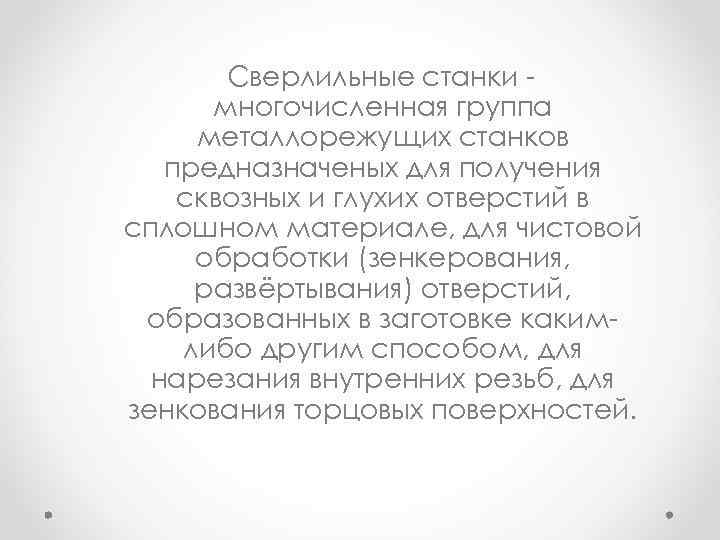

Сверлильные станки многочисленная группа металлорежущих станков предназначеных для получения сквозных и глухих отверстий в сплошном материале, для чистовой обработки (зенкерования, развёртывания) отверстий, образованных в заготовке какимлибо другим способом, для нарезания внутренних резьб, для зенкования торцовых поверхностей.

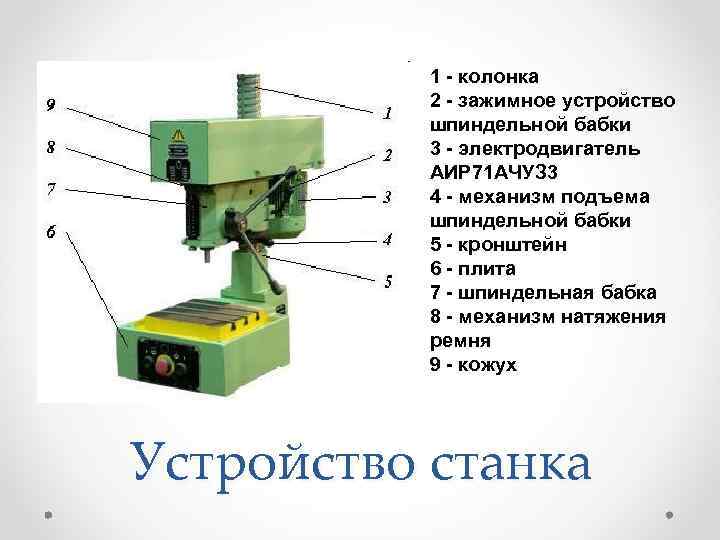

1 - колонка 2 - зажимное устройство шпиндельной бабки 3 - электродвигатель АИР 71 АЧУЗ 3 4 - механизм подъема шпиндельной бабки 5 - кронштейн 6 - плита 7 - шпиндельная бабка 8 - механизм натяжения ремня 9 - кожух Устройство станка

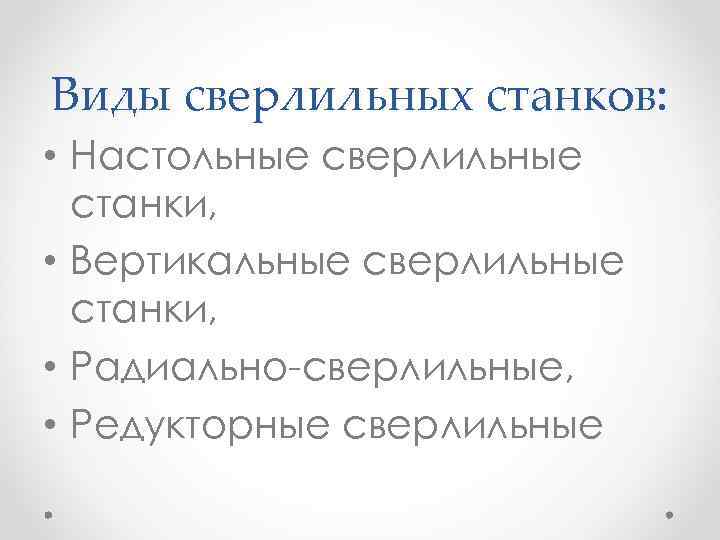

Виды сверлильных станков: • Настольные сверлильные станки, • Вертикальные сверлильные станки, • Радиально-сверлильные, • Редукторные сверлильные

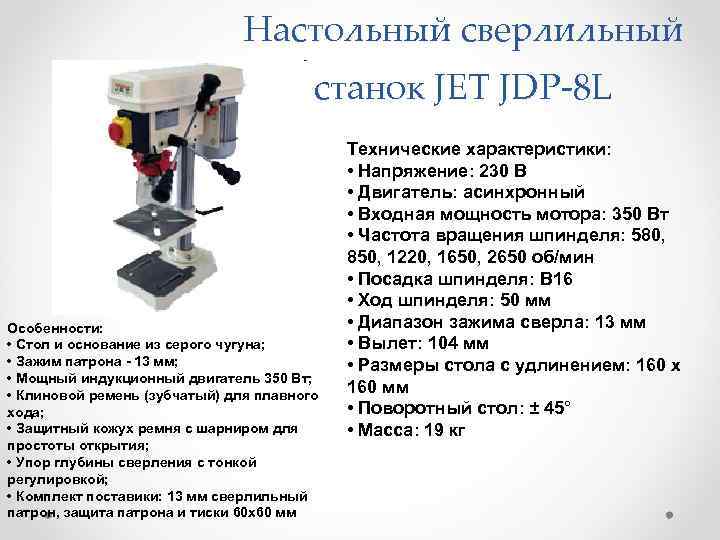

Настольный сверлильный станок JET JDP-8 L Особенности: • Стол и основание из серого чугуна; • Зажим патрона - 13 мм; • Мощный индукционный двигатель 350 Вт; • Клиновой ремень (зубчатый) для плавного хода; • Защитный кожух ремня с шарниром для простоты открытия; • Упор глубины сверления с тонкой регулировкой; • Комплект поставики: 13 мм сверлильный патрон, защита патрона и тиски 60 х60 мм Технические характеристики: • Напряжение: 230 В • Двигатель: асинхронный • Входная мощность мотора: 350 Вт • Частота вращения шпинделя: 580, 850, 1220, 1650, 2650 об/мин • Посадка шпинделя: В 16 • Ход шпинделя: 50 мм • Диапазон зажима сверла: 13 мм • Вылет: 104 мм • Размеры стола с удлинением: 160 х 160 мм • Поворотный стол: ± 45° • Масса: 19 кг

Радиально-сверлильный станок JET JDR-34 F Особенности: • Точный чугунный стол; • Концевой выключатель; • 1 -16 мм быстрозажимной патрон с защитным экраном; • 80 -мм ход шпинделя с регулируемым упорам; • 400 -ваттный асинхронный двигатель, предназначенный для длительных нагрузок; • 5 скоростей вращения шпинделя 5002500 об/мин; • Макс. расстояние до стойки 410 мм; • Лазерный крестовой указатель оси сверления. Технические характеристики: • Вылет: 155 - 410 мм • Рабочий ход сверления: 80 мм • Конус шпинделя: МК-2 • Быстрозажимной патрон: 1 - 16 мм • Диаметр стойки: 73 мм • Размеры стола: Ø 300 мм • Диапазон оборотов 5: 500 - 2500 об/мин • Размеры основания: 280 х 480 мм • Габаритные размеры: 830 х320 х1660 мм • Выходная мощность: 0, 4 к. Вт / S 1 100% • Входная мощность: 0, 6 к. Вт / S 6 40% • Масса: 42 кг

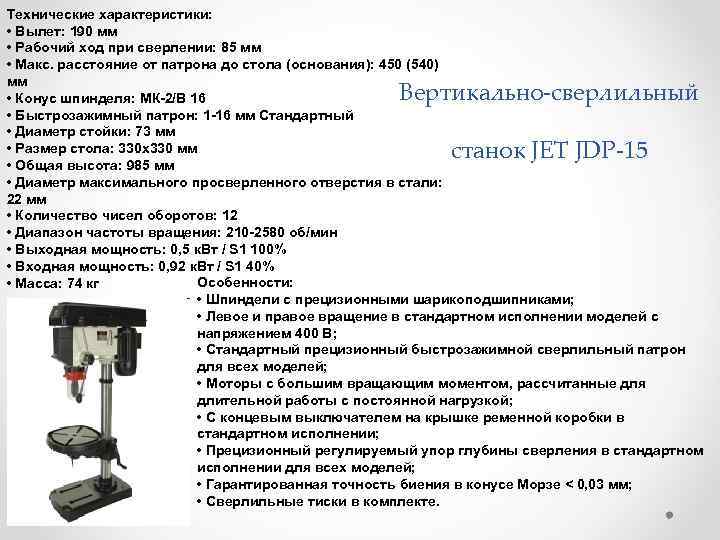

Технические характеристики: • Вылет: 190 мм • Рабочий ход при сверлении: 85 мм • Макс. расстояние от патрона до стола (основания): 450 (540) мм • Конус шпинделя: МК-2/В 16 • Быстрозажимный патрон: 1 -16 мм Стандартный • Диаметр стойки: 73 мм • Размер стола: 330 х330 мм • Общая высота: 985 мм • Диаметр максимального просверленного отверстия в стали: 22 мм • Количество чисел оборотов: 12 • Диапазон частоты вращения: 210 -2580 об/мин • Выходная мощность: 0, 5 к. Вт / S 1 100% • Входная мощность: 0, 92 к. Вт / S 1 40% Особенности: • Масса: 74 кг • Шпиндели с прецизионными шарикоподшипниками; • Левое и правое вращение в стандартном исполнении моделей с напряжением 400 В; • Стандартный прецизионный быстрозажимной сверлильный патрон для всех моделей; • Моторы с большим вращающим моментом, рассчитанные для длительной работы с постоянной нагрузкой; • С концевым выключателем на крышке ременной коробки в стандартном исполнении; • Прецизионный регулируемый упор глубины сверления в стандартном исполнении для всех моделей; • Гарантированная точность биения в конусе Морзе < 0, 03 мм; • Сверлильные тиски в комплекте. Вертикально-сверлильный станок JET JDP-15

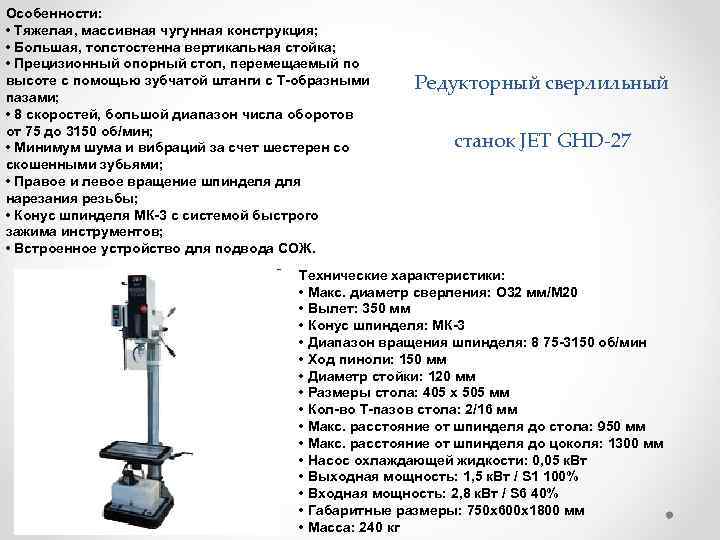

Особенности: • Тяжелая, массивная чугунная конструкция; • Большая, толстостенна вертикальная стойка; • Прецизионный опорный стол, перемещаемый по высоте с помощью зубчатой штанги с Т-образными пазами; • 8 скоростей, большой диапазон числа оборотов от 75 до 3150 об/мин; • Минимум шума и вибраций за счет шестерен со скошенными зубьями; • Правое и левое вращение шпинделя для нарезания резьбы; • Конус шпинделя МК-3 с системой быстрого зажима инструментов; • Встроенное устройство для подвода СОЖ. Редукторный сверлильный станок JET GHD-27 Технические характеристики: • Макс. диаметр сверления: O 32 мм/М 20 • Вылет: 350 мм • Конус шпинделя: МК-3 • Диапазон вращения шпинделя: 8 75 -3150 об/мин • Ход пиноли: 150 мм • Диаметр стойки: 120 мм • Размеры стола: 405 х 505 мм • Кол-во Т-пазов стола: 2/16 мм • Макс. расстояние от шпинделя до стола: 950 мм • Макс. расстояние от шпинделя до цоколя: 1300 мм • Насос охлаждающей жидкости: 0, 05 к. Вт • Выходная мощность: 1, 5 к. Вт / S 1 100% • Входная мощность: 2, 8 к. Вт / S 6 40% • Габаритные размеры: 750 х600 х1800 мм • Масса: 240 кг
