SUZUKI RF 600 R СЕРВИС МАНУАЛ

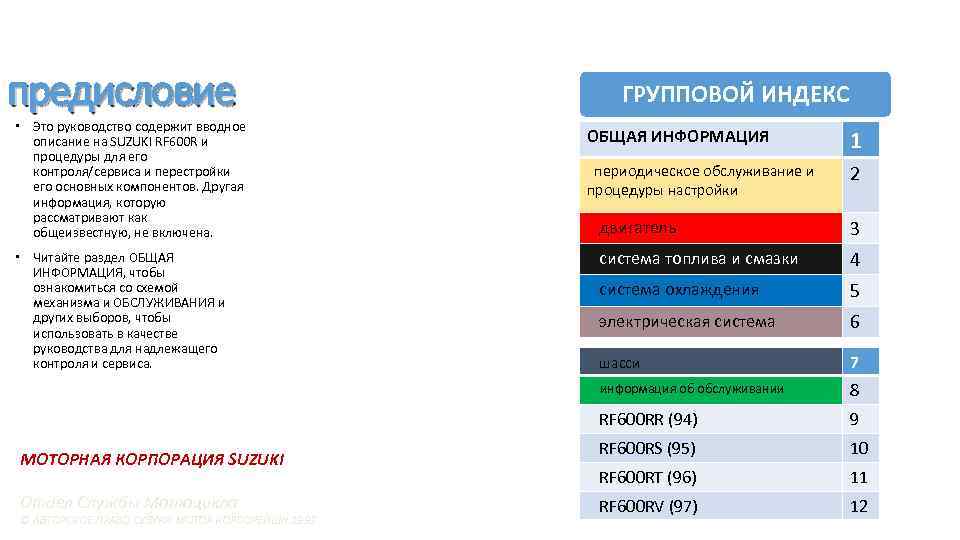

предисловие Это руководство содержит вводное описание на SUZUKI RF 600 R и процедуры для его контроля/сервиса и перестройки его основных компонентов. Другая информация, которую рассматривают как общеизвестную, не включена. ГРУППОВОЙ ИНДЕКС ОБЩАЯ ИНФОРМАЦИЯ 1 периодическое обслуживание и процедуры настройки 2 Отдел Службы Мотоцикла © АВТОРСКОЕ ПРАВО СУЗУКИ МОТОР КОРПОРЕЙШН 1992 система топлива и смазки 4 система охлаждения 5 электрическая система 6 шасси 7 8 RF 600 RR (94) МОТОРНАЯ КОРПОРАЦИЯ SUZUKI 3 информация об обслуживании Читайте раздел ОБЩАЯ ИНФОРМАЦИЯ, чтобы ознакомиться со схемой механизма и ОБСЛУЖИВАНИЯ и других выборов, чтобы использовать в качестве руководства для надлежащего контроля и сервиса. двигатель 9 RF 600 RS (95) 10 RF 600 RT (96) 11 RF 600 RV (97) 12
ОБЩАЯ ИНФОРМАЦИЯ СОДЕРЖАНИЕ СУЗУКИ RF 600 RP ('93 -МОДЕЛЬ) СЕРИЙНЫЙ НОМЕР, МЕСТОРАСПОЛОЖЕНИЕ ТОПЛИВО, МАСЛА И ОХЛАЖДАЮЩИЕ ЖИДКОСТИ ДВИГАТЕЛЯ, РЕКОМЕНДАЦИИ ТОПЛИВО МОТОРНОЕ МАСЛО ТОРМОЗНАЯ ЖИДКОСТЬ ПЕРЕДНЕЕ ВИЛОЧНОЕ МАСЛО ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ДВИГАТЕЛЯ ВОДА ДЛЯ СМЕШИВАНИЯ АНТИВРИЗ, ОХЛАЖДАЮЩИЕ ЖИДКОСТИ ДВИГАТЕЛЯ ЖИДКОСТНОЕ КОЛИЧЕСТВО ВОДЫ/ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ПОРЯДОК ОСУЩЕСТВЛЕНИЯ ДЕЙСТВИЙ ПРИ ОБКАТКЕ ИДЕНТИФИКАЦИИ ЦИЛИНДРА СПЕЦИАЛЬНЫЕ МАТЕРИАЛЫ МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩИЕ УКАЗАНИЯ ЗАПАСНЫЕ ЧАСТИ ИНФОРМАЦИОННЫЕ ЭТИКЕТКИ СПЕЦИФИКАЦИИ РЕГИОНАЛЬНЫЕ КОДЫ ОБОЗНАЧЕНИЯ 1– 1 1– 2 1– 2 1– 3 1– 4 1– 7 1– 8 1 – 10 1 – 12

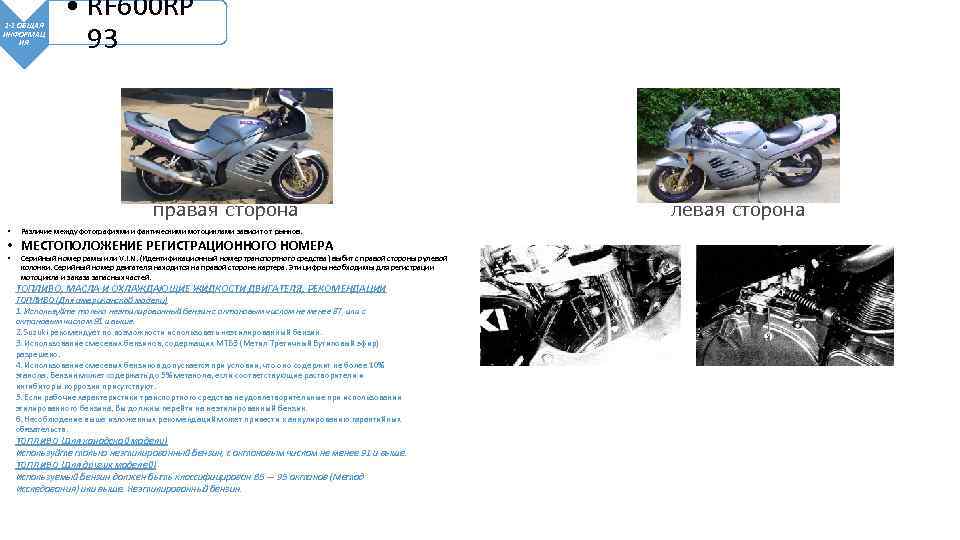

1 -1 ОБЩАЯ ИНФОРМАЦ ИЯ • RF 600 RP 93 правая сторона • Различие между фотографиями и фактическими мотоциклами зависит от рынков. • МЕСТОПОЛОЖЕНИЕ РЕГИСТРАЦИОННОГО НОМЕРА • Серийный номер рамы или V. I. N. (Идентификационный номер транспортного средства) выбит с правой стороны рулевой колонки. Серийный номер двигателя находится на правой стороне картера. Эти цифры необходимы для регистрации мотоцикла и заказа запасных частей. ТОПЛИВО, МАСЛА И ОХЛАЖДАЮЩИЕ ЖИДКОСТИ ДВИГАТЕЛЯ, РЕКОМЕНДАЦИИ ТОПЛИВО (Для американской модели) 1. Используйте только неэтилированный бензин с октановым числом не менее 87 или с октановым числом 91 и выше. 2. Suzuki рекомендует по возможности использовать неэтилированный бензин. 3. Использование смесевых бензинов, содержащих МТБЭ (Метил Третичный Бутиловый эфир) разрешено. 4. Использование смесевых бензинов допускается при условии, что оно содержит не более 10% этанола. Бензин может содержать до 5% метанола, если соответствующие растворители и ингибиторы коррозии присутствуют. 5. Если рабочие характеристики транспортного средства неудовлетворительные при использовании этилированного бензина, Вы должны перейти на неэтилированный бензин. 6. Несоблюдение выше изложенных рекомендаций может привести к аннулированию гарантийных обязательств. ТОПЛИВО (Для канадской модели) Используйте только неэтилированный бензин, с октановым числом не менее 91 и выше. ТОПЛИВО (Для других моделей) Используемый бензин должен быть классифицирован 85 — 95 октанов (Метод Исследования) или выше. Неэтилированный бензин. левая сторона
