Сухоносенко Анатолий Леонидович Разработка газовых и газоконденсатных месторождений Семинар 3: Разработка газовых месторождений
Режимы разработки газовой залежи Газовый режим разработки характеризуется практически полным отсутствием вторжения пластовых вод в газонасыщенные горизонты, газонасыщенный объём при этом практически не снижается Водонапорный режим: характеризуется значительным вторжением пластовых вод в газонасыщенные горизонты и соответствующим снижением газонасыщенного объёма Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru

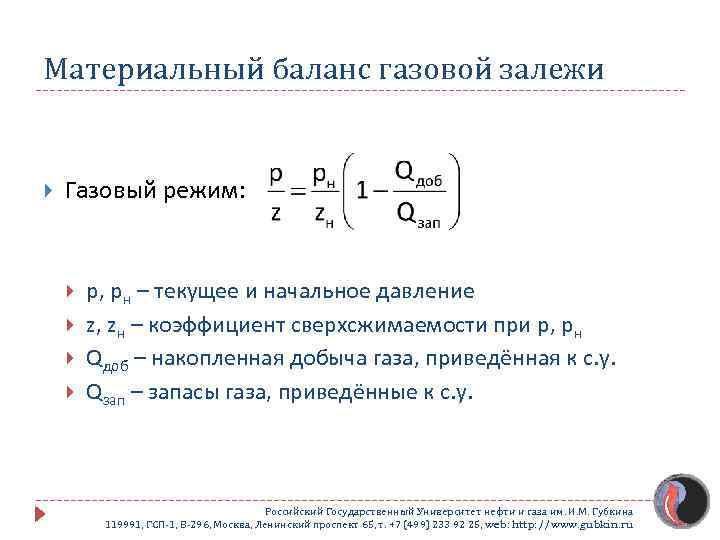

Материальный баланс газовой залежи Газовый режим: p, pн – текущее и начальное давление z, zн – коэффициент сверхсжимаемости при p, pн Qдоб – накопленная добыча газа, приведённая к с. у. Qзап – запасы газа, приведённые к с. у. Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru

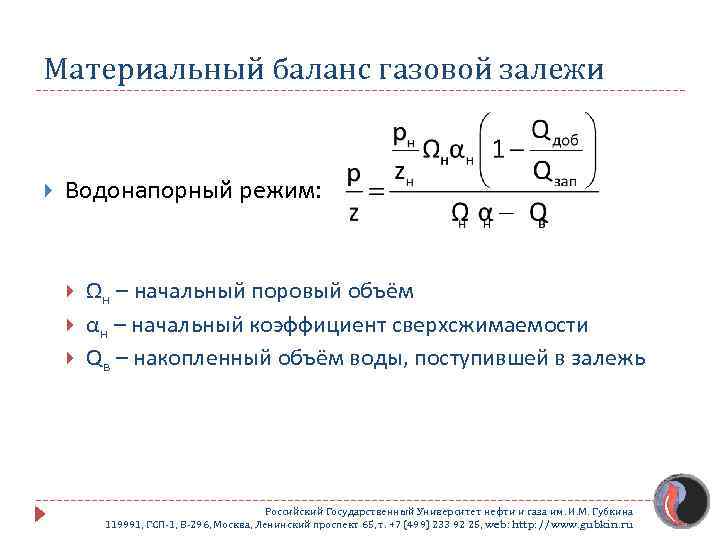

Материальный баланс газовой залежи Водонапорный режим: Ωн – начальный поровый объём αн – начальный коэффициент сверхсжимаемости Qв – накопленный объём воды, поступившей в залежь Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru
Материальный баланс газовой залежи I - жёстко-водонапорный режим II - водонапорный режим III - газовый режим без перетоков IV – газовый режим с перетоками Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru
Методы определения запасов газа Объёмный метод основан на знании геометрического объёма порового пространства газовой залежи, а также давления и плотности заключенных в неё газа и газоконденсата F - площадь газонасыщенной части h - средневзвешенная эффективная мощность m - средневзвешенная пористость Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru
Методы определения запасов газа Метод падения пластового давления газовый режим водонапорный режим Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru

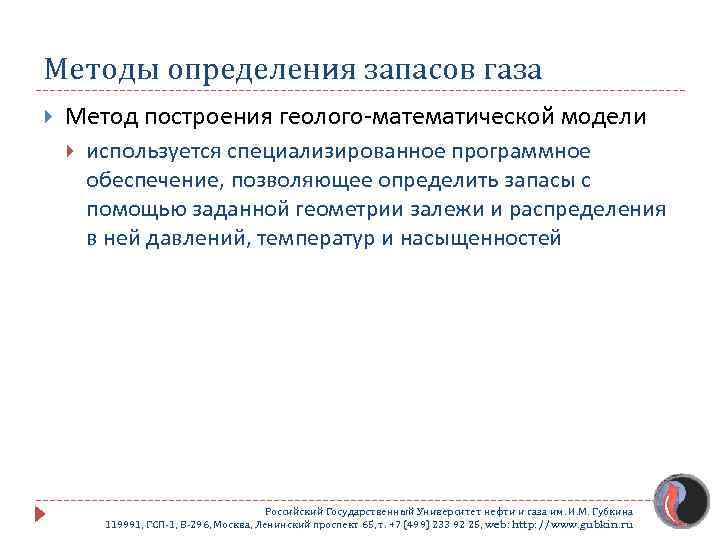

Методы определения запасов газа Метод построения геолого-математической модели используется специализированное программное обеспечение, позволяющее определить запасы с помощью заданной геометрии залежи и распределения в ней давлений, температур и насыщенностей Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru

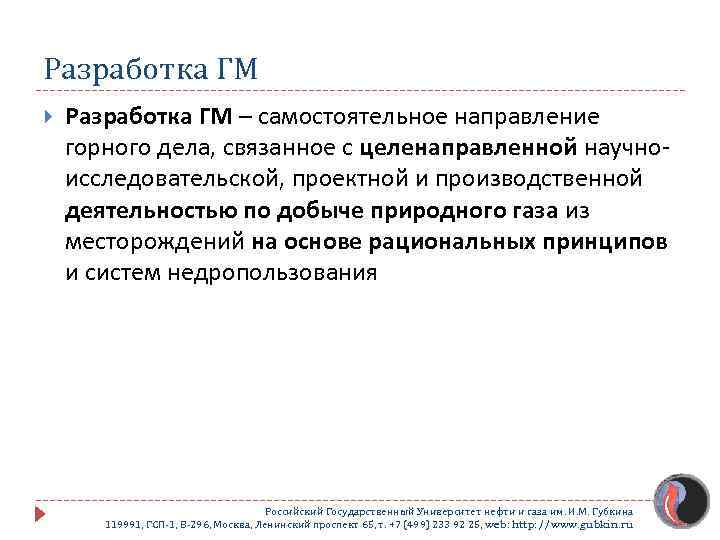

Разработка ГМ – самостоятельное направление горного дела, связанное с целенаправленной научноисследовательской, проектной и производственной деятельностью по добыче природного газа из месторождений на основе рациональных принципов и систем недропользования Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru

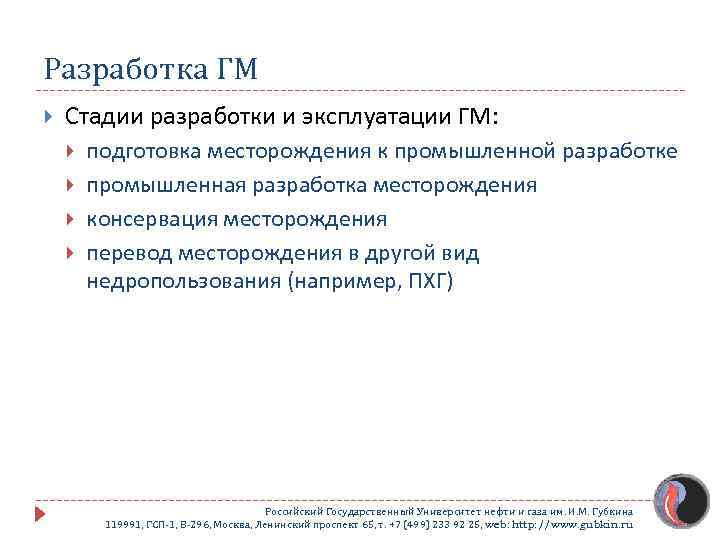

Разработка ГМ Стадии разработки и эксплуатации ГМ: подготовка месторождения к промышленной разработке промышленная разработка месторождения консервация месторождения перевод месторождения в другой вид недропользования (например, ПХГ) Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru
Разработка ГМ Периоды разработки месторождения I - период нарастающей добычи II - период постоянной добычи III - период падающей добычи Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru
Разработка ГМ Давление забрасывания – устьевое или пластовое давление, при котором подача газа в газопровод с помощью дожимных компрессорных станций становится нерентабельной из-за высокой степени сжатия (в среднем составляет 1 -2 МПа) Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru
Разработка ГМ Технологический режим эксплуатации скважин – создание в скважине безаварийных условий, обеспечивающих необходимую добычу газа при соблюдении правил охраны недр режим постоянной депрессии режим постоянного градиента давления на стенке скважины режим постоянного забойного давления режим постоянного устьевого давления режим постоянного дебита скважин режим постоянной скорости движения газа по НКТ режим заданной температуры по НКТ Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru

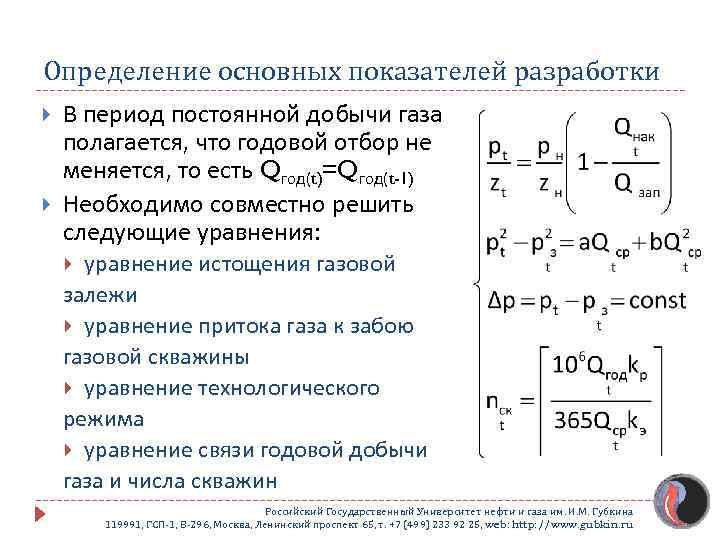

Определение основных показателей разработки В период постоянной добычи газа полагается, что годовой отбор не меняется, то есть Qгод(t)=Qгод(t-1) Необходимо совместно решить следующие уравнения: уравнение истощения газовой залежи уравнение притока газа к забою газовой скважины уравнение технологического режима уравнение связи годовой добычи газа и числа скважин Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru
Определение основных показателей разработки В период падающей добычи газа полагается, что количество скважин не меняется, то есть nскв(t)= nскв(t-1), Уравнение связи годовой добычи газа и числа скважин принимает другой вид Российский Государственный Университет нефти и газа им. И. М. Губкина 119991, ГСП-1, В-296, Москва, Ленинский проспект 65, т. +7 (499) 233 92 25, web: http: //www. gubkin. ru
