Существуют два вида покрытий чердачные и малоуклонные

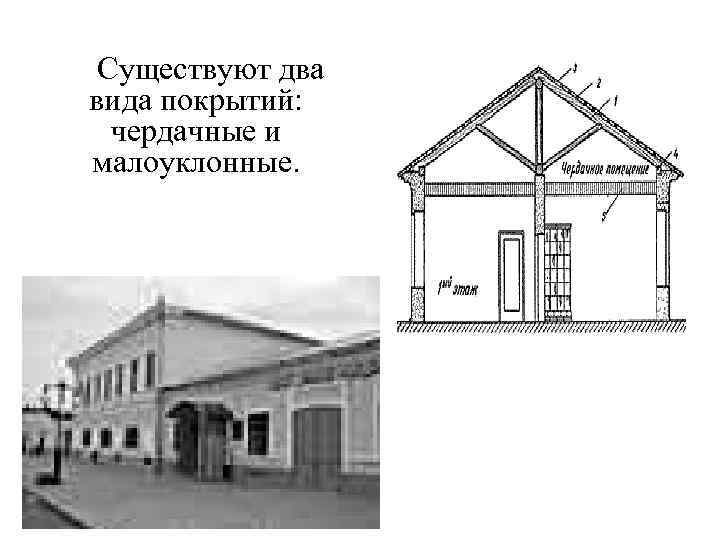

Существуют два вида покрытий: чердачные и малоуклонные.

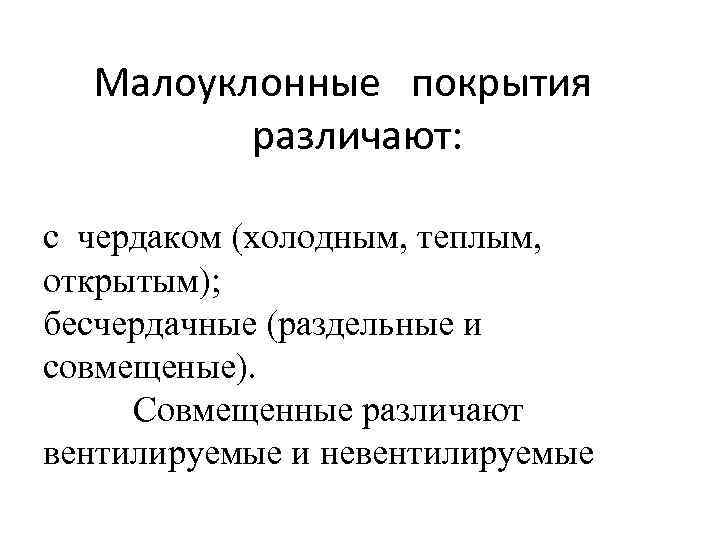

Малоуклонные покрытия различают: с чердаком (холодным, теплым, открытым); бесчердачные (раздельные и совмещеные). Совмещенные различают вентилируемые и невентилируемые

Покрытия с холодным чердаком • 1 - плита чердачного перекрытия; 2 пароизоляция; 3 утеплитель; 4 кровельная панель

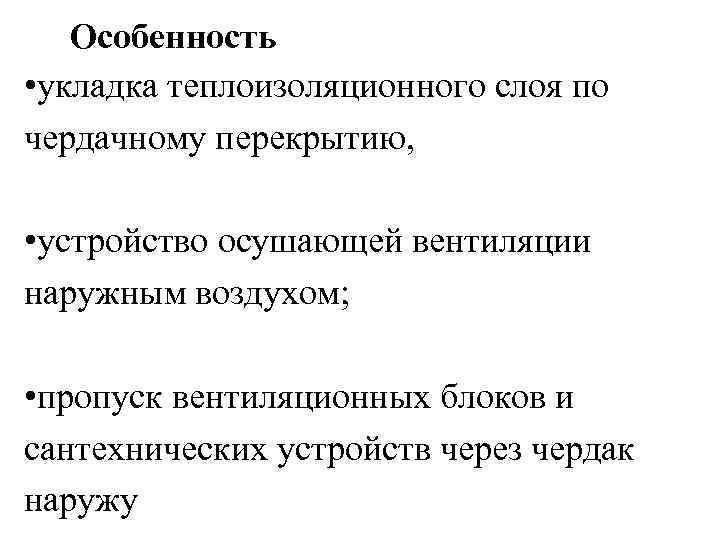

Особенность • укладка теплоизоляционного слоя по чердачному перекрытию, • устройство осушающей вентиляции наружным воздухом; • пропуск вентиляционных блоков и сантехнических устройств через чердак наружу

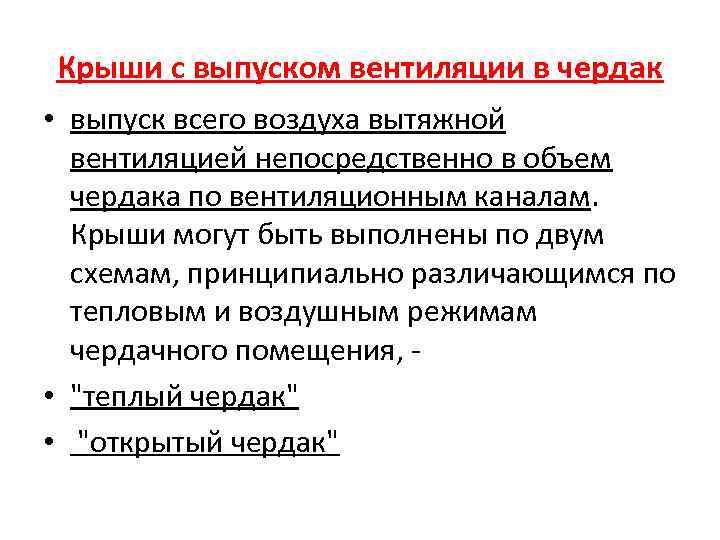

Крыши с выпуском вентиляции в чердак • выпуск всего воздуха вытяжной вентиляцией непосредственно в объем чердака по вентиляционным каналам. Крыши могут быть выполнены по двум схемам, принципиально различающимся по тепловым и воздушным режимам чердачного помещения, • "теплый чердак" • "открытый чердак"

Теплый чердак 1 комплексная панель покрытия 2 лоток водосборный 3 панель чердачного перекрытия 4 опорный элемент 5 оголовок блока 6 вытяжная вентиляционная шахта 7 защитный зонт 8 водосточный поддон 9 стена машинного лифта

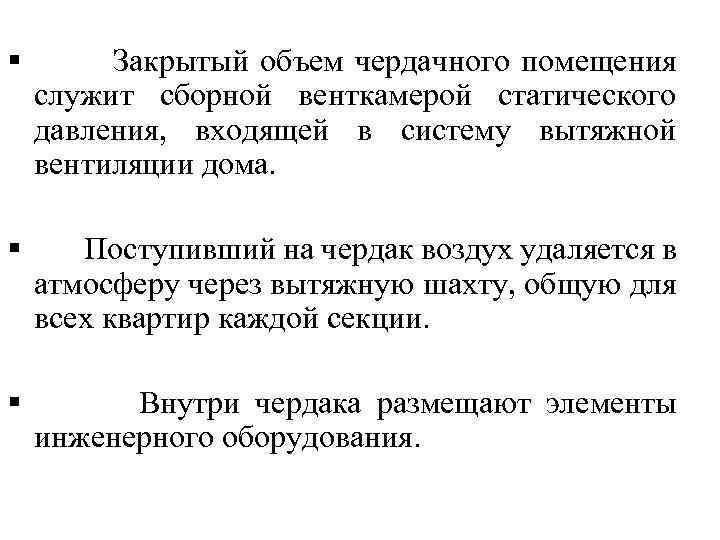

§ Закрытый объем чердачного помещения служит сборной венткамерой статического давления, входящей в систему вытяжной вентиляции дома. § Поступивший на чердак воздух удаляется в атмосферу через вытяжную шахту, общую для всех квартир каждой секции. § Внутри чердака размещают элементы инженерного оборудования.

«Открытый чердак" 1 - чердачное перекрытие с утеплителем; 2 - диффузор; 3 - поддон для сбора конденсата; 4 - вытяжная шахта

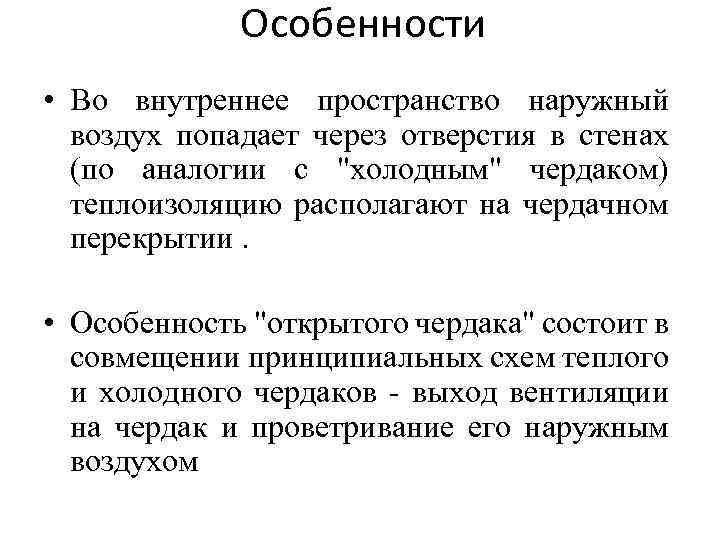

Особенности • Во внутреннее пространство наружный воздух попадает через отверстия в стенах (по аналогии с "холодным" чердаком) теплоизоляцию располагают на чердачном перекрытии. • Особенность "открытого чердака" состоит в совмещении принципиальных схем теплого и холодного чердаков - выход вентиляции на чердак и проветривание его наружным воздухом

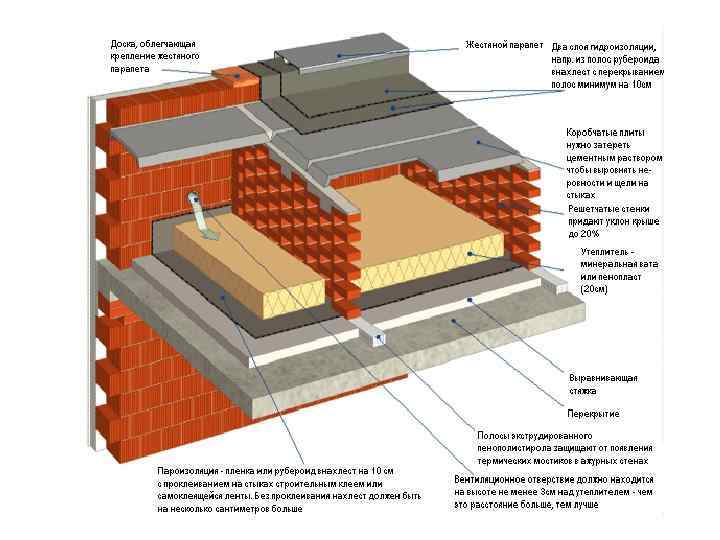

Бесчердачные совмещённые покрытия В практике применяют вентилируемые и невентилируемые покрытия.

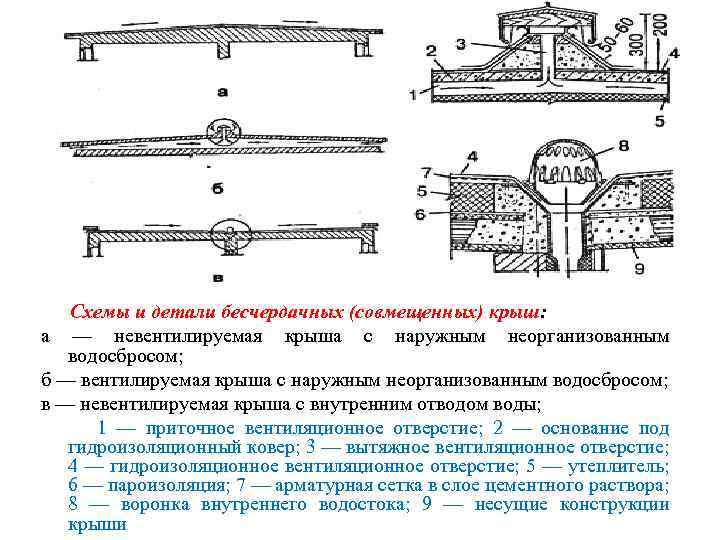

Схемы и детали бесчердачных (совмещенных) крыш: а — невентилируемая крыша с наружным неорганизованным водосбросом; б — вентилируемая крыша с наружным неорганизованным водосбросом; в — невентилируемая крыша с внутренним отводом воды; 1 — приточное вентиляционное отверстие; 2 — основание под гидроизоляционный ковер; 3 — вытяжное вентиляционное отверстие; 4 — гидроизоляционное вентиляционное отверстие; 5 — утеплитель; 6 — пароизоляция; 7 — арматурная сетка в слое цементного раствора; 8 — воронка внутреннего водостока; 9 — несущие конструкции крыши

Совмещенные крыши: а, б - невентилируемая; в - вентилируемая; 1 - защитный слой; 2 рулонный ковер; 3 - стяжка; 4 - термоизоляция; 5 - пароизоляция; 6 вентилируемый канал; 7 - несущая конструкция; 8 - отделочный слой.

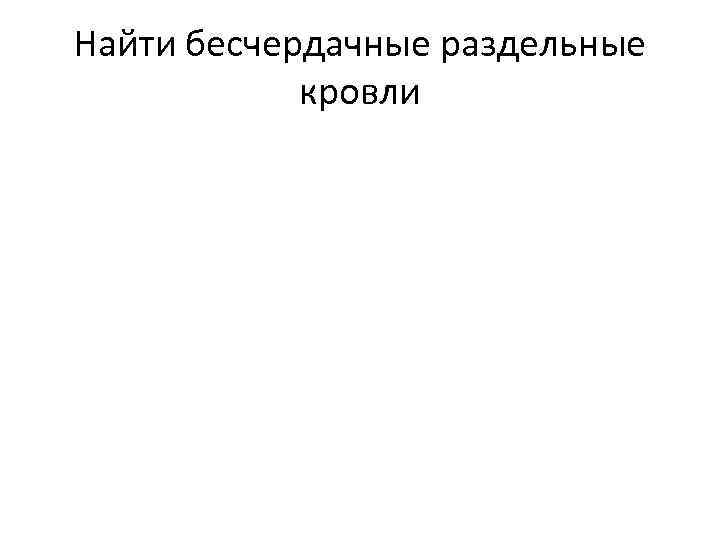

Найти бесчердачные раздельные кровли
