Существует только 17 типов различных по симметрии поверхностных

Существует только 17 типов различных по симметрии поверхностных структур. Для их воспроизведения с помощью различных операции симметрии достаточно всего лишь пяти различных по симметрии типов элементарных ячеек ( решеток Браве).

Пять двумерных решеток Браве

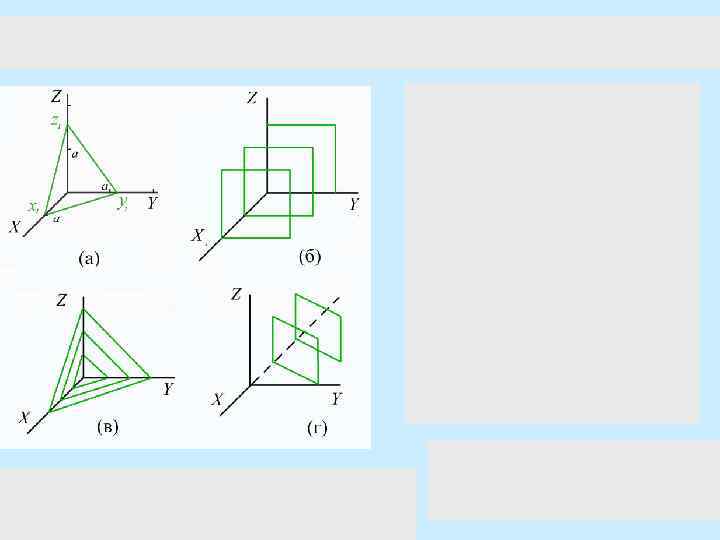

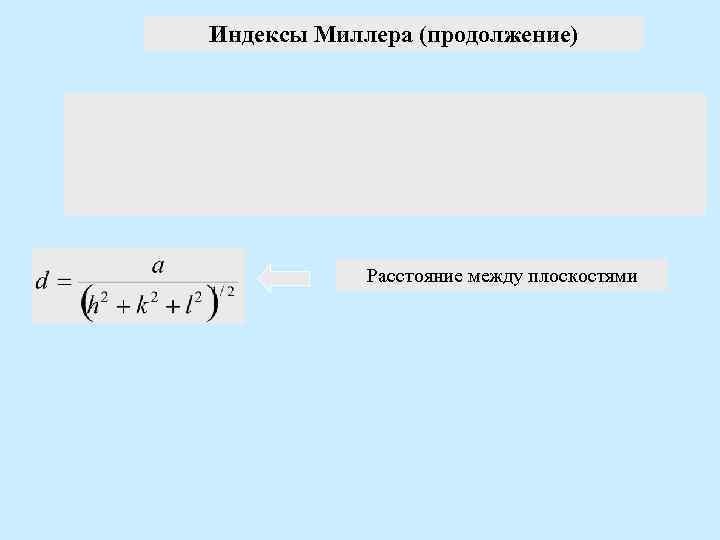

Индексы Миллера (продолжение) Расстояние между плоскостями

Описание реконструкции поверхности матричным методом

Описание реконструкции поверхности методом Вуда

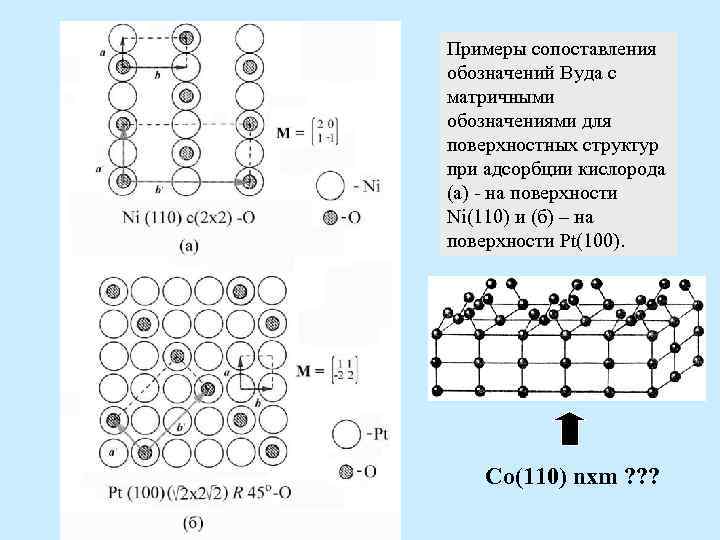

Примеры сопоставления обозначений Вуда с матричными обозначениями для поверхностных структур при адсорбции кислорода (а) - на поверхности Ni(110) и (б) – на поверхности Pt(100). Со(110) nхm ? ? ?

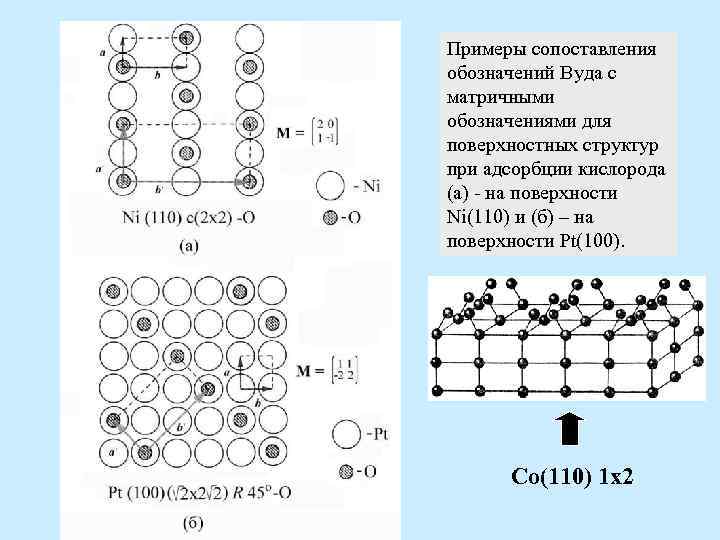

Примеры сопоставления обозначений Вуда с матричными обозначениями для поверхностных структур при адсорбции кислорода (а) - на поверхности Ni(110) и (б) – на поверхности Pt(100). Со(110) 1 х2

Со(110) 1 х2

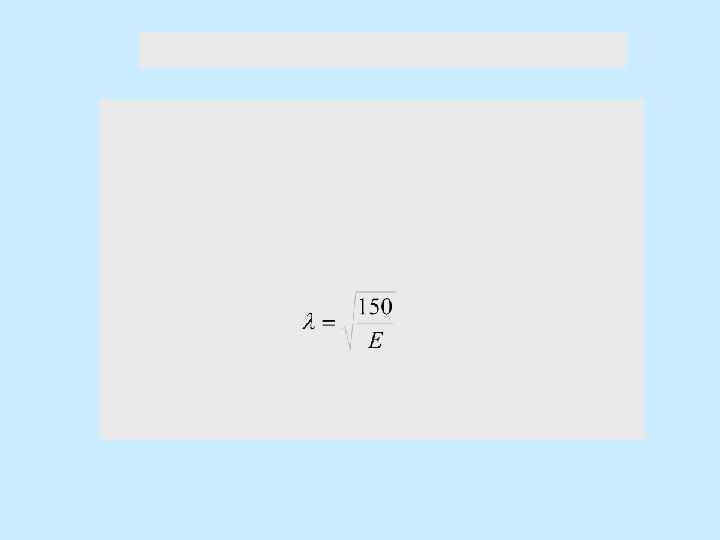

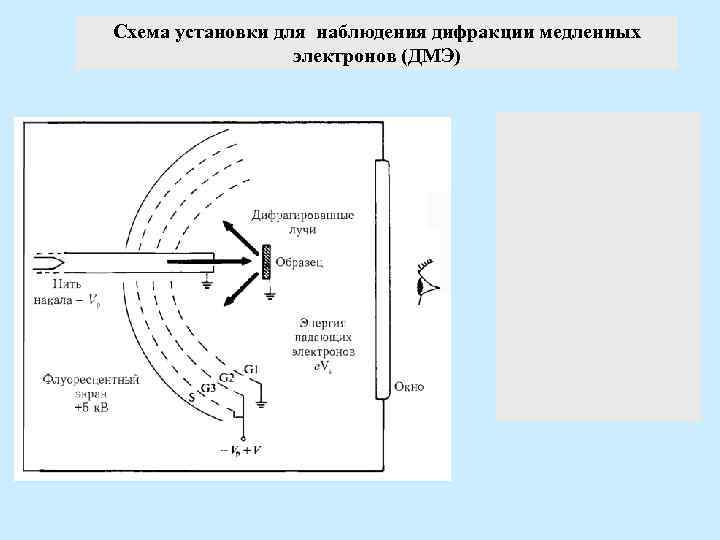

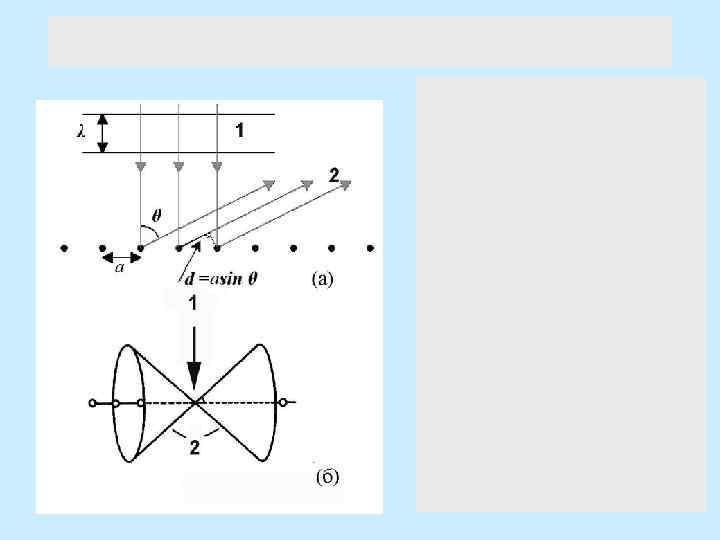

Схема установки для наблюдения дифракции медленных электронов (ДМЭ)

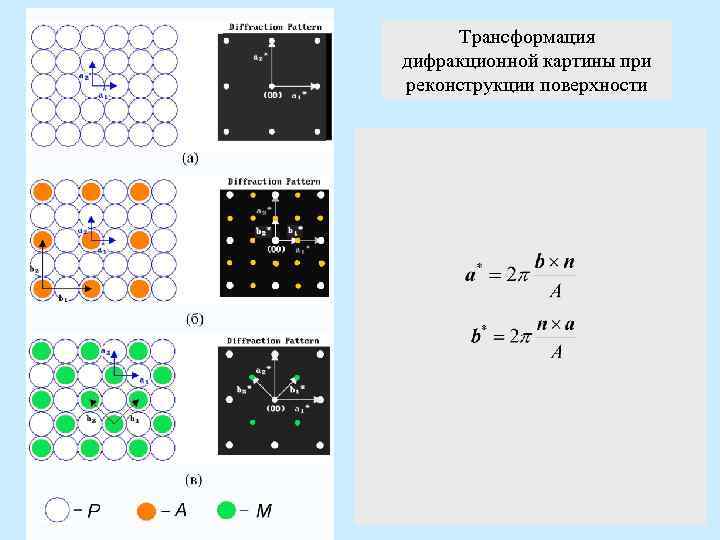

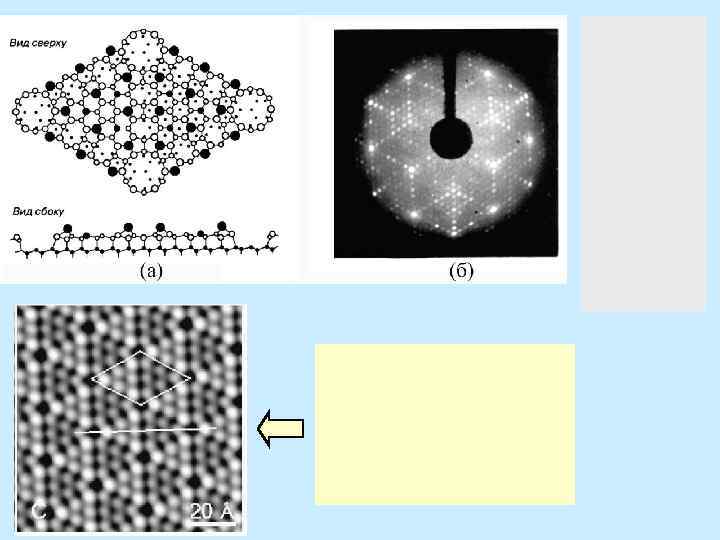

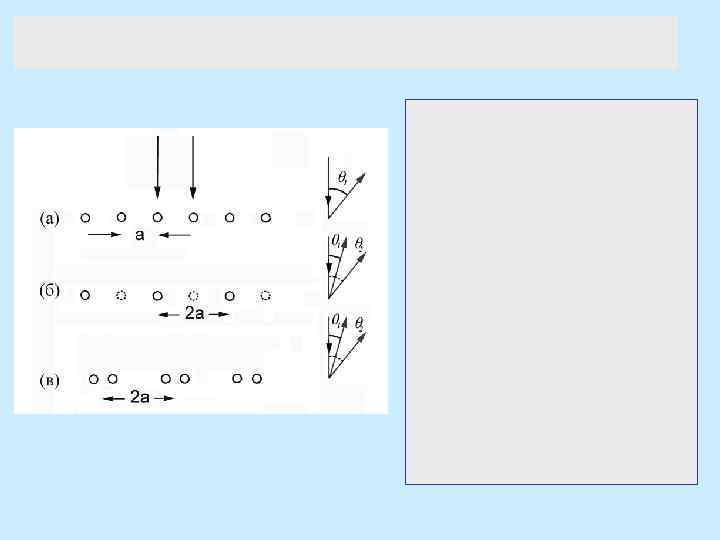

Трансформация дифракционной картины при реконструкции поверхности

Дифракция отраженных быстрых электронов (ДОБЭ). ДОБЭ картина структуры Сu(110)c(2 x 2)-0

Вицинальная поверхность расположена в пределах угла наклона в несколько градусов к низкоиндексной поверхности. Ее можно представить состоящей из террас ближайшей низкоиндексной грани, разделенных рядами и атомарных ступенек и уступов. Другая причина появления ступенек на поверхности – это выход на поверхность краевых и винтовых дислокаций. Дислокации – это дефекты кристаллической решетки, искажающие правильное чередование атомарных (кристаллографических) плоскостей. Дислокации отличаются от других дефектов в кристаллах тем, что значительные нарушения регулярного чередования атомов сосредоточены в малой окрестности некоторой линии, пронизывающей кристалл, которая называется осью дислокации (1). Краевая дислокация – это обрыв атомной плоскости внутри кристалла. (б). Винтовая дислокация – результат сдвига на период решетки одной части кристалла относительно другой (в).
