SURFER 5. 01 Учебное руководство

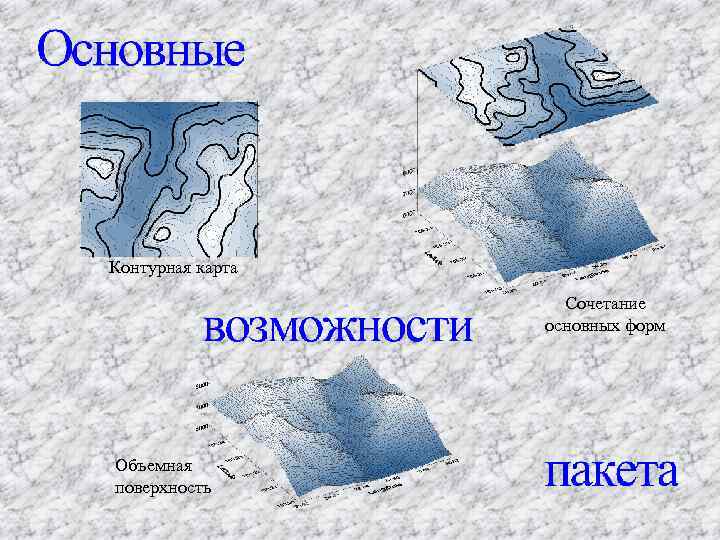

Контурная карта Сочетание основных форм Объемная поверхность

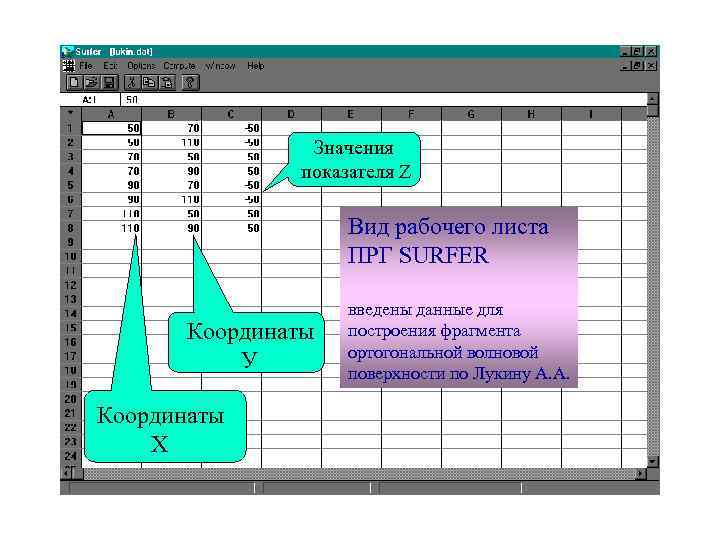

Значения показателя Z Вид рабочего листа ПРГ SURFER Координаты У Координаты Х введены данные для построения фрагмента ортогональной волновой поверхности по Лукину А. А.

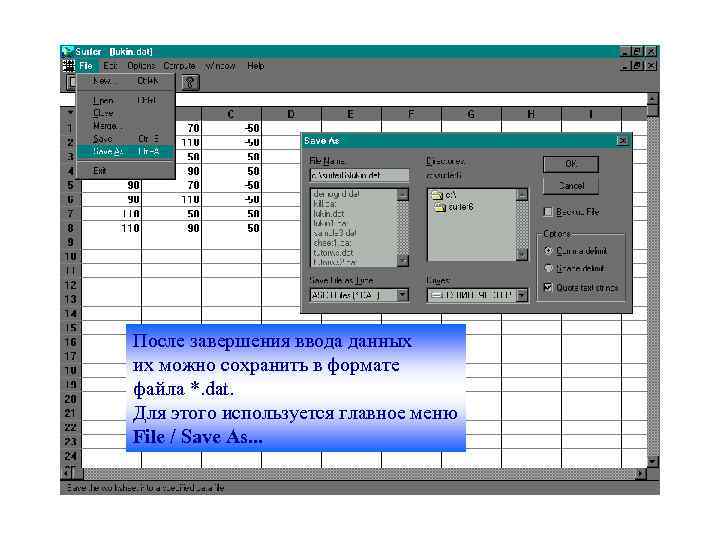

После завершения ввода данных их можно сохранить в формате файла *. dat. Для этого используется главное меню File / Save As. . .

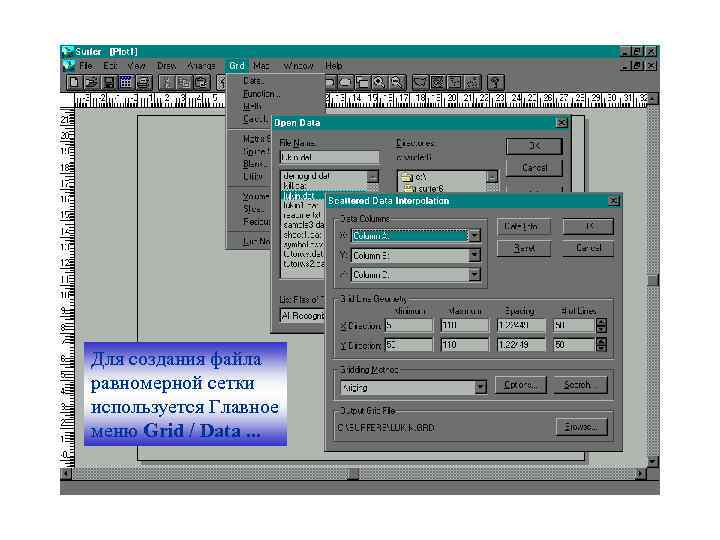

Для создания файла равномерной сетки используется Главное меню Grid / Data. . .

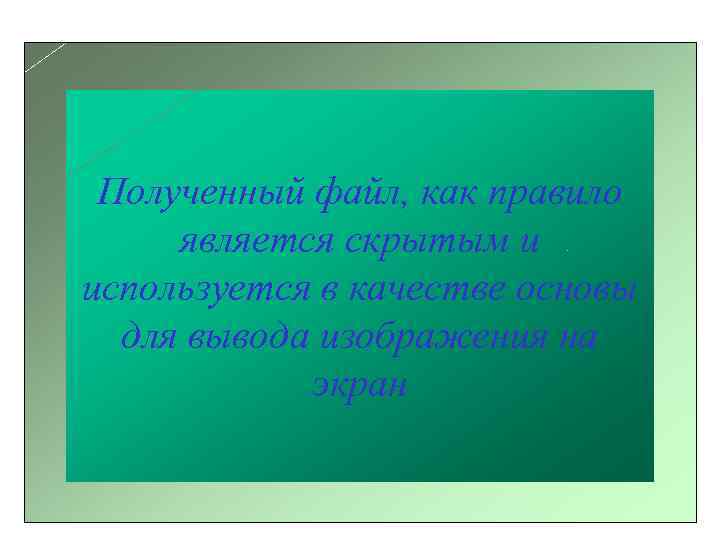

Полученный файл, как правило является скрытым и используется в качестве основы для вывода изображения на экран

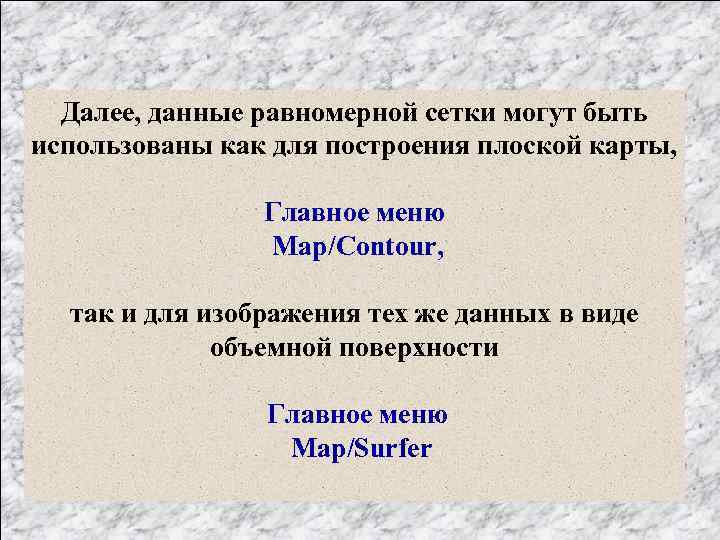

Далее, данные равномерной сетки могут быть использованы как для построения плоской карты, Главное меню Map/Contour, так и для изображения тех же данных в виде объемной поверхности Главное меню Map/Surfer

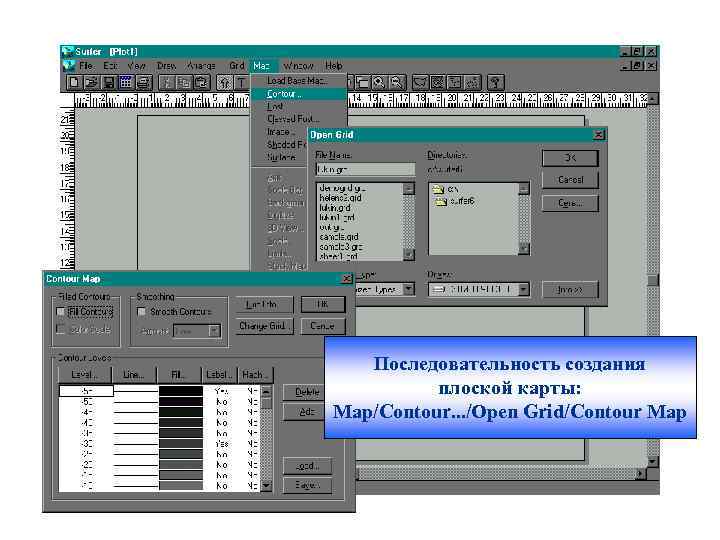

Последовательность создания плоской карты: Map/Contour. . . /Open Grid/Contour Map

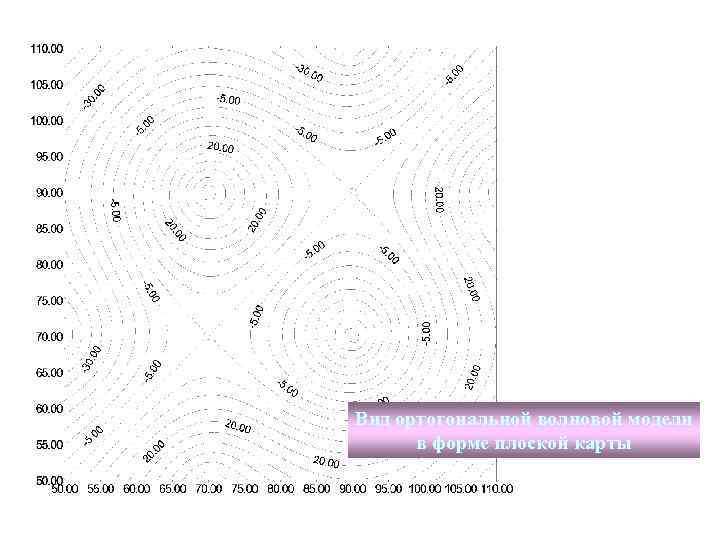

Вид ортогональной волновой модели в форме плоской карты

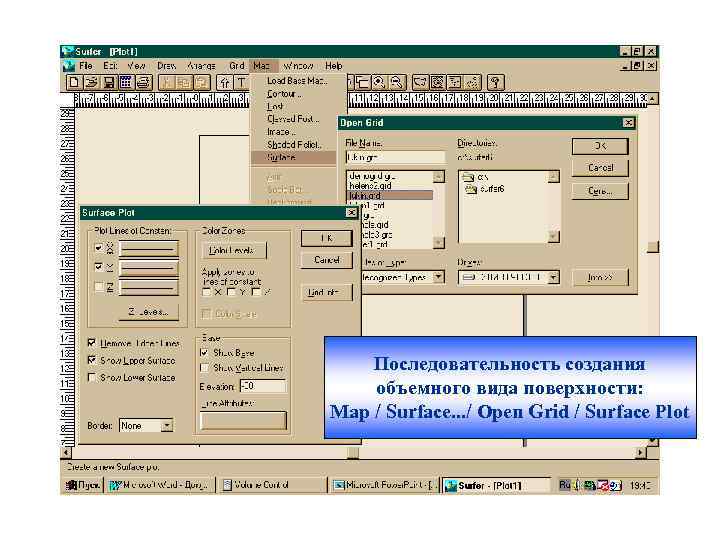

Последовательность создания объемного вида поверхности: Map / Surface. . . / Open Grid / Surface Plot

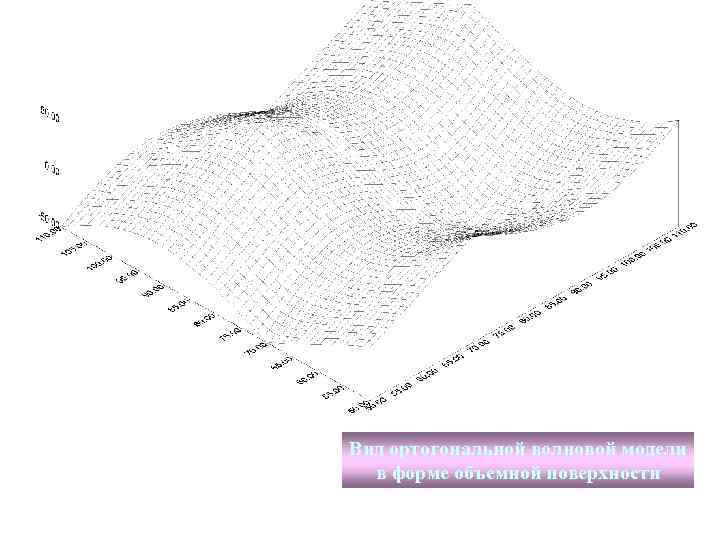

Вид ортогональной волновой модели в форме объемной поверхности

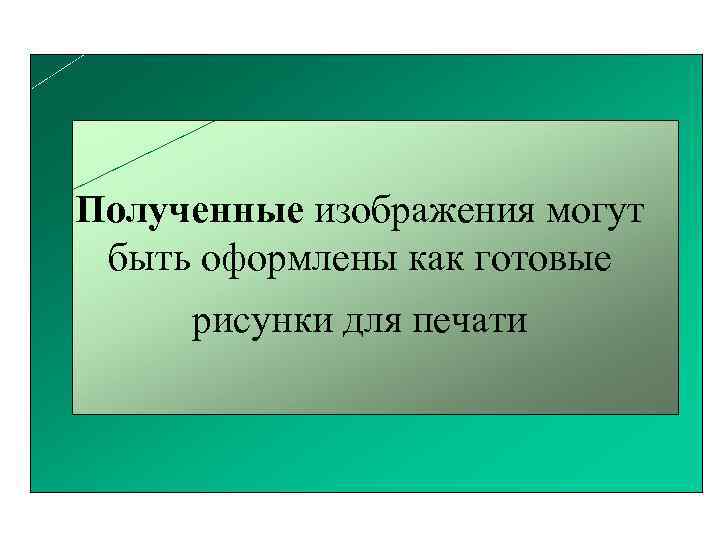

Полученные изображения могут быть оформлены как готовые рисунки для печати
