Сумський державний університет Кафедра військової підготовки ТЕМА 5

Сумський державний університет Кафедра військової підготовки ТЕМА 5. “ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ СПОСОБОМ ПОВНОЇ ПІДГОТОВКИ “.

З А Н Я Т Т Я 2 е "ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ ЗА ДОПОМОГОЮ ПРИЛАДУ УПРАВЛІННЯ ВОГНЕМ (ПУВ)" 1. Прилад управління вогнем (ПУВ), його призначення, будова. Завдання, які розв’язуються за допомогою ПУВ. Підготовка ПУВ до роботи. n 2. Визначення топографічних даних по цілі. Побудова ГРП на ПУВ. n

Література n n n 1 Паспорт ПУВ – 9 У. 2 Макеєв В. І. , Петренко В. М. , Житник В. Є. Стрільба артилерії. Навчальний посібник. Суми. Видавництво Сум. ДУ, 2010. 281 c. 3 Правила стрільби і управління вогнем наземної артилерії. Група, дівізіон, батарея, взвод, гармата. – Київ: 2008. – 255 с.

З А Н Я Т Т Я 2 е "ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ ЗА ДОПОМОГОЮ ПРИЛАДУ УПРАВЛІННЯ ВОГНЕМ (ПУВ)" n 1 е навчальне питання. Прилад управління вогнем (ПУВ), його призначення, будова. Завдання, які розв’язуються за допомогою ПУВ. Підготовка ПУВ до роботи.

Прилад управління вогнем є механізованим планшетом і служить для розв’язування задач, пов’язаних з визначенням установок для стрільби і управління вогнем батареї і дивізіону [11]. ПУВ 9 У уніфікований призначений для розв’язання задач: – нанесення на планшет приладу або на карту, закріплену на ньому, точки за її прямокутними і полярними координатами; – визначення топографічної дальності, дирекційного кута, доворота від основного напрямку; – визначення вирахуваних установок для стрільби на основі повної (скороченої) підготовки, використанням даних пристрілювальних гармат та перенесення вогню від репера або раніше пристріляної цілі: – визначення коректур під час пристрілювання цілі за допомогою далекоміра, за спостереженням за знаками розривів, а також під час пристрілювання за допомогою вертольоту; – визначення точки зустрічі та вирахуваних установок для стрільби по рухомій цілі (колона, окрема надводна ціль та інші). Робота на приладі може проводитися на відкритому повітрі в діапазоні температур від „мінус” 50 до „плюс” 50°С. Прилад забезпечує роботу в 3 масштабах; 1: 25 000; 1: 50 000; 1: 100 000, і тому ТТХ ПУВ 9 У залежить від масштабу оцифрування приладу та дирекційного кута основного напрямку.

Будова: 1 Планшет із координатором та кутомірним вузлом. 2 Лінійка дальності. 3 Змінний повзунок. 4 Комплект таблиць запису зі спеціалізованими бланками та графіками. 5 Лінійки (курсова та для розподілу ділянок загороджувального вогню). 6 Футляр. 7 Освітлювач із двома АКБ. 8 Планшет для карти. До комплекту приладу також входить індивідуальний комплект ЗІП, комплект експлуатаційної документації та артилерійський поправочник уніфікований (АП У).

ОРІЄНТУВАННЯ ЛІНІЙОК КООРДИНАТОРА

З А Н Я Т Т Я 2 е "ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ ЗА ДОПОМОГОЮ ПРИЛАДУ УПРАВЛІННЯ ВОГНЕМ (ПУВ)" 2 е навчальне питання. n ВИЗНАЧЕННЯ ТОПОГРАФІЧНИХ ДАНИХ ПО ЦІЛІ. n ПОБУДОВА ГРП НА ПУВ. n

1. Розв’язується геометрична задача

2. Розв’язується балістична задача, метою якої є визначення вирахованих даних по цілі:

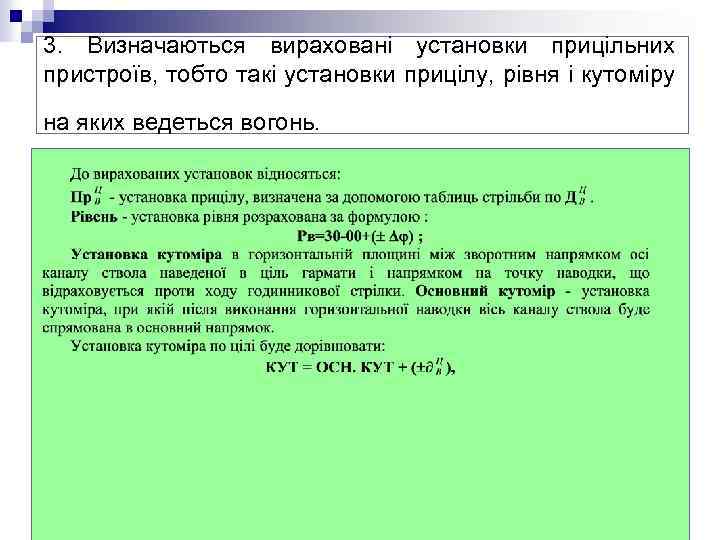

3. Визначаються вираховані установки прицільних пристроїв, тобто такі установки прицілу, рівня і кутоміру на яких ведеться вогонь.

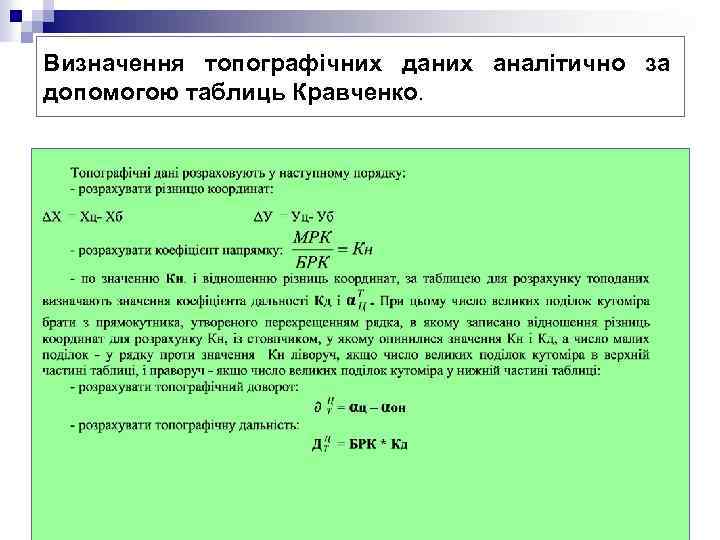

Визначення топографічних даних аналітично за допомогою таблиць Кравченко.

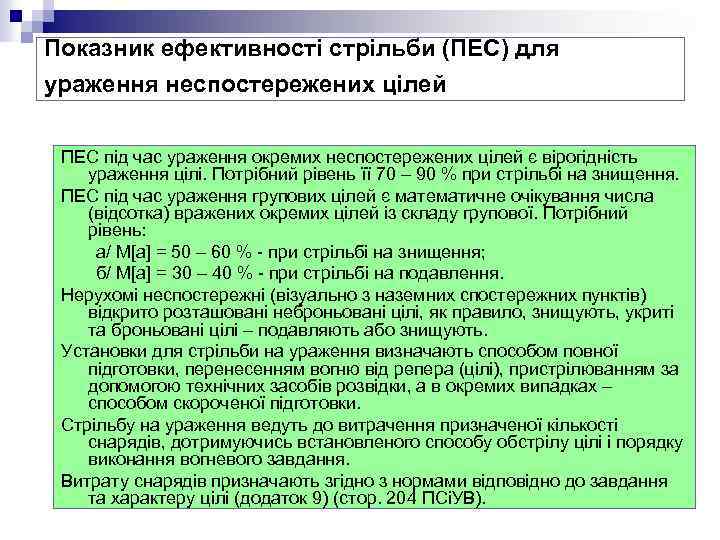

Показник ефективності стрільби (ПЕС) для ураження неспостережених цілей ПЕС під час ураження окремих неспостережених цілей є вірогідність ураження цілі. Потрібний рівень її 70 – 90 % при стрільбі на знищення. ПЕС під час ураження групових цілей є математичне очікування числа (відсотка) вражених окремих цілей із складу групової. Потрібний рівень: а/ М[а] = 50 – 60 % при стрільбі на знищення; б/ М[а] = 30 – 40 % при стрільбі на подавлення. Нерухомі неспостережні (візуально з наземних спостережних пунктів) відкрито розташовані неброньовані цілі, як правило, знищують, укриті та броньовані цілі – подавляють або знищують. Установки для стрільби на ураження визначають способом повної підготовки, перенесенням вогню від репера (цілі), пристрілюванням за допомогою технічних засобів розвідки, а в окремих випадках – способом скороченої підготовки. Стрільбу на ураження ведуть до витрачення призначеної кількості снарядів, дотримуючись встановленого способу обстрілу цілі і порядку виконання вогневого завдання. Витрату снарядів призначають згідно з нормами відповідно до завдання та характеру цілі (додаток 9) (стор. 204 ПСіУВ).

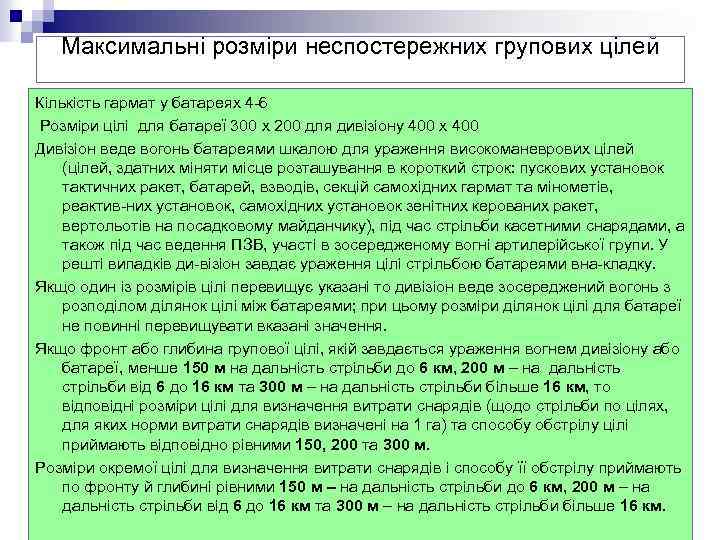

Максимальні розміри неспостережних групових цілей Кількість гармат у батареях 4 6 Розміри цілі для батареї 300 х 200 для дивізіону 400 х 400 Дивізіон веде вогонь батареями шкалою для ураження високоманеврових цілей (цілей, здатних міняти місце розташування в короткий строк: пускових установок тактичних ракет, батарей, взводів, секцій самохідних гармат та мінометів, реактив них установок, самохідних установок зенітних керованих ракет, вертольотів на посадковому майданчику), під час стрільби касетними снарядами, а також під час ведення ПЗВ, участі в зосередженому вогні артилерійської групи. У решті випадків ди візіон завдає ураження цілі стрільбою батареями вна кладку. Якщо один із розмірів цілі перевищує указані то дивізіон веде зосереджений вогонь з розподілом ділянок цілі між батареями; при цьому розміри ділянок цілі для батареї не повинні перевищувати вказані значення. Якщо фронт або глибина групової цілі, якій завдається ураження вогнем дивізіону або батареї, менше 150 м на дальність стрільби до 6 км, 200 м – на дальність стрільби від 6 до 16 км та 300 м – на дальність стрільби більше 16 км, то відповідні розміри цілі для визначення витрати снарядів (щодо стрільби по цілях, для яких норми витрати снарядів визначені на 1 га) та способу обстрілу цілі приймають відповідно рівними 150, 200 та 300 м. Розміри окремої цілі для визначення витрати снарядів і способу її обстрілу приймають по фронту й глибині рівними 150 м – на дальність стрільби до 6 км, 200 м – на дальність стрільби від 6 до 16 км та 300 м – на дальність стрільби більше 16 км.

Під час стрільби дивізіоном батареями шкалою, а також під час самостійної стрільби касетними снарядами батарея веде вогонь на одній установці прицілу і одній установці кутоміра. У решті випадків батарея веде вогонь на трьох установках прицілу і на одній або двох установках кутоміра. На двох установках кутоміра стрільбу ведуть, якщо інтервал віяла перевищує 25 м для ураження укритих і бро ньованих цілей і 50 м – відкрито розташованих неброньованих цілей. На кожній установці прицілу та кутоміра витрачають однакову кількість снарядів. Під час стрільби на ураження групових та окремих цілей для дивізіону та батареї призначають: стрибок прицілу або величину шкали, що дорівнює 1/3 глибини цілі з округленням у меншу сторону до цілих поділок прицілу; інтервал віяла призначають відповідно При визначенні установок для стрільби на ураження способом скороченої підготовки стрибок прицілу (величину шкали) і інтервал віяла збільшують у 1, 5 рази.

Залежно від важливості цілі, ступеня її інженерного обладнання, морального стану ворога, наявності боє припасів та часу на виконання вогневого завдання витрата снарядів, визначена відповідно до норм, може бути збільшена або зменшена. Якщо після вогневого нальоту по артилерійській (реактивній, мінометній) батареї (взводу) або окремому вогневому засобу (пусковій установці тактичних ракет, гарматі) буде встановлено, що ціль продовжує свою вогневу діяльність, то вогневий наліт повторюють з тією ж витратою снарядів, впровадивши, за необхідності, коректури. Тривалість ведення вогню на виснаження і витрату снарядів визначають залежно від обставин. Вогонь ведуть поодинокими пострілами, серіями швидкого (методичного) вогню батареї (взводу, гармати) або їх сполученням з нерівними проміжками часу між серіями вогню (пострілами).

Завдання на самопідготовку Вивчити: n n 1. Паспорт ПУВ – 9 У. 2. Макеєв В. І. , Петренко В. М. , Житник В. Є. Стрільба артилерії. Навчальний посібник. Суми. Видавництво Сум. ДУ, 2010. cтор. 82 90.
