Сумський державний університет Кафедра військової підготовки ТЕМА 2. “РУХ СНАРЯДА В ПОВІТРІ“. Сумський державний університет Кафедра військової підготовки ТЕМА 2. “РУХ СНАРЯДА В ПОВІТРІ“.

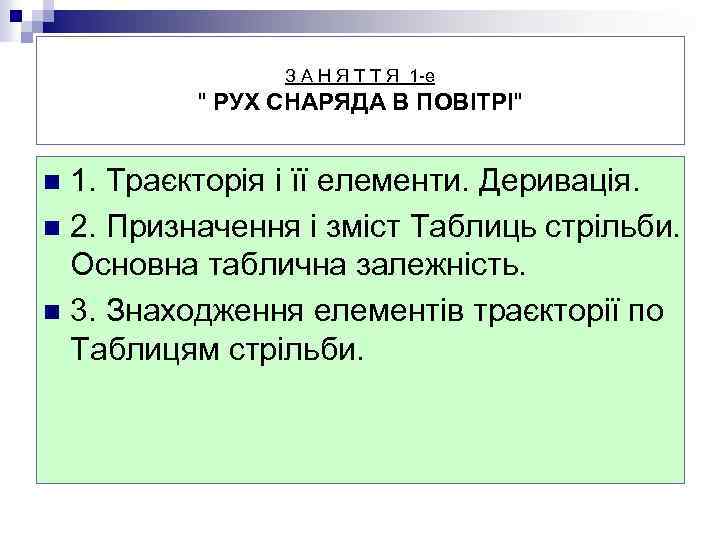

З А Н Я Т Т Я 1 -е З А Н Я Т Т Я 1 -е " РУХ СНАРЯДА В ПОВІТРІ" 1. Траєкторія і її елементи. Деривація. n 2. Призначення і зміст Таблиць стрільби. Основна таблична залежність. n 3. Знаходження елементів траєкторії по Таблицям стрільби. n

Література 1 Макеєв В. І. , Петренко В. М. , Житник В. Є. Стрільба Література 1 Макеєв В. І. , Петренко В. М. , Житник В. Є. Стрільба артилерії. Навчальний посібник. Суми. Видавництво Сум. ДУ, 2011. 281 c. 2 Правила стрільби і управління вогнем наземної артилерії. Група, дивізіон, батарея, взвод, гармата. – Київ: 2008. – 255 с. 3 Стрельба и управление огнем артиллерийских подразделений. Учебник. – Москва: Военное издательство МО СССР, 1987. 440 с. 4 Курс підготовки артилерії Збройних Сил України. Артилерійська бригада, полк, бригадна артилерійська група, дівізіон, батарея, взвод. – Київ: ЗАТ „Віпол”, 2007. – 144 с. 5 Таблицы стрельбы 122 -мм Г Д-30. ТС № 145– Москва: Военное издательство, 1988. – 224 с.

З А Н Я Т Т Я 1 -е РУХ СНАРЯДА В ПОВІТРІ 1 З А Н Я Т Т Я 1 -е РУХ СНАРЯДА В ПОВІТРІ 1 -е навчальне питання. n Траєкторія і її елементи. Деривація. n

ΘA ΘB B ZC Рис. 1. Траєкторія і її елементи. ΘA ΘB B ZC Рис. 1. Траєкторія і її елементи.

А. Елементи у точки вильоту. 1. Точкою вильоту О називається положення центра ваги снаряда А. Елементи у точки вильоту. 1. Точкою вильоту О називається положення центра ваги снаряда в момент проходження снаряда через дульний зріз ствола. 2. Початкова швидкість Vо називається швидкість поступального руху снаряда в точці вильоту, вона вимірюється в м/сек. 3. Горизонт гармати називається горизонтальна площина, яка проходить через точку вильоту. 4. Лінією пострілу називається направлення осі каналу ствола наведеної гармати. 5. Лінією кидання називається продовження осі каналу ствола в момент вильоту снаряда. Вона є дотичною до траєкторії у точці вильоту. 6. Кутом підвищення φ називається кут, складений лінією пострілу і горизонтом гармати. 7. Кутом кидання Θо називається кут, складений лінією кидання і горизонтом гармати. 8. Кутом вильоту γ називається кут, утворений (внаслідок віддачі вібрації ствола) в момент вильоту снаряда з ствола між лінією кидання і лінією пострілу. Зрозуміло, що γ= Θо – φ або алгебраїчна сума кутів підвищення і вильоту дорівнює куту кидання Θо = φ + γ 9. Площиною кидання називається вертикальна площина, яка проходить через лінію кидання.

Б. Елементи будь-якої точки траєкторії: 1. Часом польоту t називається відрізок часу руху снаряда Б. Елементи будь-якої точки траєкторії: 1. Часом польоту t називається відрізок часу руху снаряда від моменту вильоту до моменту досягнення заданої точки траєкторії. 2. Кут нахилу дотичної ΘА називається кут, утворений дотичною до траєкторії в заданій точці з горизонтом гармати. Завжди береться гострий кут, менший 90˚. 3. Горизонтальною дальністю XA називається абсциса точки траєкторії, або відстань по горизонту гармати в площині кидання від точки вильоту до заданої точки траєкторії А. 4. Ординатою YA точки траєкторії називається перевищення заданої точки А над горизонтом гармати. 5. Вершиною траєкторії S називається точка траєкторії, яка має найбільшу ординату. 6. Висотою траєкторії YS називається ордината вершини траєкторії. 7. Деривація Z називається величина бокового відхилення точки траєкторії від площини кидання, яке виникло від обертального руху довгастого снаряду навколо його осі під час польоту в повітрі.

В. Елементи у точки вильоту. 1. Точкою падіння С називається точка перетину траєкторії з В. Елементи у точки вильоту. 1. Точкою падіння С називається точка перетину траєкторії з горизонтом гармати. 2. Кут падіння Θс називається кут нахилу дотичної у точці падіння. 3. Кінцева швидкість VC називається швидкість снаряда в точці падіння. 4. Рівною горизонтальною дільницею XC називається горизонтальна дальність точки падіння, або абсциса точки падіння. 5. Повною деривацією ZC називається деривація точки падіння. 6. Повним часом польоту t. C називається час польоту до точки падіння.

З А Н Я Т Т Я 1 -е РУХ СНАРЯДА В ПОВІТРІ. 2 З А Н Я Т Т Я 1 -е РУХ СНАРЯДА В ПОВІТРІ. 2 -е навчальне питання. n ПРИЗНАЧЕННЯ І ЗМІСТ ТАБЛИЦЬ СТРІЛЬБИ. ОСНОВНА ТАБЛИЧНА ЗАЛЕЖНІСТЬ n

Потрібна для ураження цілі горизонтальна дальність може досягатися двома способами: n Підбором потрібної початкової Потрібна для ураження цілі горизонтальна дальність може досягатися двома способами: n Підбором потрібної початкової швидкості n Підбором потрібної кута підвищення XC=(V 02*sin 2Θ 0)/g, де g=9, 81 м/с2 – прискорення вільного падіння, якщо V 0 – постійна величина (тобто вибраний заряд). Тоді найбільша дальність Xmax=V 02/g буде тоді, коли sin 2Θ 0=1, або 2Θ 0 max=90˚ і очевидно, що Θ 0 max=90˚/2 = 45˚. n Робимо висновок, що найбільша дальність на даному заряді відповідає куту підвищення 45˚.

Типовий зміст повних Таблиць стрільби 1. Основні вказівки. 2. Власне Таблиці стрільби. 3. Допоміжні Типовий зміст повних Таблиць стрільби 1. Основні вказівки. 2. Власне Таблиці стрільби. 3. Допоміжні таблиці. 4. Визначення умов стрільби. 5. Довідкові данні.

Основна таблична залежність. n Основна таблична залежність – це залежність дальності стрільби від кута Основна таблична залежність. n Основна таблична залежність – це залежність дальності стрільби від кута прицілювання при табличних умовах стрільби. Вона відтворена графами: n “Дальність” – вказується, як правило через 200 м; n “Приціл” – в поділках з ціною 50, 100, 200 м, або в кутових одиницях (тисячних) в залежності від будови прицілу; n “Установка підривника(трубки)” – в умовних поділках або секундах.

Умови стрільби, які називаються табличними або нормальними. n n n метеорологічні нормальні умови – Умови стрільби, які називаються табличними або нормальними. n n n метеорологічні нормальні умови – температура повітря на землі +15˚С, а з урахуванням середньої вологості повітря +15, 9˚С, атмосферний тиск на рівні моря 750 мм рт. ст. , вітру немає. Розподіл значень метео елементів по висоті відповідає так званій артилерійській атмосфері; балістичні табличні умови – температура заряду +15˚С, початкова швидкість, кут вильоту, маса снаряда, лобова протидія повітря відповідають значенням, зафіксованим в Таблицях стрільби, ствол не зношений; геофізичні умови – Земля шароподібна і не обертається, прискорення вільного падіння постійне, і дорівнює 9, 81 м/с2; стрільба ведеться на табличній висоті над рівнем моря (для рівнинних ТС, вона дорівнює від 0 до 250 м).

З А Н Я Т Т Я 1 -е РУХ СНАРЯДА В ПОВІТРІ n З А Н Я Т Т Я 1 -е РУХ СНАРЯДА В ПОВІТРІ n 3 -е навчальне питання. ЗНАХОДЖЕННЯ ЕЛЕМЕНТІВ ТРАЄКТОРІЇ ПО ТАБЛИЦЯМ СТРІЛЬБИ.

Приклад І. Знайти основні елементи траєкторії при стрільби на 10000 м. Заряд 1 -й Приклад І. Знайти основні елементи траєкторії при стрільби на 10000 м. Заряд 1 -й 152 -мм СГ 2 С 3 снарядом ОФ-540. 1. 2. 3. 4. 5. 6. 7. 8. 9. Рішення. Приціл = 220 тис. Середні відхилення – Вд=42 м, Вб=5, 2 м, Вв=17 м. Z=-0 -45. YS=784 м. ΘC=22˚/ V 0=651 м/с. VC=309 м/с. T=25 с. YM=1100 м.

Завдання на самопідготовку Вивчити: 1. Макеєв В. І. , Петренко В. М. , Житник Завдання на самопідготовку Вивчити: 1. Макеєв В. І. , Петренко В. М. , Житник В. Є. Стрільба артилерії. Навчальний посібник. Суми. Видавництво Сум. ДУ, 2010. Розділ 2. Стор 18 -22. n 2. “Подготовка стрельбы и управление огнем артиллерии”, § 24, 29, стор. 90 -92, 106 -113. n Бути готовим до письмового опитуваня на наступному занятті.
