тема 12 Прямая наводка.pptx

  • Количество слайдов: 24

Сумський державний університет Кафедра військової підготовки ТЕМА 12. “Стрільба прямою наводкою“. Сумський державний університет Кафедра військової підготовки ТЕМА 12. “Стрільба прямою наводкою“.

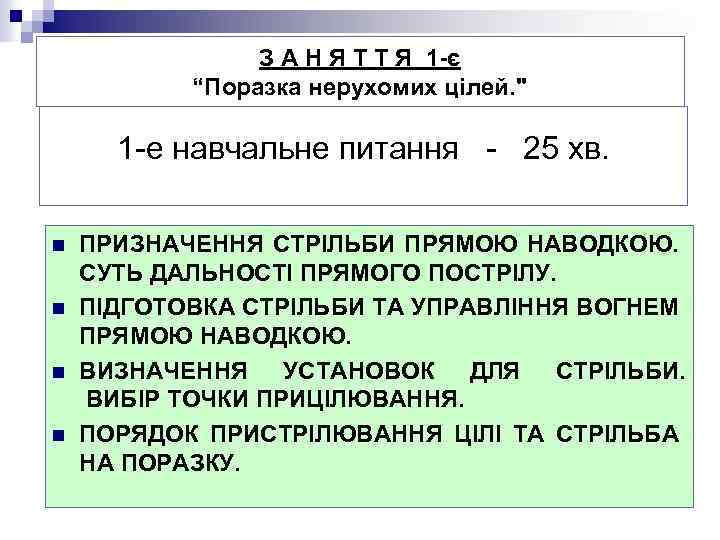

З А Н Я Т Т Я 1 -є “Поразка нерухомих цілей. З А Н Я Т Т Я 1 -є “Поразка нерухомих цілей. " 1 -е навчальне питання - 25 хв. n n ПРИЗНАЧЕННЯ СТРІЛЬБИ ПРЯМОЮ НАВОДКОЮ. СУТЬ ДАЛЬНОСТІ ПРЯМОГО ПОСТРІЛУ. ПІДГОТОВКА СТРІЛЬБИ ТА УПРАВЛІННЯ ВОГНЕМ ПРЯМОЮ НАВОДКОЮ. ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ. ВИБІР ТОЧКИ ПРИЦІЛЮВАННЯ. ПОРЯДОК ПРИСТРІЛЮВАННЯ ЦІЛІ ТА СТРІЛЬБА НА ПОРАЗКУ.

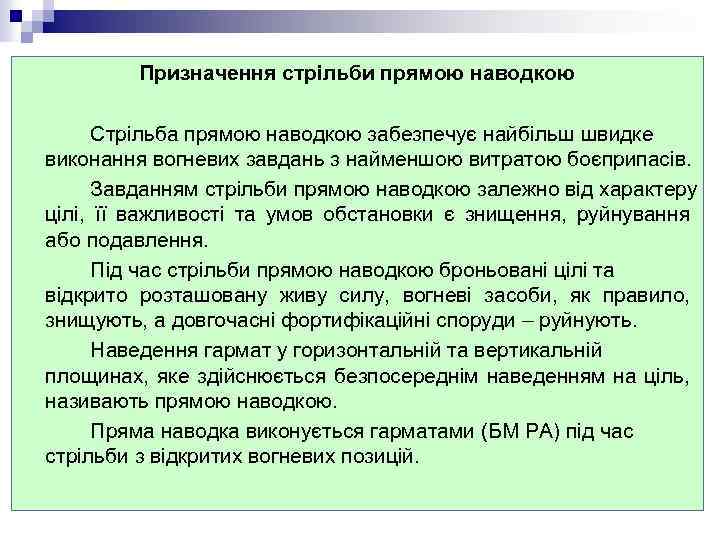

Призначення стрільби прямою наводкою Стрільба прямою наводкою забезпечує найбільш швидке виконання вогневих завдань з Призначення стрільби прямою наводкою Стрільба прямою наводкою забезпечує найбільш швидке виконання вогневих завдань з найменшою витратою боєприпасів. Завданням стрільби прямою наводкою залежно від характеру цілі, її важливості та умов обстановки є знищення, руйнування або подавлення. Під час стрільби прямою наводкою броньовані цілі та відкрито розташовану живу силу, вогневі засоби, як правило, знищують, а довгочасні фортифікаційні споруди – руйнують. Наведення гармат у горизонтальній та вертикальній площинах, яке здійснюється безпосереднім наведенням на ціль, називають прямою наводкою. Пряма наводка виконується гарматами (БМ РА) під час стрільби з відкритих вогневих позицій.

n n n Перед артилерійськими гарматами, які виконують стрільбу прямою наводкою, ставиться завдання на: n n n Перед артилерійськими гарматами, які виконують стрільбу прямою наводкою, ставиться завдання на: знищення атакуючих танків, БМП, БТР; знищення ПУ ПТРК та інших вогневих засобів; руйнування довгочасних споруд, польових, оборонних споруд, мостів та інше; знищення надводних цілей; ураження живої сили, вогневих засобів, розташованих відкрито та укритих у різних спорудах. Суть дальності прямого пострілу Дальність прямого пострілу (Дпп) – найбільша дальність стрільби, під час якої траєкторія снаряду на всій протяжності не піднімається вище цілі (рис. 1). Вона залежить від висоти цілі крутизни траєкторії, яка, у свою чергу, залежить від початкової швидкості снаряда.

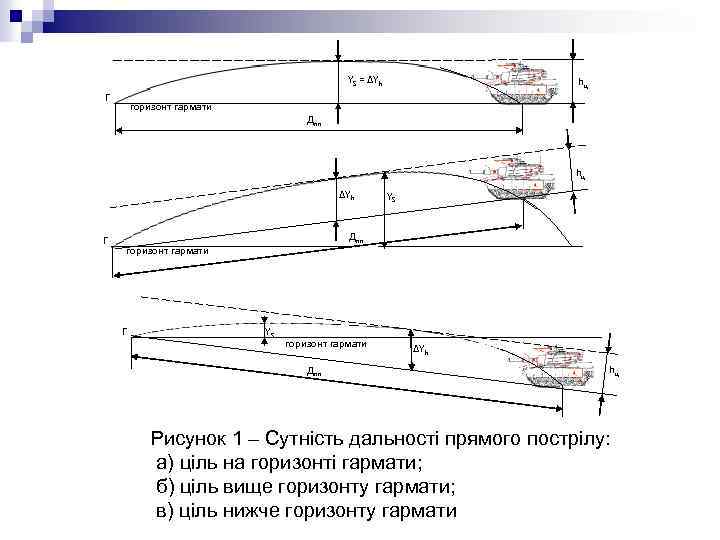

YS = ∆Yh Г горизонт гармати hц Дпп hц ∆Yh Г Дпп горизонт гармати YS = ∆Yh Г горизонт гармати hц Дпп hц ∆Yh Г Дпп горизонт гармати Г YS YS горизонт гармати Дпп ∆Yh hц Рисунок 1 – Сутність дальності прямого пострілу: а) ціль на горизонті гармати; б) ціль вище горизонту гармати; в) ціль нижче горизонту гармати

Підготовка стрільби та управління вогнем прямою наводкою. Визначення установок для стрільби. Вибір точки прицілювання. Підготовка стрільби та управління вогнем прямою наводкою. Визначення установок для стрільби. Вибір точки прицілювання. Порядок ураження цілей Підготовка стрільби та управління вогнем прямою наводкою проводиться з метою постійного підтримування артилерійських підрозділів у стані постійної готовності та найбільш ефективного виконанню вогневих завдань.

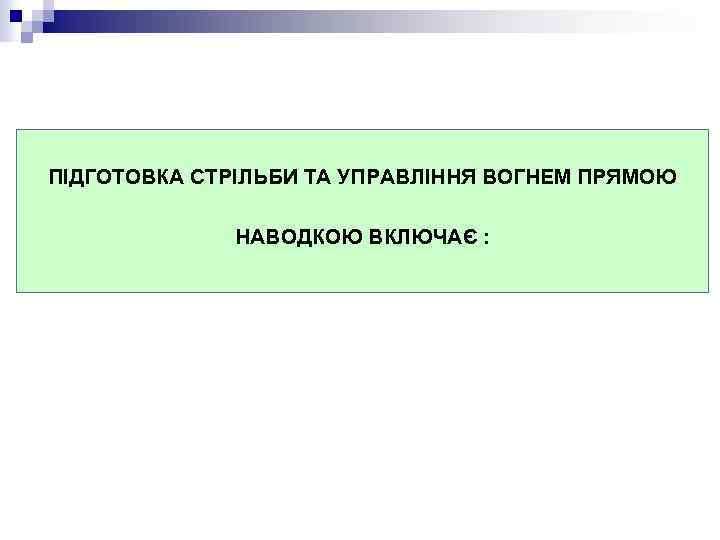

ПІДГОТОВКА СТРІЛЬБИ ТА УПРАВЛІННЯ ВОГНЕМ ПРЯМОЮ НАВОДКОЮ ВКЛЮЧАЄ : ПІДГОТОВКА СТРІЛЬБИ ТА УПРАВЛІННЯ ВОГНЕМ ПРЯМОЮ НАВОДКОЮ ВКЛЮЧАЄ :

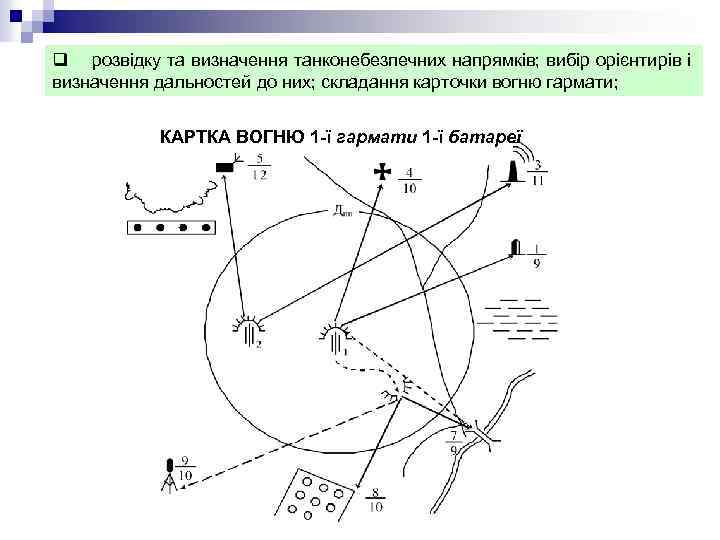

q розвідку та визначення танконебезпечних напрямків; вибір орієнтирів і визначення дальностей до них; складання q розвідку та визначення танконебезпечних напрямків; вибір орієнтирів і визначення дальностей до них; складання карточки вогню гармати; КАРТКА ВОГНЮ 1 -ї гармати 1 -ї батареї

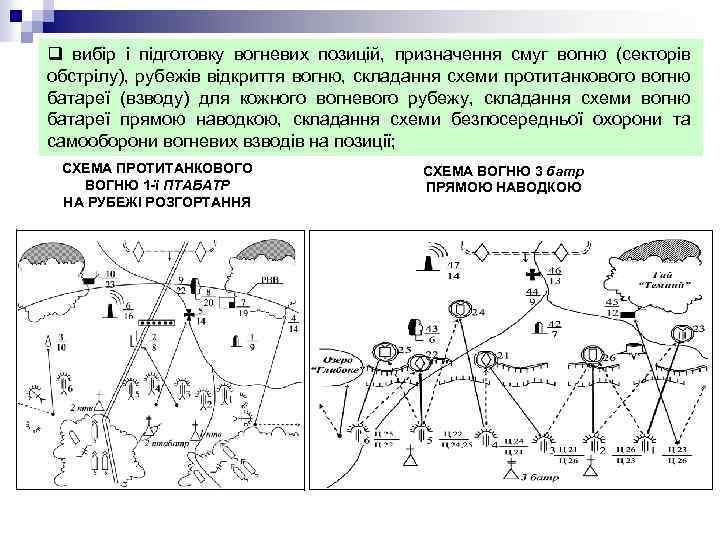

q вибір і підготовку вогневих позицій, призначення смуг вогню (секторів обстрілу), рубежів відкриття вогню, q вибір і підготовку вогневих позицій, призначення смуг вогню (секторів обстрілу), рубежів відкриття вогню, складання схеми протитанкового вогню батареї (взводу) для кожного вогневого рубежу, складання схеми вогню батареї прямою наводкою, складання схеми безпосередньої охорони та самооборони вогневих взводів на позиції; СХЕМА ПРОТИТАНКОВОГО ВОГНЮ 1 -ї ПТАБАТР НА РУБЕЖІ РОЗГОРТАННЯ СХЕМА ВОГНЮ 3 батр ПРЯМОЮ НАВОДКОЮ

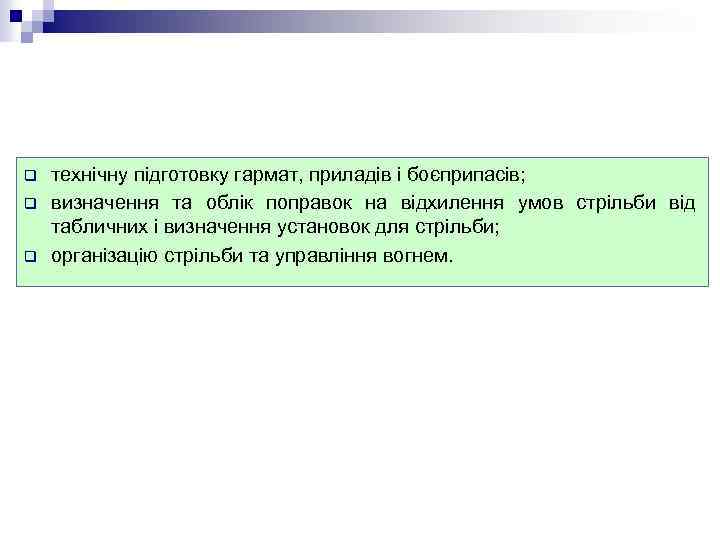

q q q технічну підготовку гармат, приладів і боєприпасів; визначення та облік поправок на q q q технічну підготовку гармат, приладів і боєприпасів; визначення та облік поправок на відхилення умов стрільби від табличних і визначення установок для стрільби; організацію стрільби та управління вогнем.

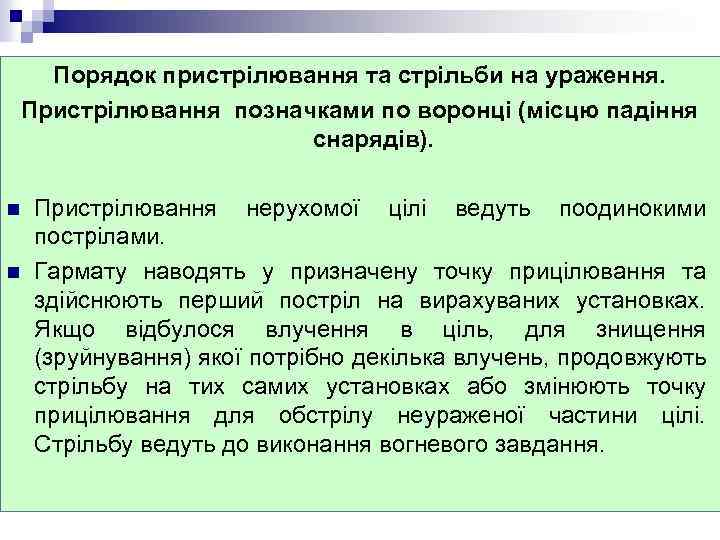

Порядок пристрілювання та стрільби на ураження. Пристрілювання позначками по воронці (місцю падіння снарядів). n Порядок пристрілювання та стрільби на ураження. Пристрілювання позначками по воронці (місцю падіння снарядів). n n Пристрілювання нерухомої цілі ведуть поодинокими пострілами. Гармату наводять у призначену точку прицілювання та здійснюють перший постріл на вирахуваних установках. Якщо відбулося влучення в ціль, для знищення (зруйнування) якої потрібно декілька влучень, продовжують стрільбу на тих самих установках або змінюють точку прицілювання для обстрілу неураженої частини цілі. Стрільбу ведуть до виконання вогневого завдання.

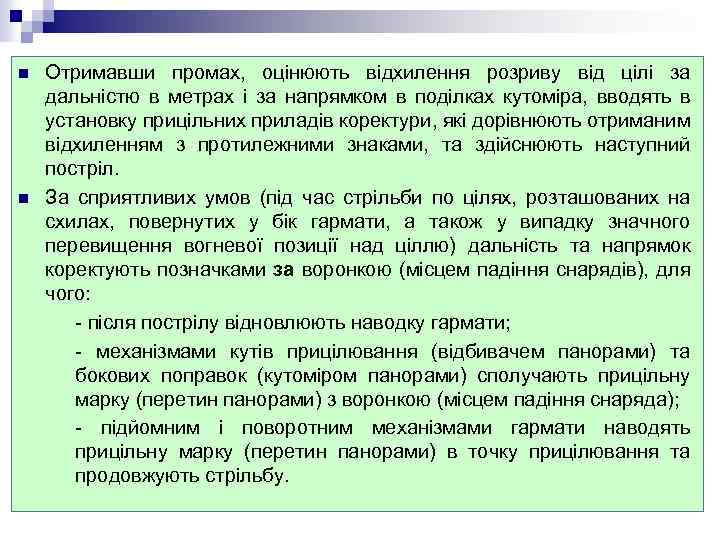

n n Отримавши промах, оцінюють відхилення розриву від цілі за дальністю в метрах і n n Отримавши промах, оцінюють відхилення розриву від цілі за дальністю в метрах і за напрямком в поділках кутоміра, вводять в установку прицільних приладів коректури, які дорівнюють отриманим відхиленням з протилежними знаками, та здійснюють наступний постріл. За сприятливих умов (під час стрільби по цілях, розташованих на схилах, повернутих у бік гармати, а також у випадку значного перевищення вогневої позиції над ціллю) дальність та напрямок коректують позначками за воронкою (місцем падіння снарядів), для чого: - після пострілу відновлюють наводку гармати; - механізмами кутів прицілювання (відбивачем панорами) та бокових поправок (кутоміром панорами) сполучають прицільну марку (перетин панорами) з воронкою (місцем падіння снаряда); - підйомним і поворотним механізмами гармати наводять прицільну марку (перетин панорами) в точку прицілювання та продовжують стрільбу.

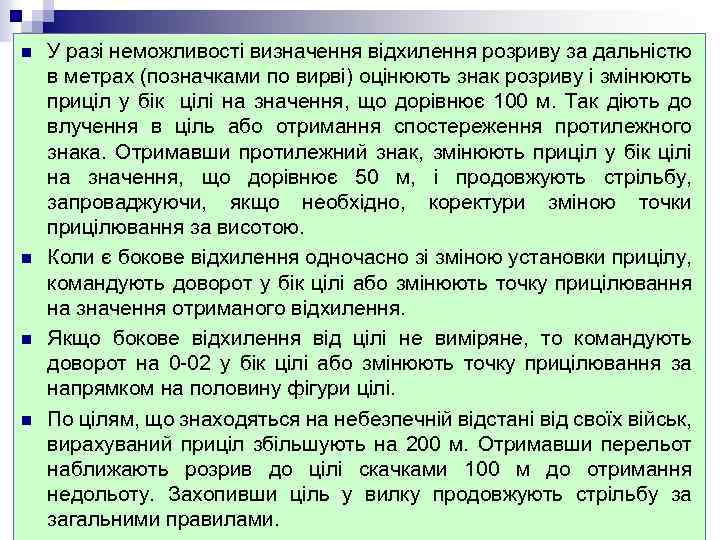

n n У разі неможливості визначення відхилення розриву за дальністю в метрах (позначками по n n У разі неможливості визначення відхилення розриву за дальністю в метрах (позначками по вирві) оцінюють знак розриву і змінюють приціл у бік цілі на значення, що дорівнює 100 м. Так діють до влучення в ціль або отримання спостереження протилежного знака. Отримавши протилежний знак, змінюють приціл у бік цілі на значення, що дорівнює 50 м, і продовжують стрільбу, запроваджуючи, якщо необхідно, коректури зміною точки прицілювання за висотою. Коли є бокове відхилення одночасно зі зміною установки прицілу, командують доворот у бік цілі або змінюють точку прицілювання на значення отриманого відхилення. Якщо бокове відхилення від цілі не виміряне, то командують доворот на 0 -02 у бік цілі або змінюють точку прицілювання за напрямком на половину фігури цілі. По цілям, що знаходяться на небезпечній відстані від своїх військ, вирахуваний приціл збільшують на 200 м. Отримавши перельот наближають розрив до цілі скачками 100 м до отримання недольоту. Захопивши ціль у вилку продовжують стрільбу за загальними правилами.

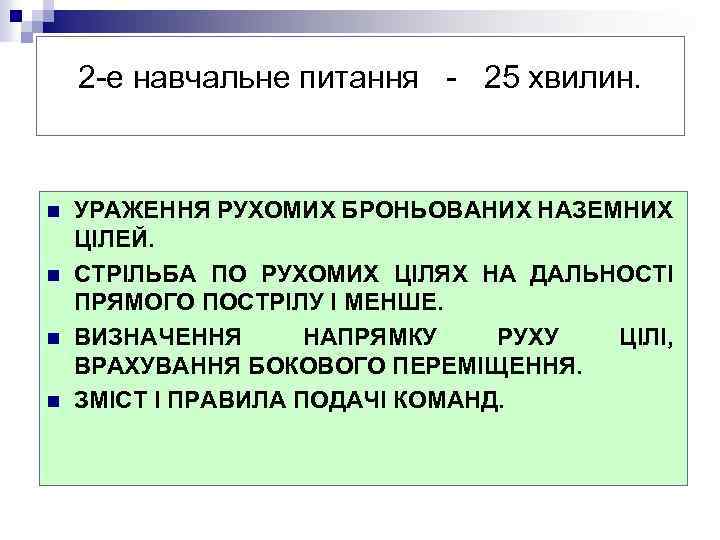

2 -е навчальне питання - 25 хвилин. n n УРАЖЕННЯ РУХОМИХ БРОНЬОВАНИХ НАЗЕМНИХ ЦІЛЕЙ. 2 -е навчальне питання - 25 хвилин. n n УРАЖЕННЯ РУХОМИХ БРОНЬОВАНИХ НАЗЕМНИХ ЦІЛЕЙ. СТРІЛЬБА ПО РУХОМИХ ЦІЛЯХ НА ДАЛЬНОСТІ ПРЯМОГО ПОСТРІЛУ І МЕНШЕ. ВИЗНАЧЕННЯ НАПРЯМКУ РУХУ ЦІЛІ, ВРАХУВАННЯ БОКОВОГО ПЕРЕМІЩЕННЯ. ЗМІСТ І ПРАВИЛА ПОДАЧІ КОМАНД.

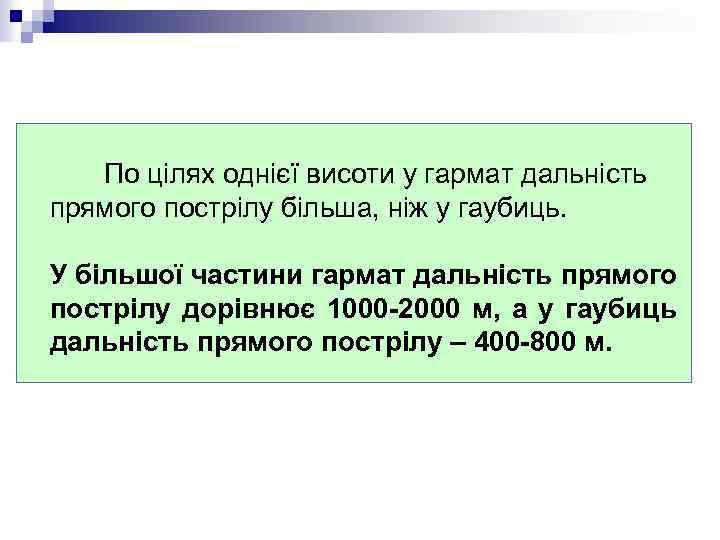

По цілях однієї висоти у гармат дальність прямого пострілу більша, ніж у гаубиць. У По цілях однієї висоти у гармат дальність прямого пострілу більша, ніж у гаубиць. У більшої частини гармат дальність прямого пострілу дорівнює 1000 -2000 м, а у гаубиць дальність прямого пострілу – 400 -800 м.

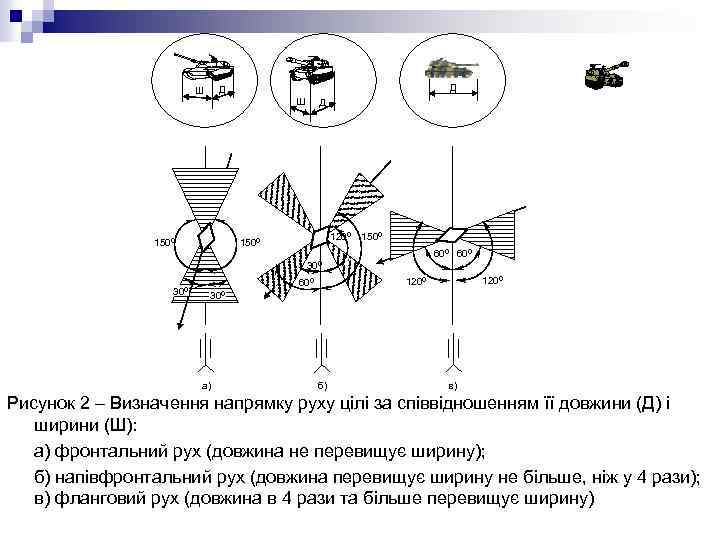

Д Д Ш 1500 Ш Д 1200 1500 600 300 1200 600 300 а) Д Д Ш 1500 Ш Д 1200 1500 600 300 1200 600 300 а) б) в) Рисунок 2 – Визначення напрямку руху цілі за співвідношенням її довжини (Д) і ширини (Ш): а) фронтальний рух (довжина не перевищує ширину); б) напівфронтальний рух (довжина перевищує ширину не більше, ніж у 4 рази); в) фланговий рух (довжина в 4 рази та більше перевищує ширину)

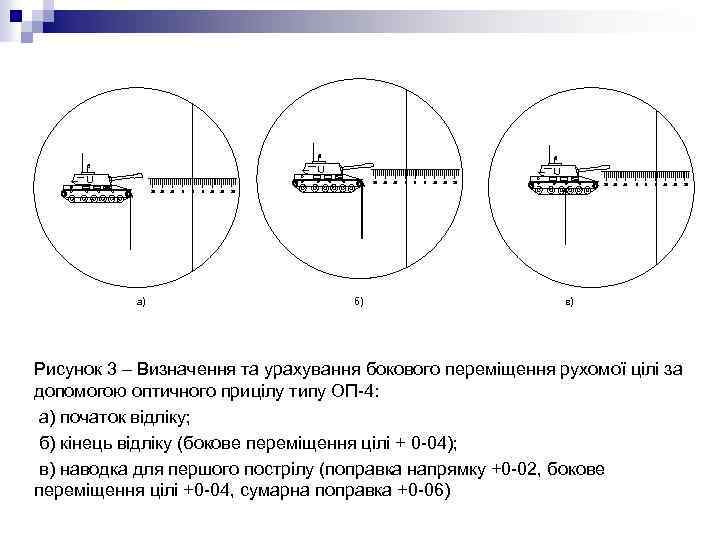

20 20 а) 15 10 5 0 5 10 15 20 20 15 10 20 20 а) 15 10 5 0 5 10 15 20 20 15 10 15 20 б) в) Рисунок 3 – Визначення та урахування бокового переміщення рухомої цілі за допомогою оптичного прицілу типу ОП-4: а) початок відліку; б) кінець відліку (бокове переміщення цілі + 0 -04); в) наводка для першого пострілу (поправка напрямку +0 -02, бокове переміщення цілі +0 -04, сумарна поправка +0 -06) 20

20 20 а) 15 10 15 20 20 15 10 5 0 5 10 20 20 а) 15 10 15 20 20 15 10 5 0 5 10 15 20 20 б) в) Рисунок 4 – Введення поправки напрямку під час стрільби з гармати з оптичним прицілом типу ОП-4: а) наводка для першого пострілу (отримано відхилення Л 7); б) установка за командою „ Правіше 0 -07 ”; в) наводка для другого пострілу

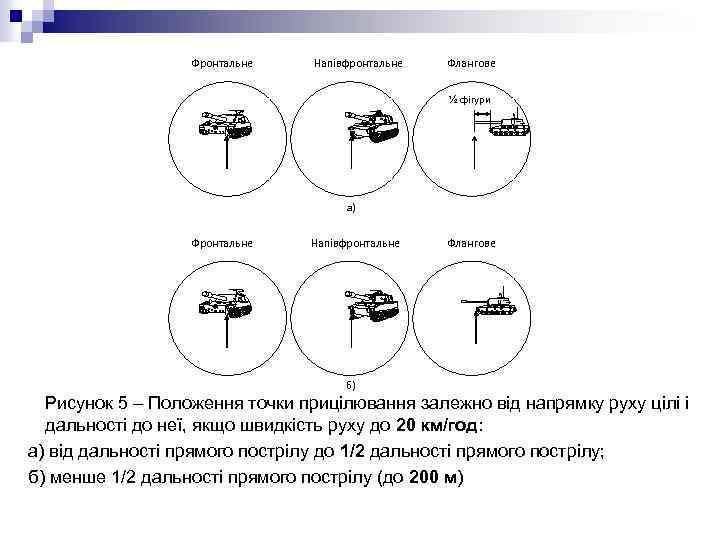

Фронтальне Напівфронтальне Флангове ½ фігури а) Фронтальне Напівфронтальне Флангове б) Рисунок 5 – Положення Фронтальне Напівфронтальне Флангове ½ фігури а) Фронтальне Напівфронтальне Флангове б) Рисунок 5 – Положення точки прицілювання залежно від напрямку руху цілі і дальності до неї, якщо швидкість руху до 20 км/год: а) від дальності прямого пострілу до 1/2 дальності прямого пострілу; б) менше 1/2 дальності прямого пострілу (до 200 м)

n n n n n Зміст і правила подачі команд Під час виконання вогневого n n n n n Зміст і правила подачі команд Під час виконання вогневого завдання гарматою командують: 1 „Ціль така-то. . (танк, піхота, БТР). 2 „Бронебійним (кумулятивним, підкаліберним). 3 „Підривник такий-то”. 4 „Заряд” ( для гармат, які мають перемінний заряд). 5 „Шкала”(якщо потрібно). 6 „Приціл 00”. 7 „Наводити туди-то (наводити у передній зріз)”, „Правіше (лівіше 0 -00)”, „Упередження півфігури”. 8 „Один снаряд” (або інший порядок). 9 „Вогонь”.

n n n Під час стрільби з прицілами панорамного типу, крім того, командують (після n n n Під час стрільби з прицілами панорамного типу, крім того, командують (після шостої команди): 7 „Відбивач нуль”. 8 Кутомір 30 -00”(або інша установка, коли ціль рухається ). 9 „Рівень 30 -00”. Для зміни дальності стрільби зміною установки прицілу командують: „Приціл більше (менше) стільки-то” або „Приціл 00”. Для зміни дальності стрільби зміною точки прицілювання командують: „Наводити вище (нижче)” або „Відбивач вверх (вниз) стільки-то”. Для зміни напрямку стрільби командують: „Лівіше (правіше) 0 -00”, „Упередження пів фігури (фігура)” або „Наводити туди-то”.

3 -е навчальне питання - 15 хвилин ОСОБЛИВОСТІ СТРІЛЬБИ ПРЯМОЮ НАВОДКОЮ ПО РУХОМИХ ЦІЛЯХ 3 -е навчальне питання - 15 хвилин ОСОБЛИВОСТІ СТРІЛЬБИ ПРЯМОЮ НАВОДКОЮ ПО РУХОМИХ ЦІЛЯХ НА ДАЛЬНОСТІ, БІЛЬШІЙ ЗА ДАЛЬНІСТЮ ПРЯМОГО ПОСТРІЛУ

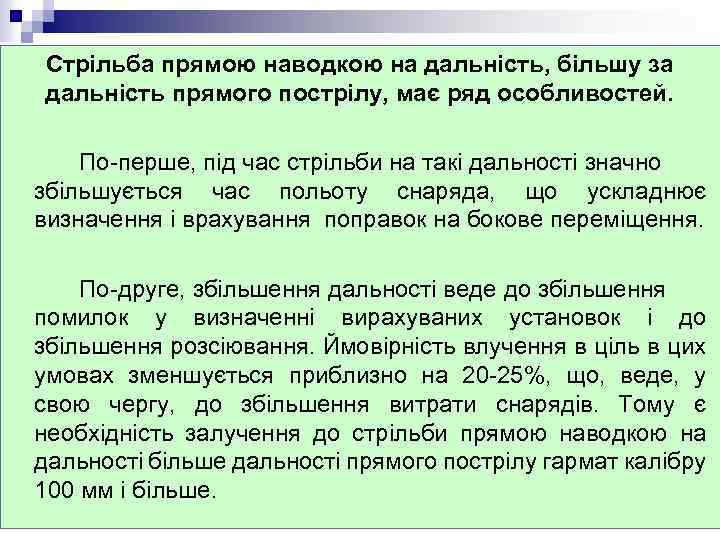

Стрільба прямою наводкою на дальність, більшу за дальність прямого пострілу, має ряд особливостей. По-перше, Стрільба прямою наводкою на дальність, більшу за дальність прямого пострілу, має ряд особливостей. По-перше, під час стрільби на такі дальності значно збільшується час польоту снаряда, що ускладнює визначення і врахування поправок на бокове переміщення. По-друге, збільшення дальності веде до збільшення помилок у визначенні вирахуваних установок і до збільшення розсіювання. Ймовірність влучення в ціль в цих умовах зменшується приблизно на 20 -25%, що, веде, у свою чергу, до збільшення витрати снарядів. Тому є необхідність залучення до стрільби прямою наводкою на дальності більше дальності прямого пострілу гармат калібру 100 мм і більше.

Переміщення цілі за упереджувальний час може бути враховане за дальністю h і за напрямком Переміщення цілі за упереджувальний час може бути враховане за дальністю h і за напрямком m. Ц 1 Ц - переміщення за дальністю: ЦУ - бокове переміщення: Рисунок 6 – Визначення величини переміщення цілі за упереджувальний час
