Сумський державний університет Кафедра військової підготовки ТЕМА 11.

Сумський державний університет Кафедра військової підготовки ТЕМА 11. “СТРІЛЬБА І УПРАВЛІННЯ ВОГНЕМ ВНОЧІ“.

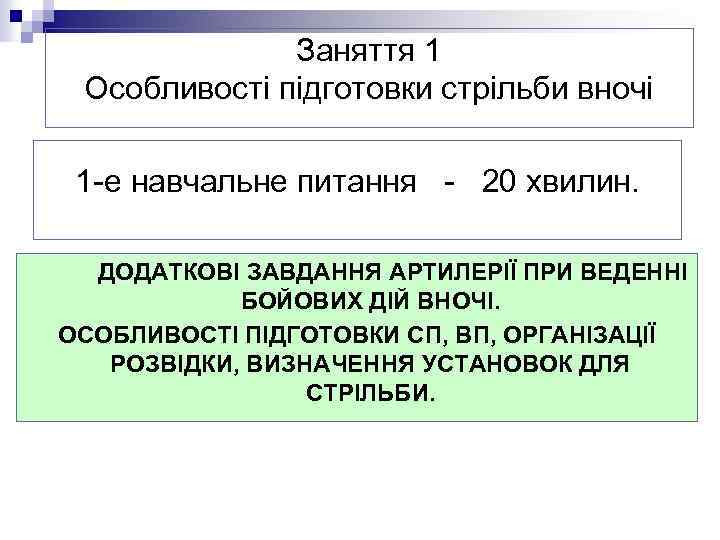

Заняття 1 Особливості підготовки стрільби вночі 1 -е навчальне питання - 20 хвилин. ДОДАТКОВІ ЗАВДАННЯ АРТИЛЕРІЇ ПРИ ВЕДЕННІ БОЙОВИХ ДІЙ ВНОЧІ. ОСОБЛИВОСТІ ПІДГОТОВКИ СП, ВП, ОРГАНІЗАЦІЇ РОЗВІДКИ, ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ.

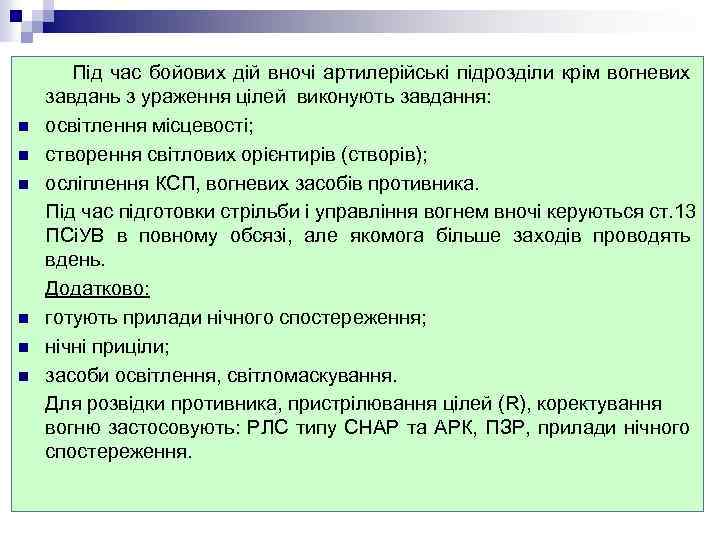

n n n Під час бойових дій вночі артилерійські підрозділи крім вогневих завдань з ураження цілей виконують завдання: освітлення місцевості; створення світлових орієнтирів (створів); осліплення КСП, вогневих засобів противника. Під час підготовки стрільби і управління вогнем вночі керуються ст. 13 ПСіУВ в повному обсязі, але якомога більше заходів проводять вдень. Додатково: готують прилади нічного спостереження; нічні приціли; засоби освітлення, світломаскування. Для розвідки противника, пристрілювання цілей (R), коректування вогню застосовують: РЛС типу СНАР та АРК, ПЗР, прилади нічного спостереження.

n n n n На вогневій позиції: готують нічні точки наведення; Готують освітлювальні прилади „Луч” та встановлюють їх на прилади; чітко позначають і готують боєприпаси; освітлювальні боєприпаси зосереджують біля однієї з гармат; командири гармат перераховують установки кутомірів по нічним точкам наведення; непотрібне майно зосереджують в тягачі; проводять заходи маскування.

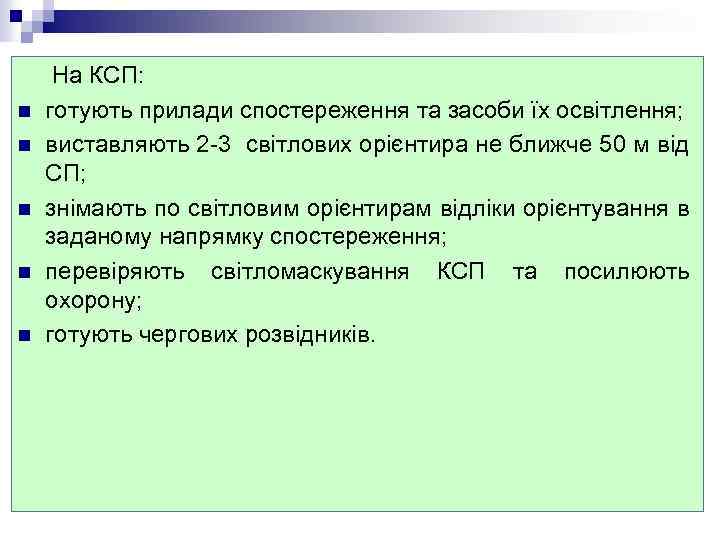

n n n На КСП: готують прилади спостереження та засоби їх освітлення; виставляють 2 -3 світлових орієнтира не ближче 50 м від СП; знімають по світловим орієнтирам відліки орієнтування в заданому напрямку спостереження; перевіряють світломаскування КСП та посилюють охорону; готують чергових розвідників.

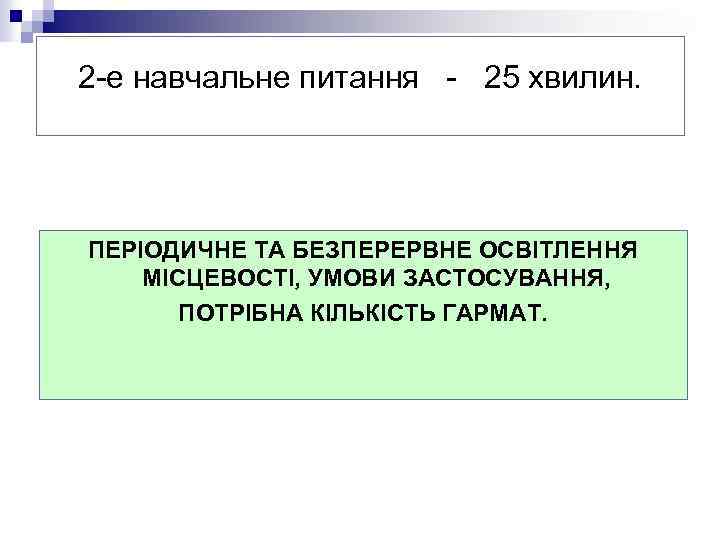

2 -е навчальне питання - 25 хвилин. ПЕРІОДИЧНЕ ТА БЕЗПЕРЕРВНЕ ОСВІТЛЕННЯ МІСЦЕВОСТІ, УМОВИ ЗАСТОСУВАННЯ, ПОТРІБНА КІЛЬКІСТЬ ГАРМАТ.

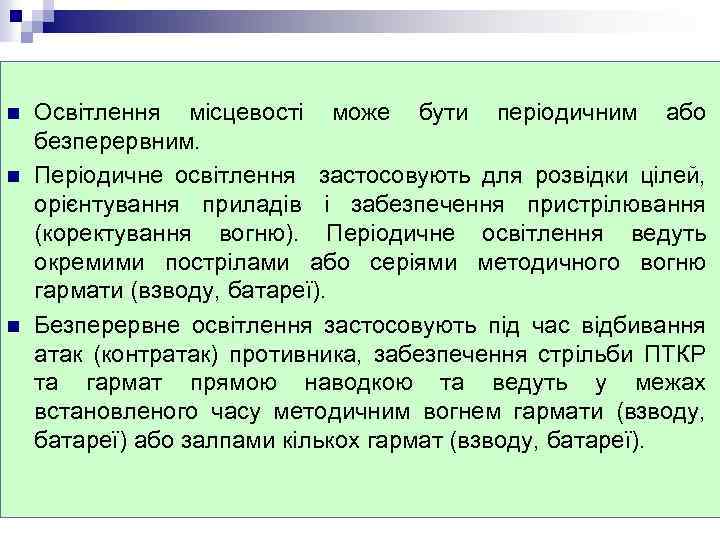

n n n Освітлення місцевості може бути періодичним або безперервним. Періодичне освітлення застосовують для розвідки цілей, орієнтування приладів і забезпечення пристрілювання (коректування вогню). Періодичне освітлення ведуть окремими пострілами або серіями методичного вогню гармати (взводу, батареї). Безперервне освітлення застосовують під час відбивання атак (контратак) противника, забезпечення стрільби ПТКР та гармат прямою наводкою та ведуть у межах встановленого часу методичним вогнем гармати (взводу, батареї) або залпами кількох гармат (взводу, батареї).

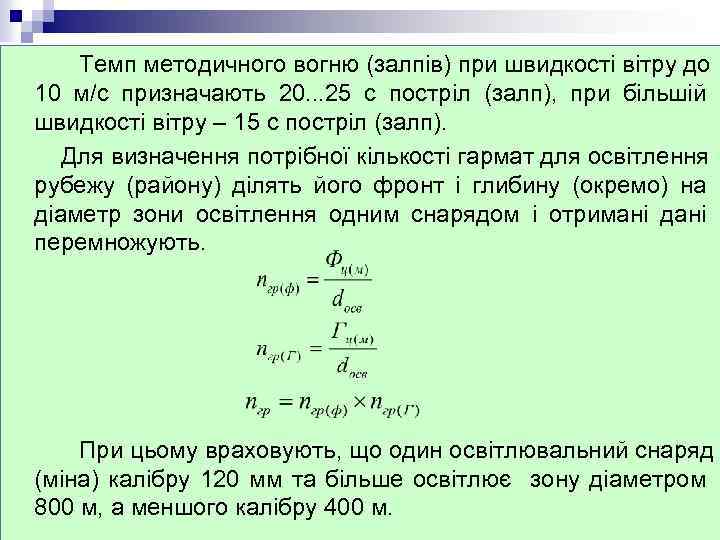

Темп методичного вогню (залпів) при швидкості вітру до 10 м/с призначають 20. . . 25 с постріл (залп), при більшій швидкості вітру – 15 с постріл (залп). Для визначення потрібної кількості гармат для освітлення рубежу (району) ділять його фронт і глибину (окремо) на діаметр зони освітлення одним снарядом і отримані дані перемножують. При цьому враховують, що один освітлювальний снаряд (міна) калібру 120 мм та більше освітлює зону діаметром 800 м, а меншого калібру 400 м.

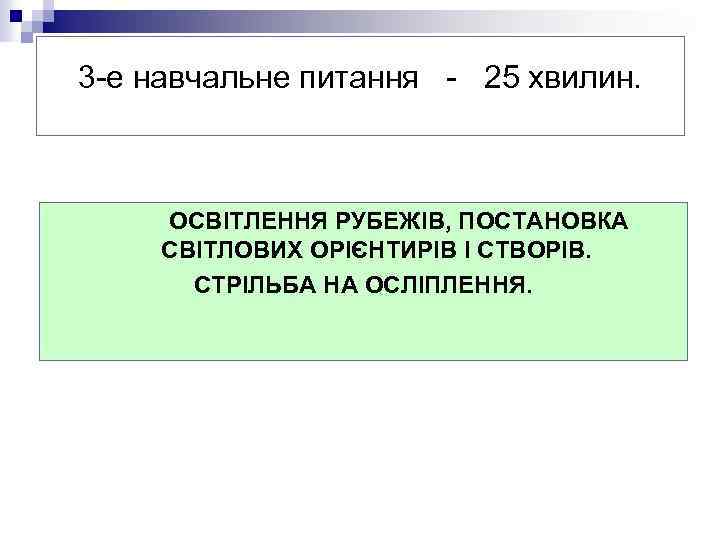

3 -е навчальне питання - 25 хвилин. ОСВІТЛЕННЯ РУБЕЖІВ, ПОСТАНОВКА СВІТЛОВИХ ОРІЄНТИРІВ І СТВОРІВ. СТРІЛЬБА НА ОСЛІПЛЕННЯ.

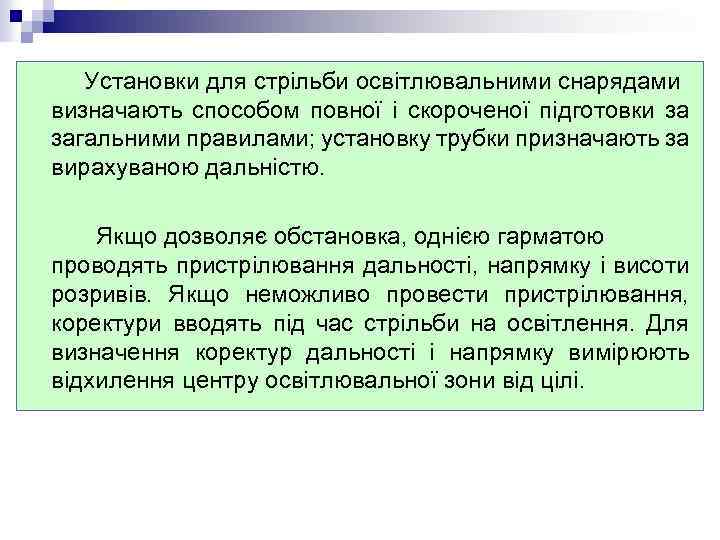

Установки для стрільби освітлювальними снарядами визначають способом повної і скороченої підготовки за загальними правилами; установку трубки призначають за вирахуваною дальністю. Якщо дозволяє обстановка, однією гарматою проводять пристрілювання дальності, напрямку і висоти розривів. Якщо неможливо провести пристрілювання, коректури вводять під час стрільби на освітлення. Для визначення коректур дальності і напрямку вимірюють відхилення центру освітлювальної зони від цілі.

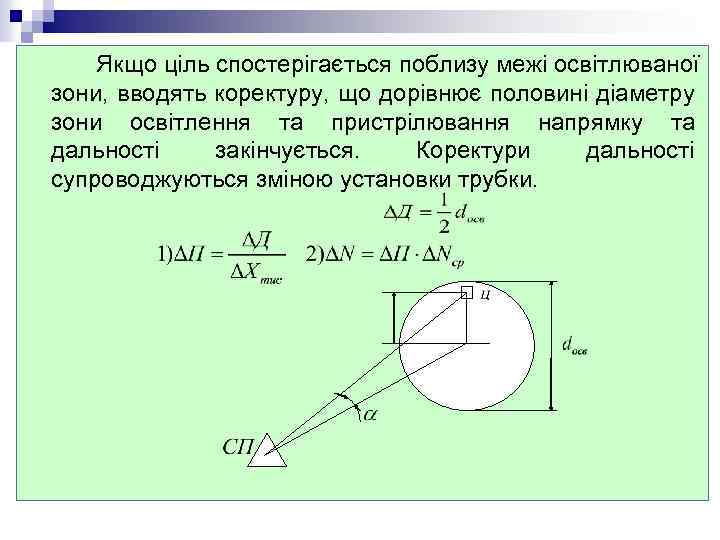

Якщо ціль спостерігається поблизу межі освітлюваної зони, вводять коректуру, що дорівнює половині діаметру зони освітлення та пристрілювання напрямку та дальності закінчується. Коректури дальності супроводжуються зміною установки трубки.

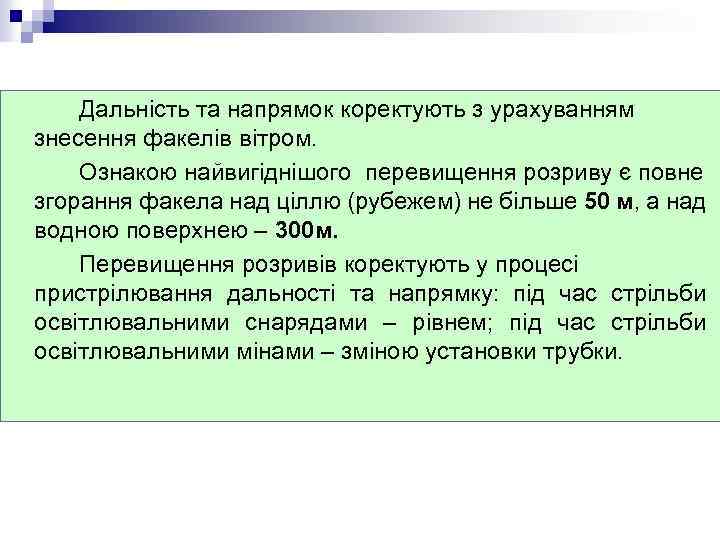

Дальність та напрямок коректують з урахуванням знесення факелів вітром. Ознакою найвигіднішого перевищення розриву є повне згорання факела над ціллю (рубежем) не більше 50 м, а над водною поверхнею – 300 м. Перевищення розривів коректують у процесі пристрілювання дальності та напрямку: під час стрільби освітлювальними снарядами – рівнем; під час стрільби освітлювальними мінами – зміною установки трубки.

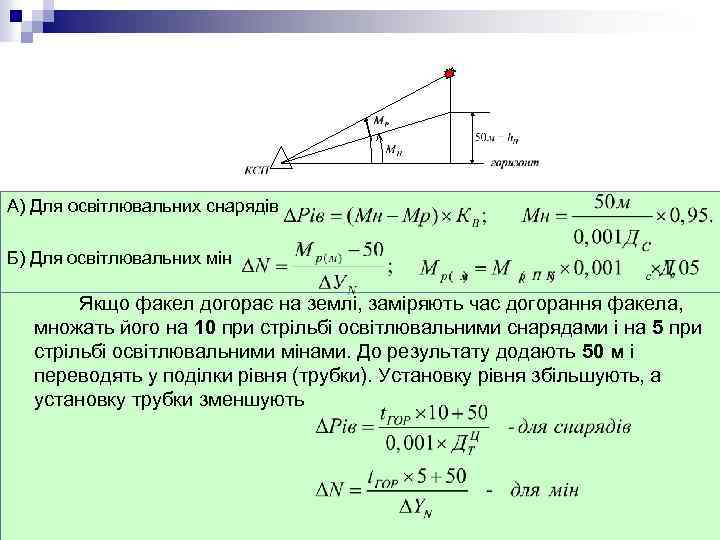

А) Для освітлювальних снарядів Б) Для освітлювальних мін Якщо факел догорає на землі, заміряють час догорання факела, множать його на 10 при стрільбі освітлювальними снарядами і на 5 при стрільбі освітлювальними мінами. До результату додають 50 м і переводять у поділки рівня (трубки). Установку рівня збільшують, а установку трубки зменшують

умовах якщо водною стрільби поверхнею, В над факел не повністю згорів у повітрі і перестав горіти у момент доторкання до водної поверхні, на цих же установках здійснюють ще один постріл освітлювальним снарядом. У момент розриву освітлювального снаряду у повітрі запускають секундомір і заміряють час горіння факела до моменту його доторкання до водної поверхні (з часу повного горіння віднімають фактичний час горіння), отриману різницю перемножують на середню швидкість зниження факела(10 м/с – для снарядів та 5 м/с – для мінометів), та отриманий результат додають до найвигіднішої висоти затухання факелу (300 м).

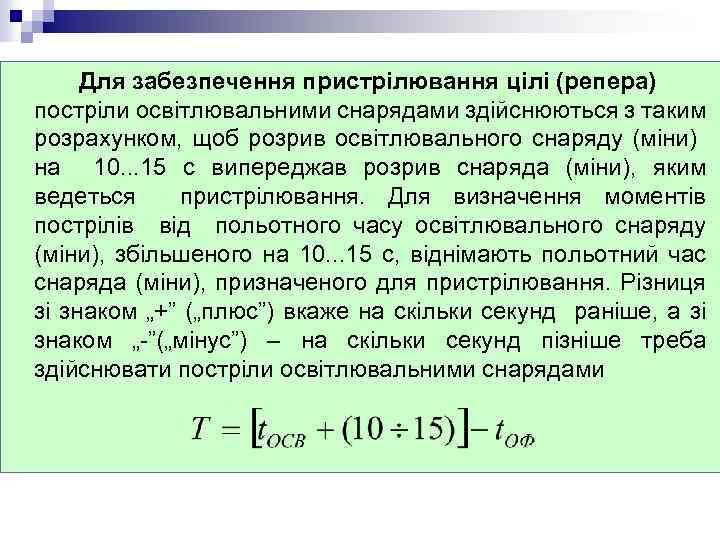

Для забезпечення пристрілювання цілі (репера) постріли освітлювальними снарядами здійснюються з таким розрахунком, щоб розрив освітлювального снаряду (міни) на 10. . . 15 с випереджав розрив снаряда (міни), яким ведеться пристрілювання. Для визначення моментів пострілів від польотного часу освітлювального снаряду (міни), збільшеного на 10. . . 15 с, віднімають польотний час снаряда (міни), призначеного для пристрілювання. Різниця зі знаком „+” („плюс”) вкаже на скільки секунд раніше, а зі знаком „-”(„мінус”) – на скільки секунд пізніше треба здійснювати постріли освітлювальними снарядами

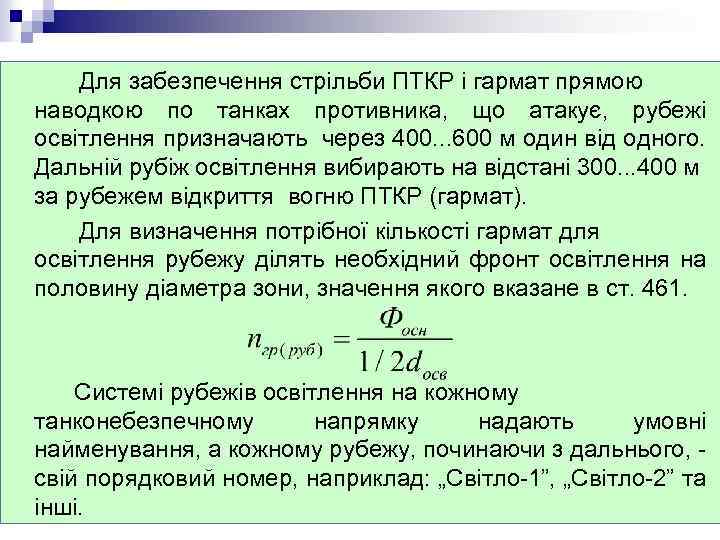

Для забезпечення стрільби ПТКР і гармат прямою наводкою по танках противника, що атакує, рубежі освітлення призначають через 400. . . 600 м один від одного. Дальній рубіж освітлення вибирають на відстані 300. . . 400 м за рубежем відкриття вогню ПТКР (гармат). Для визначення потрібної кількості гармат для освітлення рубежу ділять необхідний фронт освітлення на половину діаметра зони, значення якого вказане в ст. 461. Системі рубежів освітлення на кожному танконебезпечному напрямку надають умовні найменування, а кожному рубежу, починаючи з дальнього, свій порядковий номер, наприклад: „Світло-1”, „Світло-2” та інші.

З А Н Я Т Т Я 2 -е “УРАЖЕННЯ ЦІЛЕЙ ПРИ ПЕРІОДИЧНОМУ ОСВІТЛЕННІ МІІСЦЕВОСТІ. ” Підготовка стрільби і управління вогнем вночі Для підготовки до стрільби вночі в ході бойових дій в денний час проводять наступні заходи: обирають та готують спостережні пункти якнайближче до противника; q забезпечують спостережні пункти приладами нічного спостереження; q забезпечують спостережні пункти та вогневі позиції достатньою кількістю засобів освітлення. q

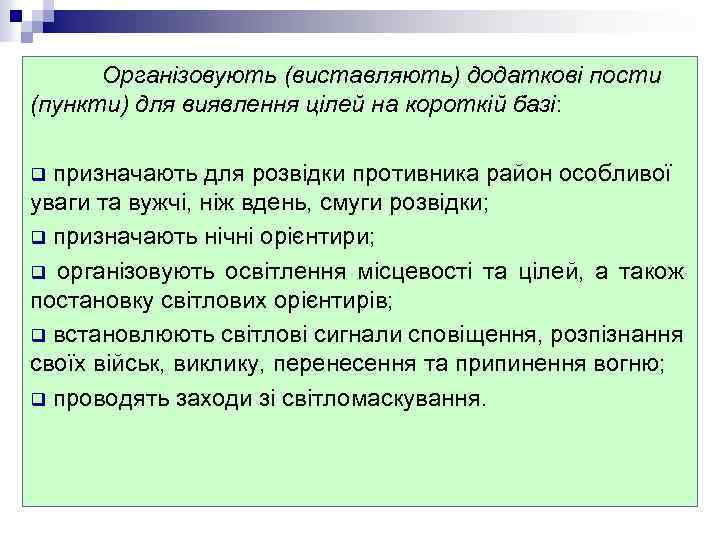

Організовують (виставляють) додаткові пости (пункти) для виявлення цілей на короткій базі: призначають для розвідки противника район особливої уваги та вужчі, ніж вдень, смуги розвідки; q призначають нічні орієнтири; q організовують освітлення місцевості та цілей, а також постановку світлових орієнтирів; q встановлюють світлові сигнали сповіщення, розпізнання своїх військ, виклику, перенесення та припинення вогню; q проводять заходи зі світломаскування. q

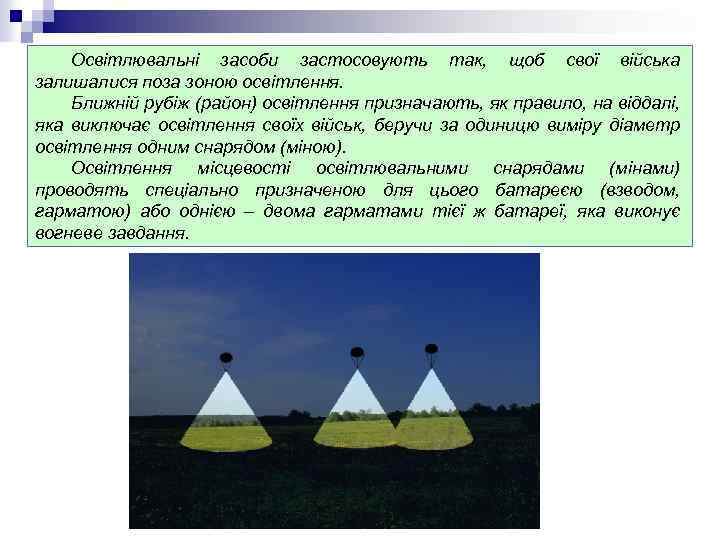

Освітлювальні засоби застосовують так, щоб свої війська залишалися поза зоною освітлення. Ближній рубіж (район) освітлення призначають, як правило, на віддалі, яка виключає освітлення своїх військ, беручи за одиницю виміру діаметр освітлення одним снарядом (міною). Освітлення місцевості освітлювальними снарядами (мінами) проводять спеціально призначеною для цього батареєю (взводом, гарматою) або однією – двома гарматами тієї ж батареї, яка виконує вогневе завдання.

Характеристика освітлювальних снарядів і мін Найменування освітлювального снаряду (міни) Дальність, м найменша найбільша Час освітлення, сек. Діаметр освітлення, м Найвигідніша висота початку освітлення, м Швидкість падіння факелу, м/сек 122 -мм гаубичний (Д-30) 132 -мм гарматній (2 С 3) 2600 15290 30 800 400 9 3600 14061 50 800 500 10 120 -мм міномет 1980 5500 45 800 500 4 -5 Пристрілка освітлювальними снарядами Район, що підлягає освітленню, пристрілюють освітлювальними снарядами (мінами), добиваючись надійної освітленості місцевості (цілі). Пристрілку починають одиночними пострілами однієї гармати. За результатами спостереження, якщо потрібно, вводять коректури дальності, напряму та висоти. Ознакою найвигіднішої висоти розривів освітлювальних снарядів є повне згорання факела до паління на землю, але не вище 50 м.

Якщо факели догорають на землі, то установку рівня (для гармат) слід збільшити на величину, відповідно до 50 м, з урахуванням часу догорання факела на землі (для мінометів зменшують установку трубки).

Якщо факели згорають на висоті більше 50 м, то з величини кута, відповідного 50 м, віднімають величину виміряного вертикального кута на точку, в якій припиняється горіння факела, і розраховують коректуру рівня (трубки).

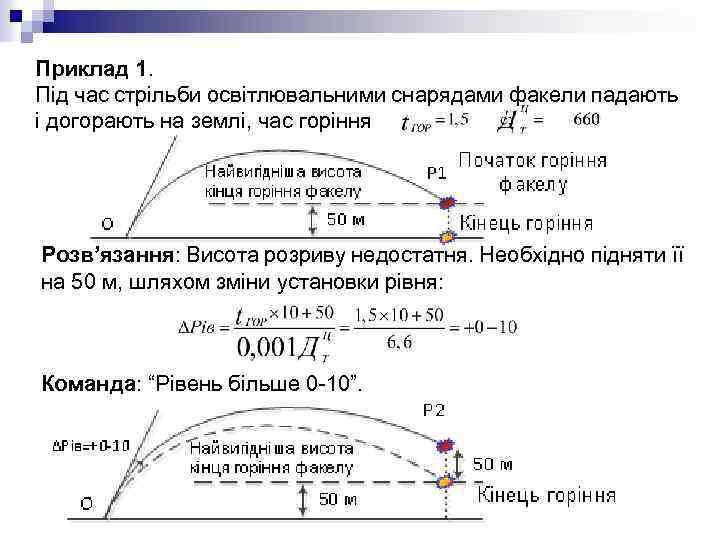

Приклад 1. Під час стрільби освітлювальними снарядами факели падають і догорають на землі, час горіння Розв’язання: Висота розриву недостатня. Необхідно підняти її на 50 м, шляхом зміни установки рівня: Команда: “Рівень більше 0 -10”.

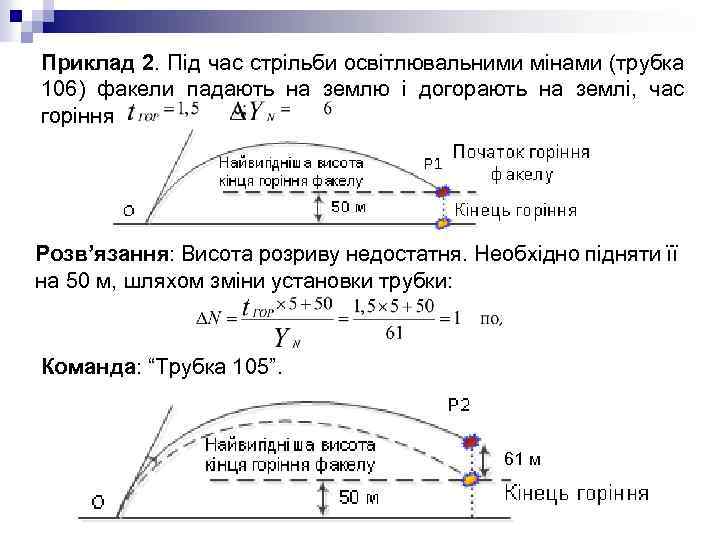

Приклад 2. Під час стрільби освітлювальними мінами (трубка 106) факели падають на землю і догорають на землі, час горіння Розв’язання: Висота розриву недостатня. Необхідно підняти її на 50 м, шляхом зміни установки трубки: Команда: “Трубка 105”. 61 м

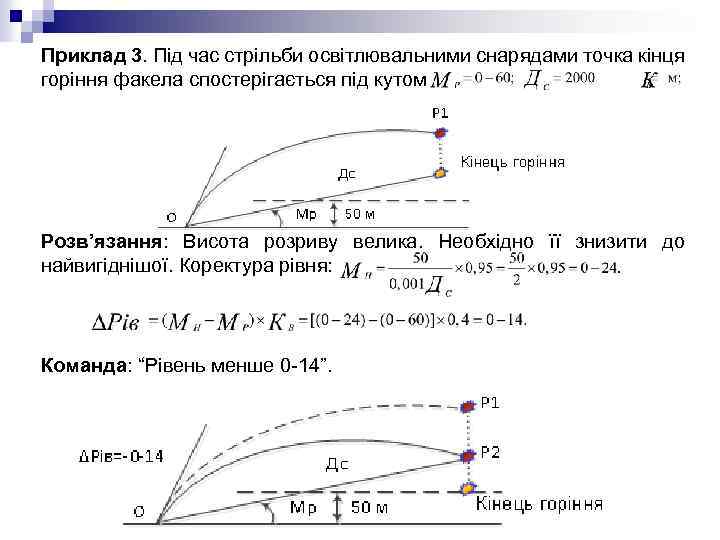

Приклад 3. Під час стрільби освітлювальними снарядами точка кінця горіння факела спостерігається під кутом Розв’язання: Висота розриву велика. Необхідно її знизити до найвигіднішої. Коректура рівня: Команда: “Рівень менше 0 -14”.

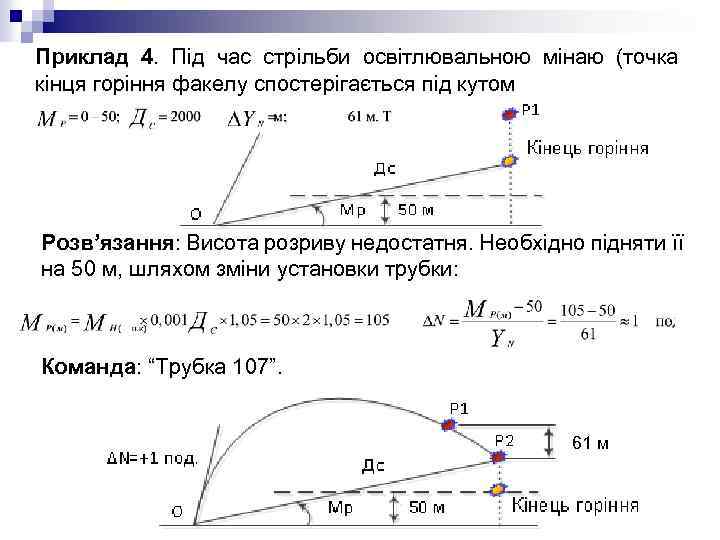

Приклад 4. Під час стрільби освітлювальною мінаю (точка кінця горіння факелу спостерігається під кутом Розв’язання: Висота розриву недостатня. Необхідно підняти її на 50 м, шляхом зміни установки трубки: Команда: “Трубка 107”. 61 м

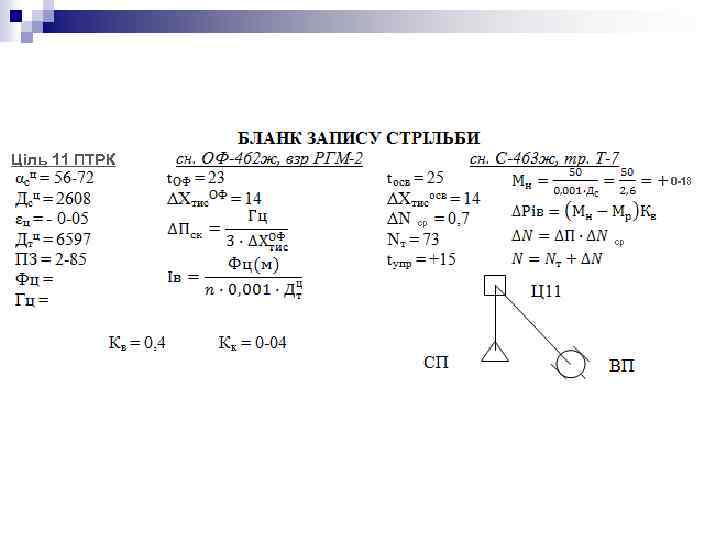

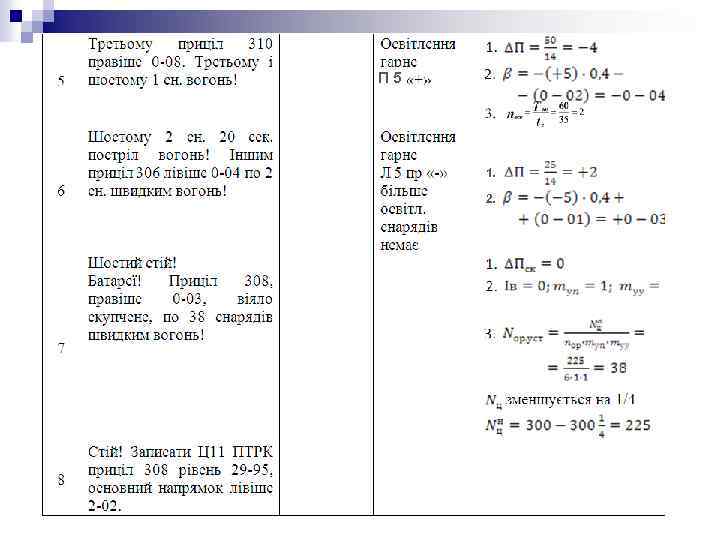

Ціль 11 ПТРК 0 -18 ср ср

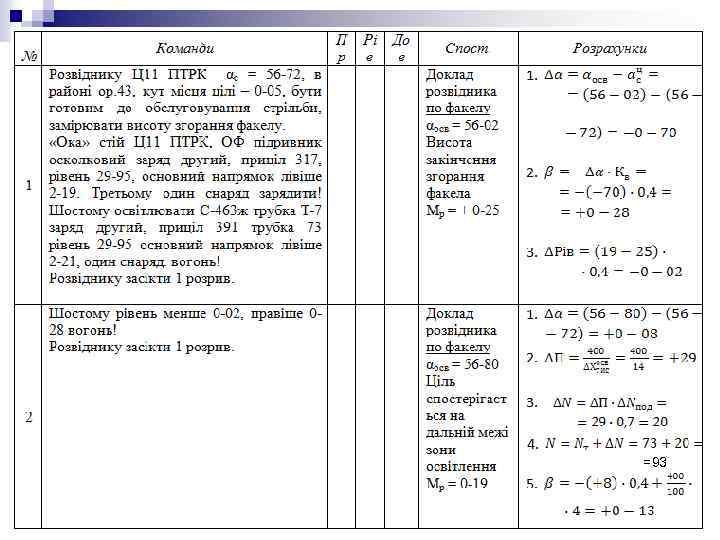

=93

Л 10 «-»

П 5 1. 2.
