Сумматор Принцип действия Его применение Выполнил студент 32

Сумматор. Принцип действия. Его применение. Выполнил: студент 32 АСОИи. У группы Маймур С. В.

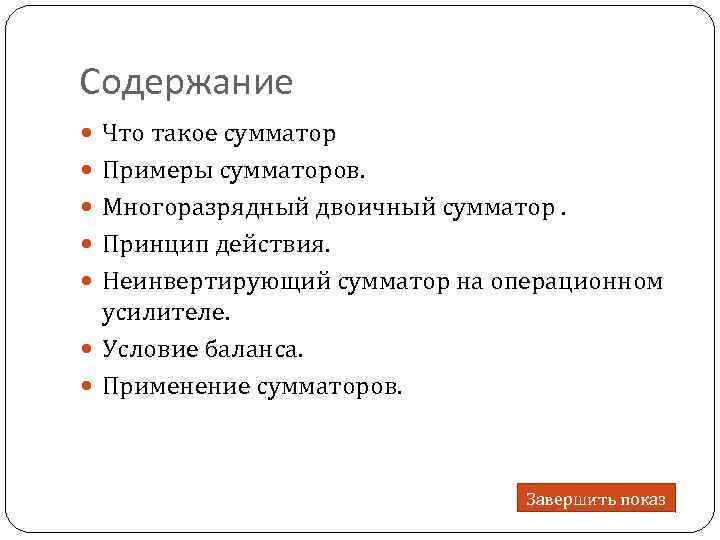

Содержание Что такое сумматор Примеры сумматоров. Многоразрядный двоичный сумматор. Принцип действия. Неинвертирующий сумматор на операционном усилителе. Условие баланса. Применение сумматоров. Завершить показ

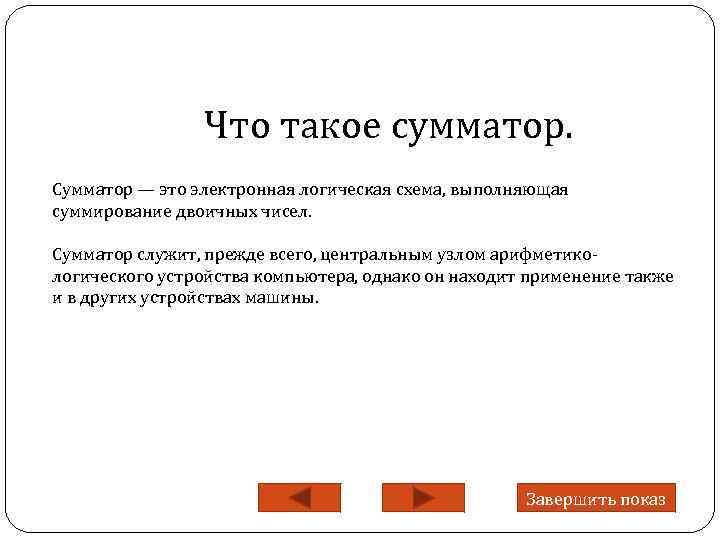

Что такое сумматор. Сумматор — это электронная логическая схема, выполняющая суммирование двоичных чисел. Сумматор служит, прежде всего, центральным узлом арифметикологического устройства компьютера, однако он находит применение также и в других устройствах машины. Завершить показ

Примеры сумматоров. Завершить показ

Многоразрядный двоичный сумматор. Многоразрядный двоичный сумматор, предназначенный для сложения многоразрядных двоичных чисел, представляет собой комбинацию одноразрядных сумматоров, с рассмотрения которых мы и начнём. Условное обозначение одноразрядного сумматора на рис. 1 Завершить показ

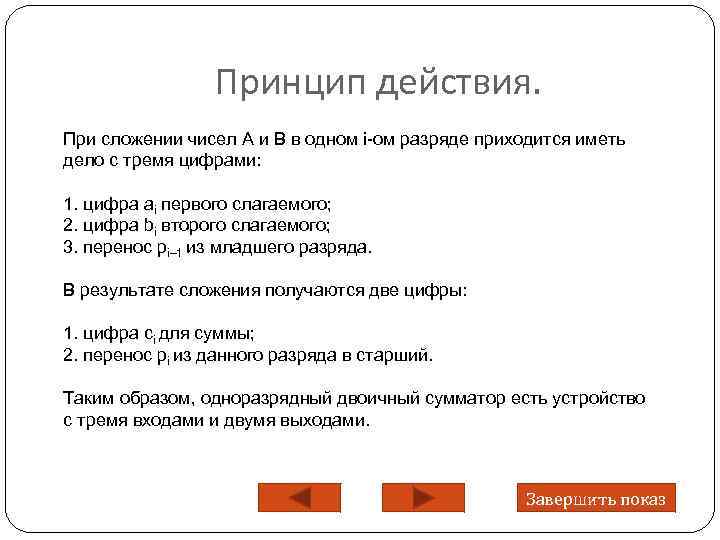

Принцип действия. При сложении чисел A и B в одном i-ом разряде приходится иметь дело с тремя цифрами: 1. цифра ai первого слагаемого; 2. цифра bi второго слагаемого; 3. перенос pi– 1 из младшего разряда. В результате сложения получаются две цифры: 1. цифра ci для суммы; 2. перенос pi из данного разряда в старший. Таким образом, одноразрядный двоичный сумматор есть устройство с тремя входами и двумя выходами. Завершить показ

Неинвертирующий сумматор на операционном усилителе. Неинвертирующий сумматор формирует алгебраическую сумму нескольких напряжений не изменяя её знак. На рисунке приведена схема неинвертирующего сумматора, рассмотрим его работу: Будем считать ОУ идеальным (Iвх=0) и запишем уравнения для обоих входов ОУ из условия равенства напряжений на них: Для неинвертирующего входа: U 1=Uin 1 -I 1*R 1 U 1=Uin 2 -I 2*R 2 U 1=-I 3*R 3 Для инвертирующего входа: U 1=-I 4*R 4 Uout=U 1+Iос*Rос Выразим все токи из первой системы: I 1=(Uin 1 -U 1)/R 1 I 2=(Uin 2 -U 2)/R 2 I 3=-U 1/R 3 Завершить показ

Условие баланса. Если выполняется соотношение: (**), то получаем: Uout=Uin 1*K 1+Uin 2*K 2 При этом соотношение (**) называется условием баланса. Если его преобразовать, получим: Rос/R 4=R 3/R 1+R 3/R 2 - условие баланса Завершить показ

Применение сумматоров. Самое распространение применение сумматоры находят в составе арифметико – логического устройства процессора. Кроме использования сумматоров по их прямому назначению, они широко применяются при построении самых различных схем, узлов и операционных блоков. Сумматор является ядром арифметическо-логического устройства (АЛУ), выпускаемого в виде специализированной ИС, причем само АЛУ является ядром процессорных элементов. Чрезвычайно широкое применение находят четверть-сумматоры (элементы "сумма по модулю 2"), реализуемые во многих сериях. Отметим еще несколько примеров использования сумматоров: двоично-десятичные сумматоры, инкременторы и декременторы, цифровые матричные умножители, цифровые фильтры, преобразователи кодов, счетчики и пересчетные устройства, пороговые схемы, линейные цифровые автоматы и др. Завершить показ
