Суффиксное дерево компактное представление дерева всех суффиксов текста

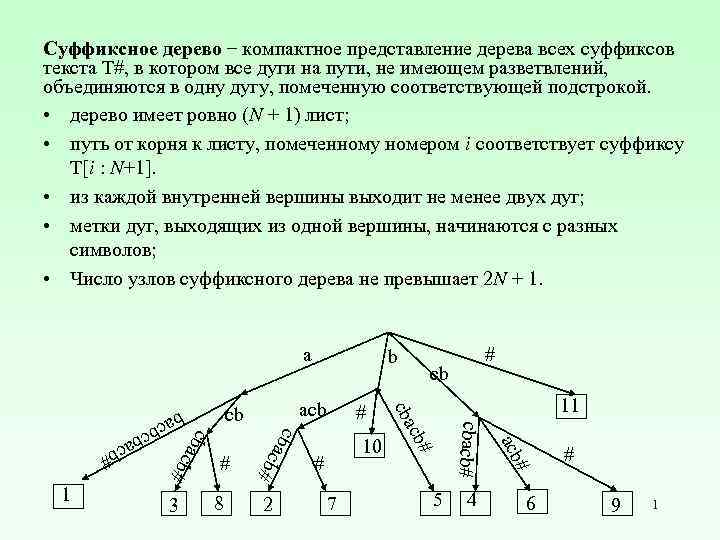

Суффиксное дерево компактное представление дерева всех суффиксов текста Т#, в котором все дуги на пути, не имеющем разветвлений, объединяются в одну дугу, помеченную соответствующей подстрокой. • дерево имеет ровно (N + 1) лист; • путь от корня к листу, помеченному номером i соответствует суффиксу T[i : N+1]. • из каждой внутренней вершины выходит не менее двух дуг; • метки дуг, выходящих из одной вершины, начинаются с разных символов; • Число узлов суффиксного дерева не превышает 2 N + 1. a 7 5 4 # bac 2 acb 8 # cbacb# 3 10 11 cb# # cb acb c # # # cb cba acb cb ba cb# bcb acb # 1 b 6 # 9 1

Неявное суффиксное дерево содержит все суффиксы текста Т, но не каждому суффиксу соответствует отдельный лист. T = abacbcbacb a b cb 5 4 # 7 acb b bac cba cb bac 2 cbacb# 8 # 11 cb# 3 10 6 # cb cba # cb acb c ba cb# # # acb cb b b acb cb 4 5 2 3 a bcb acb # 1 cbacb cba ac c b cba c cb b acb 1 6 # 9 2

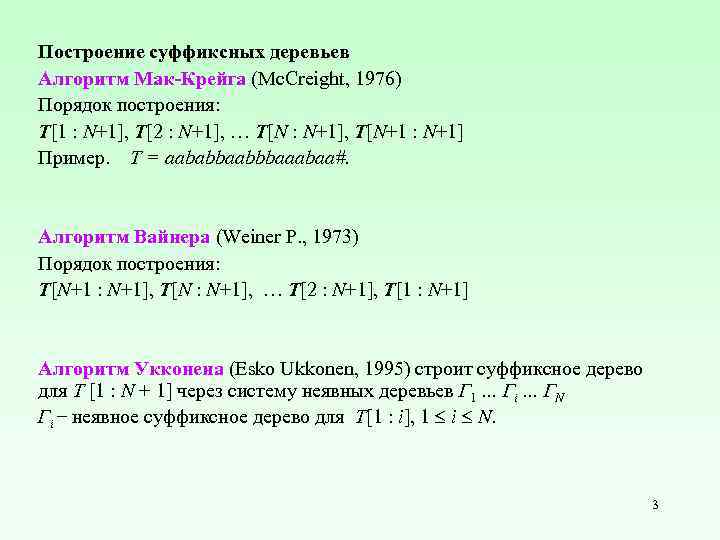

Построение суффиксных деревьев Алгоритм Мак-Крейга (Mc. Creight, 1976) Порядок построения: T[1 : N+1], T[2 : N+1], … T[N : N+1], T[N+1 : N+1] Пример. T = aababbaabbbaaabaa#. Алгоритм Вайнера (Weiner P. , 1973) Порядок построения: T[N+1 : N+1], T[N : N+1], … T[2 : N+1], T[1 : N+1] Алгоритм Укконена (Esko Ukkonen, 1995) строит суффиксное дерево для T [1 : N + 1] через систему неявных деревьев Г 1 … Гi … ГN Гi неявное суффиксное дерево для T[1 : i], 1 i N. 3

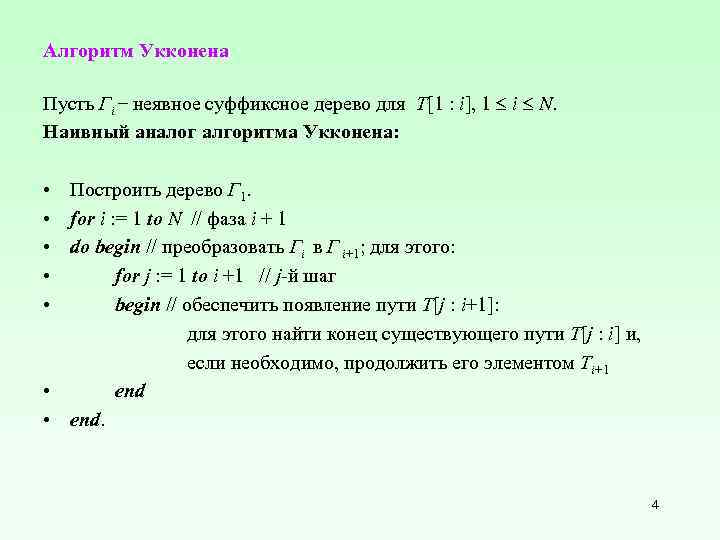

Алгоритм Укконена Пусть Гi неявное суффиксное дерево для T[1 : i], 1 i N. Наивный аналог алгоритма Укконена: • Построить дерево Г 1. • for i : = 1 to N // фаза i + 1 • do begin // преобразовать Гi в Г i+1; для этого: • for j : = 1 to i +1 // j-й шаг • begin // обеспечить появление пути T[j : i+1]: для этого найти конец существующего пути T[j : i] и, если необходимо, продолжить его элементом Ti+1 • end. 4

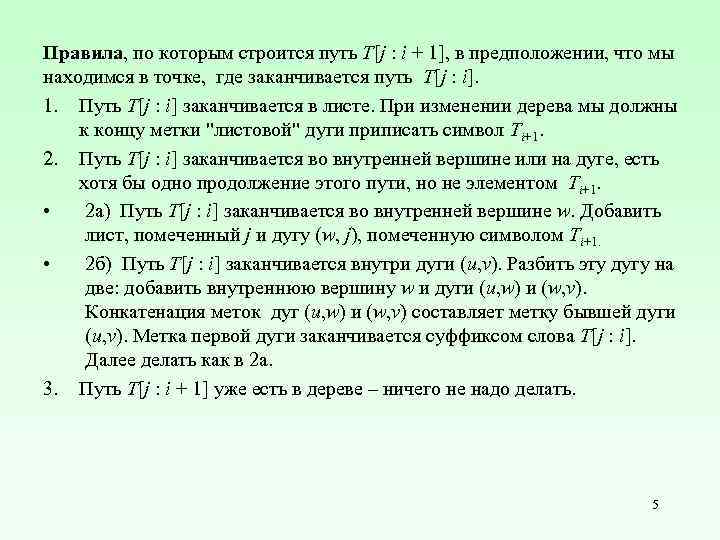

Правила, по которым строится путь T[j : i + 1], в предположении, что мы находимся в точке, где заканчивается путь T[j : i]. 1. Путь T[j : i] заканчивается в листе. При изменении дерева мы должны к концу метки "листовой" дуги приписать символ Ti+1. 2. Путь T[j : i] заканчивается во внутренней вершине или на дуге, есть хотя бы одно продолжение этого пути, но не элементом Ti+1. • 2 а) Путь T[j : i] заканчивается во внутренней вершине w. Добавить лист, помеченный j и дугу (w, j), помеченную символом Ti+1. • 2 б) Путь T[j : i] заканчивается внутри дуги (u, v). Разбить эту дугу на две: добавить внутреннюю вершину w и дуги (u, w) и (w, v). Конкатенация меток дуг (u, w) и (w, v) составляет метку бывшей дуги (u, v). Метка первой дуги заканчивается суффиксом слова T[j : i]. Далее делать как в 2 а. 3. Путь T[j : i + 1] уже есть в дереве – ничего не надо делать. 5

Замечания к реализации. • Сжатие дуговых меток. Вместо подстроки, дугу помечаем парой индексов (k, p), или (j, e), e : = i + 1. • К правилу 3. Путь T[j : i + 1] есть в текущем дереве. k T[j : i + 1] = T[k : p] (k < j, p < i + 1). Тогда T[j + 1: i + 1] = T[k +1 : p]. Путь T[k +1 : p] есть в Гi. То же самое для T[j + 2: i + 1] … Внутренний цикл заканчивается на первом j*, при котором T[j* : i + 1] есть в текущем дереве. • К правилу 1. Если путь T[j' : i] заканчивается в листе, то F(T[j' : i]) = 1. Но тогда F(T[j' – 1 : i]) = 1, и слово T[j' – 1 : i] тоже заканчивается в некотором листе. Это же верно для всех j < j'. Внутренний цикл алгоритма можно начинать не с 1, а с такого j' + 1, что путь T[j': i] заканчивается в листе, а путь T[j'+ 1: i] – во внутренней вершине. Осталось понять, как найти это j'. • К правилу 2 и нахождению j'. Стал листом – листом и останешься. Любое использование правила 2 создает новый лист, причем листья добавляются в порядке возрастания их меток. Пусть в фазе i создан лист j'i (т. е. путь T[j'i : i] теперь заканчивается в листе). В фазе i + 1, при рассмотрении j = j'i мы попадаем в этот самый лист, т. е. используем правило 1. Поэтому начинать внутренний цикл надо с j* – наименьшего j, при котором выполнилось правило 3 на предыдущей (i-й) фазе. 6

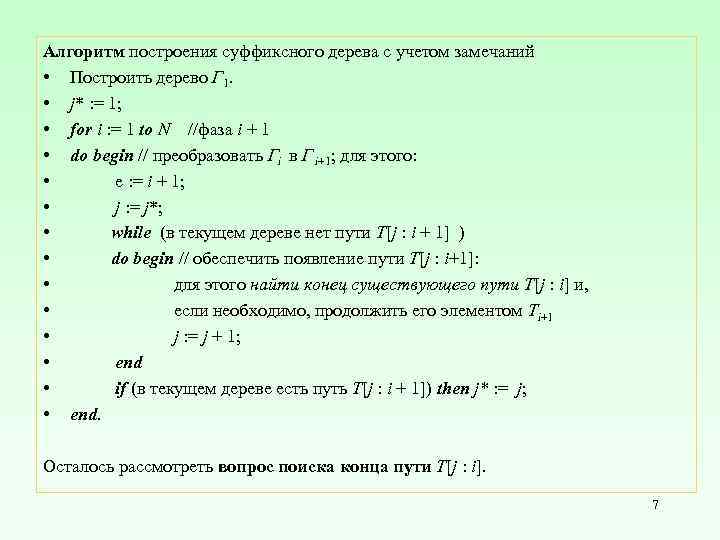

Алгоритм построения суффиксного дерева с учетом замечаний • Построить дерево Г 1. • j* : = 1; • for i : = 1 to N //фаза i + 1 • do begin // преобразовать Гi в Г i+1; для этого: • e : = i + 1; • j : = j*; • while (в текущем дереве нет пути T[j : i + 1] ) • do begin // обеспечить появление пути T[j : i+1]: • для этого найти конец существующего пути T[j : i] и, • если необходимо, продолжить его элементом Ti+1 • j : = j + 1; • end • if (в текущем дереве есть путь T[j : i + 1]) then j* : = j; • end. Осталось рассмотреть вопрос поиска конца пути T[j : i]. 7

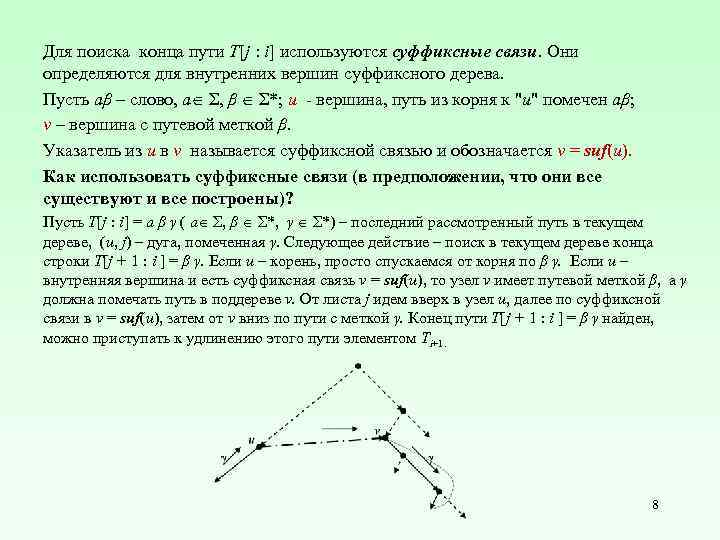

Для поиска конца пути T[j : i] используются суффиксные связи. Они определяются для внутренних вершин суффиксного дерева. Пусть aβ – слово, a Σ, β Σ*; u - вершина, путь из корня к "u" помечен aβ; v – вершина с путевой меткой β. Указатель из u в v называется суффиксной связью и обозначается v = suf(u). Как использовать суффиксные связи (в предположении, что они все существуют и все построены)? Пусть T[j : i] = a β γ ( a Σ, β Σ*, γ Σ*) – последний рассмотренный путь в текущем дереве, (u, j) – дуга, помеченная γ. Следующее действие – поиск в текущем дереве конца строки T[j + 1 : i ] = β γ. Если u – корень, просто спускаемся от корня по β γ. Если u – внутренняя вершина и есть суффиксная связь v = suf(u), то узел v имеет путевой меткой β, а γ должна помечать путь в поддереве v. От листа j идем вверх в узел u, далее по суффиксной связи в v = suf(u), затем от v вниз по пути с меткой γ. Конец пути T[j + 1 : i ] = β γ найден, можно приступать к удлинению этого пути элементом Ti+1. 8

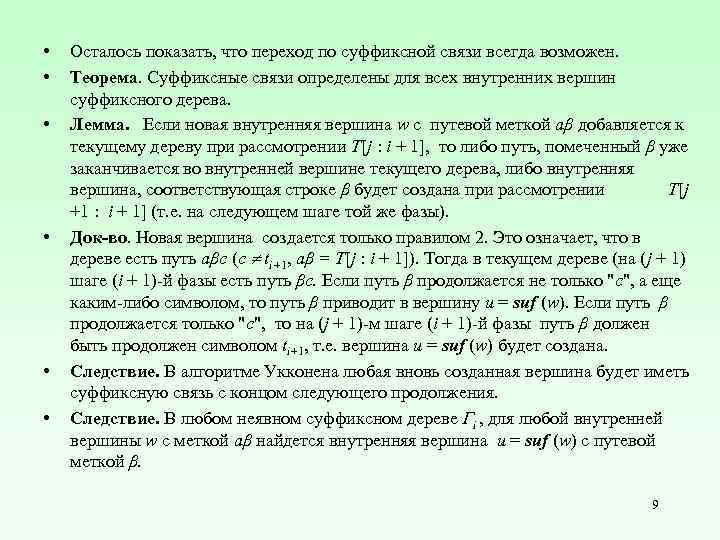

• • • Осталось показать, что переход по суффиксной связи всегда возможен. Теорема. Суффиксные связи определены для всех внутренних вершин суффиксного дерева. Лемма. Если новая внутренняя вершина w c путевой меткой aβ добавляется к текущему дереву при рассмотрении T[j : i + 1], то либо путь, помеченный β уже заканчивается во внутренней вершине текущего дерева, либо внутренняя вершина, соответствующая строке β будет создана при рассмотрении T[j +1 : i + 1] (т. е. на следующем шаге той же фазы). Док-во. Новая вершина создается только правилом 2. Это означает, что в дереве есть путь aβc (c ti+1, aβ = T[j : i + 1]). Тогда в текущем дереве (на (j + 1) шаге (i + 1)-й фазы есть путь βс. Если путь β продолжается не только "с", а еще каким-либо символом, то путь β приводит в вершину u = suf (w). Если путь β продолжается только "с", то на (j + 1)-м шаге (i + 1)-й фазы путь β должен быть продолжен символом ti+1, т. е. вершина u = suf (w) будет создана. Следствие. В алгоритме Укконена любая вновь созданная вершина будет иметь суффиксную связь с концом следующего продолжения. Следствие. В любом неявном суффиксном дереве Гi , для любой внутренней вершины w с меткой aβ найдется внутренняя вершина u = suf (w) с путевой меткой β. 9

Окончательный вариант "действий" во внутреннем цикле алгоритма (построение пути T[j : i+1]) выглядит следующим образом: • 1. От конца пути T[j – 1 : i] идем вверх до первой внутренней вершины v, имеющей исходящую суффиксную связь, либо до корня. Пусть γ – строка между v и концом пути T[j – 1 : i] (возможно, пустая). • 2. Если v – корень, пройти от корня по пути T[j : i]. Если v – внутренняя вершина, пройти по суффиксной связи из v в u = suf(v), затем от u вниз по пути с меткой γ. // Конец пути T[j + 1 : i ] = β γ найден, можно приступать к удлинению этого пути элементом Ti+1. • 3. Если строки T[j : i + 1] в текущем дереве еще нет, выполняем действия по правилу 2, в частности создаем новую внутреннюю вершину w'. • 4. Если в конце пути T[j – 1 : i] была построена новая внутренняя вершина w, устанавливаем суффиксную связь w → w'. Лемма. Пусть v → u – суффиксная связь, проходимая во время работы алгоритма Укконена. Если вершинная глубина v превосходит вершинную глубину u, то не более чем на единицу. Теорема. Алгоритм Укконена строит суффиксное дерево для текста длины N за время O(N). 10

• Пример. T = aababbaabbbaaabaa#. 11

Алгоритм Вайнера (Weiner P. , 1973) изначально был предназначен для построения компактного дерева префикс-идентификаторов, но мы рассмотрим идеи этого алгоритма в приложении к построению суффиксного дерева. • Порядок добавления суффиксов в дерево: • T[N + 1 : N + 1], T[N 1 : N + 1], … T[2 : N + 1], T[1 : N + 1]. • Через Di обозначим суффиксное дерево для T[i : N + 1]. • Определение. Для любой позиции i обозначим Head(i)– самый длинный префикс T[i : N + 1], совпадающий с подстрокой T[i +1 : N + 1]. Наивный аналог алгоритма Вайнера тогда выглядит следующий образом: • for i : = N downto 1 • do begin • найти конец пути с меткой Head(i)в дереве Di+1; • если в конце Head(i) вершины нет, создать ее. Пусть w – эта вершина, старая или новая. Если w создана, расщепить существующую дугу и ее метку так, чтобы w имела путевую метку Head(i). Создать новый лист с номером i и дугу (w, i), помеченную оставшимися символами T[i : N + 1] • end; 12

Для эффективного поиска Head(i) используются два вектора: I – индикаторный вектор, L – вектор связей. Длина векторов = |Σ|. I, L сопоставляются каждой внутренней вершине и корню. Пусть u вершина дерева Di+1 с путевой меткой α; x Σ. • Iu(x) = 1, если в Di +1 существует путь от корня, помеченный xα, else Iu(x) = 0. • Lu(x) = u', если u' – вершина с путевой меткой xα, else Lu(x) = null. Переход от Di+1 к построению Di. От листа i + 1, вверх до вершины v, для которой Iv(T[i])= 1. Далее наверх до v' | Lv'(T[i]) = v'' ≠ null. Пусть li – число символов на пути от v к v'. Head(i) заканчивается на дуге, идущей из v'' через li символов. Как корректировать векторы. • Если алгоритм нашел вершину v с путевой меткой α, для которой Iv(T[i])= 1, то вершина w имеет путевой меткой T[i]α. Lv(T[i]) должно указывать на w. • Если вершина w только создана, все элементы ее вектора связей пустые. • Для каждой вершины u на пути от корня до листа i + 1 должно быть установлено Iu(T[i])= 1. Для вершин выше v это уже выполняется, поэтому менять значение индикаторного вектора нужно по пути от листа i + 1 до v. • Когда новая вершина w создается внутри дуги (v'', z), ее индикаторный вектор нужно скопировать из индикаторного вектора z. • Дуговые метки, как и в алгоритме Укконена, реализуются индексными парами. 13

Задачи, решаемые с помощью суффиксного дерева: • Поиск образца: P = bacb; P = bbc; • Последовательный поиск множества образцов: Aho-Corasick или суффиксное дерево? • Определение длины максимального повтора в тексте • Обнаружение всех «нерасширяемых» повторов • Наименьший k-повтор. Найти подстроку наименьшей длины, число вхождений которой в текст равно k. • … • Вычисление всех характеристик полного частотного спектра текста a 7 5 4 # bac 2 acb 8 # cbacb# 3 10 11 cb# # cb acb c # # # cb cba acb cb ba cb# bcb acb # 1 b 6 # 9 14

Задачи, решаемые с помощью суффиксного дерева: • Наибольшая общая подстрока двух строк. Обобщенное суффиксное дерево T 1 = abacbcbacb#; T 2 = aabb$; • Поиск палиндромов : T 1 = Т; T 2 = TR $ a abb$ 2; 1 1; 5 1; 4 # 1; 7 1; 11 acb ac 1; 2 # # cb cbacb# 1; 3 1; 8 2; 3 2; 4 b# # cb acb # # acb b$ cbac 1; 10 ba cb# bc ba cb # 1; 1 cb c 2; 2 2; 5 $ b b$ b 1; 6 # 1; 9 15

Задачи, решаемые с помощью суффиксного дерева: • • Общие подстроки более чем двух строк; Задача загрязнения ДНК. Даны строки S 1 и S 2: S 1 вновь расшифрованная ДНК, S 2 комбинация источников возможного загрязнения. Найти все подстроки S 2, которые встречаются в S 1 и длина которых не меньше заданного l; Задача о праймере. Дан набор строк {T 1 … TZ} в алфавите . Построить кратчайшую строку S над , которая не встречается как подстрока ни в одном из{T 1 … TZ}. Другой вариант задачи: Задана строка P. Найти подстроки P, не встречающиеся как подстроки в {T 1 … TZ}. Или так: для каждого i вычислить кратчайшую подстроку P, начинающуюся с позиции i и не встречающуюся в качестве подстроки в {T 1 … TZ}. Суффиксно-префиксные совпадения всех пар строк (из заданного множества строк); Задача о наибольшем общем «продолжении» . Найти длину наибольшего общего префикса i-го суффикса строки S 1 и j-го суффикса строки S 2 16

17

• Суффиксный массив для строки T[1 : N] есть массив целых чисел от 1 до N, определяющий лексический порядок всех суффиксов стоки T. Пример T = mississippi Pos = (11, 8, 5, 2, 1, 10, 9, 7, 4, 6, 3) 11 i 8 ippi 5 issippi 2 ississippi 1 mississippi 10 pi 9 ppi 7 sippi 4 sissippi 6 ssippi 3 ssissippi 18

Суффиксный массив для строки T[1 : N] есть массив целых чисел от 1 до N, определяющий лексический порядок всех суффиксов стоки T. Пример: T = abacbcbacb. Суффиксный массив – построение путём лексического обхода суффиксного дерева (# < a < b < c) Pos = (1, 8, 3, 10, 7, 2, 5, 9, 6, 4) a 7 5 4 # bac 2 acb 8 # cbacb# 3 10 11 cb# # cb acb c # # # cb cba acb cb ba cb# bcb acb # 1 b 6 # 9 19
