Südmersen Taktische Ventilation Taktische Ventilation Inhalt Inhalt Wärmestau:

Südmersen Taktische Ventilation Taktische Ventilation

Inhalt Inhalt

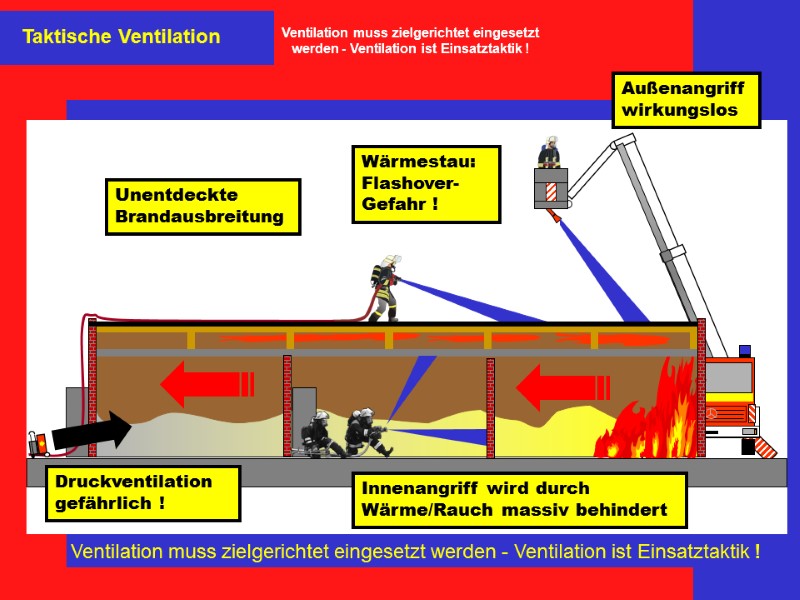

Wärmestau: Flashover-Gefahr ! Unentdeckte Brandausbreitung Innenangriff wird durch Wärme/Rauch massiv behindert Außenangriff wirkungslos Druckventilation gefährlich ! Taktische Ventilation Ventilation muss zielgerichtet eingesetzt werden - Ventilation ist Einsatztaktik ! Ventilation muss zielgerichtet eingesetzt werden - Ventilation ist Einsatztaktik !

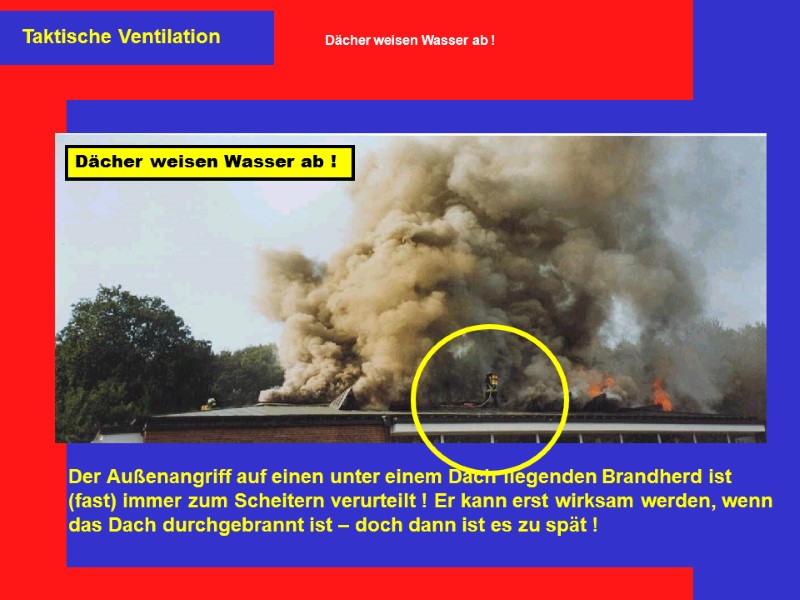

Taktische Ventilation Der Außenangriff auf einen unter einem Dach liegenden Brandherd ist (fast) immer zum Scheitern verurteilt ! Er kann erst wirksam werden, wenn das Dach durchgebrannt ist – doch dann ist es zu spät ! Dächer weisen Wasser ab ! Dächer weisen Wasser ab !

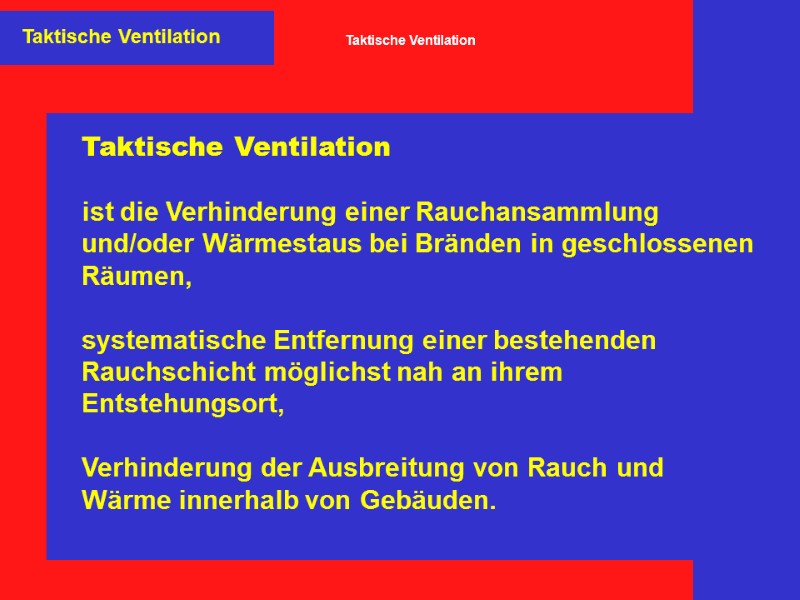

Taktische Ventilation ist die Verhinderung einer Rauchansammlung und/oder Wärmestaus bei Bränden in geschlossenen Räumen, systematische Entfernung einer bestehenden Rauchschicht möglichst nah an ihrem Entstehungsort, Verhinderung der Ausbreitung von Rauch und Wärme innerhalb von Gebäuden. Taktische Ventilation Taktische Ventilation

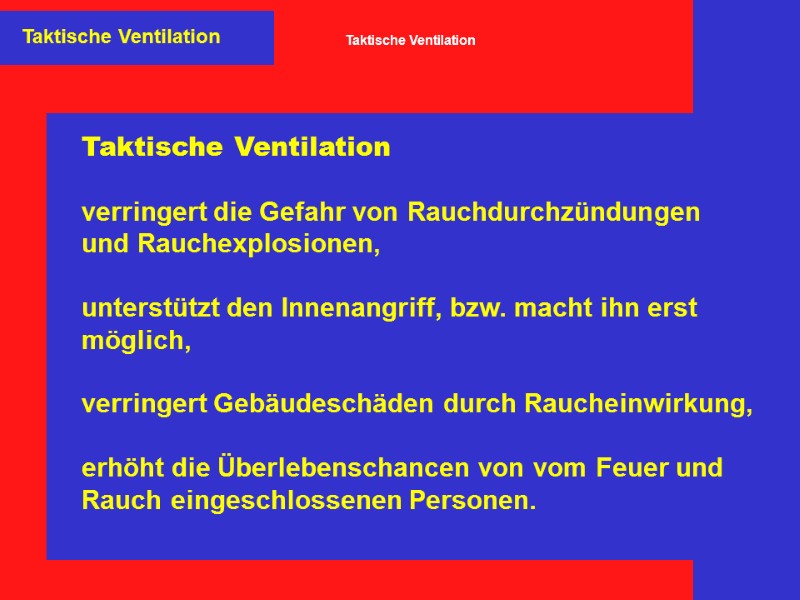

Taktische Ventilation verringert die Gefahr von Rauchdurchzündungen und Rauchexplosionen, unterstützt den Innenangriff, bzw. macht ihn erst möglich, verringert Gebäudeschäden durch Raucheinwirkung, erhöht die Überlebenschancen von vom Feuer und Rauch eingeschlossenen Personen. Taktische Ventilation Taktische Ventilation

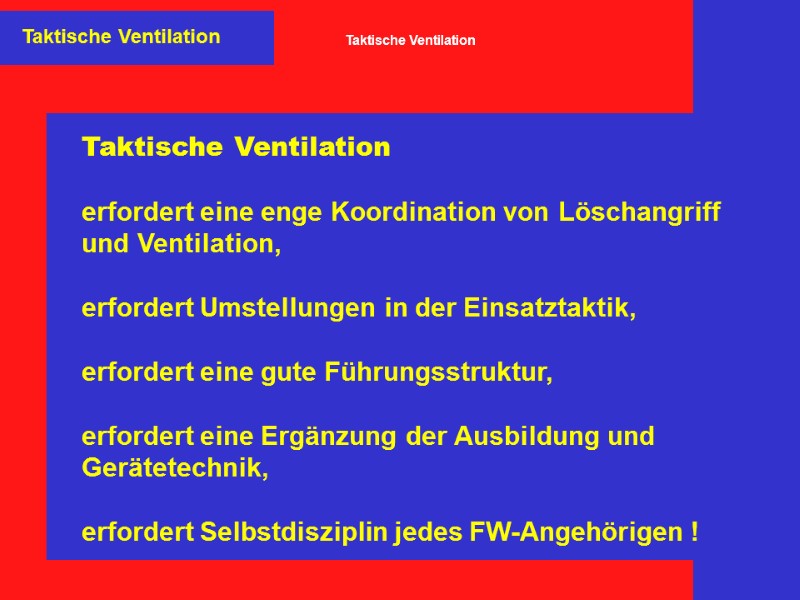

Taktische Ventilation erfordert eine enge Koordination von Löschangriff und Ventilation, erfordert Umstellungen in der Einsatztaktik, erfordert eine gute Führungsstruktur, erfordert eine Ergänzung der Ausbildung und Gerätetechnik, erfordert Selbstdisziplin jedes FW-Angehörigen ! Taktische Ventilation Taktische Ventilation

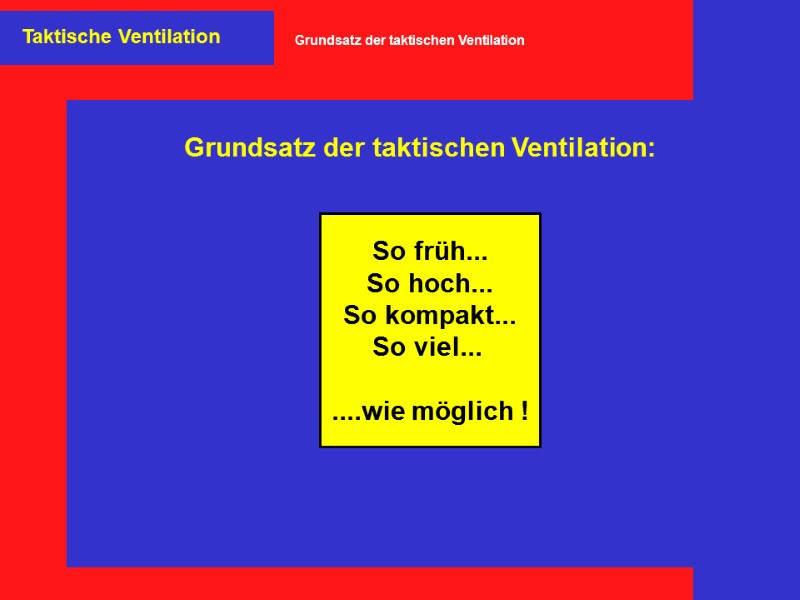

So früh... So hoch... So kompakt... So viel... ....wie möglich ! Grundsatz der taktischen Ventilation: Taktische Ventilation Grundsatz der taktischen Ventilation

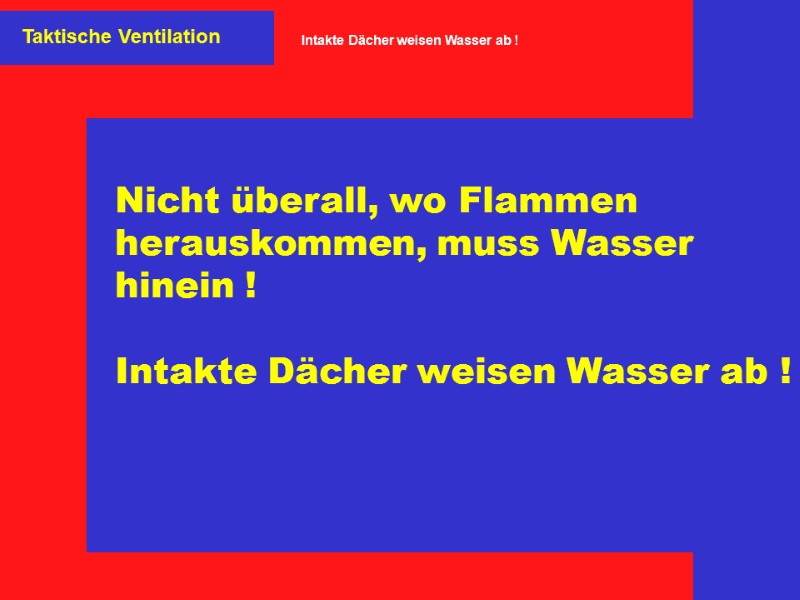

Nicht überall, wo Flammen herauskommen, muss Wasser hinein ! Intakte Dächer weisen Wasser ab ! Taktische Ventilation Intakte Dächer weisen Wasser ab !

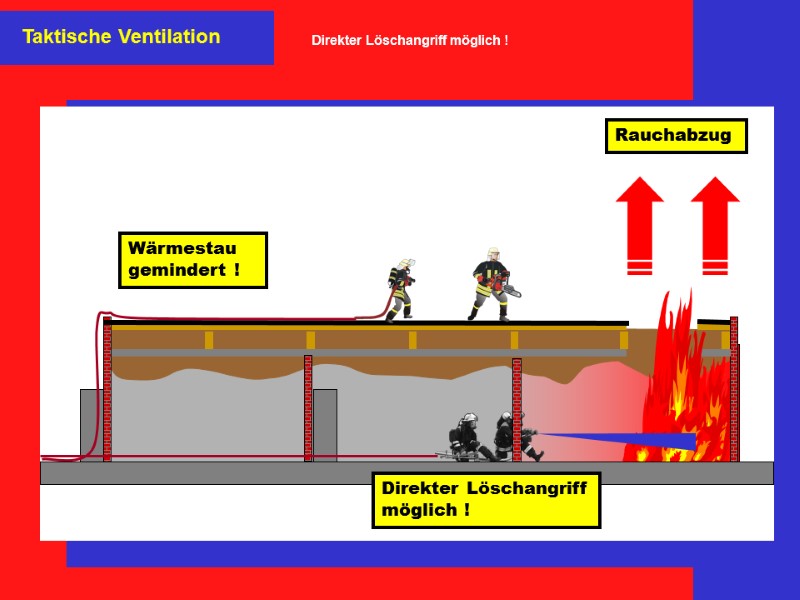

Rauchabzug Direkter Löschangriff möglich ! Wärmestau gemindert ! Taktische Ventilation Direkter Löschangriff möglich !

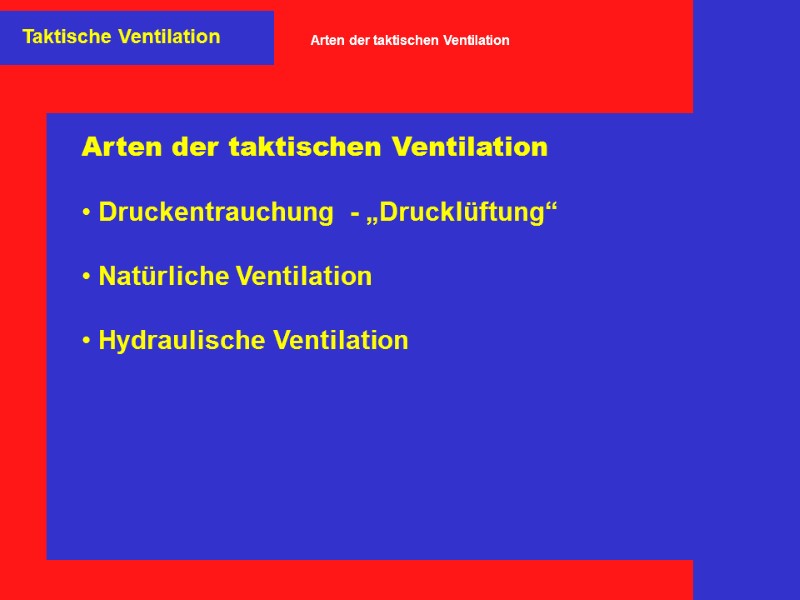

Arten der taktischen Ventilation Druckentrauchung - „Drucklüftung“ Natürliche Ventilation Hydraulische Ventilation Taktische Ventilation Arten der taktischen Ventilation

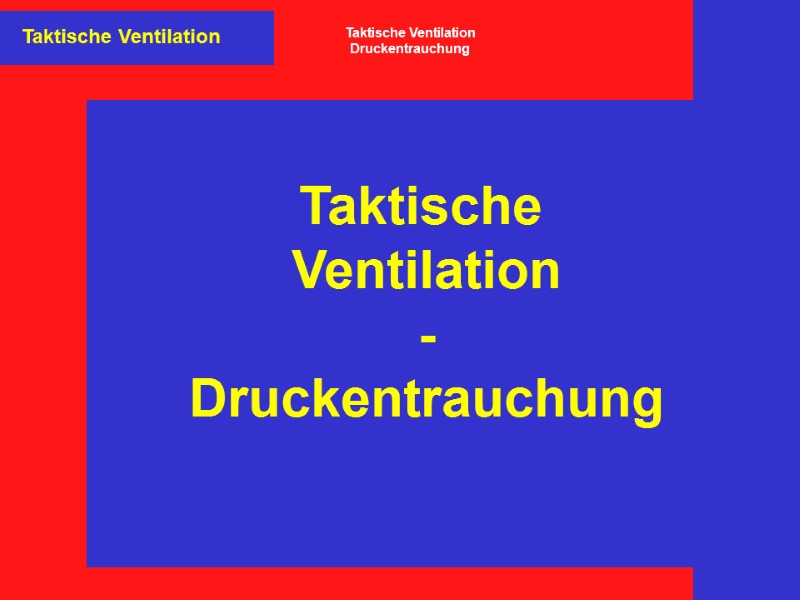

Taktische Ventilation Taktische Ventilation Druckentrauchung

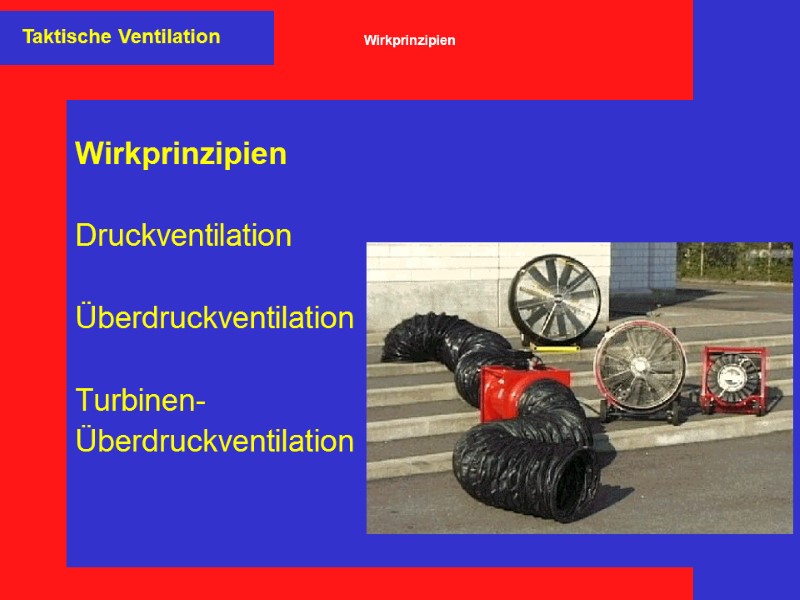

Wirkprinzipien Druckventilation Überdruckventilation Turbinen- Überdruckventilation Taktische Ventilation Wirkprinzipien

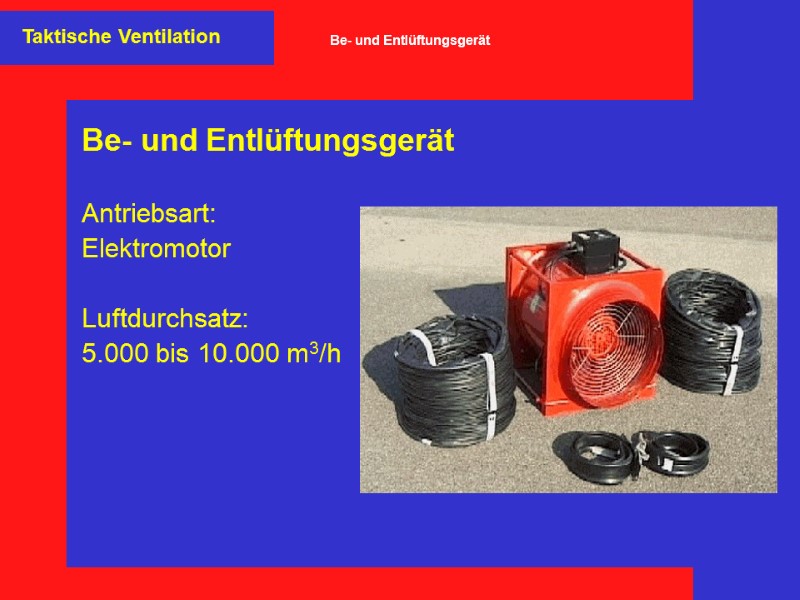

Be- und Entlüftungsgerät Antriebsart: Elektromotor Luftdurchsatz: 5.000 bis 10.000 m3/h Taktische Ventilation Be- und Entlüftungsgerät

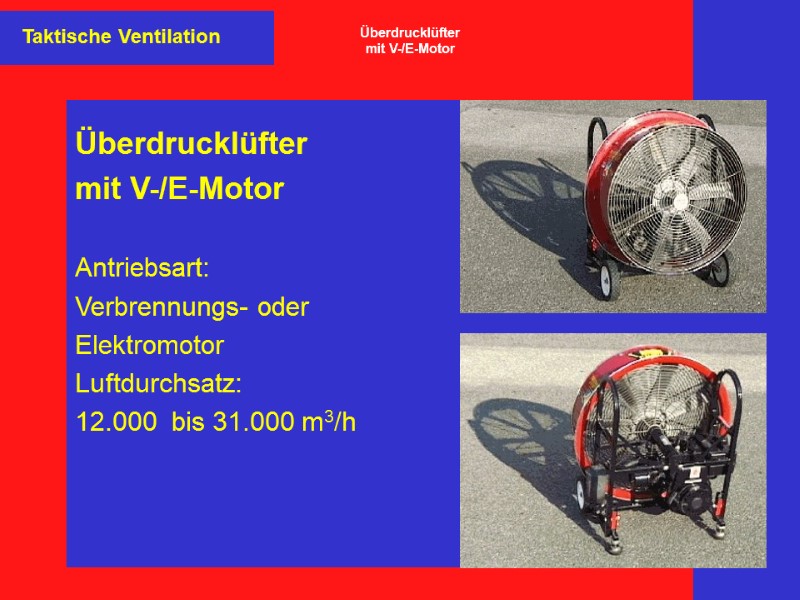

Überdrucklüfter mit V-/E-Motor Antriebsart: Verbrennungs- oder Elektromotor Luftdurchsatz: 12.000 bis 31.000 m3/h Taktische Ventilation Überdrucklüfter mit V-/E-Motor

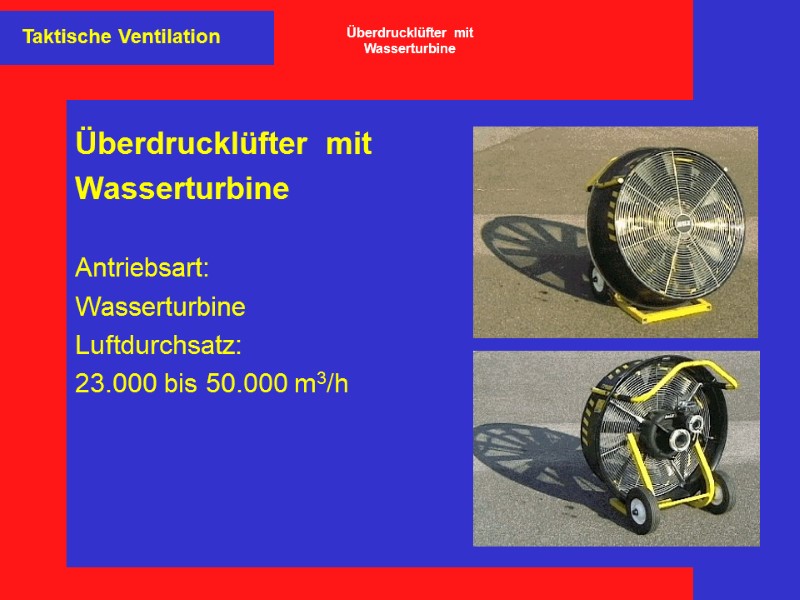

Überdrucklüfter mit Wasserturbine Antriebsart: Wasserturbine Luftdurchsatz: 23.000 bis 50.000 m3/h Taktische Ventilation Überdrucklüfter mit Wasserturbine

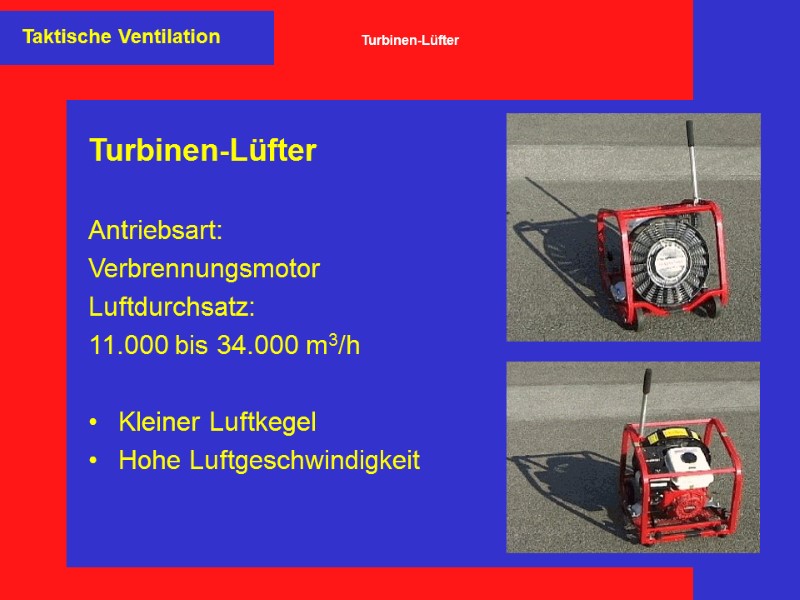

Turbinen-Lüfter Antriebsart: Verbrennungsmotor Luftdurchsatz: 11.000 bis 34.000 m3/h Kleiner Luftkegel Hohe Luftgeschwindigkeit Taktische Ventilation Turbinen-Lüfter

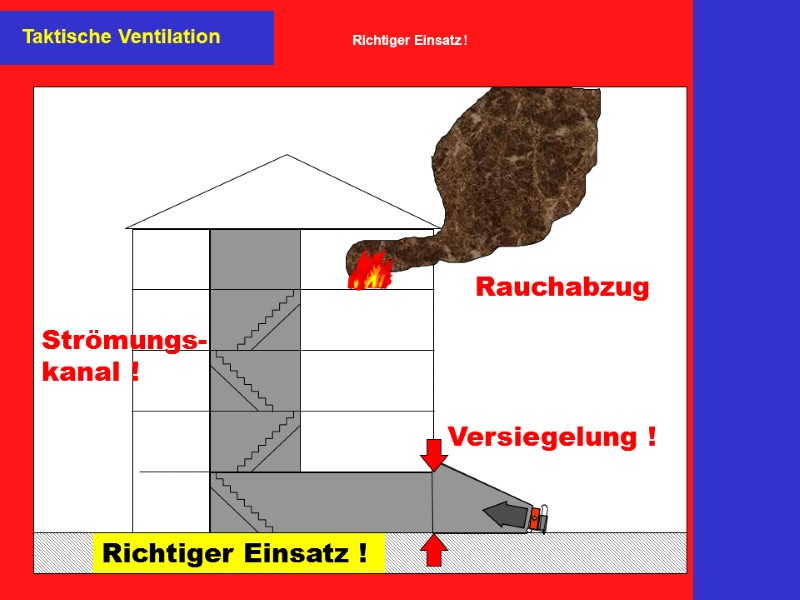

Versiegelung ! Richtiger Einsatz ! Strömungs- kanal ! Rauchabzug Taktische Ventilation Richtiger Einsatz !

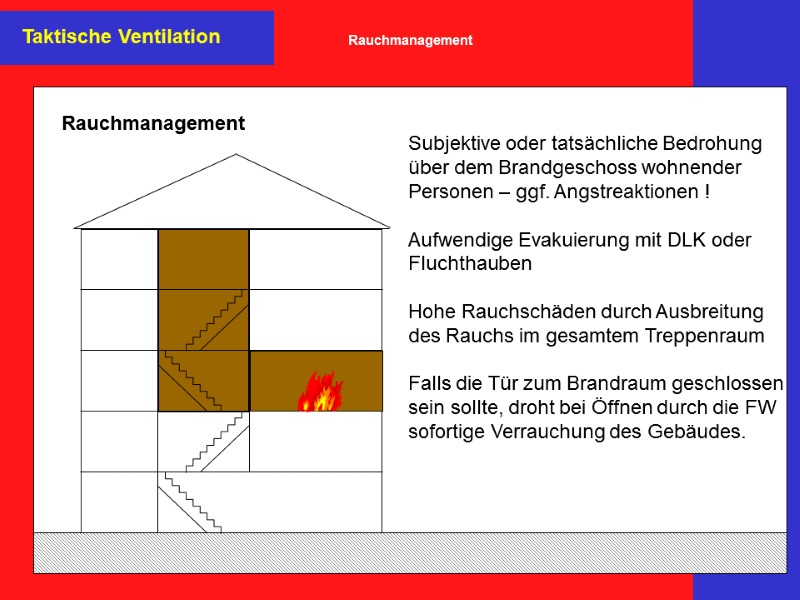

Taktische Ventilation Rauchmanagement Subjektive oder tatsächliche Bedrohung über dem Brandgeschoss wohnender Personen – ggf. Angstreaktionen ! Aufwendige Evakuierung mit DLK oder Fluchthauben Hohe Rauchschäden durch Ausbreitung des Rauchs im gesamtem Treppenraum Falls die Tür zum Brandraum geschlossen sein sollte, droht bei Öffnen durch die FW sofortige Verrauchung des Gebäudes. Rauchmanagement

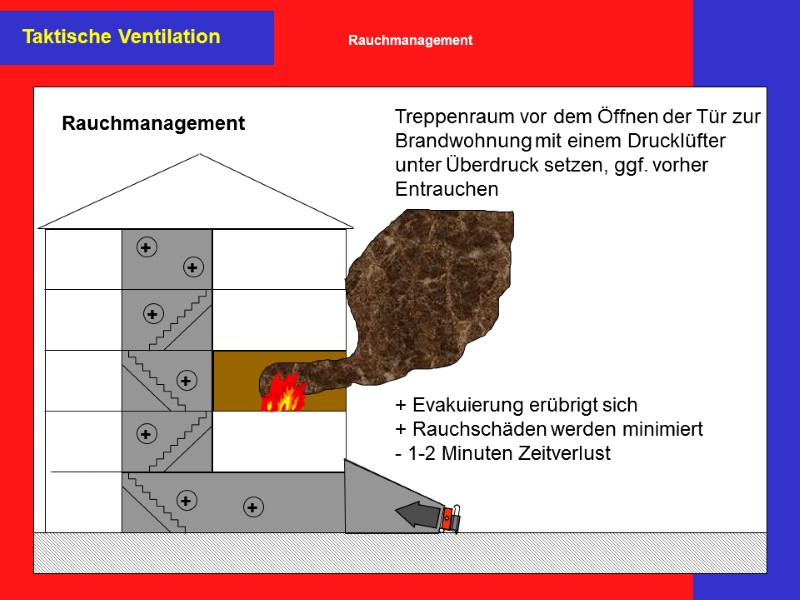

Taktische Ventilation Treppenraum vor dem Öffnen der Tür zur Brandwohnung mit einem Drucklüfter unter Überdruck setzen, ggf. vorher Entrauchen + Evakuierung erübrigt sich + Rauchschäden werden minimiert - 1-2 Minuten Zeitverlust Rauchmanagement Rauchmanagement

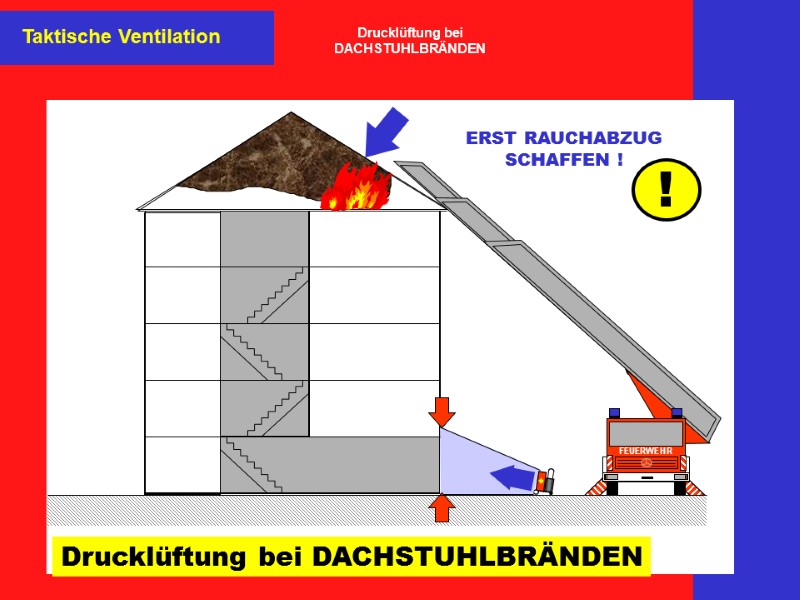

Drucklüftung bei DACHSTUHLBRÄNDEN FEUERWEHR ERST RAUCHABZUG SCHAFFEN ! ! Taktische Ventilation Drucklüftung bei DACHSTUHLBRÄNDEN

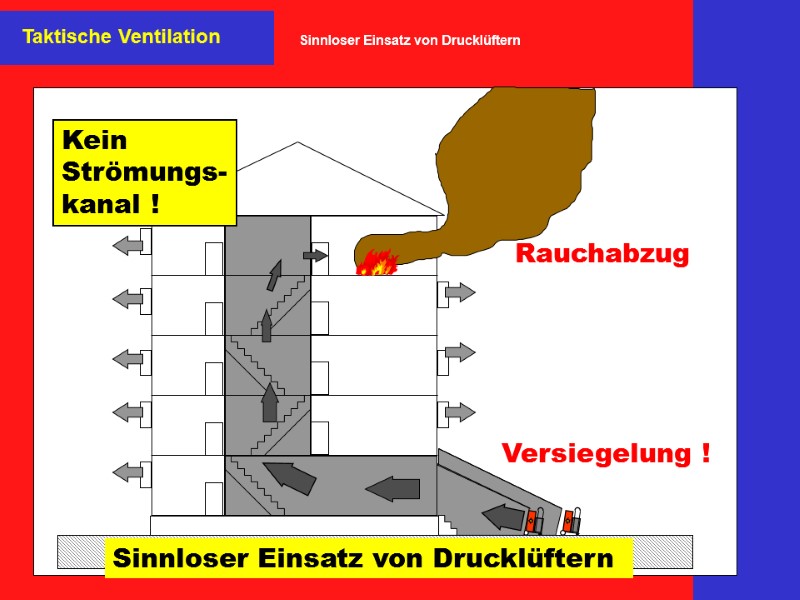

Sinnloser Einsatz von Drucklüftern Versiegelung ! Rauchabzug Kein Strömungs- kanal ! Taktische Ventilation Sinnloser Einsatz von Drucklüftern

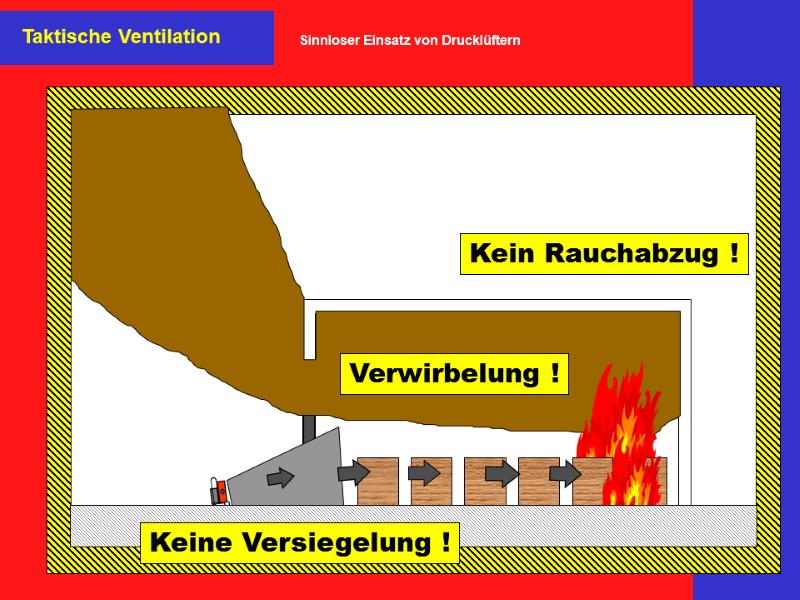

Keine Versiegelung ! Verwirbelung ! Kein Rauchabzug ! Taktische Ventilation Sinnloser Einsatz von Drucklüftern

ÜBERDRUCKVENTILATION Bei Zimmer-, Wohnungs- und Dachstuhlbränden meistens hilfreich, bei falscher Anwendung schlimmstenfalls sinnlos – standardisiert anwenden ! Bei Bränden in großen Objekten und in abgehängten Decken äußerst gefährlich – eher natürliche Ventilation erwägen ! Taktische Ventilation Überdruckventilation

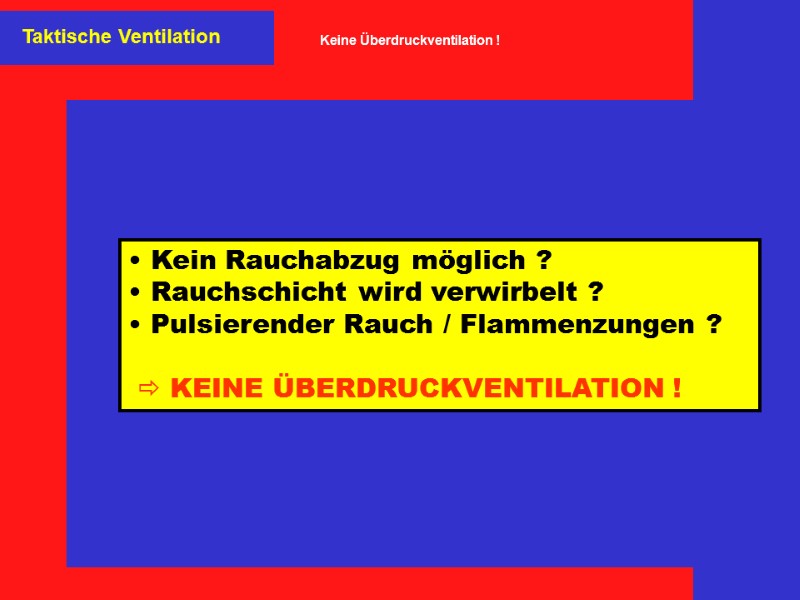

Kein Rauchabzug möglich ? Rauchschicht wird verwirbelt ? Pulsierender Rauch / Flammenzungen ?  KEINE ÜBERDRUCKVENTILATION ! Taktische Ventilation Keine Überdruckventilation !

Taktische Ventilation Taktische Ventilation Natürliche Ventilation

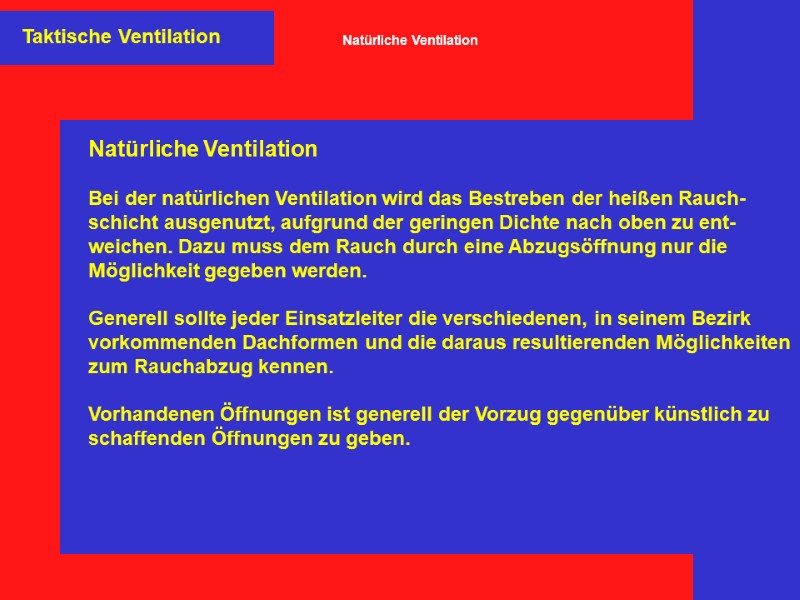

Taktische Ventilation Natürliche Ventilation Bei der natürlichen Ventilation wird das Bestreben der heißen Rauch- schicht ausgenutzt, aufgrund der geringen Dichte nach oben zu ent- weichen. Dazu muss dem Rauch durch eine Abzugsöffnung nur die Möglichkeit gegeben werden. Generell sollte jeder Einsatzleiter die verschiedenen, in seinem Bezirk vorkommenden Dachformen und die daraus resultierenden Möglichkeiten zum Rauchabzug kennen. Vorhandenen Öffnungen ist generell der Vorzug gegenüber künstlich zu schaffenden Öffnungen zu geben. Natürliche Ventilation

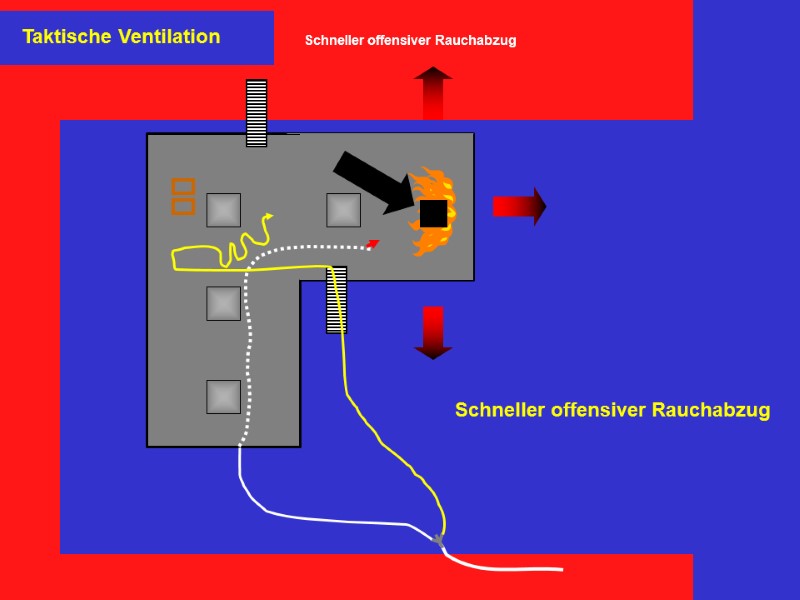

Schneller offensiver Rauchabzug Taktische Ventilation Schneller offensiver Rauchabzug

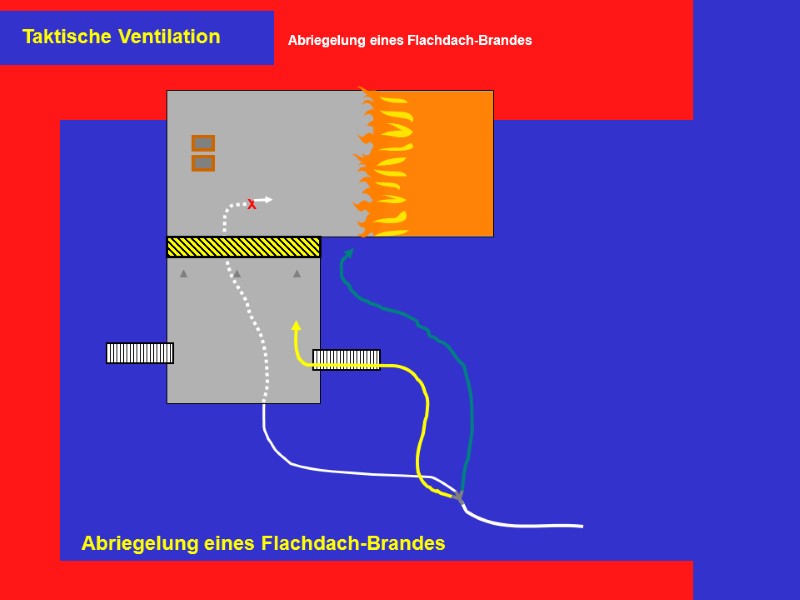

X Abriegelung eines Flachdach-Brandes Taktische Ventilation Abriegelung eines Flachdach-Brandes

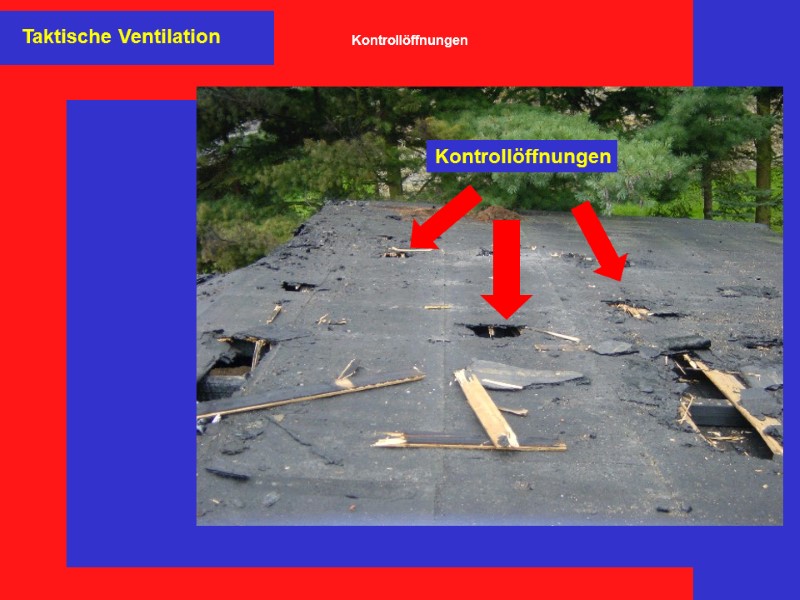

Taktische Ventilation Kontrollöffnungen Kontrollöffnungen

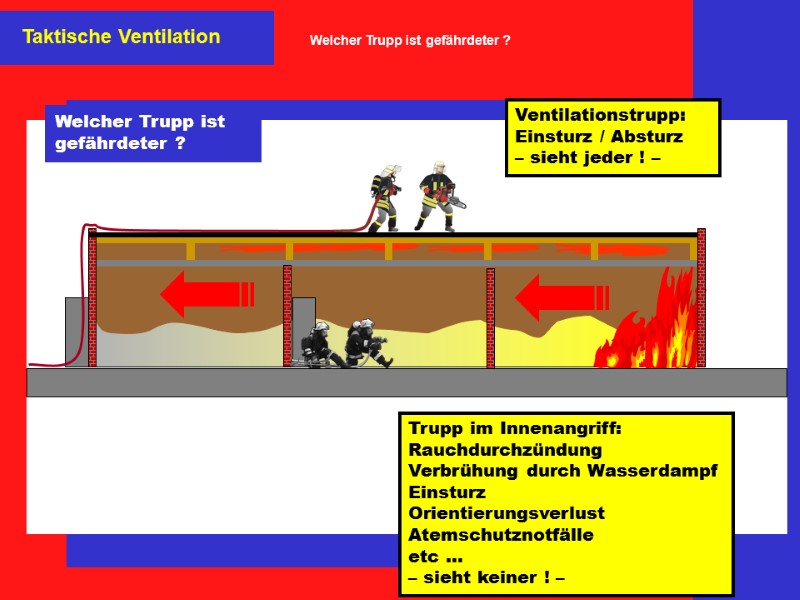

Trupp im Innenangriff: Rauchdurchzündung Verbrühung durch Wasserdampf Einsturz Orientierungsverlust Atemschutznotfälle etc ... – sieht keiner ! – Ventilationstrupp: Einsturz / Absturz – sieht jeder ! – Welcher Trupp ist gefährdeter ? Taktische Ventilation Welcher Trupp ist gefährdeter ?

So lange ein Innenangriff noch verantwortbar ist, kann auch eine taktische Ventilation durchgeführt werden ! Taktische Ventilation Wann kann eine taktische Ventilation durchgeführt werden ?

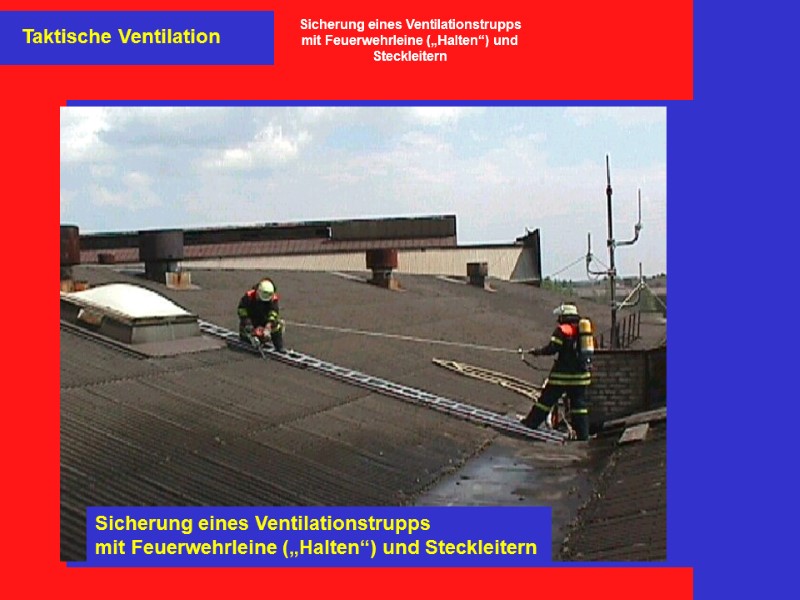

Taktische Ventilation Sicherung eines Ventilationstrupps mit Feuerwehrleine („Halten“) und Steckleitern Sicherung eines Ventilationstrupps mit Feuerwehrleine („Halten“) und Steckleitern

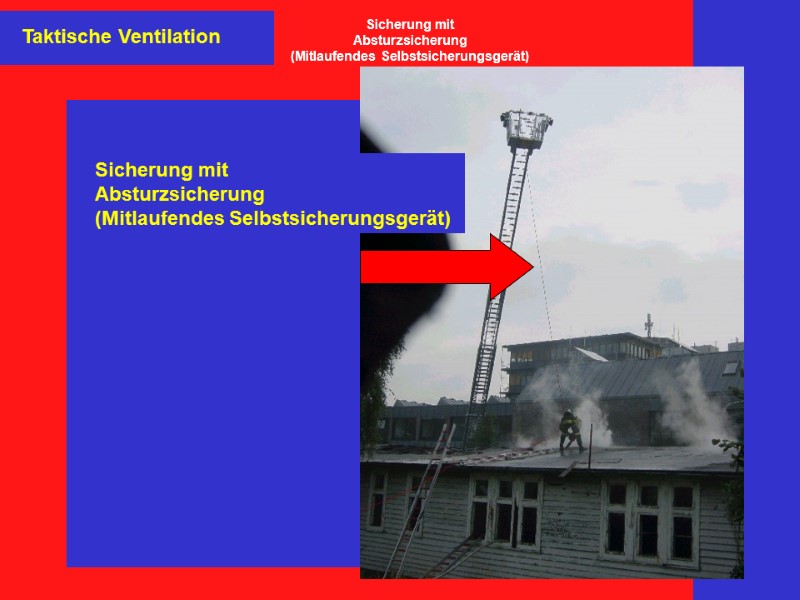

Taktische Ventilation Sicherung mit Absturzsicherung (Mitlaufendes Selbstsicherungsgerät) Sicherung mit Absturzsicherung (Mitlaufendes Selbstsicherungsgerät)

Taktische Ventilation Koordination Löschangriff / Ventilation

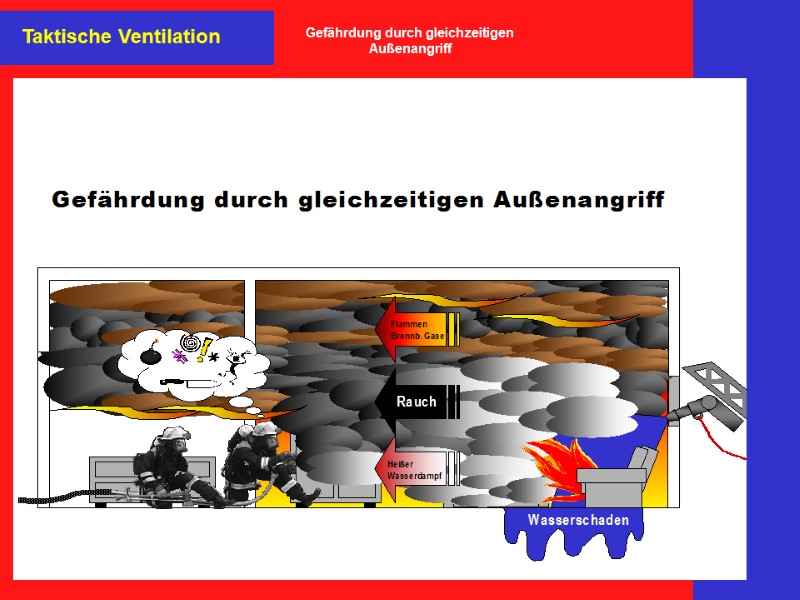

Taktische Ventilation Gefährdung durch gleichzeitigen Außenangriff

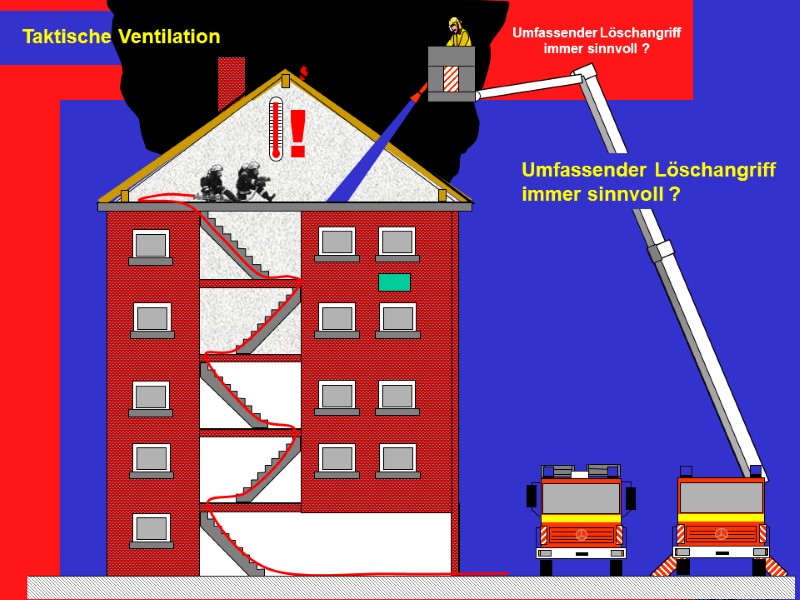

Umfassender Löschangriff immer sinnvoll ? Umfassender Löschangriff immer sinnvoll ? Taktische Ventilation

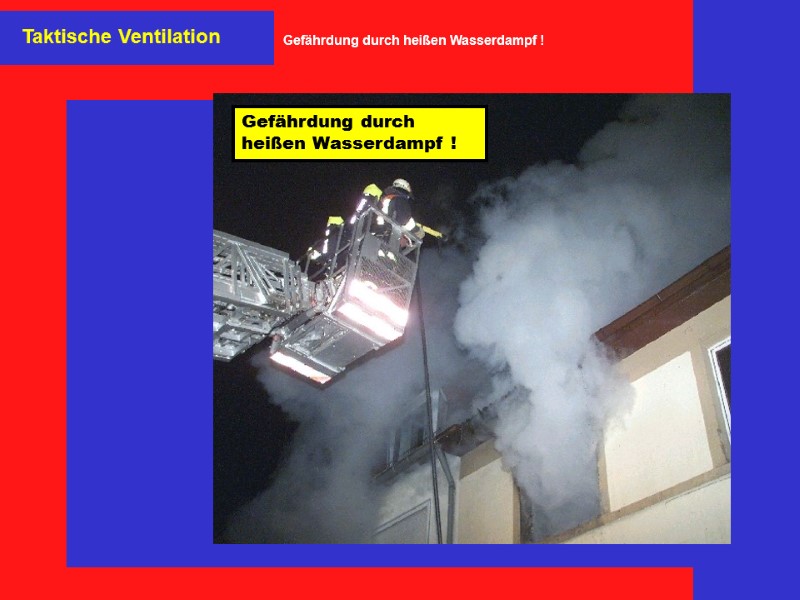

Taktische Ventilation Gefährdung durch heißen Wasserdampf ! Gefährdung durch heißen Wasserdampf !

Statt mehrere Rohre „gegeneinander“ einzusetzen, kann es sinnvoller sein, das Vorgehen eines Trupps im Innenangriff soweit wie möglich zu unterstützen ! Das Vorgehen eines Trupps im Innenangriff unterstützen ! Taktische Ventilation

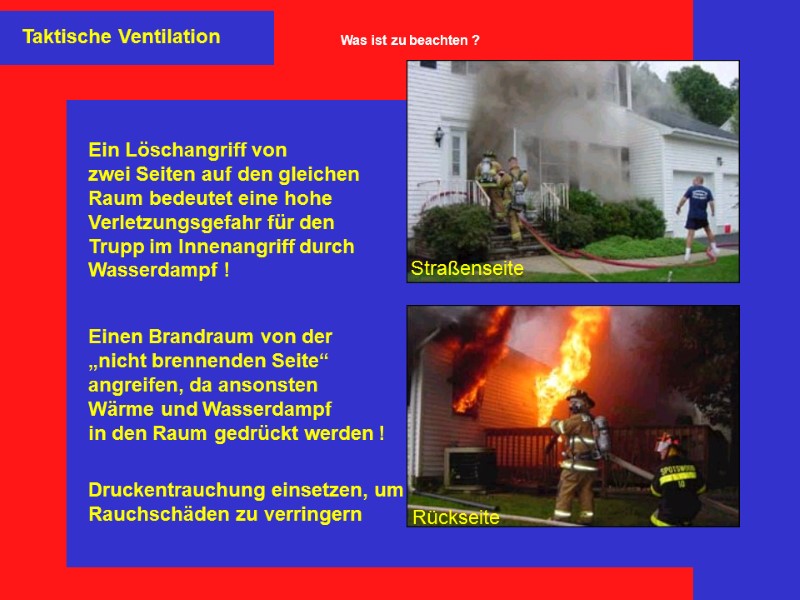

Ein Löschangriff von zwei Seiten auf den gleichen Raum bedeutet eine hohe Verletzungsgefahr für den Trupp im Innenangriff durch Wasserdampf ! Einen Brandraum von der „nicht brennenden Seite“ angreifen, da ansonsten Wärme und Wasserdampf in den Raum gedrückt werden ! Taktische Ventilation Druckentrauchung einsetzen, um Rauchschäden zu verringern Was ist zu beachten ? Straßenseite Rückseite

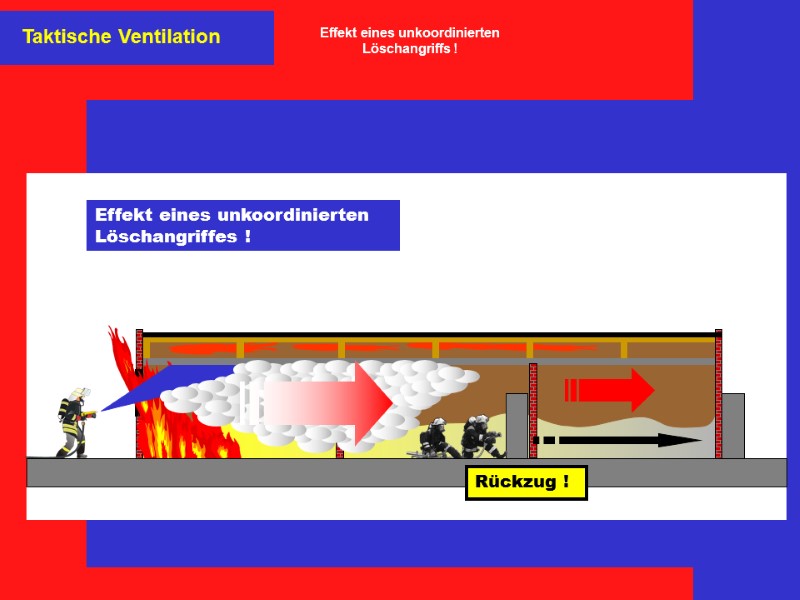

Rückzug ! Effekt eines unkoordinierten Löschangriffes ! Taktische Ventilation Effekt eines unkoordinierten Löschangriffs !

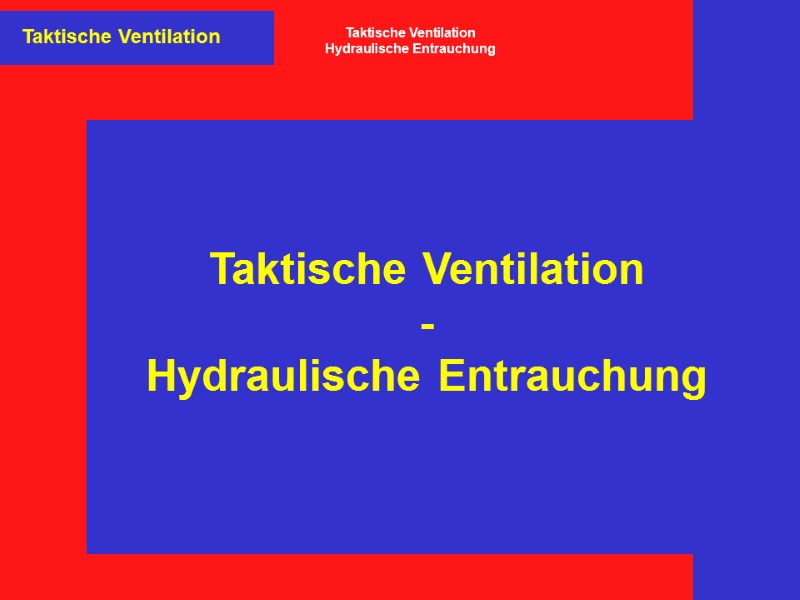

Taktische Ventilation Taktische Ventilation Hydraulische Entrauchung

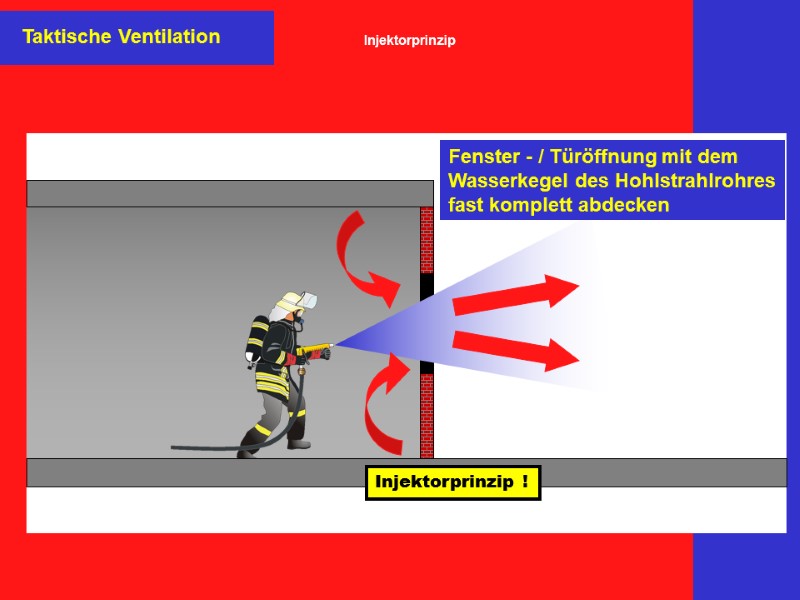

Taktische Ventilation Fenster - / Türöffnung mit dem Wasserkegel des Hohlstrahlrohres fast komplett abdecken Injektorprinzip ! Injektorprinzip

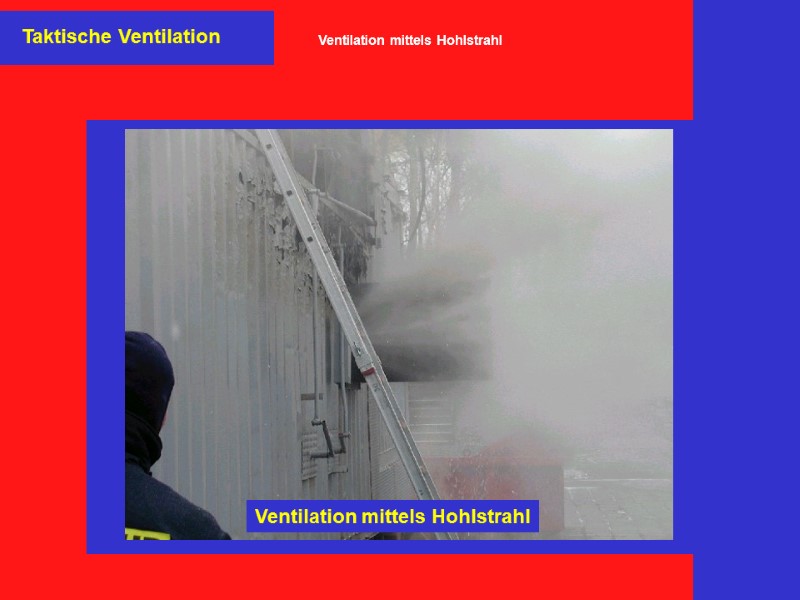

Taktische Ventilation Ventilation mittels Hohlstrahl Ventilation mittels Hohlstrahl
