СУДЕБНО-МЕДИЦИНСКАЯ ЭКСПЕРТИЗА ВЗРЫВНОЙ ТРАВМЫ (избранные вопросы) д. м. н. , доцент Макаров Игорь Юрьевич
Рассматриваемые вопросы Основные понятия взрыва. Классификация взрывчатых веществ (ВВ) и взрывных устройств (ВУ) Повреждающие факторы взрыва (ПФВ). Механизм и особенности формирования взрывных повреждений Особенности и перспективные задачи судебномедицинской экспертизы взрывной травмы
Кандидатские диссертации по СМЭ взрывной травмы Попов Е. А. Судебно-медицинская экспертиза повреждений от взрыва ручных гранат (Тбилиси, 1970) Михайловский Я. А. Судебно-медицинская экспертиза взрывной травмы в шахте (Донецк, 1970) Катков И. Д. Судебно-медицинская экспертиза смертельной взрывн травмы мирного времени (Ленинград, 1979) Кузнецов Ю. Д. Судебно-медицинская характеристика повреждений, причиненных низкоскоростными компактными элементами (Ленинград, 1984)
Кандидатские диссертации по СМЭ взрывной травмы Лаврентюк Г. П. Судебно-медицинская экспертиза небоевой смертельно взрывной травмы (Ленинград, 1985) Услонцев Е. И. Судебно-медицинская характеристика повреждений, причиненных низкоэнергетическими осколками (Ленинград, 1989) Шигеев В. Б. Совершенствование технологии производства судебно медицинской экспертизы огнестрельной и взрывной травмы(Москва, 2004) Шмаров Л. А. Судебно-медицинская характеристика огнестрельных взрывных повреждений, возникающих при различных видах террористических актов (Москва, 2007)

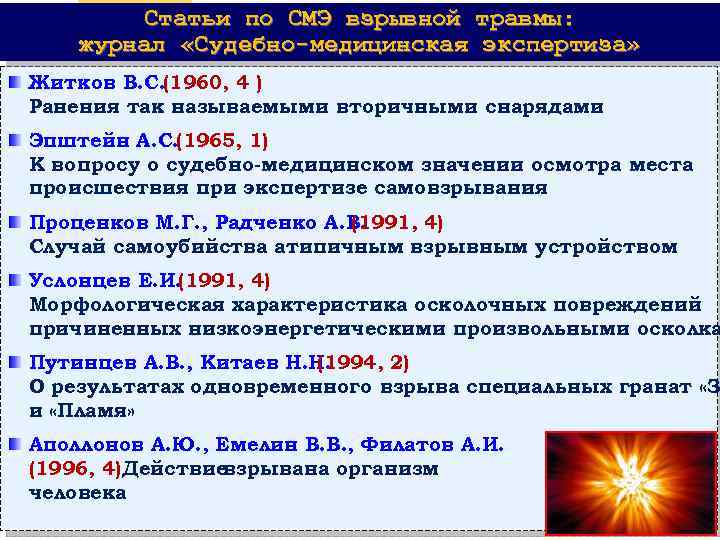

Статьи по СМЭ взрывной травмы: журнал «Судебно-медицинская экспертиза» Житков В. С. (1960, 4 ) Ранения так называемыми вторичными снарядами Эпштейн А. С. (1965, 1) К вопросу о судебно-медицинском значении осмотра места происшествия при экспертизе самовзрывания Проценков М. Г. , Радченко А. В. (1991, 4) Случай самоубийства атипичным взрывным устройством Услонцев Е. И. (1991, 4) Морфологическая характеристика осколочных повреждений причиненных низкоэнергетическими произвольными осколка Путинцев А. В. , Китаев Н. Н. (1994, 2) О результатах одновременного взрыва специальных гранат «З и «Пламя» Аполлонов А. Ю. , Емелин В. В. , Филатов А. И. (1996, 4) Действиевзрывана организм человека

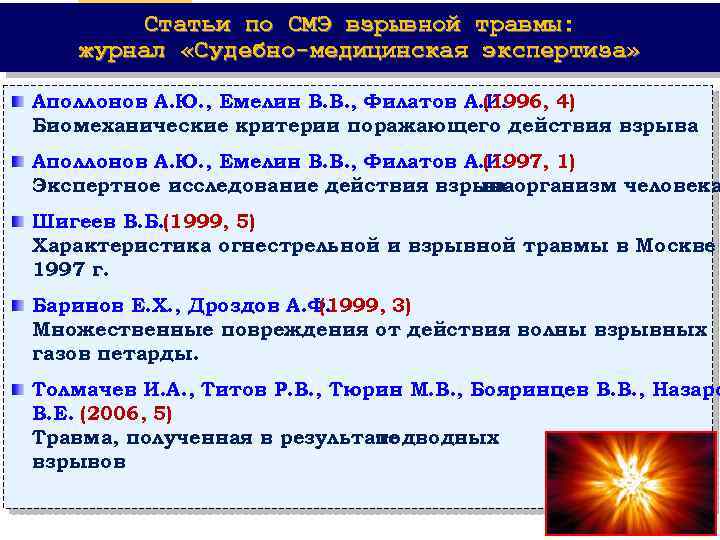

Статьи по СМЭ взрывной травмы: журнал «Судебно-медицинская экспертиза» Аполлонов А. Ю. , Емелин В. В. , Филатов А. И. (1996, 4) Биомеханические критерии поражающего действия взрыва Аполлонов А. Ю. , Емелин В. В. , Филатов А. И. (1997, 1) Экспертное исследование действия взрываорганизм человека на Шигеев В. Б. (1999, 5) Характеристика огнестрельной и взрывной травмы в Москве 1997 г. Баринов Е. Х. , Дроздов А. Ф. (1999, 3) Множественные повреждения от действия волны взрывных газов петарды. Толмачев И. А. , Титов Р. В. , Тюрин М. В. , Бояринцев В. В. , Назаро В. Е. (2006, 5) Травма, полученная в результате подводных взрывов

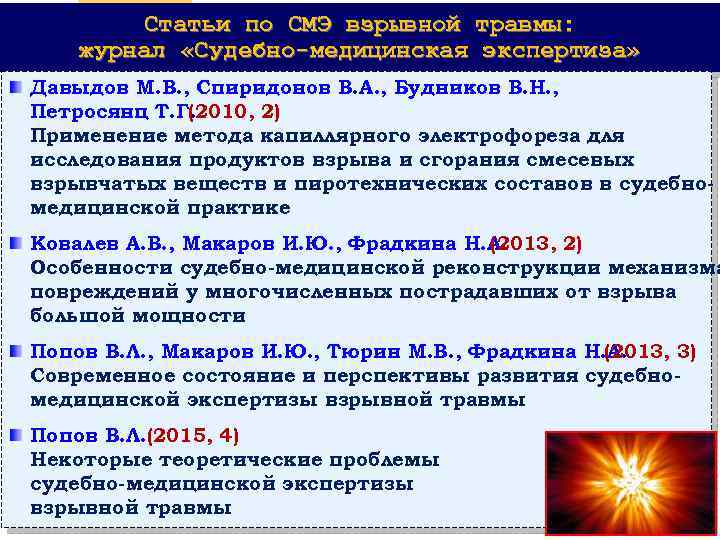

Статьи по СМЭ взрывной травмы: журнал «Судебно-медицинская экспертиза» Давыдов М. В. , Спиридонов В. А. , Будников В. Н. , Петросянц Т. Г. (2010, 2) Применение метода капиллярного электрофореза для исследования продуктов взрыва и сгорания смесевых взрывчатых веществ и пиротехнических составов в судебномедицинской практике Ковалев А. В. , Макаров И. Ю. , Фрадкина Н. А. (2013, 2) Особенности судебно-медицинской реконструкции механизма повреждений у многочисленных пострадавших от взрыва большой мощности Попов В. Л. , Макаров И. Ю. , Тюрин М. В. , Фрадкина Н. А. (2013, 3) Современное состояние и перспективы развития судебномедицинской экспертизы взрывной травмы Попов В. Л. (2015, 4) Некоторые теоретические проблемы судебно-медицинской экспертизы взрывной травмы

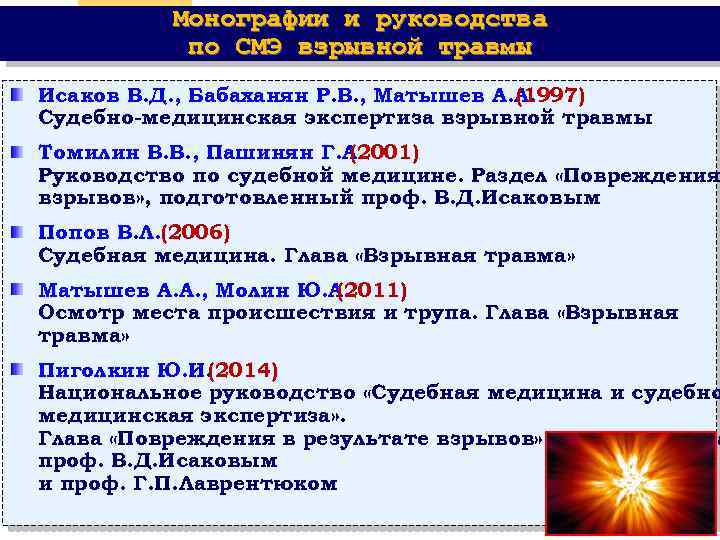

Монографии и руководства по СМЭ взрывной травмы Исаков В. Д. , Бабаханян Р. В. , Матышев А. А. (1997) Судебно-медицинская экспертиза взрывной травмы Томилин В. В. , Пашинян Г. А. (2001) Руководство по судебной медицине. Раздел «Повреждения взрывов» , подготовленный проф. В. Д. Исаковым Попов В. Л. (2006) Судебная медицина. Глава «Взрывная травма» Матышев А. А. , Молин Ю. А. (2011) Осмотр места происшествия и трупа. Глава «Взрывная травма» Пиголкин Ю. И. (2014) Национальное руководство «Судебная медицина и судебно медицинская экспертиза» . Глава «Повреждения в результате взрывов» , подготовленна проф. В. Д. Исаковым и проф. Г. П. Лаврентюком
ВЗРЫВ - это импульсное высвобождение большого количества энергии в результате физического или химического превращения исходного вещества, заключающееся в расширении его первоначального объема, образовании сильно нагретых газов, перемещении окружающей среды и возникновении звукового эффекта
Взрывчатые вещества (ВВ) — это химические соединения или механические смеси, которые под действием внешнего импульса (нагревания, удара, искры огня, взрыва небольшого заряда) способны взрываться Заряд — определенное количество ВВ, подготовленное к взрыву. Типы зарядов подразделяются на: сферические (сосредоточенные) — сфера, куб, цилиндр с отношением высоты к диаметру менее 5: 2; удлиненные — шнуровые, ленточные, цилиндрические (один из их размеров более чем в 5 раз превосходит другие размеры); заряд с плоской симметрией — один размер (толщина) значительно меньше двух других Детонация — это процесс сверхзвукового ударно-волнового разложения ВВ. При детонации скорость разложения ВВ измеряется тысячами (до 9000) метров в секунду

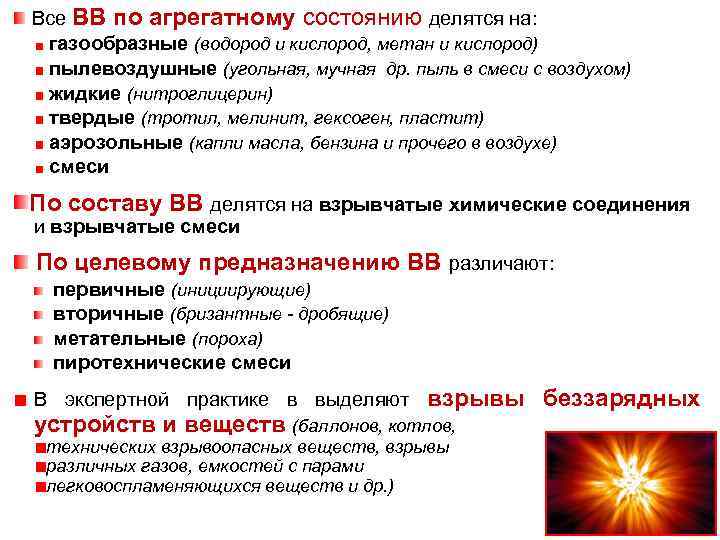

Все ВВ по агрегатному состоянию делятся на: газообразные (водород и кислород, метан и кислород) пылевоздушные (угольная, мучная др. пыль в смеси с воздухом) жидкие (нитроглицерин) твердые (тротил, мелинит, гексоген, пластит) аэрозольные (капли масла, бензина и прочего в воздухе) смеси По составу ВВ делятся на взрывчатые химические соединения и взрывчатые смеси По целевому предназначению ВВ различают: первичные (инициирующие) вторичные (бризантные - дробящие) метательные (пороха) пиротехнические смеси В экспертной практике в выделяют взрывы беззарядных устройств и веществ (баллонов, котлов, технических взрывоопасных веществ, взрывы различных газов, емкостей с парами легковоспламеняющихся веществ и др. )
Взрывная волна — порожденное взрывом движение среды (при удалении от места взрыва ее максимальное давление и импульс уменьшаются, а время действия растет; взрывная волна переходит в звуковую волну, которая движется со скоростью 340 м/с) Ударная волна (УВ), распространяющаяся со сверхзвуковой скоростью, — тонкая переходная область, в которой происходит резкое увеличение плотности, давления, скорости и температуры вещества УВ несет в себе 65 -70% энергии взрыва. Давление УВ достигает несколько тысяч к. Па (десятки атмосфер), а скорость - до 3000 м/с (наиболее чувствительны к воздействию УВ среднее и внутреннее ухо, легкие, органы ЖКТ и ЦНС) УВ, распространяясь в теле, вызывает повреждающие эффекты: расщепляющие (растягивающие усилия, возникающие при отражении, преломлении и интерференции ударных волн на границах раздела тканей с неодинаковой плотностью) инерционные (образование градиента скорости в соседних тканях и органах, имеющих различную массу и удельную плотность, что ведет к разрушению их структуры за счет разности ударных перегрузок тканей на соседних участках) кавитационные (выделение большого количества тепла и образование пузырьков газа в жидкостях организма при мгновенном поглощении энергии ударной волны) Звук — упругие волны, распространяющиеся в газах, жидкостях, твердых телах и воспринимаемые ухом человека (человек слышит звук в диапазоне 16 -20 к. Гц). Звуковое давление – переменное избыточное давление, возникающее в среде при прохождении звуковой волны (в воздухе изменяется от 105 Па вблизи порога слышимости до 103 Па при самых громких звуках)
Взрывное устройство (ВУ) — специальная конструкция, механизм, оснащенный зарядом ВВ, специально предназначенный и пригодный для производства взрыва По мощности ВУ делятся на: малой мощности (запалы, детонаторы, взрыватели, снаряды менее 27 мм, с тротиловым эквивалентом до 50 -100 г) средней мощности (гранаты, противопехотные мины, выстрелы к ручным гранатометам, шашки ВВ, артиллерийские снаряды 27 -75 мм, с тротиловым эквивалентом 100 -250 г) большой мощности (авиабомбы, артиллерийские снаряды свыше противотанковые мины, фугасы с тротиловым эквивалентом более 250 г) 75 мм, В преступных целях используются пиротехнические и имитационные средства (патроны ИМ-82, ИМ-85, ИМ-120 и шашки имитации разрыва артиллерийского снаряда ШИРАС) снаряженные зарядами ВВ и обладающие мощным поражающим действием К классу ВУ промышленного изготовления относят и т. н. изделия гражданского назначения и специальные средства, содержащие ВВ (изделия «Ключ» и «Импульс» , светозвуковые гранаты «Заря» , «Пламя» ), используемые для проникновения в помещение и психофизиологического воздействия

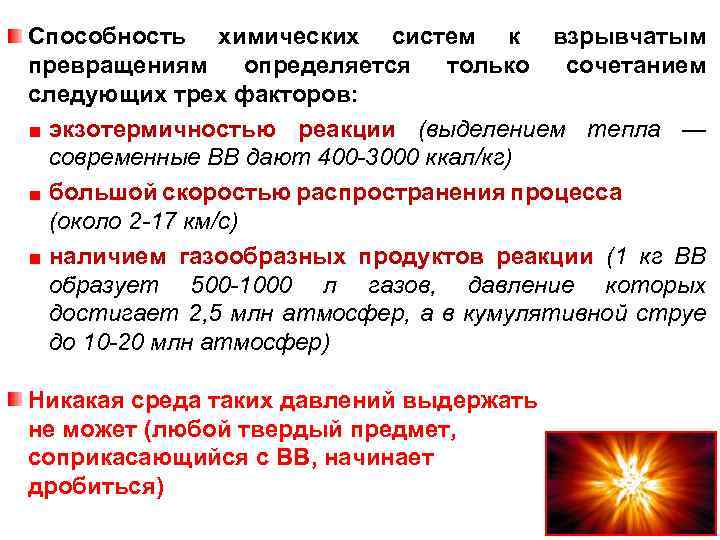

Способность химических систем к взрывчатым превращениям определяется только сочетанием следующих трех факторов: экзотермичностью реакции (выделением тепла — современные ВВ дают 400 -3000 ккал/кг) большой скоростью распространения процесса (около 2 -17 км/с) наличием газообразных продуктов реакции (1 кг ВВ образует 500 -1000 л газов, давление которых достигает 2, 5 млн атмосфер, а в кумулятивной струе до 10 -20 млн атмосфер) Никакая среда таких давлений выдержать не может (любой твердый предмет, соприкасающийся с ВВ, начинает дробиться)
СУДЕБНО-МЕДИЦИНСКАЯ КЛАССИФИКАЦИЯ ВЗРЫВА (по В. Л. Попову, 2015) По умыслу: - случайный; - преднамеренный По обстоятельствам: - техногенный; - криминальный По сущности: - физический; - химический - оболочечное; - безоболочечное ВЗРЫВ - контактный; - относительно близкий; - неблизкий По виду места происшествия: - на открытой местности; - в помещении - твердое; - жидкое; - газообразное По мощности: По типу ВУ: По дистанции: По агрегатному состоянию ВВ: По особенностям места происшествия: - при наличии окружающих предметов; - при их отсутствии По числу пострадавших: - с одним пострадавшим; - с массовым числом жертв - большая; - средняя; - малая По среде взрыва: - воздушная; - водная; - над грунтом; - на грунте; - под грунтом По исходу: - с нелетальным исходом; - с летальным исходом
ИСХОДНЫМИ ВИДАМИ ЭНЕРГИИ ВЗРЫВА МОГУТ БЫТЬ физическая, химическая и ядерная К разновидностям физических взрывов относят: 1) кинетический (метеорит); 2) тепловой (взрыв парового котла, автоклава); 3) электрический (молния, электрический разряд); 4) упругое сжатие (землетрясение, замерзание воды в резервуаре, разрыв автомобильной шины и проч. ); 5) внутриядерная (в результате цепной реакции при быстром делении тяжелых атомных ядер); 6) термоядерная (при слиянии ядер атомов легких элементов с образованием ядер более тяжелых металлов) Химический взрыв – это импульсный экзотермический химический процесс перестройки (разложения) молекул твердых или жидких взрывчатых веществ, с превращением их в молекулы взрывных газов (возникает очаг высокого давления и выделяется большое количество тепла)

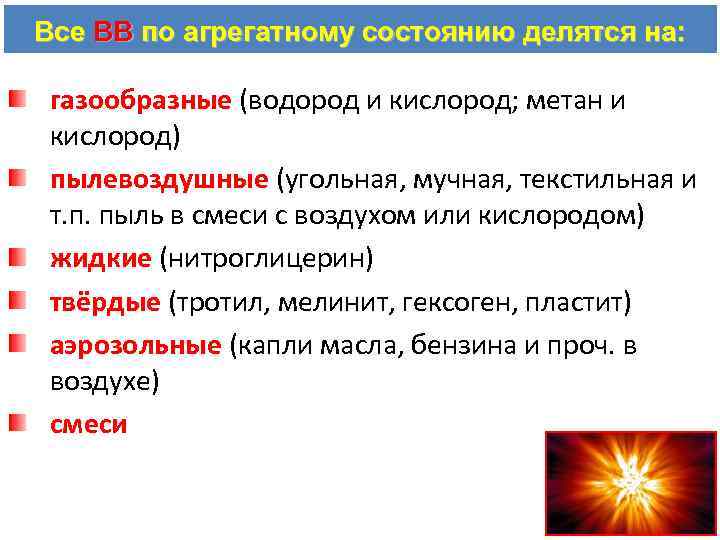

Все ВВ по агрегатному состоянию делятся на: газообразные (водород и кислород; метан и кислород) пылевоздушные (угольная, мучная, текстильная и т. п. пыль в смеси с воздухом или кислородом) жидкие (нитроглицерин) твёрдые (тротил, мелинит, гексоген, пластит) аэрозольные (капли масла, бензина и проч. в воздухе) смеси
КЛАССИФИКАЦИЯ ВУ ВЗРЫВНЫЕ УСТРОЙСТВА Устройства, не имеющие специального заряда ВВ ( «беззарядные ВУ» ) Устройства, имеющие специальный заряд бризантного или метательного ВВ Использующие физическую энергию Использующие энергию химического (пирохимического) превращения вещества Содержащие легковоспламеняющиеся вещества Боевые Безоболочечые ВУ оболочечные (пиротехнические) Атипичные ВУ ВУ Жидкости или газы Причиняющие типичные для взрыва повреждения, имеющие признаки «огнестрельности» Пылевоздушные смеси Содержащие жидкости и газы под давлением Причиняющие повреждения без признаков «огнестрельности»
КЛАССИФИКАЦИЯ ОСНОВНЫХ СВОЙСТВ ВУ, ОПРЕДЕЛЯЮЩИХ ОБЪЁМ ТРАВМЫ ВЗРЫВНЫЕ УСТРОЙСТВА Мощность Наличие оболочки Способ доставки Большая: Оболочечные: Метаемые: - ракеты, бомбы - снаряды - противотанковые мины - другие виды Средняя: - гранаты - противопехотные мины - другие виды Малая: - запалы - детонаторы - другие виды - снаряды мины гранаты другие виды Безоболочечные: - шашки - фугасы - другие виды - ракеты снаряды гранаты другие виды Стационарные: - мины - фугасы - другие виды Другие свойства - наличие специальных поражающих средств и элементов - состав заряда ВВ - прочее
КОНСТРУКЦИЯ ОБОЛОЧЕЧНОГО ВУ Оболочка О Основной заряд ВВ Вспомогательный заряд ВВ Детонатор
ПФВ - инициированные взрывом тела, вещества, процессы и явления, способные формировать следы (повреждения) в окружающей среде Повреждающие факторы взрыва Первичные Вторичные ОСКОЛКИ СПЕЦИАЛЬНЫЕ УДАРНАЯ И ПРОДУКТЫ И ЧАСТИ ПОРАЖАЮЩИЕ ЗВУКОВАЯ ДЕТОНАЦИИ ü механические ВЗРЫВНОГО СРЕДСТВА ВОЛНЫ ВЗРЫВЧАТОГО (обломки ОКРУЖАЮЩЕЙ УСТРОЙСТВА ü элементы ВЕЩЕСТВА разрушенных СРЕДЫ преград, ü осколки и механического ü взрывные окружающие части действия (шарики, газы предметы, части взрывателя стержни, стрелки и др. , ü частицы одежды и обуви, самодельные или ü осколки взрывчатого разрушенные части атипичные средства оболочки вещества тела) дробь, гвозди, взрывного металлическая стружка) ü копоть взрыва ü термические (пламя устройства возгоревшихся ü вещества химического предметов) действия ü вещества термического действия (фосфор, напалм и др. ) ü вещества биологического действия

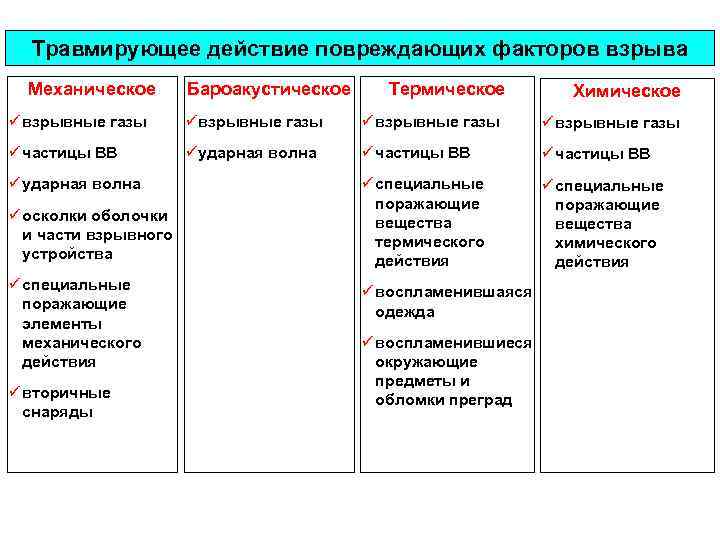

Травмирующее действие повреждающих факторов взрыва Механическое Бароакустическое Термическое Химическое ü взрывные газы ü частицы ВВ üударная волна ü частицы ВВ ü специальные поражающие вещества термического действия ü специальные поражающие вещества химического действия ü ударная волна ü осколки оболочки и части взрывного устройства ü специальные поражающие элементы механического действия ü вторичные снаряды ü воспламенившаяся одежда ü воспламенившиеся окружающие предметы и обломки преград

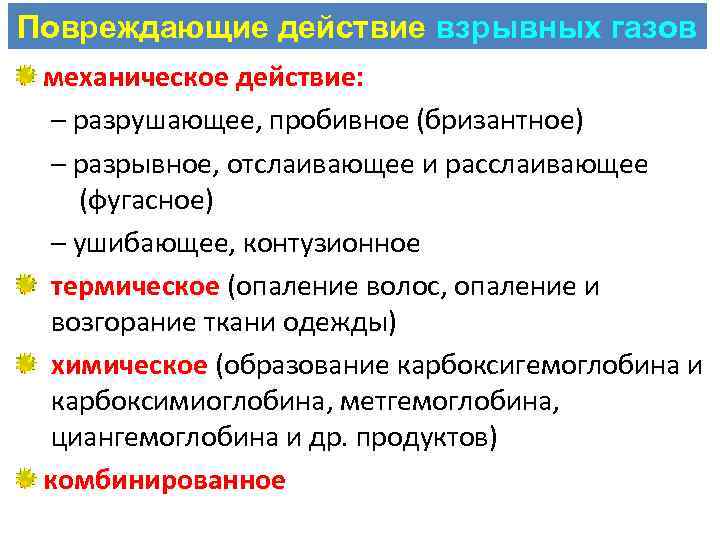

Повреждающие действие взрывных газов механическое действие: – разрушающее, пробивное (бризантное) – разрывное, отслаивающее и расслаивающее (фугасное) – ушибающее, контузионное термическое (опаление волос, опаление и возгорание ткани одежды) химическое (образование карбоксигемоглобина и карбоксимиоглобина, метгемоглобина, циангемоглобина и др. продуктов) комбинированное

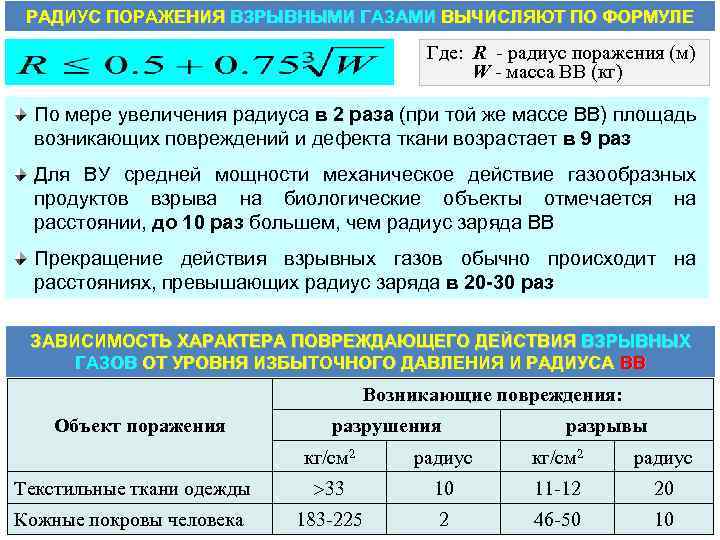

РАДИУС ПОРАЖЕНИЯ ВЗРЫВНЫМИ ГАЗАМИ ВЫЧИСЛЯЮТ ПО ФОРМУЛЕ Где: R - радиус поражения (м) W - масса ВВ (кг) По мере увеличения радиуса в 2 раза (при той же массе ВВ) площадь возникающих повреждений и дефекта ткани возрастает в 9 раз Для ВУ средней мощности механическое действие газообразных продуктов взрыва на биологические объекты отмечается на расстоянии, до 10 раз большем, чем радиус заряда ВВ Прекращение действия взрывных газов обычно происходит на расстояниях, превышающих радиус заряда в 20 -30 раз ЗАВИСИМОСТЬ ХАРАКТЕРА ПОВРЕЖДАЮЩЕГО ДЕЙСТВИЯ ВЗРЫВНЫХ ГАЗОВ ОТ УРОВНЯ ИЗБЫТОЧНОГО ДАВЛЕНИЯ И РАДИУСА ВВ Возникающие повреждения: Объект поражения разрушения разрывы кг/см 2 радиус Текстильные ткани одежды 33 10 11 -12 20 Кожные покровы человека 183 -225 2 46 -50 10
ПОВРЕЖДЕНИЯ, ВОЗНИКАЮЩИЕ ПРИ ВОЗДЕЙСТВИИ ИЗБЫТОЧНОГО ДАВЛЕНИЯ УДАРНОЙ ВОЛНЫ Избыточное давление (к. Па) Расстояние взрыва (м) 600 1, 2 Контузия внутренних органов и центральной нервной системы 450 -500 2, 2 Баротравма легких средней тяжести 150 -200 2, 35 35 -45 4, 5 2 5, 5 Вид повреждений Расчленение тела, обширные разрушения мягких тканей и костей Разрывы барабанной перепонки Акустическая травма (временная потеря слуха)

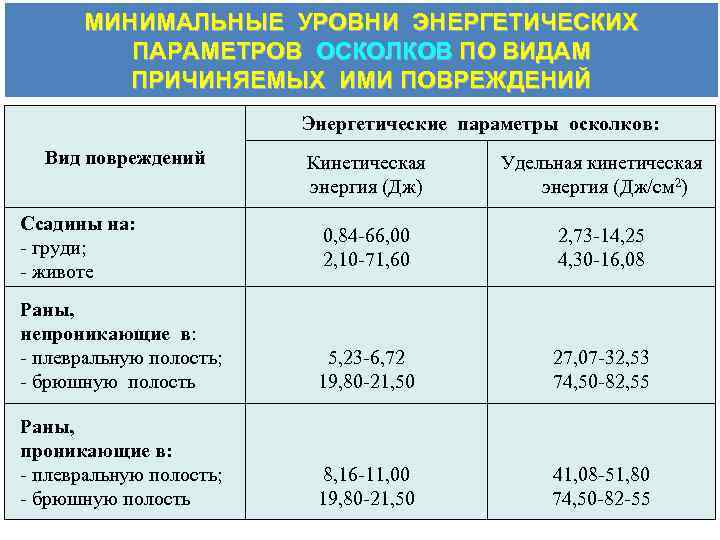

МИНИМАЛЬНЫЕ УРОВНИ ЭНЕРГЕТИЧЕСКИХ ПАРАМЕТРОВ ОСКОЛКОВ ПО ВИДАМ ПРИЧИНЯЕМЫХ ИМИ ПОВРЕЖДЕНИЙ Энергетические параметры осколков: Вид повреждений Кинетическая энергия (Дж) Удельная кинетическая энергия (Дж/см 2) 0, 84 -66, 00 2, 10 -71, 60 2, 73 -14, 25 4, 30 -16, 08 Раны, непроникающие в: - плевральную полость; - брюшную полость 5, 23 -6, 72 19, 80 -21, 50 27, 07 -32, 53 74, 50 -82, 55 Раны, проникающие в: - плевральную полость; - брюшную полость 8, 16 -11, 00 19, 80 -21, 50 41, 08 -51, 80 74, 50 -82 -55 Ссадины на: - груди; - животе
ДИСТАНЦИИ И ЗОНЫ ВЗРЫВА Близкая дистанция взрыва — расстояние, в пределах которого на преграду, помимо осколков, действуют и другие поражающие факторы взрыва (продукты детонации, ударная и звуковая волны). В пределах близкой дистанции взрыва выделяют зоны: 1. Контактного взрыва 2. Повреждающего действия взрывных газов 3. Отложения копоти 4. Повреждающего действия ударной волны 5. Повреждающего действия звуковой волны q Неблизкая дистанция взрыва — расстояние, в пределах которого на преграду действуют только осколки, специальные поражающие средства и вторичные снаряды

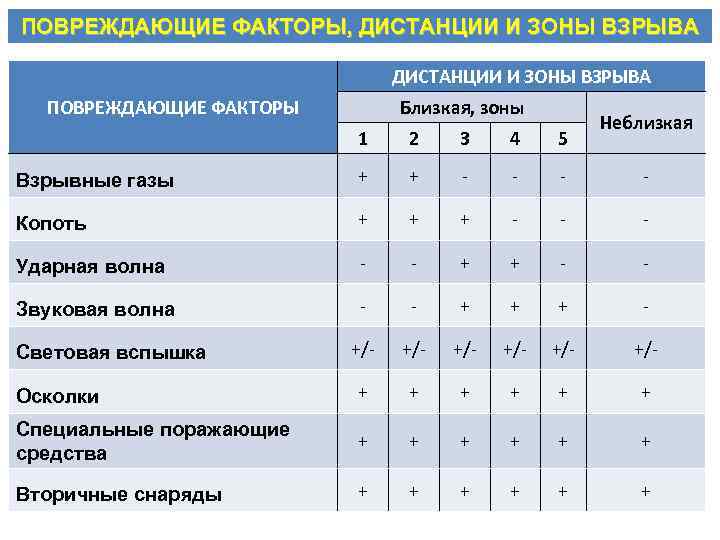

ПОВРЕЖДАЮЩИЕ ФАКТОРЫ, ДИСТАНЦИИ И ЗОНЫ ВЗРЫВА Близкая, зоны ПОВРЕЖДАЮЩИЕ ФАКТОРЫ Неблизкая 1 2 3 4 5 Взрывные газы + + - - Копоть + + + - - - Ударная волна - - + + - - Звуковая волна - - + + + - +/- +/- +/- Осколки + + + Специальные поражающие средства + + + Вторичные снаряды + + + Световая вспышка
СООТНОШЕНИЕ МЕЖДУ ДИСТАНЦИЯМИ, ЗОНАМИ ВЗРЫВА И ЕГО ПОВРЕЖДАЮЩИМИ ФАКТОРАМИ ДИСТАНЦИИ ВЗРЫВА 1. Близкая 2. Неблизкая Центр взрыва ФАКТОРЫ ВЗРЫВА Взрывные газы Копоть ЗОНЫ 1. 1 -1. 2 1. 3 Ударная Звуковая волна 1. 4 1. 5 Осколки 2
ОБЩИЕ ОСОБЕННОСТИ ПОВРЕЖДЕНИЙ, ВОЗНИКАЮЩИХ В РЕЗУЛЬТАТЕ ВЗРЫВА q множественность q сочетанность и комбинированность q одностороннее расположение q морфологическое разнообразие q наличие обширных разрушений и отрывов q закрытые повреждения внутренних органов q преимущественно открытый характер переломов q признаки термического и химического воздействия q преимущественно слепой и касательный характер ранений q радиальное направление раневых каналов q наличие частиц ВВ и осколков в раневых каналах q бароакустическая травма (легких, среднего уха, придаточных полостей) и временное ослепление в результате световой
ЧАСТНЫЕ ОСОБЕННОСТИ ПОВРЕЖДЕНИЙ, ВОЗНИКАЮЩИХ В РЕЗУЛЬТАТЕ ВЗРЫВА q на конкретные особенности возникающих взрывных повреждений влияют свойства взрывного устройства и условия травмы q к основным свойствам взрывного устройства, влияющим объём повреждений, относят: мощность, наличие оболочки, способ доставки q существенно влияют условия получения травмы: дистанция и зона взрыва; окружающая среда (воздух, вода); наличие и свойства преграды; замкнутость и конфигурация окружающего пространства q наиболее важным является расстояние между центром взрыва и телом пострадавшего
СХЕМА ПОСТРОЕНИЯ ПЕРВОГО РАЗДЕЛА СУДЕБНО-МЕДИЦИНСКОГО ДИАГНОЗА ( «ОСНОВНОЕ ПОВРЕЖДЕНИЕ» ) ПРИ ВЗРЫВНОЙ ТРАВМЕ ДОЛЖНА ВКЛЮЧАТЬ: вид травмы – взрывная травма обобщающую формулировку характера травмы перечень обнаруженных повреждений, сгруппированных с учетом регионального и танатогенетического принципов
КЛАССИФИКАЦИЯ ПО МКБ-10 Y 25. Контакт со взрывчатым веществом с неопределенными намерениями. Y 35. 1. Повреждения в результате действий, предусмотренных законом, сопровождающиеся взрывом. Y 36. 0. Повреждения в результате военных действий, причиненные взрывом военно-морского оружия. Y 36. 2. Военные операции, вызвавшие повреждения другими видами взрывов или осколками. Y 36. 4. Повреждения в результате военных действий, причиненные огнестрельным оружием и другими видами обычного вооружения. Y 36. 8. Повреждения, полученные в результате боевых операций после прекращения военных действий. Y 36. 9. Повреждения, причиненные неутонченными военными действиями. W 35. Взрыв, разрыв парового котла. W 36. Взрыв, разрыв газового баллона. W 37. Разрыв автомобильной шины, трубопровода или шланга, находившихся под давлением. W 38. Взрыв, разрыв другого уточненного устройства, находившегося под давлением. W 39. Залп фейерверка. W 40. Взрыв других веществ. Х 75. Преднамеренное самоповреждение путем использования взрывчатых
ОСОБЕННОСТИ СУДЕБНОМЕДИЦИНСКОЙ ЭКСПЕРТИЗЫ ВЗРЫВНОЙ ТРАВМЫ

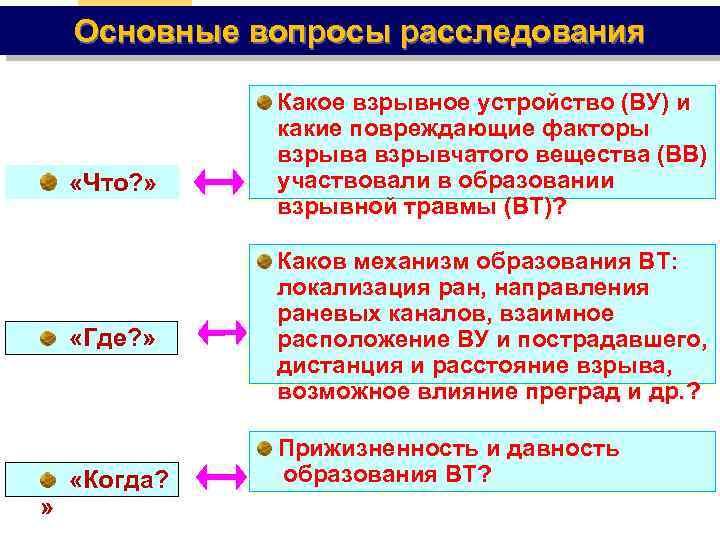

Основные вопросы расследования «Что? » «Где? » » «Когда? Какое взрывное устройство (ВУ) и какие повреждающие факторы взрыва взрывчатого вещества (ВВ) участвовали в образовании взрывной травмы (ВТ)? Каков механизм образования ВТ: локализация ран, направления раневых каналов, взаимное расположение ВУ и пострадавшего, дистанция и расстояние взрыва, возможное влияние преград и др. ? Прижизненность и давность образования ВТ?

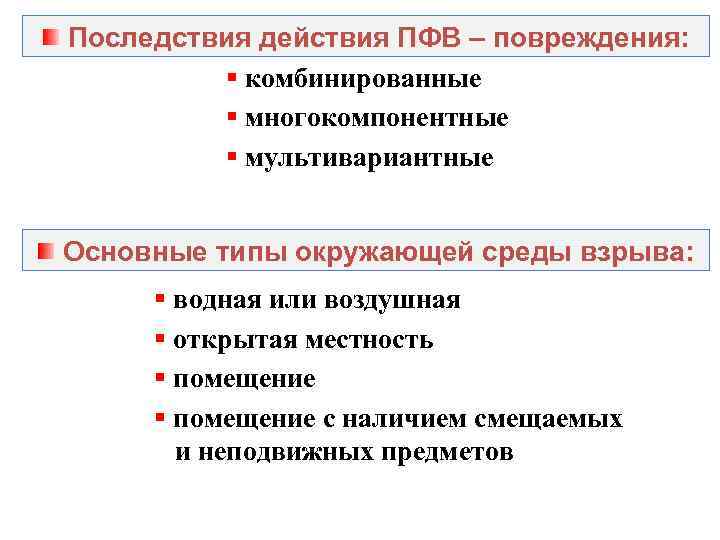

Последствия действия ПФВ – повреждения: § комбинированные § многокомпонентные § мультивариантные Основные типы окружающей среды взрыва: § водная или воздушная § открытая местность § помещение с наличием смещаемых и неподвижных предметов

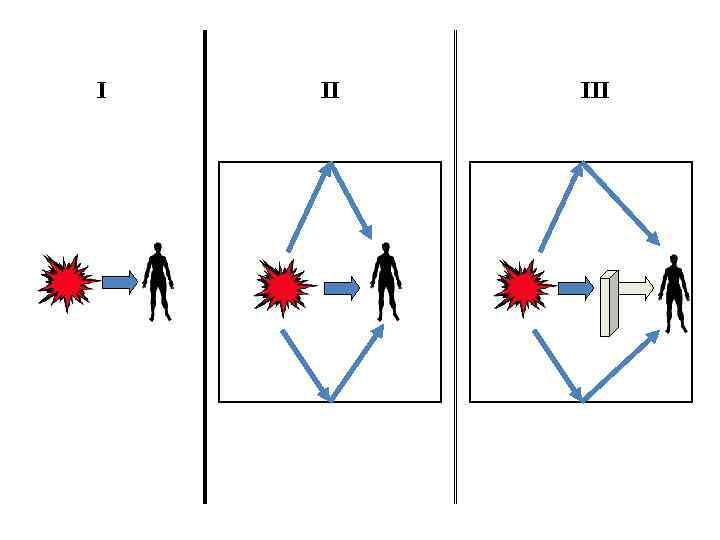

I II III
Реконструкция первичной следовой обстановки (исходная картина повреждения): влияние последствий консервативного и хирургического лечения, заживления Судебно-медицинская экспертиза взрывной травмы (цель изучения) – условия возникновения взрыва «Условия» - это повреждающий агент, механизм и давность травмирующего воздействия Эффективность решения экспертной задачи зависит от знания закономерностей возникновения взрывных повреждений

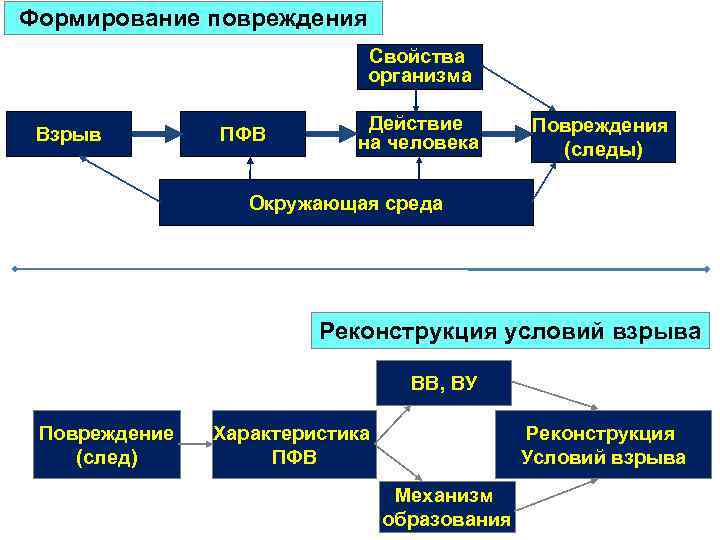

Формирование повреждения Свойства организма Взрыв ПФВ Действие на человека Повреждения (следы) Окружающая среда Реконструкция условий взрыва ВВ, ВУ Повреждение (след) Характеристика ПФВ Реконструкция Условий взрыва Механизм образования
ВЗРЫВНАЯ ТРАВМА НА УГЛЕДОБЫВАЮЩИХ ПРЕДПРИЯТИЯХ

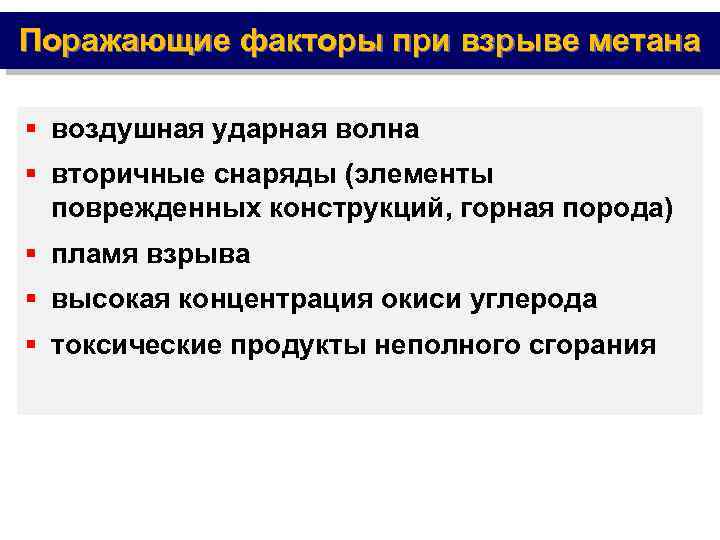

Поражающие факторы при взрыве метана § воздушная ударная волна § вторичные снаряды (элементы поврежденных конструкций, горная порода) § пламя взрыва § высокая концентрация окиси углерода § токсические продукты неполного сгорания
СО + пламя + механические факторы (ударная волна, элементы поврежденных конструкций, горная порода)
Труп шахтера, находившегося в эпицентре взрыва
Пламя + механические факторы

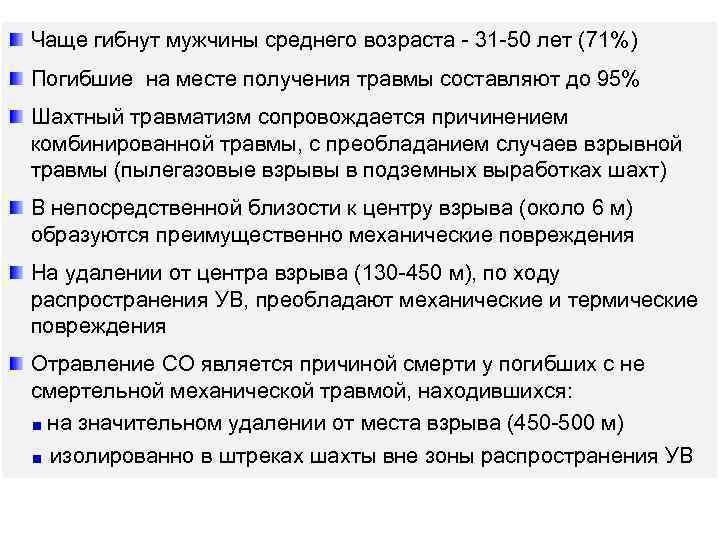

Чаще гибнут мужчины среднего возраста - 31 -50 лет (71%) Погибшие на месте получения травмы составляют до 95% Шахтный травматизм сопровождается причинением комбинированной травмы, с преобладанием случаев взрывной травмы (пылегазовые взрывы в подземных выработках шахт) В непосредственной близости к центру взрыва (около 6 м) образуются преимущественно механические повреждения На удалении от центра взрыва (130 -450 м), по ходу распространения УВ, преобладают механические и термические повреждения Отравление СО является причиной смерти у погибших с не смертельной механической травмой, находившихся: на значительном удалении от места взрыва (450 -500 м) изолированно в штреках шахты вне зоны распространения УВ

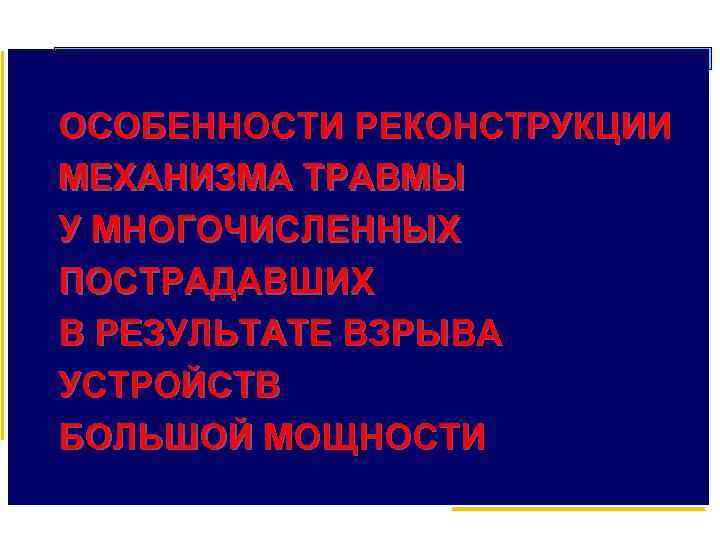

ОСОБЕННОСТИ РЕКОНСТРУКЦИИ МЕХАНИЗМА ТРАВМЫ У МНОГОЧИСЛЕННЫХ ПОСТРАДАВШИХ В РЕЗУЛЬТАТЕ ВЗРЫВА УСТРОЙСТВ БОЛЬШОЙ МОЩНОСТИ

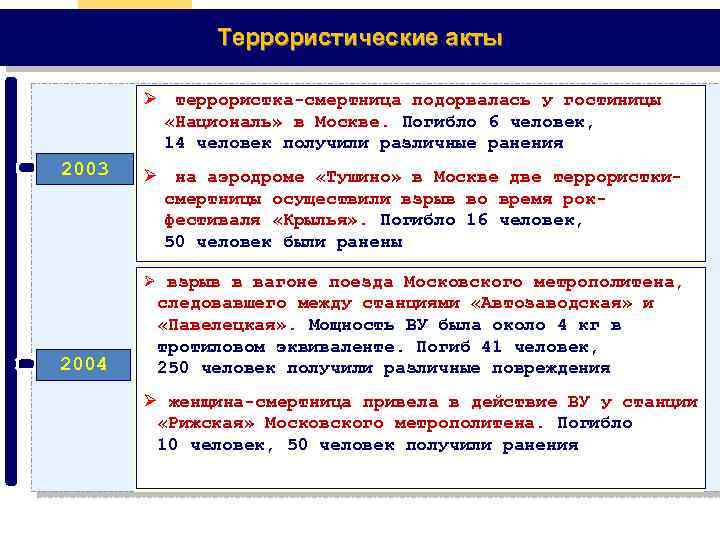

Террористические акты Ø террористка-смертница подорвалась у гостиницы «Националь» в Москве. Погибло 6 человек, 14 человек получили различные ранения 2003 Ø на аэродроме «Тушино» в Москве две террористкисмертницы осуществили взрыв во время рокфестиваля «Крылья» . Погибло 16 человек, 50 человек были ранены Ø взрыв в вагоне поезда Московского метрополитена, 2004 следовавшего между станциями «Автозаводская» и «Павелецкая» . Мощность ВУ была около 4 кг в тротиловом эквиваленте. Погиб 41 человек, 250 человек получили различные повреждения Ø женщина-смертница привела в действие ВУ у станции «Рижская» Московского метрополитена. Погибло 10 человек, 50 человек получили ранения

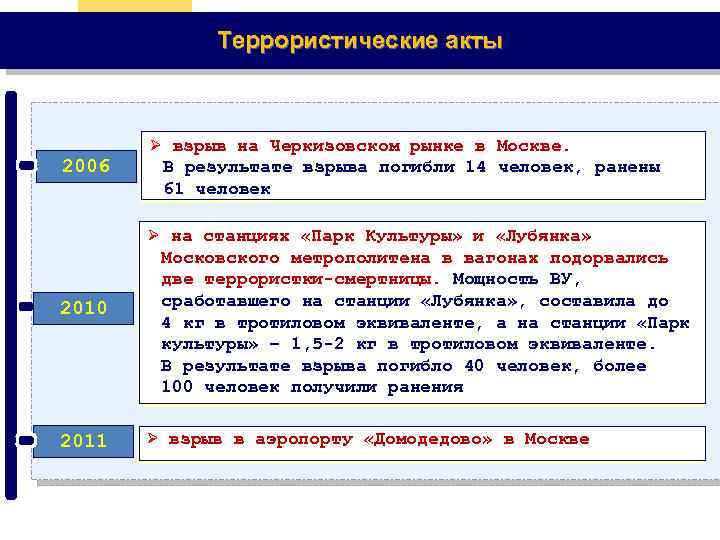

Террористические акты 2006 Ø взрыв на Черкизовском рынке в Москве. В результате взрыва погибли 14 человек, ранены 61 человек Ø на станциях «Парк Культуры» и «Лубянка» 2010 2011 Московского метрополитена в вагонах подорвались две террористки-смертницы. Мощность ВУ, сработавшего на станции «Лубянка» , составила до 4 кг в тротиловом эквиваленте, а на станции «Парк культуры» – 1, 5 -2 кг в тротиловом эквиваленте. В результате взрыва погибло 40 человек, более 100 человек получили ранения Ø взрыв в аэропорту «Домодедово» в Москве
Экспертная оценка последствий применения самодельных взрывных устройств (СВУ) при террористических актах Научно-практическая и социальная значимость экспертиз ВТ мирного времени связана с реализованными в последнее время террористическими актами – взрывами СВУ большой мощности, повлекшими многочисленные человеческие жертвы
Экспертная оценка последствий применения самодельных взрывных устройств (СВУ) при террористических актах Взрыв СВУ большой мощности приводит к образованию многочисленных характерных комплексов повреждений элементов вещноследовой обстановки места происшествия, ранений пострадавших и повреждений их одежды, затрудняющих последующие экспертные исследования и решение вопроса о реконструкции конкретного механизма ВТ

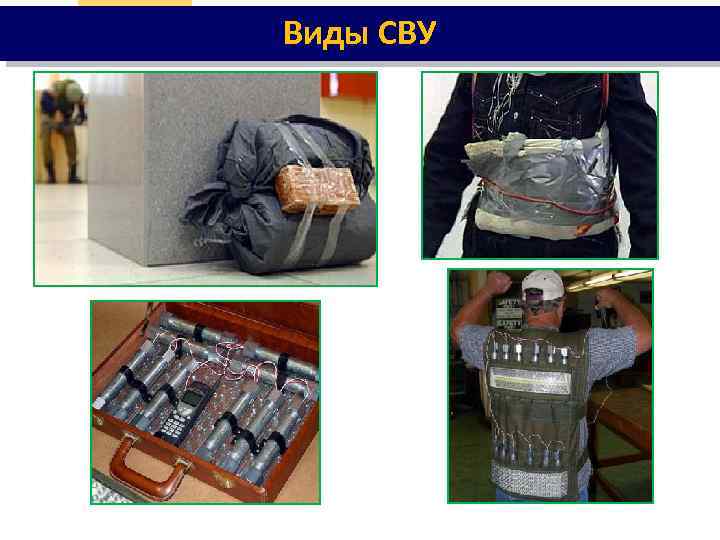

Виды СВУ

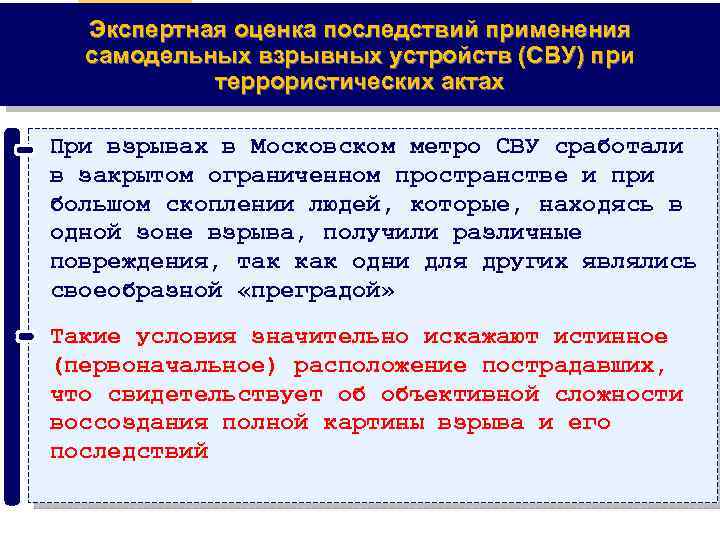

Экспертная оценка последствий применения самодельных взрывных устройств (СВУ) при террористических актах При взрывах в Московском метро СВУ сработали в закрытом ограниченном пространстве и при большом скоплении людей, которые, находясь в одной зоне взрыва, получили различные повреждения, так как одни для других являлись своеобразной «преградой» Такие условия значительно искажают истинное (первоначальное) расположение пострадавших, что свидетельствует об объективной сложности воссоздания полной картины взрыва и его последствий
Расположение пассажиров в вагоне метро в «час пик»

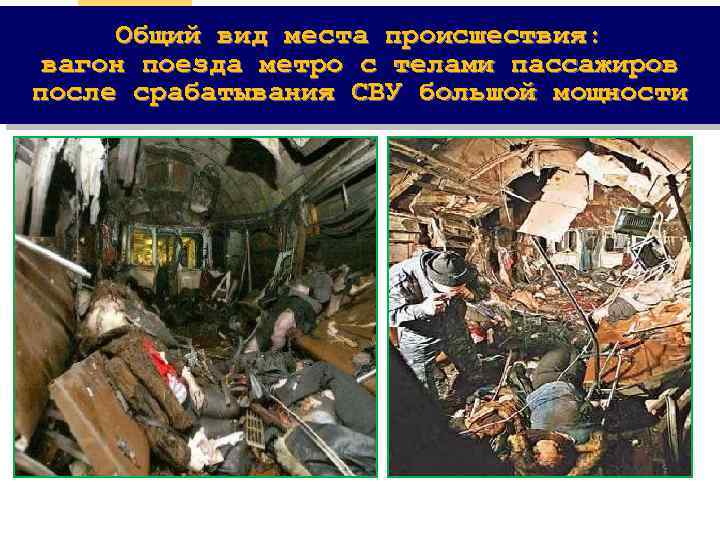

Общий вид места происшествия: вагон поезда метро с телами пассажиров после срабатывания СВУ большой мощности

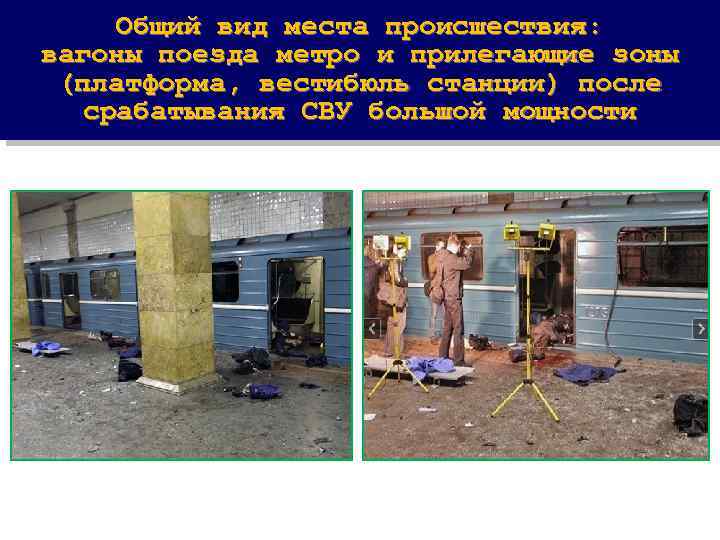

Общий вид места происшествия: вагоны поезда метро и прилегающие зоны (платформа, вестибюль станции) после срабатывания СВУ большой мощности
ТРУП СМЕРТНИЦЫ

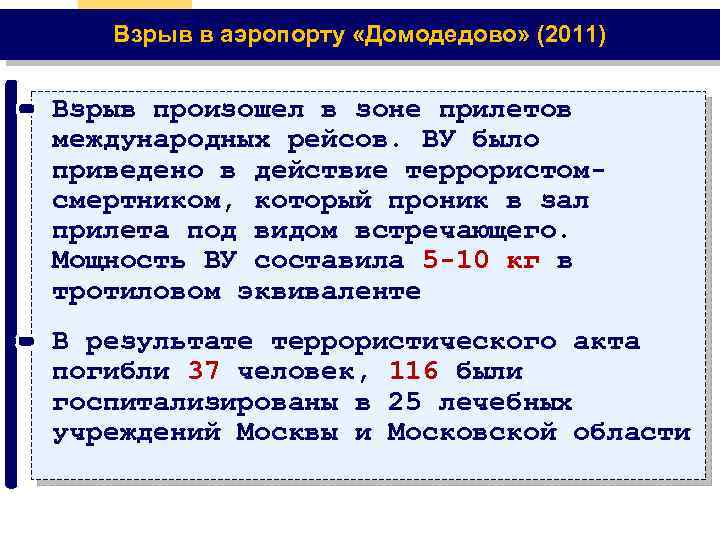

Взрыв в аэропорту «Домодедово» (2011) Взрыв произошел в зоне прилетов международных рейсов. ВУ было приведено в действие террористомсмертником, который проник в зал прилета под видом встречающего. Мощность ВУ составила 5 -10 кг в тротиловом эквиваленте В результате террористического акта погибли 37 человек, 116 были госпитализированы в 25 лечебных учреждений Москвы и Московской области
Взрыв в аэропорту «Домодедово» (2011)
Взрыв в аэропорту «Домодедово» (2011)

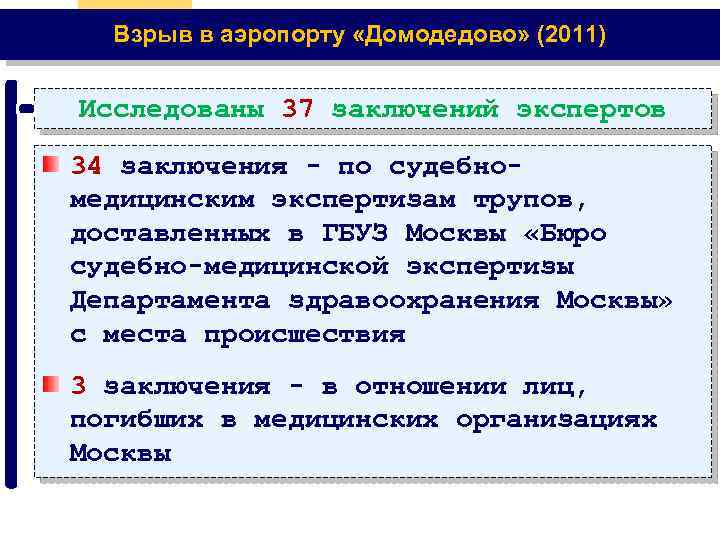

Взрыв в аэропорту «Домодедово» (2011) Исследованы 37 заключений экспертов 34 заключения - по судебномедицинским экспертизам трупов, доставленных в ГБУЗ Москвы «Бюро судебно-медицинской экспертизы Департамента здравоохранения Москвы» с места происшествия 3 заключения - в отношении лиц, погибших в медицинских организациях Москвы

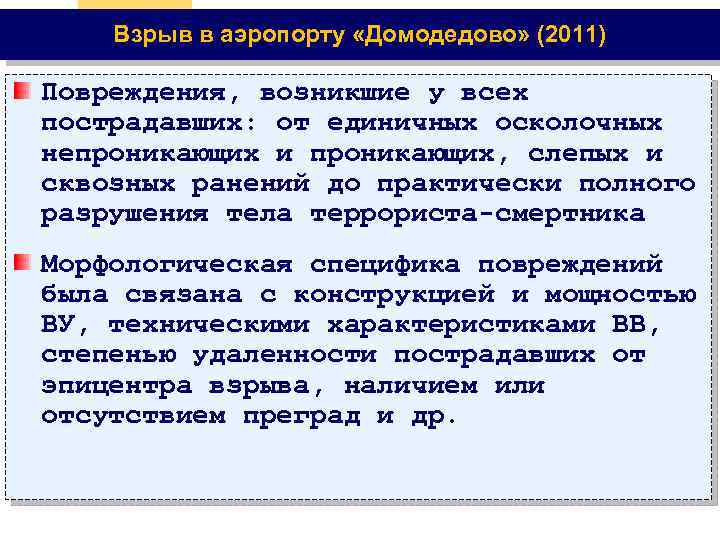

Взрыв в аэропорту «Домодедово» (2011) Повреждения, возникшие у всех пострадавших: от единичных осколочных непроникающих и проникающих, слепых и сквозных ранений до практически полного разрушения тела террориста-смертника Морфологическая специфика повреждений была связана с конструкцией и мощностью ВУ, техническими характеристиками ВВ, степенью удаленности пострадавших от эпицентра взрыва, наличием или отсутствием преград и др.
Взрыв в аэропорту «Домодедово» (2011) Отмечен ряд особенностей повреждений, характерных для ВТ в целом: комбинированный характер множественность сочетанный характер полифокальная локализация преимущественно одностороннее (обращенное к эпицентру взрыва) расположение разнообразие по степени тяжести в каждом отдельном случае

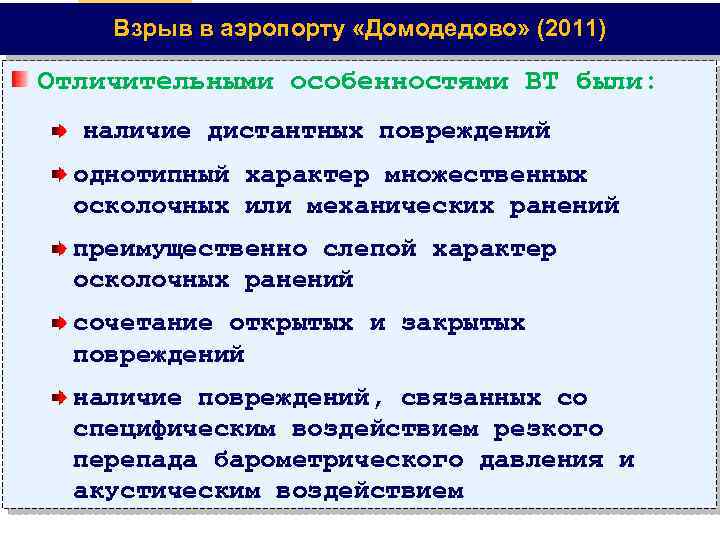

Взрыв в аэропорту «Домодедово» (2011) Отличительными особенностями ВТ были: наличие дистантных повреждений однотипный характер множественных осколочных или механических ранений преимущественно слепой характер осколочных ранений сочетание открытых и закрытых повреждений наличие повреждений, связанных со специфическим воздействием резкого перепада барометрического давления и акустическим воздействием

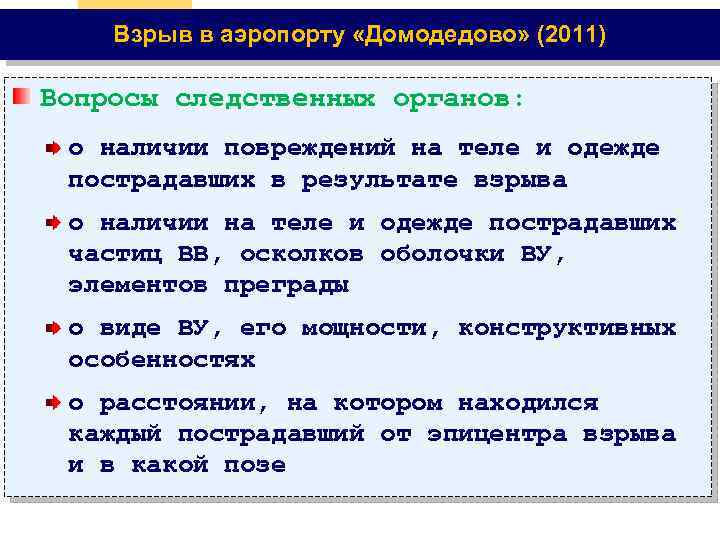

Взрыв в аэропорту «Домодедово» (2011) Вопросы следственных органов: о наличии повреждений на теле и одежде пострадавших в результате взрыва о наличии на теле и одежде пострадавших частиц ВВ, осколков оболочки ВУ, элементов преграды о виде ВУ, его мощности, конструктивных особенностях о расстоянии, на котором находился каждый пострадавший от эпицентра взрыва и в какой позе

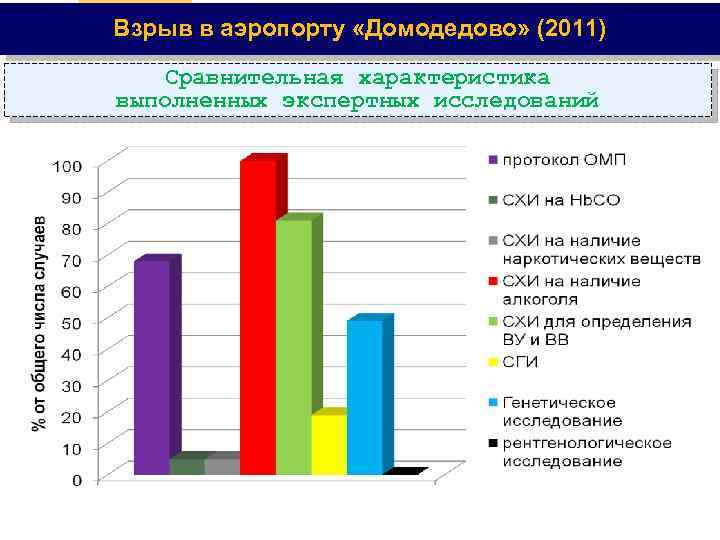

Взрыв в аэропорту «Домодедово» (2011) Сравнительная характеристика выполненных экспертных исследований

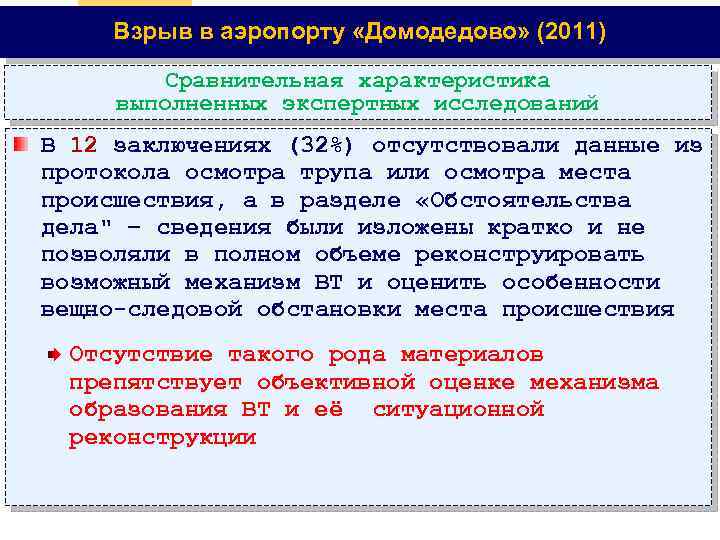

Взрыв в аэропорту «Домодедово» (2011) Сравнительная характеристика выполненных экспертных исследований В 12 заключениях (32%) отсутствовали данные из протокола осмотра трупа или осмотра места происшествия, а в разделе «Обстоятельства дела" – сведения были изложены кратко и не позволяли в полном объеме реконструировать возможный механизм ВТ и оценить особенности вещно-следовой обстановки места происшествия Отсутствие такого рода материалов препятствует объективной оценке механизма образования ВТ и её ситуационной реконструкции
Взрыв в аэропорту «Домодедово» (2011) Сравнительная характеристика выполненных экспертных исследований В заключениях были даны ответы о дистанции взрыва (близкая или неблизкая), возможном положении пострадавших (вертикальное или близкое к нему) и их ориентации относительно центра взрыва (слева, справа, сзади, спереди) Ответы носили «обобщенный» характер, не позволяли объективно оценить возможное расположение пострадавших, их позы в момент взрыва и расстояния от ВУ
ПРОГРАММА ПЕРСПЕКТИВНЫХ ИССЛЕДОВАНИЙ ПО ПРОБЛЕММЕ «СУДЕБНО-МЕДИЦИНСКАЯ ЭКСПЕРТИЗА ВЗРЫВНОЙ ТРАВМЫ» (Попов В. Л. , Макаров И. Ю. , Тюрин М. В. , 2013) Установление закономерностей формирования ВТ в зависимости от: материала и конструкции поражающего взрывного устройства (ВУ) массы, мощности и вида взрывчатого вещества (ВВ) условий взрыва (дистанции и расстояния взрыва, условий окружающей среды, взаимного расположения ВУ и пострадавшего на месте происшествия и др. ) Выявление морфологических признаков взрывных повреждений, отражающих: материал и конструкцию ВУ свойства примененного ВВ Различные частные варианты условий взрыва Определение методов выявления морфологических эквивалентов: действия разных образцов ВУ действия разнотипных ВВ отражающих варианты условий взрыва Решение прикладных задач судебно-медицинской экспертизы ВТ. Установление экспертных критериев, идентифицирующих ВУ, ВВ и условия взрыва по характеру взрывных повреждений (в рамках их объективной комплексной ситуационной реконструкции).
Благодарю за внимание! д. м. н. , доцент Макаров Игорь Юрьевич
