СУДЕБНО-МЕДИЦИНСКАЯ ЭКСПЕРТИЗА ОГНЕСТРЕЛЬНОЙ ТРАВМЫ (избранные вопросы) д. м. н. , доцент Макаров Игорь Юрьевич
Рассматриваемые вопросы Основные понятия и классификация огнестрельного оружия и боеприпасов Повреждающие факторы выстрела и механизм образования огнестрельной травмы Судебно-медицинское значение огнестрельного повреждения Возможности установления условий производства выстрела по морфологии повреждений Перспективные задачи судебно-медицинской экспертизы огнестрельной травмы
Федеральный закон от 13. 12. 1996 № 150 -ФЗ «ОБ ОРУЖИИ» (с изменениями на 13. 07. 2015; редакция, действующая с 15. 09. 2015) ОРУЖИЕ - устройства и предметы, конструктивно предназначенные для поражения живой или иной цели, подачи сигналов ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ - оружие, предназначенное для механического поражения цели на расстоянии метаемым снаряжением, получающим направленное движение за счет энергии порохового или иного заряда (абзац в редакции, введенной в действие с 1 июля 2011 года федеральным законом от 28. 12. 2010 № 398 -ФЗ) ОСНОВНЫЕ ЧАСТИ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ – ствол, затвор, барабан, рамка, ствольная коробка
ОСНОВНЫЕ ПОНЯТИЯ И КЛАССИФИКАЦИЯ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ • в судебно-медицинской практике в основном встречаются огнестрельные повреждения от выстрелов из ручного стрелкового оружия • огнестрельным называется оружие, в котором используется энергия пороховых газов, газов образующихся при горении метательного заряда в стволе • огнестрельное ствольное оружие предназначено для нанесения механического повреждения огнестрельным снарядом • под выстрелом понимают выбрасывание огнестрельного снаряда из канала ствола
ВИДЫ ОРУЖИЯ ОРУЖИЕ в зависимости от целей его использования соответствующими субъектами, а также по основным параметрам и характеристикам подразделяется на: ГРАЖДАНСКОЕ (предназначенное для использования гражданами РФ в целях самообороны, оружие самообороны; спортивное оружие; охотничье оружие; сигнальное оружие для занятий спортом и охоты, а также в культурных и образовательных целях): СЛУЖЕБНОЕ (предназначенное для использования должностными лицами государственных органов и работниками юридических лиц, которым законодательством Российской Федерации разрешено ношение, хранение и применение указанного оружия, в целях самообороны или для исполнения возложенных на них федеральным законом обязанностей по защите жизни и здоровья граждан, собственности, по охране природы и природных ресурсов, ценных и опасных грузов, специальной корреспонденции) БОЕВОЕ РУЧНОЕ СТРЕЛКОВОЕ (предназначенное для решения боевых и оперативнослужебных задач, принятое в соответствии с нормативными правовыми актами Правительства Российской Федерации)
КЛАССИФИКАЦИЯ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ - По целевому назначению По способу изготовления По устройству канала ствола По длине ствола По калибру По механизму заряжания и др. - боевое служебное гражданское промышленного изготовления самодельное нарезное гладкоствольное короткоствольное среднествольное длинноствольное малокалиберное среднекалиберное крупнокалиберное неавтоматическое самозарядное самострельное комбинированное
КЛАССИФИКАЦИЯ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ (по длине ствола) Ø длинноствольное оружие Ø среднествольное оружие Ø короткоствольное оружие
КЛАССИФИКАЦИЯ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ (по устройству внутренней поверхности канала ствола) Ø нарезное оружие Ø гладкоствольное оружие
КЛАССИФИКАЦИЯ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ (атипичное) Ø обрезы Ø самодельное Ø атипичное (в нем используется огнестрельный принцип)

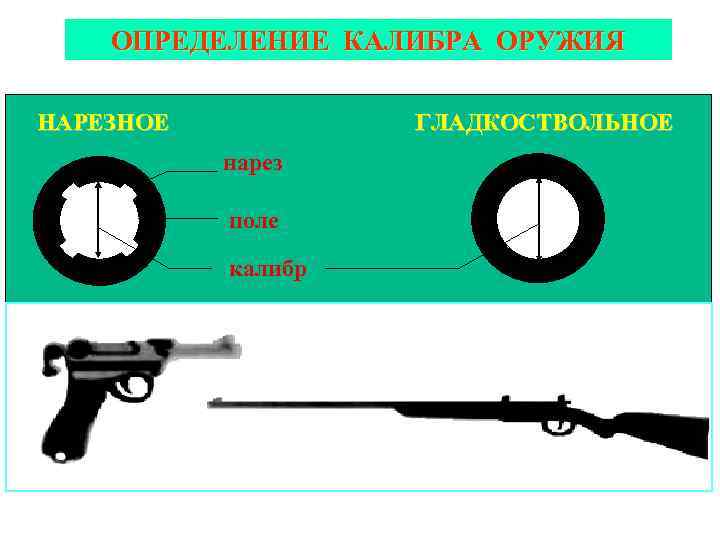

ОПРЕДЕЛЕНИЕ КАЛИБРА ОРУЖИЯ НАРЕЗНОЕ ГЛАДКОСТВОЛЬНОЕ нарез поле калибр
КЛАССИФИКАЦИЯ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ (в зависимости от диаметра канала ствола) у нарезного оружия различают: ►малокалиберное оружие (d≤ 6, 5 мм) ►оружие нормального калибра (6, 5 мм<d≤ 9 мм) ►крупнокалиберное оружие (9 мм<d<20 мм) у охотничьего гладкоствольного оружия: ► 64, 32, 28, 20, 16, 12, 10, 8, 4 калибры (калибр определяется четным количеством калиберных пуль, отлитых 1 фунта свинца) из
БОЕПРИПАСЫ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ БОЕПРИПАСЫ - предметы вооружения и метаемое снаряжение, предназначенные для поражения цели и содержащие разрывной, метательный, пиротехнический или вышибной заряды либо их сочетание ПАТРОН - устройство, предназначенное для выстрела из оружия, объединяющее в одно целое при помощи гильзы средства инициирования, метательный заряд и метаемое снаряжение
• Патрон к боевому оружию состоит из огнестрельного снаряда – пули, заряда пороха и капсюля, соединенных в одно целое с помощью гильзы • Патрон к охотничьему оружию состоит из латунной, пластмассовой или картонной гильзы; снаряда, прикрытого картонной прокладкой или пыжом; пороха, прикрытого войлочным пыжом; капсюля • Снарядом в охотничьем патроне может быть, дробь, картечь, специальные пули 13
КЛАССИФИКАЦИЯ РАНЯЩИХ СНАРЯДОВ По виду По назначению По конструкции - пули дробь картечь атипичные обыкновенные пули специального назначения трассирующие бронебойные зажигательные и др. - оболочечные безоболочечные полуоболочечные и др.

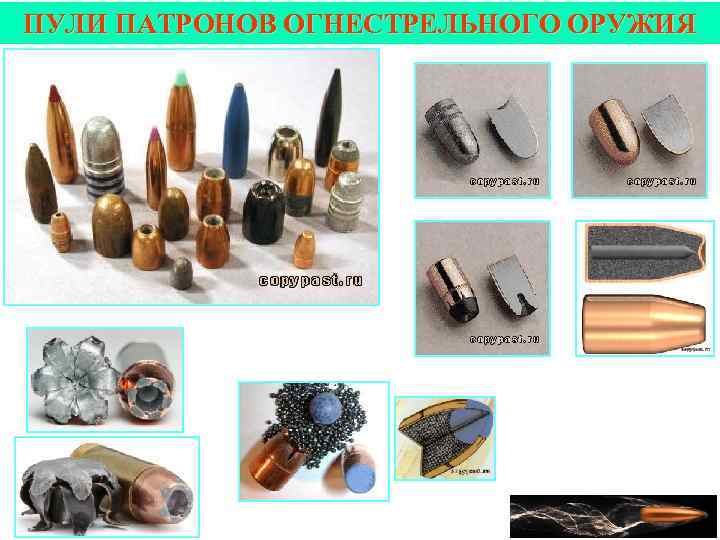

ПУЛИ ПАТРОНОВ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ
ПУЛИ ПАТРОНОВ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ THV (tres haute vitesse) — высокоскоростная монолитная пуля Её форма «reverse ogive» ( «обратная огибающая» ) позволяет достичь высокой скорости, а при попадании в цель резко тормозиться, передавая цели свою кинетическую энергию. Используется только специальными подразделениями
ПОВРЕЖДАЮЩИЕ ФАКТОРЫ ВЫСТРЕЛА
ВИДЫ ДЕЙСТВИЯ ПУЛИ НА ТКАНИ И ОРГАНЫ ЧЕЛОВЕКА Термическое Механическое Химическое Поверхностное комбинированное Пробивное Клиновидное Ушибающее Гидродинамическое Дробящее ПОРАЖАЮЩЕЕ ДЕЙСТВИЕ ПРОДУКТОВ ВЫСТРЕЛА ü ü ü ПОРОХОВЫЕ ГАЗЫ оказывают более разнообразное действие: механическое – пробивное, разрывное или ушибающее; термическое (ожоги возникают в основном от действия горячих газов дымного пороха); химическое (образование в тканях, прилежащих к огнестрельной ране, карбоксигемоглобина)
ПОРАЖАЮЩЕЕ ДЕЙСТВИЕ ПРОДУКТОВ ВЫСТРЕЛА КОПОТЬ ВЫСТРЕЛА - несгоревшие шлакообразные частицы пороха, покрытые окислами металлов. Их соотношение определяется металлами пули и капсюльным составом. Внедряются в кожу или одежду вокруг огнестрельного повреждения (поверхностное комбинированное действие). ЗАРЯД ПОРОХА не до конца сгорает в канале ствола и полусгоревшие частицы оказывают поверхностное повреждающее действие, проникая в кожу и раневой канал на небольшую глубину. Аналогично действуют и МЕТАЛЛИЧЕСКИЕ ЧАСТИЦЫ, срываемые в момент ЧАСТИЦЫ выстрела с гильзы, пули и канала ствола. РУЖЕЙНАЯ СМАЗКА откладывается при 1 -3 выстрелах из смазанного ствола оружия. ЧАСТИ ОРУЖИЯ, соприкасающиеся или находящиеся в непосредственной ОРУЖИЯ близости от тела человека, оказывают механическое действие: кровоподтеки в области плеча от удара прикладом при отдаче, ущемления кожи от попадания в движущиеся части автоматического оружия, ссадины – отпечатки дульного среза оружия, повреждения от осколков разорвавшегося оружия. Механическое действие оказывают различные ВТОРИЧНЫЕ СНАРЯДЫ: СНАРЯДЫ осколки преграды, фрагменты одежды и обуви, костные осколки.
ПОВРЕЖДАЮЩИЕ ФАКТОРЫ ВЫСТРЕЛА И МЕХАНИЗМ ОБРАЗОВАНИЯ ОГНЕСТРЕЛЬНОГО ПОВРЕЖДЕНИЯ 1. Огнестрельный снаряд 2. Пламя 3. Пороховые газы 4. Копоть 5. Несгоревшие порошинки 6. Частицы смазки 7. Частицы металла 8. Ударные волны 9. Баллистические волны 10. Части оружия
ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫХОДА ИЗ СТВОЛА ПИСТОЛЕТА РАЗНЫХ ФАКТОРОВ ВЫСТРЕЛА
ДЕЙСТВИЕ ПОВРЕЖДАЮЩИХ ФАКТОРОВ НА РАЗНЫХ ДИСТАНЦИЯХ ВЫСТРЕЛА ПОВРЕЖДАЮЩИЕ ФАКТОРЫ ВЫСТРЕЛА ДИСТАНЦИИ ВЫСТРЕЛА УПОР Дульный конец Пороховые газы: мехихани- мичес- ческий термический Метал. Ко- Поро- лические поть шинки частицы П у л я + + + + I зона – + + + + II зона – – + + III зона – – – + + + НЕБЛИЗКАЯ – – – – + Б Л И З К А Я
Повреждающее действие пламени выстрела От действия пламени выстрела могут образоваться ожоги, опаление волос и ворса одежды В современном оружии эквивалентом повреждающего действия пламени является высокая температура газов выстрела
Повреждения частями огнестрельного оружия Дульный конец, приклад и подвижные части оружия, соприкасающиеся в момент выстрела с телом человека, оказывают механическое действие От удара прикладом при отдаче образуются кровоподтеки в области плеча, от попадания в движущиеся части автоматического оружия – ущемления кожи кисти, от дульного среза оружия – штампованные ссадины
Повреждения частями огнестрельного оружия
Повреждения частями огнестрельного оружия

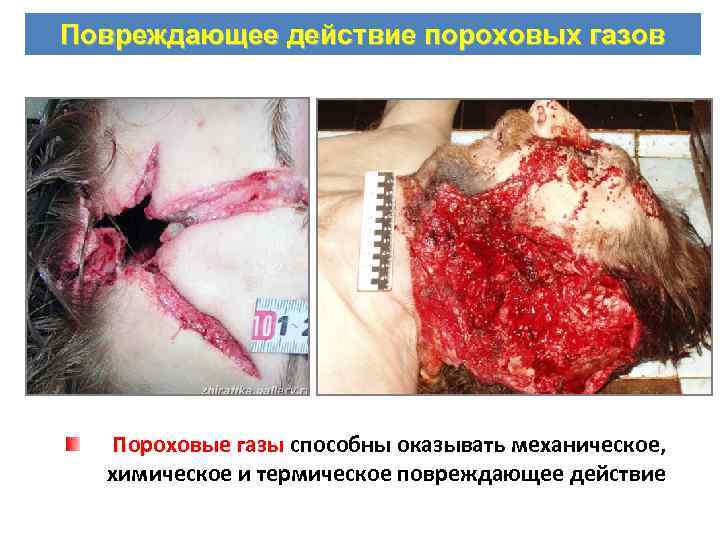

Повреждающее действие пороховых газов Пороховые газы способны оказывать механическое, химическое и термическое повреждающее действие
Повреждающее действие копоти выстрела Копоть выстрела оседает на кожу или одежду вокруг входной огнестрельной раны, оказывая комбинированное поверхностное механическое и в меньшей мере – термическое и химическое действие.
Повреждающее действие полусгоревшего пороха, частиц металла и смазки Несгоревшие порошинки, частицы металла и смазки оказывают поверхностное комбинированное механическое, термическое и химическое повреждающее действие
Общая морфология огнестрельного ранения Морфология повреждения зависит от характера ранения: сквозное, слепое или касательное сквозное Сквозное пулевое ранение имеет входную рану (1) раневой канал (2) выходную рану (3)
Морфология и виды раневых каналов РАНЕВОЙ КАНАЛ - это путь, который проходит пуля в теле. Прямой канал – в виде прямой линии, сохраняющей направление выстрела (при прохождении пули через небольшое количество компактных, близко лежащих тканей и органов). Ломаный канал - пуля проходит через несколько органов, которые могут легко смещаться или, изменять свое положение. Касательный канал (тангенциальный) - пуля входит в округлую часть туловища под острым углом и выходит близко от входа. Опоясывающий канал – пуля «скользит» под кожей или по поверхности органа, и канал соответствует форме рельефа опоясываемой им части тела. Прерванный канал - при прохождении пули через две и более отдельные части тела, через плечо и грудь. Отклоненный канал образуется, когда пуля, встретив в теле препятствие, изменяет свой путь и прокладывает канал в другом направлении. Костная ткань, хрящ и даже плотный орган могут изменить направление пули.

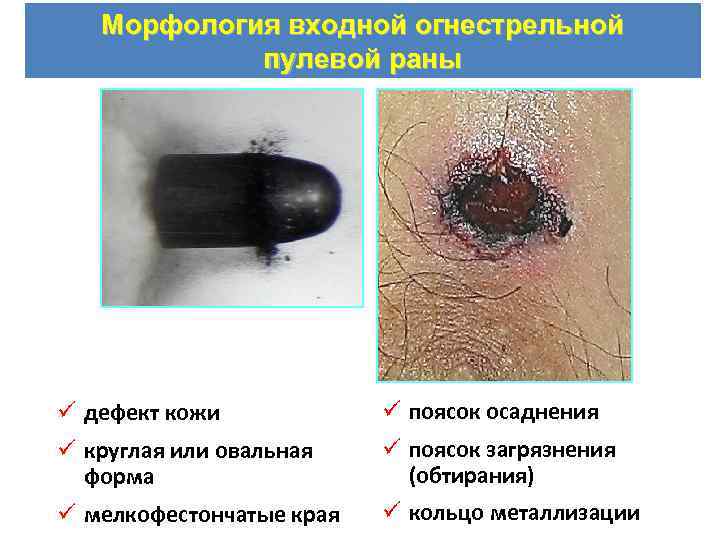

Морфология входной огнестрельной пулевой раны ü дефект кожи ü поясок осаднения ü круглая или овальная форма ü поясок загрязнения (обтирания) ü мелкофестончатые края ü кольцо металлизации
Морфология выходной огнестрельной пулевой раны ü отсутствие дефекта ткани, поясков осаднения и загрязнения (обтирания), кольца металлизации
Морфология касательных ран

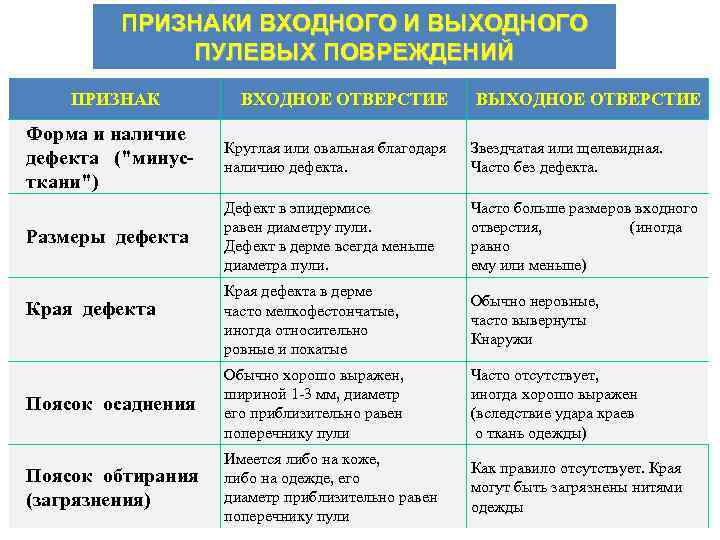

ПРИЗНАКИ ВХОДНОГО И ВЫХОДНОГО ПУЛЕВЫХ ПОВРЕЖДЕНИЙ ПРИЗНАК ВХОДНОЕ ОТВЕРСТИЕ ВЫХОДНОЕ ОТВЕРСТИЕ Форма и наличие дефекта ("минусткани") Круглая или овальная благодаря наличию дефекта. Звездчатая или щелевидная. Часто без дефекта. Размеры дефекта Дефект в эпидермисе равен диаметру пули. Дефект в дерме всегда меньше диаметра пули. Часто больше размеров входного отверстия, (иногда равно ему или меньше) Края дефекта в дерме часто мелкофестончатые, иногда относительно ровные и покатые Обычно неровные, часто вывернуты Кнаружи Поясок осаднения Обычно хорошо выражен, шириной 1 -3 мм, диаметр его приблизительно равен поперечнику пули Часто отсутствует, иногда хорошо выражен (вследствие удара краев о ткань одежды) Поясок обтирания (загрязнения) Имеется либо на коже, либо на одежде, его диаметр приблизительно равен поперечнику пули Как правило отсутствует. Края могут быть загрязнены нитями одежды Края дефекта
Повреждений вторичными снарядами Вторичными снарядами могут быть осколки преграды, фрагменты одежды и обуви, костные осколки (оказывают механическое поражающее действие)

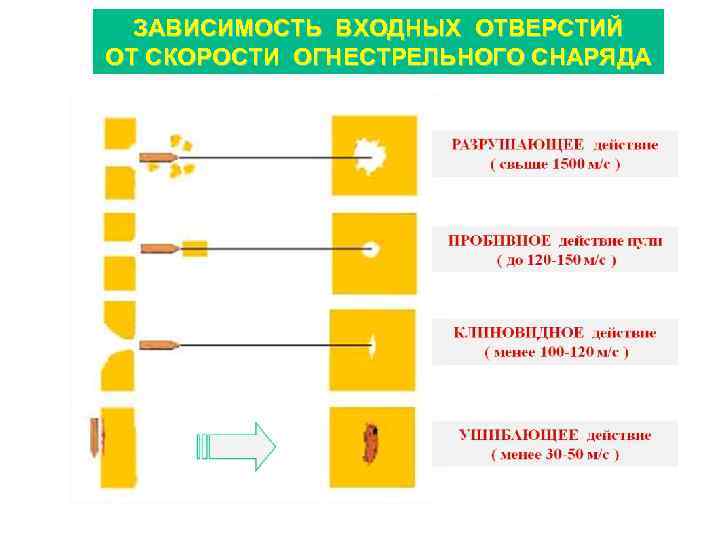

ЗАВИСИМОСТЬ ВХОДНЫХ ОТВЕРСТИЙ ОТ СКОРОСТИ ОГНЕСТРЕЛЬНОГО СНАРЯДА
ЗАВИСИМОСТЬ ОБЪЕМА И ВИДА ПОВРЕЖДЕНИЙ ОТ СКОРОСТИ ОГНЕСТРЕЛЬНОГО СНАРЯДА
ЗАВИСИМОСТЬ ОБЪЕМА И ВИДА ПОВРЕЖДЕНИЙ ОТ СКОРОСТИ ОГНЕСТРЕЛЬНОГО СНАРЯДА
ПРОБИВНОЕ, РАЗРУШАЮЩЕЕ и ДРОБЯЩЕЕ ДЕЙСТВИЕ ПУЛИ, ФОРМИРУЮЩЕЕ ДЕФЕКТ ТКАНИ (выход 9, 0 -мм пистолетной пули из кости) 3
ПОВРЕЖДЕНИЕ СЕРДЦА ОТ ГИДРОДИНАМИЧЕСКОГО ДЕЙСТВИЯ ПУЛИ
ВХОДНОЕ ОГНЕСТРЕЛЬНОЕ ПУЛЕВОЕ ОТВЕРСТИЕ В ЧЕРЕПЕ
Рентгенограммы огнестрельных пулевых переломов трубчатых костей
КЛАССИФИКАЦИИ ОГНЕСТРЕЛЬНЫХ ПОВРЕЖДЕНИЙ 3 Классификационное основание 1. Действовавший фактор: - основной фактор; - дополнительные факторы; 2. Количество повреждений 3. Вид повреждения 4. Локализация повреждений 5. Нарушение целости кожи 6. Характер раневого канала 7. Особенности повреждений: - полостей тела; - внутренних органов; - крупных сосудов и нервов; - костей; Название повреждений (ранений) Пулевое, осколочно-пулевое, дробовое, картечное. Газово-пороховое, звуко-волновое, осколочное и др. Комбинированное. Одиночное, множественные (многочисленные). Рана (ранение), ссадина, кровоизлияние (кровоподтёк), разрушение, отрыв (отстрел) части тела (например, пальца) и др. Шея, грудь, живот, таз, конечности, область позвоночника. Сочетанное ранение. Открытые, закрытые, поверхностные Сквозные, слепые, частично сквозные или частично слепые. Касательные, касательно-слепые. Проникающие или непроникающие. Характер повреждений органов. Характер повреждения сосуда или нервного ствола. Переломы: дырчатые, оскольчатые, отрывные и др.
СУДЕБНО-МЕДИЦИНСКОЕ ЗНАЧЕНИЕ ОГНЕСТРЕЛЬНЫХ ПОВРЕЖДЕНИЙ Определение расстояния выстрела Выстрел в упор ü штанц-марка ü радиальные разрывы краев раны ü отсутствие дополнительных факторов вокруг раны ü ярко-красное окрашивание мышц в раневом канале
СУДЕБНО-МЕДИЦИНСКОЕ ЗНАЧЕНИЕ ОГНЕСТРЕЛЬНЫХ ПОВРЕЖДЕНИЙ Определение расстояния выстрела Выстрел с близкой дистанции ü опаление волос и ворса одежды ü осаднение и разрывы краев входной раны газами выстрела ü отложение копоти, мелкие повреждения от действия порошинок, наличие частиц металла и смазки

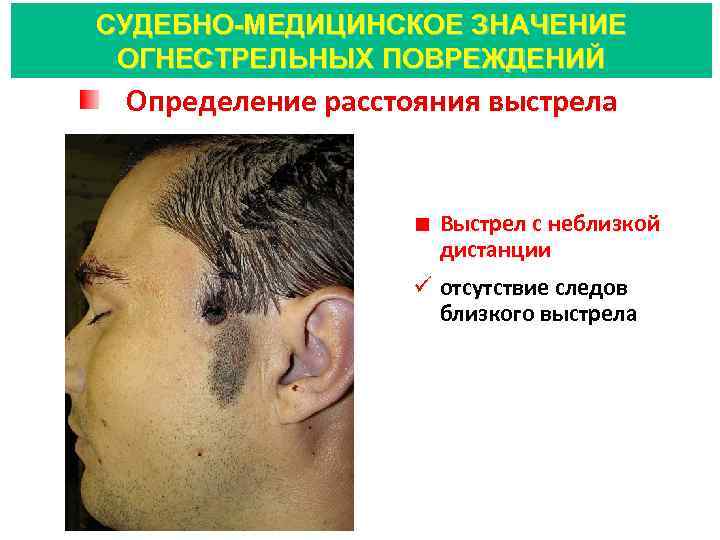

СУДЕБНО-МЕДИЦИНСКОЕ ЗНАЧЕНИЕ ОГНЕСТРЕЛЬНЫХ ПОВРЕЖДЕНИЙ Определение расстояния выстрела Выстрел с неблизкой дистанции ü отсутствие следов близкого выстрела

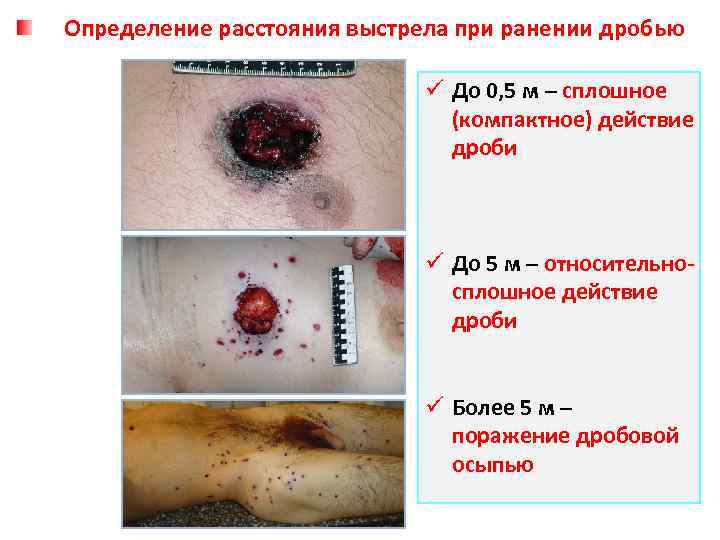

Определение расстояния выстрела при ранении дробью ü До 0, 5 м – сплошное (компактное) действие дроби ü До 5 м – относительносплошное действие дроби ü Более 5 м – поражение дробовой осыпью
ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫХОДА ИЗ СТВОЛА РУЖЬЯ ФАКТОРОВ ВЫСТРЕЛА 2 1 4 3 5
ОСОБЕННОСТИ ВЫХОДА ИЗ СТВОЛА РУЖЬЯ ПОРАЖАЮЩИХ ФАКТОРОВ ВЫСТРЕЛА
Определение вида оружия, из которого причинено повреждение по свойствам повреждения Определение вида снаряда, которым причинено повреждение ü При слепых ранениях устанавливают по обнаруженному в раневом канале снаряду ü При сквозных ранениях: ранениях - по форме входного дырчатого перелома - по химическим элементам в пояске осаднения, входящим в состав оболочки пули

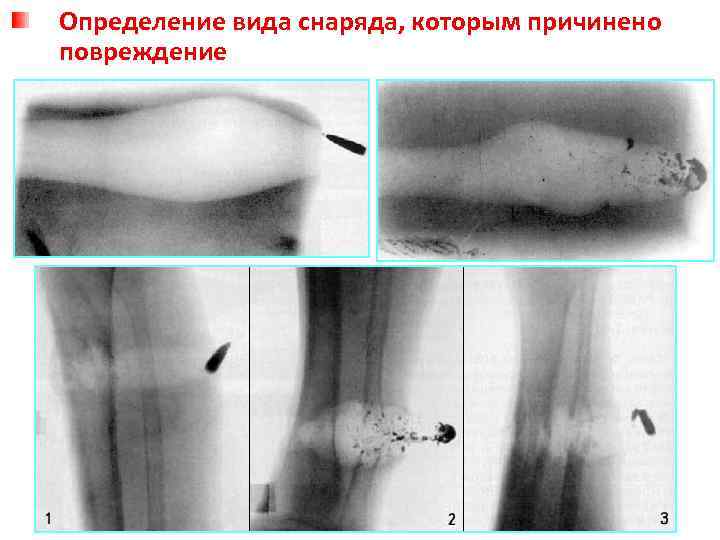

Определение вида снаряда, которым причинено повреждение
Определение вида снаряда, которым причинено повреждение

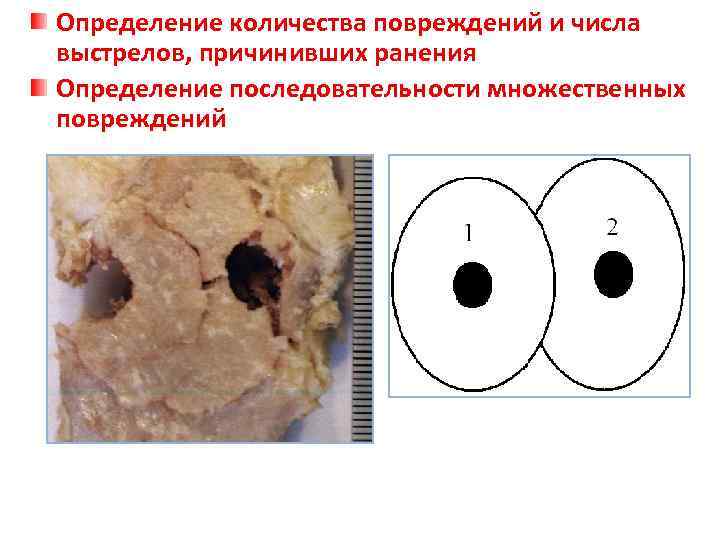

Определение количества повреждений и числа выстрелов, причинивших ранения Определение последовательности множественных повреждений
Определение последовательности множественных повреждений При выстрелах из вычищенного и смазанного оружия поясок обтирания в области раны от второго выстрела будет гораздо лучше выражен, чем от первого (большее загрязнение пули копотью при втором выстреле). При ранениях груди с повреждением легких после первого выстрела раневой канал в легком не будет соответствовать уровню входной раны на коже и будет ломаным, так как легкое спадается (воздух попадает в замкнутое пространство - плевральную полость и смещает легкое, легкое поджимается). При втором ранении будет полное соответствие раневого канала и входной раны и представляет прямую линию на всем протяжении. Первое ранение живота с повреждением желудка и кишечника вследствие содержания в них жидкости и газа проявляется гидродинамическое действие. При втором ранении возникает спадение органов и повреждения менее значительные (обычно щелевидной формы). Степень кровоизлияния может быть выражена больше при первом ранении (но не всегда, так ранение крупного кровеносного сосуда в последующем ранении может вызвать более сильное кровоизлияние).

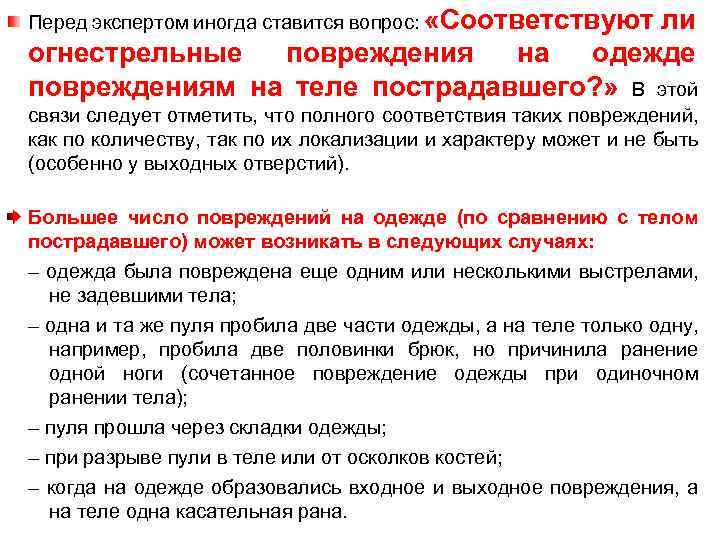

Перед экспертом иногда ставится вопрос: «Соответствуют ли огнестрельные повреждения на одежде повреждениям на теле пострадавшего? » В этой связи следует отметить, что полного соответствия таких повреждений, как по количеству, так по их локализации и характеру может и не быть (особенно у выходных отверстий). Большее число повреждений на одежде (по сравнению с телом пострадавшего) может возникать в следующих случаях: – одежда была повреждена еще одним или несколькими выстрелами, не задевшими тела; – одна и та же пуля пробила две части одежды, а на теле только одну, например, пробила две половинки брюк, но причинила ранение одной ноги (сочетанное повреждение одежды при одиночном ранении тела); – пуля прошла через складки одежды; – при разрыве пули в теле или от осколков костей; – когда на одежде образовались входное и выходное повреждения, а на теле одна касательная рана.

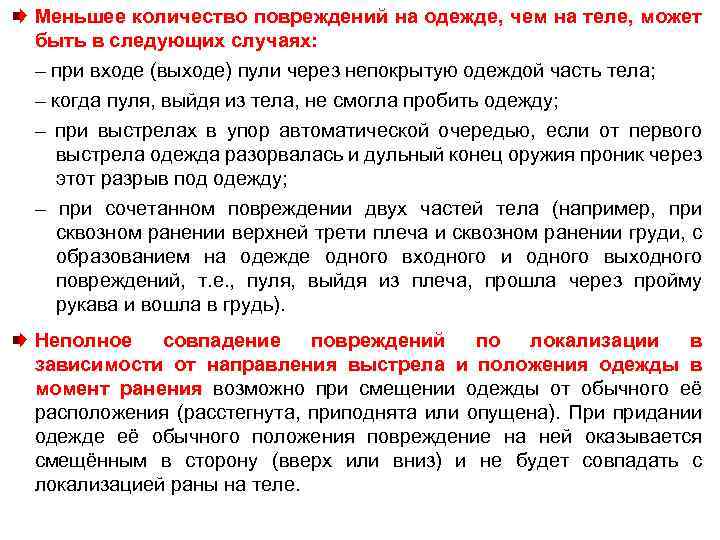

Меньшее количество повреждений на одежде, чем на теле, может быть в следующих случаях: – при входе (выходе) пули через непокрытую одеждой часть тела; – когда пуля, выйдя из тела, не смогла пробить одежду; – при выстрелах в упор автоматической очередью, если от первого выстрела одежда разорвалась и дульный конец оружия проник через этот разрыв под одежду; – при сочетанном повреждении двух частей тела (например, при сквозном ранении верхней трети плеча и сквозном ранении груди, с образованием на одежде одного входного и одного выходного повреждений, т. е. , пуля, выйдя из плеча, прошла через пройму рукава и вошла в грудь). Неполное совпадение повреждений по локализации в зависимости от направления выстрела и положения одежды в момент ранения возможно при смещении одежды от обычного её расположения (расстегнута, приподнята или опущена). При придании одежде её обычного положения повреждение на ней оказывается смещённым в сторону (вверх или вниз) и не будет совпадать с локализацией раны на теле.
Могут возникнуть несоответствия и по характеру повреждений, повреждений например: – на одежде имеются все признаки выстрела с близкого расстояния, а на теле – обычное пулевое ранение без признаков близкого выстрела; – на одежде входное и выходное повреждения как при сквозном ранении, а на теле – небольшая касательная рана. Возможны и другие варианты неполного соответствия. Перечисленные несовпадения повреждений на одежде с повреждениями на теле не исключают возможности причинения их одним и тем же выстрелом. Решать этот вопрос можно лишь по совокупности результатов исследования одежды и тела пострадавшего. В каждом случае экспертом должна быть выяснена и отражена в заключении причина неполного соответствия повреждений.
ЛАБОРАТОРНЫЕ И СПЕЦИАЛЬНЫЕ МЕТОДЫ ИССЛЕДОВАНИЯ 1. Фотографирование: общие (обзорные), узловые и детальные снимки с использованием масштаба, стрелок, указателей и фона; снимки на проволочном манекене с неметаллическими зондами. 2. Исследование и фотографирование в ИКЛ и УФЛ. 3. Рентгенография в максимально мягких и жестких лучах. 4. Непосредственная стереомикроскопия. 5. Исследования на порох. 6. Исследование на металлы выстрела (ДКМ). 7. Изучение раневых каналов с помощью полимерных слепков. 8. Спектральное исследование. 9. Исследование на манекене. 10. Сравнительно-экспериментальное исследование: – оружие применять то, которое фигурирует по делу (или аналогичный образец); – использовать боеприпасы аналогичные использованным на месте происшествия (та же партия патронов); – в качестве мишеней применять или ту же одежду, что была на пострадавшем (только с разрешения следователя!), или аналогичную по материалу, цвету, изношенности; – подложка должна быть аналогична имевшей место в изучаемом случае; – расстояния выстрела выбираются в пределах возможных, предварительно установленных с помощью сравнения со стандартными мишенями или табличными данными; – с каждого расстояния осуществляется не менее 3 -5 выстрелов из чистого, (смазанного или несмазанного ствола) и загрязненного нагаром оружия.

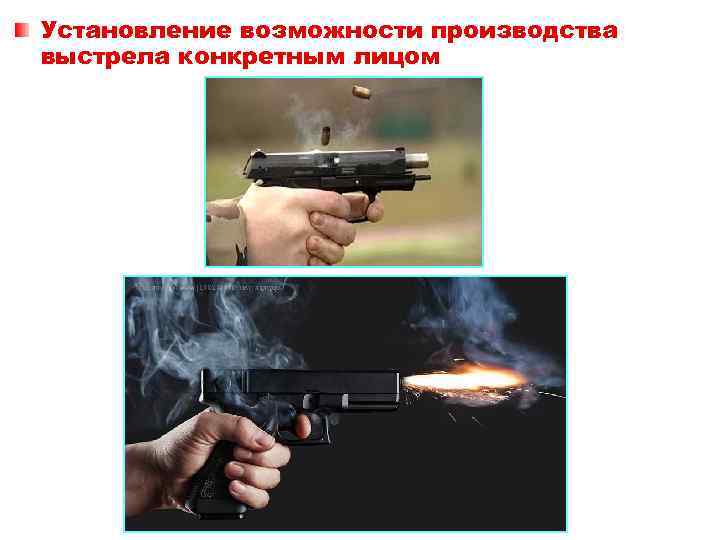

Установление возможности производства выстрела конкретным лицом
ВОЗМОЖНОСТИ УСТАНОВЛЕНИЯ УСЛОВИЙ ПРОИЗВОДСТВА ВЫСТРЕЛА ПО МОРФОЛОГИИ ПОВРЕЖДЕНИЙ

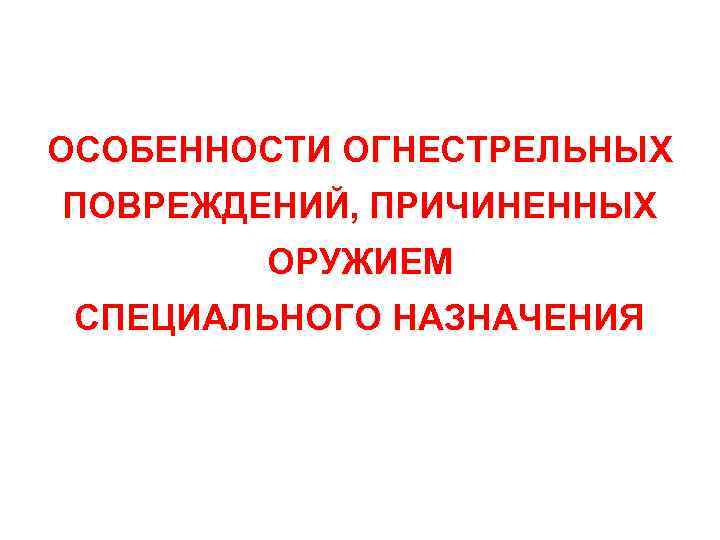

ОСОБЕННОСТИ ОГНЕСТРЕЛЬНЫХ ПОВРЕЖДЕНИЙ, ПРИЧИНЕННЫХ ОРУЖИЕМ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

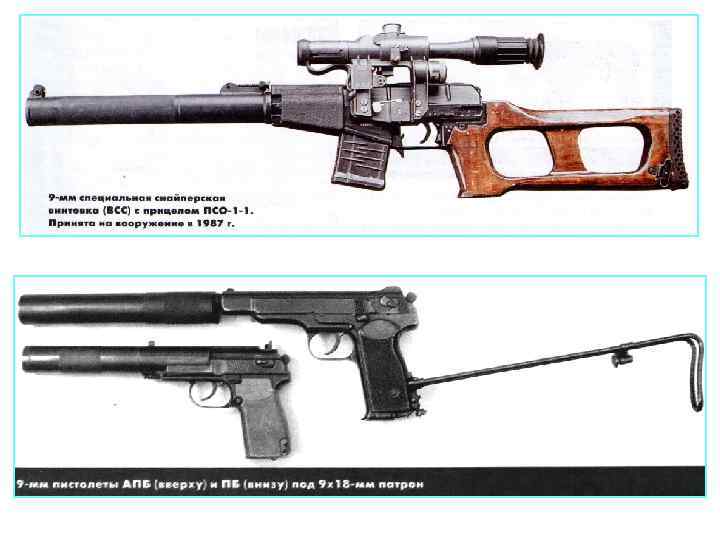

ОРУЖИЕ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ «Бесшумное» оружие Высокоточные снайперские винтовки Подводное оружие боевых пловцов Оружие скрытого монтажа Другие виды оружия КОНСТРУКТИВНЫЕ Расширительные УПЗВ Обтюраторные УПЗВ Комбинированные УПЗВ Механические УПЗВ ТИПЫ УПЗВ замкнутого типа (с расширением пороховых газов в переменно-замкнутом объеме ствольной насадки, ствола или гильзы патрона)

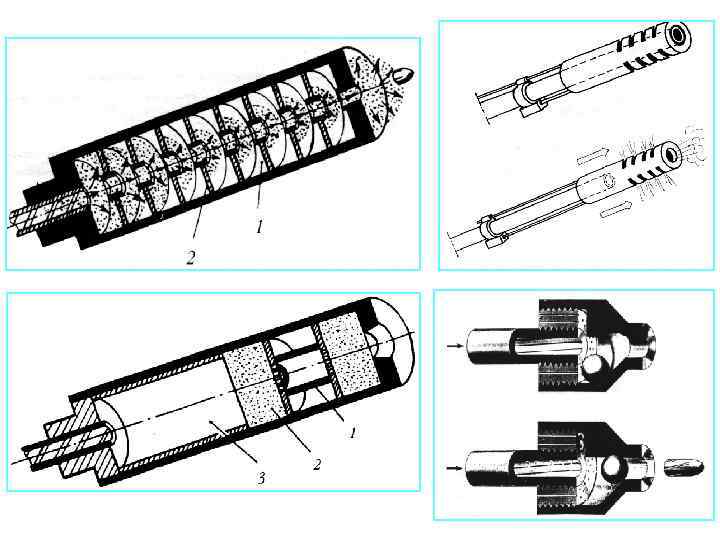

Источники звука при выстреле
7, 62 -мм комплекс «Тишина»
Общий вид ножа разведчика специального НРС-2 в ножнах и без

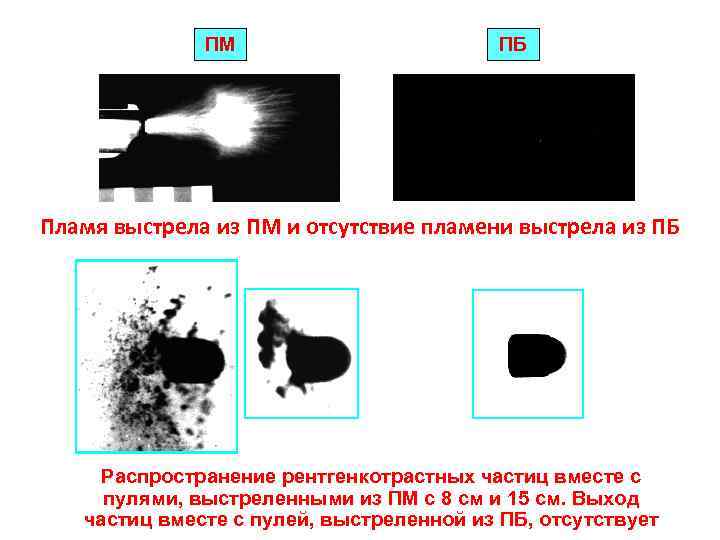

ПМ ПБ Пламя выстрела из ПМ и отсутствие пламени выстрела из ПБ Распространение рентгенкотрастных частиц вместе с пулями, выстреленными из ПМ с 8 см и 15 см. Выход частиц вместе с пулей, выстреленной из ПБ, отсутствует
1 2 Выход пороховых газов и капель масла из насадка ПБ (1) и казённой частиц ствола оружия (2)
Штамп-отпечатки дульного конца ПБ на коже биоманекена при выстрелах в упор Расширение раневого канала в подкожной основе, при выстрелах из АПБ, с расстояний 1 см (слева) и 2 см (справа)
Особенности повреждений кожи биоманекена при выстрелах в упор и с близкой дистанции из АКМС с ПБС-1 и без него АКМС с ПБС-1 0 см АКМС без ПБС-1 АКМС с ПБС-1 3 см 4 см 5 см
Особенности входных огнестрельных ран при выстрелах в упор и с близкой дистанции НРС 2 см НРС-2 2 см
ОГНЕСТРЕЛЬНЫЕ ПОВРЕЖДЕНИЯ КОЖИ s 3 < s 4 СП-3 СП-4
Огнестрельные пулевые переломы бедренных костей при выстрелах с неблизкой дистанции АКМС с ПБС-1 АКМС с ПС
Огнестрельные пулевые переломы бедренной и большеберцовой костей при выстрелах с неблизкой дистанции НРС-2
If. L-глушитель и танк Leopard 2 на водонепроницаемом полигоне от Rheinmetall Задняя часть Передняя часть MAN: конструкция, камеры, механизмы RHEINMETALL: баллистика, безопасность, стрельба If. L: акустика, измерения

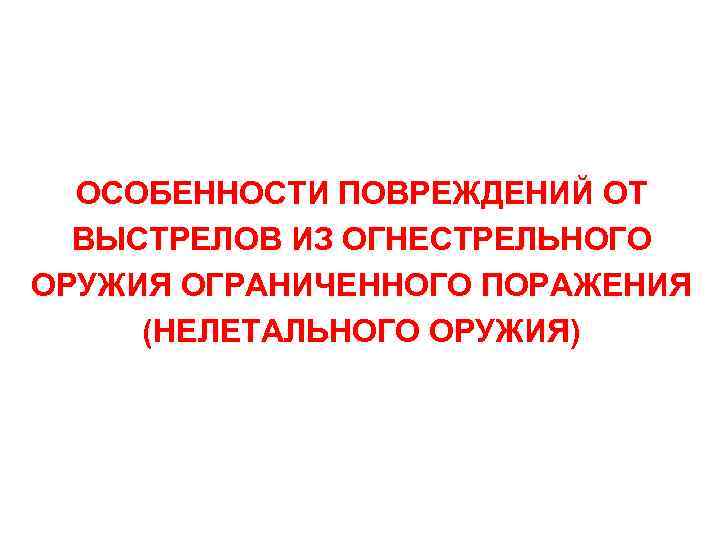

ОСОБЕННОСТИ ПОВРЕЖДЕНИЙ ОТ ВЫСТРЕЛОВ ИЗ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ ОГРАНИЧЕННОГО ПОРАЖЕНИЯ (НЕЛЕТАЛЬНОГО ОРУЖИЯ)

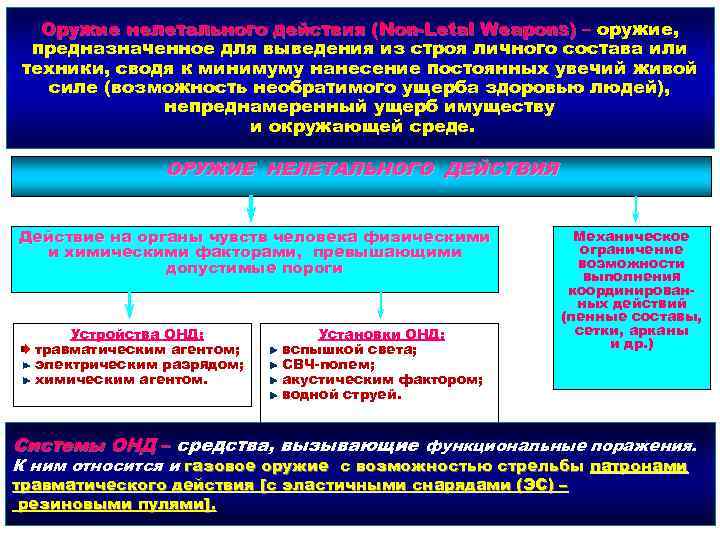

Оружие нелетального действия (Non-Letal Weapons) – оружие, предназначенное для выведения из строя личного состава или техники, сводя к минимуму нанесение постоянных увечий живой силе (возможность необратимого ущерба здоровью людей), непреднамеренный ущерб имуществу и окружающей среде. ОРУЖИЕ НЕЛЕТАЛЬНОГО ДЕЙСТВИЯ Действие на органы чувств человека физическими и химическими факторами, превышающими допустимые пороги Устройства ОНД: травматическим агентом; электрическим разрядом; химическим агентом. Установки ОНД: вспышкой света; СВЧ-полем; акустическим фактором; водной струей. Механическое ограничение возможности выполнения координированных действий (пенные составы, сетки, арканы и др. ) Системы ОНД – средства, вызывающие функциональные поражения. К ним относится и газовое оружие с возможностью стрельбы патронами травматического действия [с эластичными снарядами (ЭС) – резиновыми пулями].
Газовое оружие с возможностью стрельбы патронами травматического действия Пистолет «Вальтер» 10 х22 Т ( V = 265 м/с ) Пистолет «Макарыч» ИЖ-79 -9 Т ( V = 283 м/с ) Револьвер «Викинг» РТД-1 ПС ( V = 325 м/с ) Револьвер «Наган» Р-1 ( V = 320 м/с )
Патроны травматического действия Патрон 10 Х 22 T Патрон 380 МЕ GUM 9, 0 -мм Р. А. Револьвер «Наган» Пистолет «Вальтер» Револьвер «Викинг» Пистолет «Макарыч»
Схематическое изображение действия сил при взаимодействии ЭС с относительно твердой преградой Форма ЭС до взаимодействия с преградой Силы в следствии увеличения поперечного сечения ЭС Форма ЭС при взаимодействии с преградой След Сила действия в направлении полета ЭС

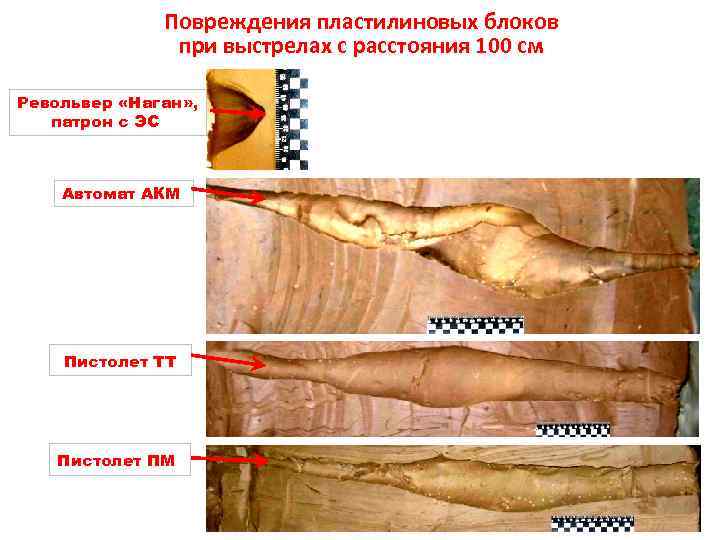

Повреждения пластилиновых блоков при выстрелах с расстояния 100 см Револьвер «Наган» , патрон с ЭС Автомат АКМ Пистолет ТТ Пистолет ПМ
Ранения биоманекенов от ЭС, выстреленных с разных расстояний Рана, 50 см Слепое ранение груди «в упор» , проникающее в плевральную полость, с повреждением легкого Рана, 100 см Слепое ранение мягких тканей бедра, с расстояния 10 см Ссадина, 300 см
Экспертный случай: причинение огнестрельных повреждений одежды и тела пострадавшего ЭС, выстреленными из револьвера «Наган» , с расстояний около: 150 см (рана № 1), 300 см (ссадина № 2) 1 1 2 2
Экспертный случай: причинение огнестрельного повреждения одежды и тела пострадавшего ЭС, выстреленным из пистолета «Макарыч» , с расстояния около 100 см. На рентгенограммах - в мягких тканях бедра выявлено инородное тело в виде круглой тени низкой плотности

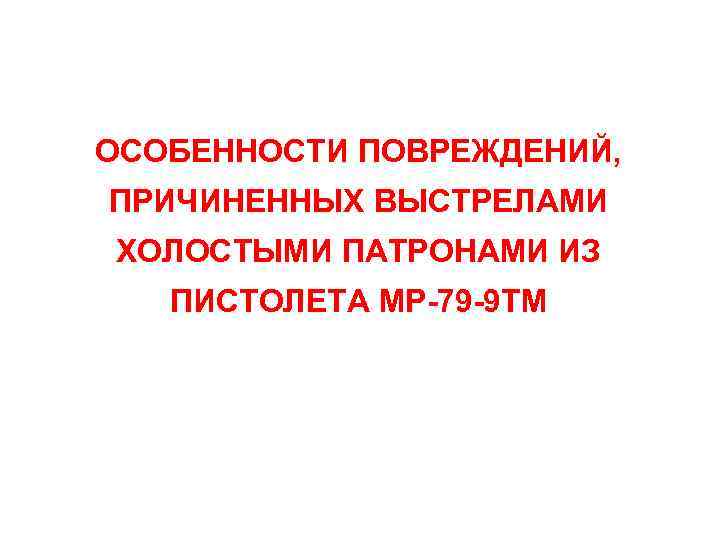

ОСОБЕННОСТИ ПОВРЕЖДЕНИЙ, ПРИЧИНЕННЫХ ВЫСТРЕЛАМИ ХОЛОСТЫМИ ПАТРОНАМИ ИЗ ПИСТОЛЕТА МР-79 -9 ТМ

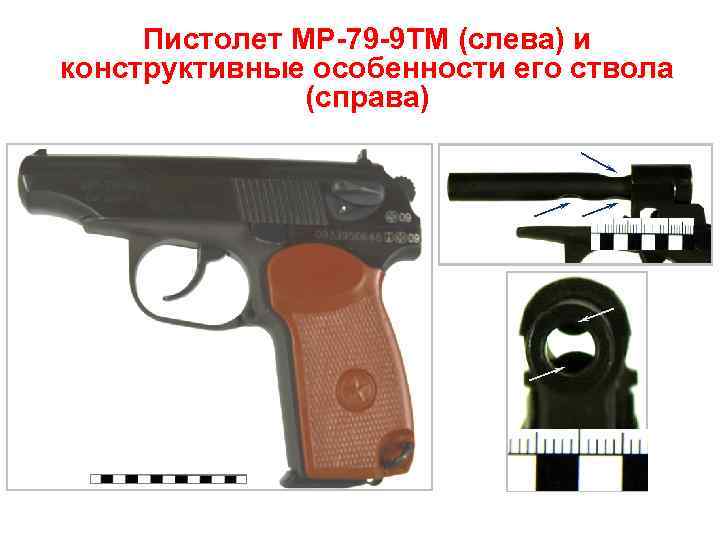

Пистолет МР-79 -9 ТМ (слева) и конструктивные особенности его ствола (справа)

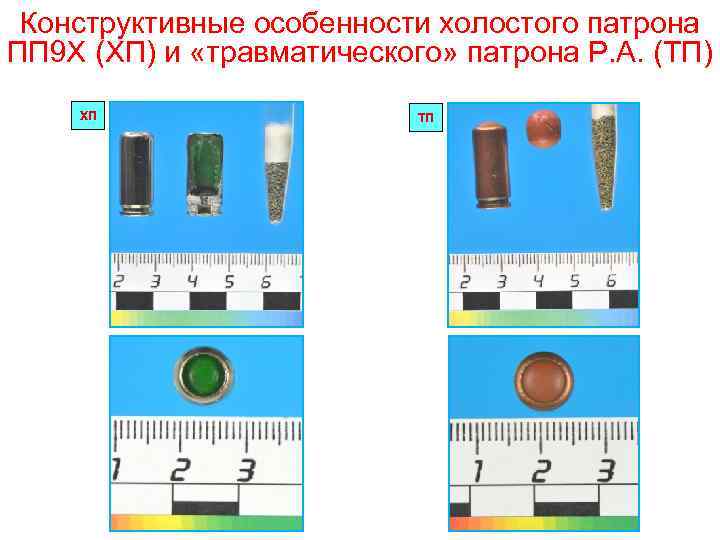

Конструктивные особенности холостого патрона ПП 9 Х (ХП) и «травматического» патрона P. A. (ТП) ХП ТП
Вид пламени выстрелов ХП и ТП в боковой (слева) и прямой (справа) проекциях ХП ТП
Вид повреждений пластилиновых блоков (со стороны входных концов остаточных полостей и на разрезе), причиненных выстрелами ХП и ТП в упор ХП ТП

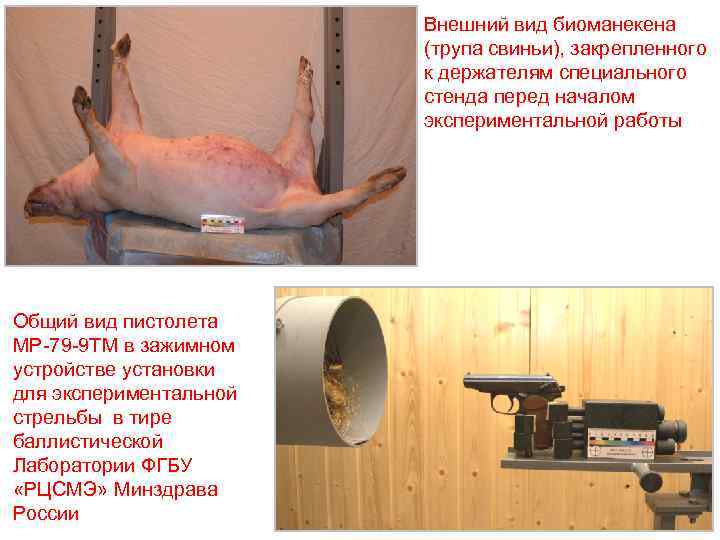

Внешний вид биоманекена (трупа свиньи), закрепленного к держателям специального стенда перед началом экспериментальной работы Общий вид пистолета МР-79 -9 ТМ в зажимном устройстве установки для экспериментальной стрельбы в тире баллистической Лаборатории ФГБУ «РЦСМЭ» Минздрава России
Вид огнестрельных входных ран, причиненных выстрелами ХП и ТП в упор (I), контактограмм на нитриты с их поверхности (II), после специальной обработки ран в растворах А. Н. Ратневского (III) I ХП ТП II III
Вид раневых каналов, сформированных выстрелами ХП и ТП в упор (сверху) и с 1 см (снизу) ХП ХП ТП ТП
Особенности термического действия пламени выстрела (I) и отложений частиц продуктов выстрела (II) ХП и ТП на коже биоманекена вблизи огнестрельных входных ран ТП ХП I II
Вид огнестрельных входных ран, причиненных выстрелами ХП и ТП с 10 см (I), контактограмм на нитриты с их поверхности (II), после специальной обработки ран в растворах А. Н. Ратневского (III) II I ХП ТП
Особенности огнестрельных повреждений легких, сформированных при выстрелах в упор ХП и ТП в грудь биоманекена ТП ХП
Особенности огнестрельного повреждения сердца, сформированного выстрелом ХП в упор в грудь биоманекена (слева), 2 случая сходных повреждений сердца выстрелами ХП из экспертной практики (справа)
Особенности огнестрельных повреждений печени, сформированных при выстрелах в упор ХП и ТП в живот биоманекена ТП ХП
Вид раневого канала с повреждением тонкой кишки, сформированного выстрелом в упор ХП в живот биоманекена (сверху), сходный случай повреждения тонкой кишки выстрелом ХП из экспертной практики (снизу)
Микроскопическая картина отложений нитрит-содержащих частиц пороха на стенках раневых каналов в сердце (сверху) и печени (снизу), сформированных выстрелами ХП и ТП в упор ХП ХП ТП

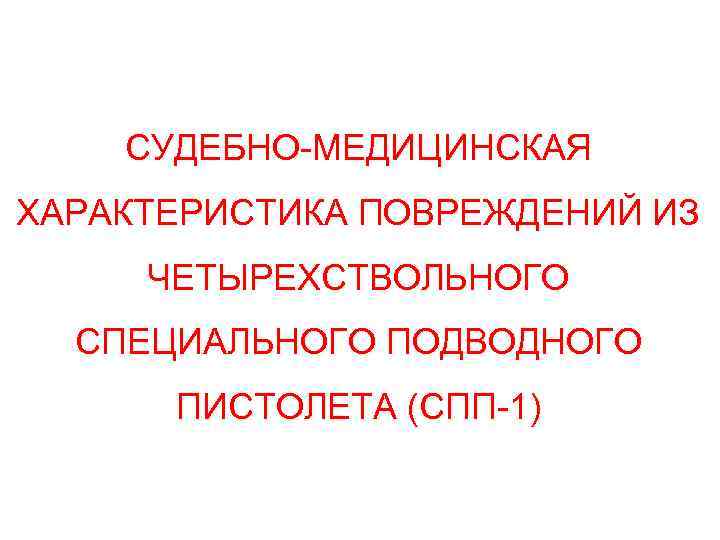

СУДЕБНО-МЕДИЦИНСКАЯ ХАРАКТЕРИСТИКА ПОВРЕЖДЕНИЙ ИЗ ЧЕТЫРЕХСТВОЛЬНОГО СПЕЦИАЛЬНОГО ПОДВОДНОГО ПИСТОЛЕТА (СПП-1)

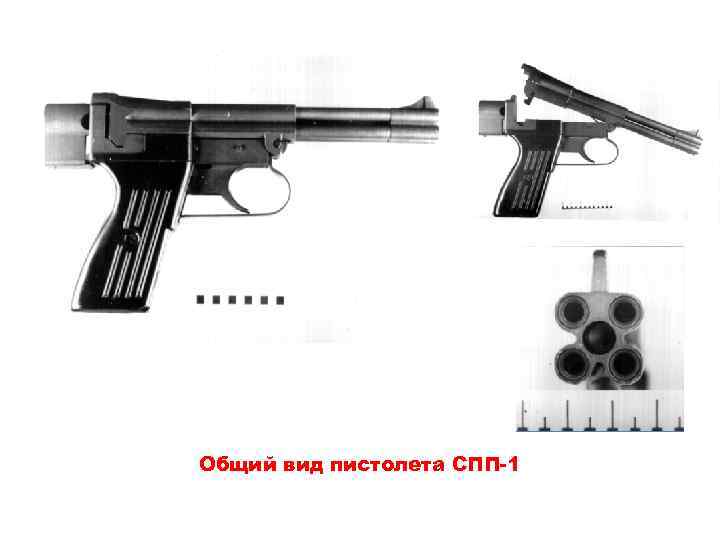

Общий вид пистолета СПП-1

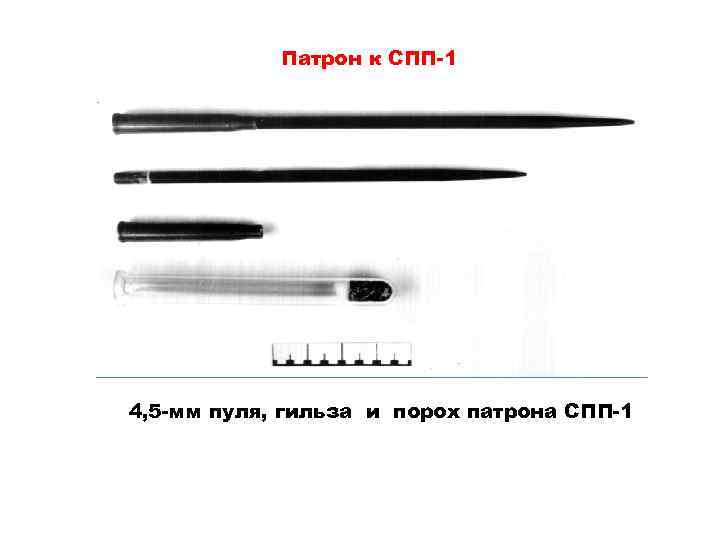

Патрон к СПП-1 4, 5 -мм пуля, гильза и порох патрона СПП-1

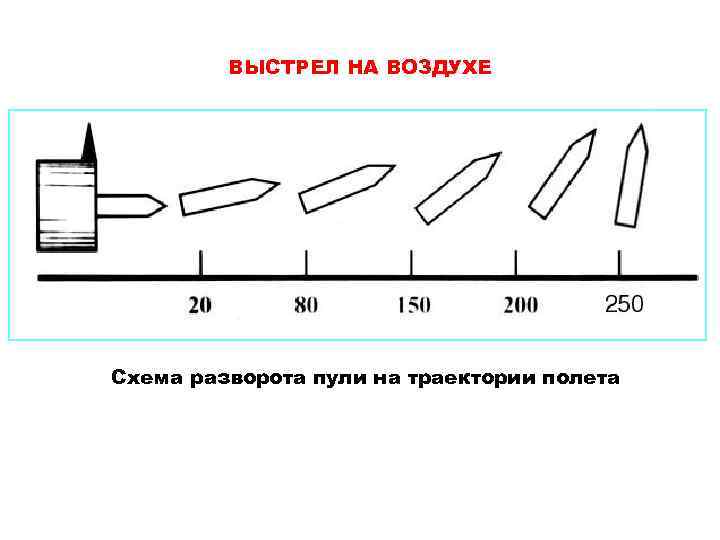

ВЫСТРЕЛ НА ВОЗДУХЕ Схема разворота пули на траектории полета
ПОВРЕЖДЕНИЯ КОЖИ ПРИ ВЫСТРЕЛЕ В ВОДНОЙ СРЕДЕ Входное повреждение Выходное повреждение
ВЫСТРЕЛ В ВОЗДУШНОЙ СРЕДЕ Рентгенограммы многооскольчатых переломов бедренной кости при выстрелах с неблизкой дистанции

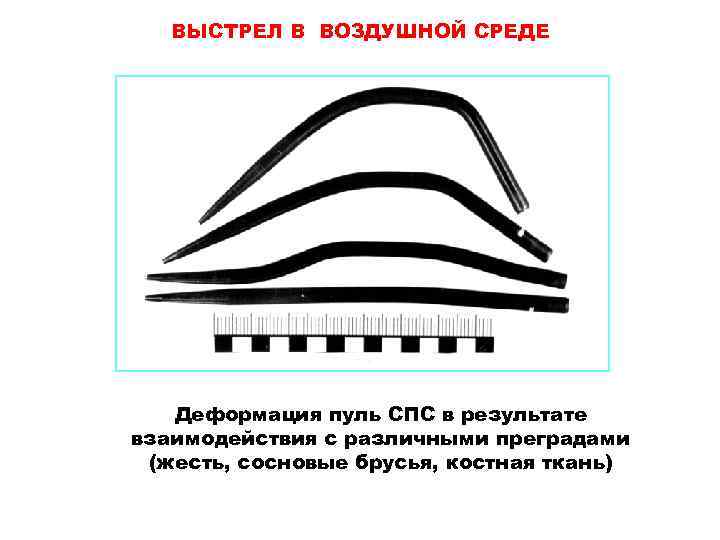

ВЫСТРЕЛ В ВОЗДУШНОЙ СРЕДЕ Деформация пуль СПС в результате взаимодействия с различными преградами (жесть, сосновые брусья, костная ткань)
ВЫСТРЕЛ В ВОЗДУШНОЙ СРЕДЕ (зоны и дистанции) 1 см 25 см 120 см Зоны УПОР Механическ Отложения действия копоти частиц продукт газов выстрела БЛИЗКАЯ НЕБЛИЗКАЯ

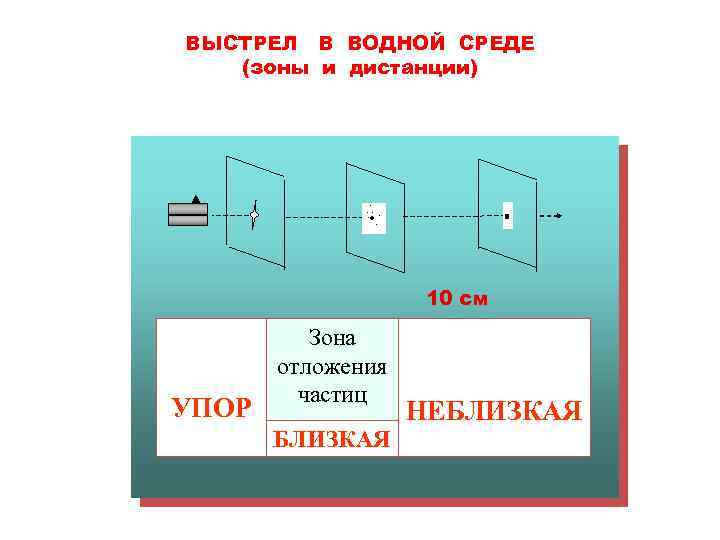

ВЫСТРЕЛ В ВОДНОЙ СРЕДЕ (зоны и дистанции) 10 см УПОР Зона отложения частиц БЛИЗКАЯ НЕБЛИЗКАЯ
ПЕРСПЕКТИВНЫЕ ЗАДАЧИ СУДЕБНО-МЕДИЦИНСКОЙ ЭКСПЕРТИЗЫ ОГНЕСТРЕЛЬНОЙ ТРАВМЫ
«Что ? » «Где ? » «Когда «Какое оружие и какие повреждающие факторы выстрела из него участвовали в образовании огнестрельного ранения ? » «Каков механизм образования повреждения: локализация входной и выходной ран, направление раневого канала и выстрела, взаимное расположение оружия и пострадавшего, дистанция и расстояние выстрела, возможное влияние преград и др. ? » «Какое время образования ранения ? »
«Судебно-медицинская баллистика» - раздел судебной медицины, содержащий научные знания о закономерностях возникновения, изменчивости, методах выявления, исследования и судебно-медицинской экспертизе огнестрельных повреждений (Попов В. Л. , Шигеев В. Б. , Кузнецов Л. Е. , 2002) Система предмета «судебно-медицинской баллистики» складывается из трех неразрывных частей: частей часть I – общая судебно-медицинская баллистика (рассматривающая характеристики оружия и боеприпасов, повреждающие факторы выстрела и их травмирующие свойства, основы раневой баллистики и общую морфологию огнестрельного ранения) часть II – специальная судебно-медицинская баллистика (содержит сведения о судебно-медицинской характеристике огнестрельных повреждений, образовавшихся от выстрелов из различных образцов оружия и боеприпасов, при различных условиях ранений) часть III – судебно-медицинская экспертиза огнестрельных повреждений (в которой приводятся сведения о процессуальных и организационных основах СМЭ, особенностях ее проведения при исследовании различных объектов (трупа, живого человека, вещественного доказательства), методах лабораторной диагностики и методике решения частных вопросов СМЭ огнестрельных повреждений

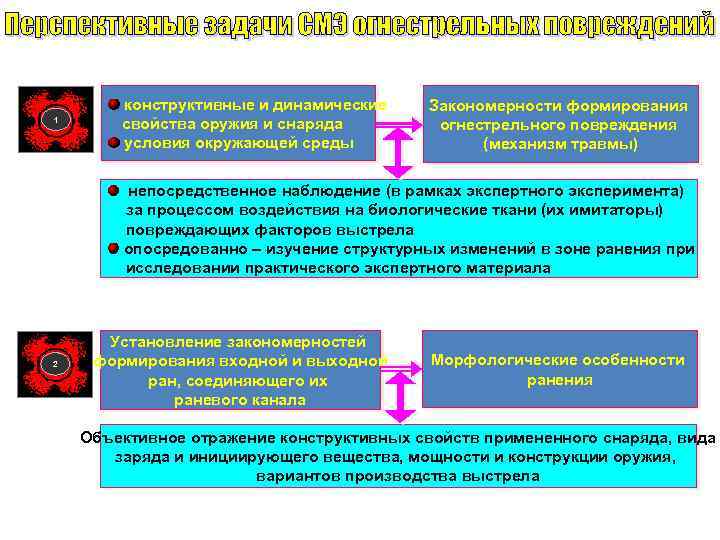

1 конструктивные и динамические свойства оружия и снаряда условия окружающей среды Закономерности формирования огнестрельного повреждения (механизм травмы) непосредственное наблюдение (в рамках экспертного эксперимента) за процессом воздействия на биологические ткани (их имитаторы) повреждающих факторов выстрела опосредованно – изучение структурных изменений в зоне ранения при исследовании практического экспертного материала 2 Установление закономерностей формирования входной и выходной ран, соединяющего их раневого канала Морфологические особенности ранения Объективное отражение конструктивных свойств примененного снаряда, вида заряда и инициирующего вещества, мощности и конструкции оружия, вариантов производства выстрела

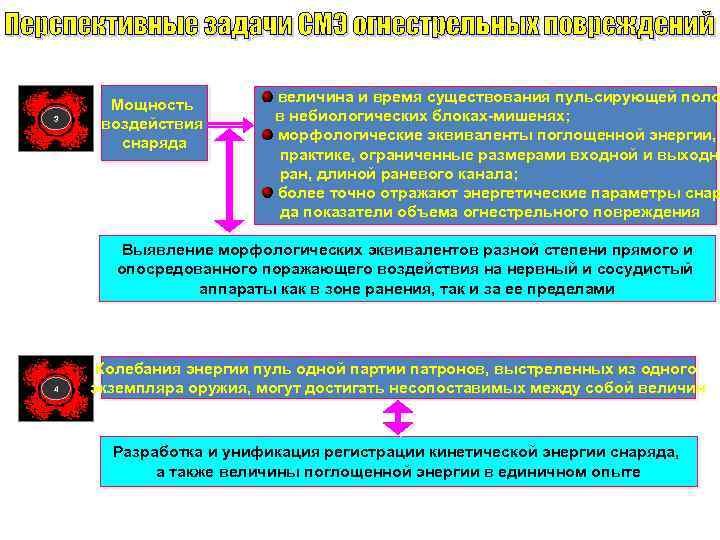

3 Мощность воздействия снаряда величина и время существования пульсирующей поло в небиологических блоках-мишенях; морфологические эквиваленты поглощенной энергии, практике, ограниченные размерами входной и выходно ран, длиной раневого канала; более точно отражают энергетические параметры снар да показатели объема огнестрельного повреждения Выявление морфологических эквивалентов разной степени прямого и опосредованного поражающего воздействия на нервный и сосудистый аппараты как в зоне ранения, так и за ее пределами 4 Колебания энергии пуль одной партии патронов, выстреленных из одного экземпляра оружия, могут достигать несопоставимых между собой величин Разработка и унификация регистрации кинетической энергии снаряда, а также величины поглощенной энергии в единичном опыте
5 Установление механогенеза огнестрельных повреждений конкретных тканей и органов Выявление закономерностей формирования поражений отдельных частей тела и сочетанных ранений 6 небиологические мишени (блоки из желатина, мыла, пластилина и др. ) поз воляют имитировать свойства отдельных тканей, а не частей тела изолированные органы (биоманекенов, лабораторных животных) выводя в воздушную среду, лишаясь возможного амортизирующего или поврежда щего влияния рядом расположенных органов и тканей и др. правильный выбор объекта-мишени для эксперимента поиск адекватных объектов-имитаторов, имеющий значение для проведен НИР и экспертного эксперимента в рамках практической СМЭ сопоставление результатов экспериментов с данными практических экспе ных наблюдений (при достоверно доказанном факте и условиях примене конкретного образца огнестрельного оружия и патрона к нему)

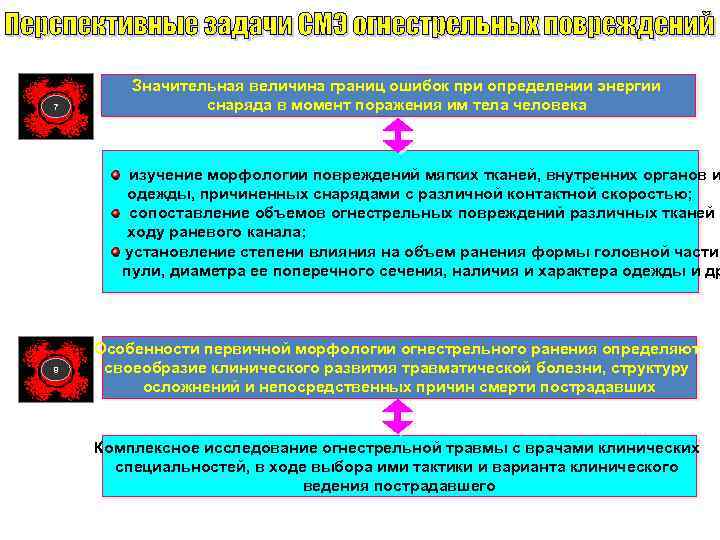

7 Значительная величина границ ошибок при определении энергии снаряда в момент поражения им тела человека изучение морфологии повреждений мягких тканей, внутренних органов и одежды, причиненных снарядами с различной контактной скоростью; сопоставление объемов огнестрельных повреждений различных тканей п ходу раневого канала; установление степени влияния на объем ранения формы головной части пули, диаметра ее поперечного сечения, наличия и характера одежды и др 8 Особенности первичной морфологии огнестрельного ранения определяют своеобразие клинического развития травматической болезни, структуру осложнений и непосредственных причин смерти пострадавших Комплексное исследование огнестрельной травмы с врачами клинических специальностей, в ходе выбора ими тактики и варианта клинического ведения пострадавшего

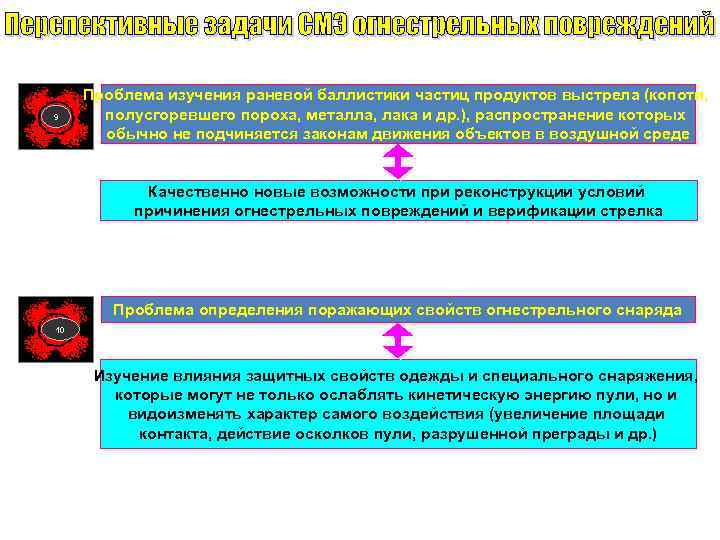

9 Проблема изучения раневой баллистики частиц продуктов выстрела (копоти, полусгоревшего пороха, металла, лака и др. ), распространение которых обычно не подчиняется законам движения объектов в воздушной среде Качественно новые возможности при реконструкции условий причинения огнестрельных повреждений и верификации стрелка Проблема определения поражающих свойств огнестрельного снаряда 10 Изучение влияния защитных свойств одежды и специального снаряжения, которые могут не только ослаблять кинетическую энергию пули, но и видоизменять характер самого воздействия (увеличение площади контакта, действие осколков пули, разрушенной преграды и др. )

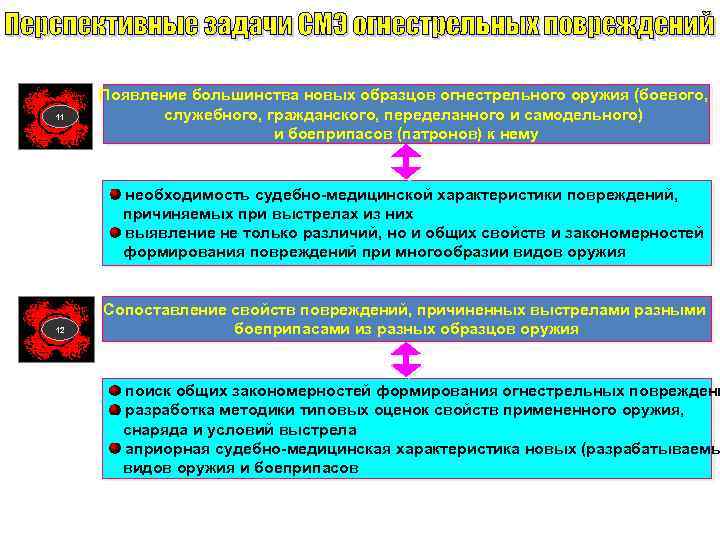

11 Появление большинства новых образцов огнестрельного оружия (боевого, служебного, гражданского, переделанного и самодельного) и боеприпасов (патронов) к нему необходимость судебно-медицинской характеристики повреждений, причиняемых при выстрелах из них выявление не только различий, но и общих свойств и закономерностей формирования повреждений при многообразии видов оружия 12 Сопоставление свойств повреждений, причиненных выстрелами разными боеприпасами из разных образцов оружия поиск общих закономерностей формирования огнестрельных повреждени разработка методики типовых оценок свойств примененного оружия, снаряда и условий выстрела априорная судебно-медицинская характеристика новых (разрабатываемы видов оружия и боеприпасов

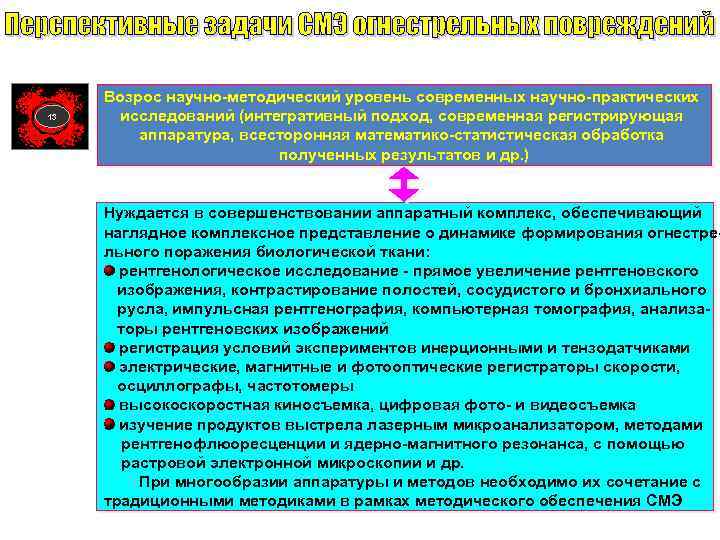

13 Возрос научно-методический уровень современных научно-практических исследований (интегративный подход, современная регистрирующая аппаратура, всесторонняя математико-статистическая обработка полученных результатов и др. ) Нуждается в совершенствовании аппаратный комплекс, обеспечивающий наглядное комплексное представление о динамике формирования огнестрельного поражения биологической ткани: рентгенологическое исследование - прямое увеличение рентгеновского изображения, контрастирование полостей, сосудистого и бронхиального русла, импульсная рентгенография, компьютерная томография, анализаторы рентгеновских изображений регистрация условий экспериментов инерционными и тензодатчиками электрические, магнитные и фотооптические регистраторы скорости, осциллографы, частотомеры высокоскоростная киносъемка, цифровая фото- и видеосъемка изучение продуктов выстрела лазерным микроанализатором, методами рентгенофлюоресценции и ядерно-магнитного резонанса, с помощью растровой электронной микроскопии и др. При многообразии аппаратуры и методов необходимо их сочетание с традиционными методиками в рамках методического обеспечения СМЭ

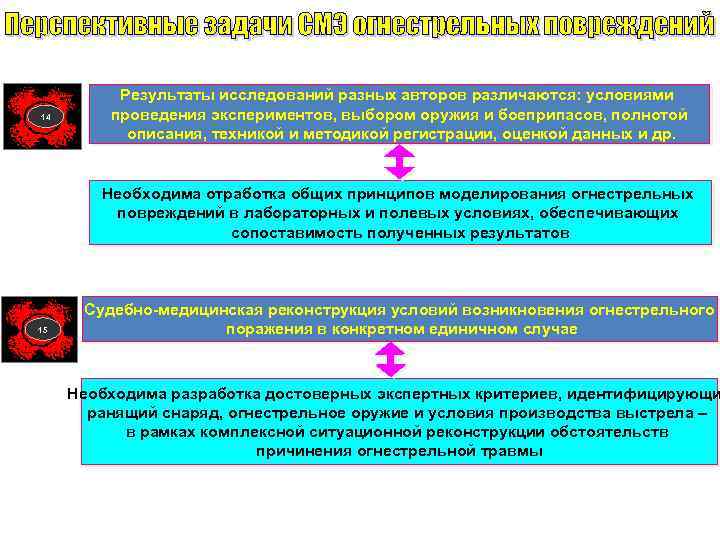

14 Результаты исследований разных авторов различаются: условиями проведения экспериментов, выбором оружия и боеприпасов, полнотой описания, техникой и методикой регистрации, оценкой данных и др. Необходима отработка общих принципов моделирования огнестрельных повреждений в лабораторных и полевых условиях, обеспечивающих сопоставимость полученных результатов 15 Судебно-медицинская реконструкция условий возникновения огнестрельного поражения в конкретном единичном случае Необходима разработка достоверных экспертных критериев, идентифицирующи ранящий снаряд, огнестрельное оружие и условия производства выстрела – в рамках комплексной ситуационной реконструкции обстоятельств причинения огнестрельной травмы

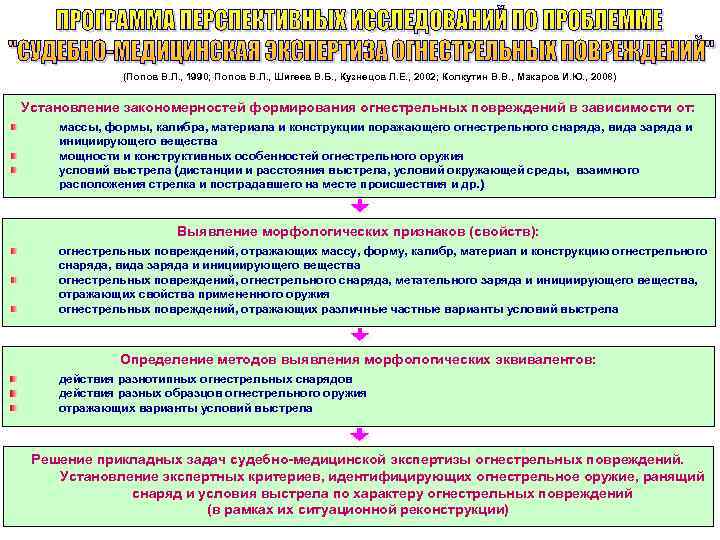

(Попов В. Л. , 1990; Попов В. Л. , Шигеев В. Б. , Кузнецов Л. Е. , 2002; Колкутин В. В. , Макаров И. Ю. , 2008) Установление закономерностей формирования огнестрельных повреждений в зависимости от: массы, формы, калибра, материала и конструкции поражающего огнестрельного снаряда, вида заряда и инициирующего вещества мощности и конструктивных особенностей огнестрельного оружия условий выстрела (дистанции и расстояния выстрела, условий окружающей среды, взаимного расположения стрелка и пострадавшего на месте происшествия и др. ) Выявление морфологических признаков (свойств): огнестрельных повреждений, отражающих массу, форму, калибр, материал и конструкцию огнестрельного снаряда, вида заряда и инициирующего вещества огнестрельных повреждений, огнестрельного снаряда, метательного заряда и инициирующего вещества, отражающих свойства примененного оружия огнестрельных повреждений, отражающих различные частные варианты условий выстрела Определение методов выявления морфологических эквивалентов: действия разнотипных огнестрельных снарядов действия разных образцов огнестрельного оружия отражающих варианты условий выстрела Решение прикладных задач судебно-медицинской экспертизы огнестрельных повреждений. Установление экспертных критериев, идентифицирующих огнестрельное оружие, ранящий снаряд и условия выстрела по характеру огнестрельных повреждений (в рамках их ситуационной реконструкции)
Благодарю за внимание! д. м. н. , доцент Макаров Игорь Юрьевич
