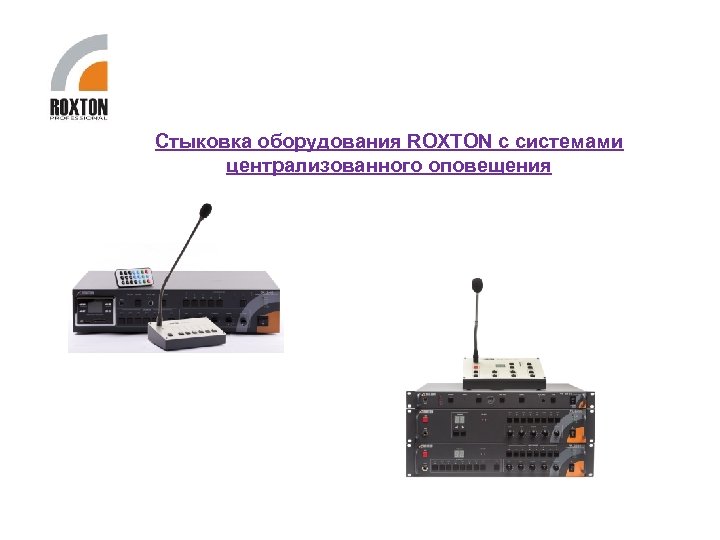

Стыковка оборудования ROXTON с системами централизованного оповещения

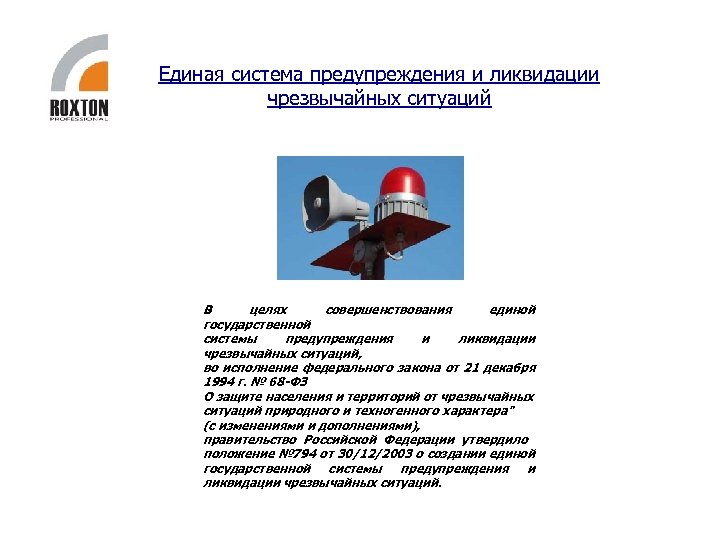

Единая система предупреждения и ликвидации чрезвычайных ситуаций В целях совершенствования единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций, во исполнение федерального закона от 21 декабря 1994 г. № 68 -ФЗ О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера" (с изменениями и дополнениями), правительство Российской Федерации утвердило положение № 794 от 30/12/2003 о создании единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций.

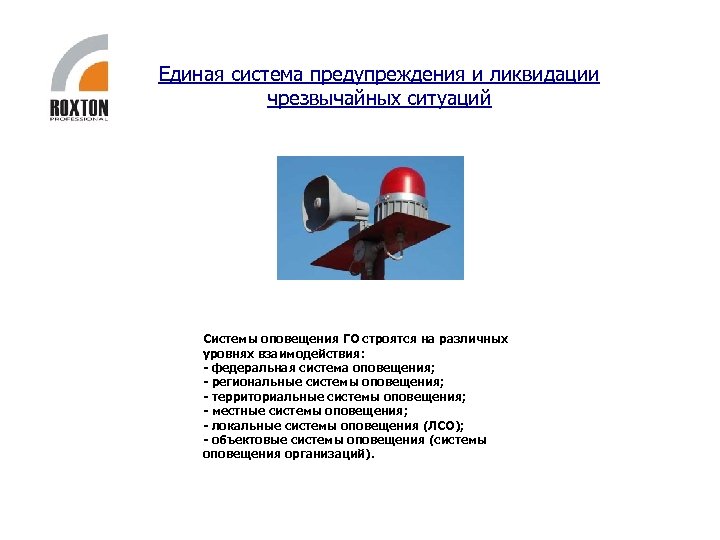

Единая система предупреждения и ликвидации чрезвычайных ситуаций Системы оповещения ГО строятся на различных уровнях взаимодействия: - федеральная система оповещения; - региональные системы оповещения; - территориальные системы оповещения; - местные системы оповещения; - локальные системы оповещения (ЛСО); - объектовые системы оповещения (системы оповещения организаций).

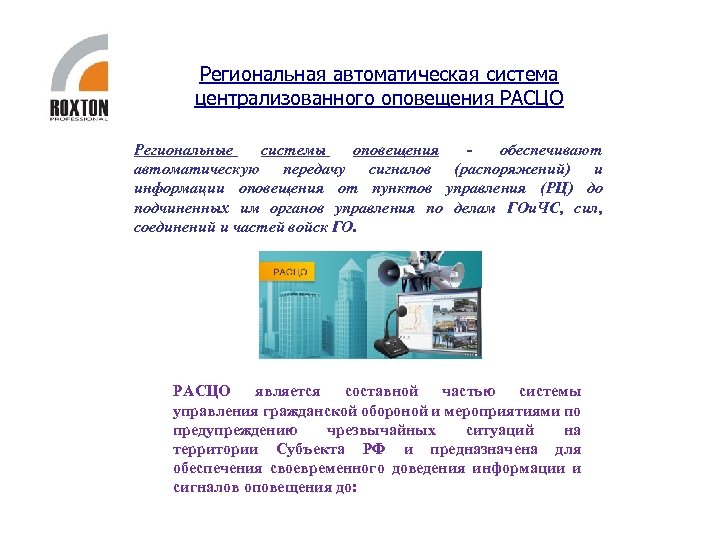

Региональная автоматическая система централизованного оповещения РАСЦО Региональные системы оповещения обеспечивают автоматическую передачу сигналов (распоряжений) и информации оповещения от пунктов управления (РЦ) до подчиненных им органов управления по делам ГОи. ЧС, сил, соединений и частей войск ГО. РАСЦО является составной частью системы управления гражданской обороной и мероприятиями по предупреждению чрезвычайных ситуаций на территории Субъекта РФ и предназначена для обеспечения своевременного доведения информации и сигналов оповещения до:
Структура управления РАСЦО

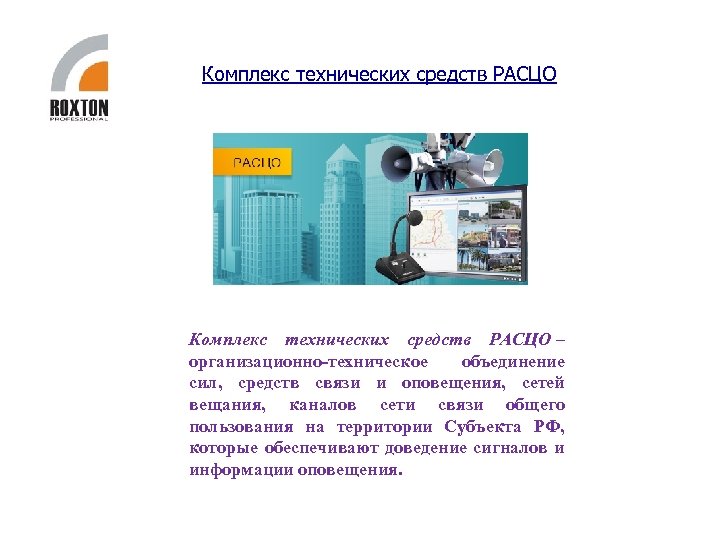

Комплекс технических средств РАСЦО – организационно-техническое объединение сил, средств связи и оповещения, сетей вещания, каналов сети связи общего пользования на территории Субъекта РФ, которые обеспечивают доведение сигналов и информации оповещения.
Состав КТС РАСЦО - подсистема управления и каналов связи; - подсистема электро-сиренного оповещения; - подсистема речевого оповещения на базе сети проводного вещания (абонентская сеть и сеть уличных громкоговорителей); - подсистема оперативного задействования каналов радиовещательных и телевизионных станций; - подсистема задействования систем оповещения объектов, сопряжённых с РАСЦО; - автоматизированные подсистемы оповещения организаций по телефонным линиям.

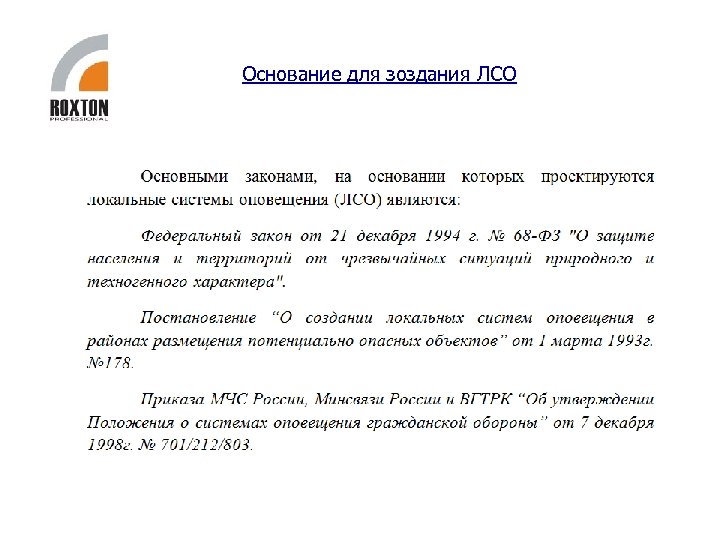

Основание для зоздания ЛСО

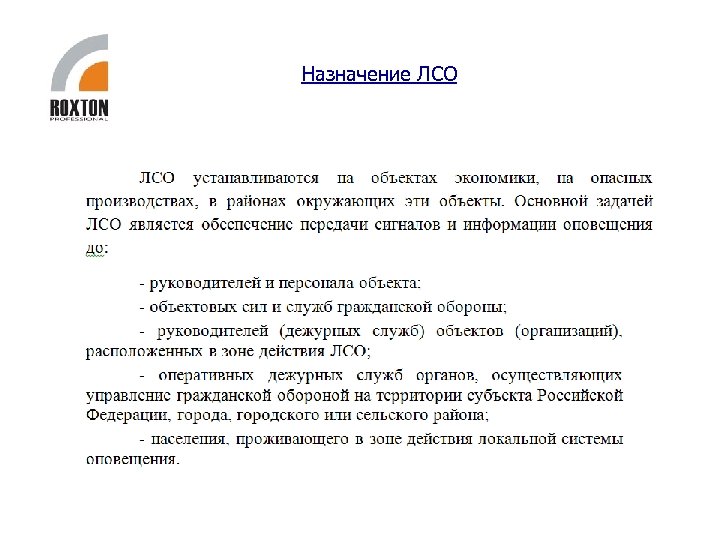

Назначение ЛСО

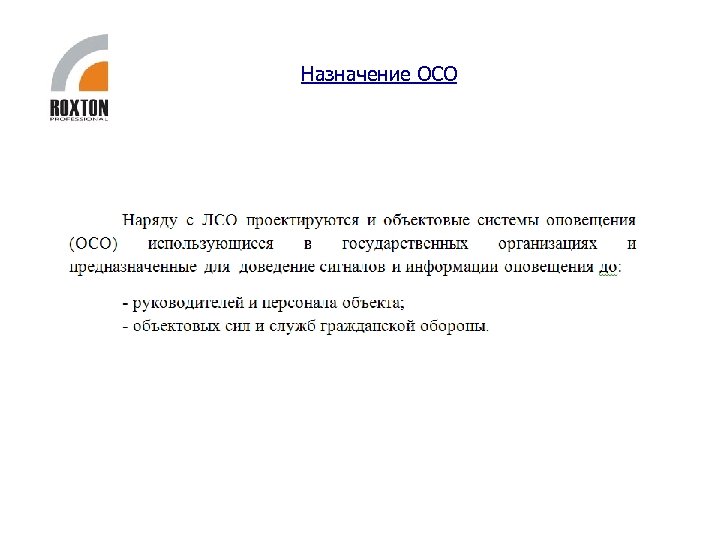

Назначение ОСО

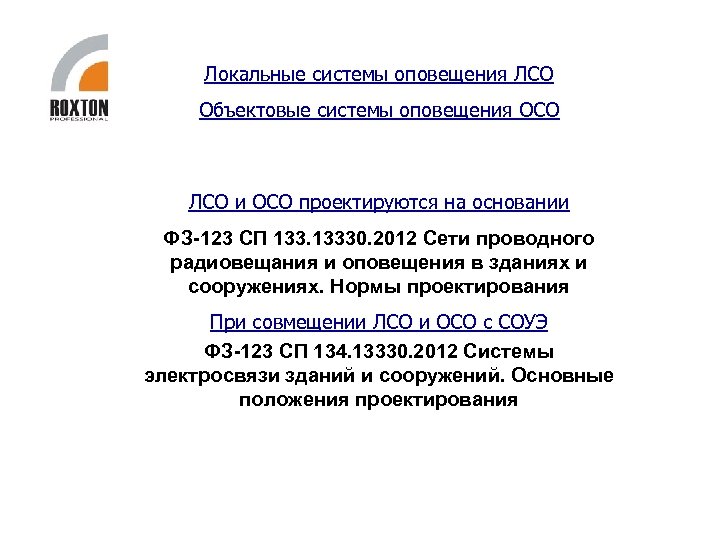

Локальные системы оповещения ЛСО Объектовые системы оповещения ОСО ЛСО и ОСО проектируются на основании ФЗ-123 СП 13330. 2012 Сети проводного радиовещания и оповещения в зданиях и сооружениях. Нормы проектирования При совмещении ЛСО и ОСО с СОУЭ ФЗ-123 СП 134. 13330. 2012 Системы электросвязи зданий и сооружений. Основные положения проектирования
Стыковка блоков П-166 ВАУ С блоком Ethernet РТУ (ЗАО Метроном)

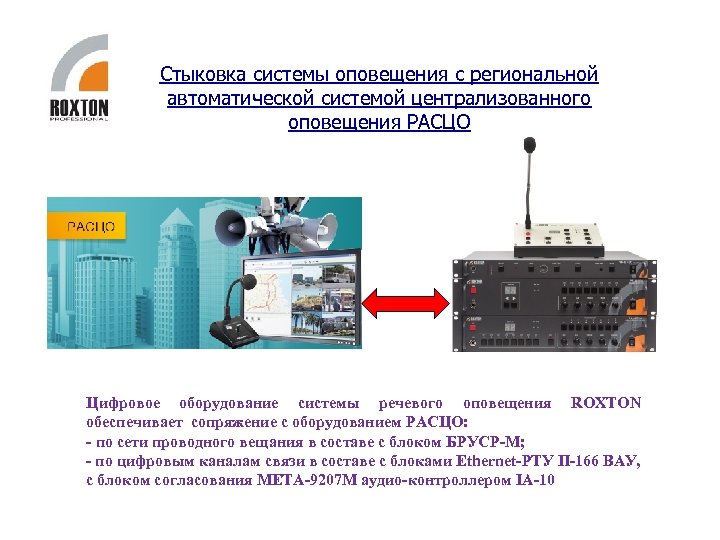

Стыковка системы оповещения с региональной автоматической системой централизованного оповещения РАСЦО Цифровое оборудование системы речевого оповещения ROXTON обеспечивает сопряжение с оборудованием РАСЦО: - по сети проводного вещания в составе с блоком БРУСР-М; - по цифровым каналам связи в составе с блоками Ethernet-РТУ П-166 ВАУ, с блоком согласования МЕТА-9207 М аудио-контроллером IA-10
Блок распределения и управления социальной розеткой БРУСР-М

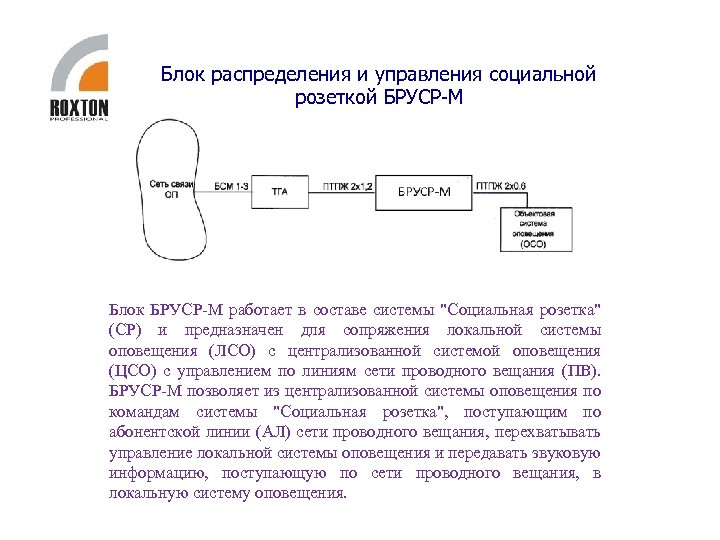

Блок распределения и управления социальной розеткой БРУСР-М Блок БРУСР-М работает в составе системы "Социальная розетка" (СР) и предназначен для сопряжения локальной системы оповещения (ЛСО) с централизованной системой оповещения (ЦСО) с управлением по линиям сети проводного вещания (ПВ). БРУСР-М позволяет из централизованной системы оповещения по командам системы "Социальная розетка", поступающим по абонентской линии (АЛ) сети проводного вещания, перехватывать управление локальной системы оповещения и передавать звуковую информацию, поступающую по сети проводного вещания, в локальную систему оповещения.
Блок распределения и управления социальной розеткой БРУСР-М
Система оповещения российского производства ROXTON-8000
Функционирование системы

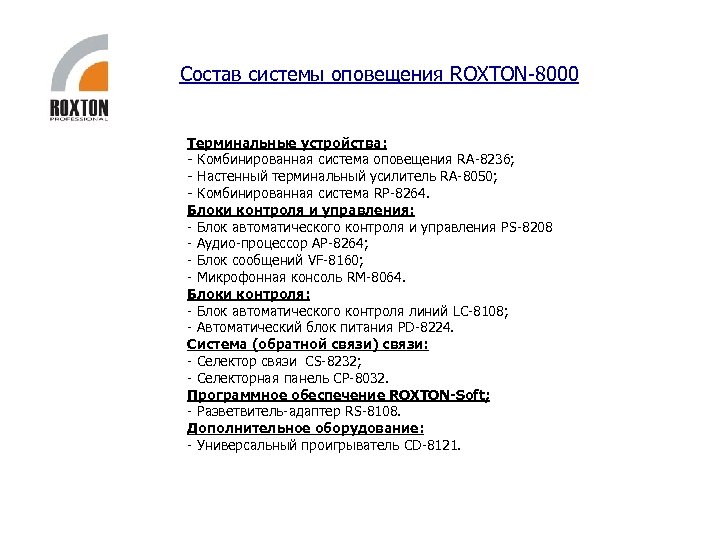

Состав системы оповещения ROXTON-8000 Терминальные устройства: - Комбинированная система оповещения RA-8236; - Настенный терминальный усилитель RA-8050; - Комбинированная система RP-8264. Блоки контроля и управления: - Блок автоматического контроля и управления PS-8208 - Аудио-процессор AP-8264; - Блок сообщений VF-8160; - Микрофонная консоль RM-8064. Блоки контроля: - Блок автоматического контроля линий LC-8108; - Автоматический блок питания PD-8224. Система (обратной связи) связи: - Селектор связи CS-8232; - Селекторная панель CP-8032. Программное обеспечение ROXTON-Soft; - Разветвитель-адаптер RS-8108. Дополнительное оборудование: - Универсальный проигрыватель CD-8121.

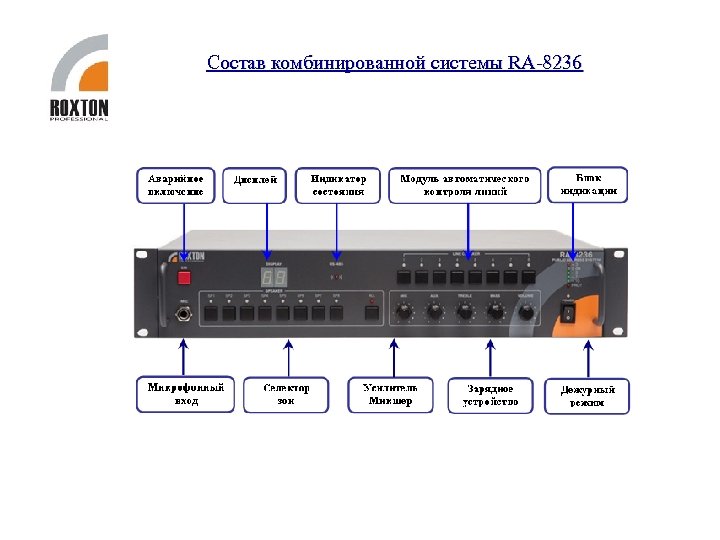

Состав комбинированной системы RA-8236

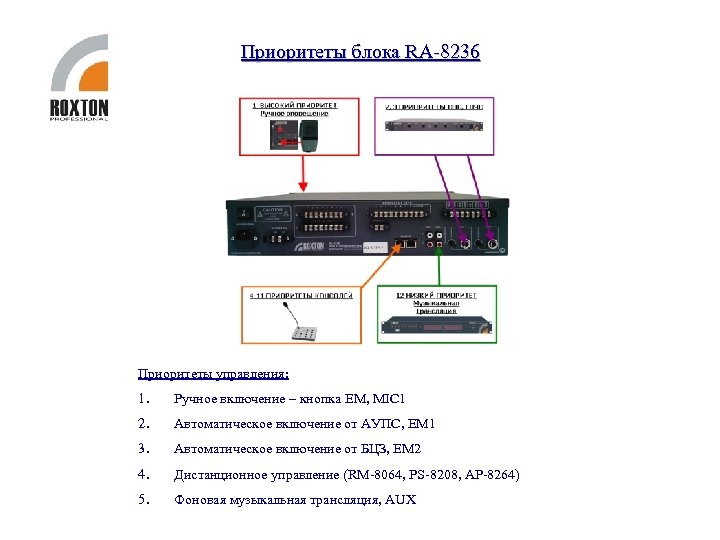

Приоритеты блока RA-8236 Приоритеты управления: 1. Ручное включение – кнопка EM, MIC 1 2. Автоматическое включение от АУПС, ЕM 1 3. Автоматическое включение от БЦЗ, ЕM 2 4. Дистанционное управление (RM-8064, PS-8208, AP-8264) 5. Фоновая музыкальная трансляция, AUX
Функционирование блока RA-8236

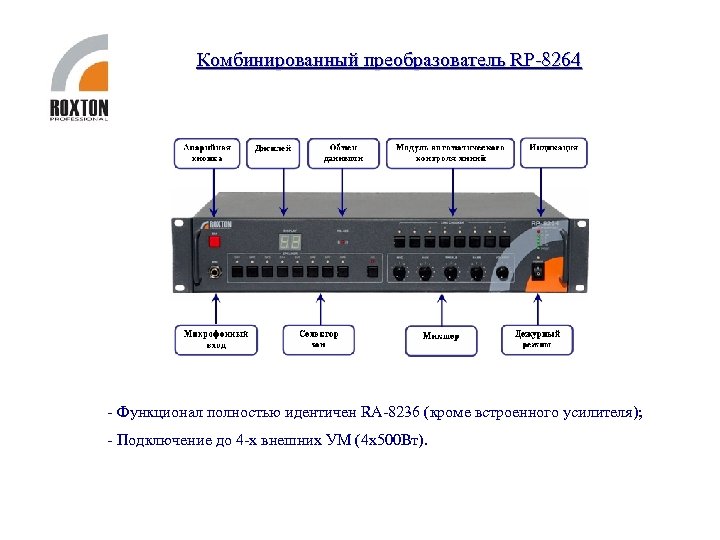

Комбинированный преобразователь RP-8264 - Функционал полностью идентичен RA-8236 (кроме встроенного усилителя); - Подключение до 4 -х внешних УМ (4 х500 Вт).
Функционирование преобразователя RP-8264

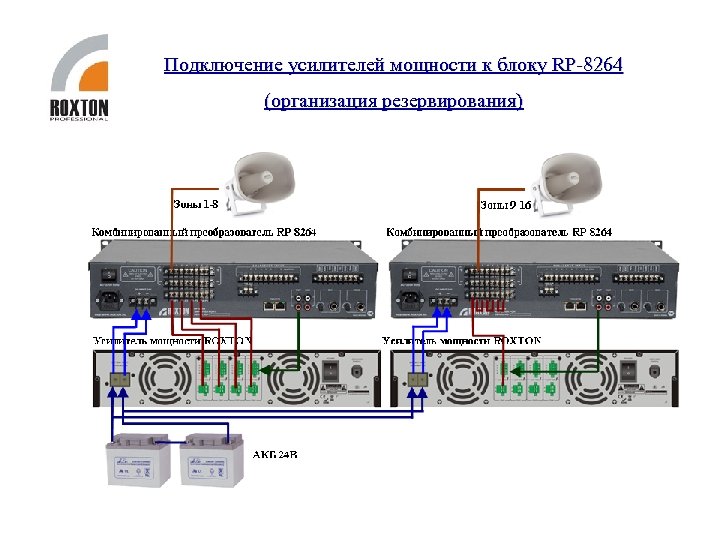

Подключение усилителей мощности к блоку RP-8264 (организация резервирования)
Настенный терминальный усилитель RA-8050
Взаимодействие системы RA-8236 с блоком управления социальной розеткой БРУ-М
Стыковка системы оповещения RA-8236, с системой РАСЦО
Распиновка контактов

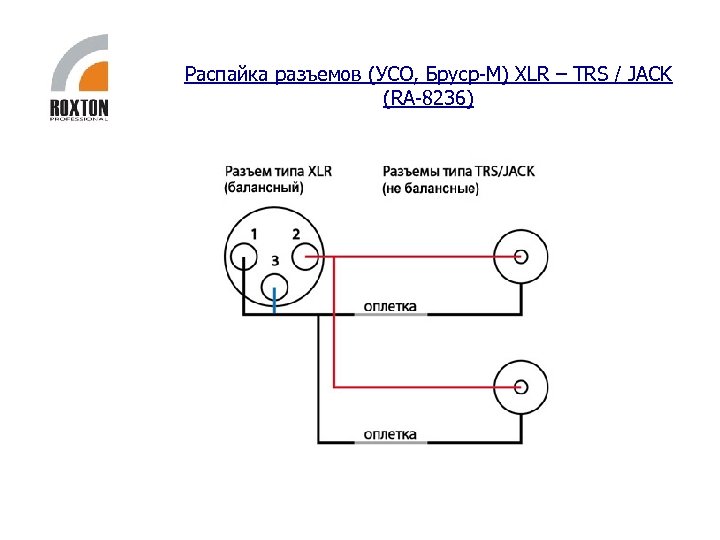

Распайка разъемов (УСО, Бруср-М) XLR – TRS / JACK (RA-8236)

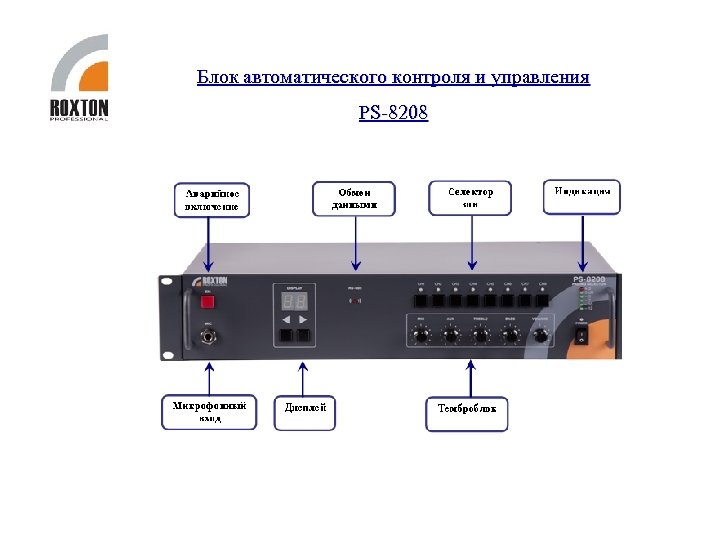

Блок автоматического контроля и управления PS-8208

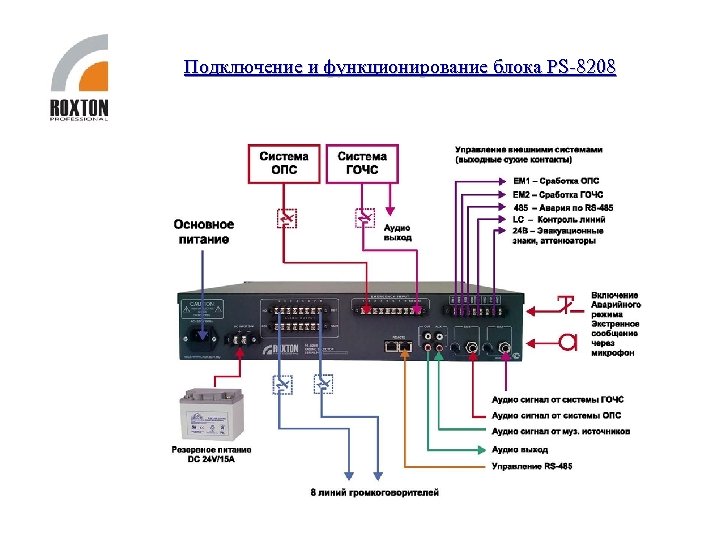

Подключение и функционирование блока PS-8208

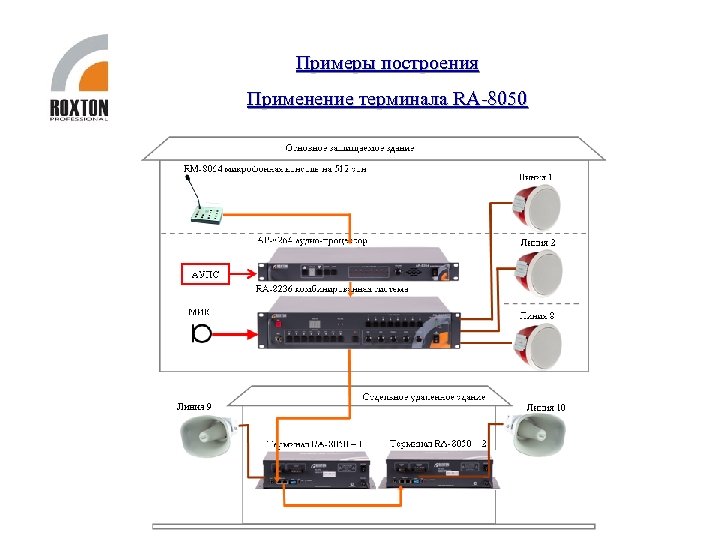

Примеры построения Применение терминала RA-8050

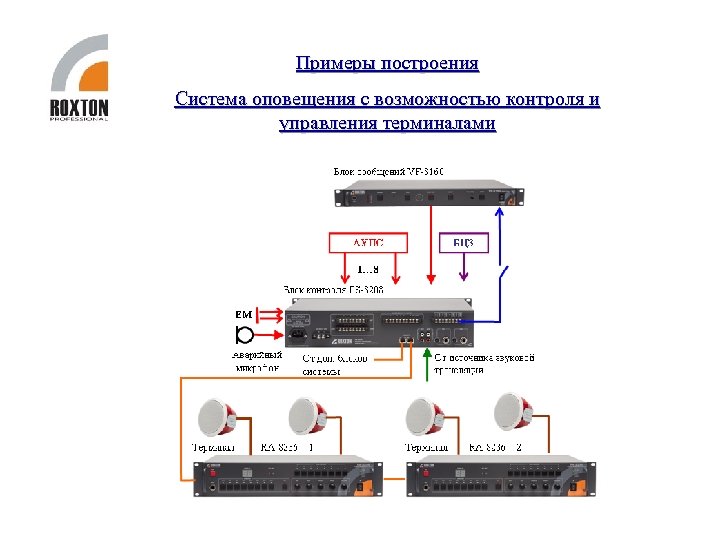

Примеры построения Система оповещения с возможностью контроля и управления терминалами

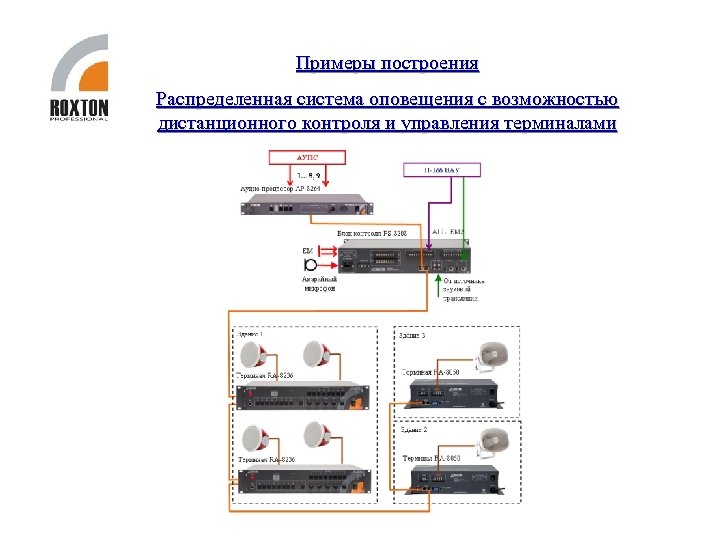

Примеры построения Распределенная система оповещения с возможностью дистанционного контроля и управления терминалами
Примеры построения Многоканальное решение с использованием аудиопроцессора AP-8264

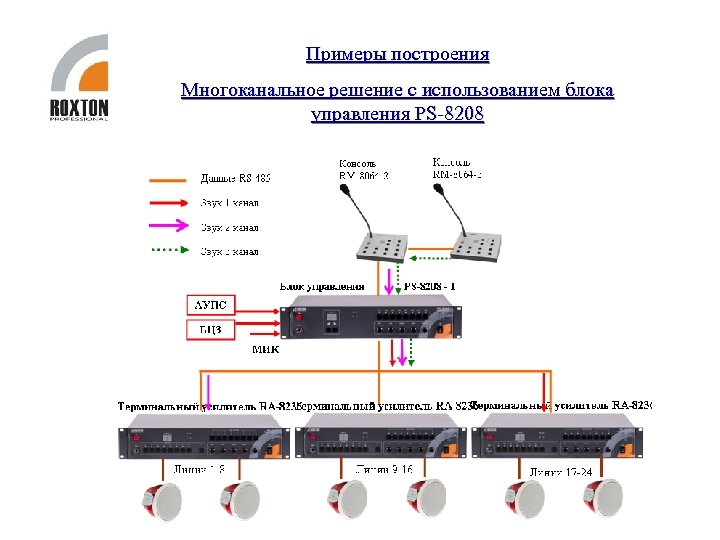

Примеры построения Многоканальное решение с использованием блока управления PS-8208
Примеры построения Расширение приоритетности. На базе данной системы можно реализовать до 40 приоритетов управления
Стыковка блока контроля и управления PS-8208, с системой РАСЦО

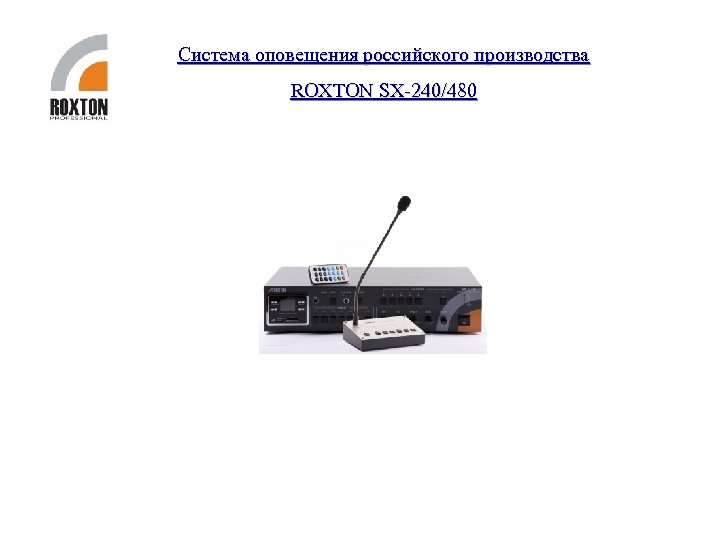

Система оповещения российского производства ROXTON SX-240/480
Состав системы ROXTON SX-240/480

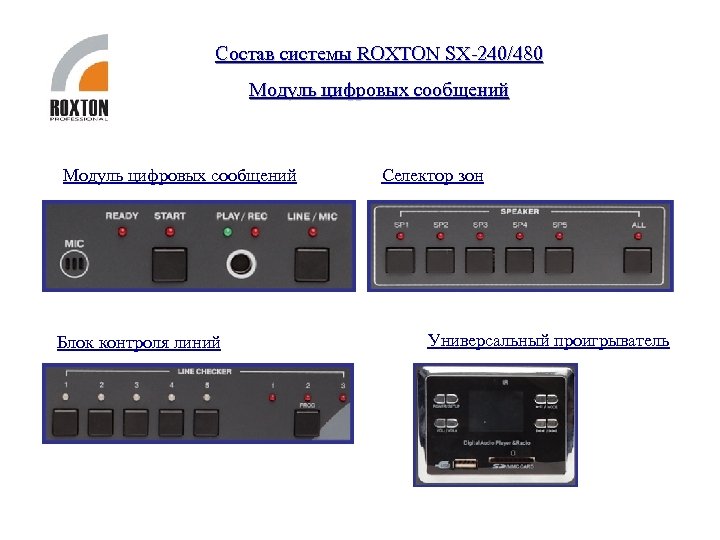

Состав системы ROXTON SX-240/480 Модуль цифровых сообщений Блок контроля линий Селектор зон Универсальный проигрыватель

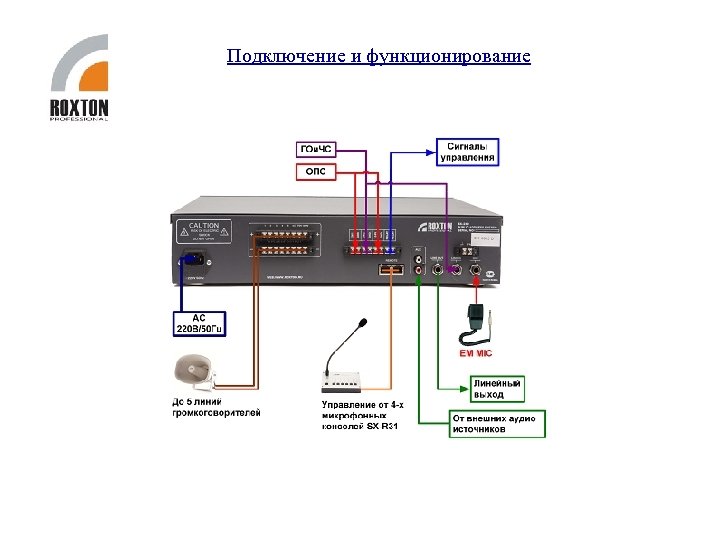

Подключение и функционирование
Стыковка системы оповещения SX-480, с системой РАСЦО
Комбинированная система оповещения с возможностью дистанционного управления по сети SX-480 N
Комбинированная система оповещения с возможностью дистанционного управления по сети SX-480 N
Комбинированная система оповещения с возможностью дистанционного управления по сети
Стыковка системы оповещения SX-480 N, с системой РАСЦО по цифровым каналам связи
СПАСИБО!
