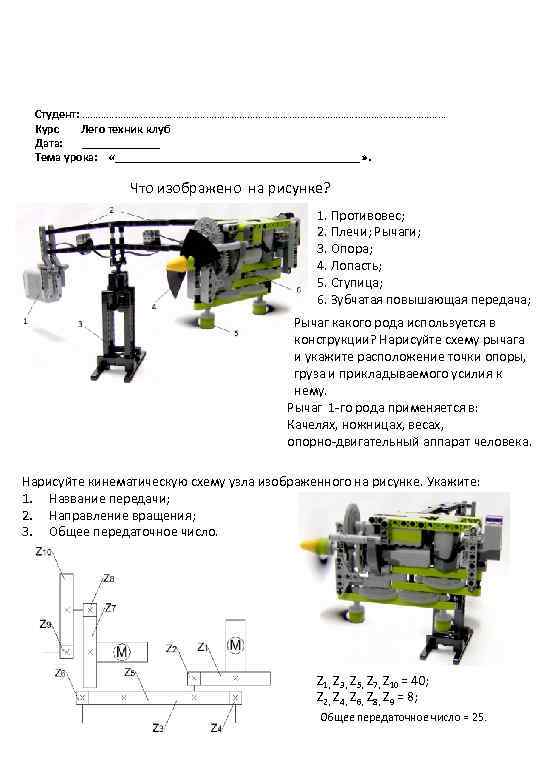

Студент: ………………………………………………………… Курс Лего техник клуб Дата: _______ Тема урока: «_____________________» . Что изображено на рисунке? 1. Противовес; 2. Плечи; Рычаги; 3. Опора; 4. Лопасть; 5. Ступица; 6. Зубчатая повышающая передача; Рычаг какого рода используется в конструкции? Нарисуйте схему рычага и укажите расположение точки опоры, груза и прикладываемого усилия к нему. Рычаг 1 -го рода применяется в: Качелях, ножницах, весах, опорно-двигательный аппарат человека. Нарисуйте кинематическую схему узла изображенного на рисунке. Укажите: 1. Название передачи; 2. Направление вращения; 3. Общее передаточное число. Z 1, Z 3, Z 5, Z 7, Z 10 = 40; Z 2, Z 4, Z 6, Z 8, Z 9 = 8; Общее передаточное число = 25.
