СТРУКТУРЫ ТИПА AX 2 Ca. F 2 Атомы Ca в вершинах кубической ячейки и в центрах всех ее граней; атомы F в центрах всех восьми октантов. Пр. гр. Fm 3 m. Аналогичную структуру имеют Th. O 2, Li 2 O, Na 2 S 1
СТРУКТУРЫ ТИПА AX 2 Ti. O 2 Атомы Ti в вершинах и центре ячейки; атомы O на одной из диагоналей базисных граней ячейки и на перпендикулярной к ней диагонали в плоскости, параллельной базису и проходящей через центр ячейки. Пр. гр. P 42/mnm рутил 2
СТРУКТУРЫ ТИПА AX 2 Сd. I 2 Слой атомов кадмия располагается между двумя слоями из атомов иода. Структура слоистая. Подобные структуры образуются при наличии легко поляризуемого аниона и обладающего сильными поляризационными свойствами катиона. Пр. гр. P– 3 m 3

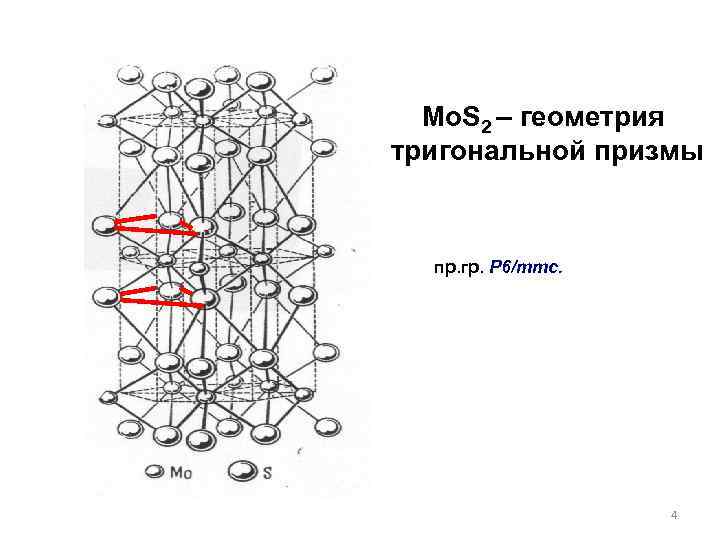

Mo. S 2 – геометрия тригональной призмы пр. гр. P 6/mmc. 4
СТРУКТУРА ПИРИТА Fe. S 2 Fe S пр. гр. Pa 3 5

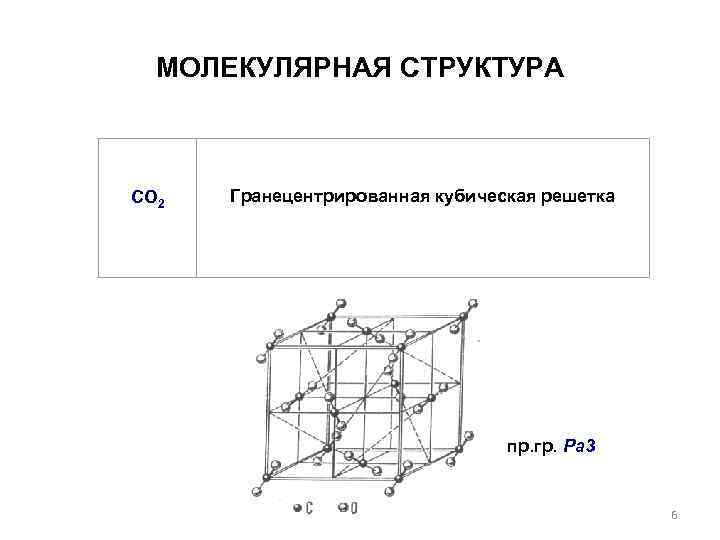

МОЛEКУЛЯРНАЯ СТРУКТУРА CO 2 Гранецентрированная кубическая решетка пр. гр. Pa 3 6
СМЕШАННЫЕ ОКСИДЫ MIITi. O 3 M =Ca, Sr, Ba Ca. Ti. O 3 Атомы Ti в вершинах кубической ячейки, атом Ca в ее центре; атомы O в серединах всех ребер ячейки Размеры MII существенно больше размеров Ti. IV 7

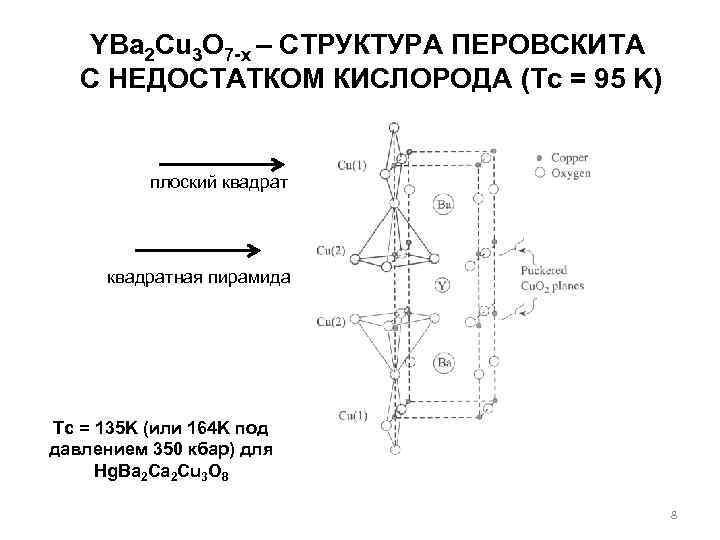

YBa 2 Cu 3 O 7 -x – СТРУКТУРА ПЕРОВСКИТА С НЕДОСТАТКОМ КИСЛОРОДА (Tc = 95 K) плоский квадратная пирамида Tc = 135 K (или 164 K под давлением 350 кбар) для Hg. Ba 2 Cu 3 O 8 8

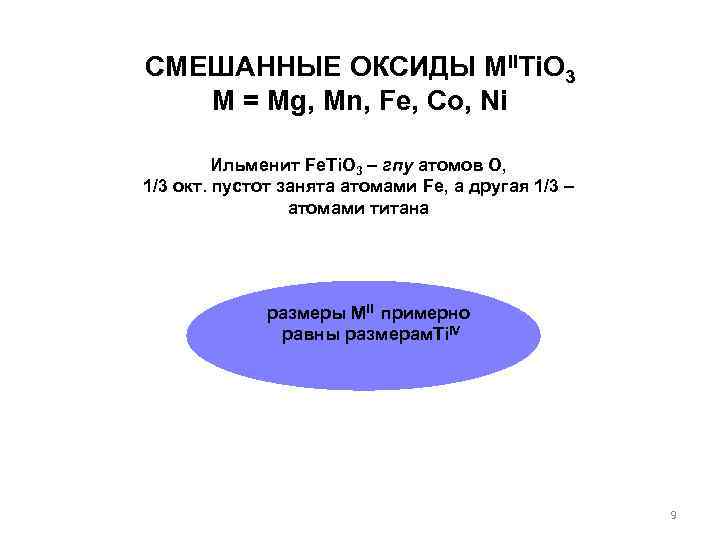

СМЕШАННЫЕ ОКСИДЫ MIITi. O 3 M = Mg, Mn, Fe, Co, Ni Ильменит Fe. Ti. O 3 – гпу атомов O, 1/3 окт. пустот занята атомами Fe, а другая 1/3 – атомами титана размеры MII примерно равны размерам. Ti. IV 9
