Структуры песков Размер обломков является главной структурной характеристикой песчаных пород. Структурная классификация: 2 мм – 1 см: Гравий-дресва 0. 05 – 2 мм: Пески 2 – 1 мм – грубозернистые 1 – 0. 5 мм – крупнозернистые 0. 5 – 0. 25 мм – среднезернистые 0. 25 – 0. 1 мм – мелкозернистые 0. 1 – 0. 05 мм – тонкозернистые 0. 005 – 0. 05 мм: Алевриты Цена деления окулярной линейки, мм: Увеличение ПОЛАМ С-113 объектива Х 3 0. 033 Х 9 (х 8) 0. 012 Х 20 0. 0057 Х 40 0. 0028
Гранулометрический анализ в шлифах Класс зернистости песков и название примеси Границы классов, в Результаты делениях подсчета зерен окулярной линейки Границы классов, в мм Количество зерен, шт. Cодержание, в колич. % Гравелитовая > 2 > 167 - - - Грубый 2 -1 167 -83 - - - Крупный 1 -0, 5 83 -42 || 6 4 Средний 0, 5 -0, 25 42 -21 ||||| 15 10 Мелкий 0, 25 -0, 1 21 -8 |||||||||||| 72 48 Тонкий 0, 1 -0, 05 8 -4 ||||||| 39 26 < 0, 05 > 4 |||||| 18 12 150 100 Алевритовая Сумма В шлифе зерна имеют меньший размер, чем на самом деле: Dист=1. 32 Dизм. Примеси: суффикс –ист – 10 -25%; суффикс –ов – 25 -50% (алевритистый песок, алевритовый песок).

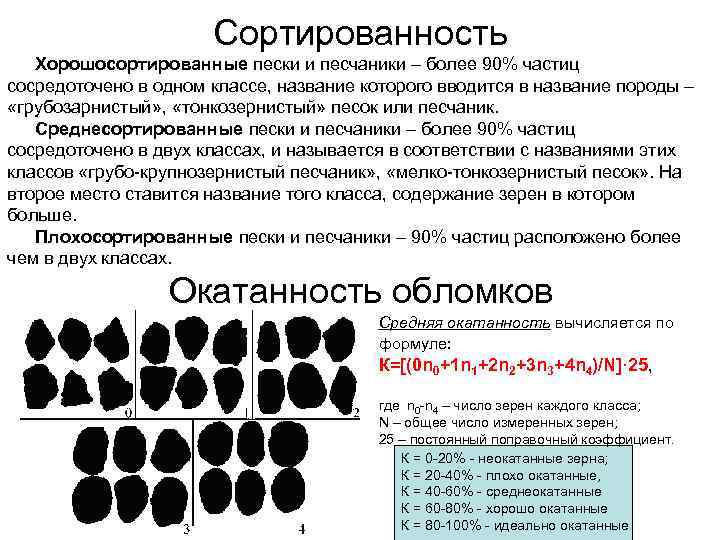

Сортированность Хорошосортированные пески и песчаники – более 90% частиц сосредоточено в одном классе, название которого вводится в название породы – «грубозарнистый» , «тонкозернистый» песок или песчаник. Среднесортированные пески и песчаники – более 90% частиц сосредоточено в двух классах, и называется в соответствии с названиями этих классов «грубо-крупнозернистый песчаник» , «мелко-тонкозернистый песок» . На второе место ставится название того класса, содержание зерен в котором больше. Плохосортированные пески и песчаники – 90% частиц расположено более чем в двух классах. Окатанность обломков Средняя окатанность вычисляется по формуле: К=[(0 n 0+1 n 1+2 n 2+3 n 3+4 n 4)/N]· 25, где n 0 -n 4 – число зерен каждого класса; N – общее число измеренных зерен; 25 – постоянный поправочный коэффициент. К = 0 -20% - неокатанные зерна; К = 20 -40% - плохо окатанные, К = 40 -60% - среднеокатанные К = 60 -80% - хорошо окатанные К = 80 -100% - идеально окатанные

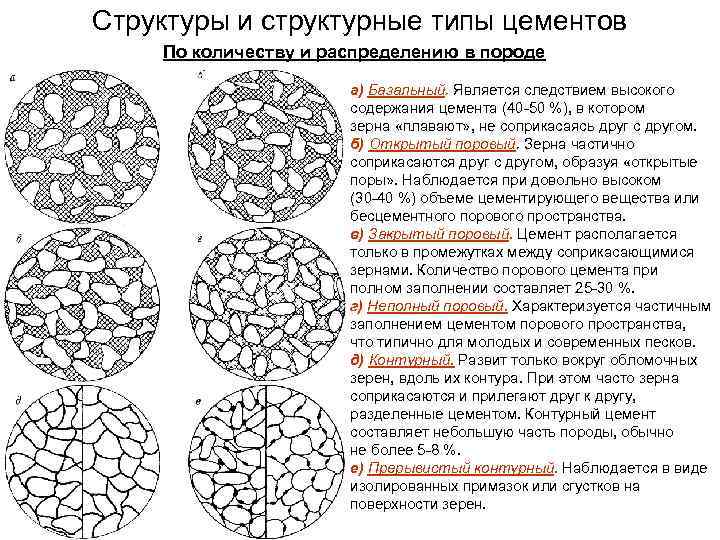

Структуры и структурные типы цементов По количеству и распределению в породе а) Базальный. Является следствием высокого содержания цемента (40 -50 %), в котором зерна «плавают» , не соприкасаясь друг с другом. б) Открытый поровый. Зерна частично соприкасаются друг с другом, образуя «открытые поры» . Наблюдается при довольно высоком (30 -40 %) объеме цементирующего вещества или бесцементного порового пространства. в) Закрытый поровый. Цемент располагается только в промежутках между соприкасающимися зернами. Количество порового цемента при полном заполнении составляет 25 -30 %. г) Неполный поровый. Характеризуется частичным заполнением цементом порового пространства, что типично для молодых и современных песков. д) Контурный. Развит только вокруг обломочных зерен, вдоль их контура. При этом часто зерна соприкасаются и прилегают друг к другу, разделенные цементом. Контурный цемент составляет небольшую часть породы, обычно не более 5 -8 %. е) Прерывистый контурный. Наблюдается в виде изолированных примазок или сгустков на поверхности зерен.

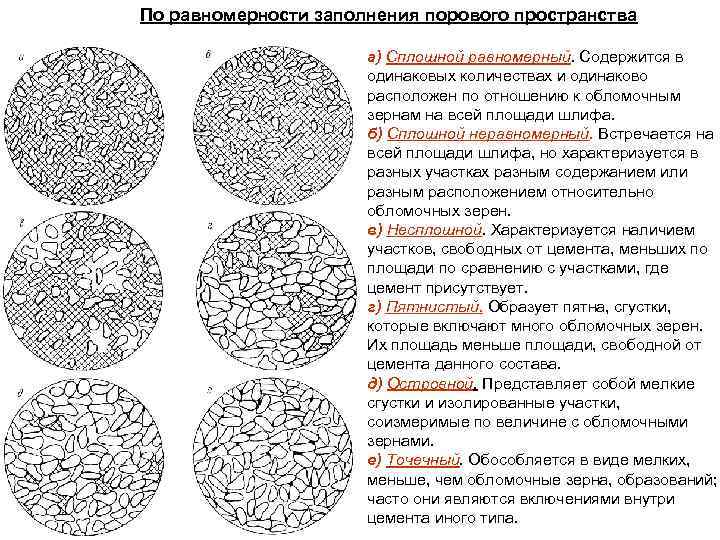

По равномерности заполнения порового пространства а) Сплошной равномерный. Содержится в одинаковых количествах и одинаково расположен по отношению к обломочным зернам на всей площади шлифа. б) Сплошной неравномерный. Встречается на всей площади шлифа, но характеризуется в разных участках разным содержанием или разным расположением относительно обломочных зерен. в) Несплошной. Характеризуется наличием участков, свободных от цемента, меньших по площади по сравнению с участками, где цемент присутствует. г) Пятнистый. Образует пятна, сгустки, которые включают много обломочных зерен. Их площадь меньше площади, свободной от цемента данного состава. д) Островной. Представляет собой мелкие сгустки и изолированные участки, соизмеримые по величине с обломочными зернами. е) Точечный. Обособляется в виде мелких, меньше, чем обломочные зерна, образований; часто они являются включениями внутри цемента иного типа.

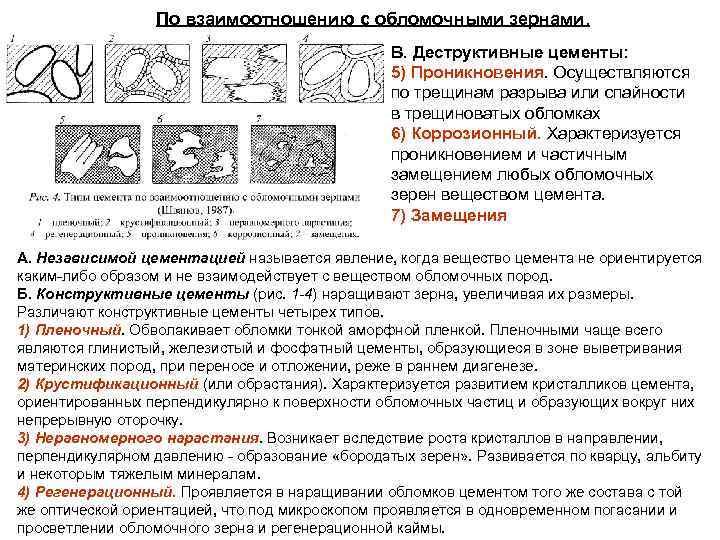

По взаимоотношению с обломочными зернами. В. Деструктивные цементы: 5) Проникновения. Осуществляются по трещинам разрыва или спайности в трещиноватых обломках 6) Коррозионный. Характеризуется проникновением и частичным замещением любых обломочных зерен веществом цемента. 7) Замещения А. Независимой цементацией называется явление, когда вещество цемента не ориентируется каким-либо образом и не взаимодействует с веществом обломочных пород. Б. Конструктивные цементы (рис. 1 -4) наращивают зерна, увеличивая их размеры. Различают конструктивные цементы четырех типов. 1) Пленочный. Обволакивает обломки тонкой аморфной пленкой. Пленочными чаще всего являются глинистый, железистый и фосфатный цементы, образующиеся в зоне выветривания материнских пород, при переносе и отложении, реже в раннем диагенезе. 2) Крустификационный (или обрастания). Характеризуется развитием кристалликов цемента, ориентированных перпендикулярно к поверхности обломочных частиц и образующих вокруг них непрерывную оторочку. 3) Неравномерного нарастания. Возникает вследствие роста кристаллов в направлении, перпендикулярном давлению - образование «бородатых зерен» . Развивается по кварцу, альбиту и некоторым тяжелым минералам. 4) Регенерационный. Проявляется в наращивании обломков цементом того же состава с той же оптической ориентацией, что под микроскопом проявляется в одновременном погасании и просветлении обломочного зерна и регенерационной каймы.

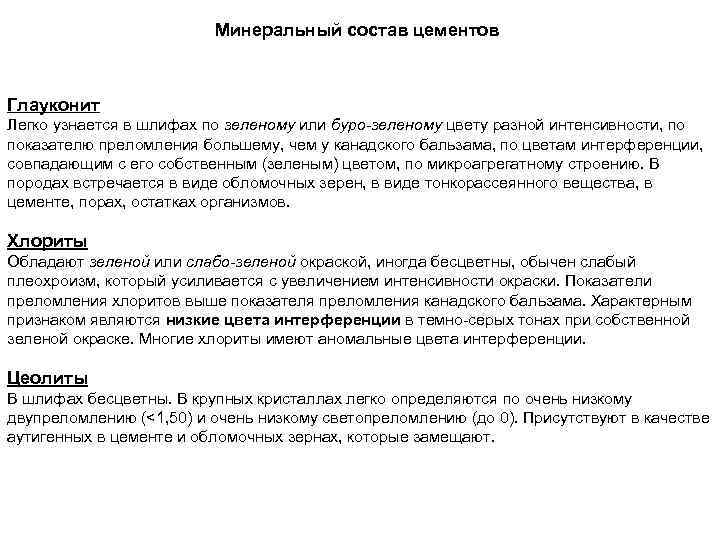

Минеральный состав цементов Глауконит Легко узнается в шлифах по зеленому или буро-зеленому цвету разной интенсивности, по показателю преломления большему, чем у канадского бальзама, по цветам интерференции, совпадающим с его собственным (зеленым) цветом, по микроагрегатному строению. В породах встречается в виде обломочных зерен, в виде тонкорассеянного вещества, в цементе, порах, остатках организмов. Хлориты Обладают зеленой или слабо-зеленой окраской, иногда бесцветны, обычен слабый плеохроизм, который усиливается с увеличением интенсивности окраски. Показатели преломления хлоритов выше показателя преломления канадского бальзама. Характерным признаком являются низкие цвета интерференции в темно-серых тонах при собственной зеленой окраске. Многие хлориты имеют аномальные цвета интерференции. Цеолиты В шлифах бесцветны. В крупных кристаллах легко определяются по очень низкому двупреломлению (<1, 50) и очень низкому светопреломлению (до 0). Присутствуют в качестве аутигенных в цементе и обломочных зернах, которые замещают.

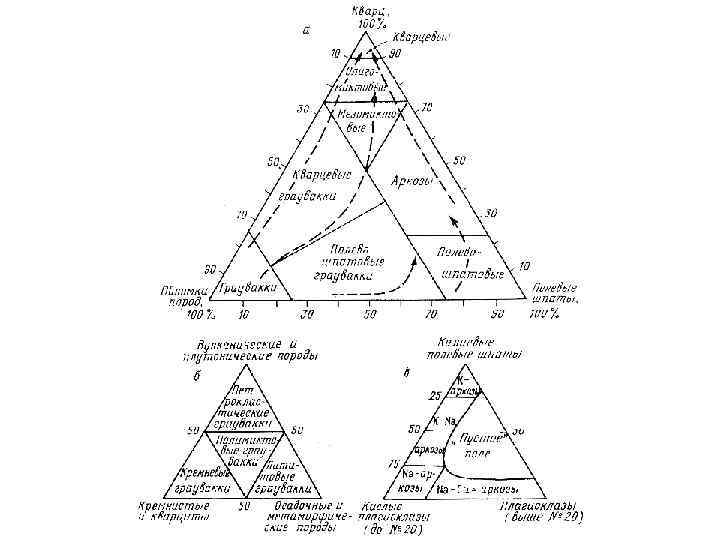

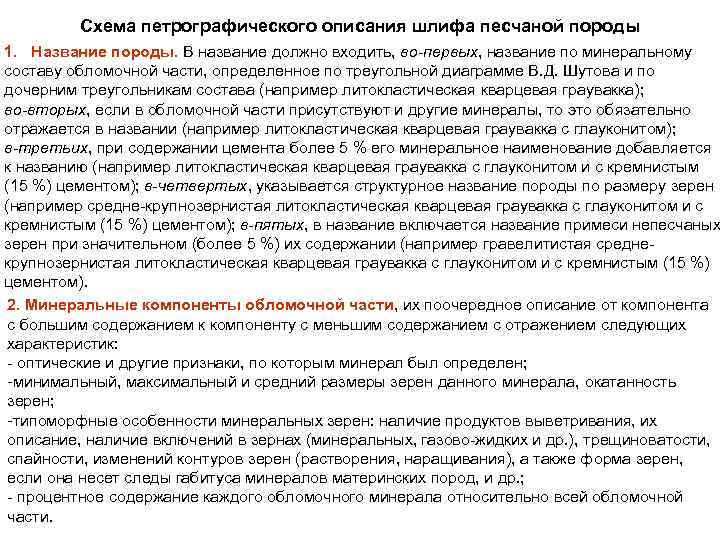

Схема петрографического описания шлифа песчаной породы 1. Название породы. В название должно входить, во-первых, название по минеральному составу обломочной части, определенное по треугольной диаграмме В. Д. Шутова и по дочерним треугольникам состава (например литокластическая кварцевая граувакка); во-вторых, если в обломочной части присутствуют и другие минералы, то это обязательно отражается в названии (например литокластическая кварцевая граувакка с глауконитом); в-третьих, при содержании цемента более 5 % его минеральное наименование добавляется к названию (например литокластическая кварцевая граувакка с глауконитом и с кремнистым (15 %) цементом); в-четвертых, указывается структурное название породы по размеру зерен (например средне-крупнозернистая литокластическая кварцевая граувакка с глауконитом и с кремнистым (15 %) цементом); в-пятых, в название включается название примеси непесчаных зерен при значительном (более 5 %) их содержании (например гравелитистая среднекрупнозернистая литокластическая кварцевая граувакка с глауконитом и с кремнистым (15 %) цементом). 2. Минеральные компоненты обломочной части, их поочередное описание от компонента с большим содержанием к компоненту с меньшим содержанием с отражением следующих характеристик: - оптические и другие признаки, по которым минерал был определен; -минимальный, максимальный и средний размеры зерен данного минерала, окатанность зерен; -типоморфные особенности минеральных зерен: наличие продуктов выветривания, их описание, наличие включений в зернах (минеральных, газово-жидких и др. ), трещиноватости, спайности, изменений контуров зерен (растворения, наращивания), а также форма зерен, если она несет следы габитуса минералов материнских пород, и др. ; - процентное содержание каждого обломочного минерала относительно всей обломочной части.

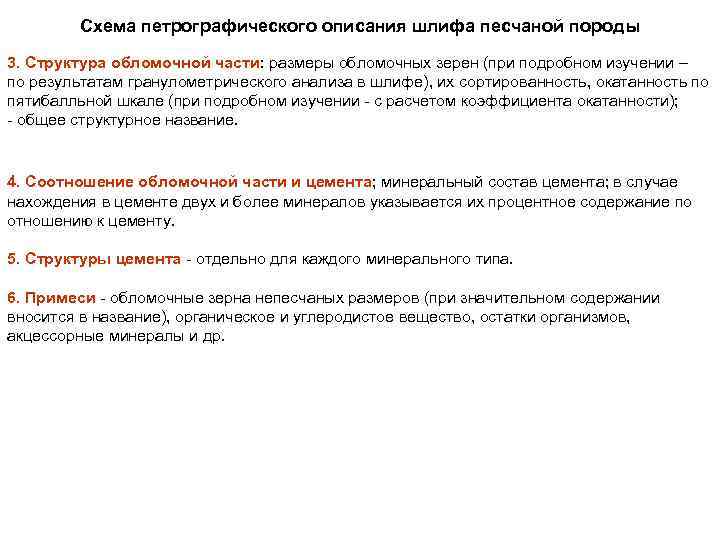

Схема петрографического описания шлифа песчаной породы 3. Структура обломочной части: размеры обломочных зерен (при подробном изучении – по результатам гранулометрического анализа в шлифе), их сортированность, окатанность по пятибалльной шкале (при подробном изучении - с расчетом коэффициента окатанности); - общее структурное название. 4. Соотношение обломочной части и цемента; минеральный состав цемента; в случае нахождения в цементе двух и более минералов указывается их процентное содержание по отношению к цементу. 5. Структуры цемента - отдельно для каждого минерального типа. 6. Примеси - обломочные зерна непесчаных размеров (при значительном содержании вносится в название), органическое и углеродистое вещество, остатки организмов, акцессорные минералы и др.
