Структурное построение станции 1 SLMA —

Структурное построение станции 1

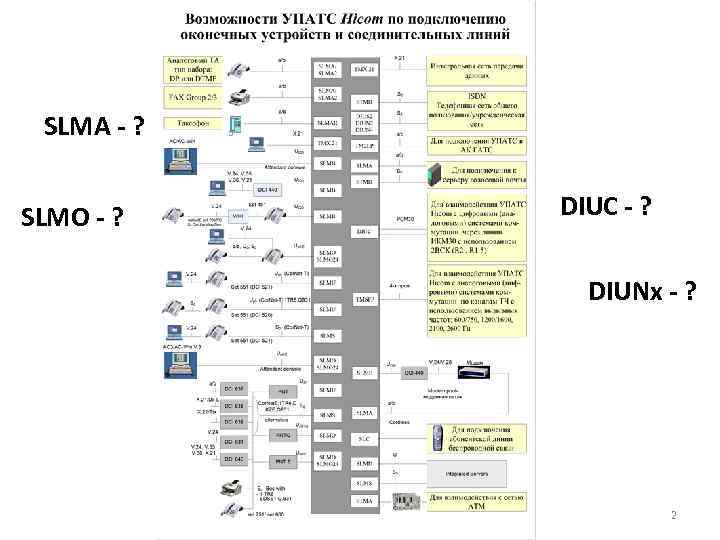

SLMA - ? SLMO - ? DIUC - ? DIUNx - ? 2

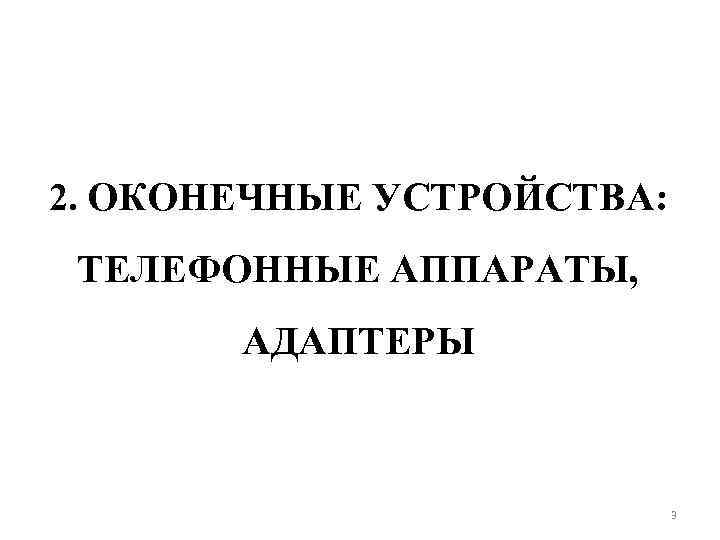

2. ОКОНЕЧНЫЕ УСТРОЙСТВА: ТЕЛЕФОННЫЕ АППАРАТЫ, АДАПТЕРЫ 3

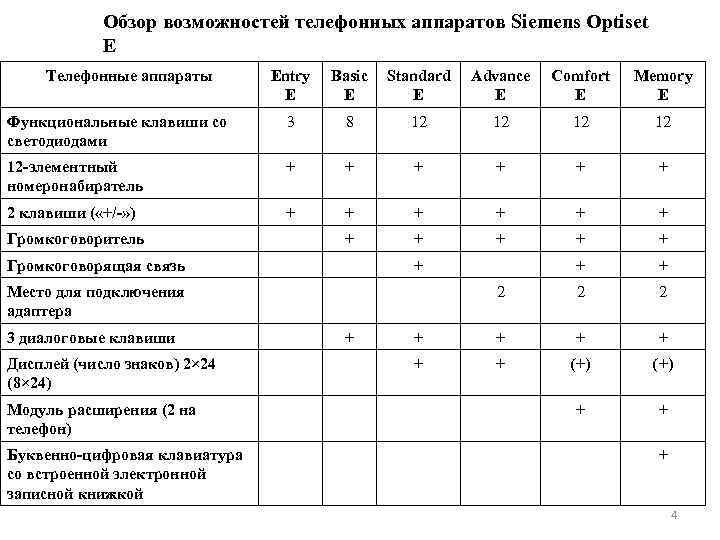

Обзор возможностей телефонных аппаратов Siemens Optiset E Телефонные аппараты Entry E Basic E Standard E Advance E Comfort E Memory E Функциональные клавиши со светодиодами 3 8 12 12 12 -элементный номеронабиратель + + + 2 клавиши ( «+/-» ) + + + + 2 2 2 + + + (+) + + Громкоговоритель Громкоговорящая связь + Место для подключения адаптера 3 диалоговые клавиши Дисплей (число знаков) 2× 24 (8× 24) Модуль расширения (2 на телефон) Буквенно-цифровая клавиатура со встроенной электронной записной книжкой + + 4

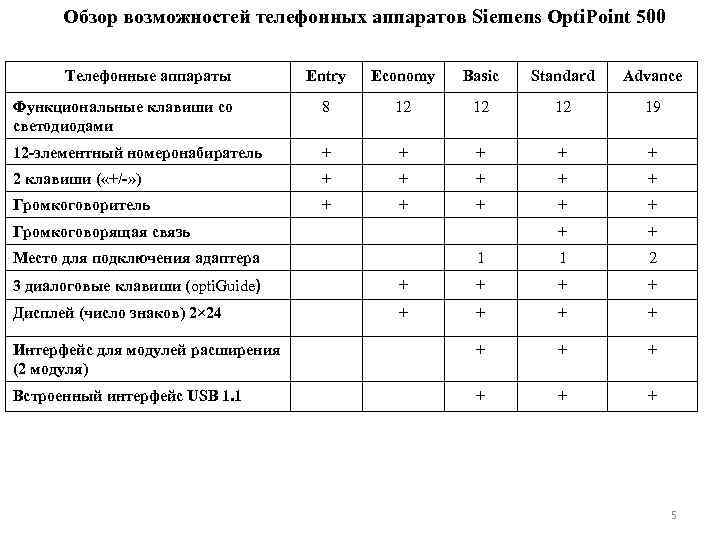

Обзор возможностей телефонных аппаратов Siemens Opti. Point 500 Телефонные аппараты Entry Economy Basic Standard Advance Функциональные клавиши со светодиодами 8 12 12 12 19 12 -элементный номеронабиратель + + + 2 клавиши ( «+/-» ) + + + Громкоговоритель + + + + 1 1 2 Громкоговорящая связь Место для подключения адаптера 3 диалоговые клавиши (opti. Guide) + + Дисплей (число знаков) 2× 24 + + Интерфейс для модулей расширения (2 модуля) + + + Встроенный интерфейс USB 1. 1 + + + 5

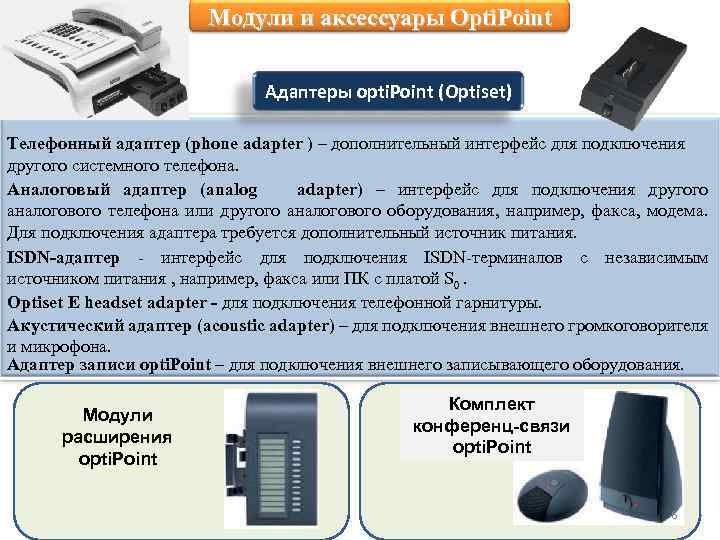

Модули и аксессуары Opti. Point Адаптеры opti. Point (Optiset) Телефонный адаптер (phone adapter ) – дополнительный интерфейс для подключения другого системного телефона. Аналоговый адаптер (analog adapter) – интерфейс для подключения другого аналогового телефона или другого аналогового оборудования, например, факса, модема. Для подключения адаптера требуется дополнительный источник питания. ISDN-адаптер - интерфейс для подключения ISDN-терминалов с независимым источником питания , например, факса или ПК с платой S 0. Optiset E headset adapter - для подключения телефонной гарнитуры. Акустический адаптер (acoustic adapter) – для подключения внешнего громкоговорителя и микрофона. Адаптер записи opti. Point – для подключения внешнего записывающего оборудования. Модули расширения opti. Point Комплект конференц-связи opti. Point 6

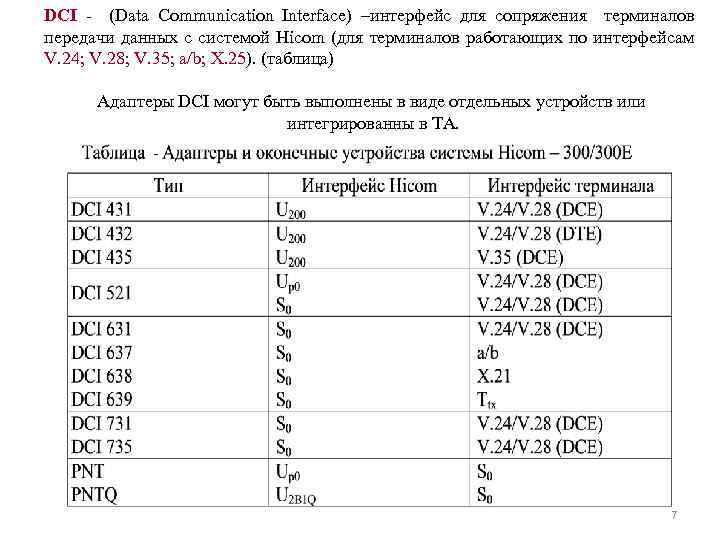

DCI - (Data Communication Interface) –интерфейс для сопряжения терминалов передачи данных с системой Hicom (для терминалов работающих по интерфейсам V. 24; V. 28; V. 35; a/b; Х. 25). (таблица) Адаптеры DCI могут быть выполнены в виде отдельных устройств или интегрированны в ТА. 7
