Структурно-логічне моделювання для потреб картографування Укладання тематичної карти

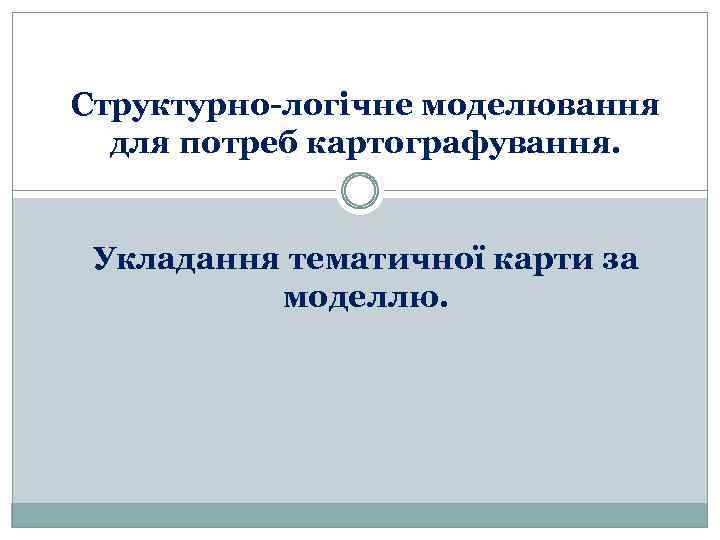

Структурно-логічне моделювання для потреб картографування. Укладання тематичної карти за моделлю.

Головна мета створення структурно-графічних моделей – служити допоміжним знаряддям у дослідженні об’єкта картографування і обгрунтуванні змісту картографічних творів.

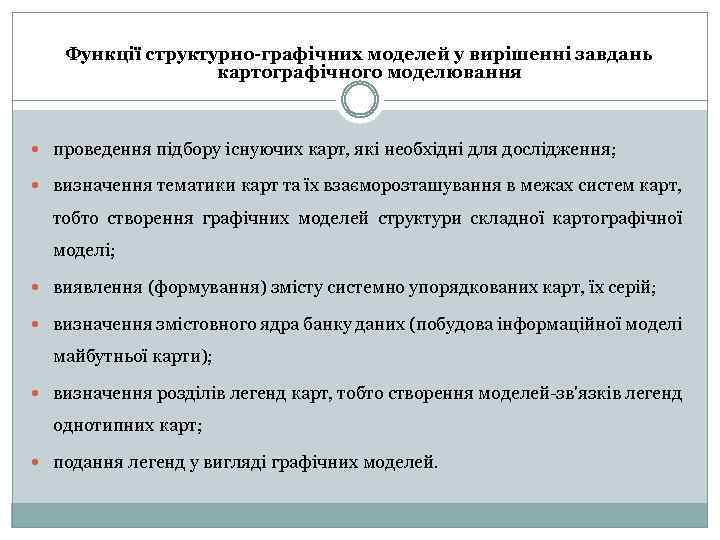

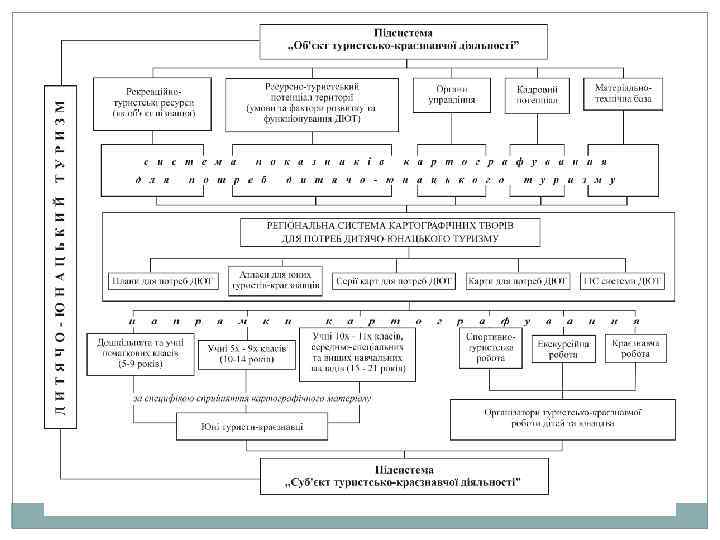

Функції структурно-графічних моделей у вирішенні завдань картографічного моделювання проведення підбору існуючих карт, які необхідні для дослідження; визначення тематики карт та їх взаєморозташування в межах систем карт, тобто створення графічних моделей структури складної картографічної моделі; виявлення (формування) змісту системно упорядкованих карт, їх серій; визначення змістовного ядра банку даних (побудова інформаційної моделі майбутньої карти); визначення розділів легенд карт, тобто створення моделей-зв'язків легенд однотипних карт; подання легенд у вигляді графічних моделей.

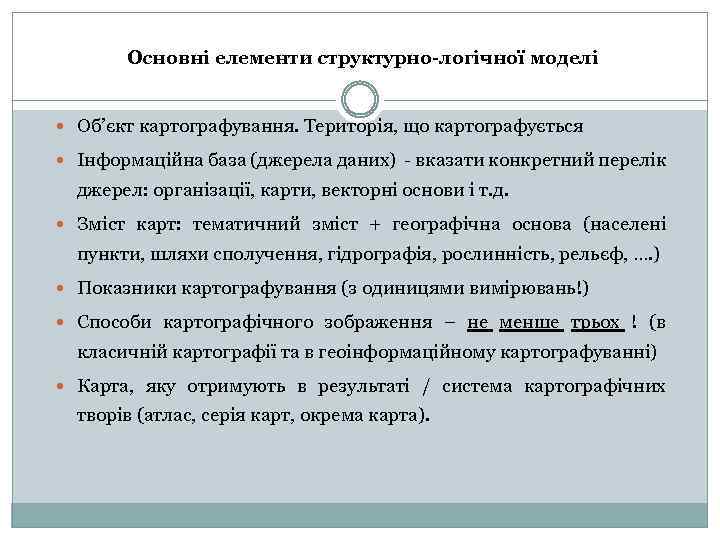

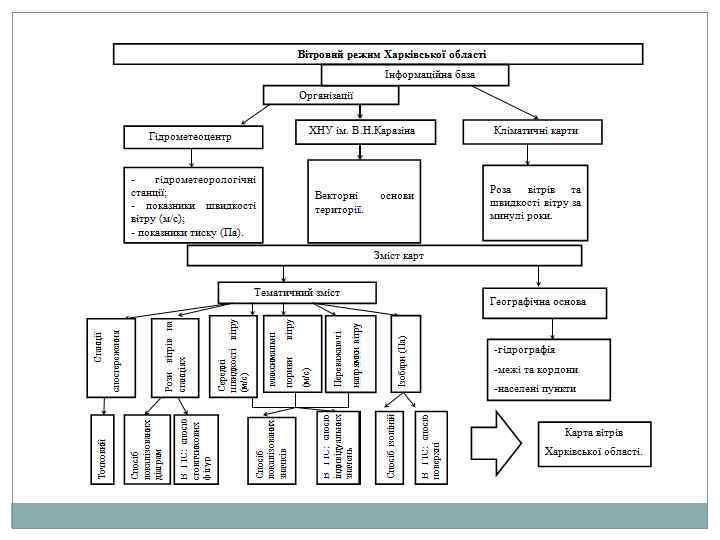

Основні елементи структурно-логічної моделі Об’єкт картографування. Територія, що картографується Інформаційна база (джерела даних) - вказати конкретний перелік джерел: організації, карти, векторні основи і т. д. Зміст карт: тематичний зміст + географічна основа (населені пункти, шляхи сполучення, гідрографія, рослинність, рельєф, …. ) Показники картографування (з одиницями вимірювань!) Способи картографічного зображення – не менше трьох ! (в класичній картографії та в геоінформаційному картографуванні) Карта, яку отримують в результаті / система картографічних творів (атлас, серія карт, окрема карта).

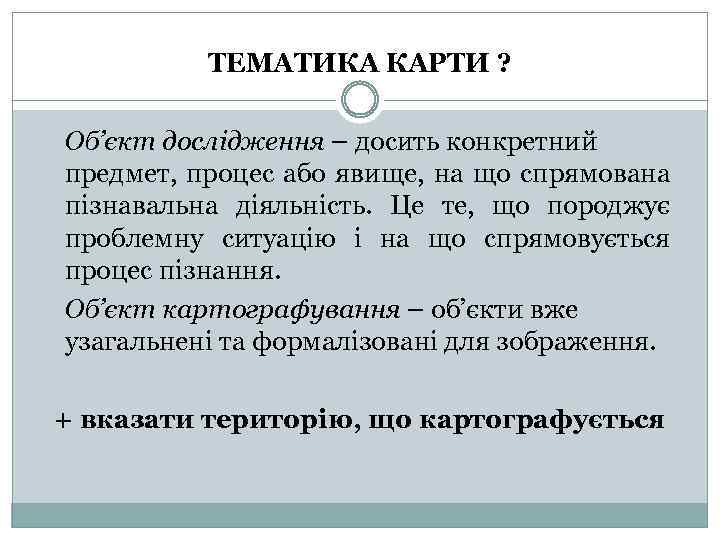

ТЕМАТИКА КАРТИ ? Об’єкт дослідження – досить конкретний предмет, процес або явище, на що спрямована пізнавальна діяльність. Це те, що породжує проблемну ситуацію і на що спрямовується процес пізнання. Об’єкт картографування – об’єкти вже узагальнені та формалізовані для зображення. + вказати територію, що картографується

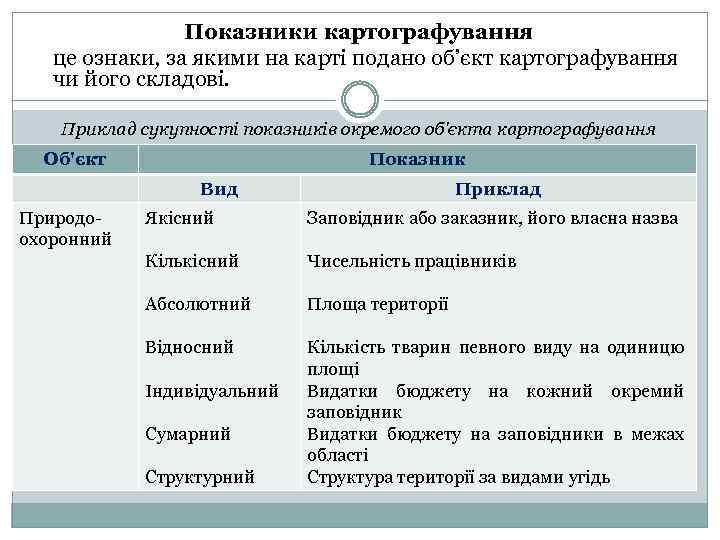

Показники картографування це ознаки, за якими на карті подано об’єкт картографування чи його складові. Приклад сукупності показників окремого об'єкта картографування Об'єкт Показник Вид Природоохоронний Приклад Якісний Заповідник або заказник, його власна назва Кількісний Чисельність працівників Абсолютний Площа території Відносний Кількість тварин певного виду на одиницю площі Видатки бюджету на кожний окремий заповідник Видатки бюджету на заповідники в межах області Структура території за видами угідь Індивідуальний Сумарний Структурний

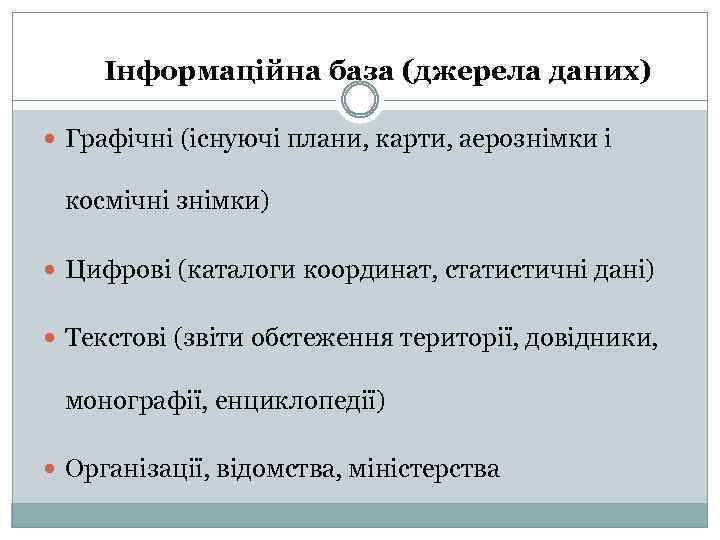

Інформаційна база (джерела даних) Графічні (існуючі плани, карти, аерознімки і космічні знімки) Цифрові (каталоги координат, статистичні дані) Текстові (звіти обстеження території, довідники, монографії, енциклопедії) Організації, відомства, міністерства

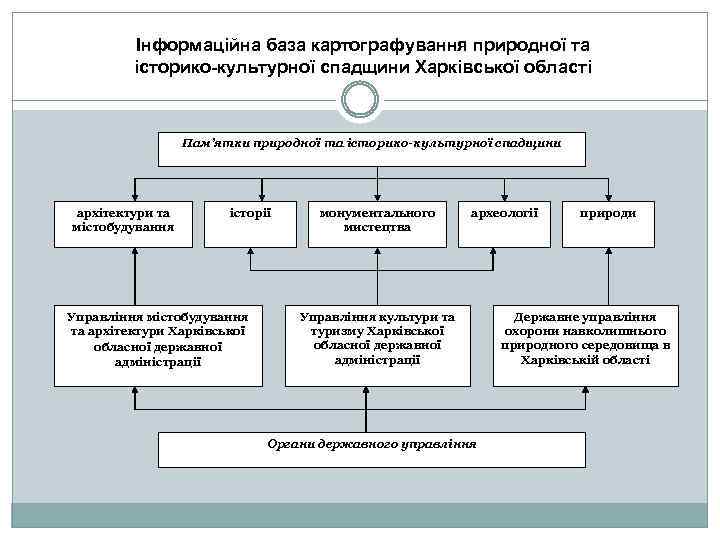

Інформаційна база картографування природної та історико-культурної спадщини Харківської області Пам’ятки природної та історико-культурної спадщини архітектури та містобудування історії Управління містобудування та архітектури Харківської обласної державної адміністрації монументального мистецтва археології Управління культури та туризму Харківської обласної державної адміністрації Органи державного управління природи Державне управління охорони навколишнього природного середовища в Харківській області

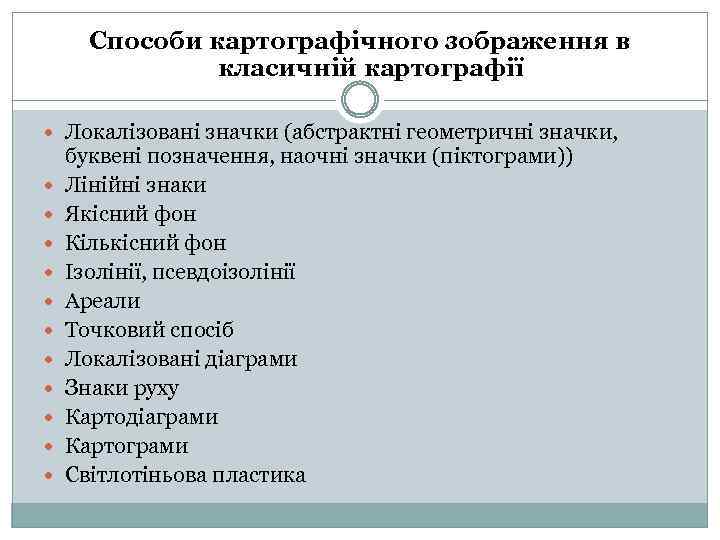

Способи картографічного зображення в класичній картографії Локалізовані значки (абстрактні геометричні значки, буквені позначення, наочні значки (піктограми)) Лінійні знаки Якісний фон Кількісний фон Ізолінії, псевдоізолінії Ареали Точковий спосіб Локалізовані діаграми Знаки руху Картодіаграми Картограми Світлотіньова пластика

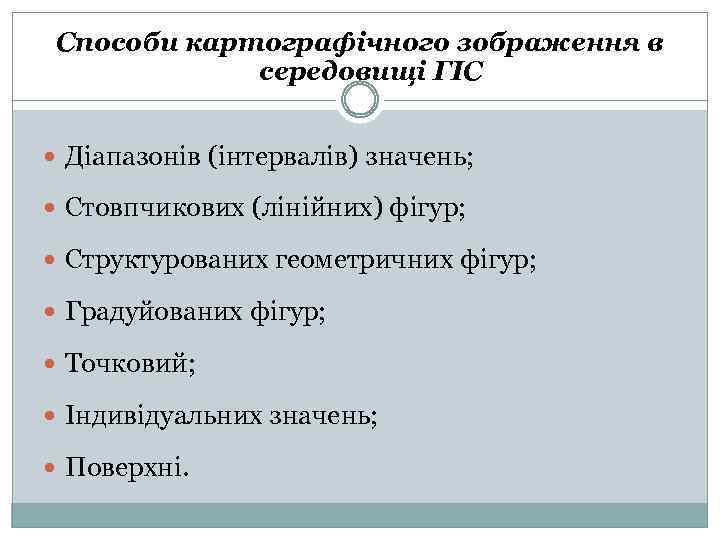

Способи картографічного зображення в середовищі ГІС Діапазонів (інтервалів) значень; Стовпчикових (лінійних) фігур; Структурованих геометричних фігур; Градуйованих фігур; Точковий; Індивідуальних значень; Поверхні.

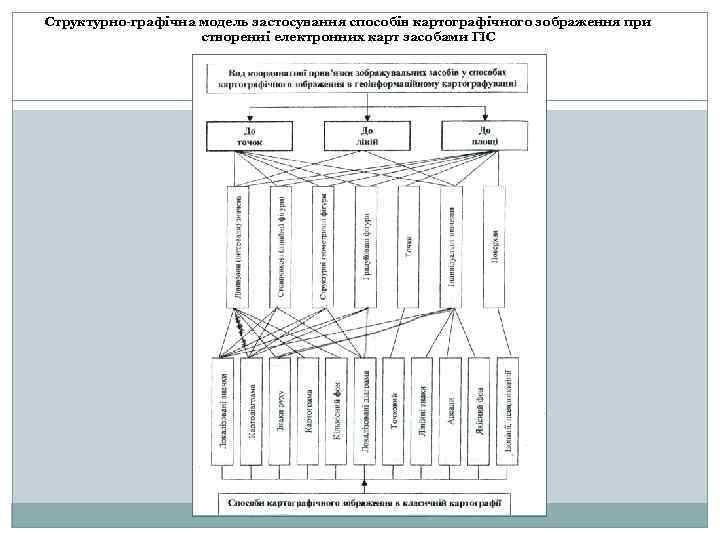

Структурно-графічна модель застосування способів картографічного зображення при створенні електронних карт засобами ГІС

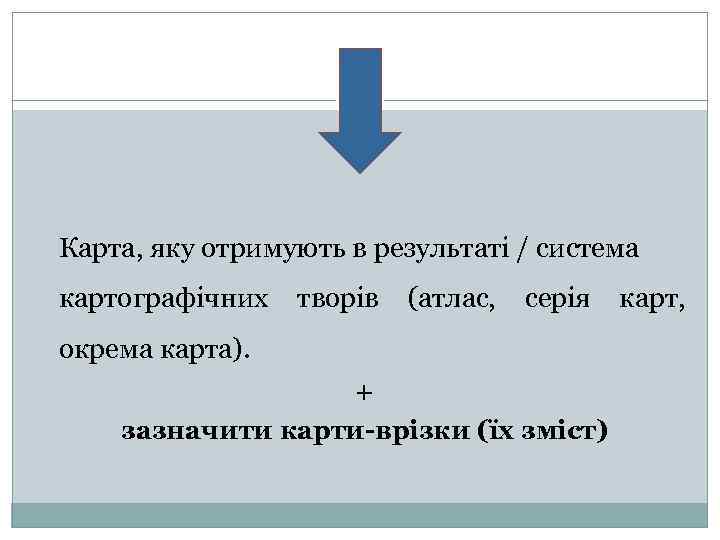

Карта, яку отримують в результаті / система картографічних творів (атлас, серія окрема карта). + зазначити карти-врізки (їх зміст) карт,

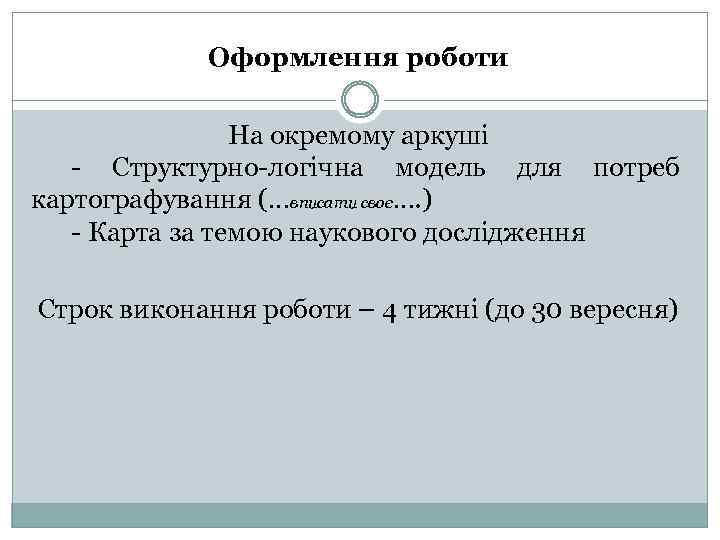

Оформлення роботи На окремому аркуші - Структурно-логічна модель для потреб картографування (…вписати своє…. ) - Карта за темою наукового дослідження Строк виконання роботи – 4 тижні (до 30 вересня)
