Структурная геология Разрывы в горных породах без смещений - трещины
Понятие о трещинах как о разрывах горных пород без смещения является условным, так как разрывов совершенно без всякого смещения не существует.
В природных условиях всегда наблюдается хотя бы незначительное (микроскопическое) смещение или в форме раздвигания краев трещины, или их относительного скольжения параллельно другу.

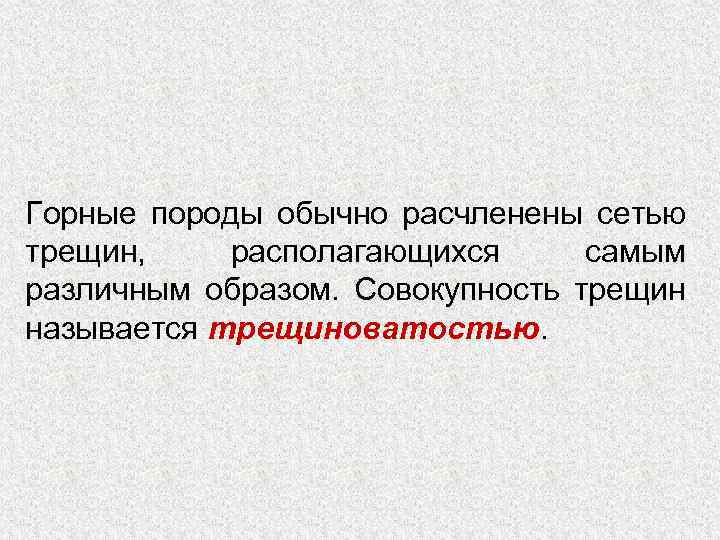

Горные породы обычно расчленены сетью трещин, располагающихся самым различным образом. Совокупность трещин называется трещиноватостью.

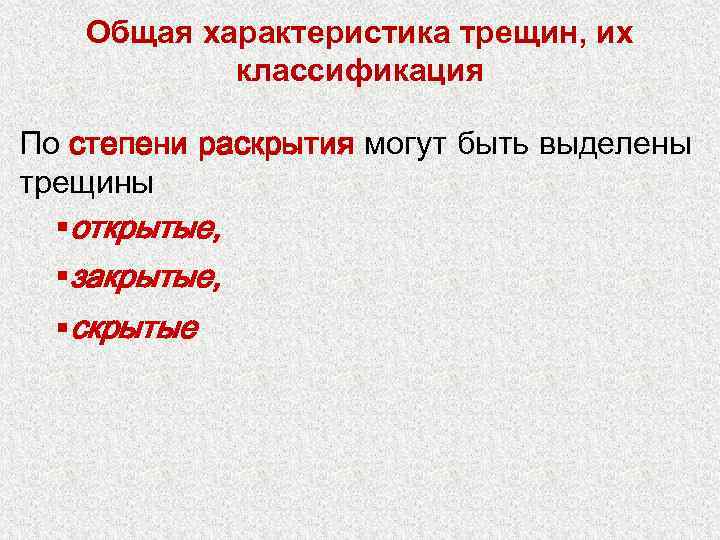

Общая характеристика трещин, их классификация По степени раскрытия могут быть выделены трещины §открытые, §закрытые, §скрытые
Общая характеристика трещин, их классификация Открытые трещины обладают некоторой полостью, то есть расстояние между стенками трещины заметно невооруженным глазом. Они могут быть зияющими (ничем не заполненными), либо вмещать минеральные жилы и прожилки или тектонические брекчии.

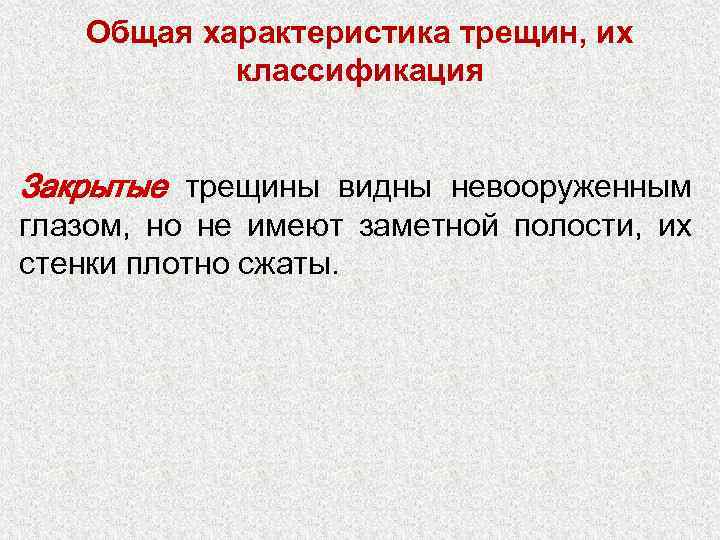

Общая характеристика трещин, их классификация Закрытые трещины видны невооруженным глазом, но не имеют заметной полости, их стенки плотно сжаты.

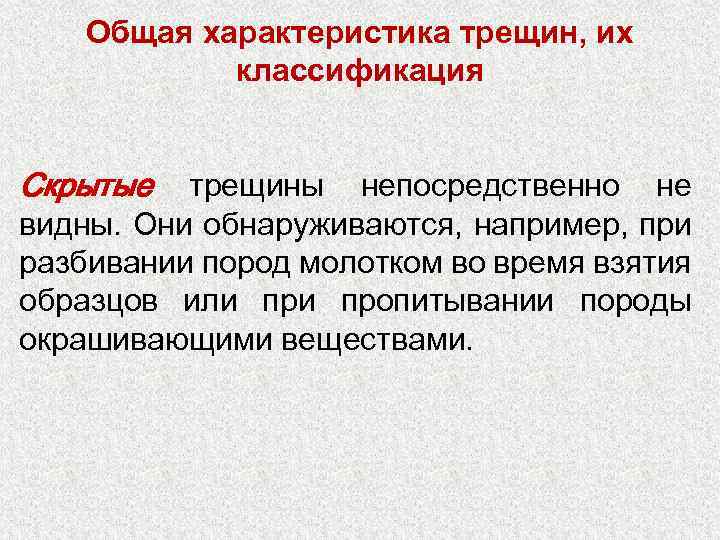

Общая характеристика трещин, их классификация Скрытые трещины непосредственно не видны. Они обнаруживаются, например, при разбивании пород молотком во время взятия образцов или пропитывании породы окрашивающими веществами.

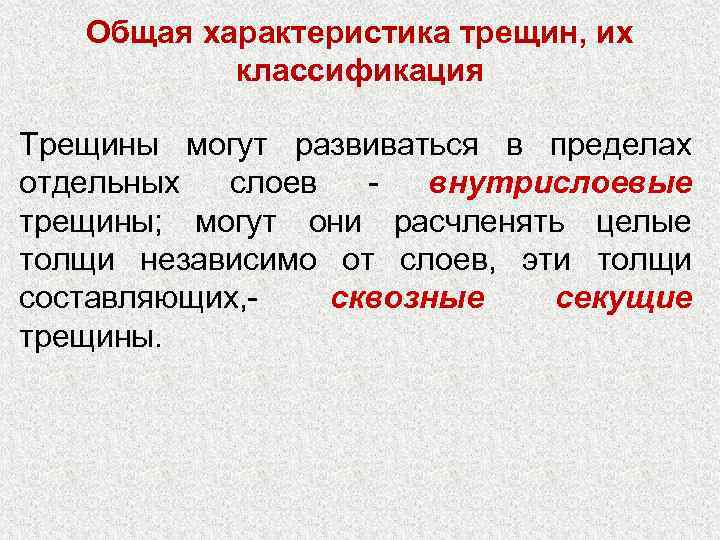

Общая характеристика трещин, их классификация Трещины могут развиваться в пределах отдельных слоев - внутрислоевые трещины; могут они расчленять целые толщи независимо от слоев, эти толщи составляющих, - сквозные секущие трещины.

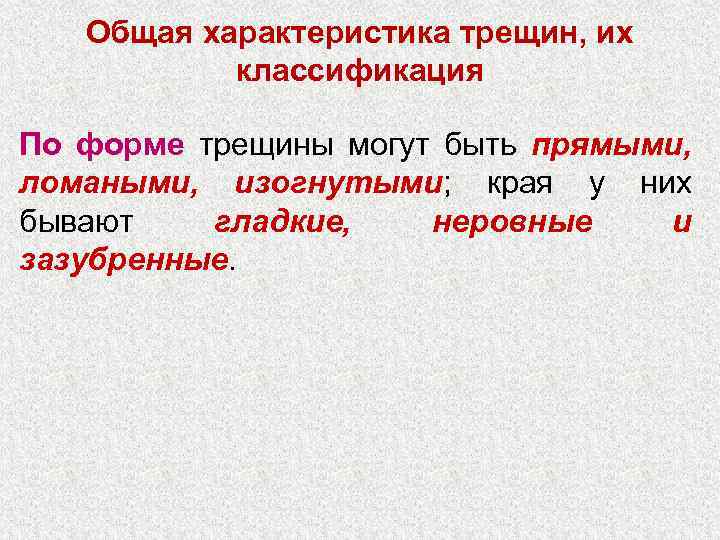

Общая характеристика трещин, их классификация По форме трещины могут быть прямыми, ломаными, изогнутыми; края у них бывают гладкие, неровные и зазубренные.

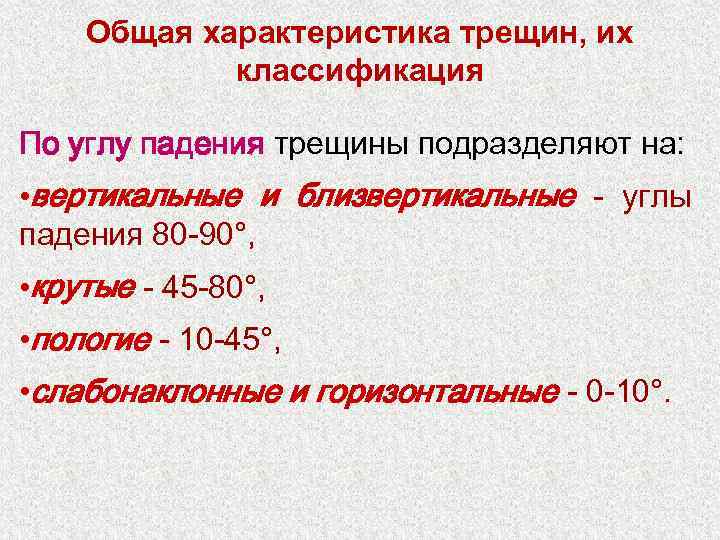

Общая характеристика трещин, их классификация По углу падения трещины подразделяют на: • вертикальные и близвертикальные - углы падения 80 -90°, • крутые - 45 -80°, • пологие - 10 -45°, • слабонаклонные и горизонтальные - 0 -10°.

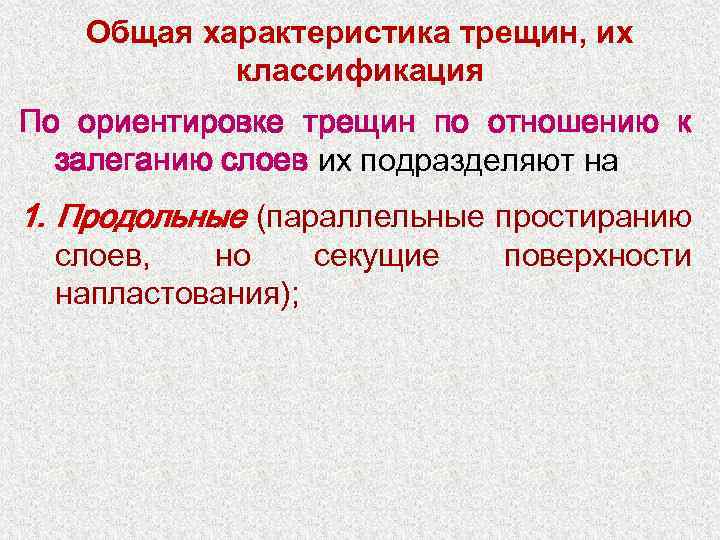

Общая характеристика трещин, их классификация По ориентировке трещин по отношению к залеганию слоев их подразделяют на 1. Продольные (параллельные простиранию слоев, но секущие напластования); поверхности

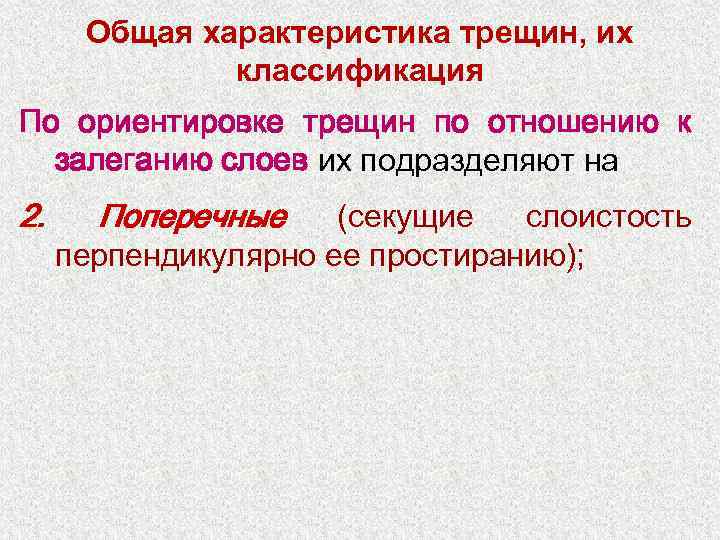

Общая характеристика трещин, их классификация По ориентировке трещин по отношению к залеганию слоев их подразделяют на 2. Поперечные (секущие слоистость перпендикулярно ее простиранию);

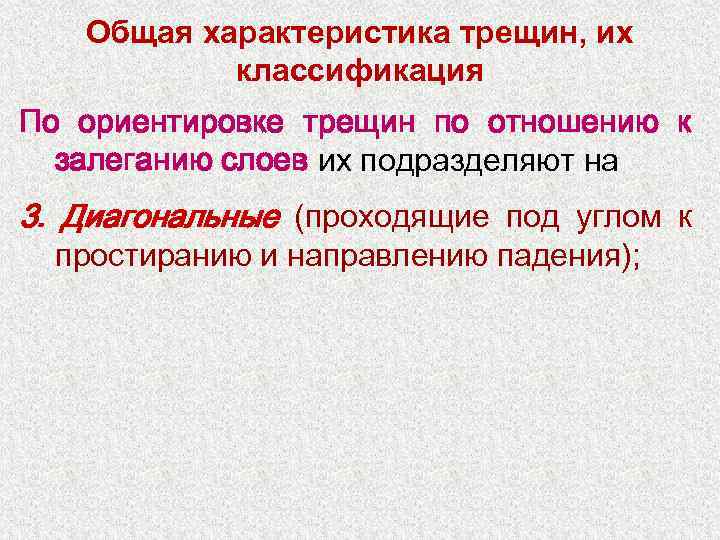

Общая характеристика трещин, их классификация По ориентировке трещин по отношению к залеганию слоев их подразделяют на 3. Диагональные (проходящие под углом к простиранию и направлению падения);
Общая характеристика трещин, их классификация По ориентировке трещин по отношению к залеганию слоев их подразделяют на 4. Послойные (параллельные слоистости).

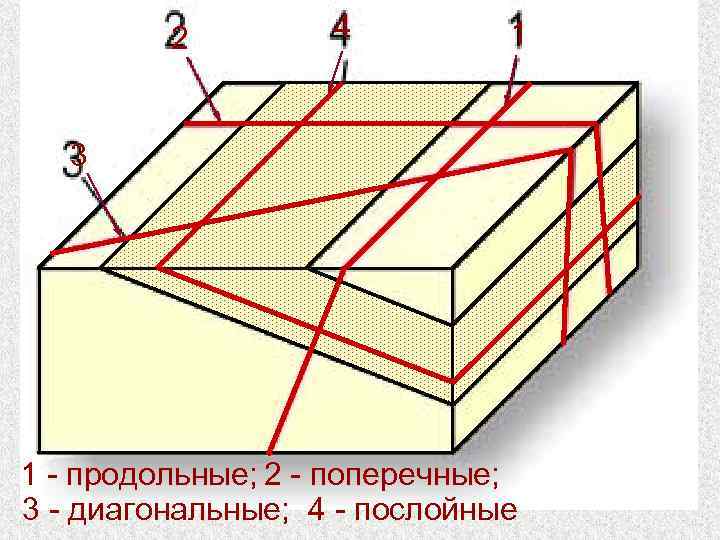

2 4 1 3 1 - продольные; 2 - поперечные; 3 - диагональные; 4 - послойные

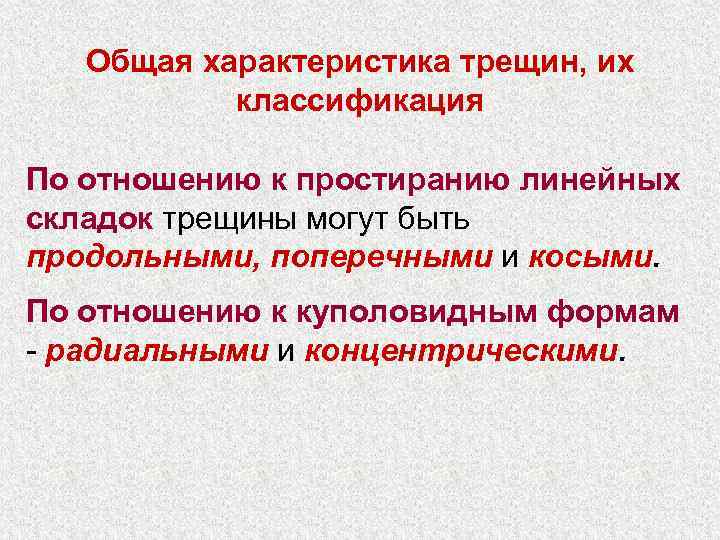

Общая характеристика трещин, их классификация По отношению к простиранию линейных складок трещины могут быть продольными, поперечными и косыми. По отношению к куполовидным формам - радиальными и концентрическими.
Системы трещин Трещины близкой ориентировки объединяются в "системы" ("ряды"). Пересекающиеся системы часто группируются в закономерные сочетания. Обычно такие сочетания тремя системами трещин. образуются

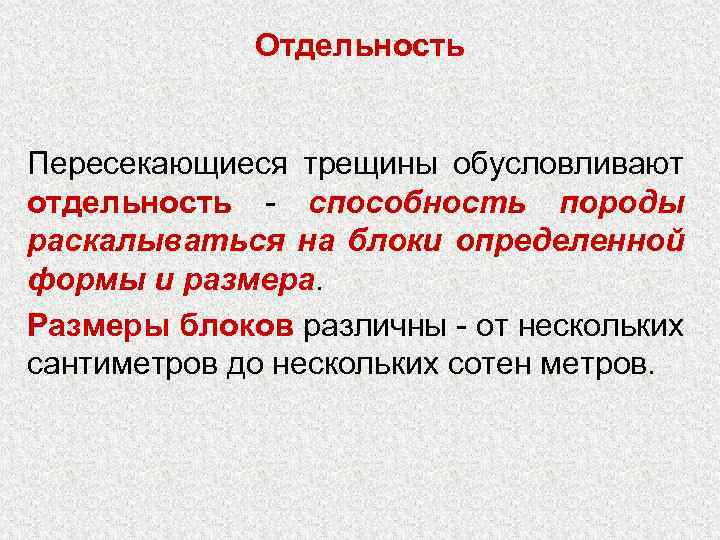

Отдельность Пересекающиеся трещины обусловливают отдельность - способность породы раскалываться на блоки определенной формы и размера. Размеры блоков различны - от нескольких сантиметров до нескольких сотен метров.

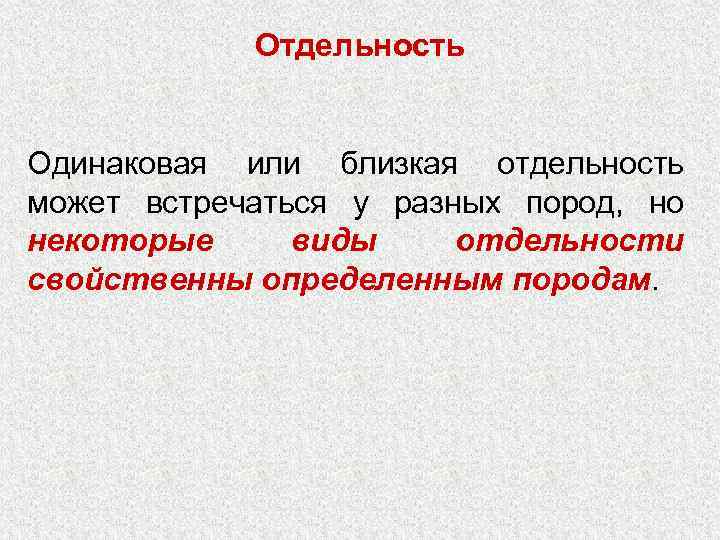

Отдельность Одинаковая или близкая отдельность может встречаться у разных пород, но некоторые виды отдельности свойственны определенным породам.
Виды отдельности Глыбовая (близкие определения - щебневая, многогранная, полиэдрическая, остроугольная, неправильнополиэдрическая) - угловатые куски неправильной формы

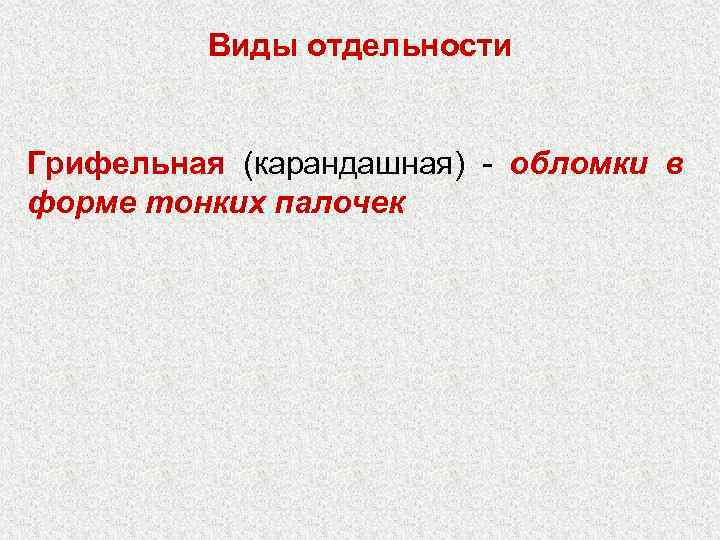

Виды отдельности Грифельная (карандашная) - обломки в форме тонких палочек

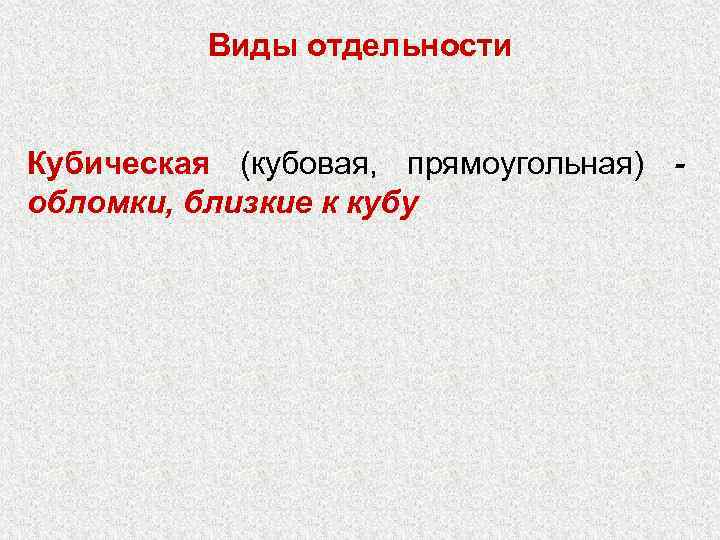

Виды отдельности Кубическая (кубовая, прямоугольная) обломки, близкие к кубу

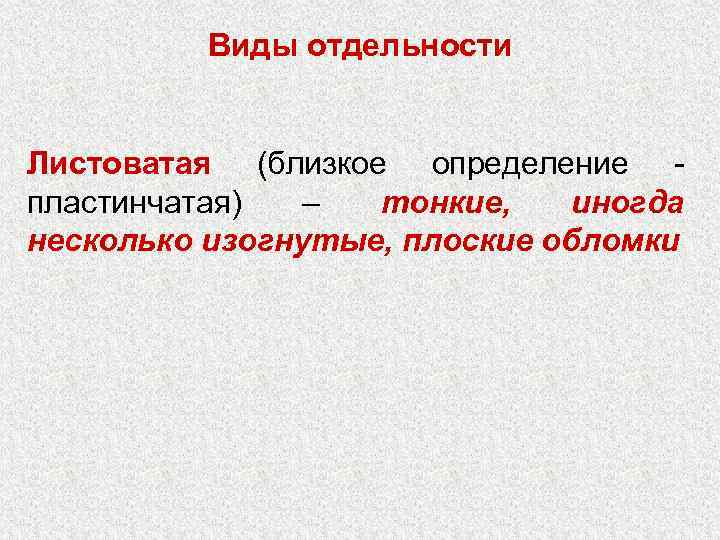

Виды отдельности Листоватая (близкое определение - пластинчатая) – тонкие, иногда несколько изогнутые, плоские обломки

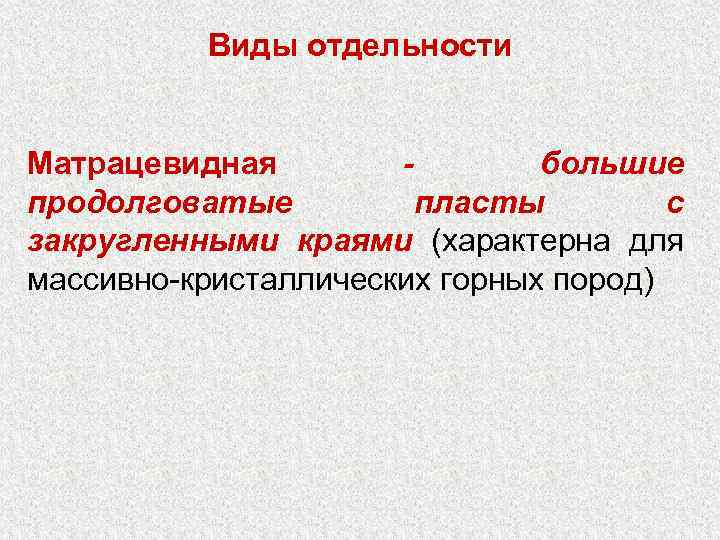

Виды отдельности Матрацевидная большие продолговатые пласты с закругленными краями (характерна для массивно-кристаллических горных пород)

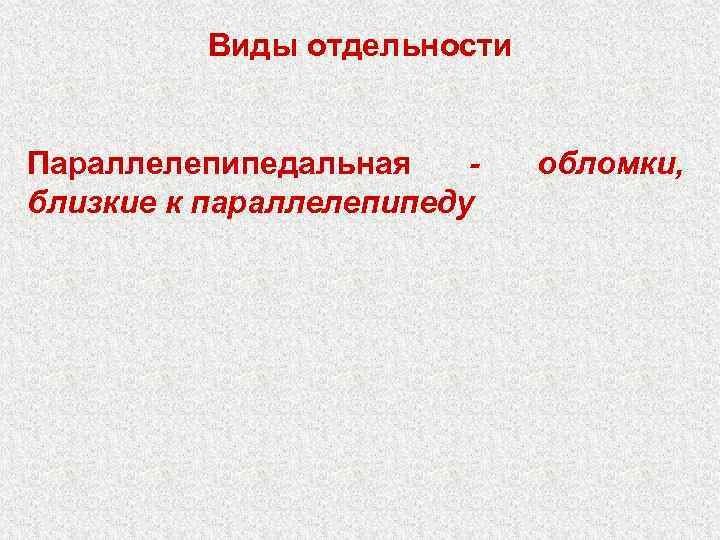

Виды отдельности Параллелепипедальная близкие к параллелепипеду обломки,

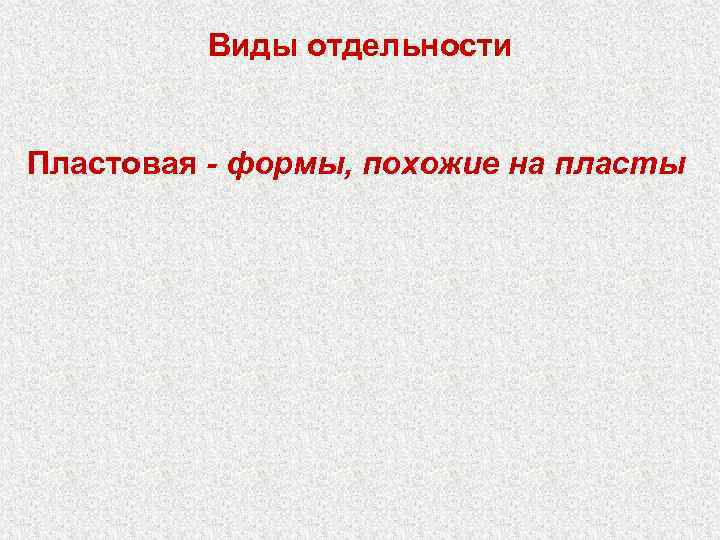

Виды отдельности Пластовая - формы, похожие на пласты

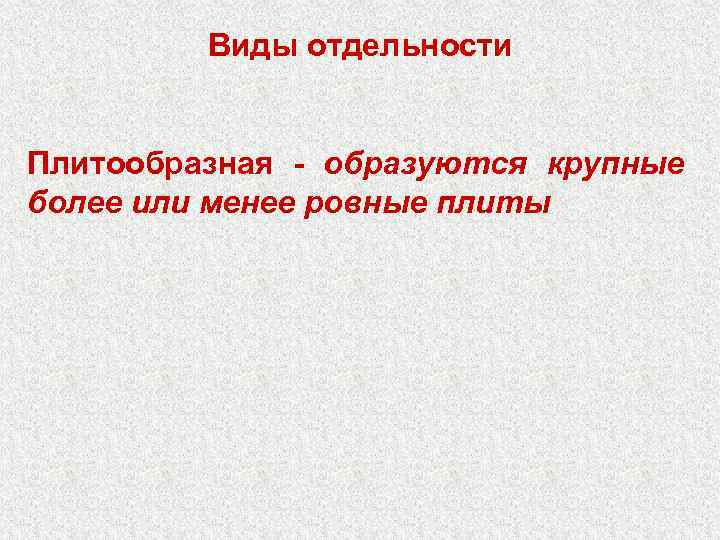

Виды отдельности Плитообразная - образуются крупные более или менее ровные плиты
Виды отдельности Плитчатая - отдельные тонкие плитки у тонкослоистых пород

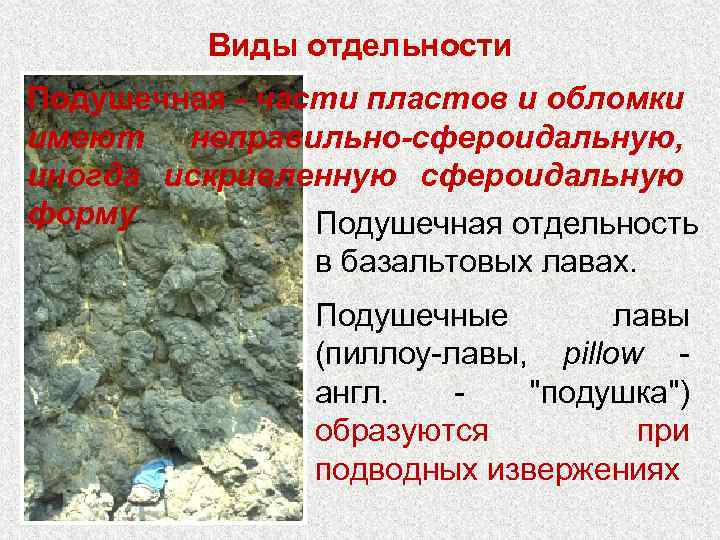

Виды отдельности Подушечная - части пластов и обломки имеют неправильно-сфероидальную, иногда искривленную сфероидальную форму Подушечная отдельность в базальтовых лавах. Подушечные лавы (пиллоу-лавы, pillow - англ. - "подушка") образуются при подводных извержениях

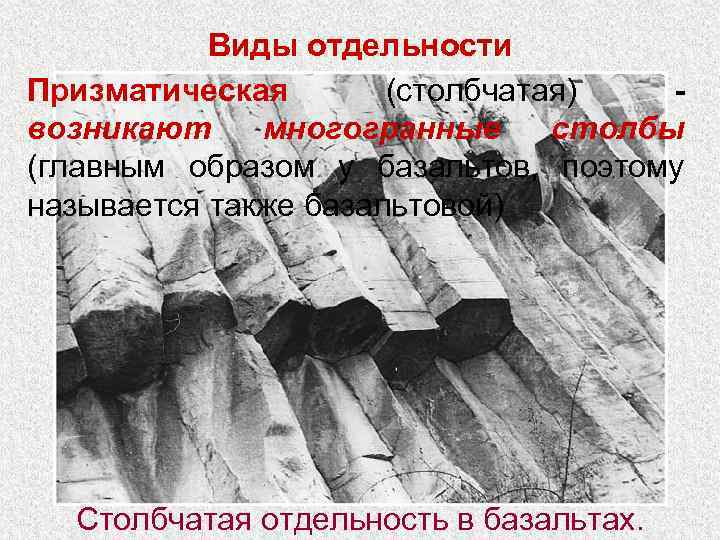

Виды отдельности Призматическая (столбчатая) возникают многогранные столбы (главным образом у базальтов, поэтому называется также базальтовой) Столбчатая отдельность в базальтах.

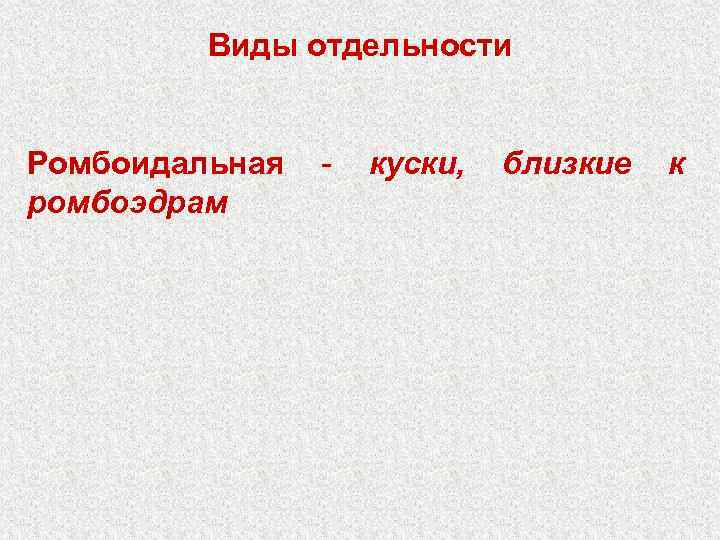

Виды отдельности Ромбоидальная - куски, ромбоэдрам близкие к

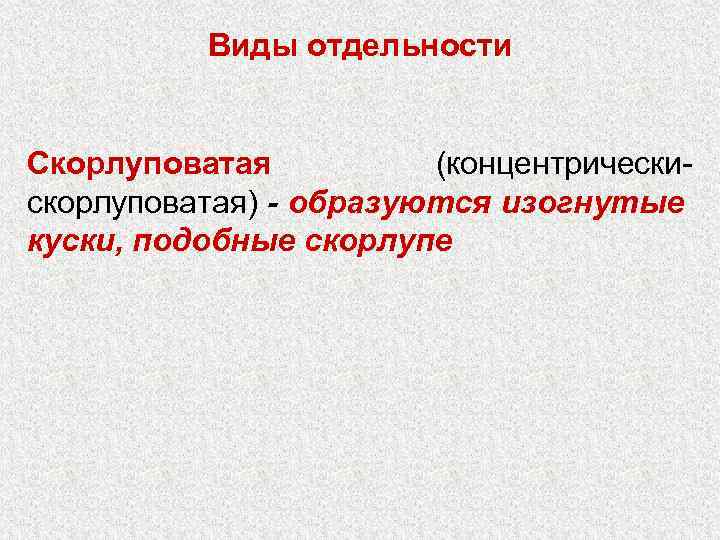

Виды отдельности Скорлуповатая (концентрическискорлуповатая) - образуются изогнутые куски, подобные скорлупе

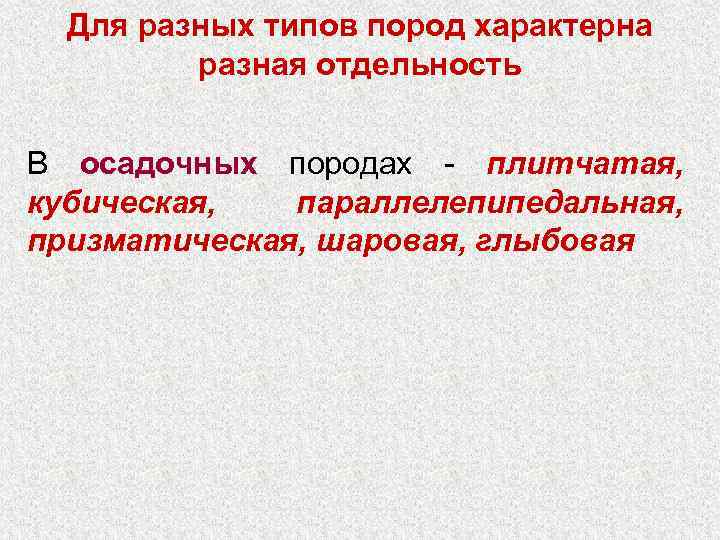

Для разных типов пород характерна разная отдельность В осадочных породах - плитчатая, кубическая, параллелепипедальная, призматическая, шаровая, глыбовая

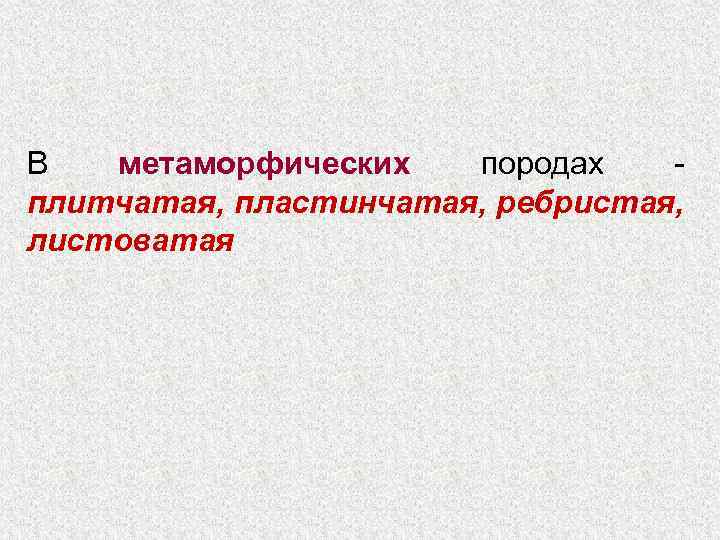

В метаморфических породах - плитчатая, пластинчатая, ребристая, листоватая

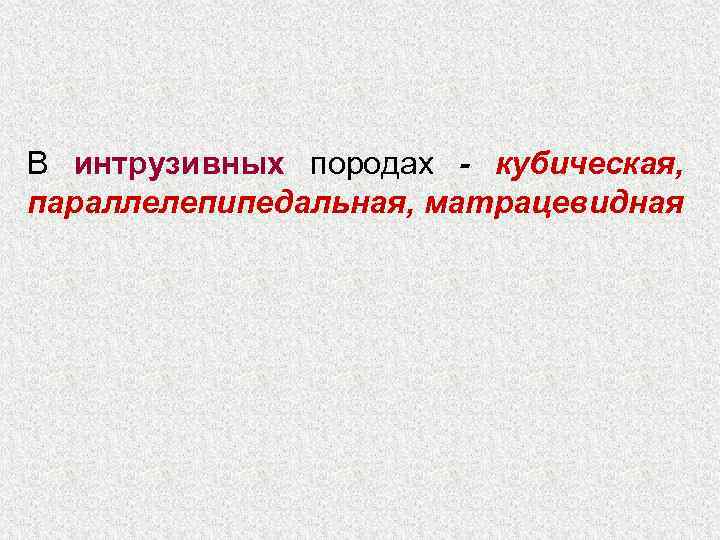

В интрузивных породах - кубическая, параллелепипедальная, матрацевидная

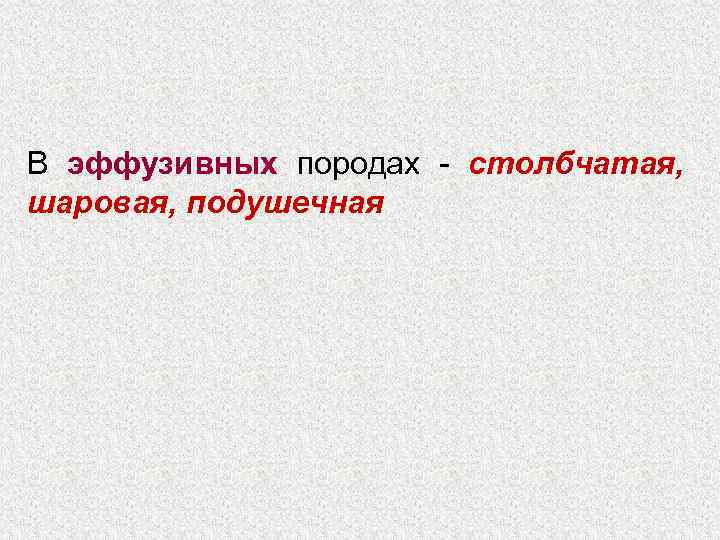

В эффузивных породах - столбчатая, шаровая, подушечная

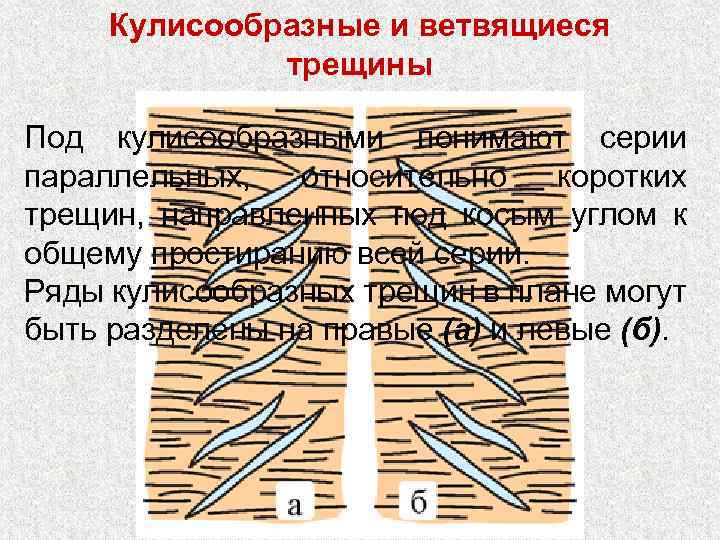

Кулисообразные и ветвящиеся трещины Под кулисообразными понимают серии параллельных, относительно коротких трещин, направленных под косым углом к общему простиранию всей серии. Ряды кулисообразных трещин в плане могут быть разделены на правые (а) и левые (б).

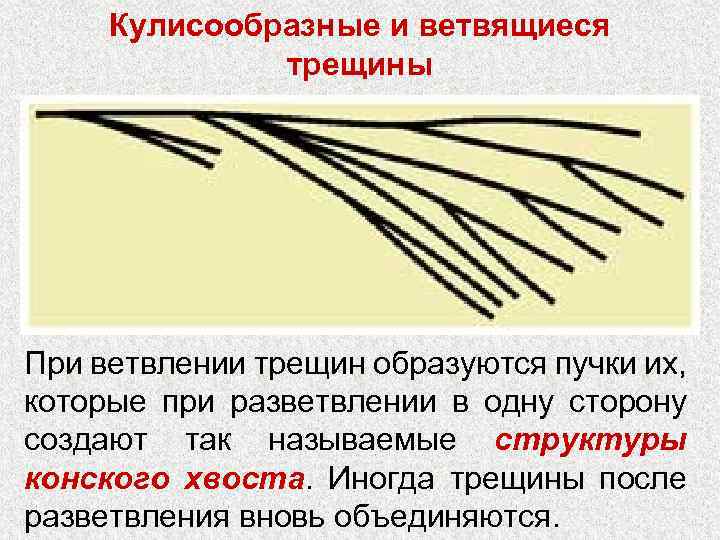

Кулисообразные и ветвящиеся трещины При ветвлении трещин образуются пучки их, которые при разветвлении в одну сторону создают так называемые структуры конского хвоста. Иногда трещины после разветвления вновь объединяются.

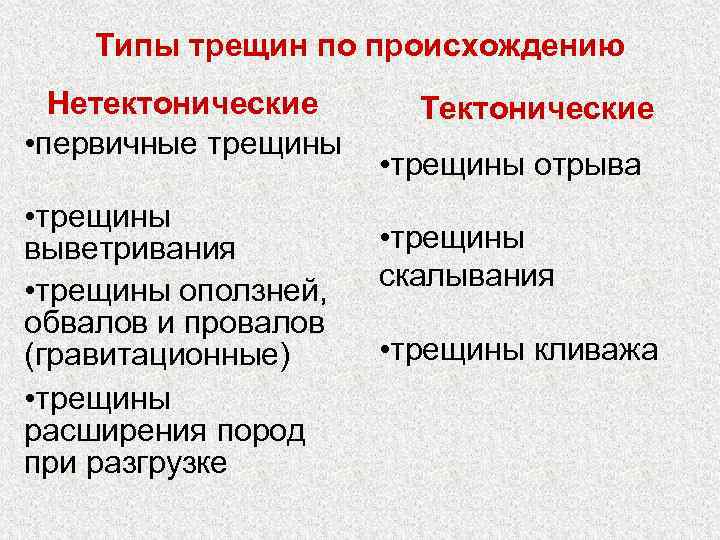

Типы трещин по происхождению Нетектонические • первичные трещины • трещины выветривания • трещины оползней, обвалов и провалов (гравитационные) • трещины расширения пород при разгрузке Тектонические • трещины отрыва • трещины скалывания • трещины кливажа

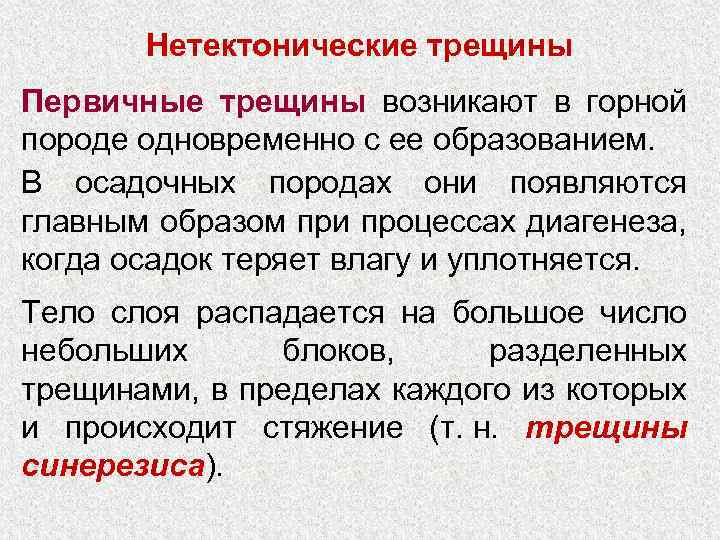

Нетектонические трещины Первичные трещины возникают в горной породе одновременно с ее образованием. В осадочных породах они появляются главным образом при процессах диагенеза, когда осадок теряет влагу и уплотняется. Тело слоя распадается на большое число небольших блоков, разделенных трещинами, в пределах каждого из которых и происходит стяжение (т. н. трещины синерезиса).
Трещины синерезиса в кремнистых породах – фтанитах. Нижний карбон, Новая Земля. Длина линейки 30 см.

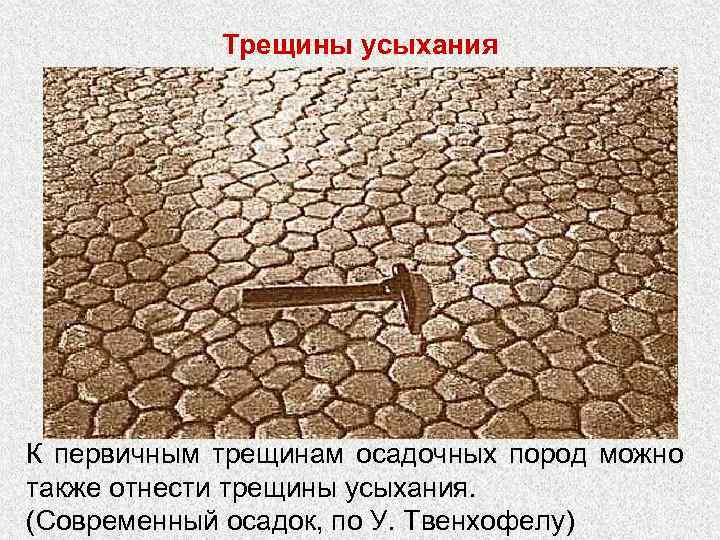

Трещины усыхания К первичным трещинам осадочных пород можно также отнести трещины усыхания. (Современный осадок, по У. Твенхофелу)

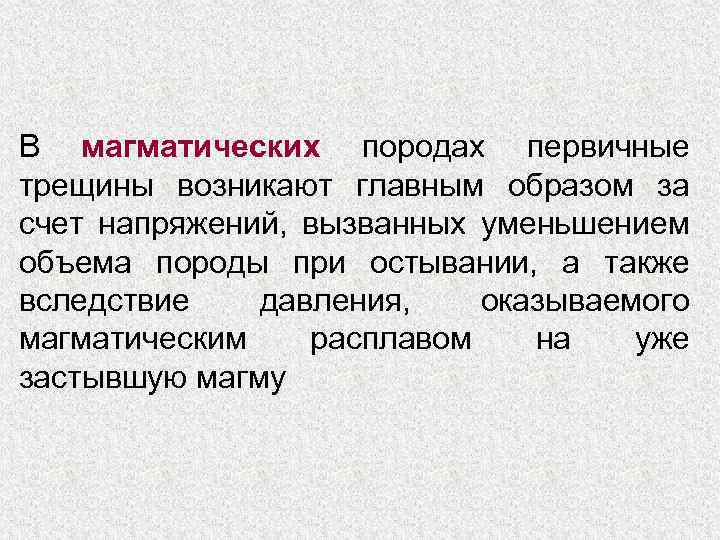

В магматических породах первичные трещины возникают главным образом за счет напряжений, вызванных уменьшением объема породы при остывании, а также вследствие давления, оказываемого магматическим расплавом на уже застывшую магму

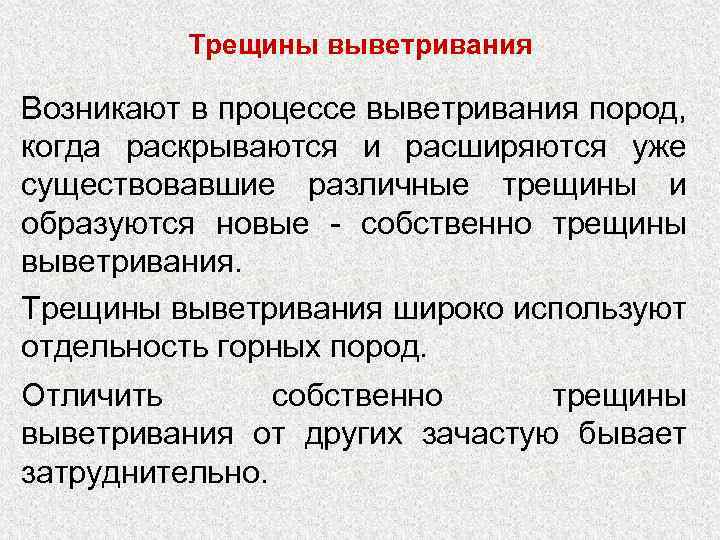

Трещины выветривания Возникают в процессе выветривания пород, когда раскрываются и расширяются уже существовавшие различные трещины и образуются новые - собственно трещины выветривания. Трещины выветривания широко используют отдельность горных пород. Отличить собственно трещины выветривания от других зачастую бывает затруднительно.

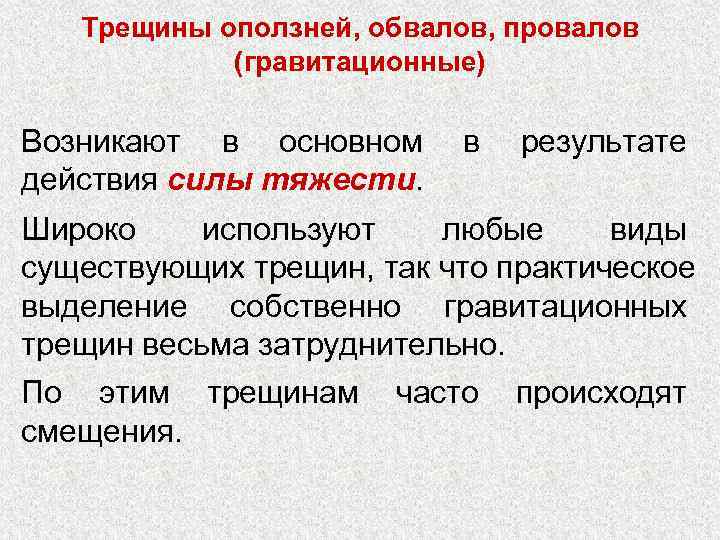

Трещины оползней, обвалов, провалов (гравитационные) Возникают в основном в результате действия силы тяжести. Широко используют любые виды существующих трещин, так что практическое выделение собственно гравитационных трещин весьма затруднительно. По этим трещинам часто происходят смещения.
Трещины расширения пород при разгрузке Трещины отслаивания образуются параллельно обнаженной поверхности. Они часто и хорошо выражены вблизи нее, но становятся более редкими и менее ясными с глубиной.

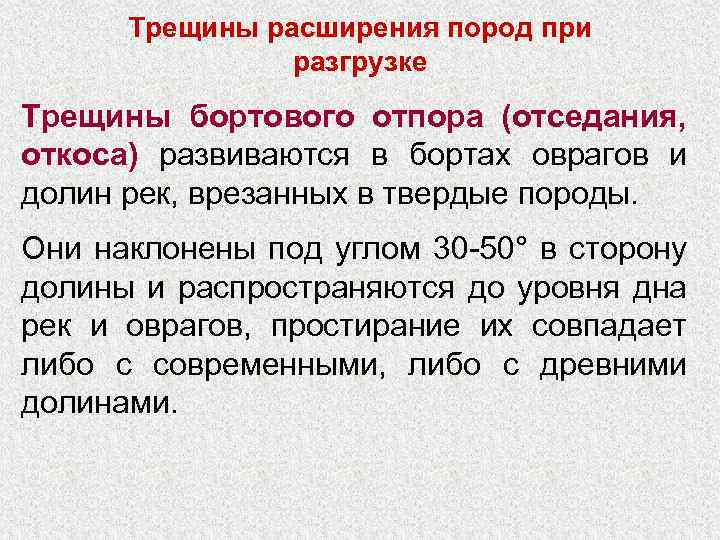

Трещины расширения пород при разгрузке Трещины бортового отпора (отседания, откоса) развиваются в бортах оврагов и долин рек, врезанных в твердые породы. Они наклонены под углом 30 -50° в сторону долины и распространяются до уровня дна рек и оврагов, простирание их совпадает либо с современными, либо с древними долинами.

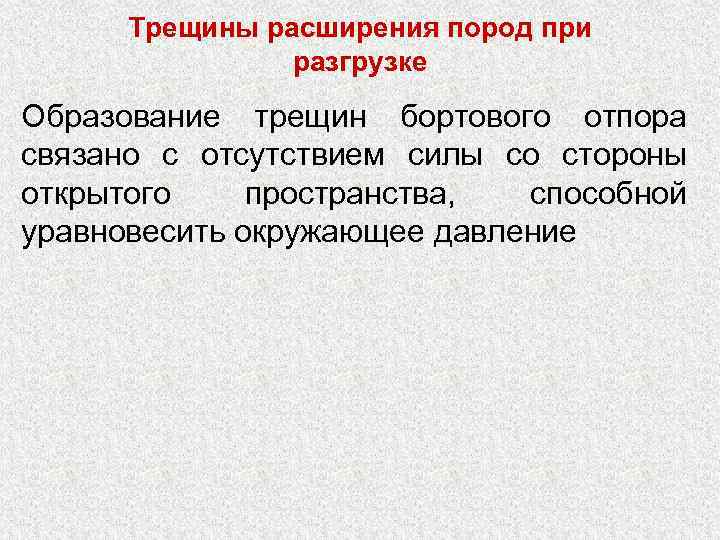

Трещины расширения пород при разгрузке Образование трещин бортового отпора связано с отсутствием силы со стороны открытого пространства, способной уравновесить окружающее давление
Тектонические трещины появляются в горных породах под влиянием тектонических сил. Основными видами тектонических трещин являются трещины отрыва и трещины скалывания.

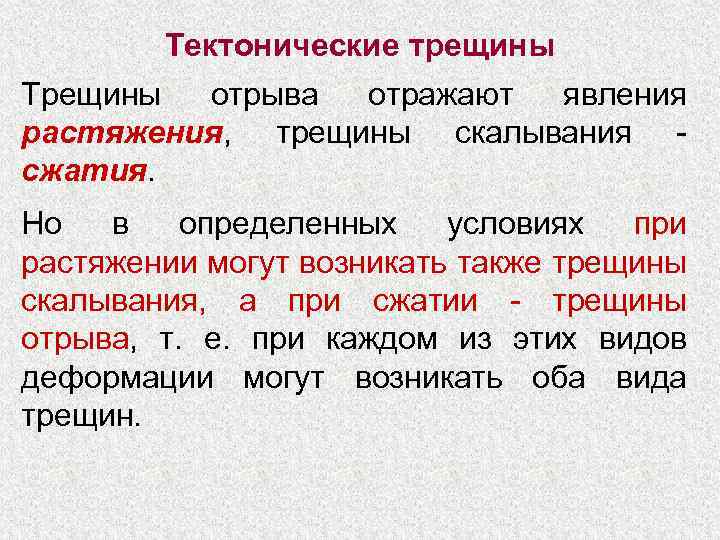

Тектонические трещины Трещины отрыва отражают явления растяжения, трещины скалывания - сжатия. Но в определенных условиях при растяжении могут возникать также трещины скалывания, а при сжатии - трещины отрыва, т. е. при каждом из этих видов деформации могут возникать оба вида трещин.

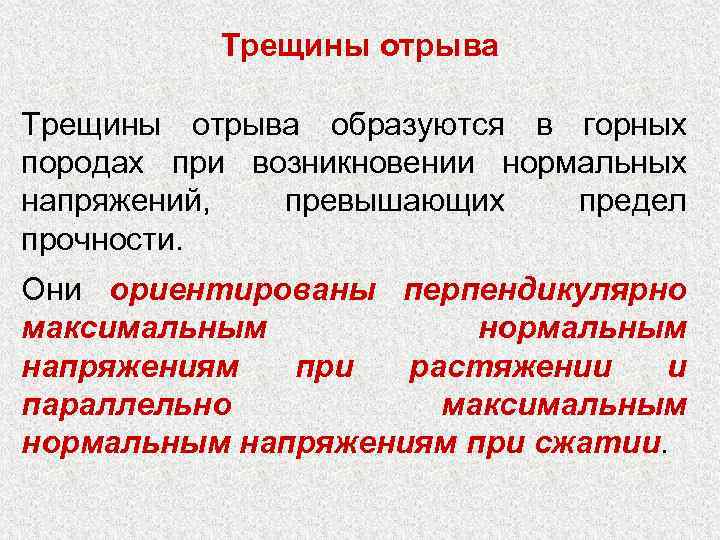

Трещины отрыва образуются в горных породах при возникновении нормальных напряжений, превышающих предел прочности. Они ориентированы перпендикулярно максимальным нормальным напряжениям при растяжении и параллельно максимальным нормальным напряжениям при сжатии.

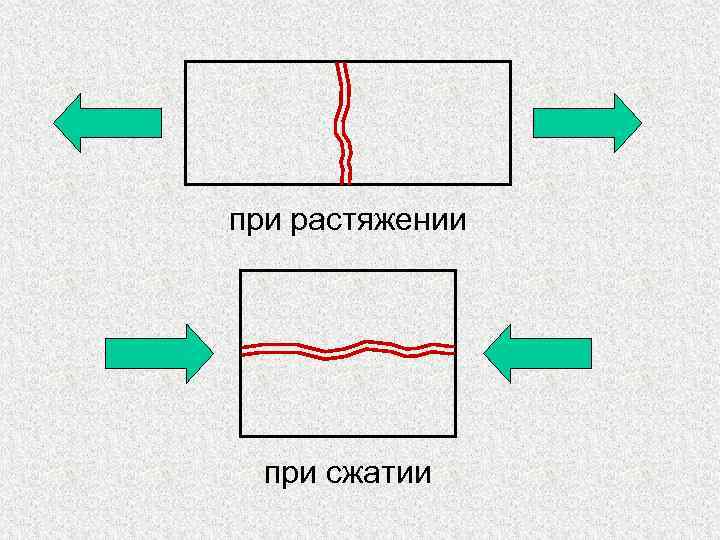

при растяжении при сжатии

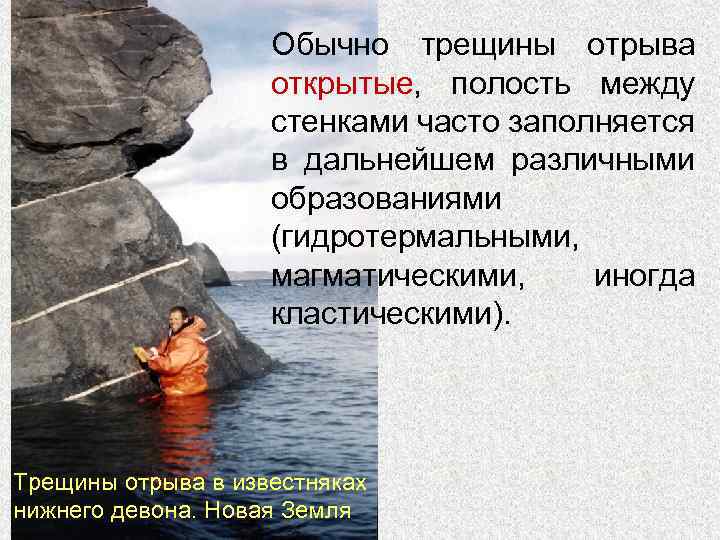

Обычно трещины отрыва открытые, полость между стенками часто заполняется в дальнейшем различными образованиями (гидротермальными, магматическими, иногда кластическими). Трещины отрыва в известняках нижнего девона. Новая Земля

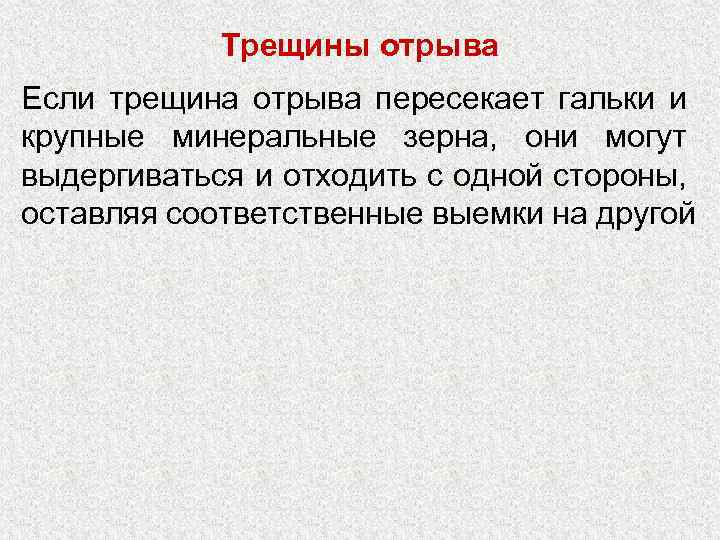

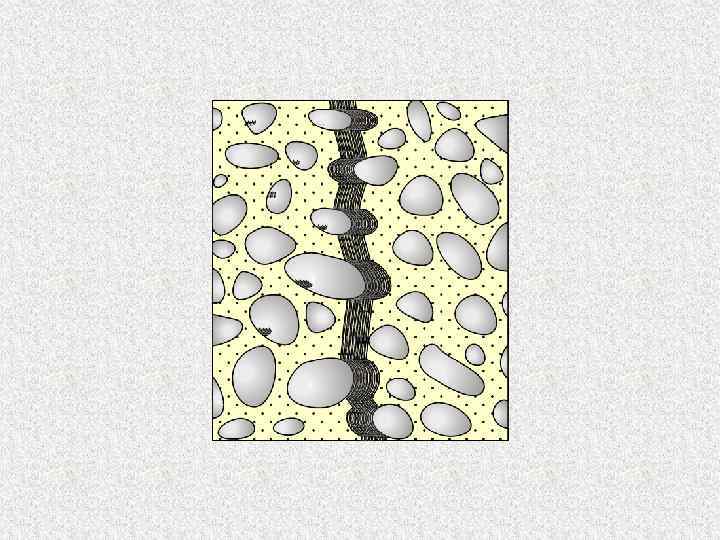

Трещины отрыва Если трещина отрыва пересекает гальки и крупные минеральные зерна, они могут выдергиваться и отходить с одной стороны, оставляя соответственные выемки на другой

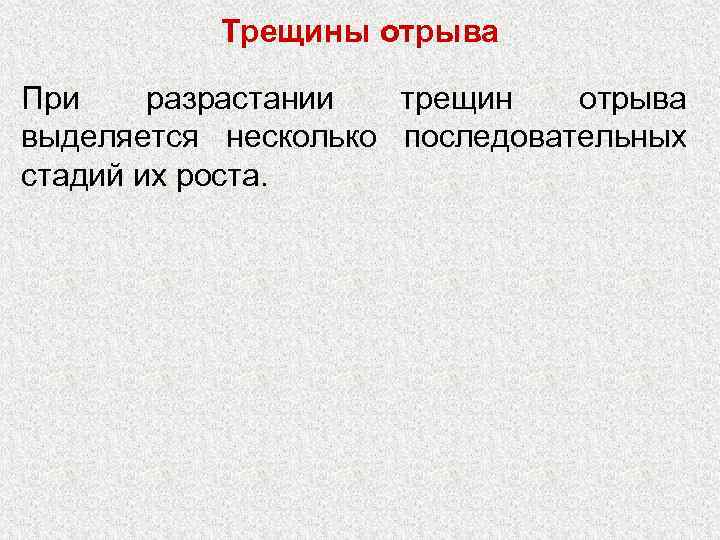

Трещины отрыва При разрастании трещин отрыва выделяется несколько последовательных стадий их роста.

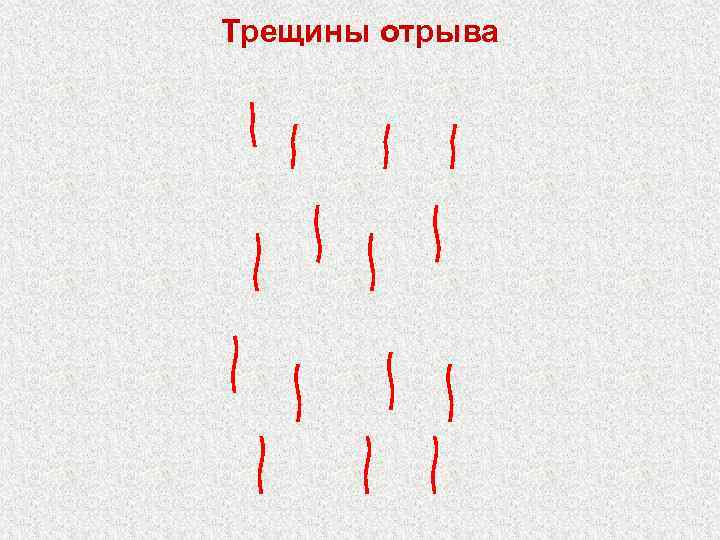

Трещины отрыва Вначале появляются редкие, удаленные друг от друга трещины,
Трещины отрыва

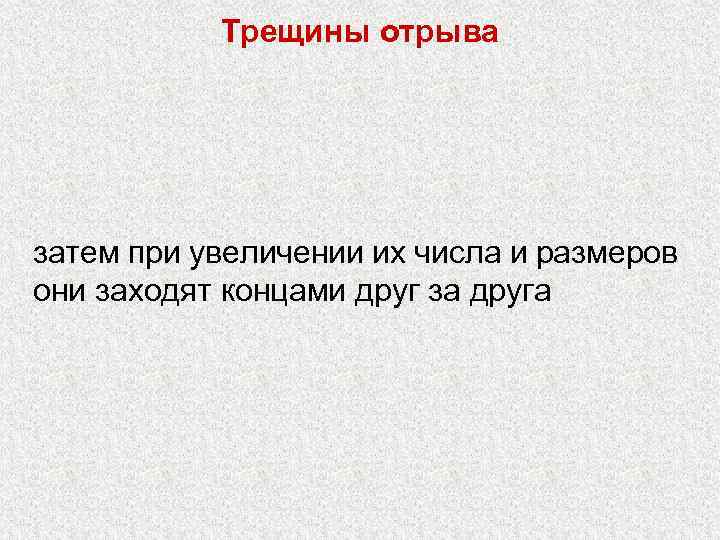

Трещины отрыва затем при увеличении их числа и размеров они заходят концами друг за друга
Трещины отрыва

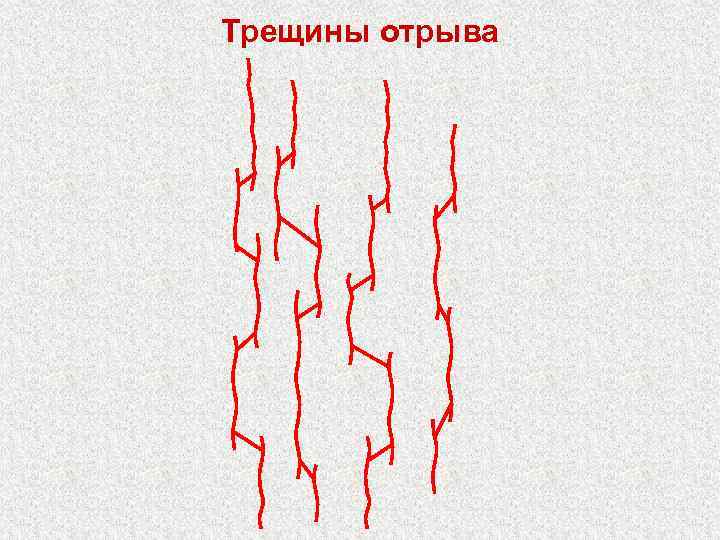

Трещины отрыва и на последней стадии соединяются между собой с образованием коротких косых смыкающих разрывов.
Трещины отрыва

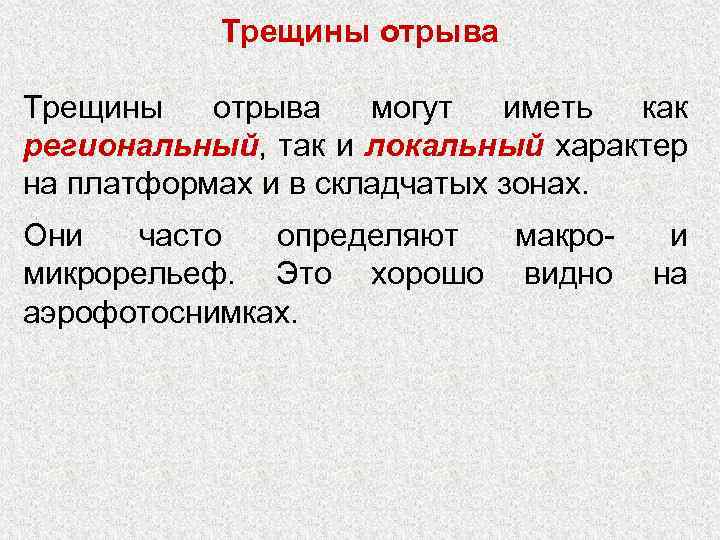

Трещины отрыва могут иметь как региональный, так и локальный характер на платформах и в складчатых зонах. Они часто определяют макро- и микрорельеф. Это хорошо видно на аэрофотоснимках.

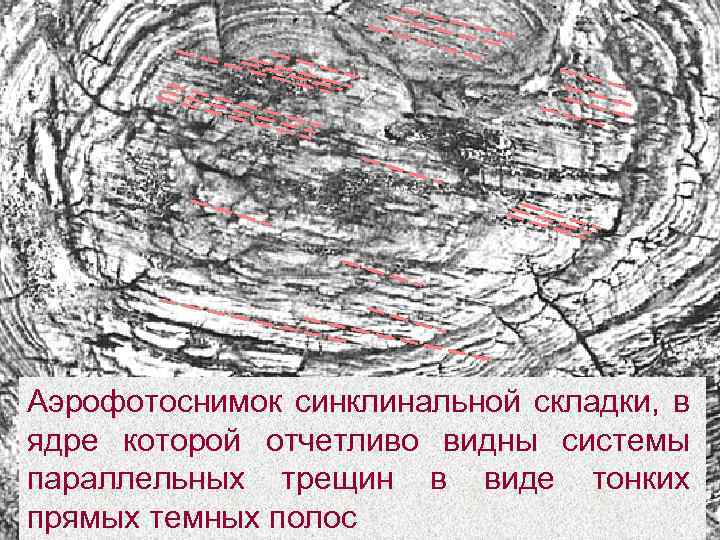

Аэрофотоснимок синклинальной складки, в ядре которой отчетливо видны системы параллельных трещин в виде тонких прямых темных полос

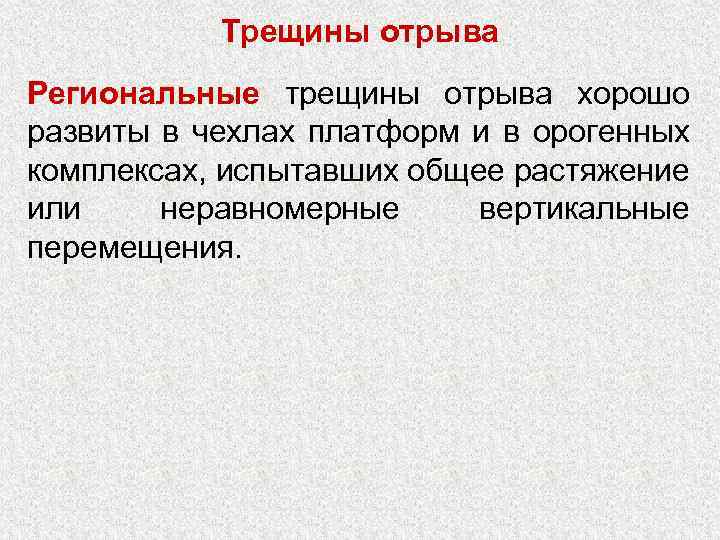

Трещины отрыва Региональные трещины отрыва хорошо развиты в чехлах платформ и в орогенных комплексах, испытавших общее растяжение или неравномерные вертикальные перемещения.

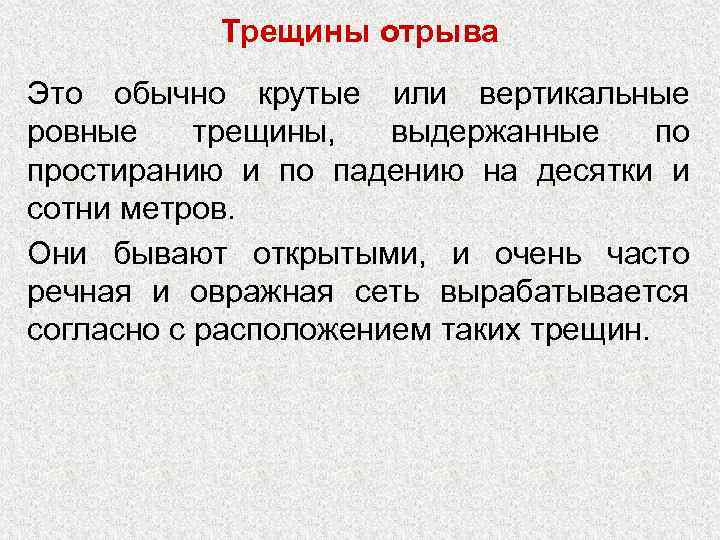

Трещины отрыва Это обычно крутые или вертикальные ровные трещины, выдержанные по простиранию и по падению на десятки и сотни метров. Они бывают открытыми, и очень часто речная и овражная сеть вырабатывается согласно с расположением таких трещин.
Трещины отрыва Такие трещины на обширных пространствах развиты в палеозойских карбонатных толщах в чехле Восточно-Европейской платформы.

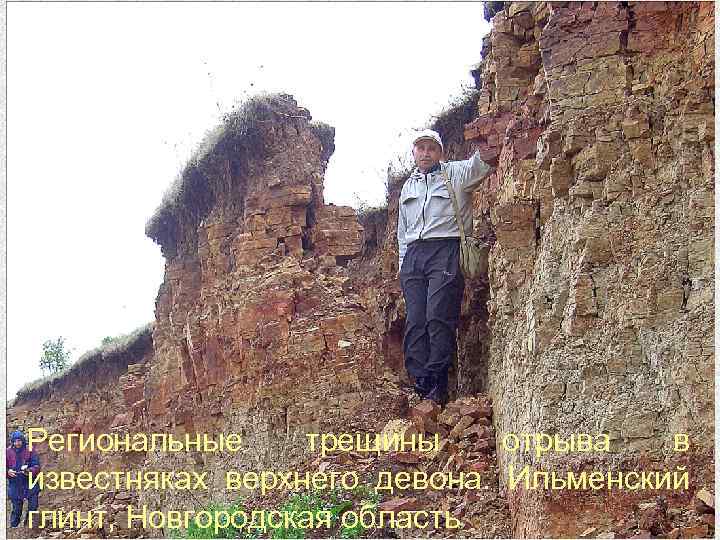

Региональные трещины отрыва в известняках верхнего девона. Ильменский глинт, Новгородская область
Трещины отрыва Местные трещины отрыва образуются на участках, испытавших растяжение при формировании складок и разрывов. Они возникают на сводах пологих куполовидных поднятий, на участках крутого погружения шарниров и в ядрах складок, на смыкающих крыльях флексур.

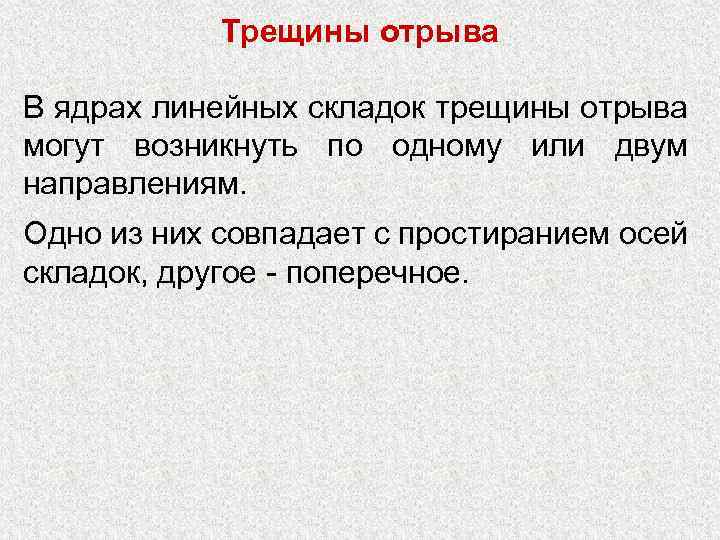

Трещины отрыва В ядрах линейных складок трещины отрыва могут возникнуть по одному или двум направлениям. Одно из них совпадает с простиранием осей складок, другое - поперечное.

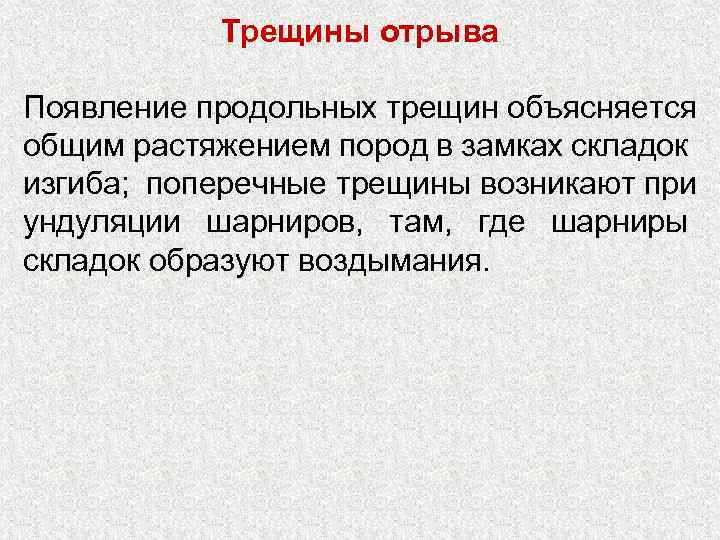

Трещины отрыва Появление продольных трещин объясняется общим растяжением пород в замках складок поперечные трещины возникают при изгиба; ундуляции шарниров, там, где шарниры складок образуют воздымания.

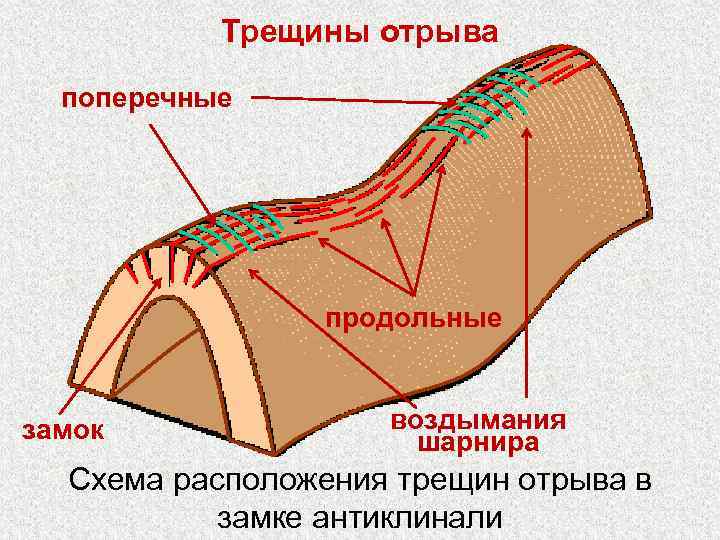

Трещины отрыва поперечные продольные замок воздымания шарнира Схема расположения трещин отрыва в замке антиклинали

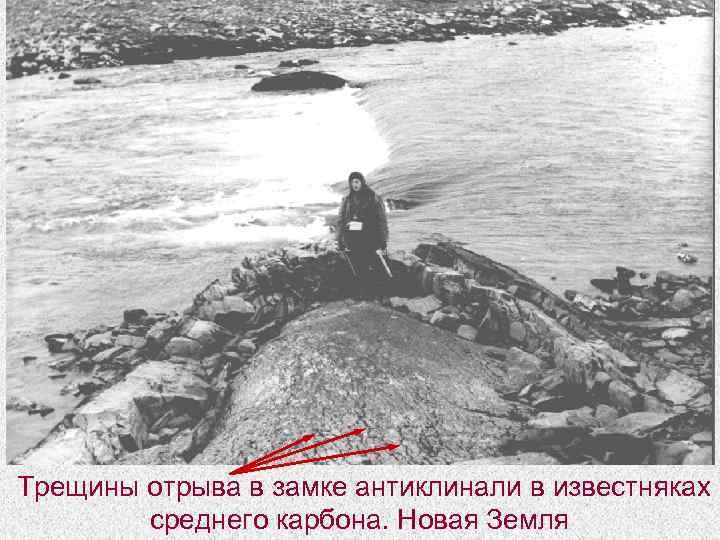

Трещины отрыва в замке антиклинали в известняках среднего карбона. Новая Земля

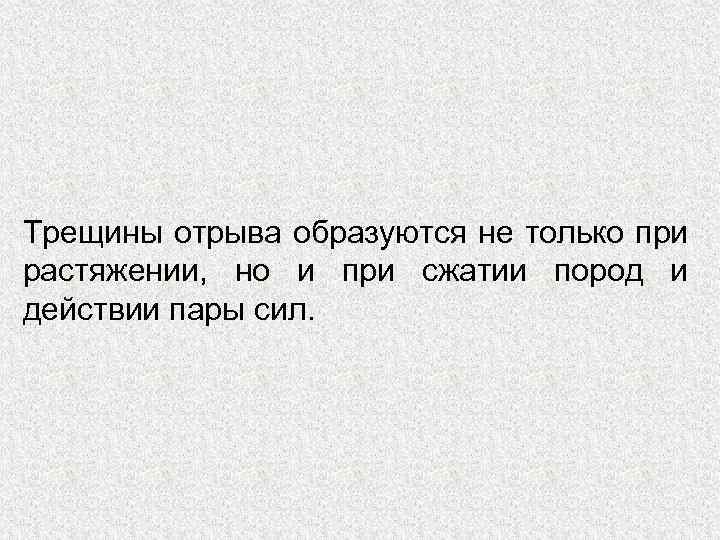

Трещины отрыва образуются не только при растяжении, но и при сжатии пород и действии пары сил.

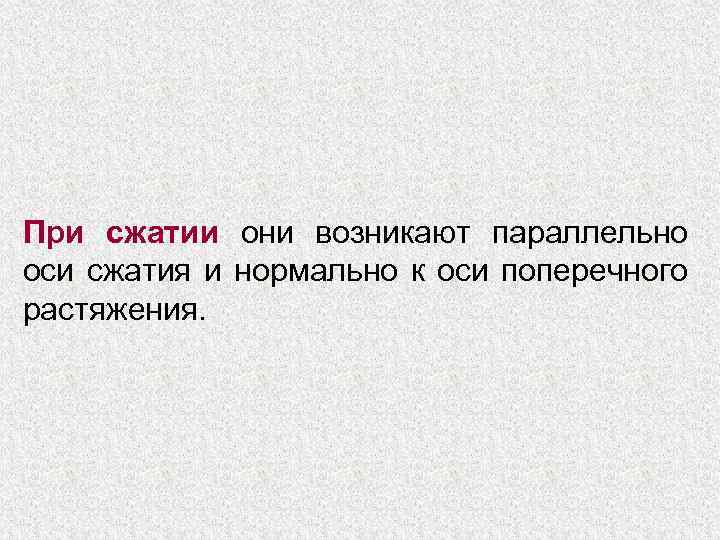

При сжатии они возникают параллельно оси сжатия и нормально к оси поперечного растяжения.

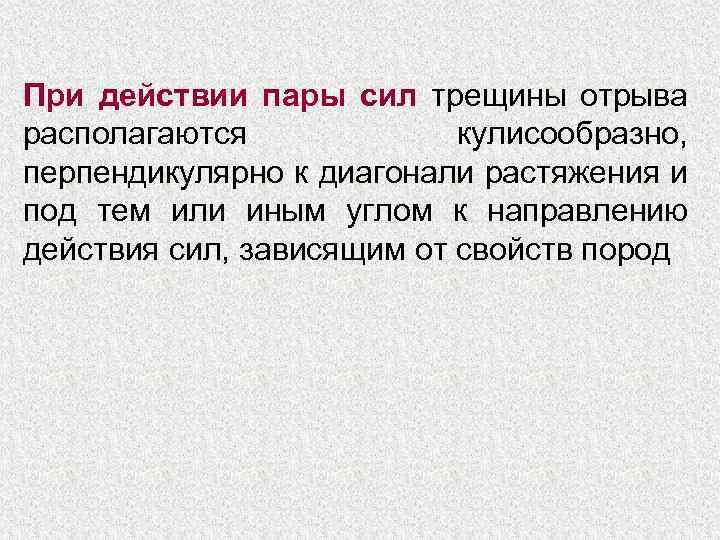

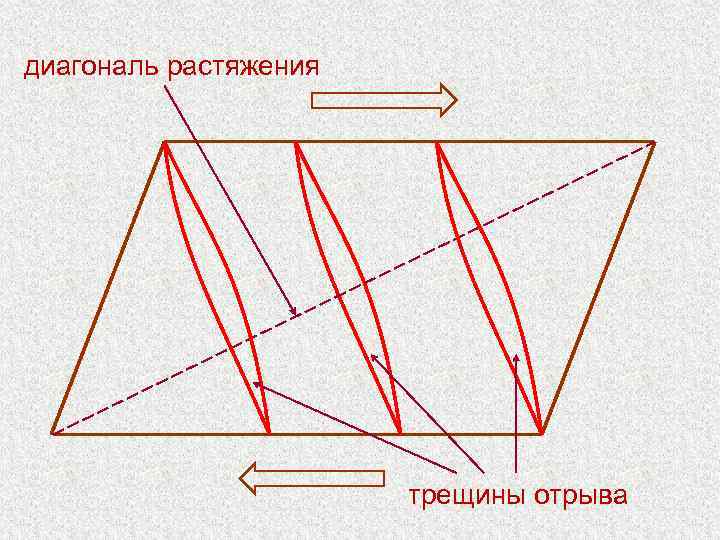

При действии пары сил трещины отрыва располагаются кулисообразно, перпендикулярно к диагонали растяжения и под тем или иным углом к направлению действия сил, зависящим от свойств пород
диагональ растяжения трещины отрыва

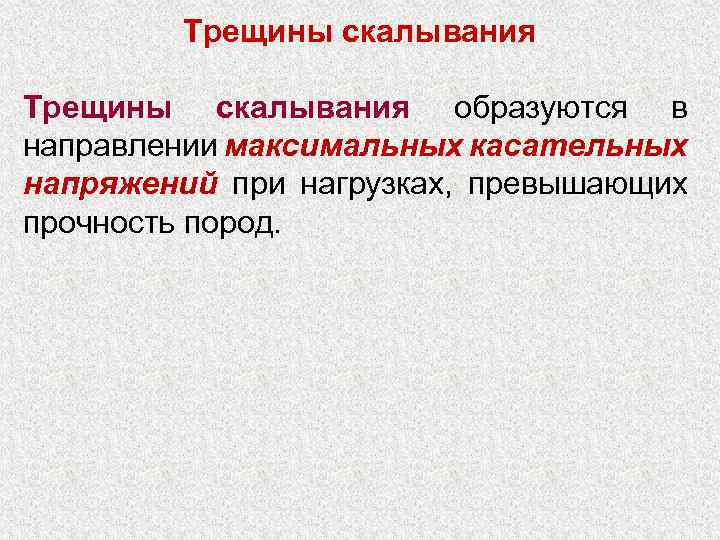

Трещины скалывания образуются в направлении максимальных касательных напряжений при нагрузках, превышающих прочность пород.

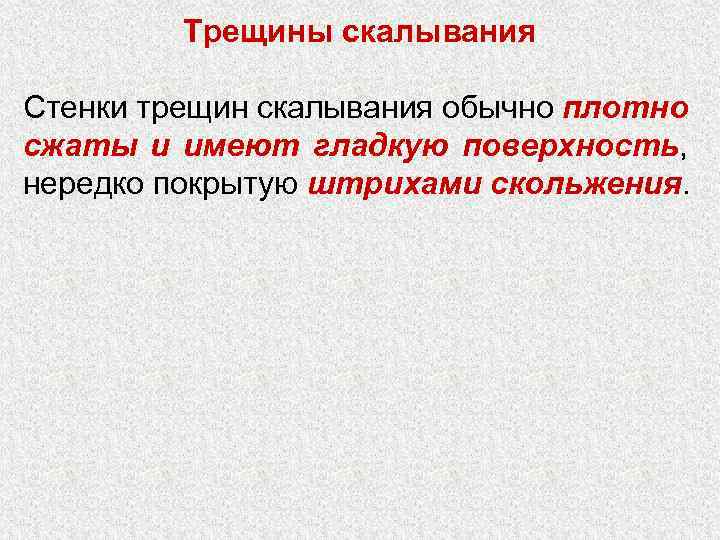

Трещины скалывания Стенки трещин скалывания обычно плотно сжаты и имеют гладкую поверхность, нередко покрытую штрихами скольжения.

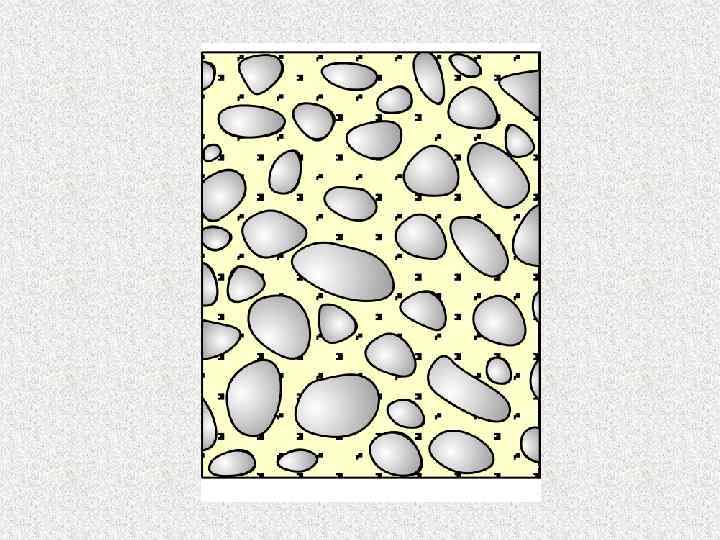

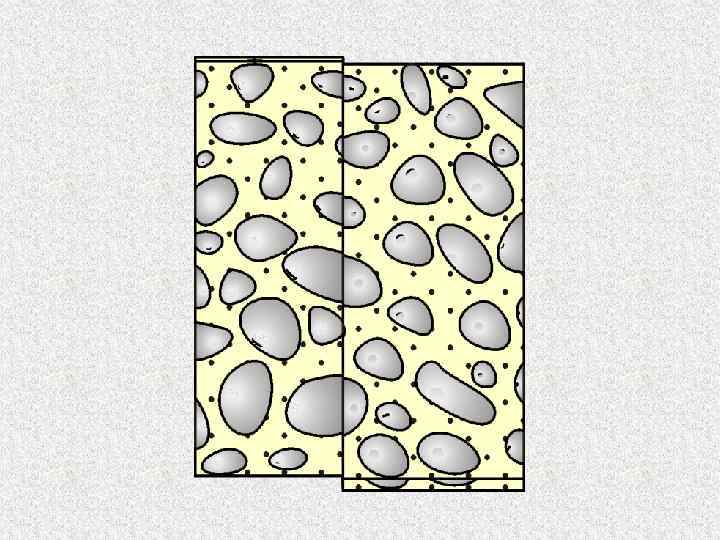

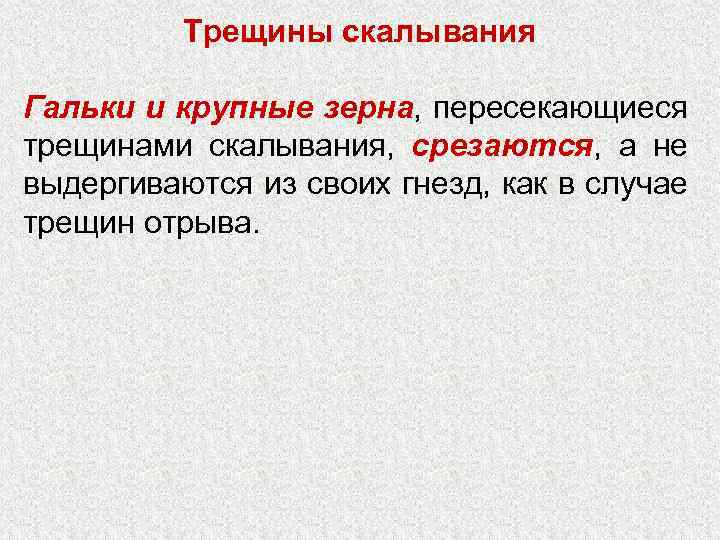

Трещины скалывания Гальки и крупные зерна, пересекающиеся трещинами скалывания, срезаются, а не выдергиваются из своих гнезд, как в случае трещин отрыва.

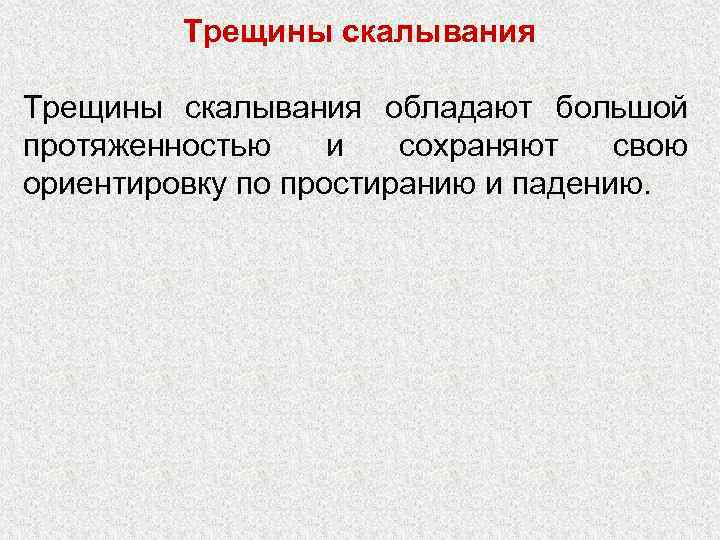

Трещины скалывания обладают большой протяженностью и сохраняют свою ориентировку по простиранию и падению.

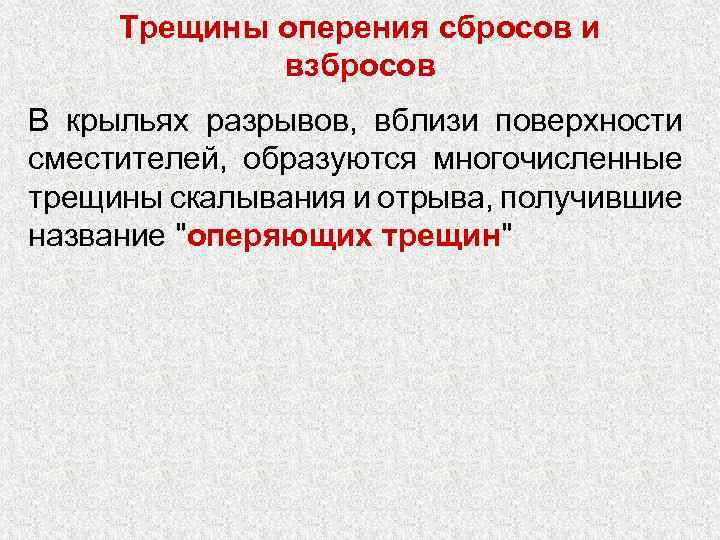

Трещины оперения сбросов и взбросов В крыльях разрывов, вблизи поверхности сместителей, образуются многочисленные трещины скалывания и отрыва, получившие название "оперяющих трещин"
Трещины оперения сбросов и взбросов 1 max У сбросов трещины отрыва направлены в противоположную сторону по отношению к наклону сместителя и перпендикулярно к оси наибольших растягивающих напряжений.

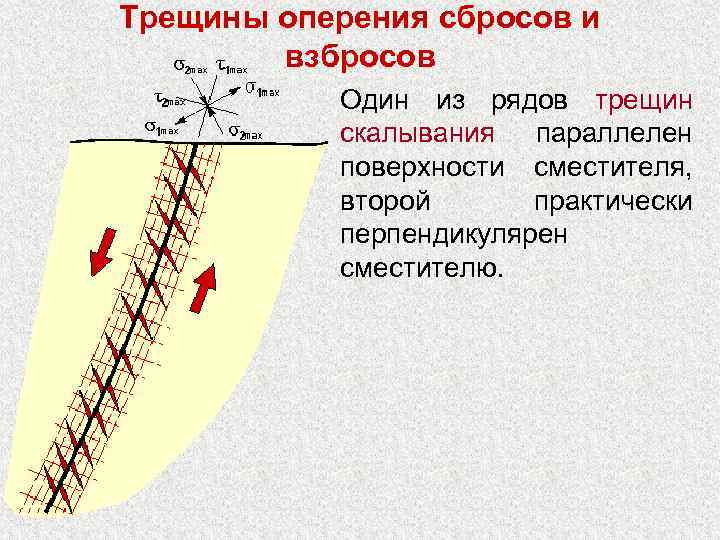

Трещины оперения сбросов и взбросов Один из рядов трещин скалывания параллелен поверхности сместителя, второй практически перпендикулярен сместителю.

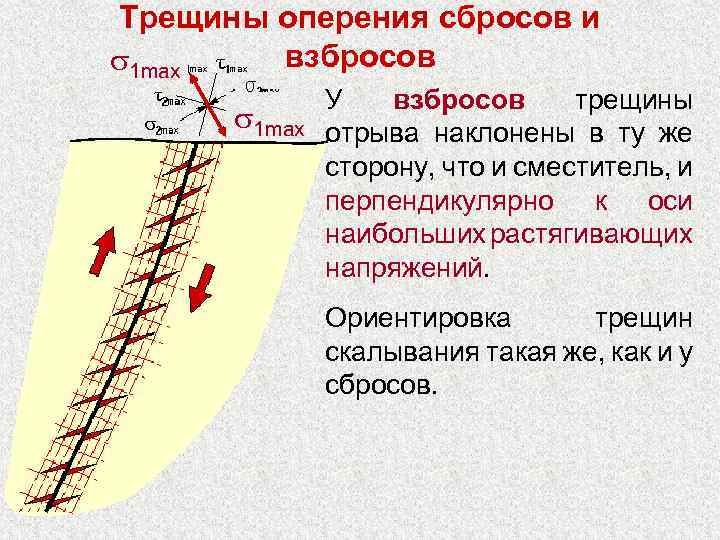

Трещины оперения сбросов и взбросов 1 max У взбросов трещины отрыва наклонены в ту же сторону, что и сместитель, и перпендикулярно к оси наибольших растягивающих напряжений. Ориентировка трещин скалывания такая же, как и у сбросов.
![Трещины кливажа Кливаж [англ. cleavage - раскол] (Sedgwick, 1835) способность породы раскалываться на пластинки](https://present5.com/presentation/3/-42618141_248344232.pdf-img/-42618141_248344232.pdf-89.jpg "Трещины кливажа Кливаж [англ. cleavage - раскол] (Sedgwick, 1835) способность породы раскалываться на пластинки")

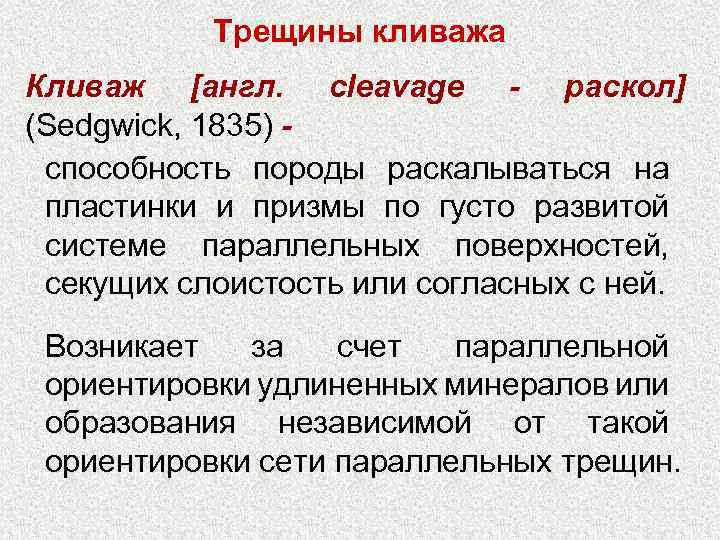

Трещины кливажа Кливаж [англ. cleavage - раскол] (Sedgwick, 1835) способность породы раскалываться на пластинки и призмы по густо развитой системе параллельных поверхностей, секущих слоистость или согласных с ней. Возникает за счет параллельной ориентировки удлиненных минералов или образования независимой от такой ориентировки сети параллельных трещин.

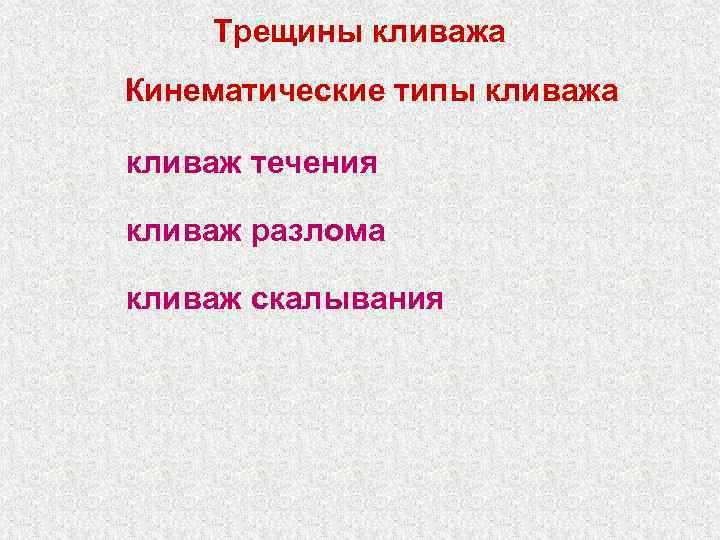

Трещины кливажа Кинематические типы кливажа кливаж течения кливаж разлома кливаж скалывания
Кливаж течения связан с закономерной ориентировкой плоских и удлиненных минералов горной породы вдоль параллельных плоскостей, которые в свою очередь приблизительно параллельны осевым поверхностям складок.

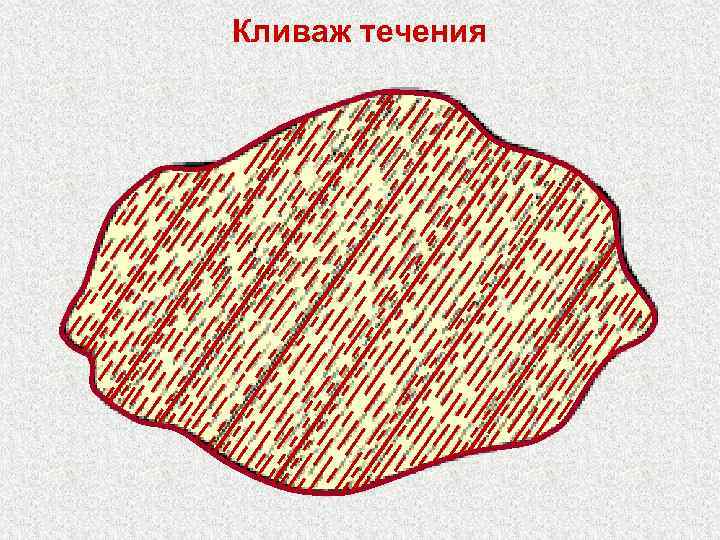

Кливаж течения

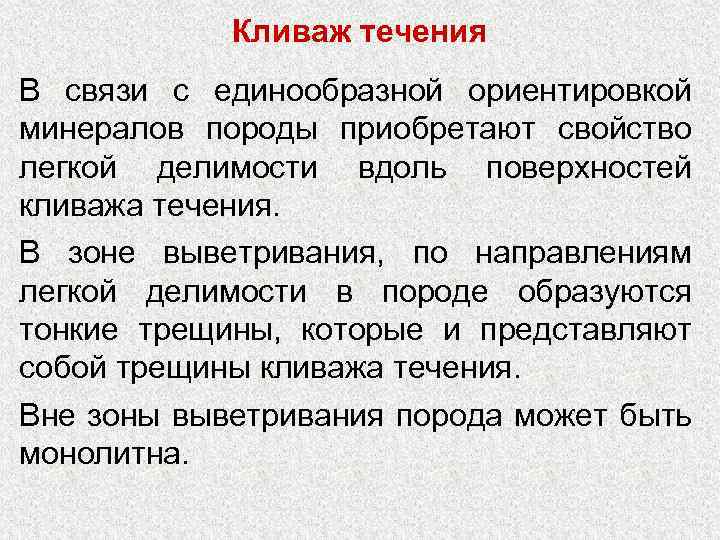

Кливаж течения В связи с единообразной ориентировкой минералов породы приобретают свойство легкой делимости вдоль поверхностей кливажа течения. В зоне выветривания, по направлениям легкой делимости в породе образуются тонкие трещины, которые и представляют собой трещины кливажа течения. Вне зоны выветривания порода может быть монолитна.

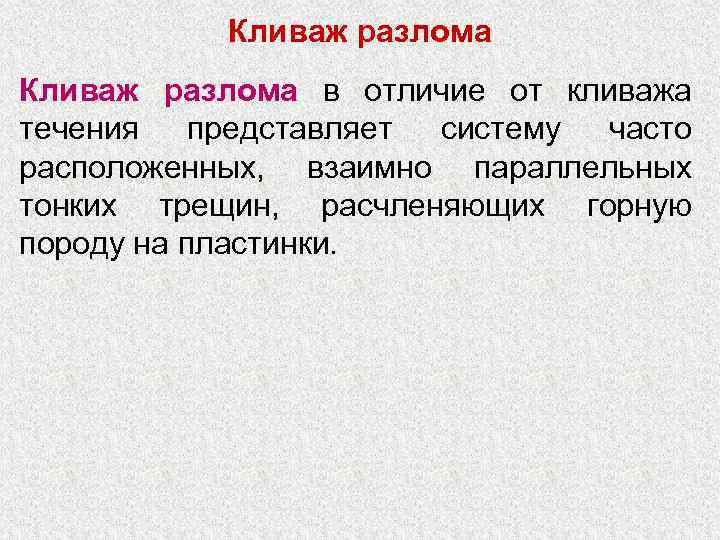

Кливаж разлома в отличие от кливажа течения представляет систему часто расположенных, взаимно параллельных тонких трещин, расчленяющих горную породу на пластинки.

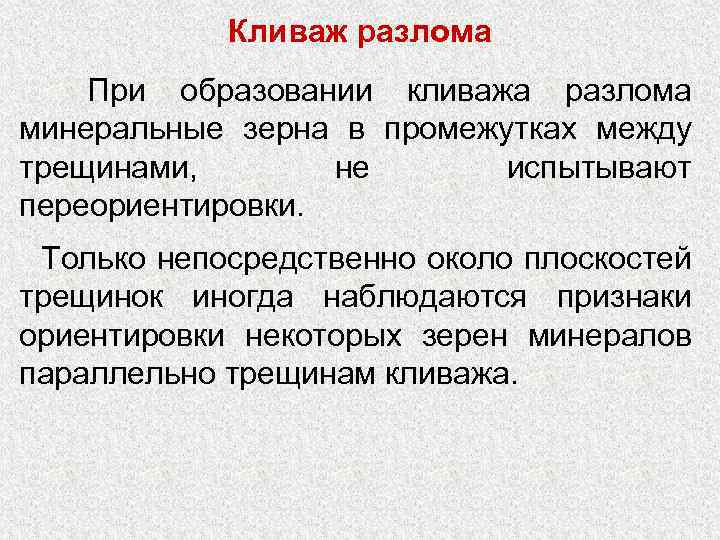

Кливаж разлома При образовании кливажа разлома минеральные зерна в промежутках между трещинами, не испытывают переориентировки. Только непосредственно около плоскостей трещинок иногда наблюдаются признаки ориентировки некоторых зерен минералов параллельно трещинам кливажа.

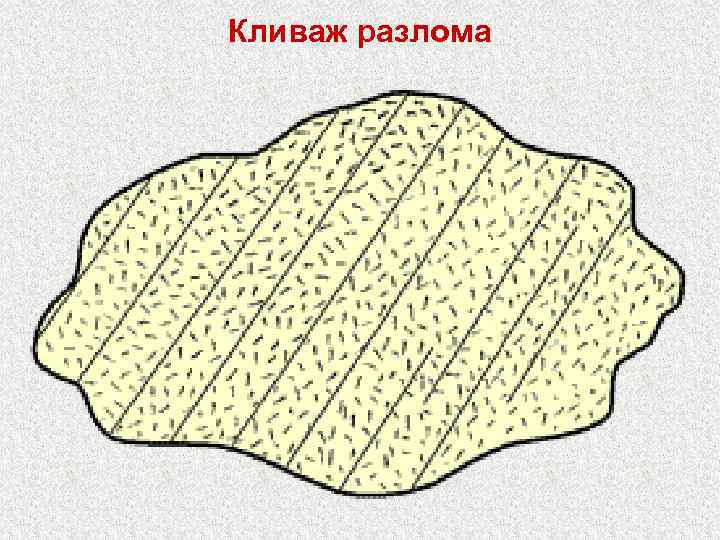

Кливаж разлома

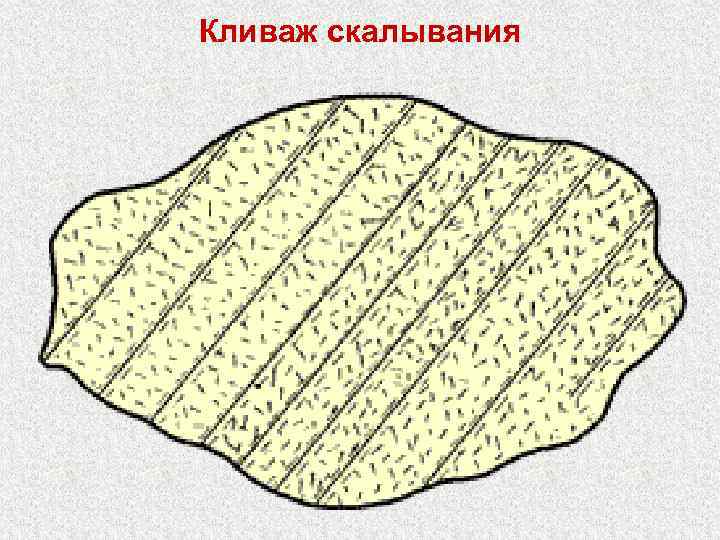

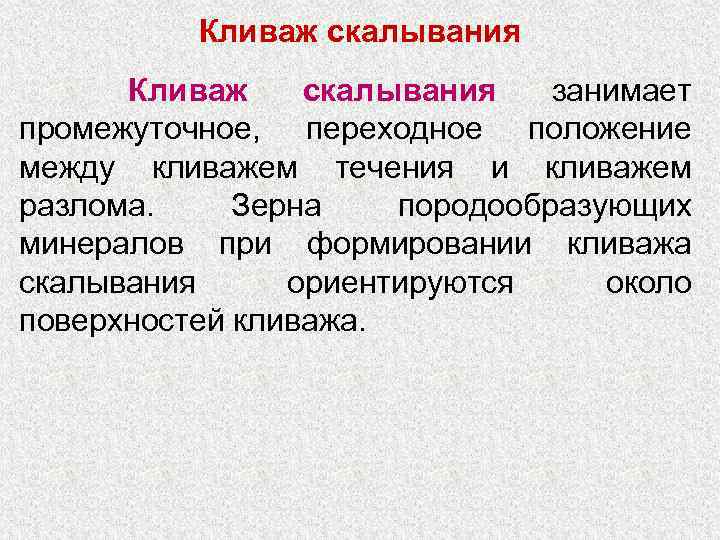

Кливаж скалывания занимает промежуточное, переходное положение между кливажем течения и кливажем разлома. Зерна породообразующих минералов при формировании кливажа скалывания ориентируются около поверхностей кливажа.
Кливаж скалывания

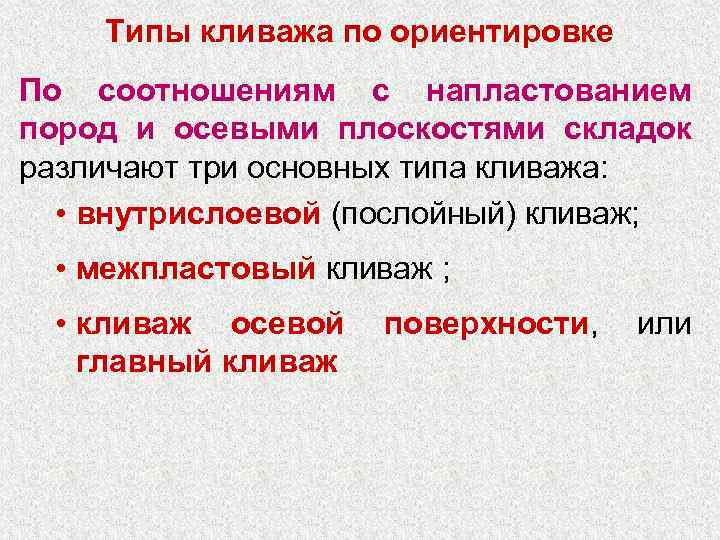

Типы кливажа по ориентировке По соотношениям с напластованием пород и осевыми плоскостями складок различают три основных типа кливажа: • внутрислоевой (послойный) кливаж; • межпластовый кливаж ; • кливаж осевой главный кливаж поверхности, или

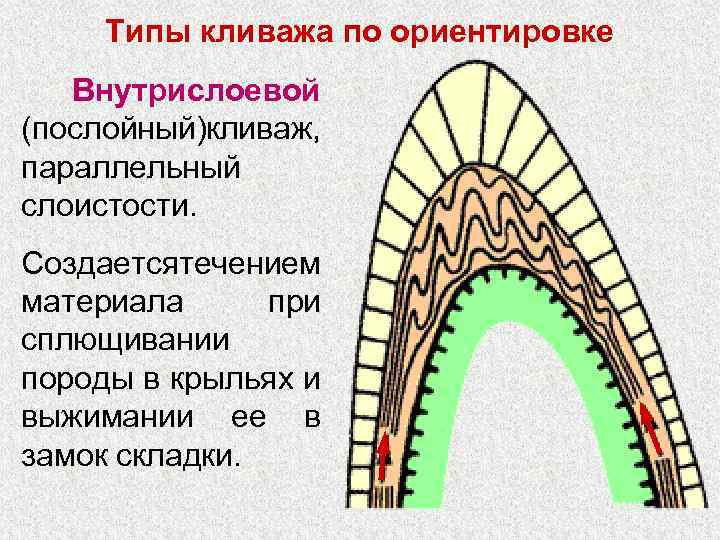

Типы кливажа по ориентировке Внутрислоевой (послойный) ливаж, к параллельный слоистости. Создается ечением т материала при сплющивании породы в крыльях и выжимании ее в замок складки.

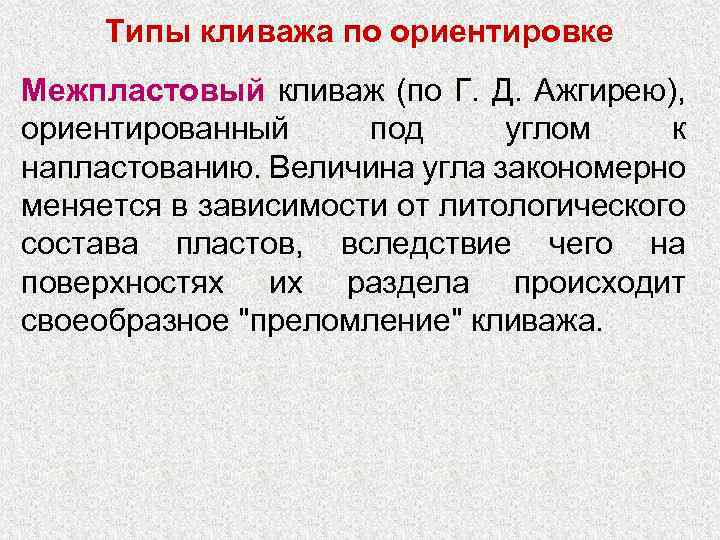

Типы кливажа по ориентировке Межпластовый кливаж (по Г. Д. Ажгирею), ориентированный под углом к напластованию. Величина угла закономерно меняется в зависимости от литологического состава пластов, вследствие чего на поверхностях их раздела происходит своеобразное "преломление" кливажа.

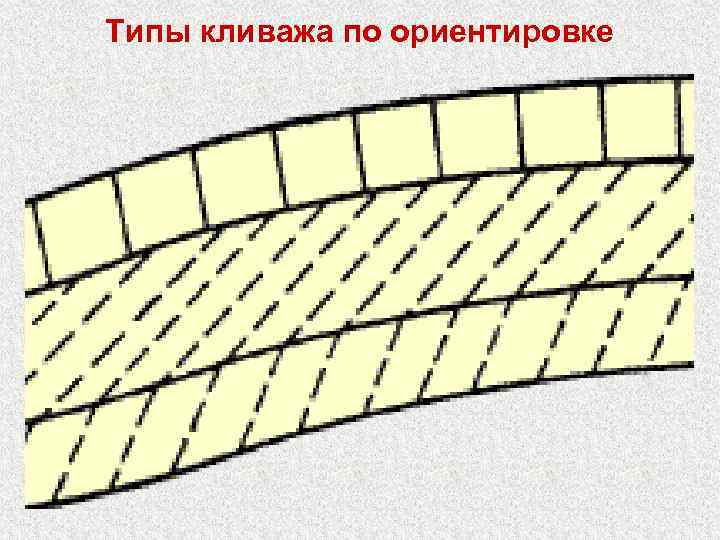

Типы кливажа по ориентировке

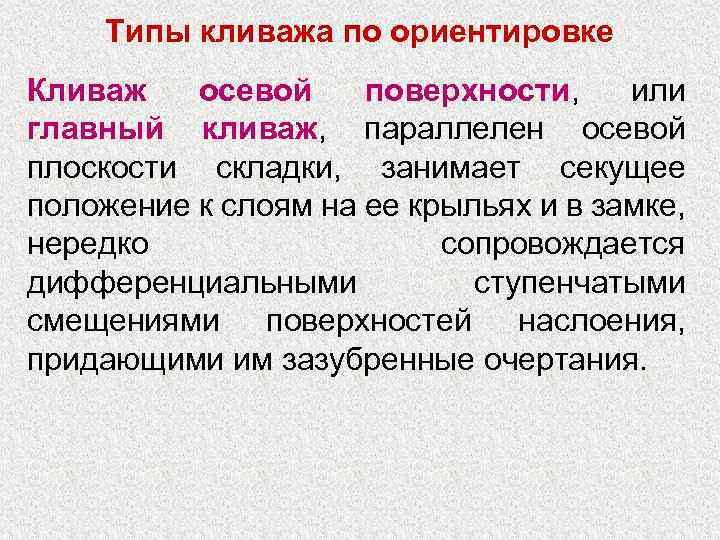

Типы кливажа по ориентировке Кливаж осевой поверхности, или главный кливаж, параллелен осевой плоскости складки, занимает секущее положение к слоям на ее крыльях и в замке, нередко сопровождается дифференциальными ступенчатыми смещениями поверхностей наслоения, придающими им зазубренные очертания.

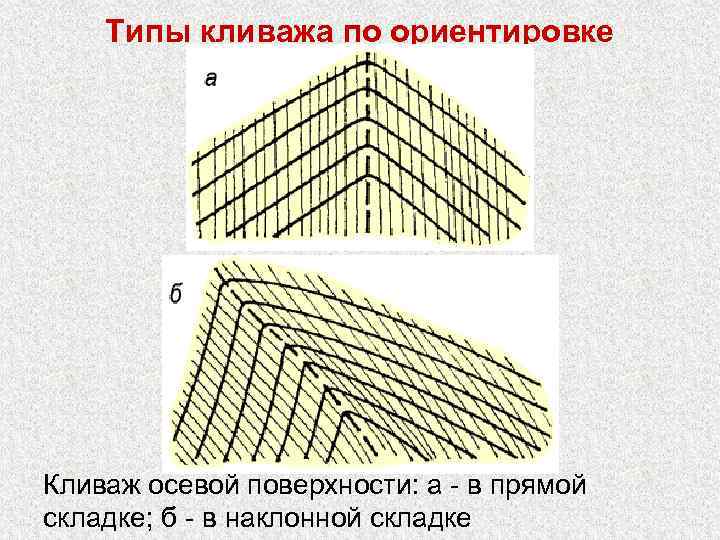

Типы кливажа по ориентировке Кливаж осевой поверхности: а - в прямой складке; б - в наклонной складке

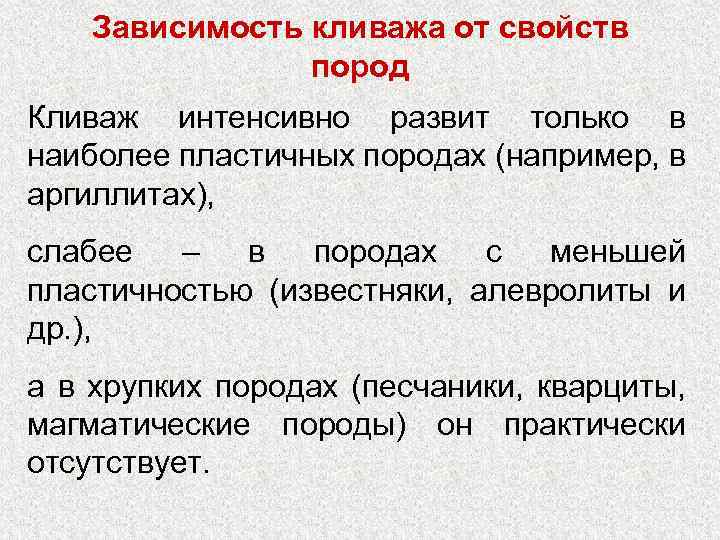

Зависимость кливажа от свойств пород Кливаж интенсивно развит только в наиболее пластичных породах (например, в аргиллитах), слабее – в породах с меньшей пластичностью (известняки, алевролиты и др. ), а в хрупких породах (песчаники, кварциты, магматические породы) он практически отсутствует.

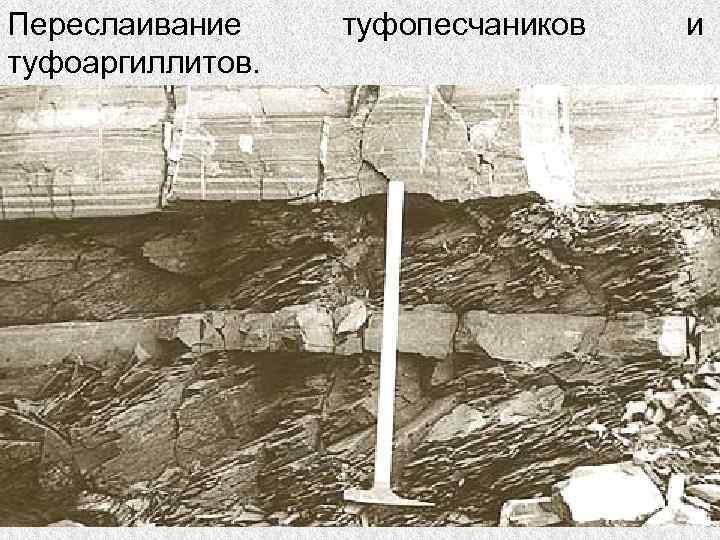

Переслаивание туфоаргиллитов. туфопесчаников и

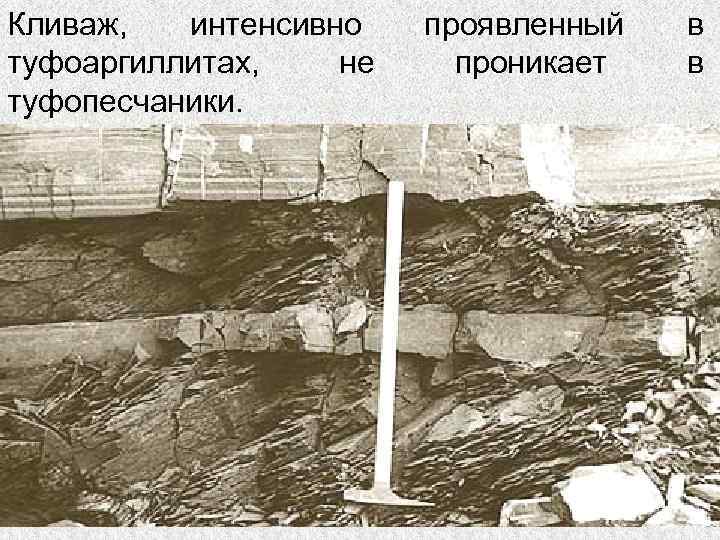

Кливаж, интенсивно туфоаргиллитах, не туфопесчаники. проявленный проникает в в

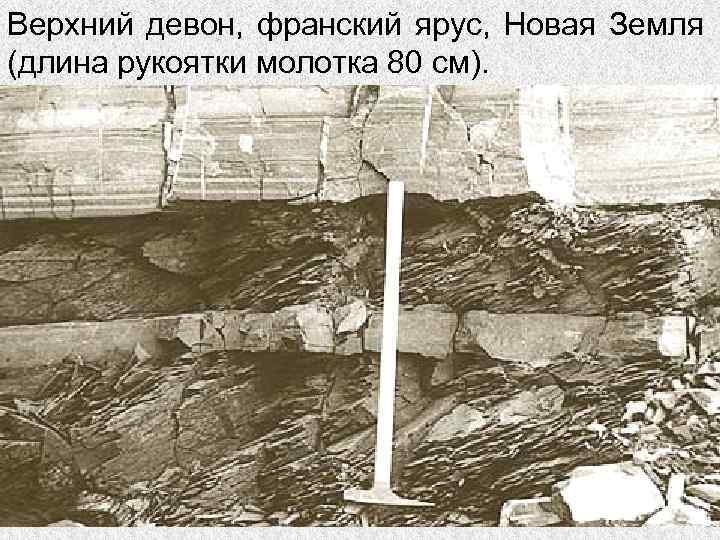

Верхний девон, франский ярус, Новая Земля (длина рукоятки молотка 80 см).
Зависимость кливажа от свойств пород Если деформации в крыле складки подвергается сочетание пластов пластичной (А), умеренно-хрупкой (Б) и хрупкой (В) пород, то по схеме эллипсоида порода А будет характеризоваться большим углом скалывания (a 1), чем В (a 2) и, соответственно, меньшим (b 1) и большим (b 2) углами между кливажем и поверхностями напластования.

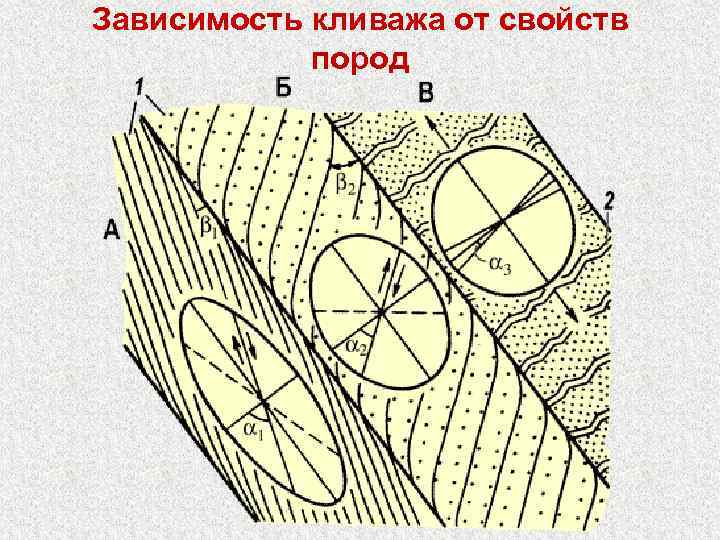

Зависимость кливажа от свойств пород

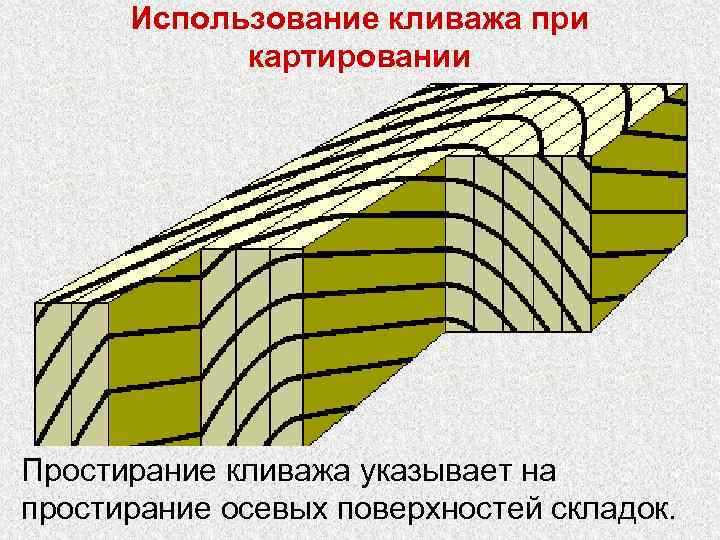

Использование кливажа при картировании Простирание кливажа указывает на простирание осевых поверхностей складок.

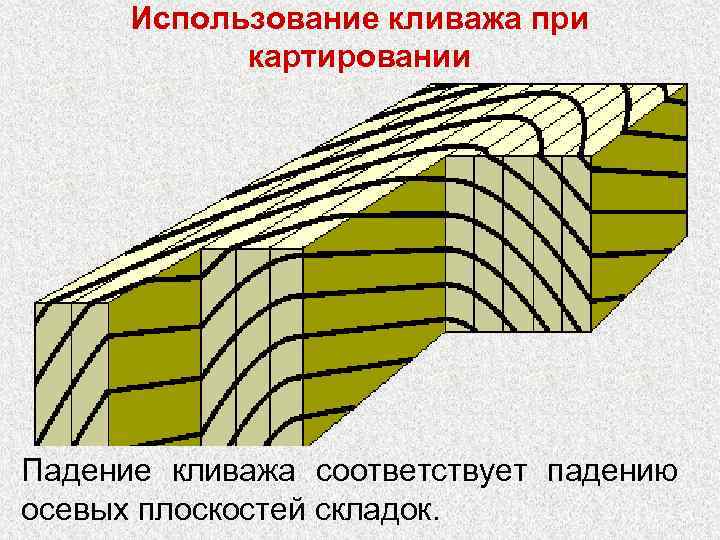

Использование кливажа при картировании Падение кливажа соответствует падению осевых плоскостей складок.

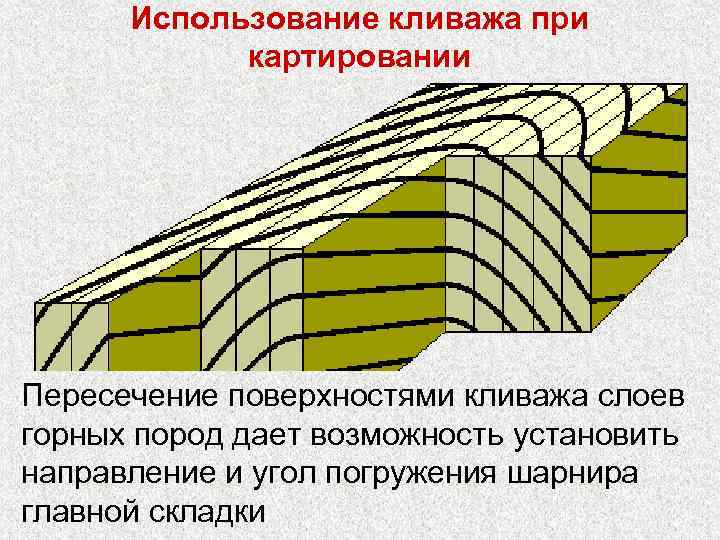

Использование кливажа при картировании Пересечение поверхностями кливажа слоев горных пород дает возможность установить направление и угол погружения шарнира главной складки

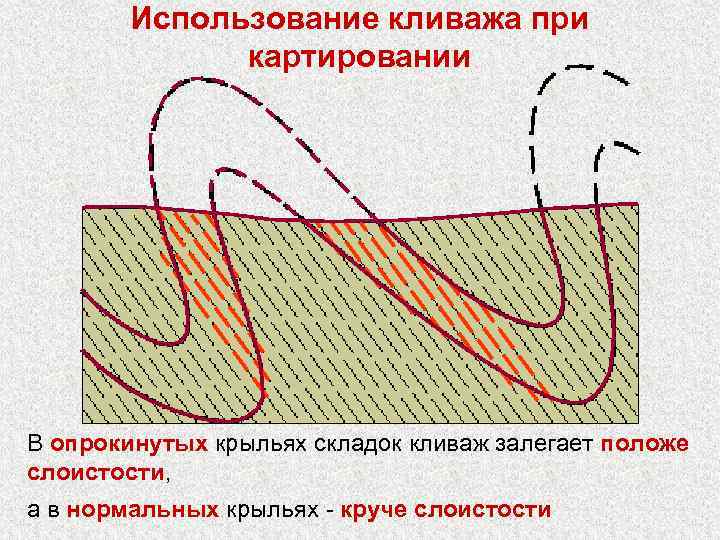

Использование кливажа при картировании В опрокинутых крыльях складок кливаж залегает положе слоистости, а в нормальных крыльях - круче слоистости

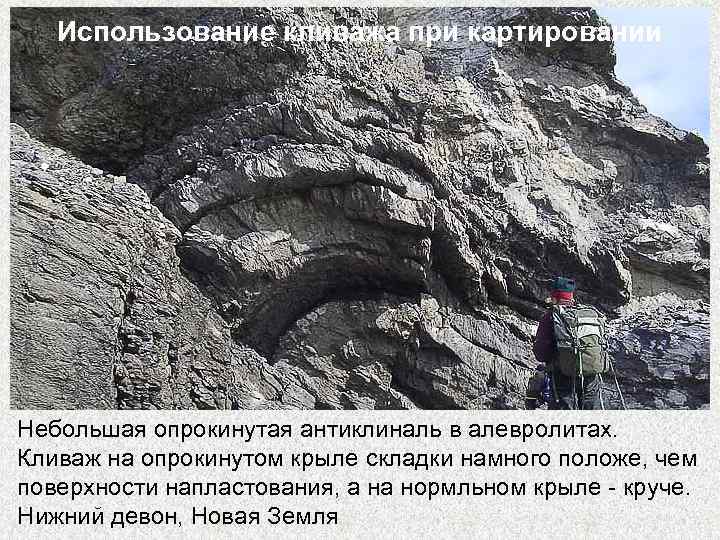

Использование кливажа при картировании Небольшая опрокинутая антиклиналь в алевролитах. Кливаж на опрокинутом крыле складки намного положе, чем поверхности напластования, а на нормльном крыле - круче. Нижний девон, Новая Земля

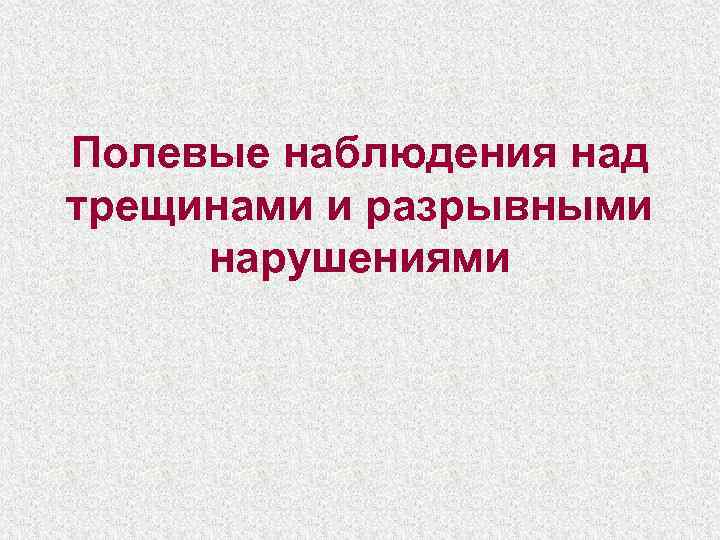

Полевые наблюдения над трещинами и разрывными нарушениями

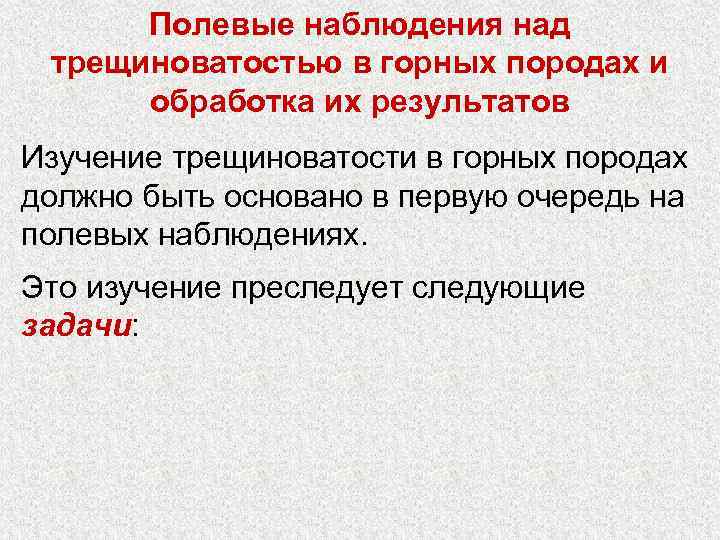

Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов Изучение трещиноватости в горных породах должно быть основано в первую очередь на полевых наблюдениях. Это изучение преследует следующие задачи:
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов • выяснить генезис трещин;

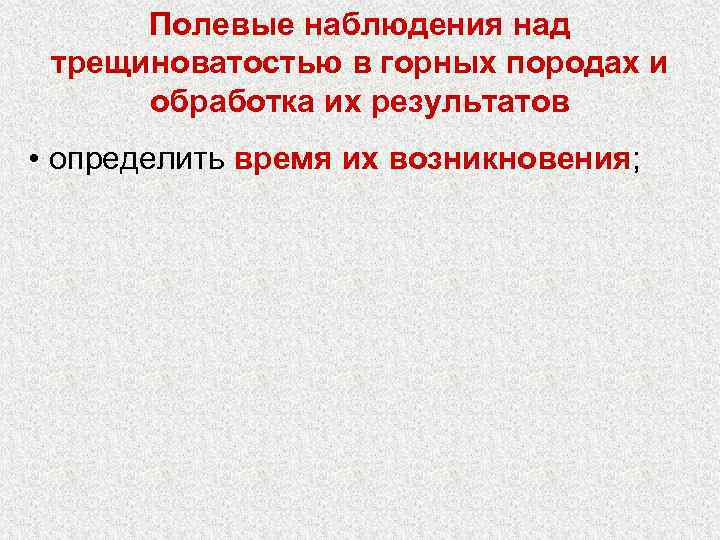

Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов • определить время их возникновения;
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов • установить возрастные и пространственные взаимоотношения;
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов • дать количественную оценку трещиноватости;
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов • охарактеризовать строение поверхности трещин;
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов • выявить минерализацию трещин и их обводненность. Все перечисленные вопросы должны решаться комплексно
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов При крупномасштабных съемках изучение трещиноватости лучше производить на специально подобранных участках. Располагаются они так, чтобы в результате можно было дать характеристику трещиноватости для различных структурных элементов.
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов Чем сложнее геологическое строение, тем больше участков приходится подбирать. Размер площадки должен быть таким, чтобы на ней располагалось не менее 5070 трещин. Однако для более полных наблюдений необходима площадка, на которой можно произвести 100 - 200 замеров
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов Элементы залегания поверхности трещин измеряют горным компасом так же, как элементы залегания пластов горных пород. Замеряют азимут простирания, азимут падения и угол падения
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов Запись результатов наблюдений над трещинами следует сводить в таблицы непосредствено в поле.
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов При специальных исследованиях трещин указываются дебит, температура и состав трещинных вод, длина и ширина трещин, состав заполнителей и другие сведения.
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов Результаты замеров отображаются помощью графических построений. с Наиболее распространенными являются два способа отображения - розыдиаграммы и круговые диаграммы
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов С помощью роз-диаграмм обычно отображают азимуты простирания крутопадающих трещин.

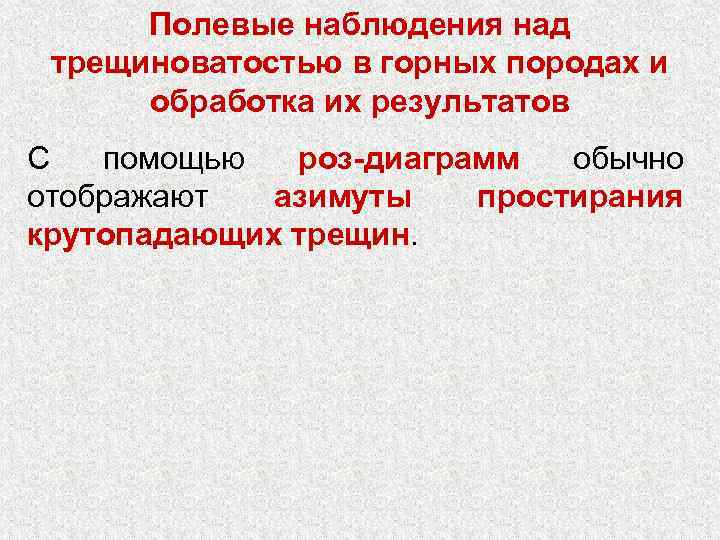

Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов На полукруге произвольного размера проводятся радиусы - меридианы. На концах радиусов проставляется соответствующее градусное значение в северных румбах.
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов В качестве масштаба берется отрезок, соответствующий отдельному замеру.
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов Единичный отрезок откладывается столько раз от центра полукруга по данному радиусу, сколько имеется трещин с простираниями данных азимутов.

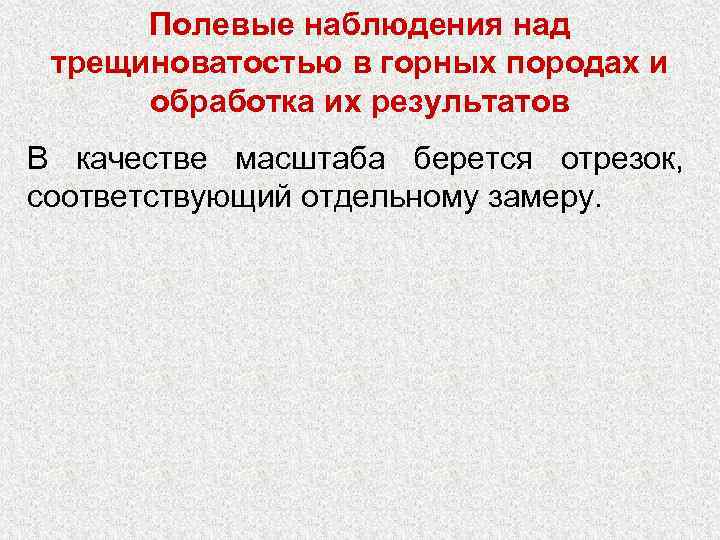

Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов После нанесения всех данных конечные точки, отложенные на всех радиусах, соединяются прямыми, а образовавшийся контур затушевывается.
Полевые наблюдения над трещиноватостью в горных породах и обработка их результатов Диаграмма на сетке Вальтера-Шмидта. Сетка Вальтера. Шмидта сохраняет равенство площадей, заключенных между меридианами и параллелями, за счет нарушения пропорциональности изображения угловых значений. Применение такой сетки необходимо для количественной оценки замеров. Обычно на одну диаграмму наносят не более 300 -400 замеров. После нанесения и подсчета количества точек проводятся изолинии, отражающие плотность точек на 1% площади круга
Полевое изучение разломов проводят в следующих основных направлениях: 1) выяснение общих масштабов нарушения, его морфологического типа, положения в структуре района, взаимоотношений со складчатыми и другими разрывными нарушениями;

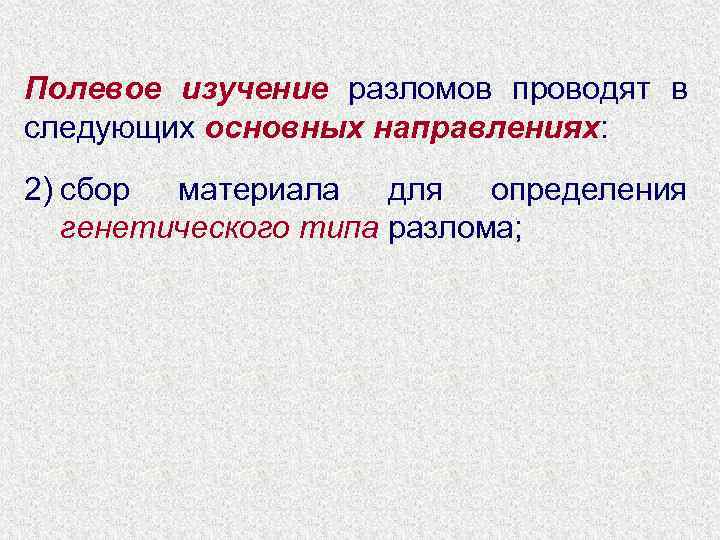

Полевое изучение разломов проводят в следующих основных направлениях: 2) сбор материала для определения генетического типа разлома;

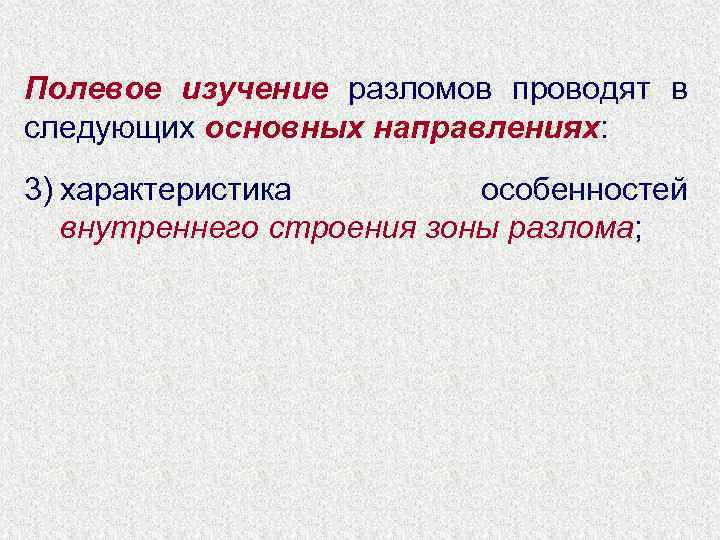

Полевое изучение разломов проводят в следующих основных направлениях: 3) характеристика особенностей внутреннего строения зоны разлома;

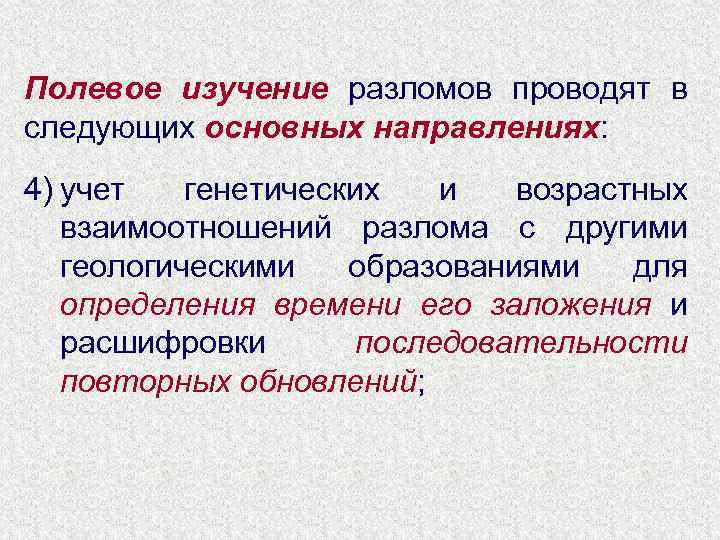

Полевое изучение разломов проводят в следующих основных направлениях: 4) учет генетических и возрастных взаимоотношений разлома с другими геологическими образованиями для определения времени его заложения и расшифровки последовательности повторных обновлений;

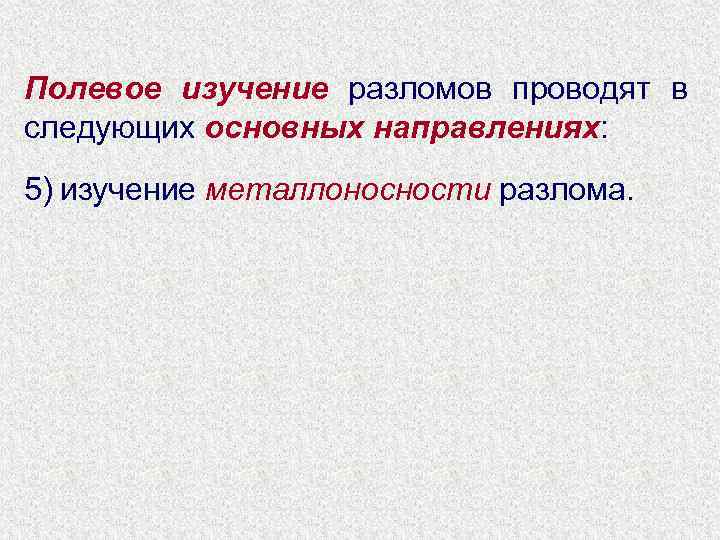

Полевое изучение разломов проводят в следующих основных направлениях: 5) изучение металлоносности разлома.

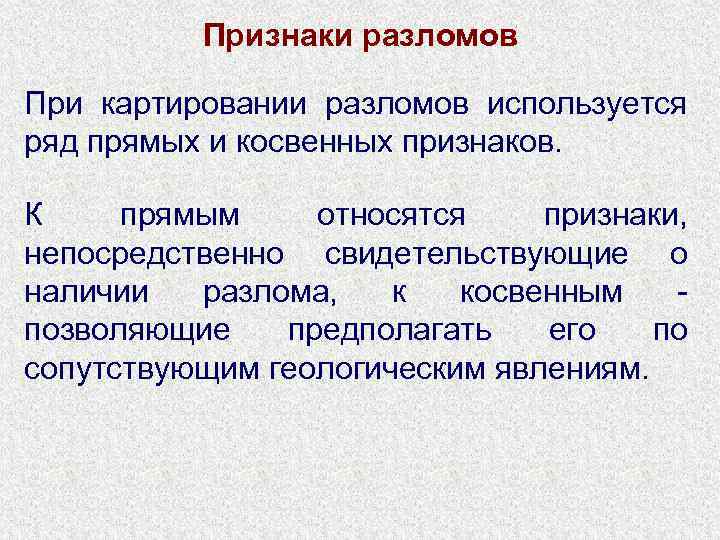

Признаки разломов При картировании разломов используется ряд прямых и косвенных признаков. К прямым относятся признаки, непосредственно свидетельствующие о наличии разлома, к косвенным - позволяющие предполагать его по сопутствующим геологическим явлениям.

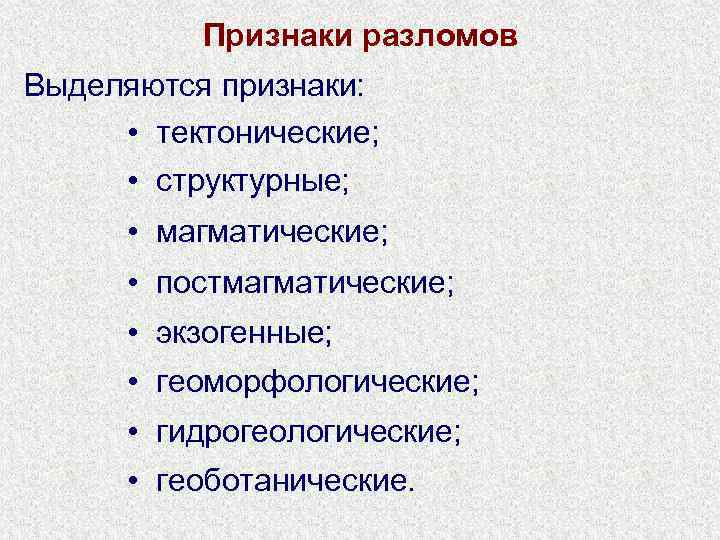

Признаки разломов Выделяются признаки: • тектонические; • структурные; • магматические; • постмагматические; • экзогенные; • геоморфологические; • гидрогеологические; • геоботанические.

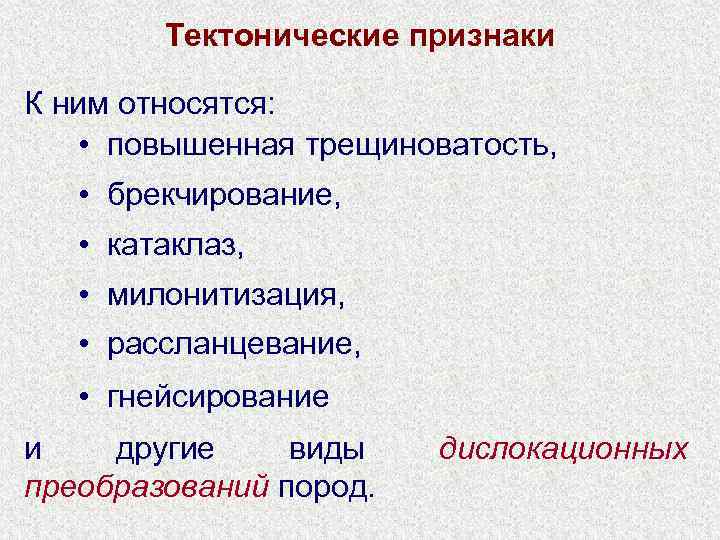

Тектонические признаки К ним относятся: • повышенная трещиноватость, • брекчирование, • катаклаз, • милонитизация, • рассланцевание, • гнейсирование и другие виды преобразований пород. дислокационных

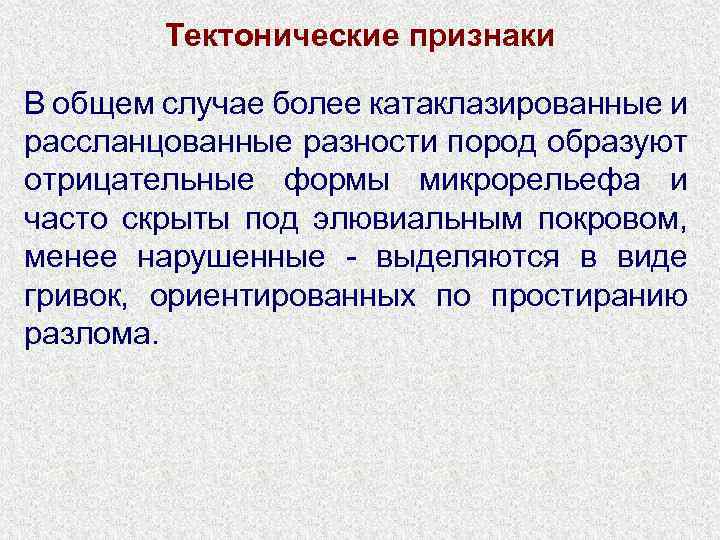

Тектонические признаки В общем случае более катаклазированные и рассланцованные разности пород образуют отрицательные формы микрорельефа и часто скрыты под элювиальным покровом, менее нарушенные - выделяются в виде гривок, ориентированных по простиранию разлома.

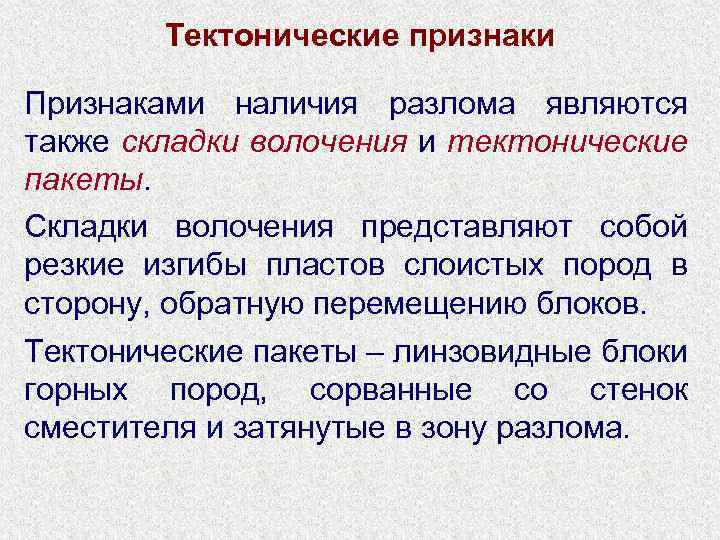

Тектонические признаки Признаками наличия разлома являются также складки волочения и тектонические пакеты. Складки волочения представляют собой резкие изгибы пластов слоистых пород в сторону, обратную перемещению блоков. Тектонические пакеты – линзовидные блоки горных пород, сорванные со стенок сместителя и затянутые в зону разлома.

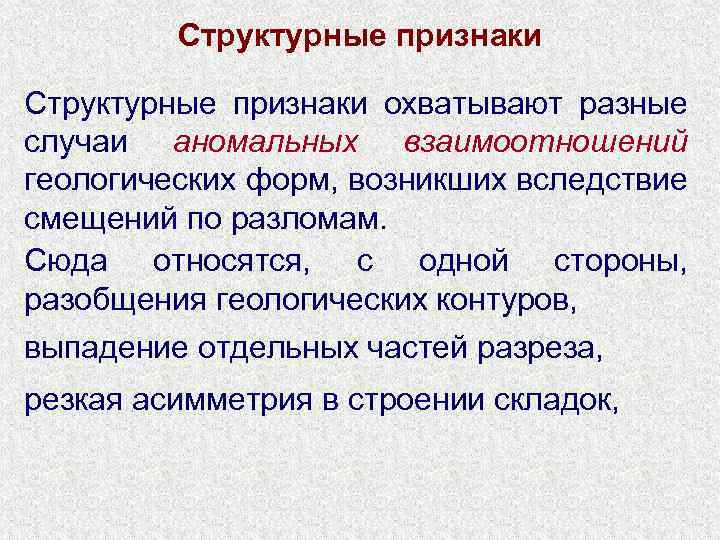

Структурные признаки охватывают разные случаи аномальных взаимоотношений геологических форм, возникших вследствие смещений по разломам. Сюда относятся, с одной стороны, разобщения геологических контуров, выпадение отдельных частей разреза, резкая асимметрия в строении складок,

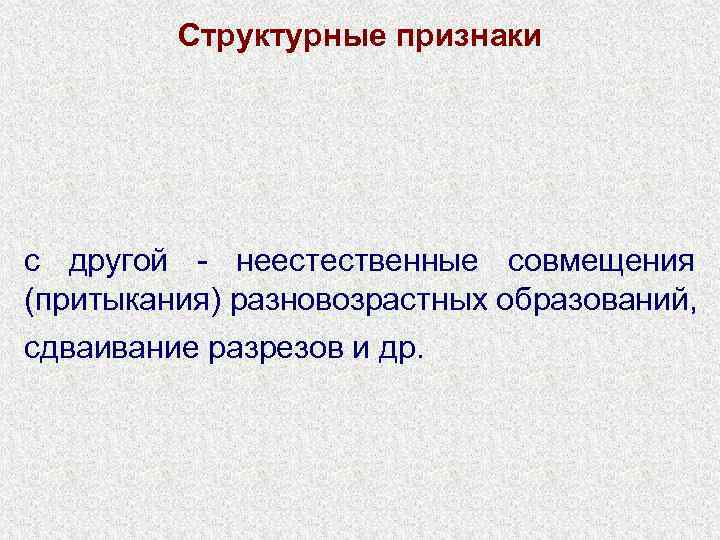

Структурные признаки с другой - неестественные совмещения (притыкания) разновозрастных образований, сдваивание разрезов и др.

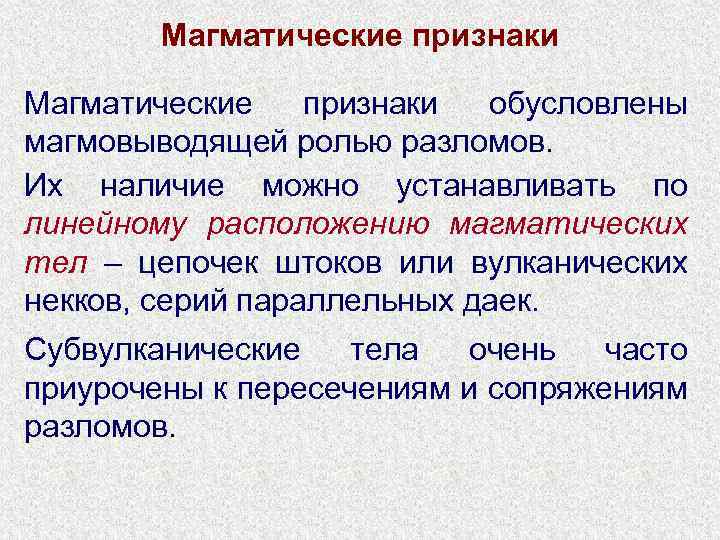

Магматические признаки обусловлены магмовыводящей ролью разломов. Их наличие можно устанавливать по линейному расположению магматических тел – цепочек штоков или вулканических некков, серий параллельных даек. Субвулканические тела очень часто приурочены к пересечениям и сопряжениям разломов.

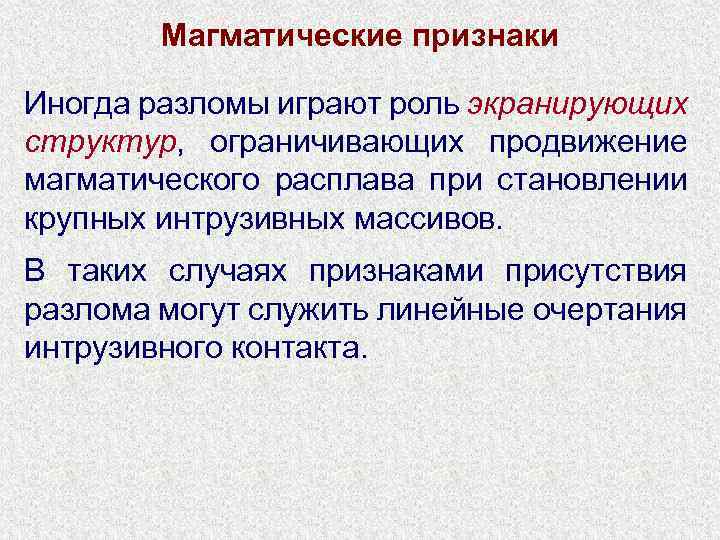

Магматические признаки Иногда разломы играют роль экранирующих структур, ограничивающих продвижение магматического расплава при становлении крупных интрузивных массивов. В таких случаях признаками присутствия разлома могут служить линейные очертания интрузивного контакта.

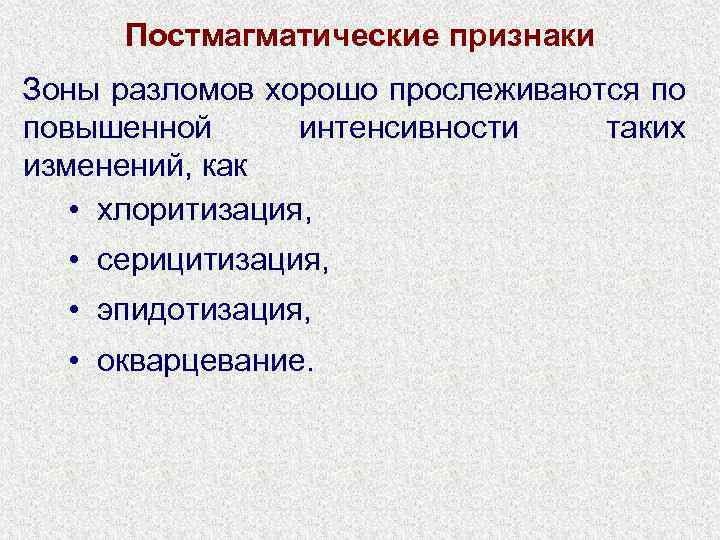

Постмагматические признаки Зоны разломов хорошо прослеживаются по повышенной интенсивности таких изменений, как • хлоритизация, • серицитизация, • эпидотизация, • окварцевание.

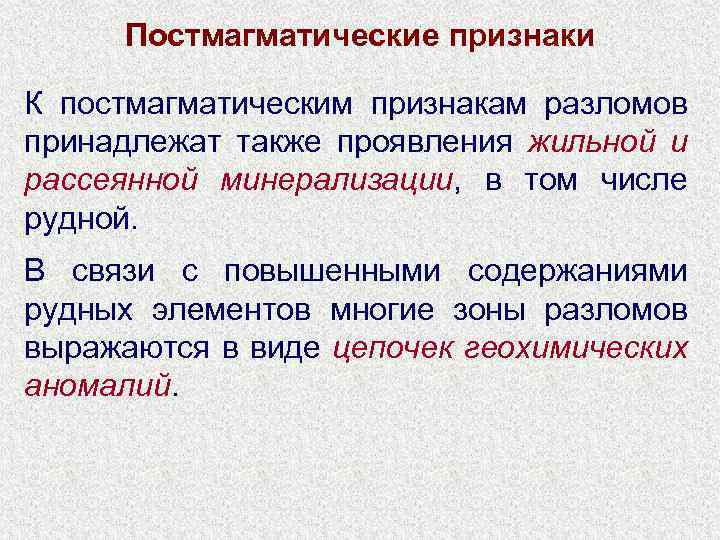

Постмагматические признаки К постмагматическим признакам разломов принадлежат также проявления жильной и рассеянной минерализации, в том числе рудной. В связи с повышенными содержаниями рудных элементов многие зоны разломов выражаются в виде цепочек геохимических аномалий.

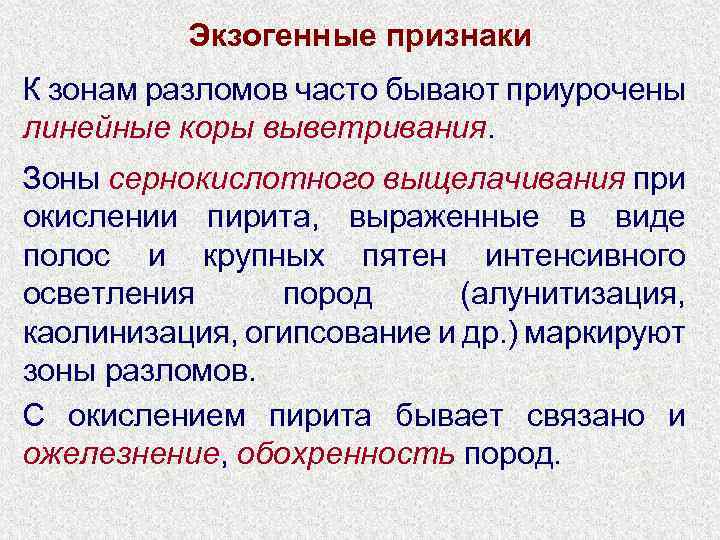

Экзогенные признаки К зонам разломов часто бывают приурочены линейные коры выветривания. Зоны сернокислотного выщелачивания при окислении пирита, выраженные в виде полос и крупных пятен интенсивного осветления пород (алунитизация, каолинизация, огипсование и др. ) маркируют зоны разломов. С окислением пирита бывает связано и ожелезнение, обохренность пород.

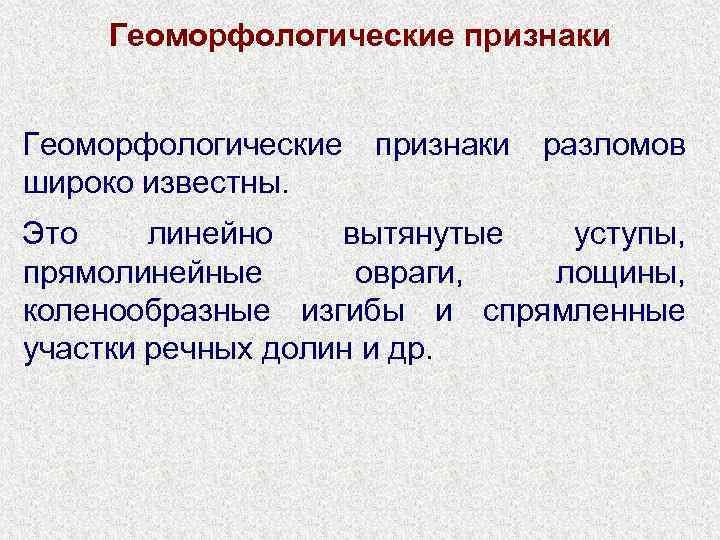

Геоморфологические признаки разломов широко известны. Это линейно вытянутые уступы, прямолинейные овраги, лощины, коленообразные изгибы и спрямленные участки речных долин и др.

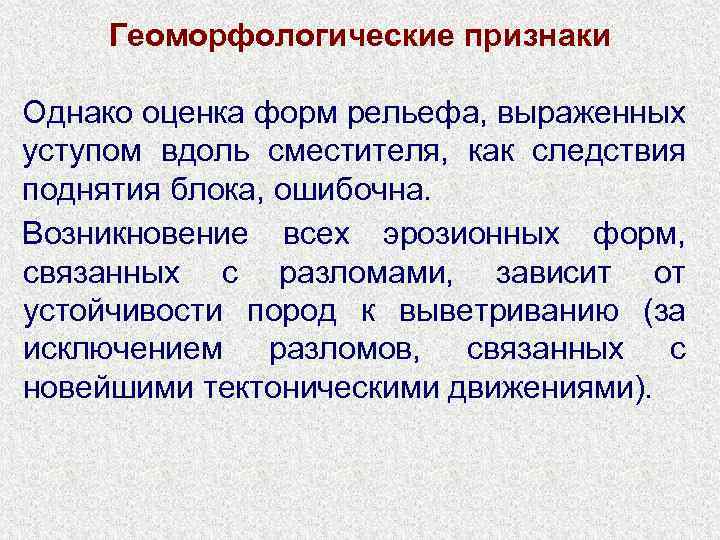

Геоморфологические признаки Однако оценка форм рельефа, выраженных уступом вдоль сместителя, как следствия поднятия блока, ошибочна. Возникновение всех эрозионных форм, связанных с разломами, зависит от устойчивости пород к выветриванию (за исключением разломов, связанных с новейшими тектоническими движениями).

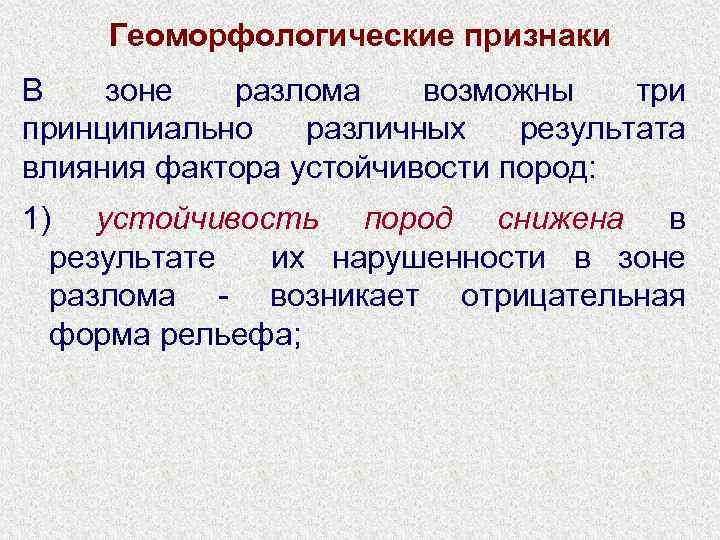

Геоморфологические признаки В зоне разлома возможны три принципиально различных результата влияния фактора устойчивости пород: 1) устойчивость пород снижена в результате их нарушенности в зоне разлома - возникает отрицательная форма рельефа;

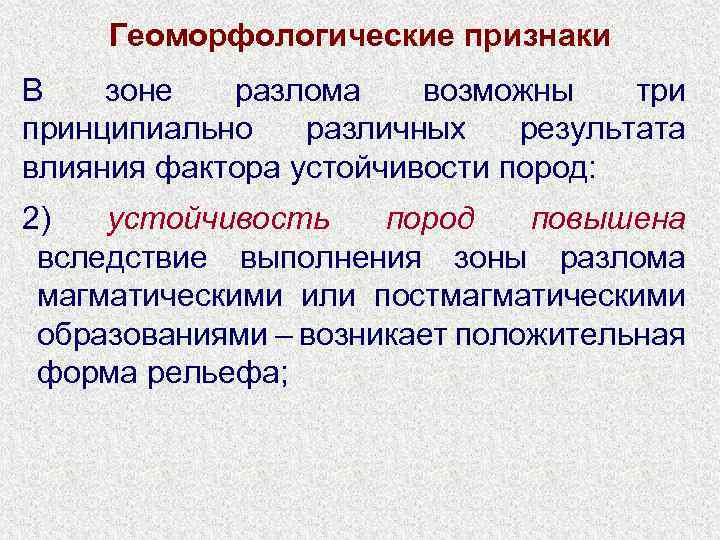

Геоморфологические признаки В зоне разлома возможны три принципиально различных результата влияния фактора устойчивости пород: 2) устойчивость пород повышена вследствие выполнения зоны разлома магматическими или постмагматическими образованиями – возникает положительная форма рельефа;

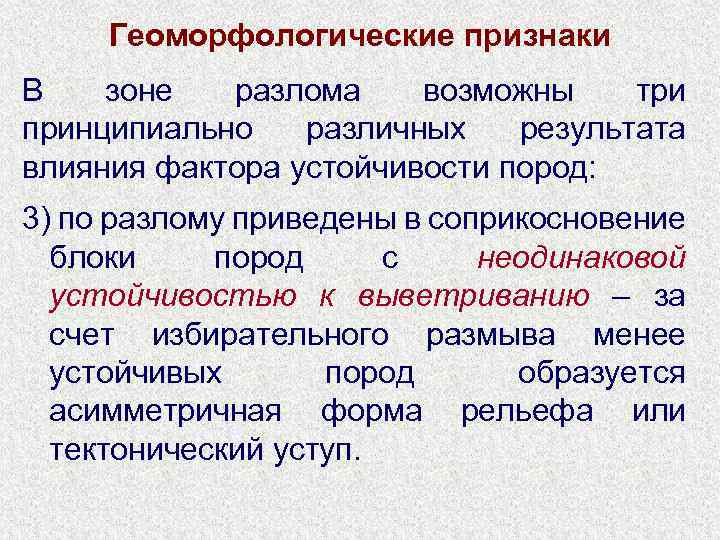

Геоморфологические признаки В зоне разлома возможны три принципиально различных результата влияния фактора устойчивости пород: 3) по разлому приведены в соприкосновение блоки пород с неодинаковой устойчивостью к выветриванию – за счет избирательного размыва менее устойчивых пород образуется асимметричная форма рельефа или тектонический уступ.
Геоморфологические признаки К особому типу геоморфологических признаков принадлежат карстовые образования: карстовые воронки могут располагаться цепочками вдоль разрывных нарушений.

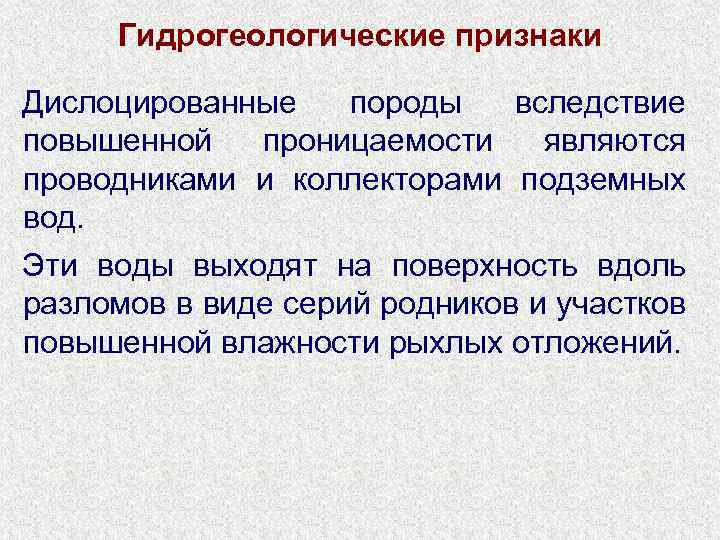

Гидрогеологические признаки Дислоцированные породы вследствие повышенной проницаемости являются проводниками и коллекторами подземных вод. Эти воды выходят на поверхность вдоль разломов в виде серий родников и участков повышенной влажности рыхлых отложений.

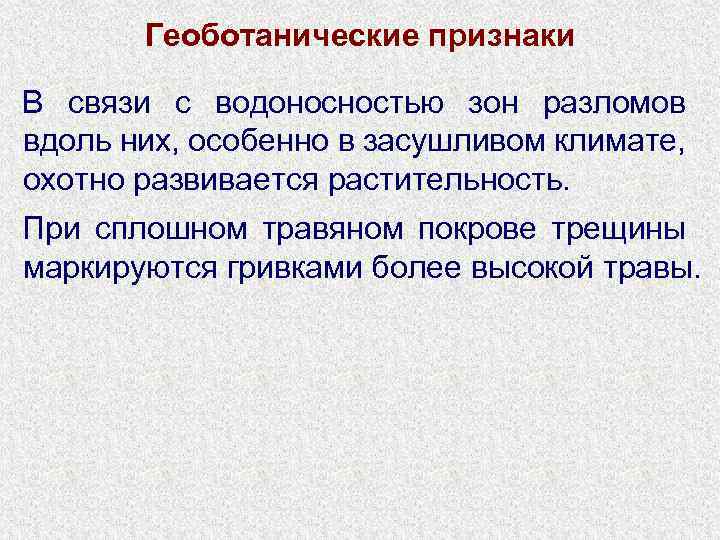

Геоботанические признаки В связи с водоносностью зон разломов вдоль них, особенно в засушливом климате, охотно развивается растительность. При сплошном травяном покрове трещины маркируются гривками более высокой травы.
