Структурная геология Практический курс Сидоров Р 0

Структурная геология. Практический курс. • Сидоров Р. 0. 3 Пр1 -09 Определение элементов залегания и истинной мощности пластов. Метод стратоизогипс

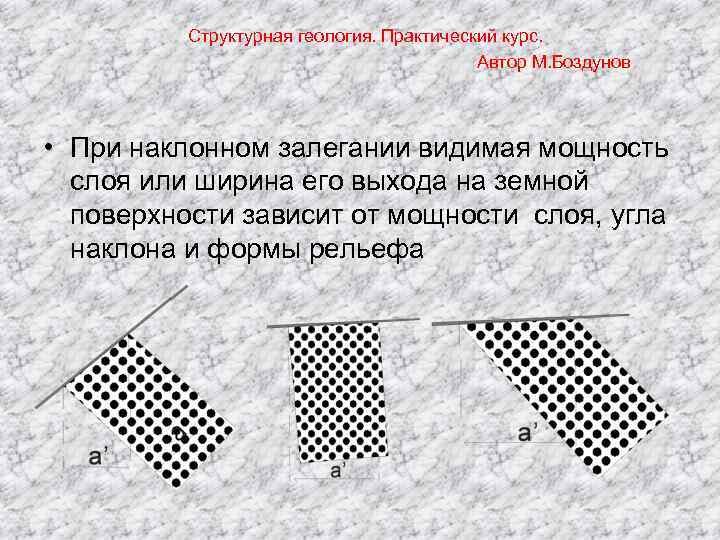

Структурная геология. Практический курс. Автор М. Боздунов • При наклонном залегании видимая мощность слоя или ширина его выхода на земной поверхности зависит от мощности слоя, угла наклона и формы рельефа

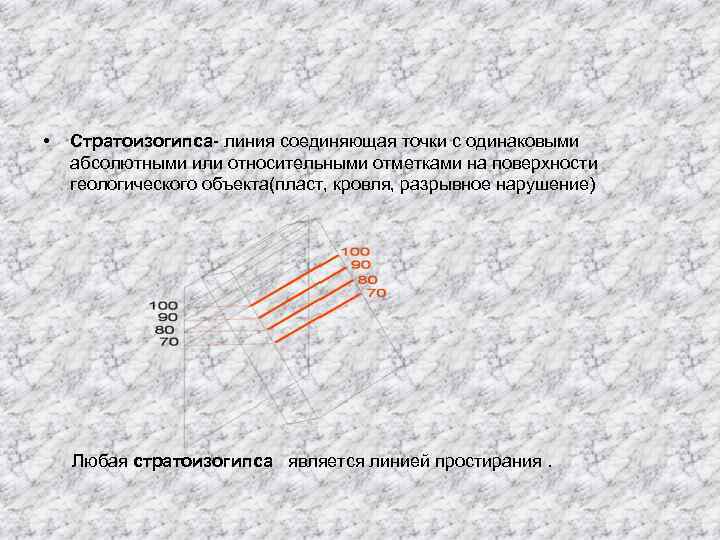

• Стратоизогипса- линия соединяющая точки с одинаковыми абсолютными или относительными отметками на поверхности геологического объекта(пласт, кровля, разрывное нарушение) Любая стратоизогипса является линией простирания.

Блок диаграмма поясняющая определение сечения стратоизогипс и величины заложения

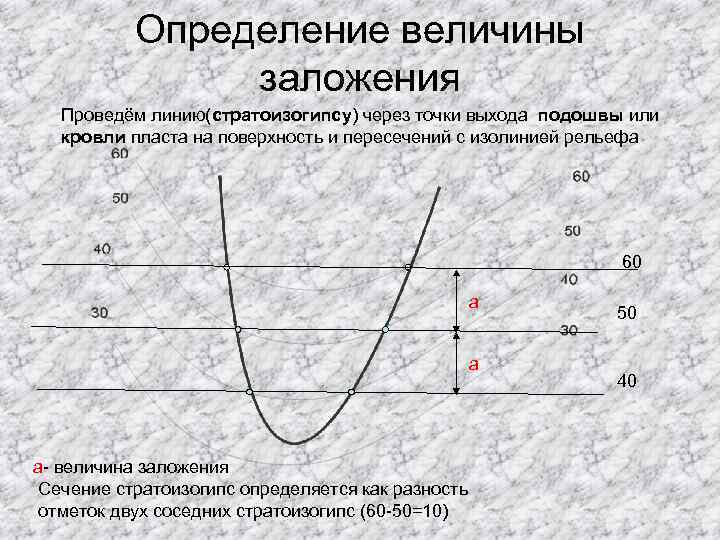

Определение величины заложения Проведём линию(стратоизогипсу) через точки выхода подошвы или кровли пласта на поверхность и пересечений с изолинией рельефа 60 а а а- величина заложения Сечение стратоизогипс определяется как разность отметок двух соседних стратоизогипс (60 -50=10) 50 50 40

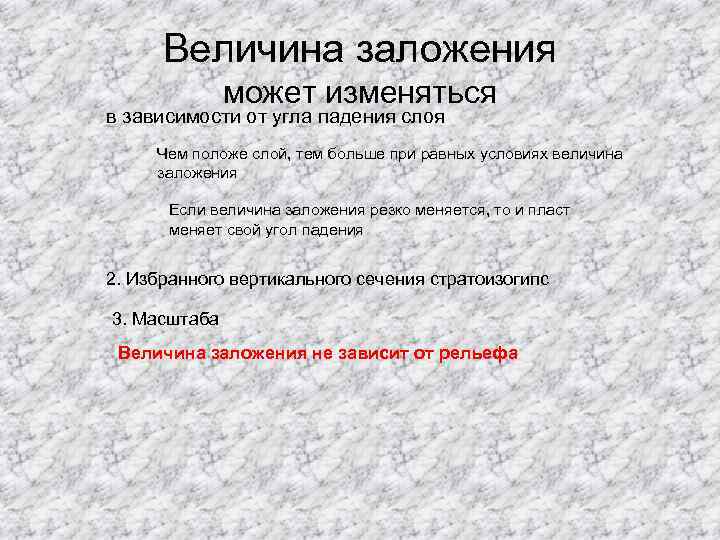

Величина заложения может изменяться в зависимости от угла падения слоя Чем положе слой, тем больше при равных условиях величина заложения Если величина заложения резко меняется, то и пласт меняет свой угол падения 2. Избранного вертикального сечения стратоизогипс 3. Масштаба Величина заложения не зависит от рельефа

Определение элементов залегания пласта С A В Ю 1. Т. к стратоизогипса является линией простирания пласта, то угол между ней и направлением на север. Азимут простирания A-Азимут простирания 2. Пласт всегда падает в сторону уменьшения отметок стратоизогипс, и востаёт в сторону увеличения 3. Перпендикуляр опушенный от стратоизогипсы в сторону падения- Линия падения пласта B- Азимут падения пласта

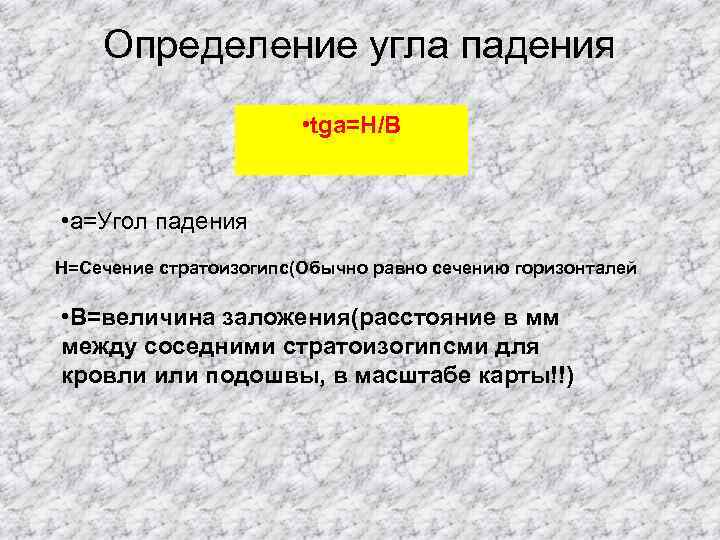

Определение угла падения • tga=H/В • а=Угол падения Н=Сечение стратоизогипс(Обычно равно сечению горизонталей • В=величина заложения(расстояние в мм между соседними стратоизогипсми для кровли или подошвы, в масштабе карты!!)

• Определение мощности пласта • Истинная мощность наклонного слоя определяется двумя способами. • Вертикальную мощность(метод косинусов) • Горизонтальную мощность(метод синусов)

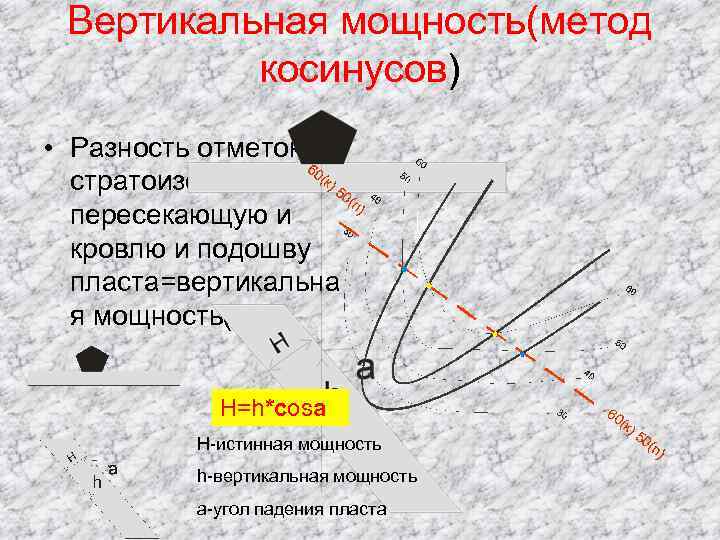

Вертикальная мощность(метод косинусов) • Разность отметок стратоизогипсы пересекающую и кровлю и подошву пласта=вертикальна я мощность(h) H=h*сosa Н-истинная мощность h-вертикальная мощность а-угол падения пласта

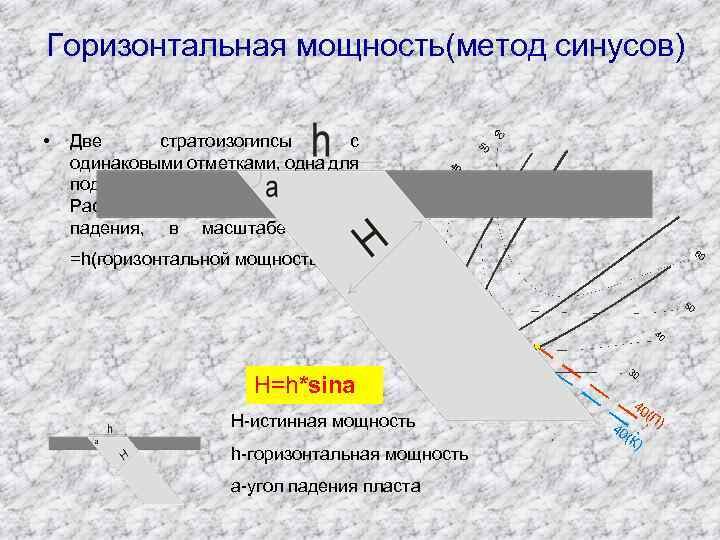

Горизонтальная мощность(метод синусов) • Две стратоизогипсы с одинаковыми отметками, одна для подошвы слоя, другая для кровли. Расстояние между ними, в сторону падения, в масштабе карты =h(горизонтальной мощностью) h H H=h*sina Н-истинная мощность h-горизонтальная мощность а-угол падения пласта
