Структура пояснительной записки выпускной квалификационной работы № п/п 1 Разделы пояснительной записки Введение 1 Геолого-географическая часть 1. 1 Общая характеристика района расположения промышленного предприятия 1. 2 Характеристика геологической и гидрографической ситуаций региона размещения промышленного предприятия 1. 3 Геология площади размещения предприятия или объекта 1. 4 Характеристика природных ресурсов территории 2 предприятия или объекта 1. 5 Гидрогеологические условия территории предприятия или объекта 1. 6 Границы и размеры территории предприятия или объекта. Особенности природных ресурсов в принятых границах участка предприятия или объекта 1. 7 Экологическая ситуация в районе расположения предприятия Примерный объем, стр. 1. . . 2 10… 15

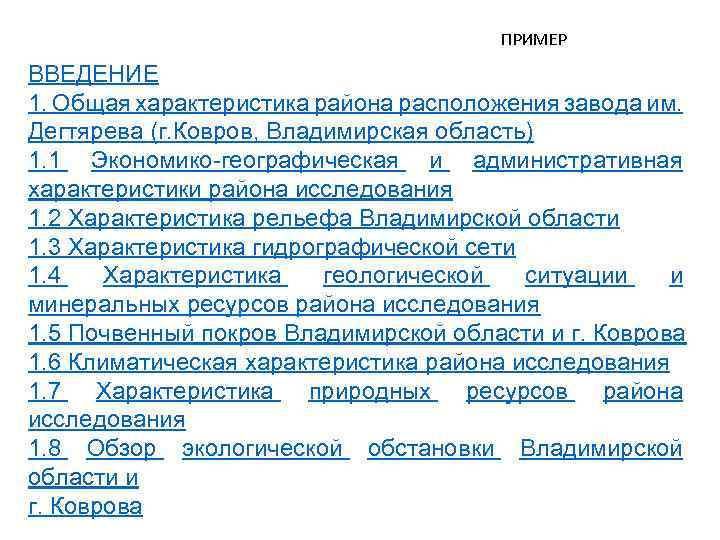

ПРИМЕР ВВЕДЕНИЕ 1. Общая характеристика района расположения завода им. Дегтярева (г. Ковров, Владимирская область) 1. 1 Экономико-географическая и административная характеристики района исследования 1. 2 Характеристика рельефа Владимирской области 1. 3 Характеристика гидрографической сети 1. 4 Характеристика геологической ситуации и минеральных ресурсов района исследования 1. 5 Почвенный покров Владимирской области и г. Коврова 1. 6 Климатическая характеристика района исследования 1. 7 Характеристика природных ресурсов района исследования 1. 8 Обзор экологической обстановки Владимирской области и г. Коврова

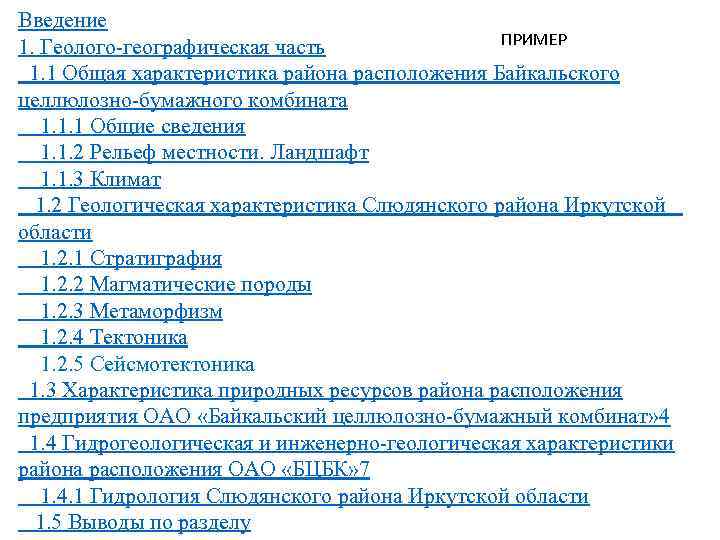

Введение ПРИМЕР 1. Геолого-географическая часть 1. 1 Общая характеристика района расположения Байкальского целлюлозно-бумажного комбината 1. 1. 1 Общие сведения 1. 1. 2 Рельеф местности. Ландшафт 1. 1. 3 Климат 1. 2 Геологическая характеристика Слюдянского района Иркутской области 1. 2. 1 Стратиграфия 1. 2. 2 Магматические породы 1. 2. 3 Метаморфизм 1. 2. 4 Тектоника 1. 2. 5 Сейсмотектоника 1. 3 Характеристика природных ресурсов района расположения предприятия ОАО «Байкальский целлюлозно-бумажный комбинат» 4 1. 4 Гидрогеологическая и инженерно-геологическая характеристики района расположения ОАО «БЦБК» 7 1. 4. 1 Гидрология Слюдянского района Иркутской области 1. 5 Выводы по разделу

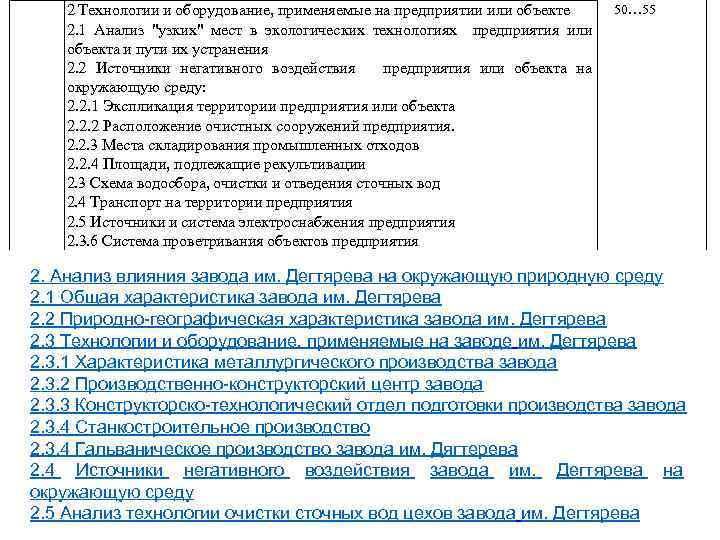

50… 55 2 Технологии и оборудование, применяемые на предприятии или объекте 2. 1 Анализ "узких" мест в экологических технологиях предприятия или объекта и пути их устранения 2. 2 Источники негативного воздействия предприятия или объекта на окружающую среду: 2. 2. 1 Экспликация территории предприятия или объекта 2. 2. 2 Расположение очистных сооружений предприятия. 2. 2. 3 Места складирования промышленных отходов 2. 2. 4 Площади, подлежащие рекультивации 2. 3 Схема водосбора, очистки и отведения сточных вод 2. 4 Транспорт на территории предприятия 2. 5 Источники и система электроснабжения предприятия 2. 3. 6 Система проветривания объектов предприятия 2. Анализ влияния завода им. Дегтярева на окружающую природную среду 2. 1 Общая характеристика завода им. Дегтярева 2. 2 Природно-географическая характеристика завода им. Дегтярева 2. 3 Технологии и оборудование, применяемые на заводе им. Дегтярева 2. 3. 1 Характеристика металлургического производства завода 2. 3. 2 Производственно-конструкторский центр завода 2. 3. 3 Конструкторско-технологический отдел подготовки производства завода 2. 3. 4 Станкостроительное производство 2. 3. 4 Гальваническое производство завода им. Дягтерева 2. 4 Источники негативного воздействия завода им. Дегтярева на окружающую среду 2. 5 Анализ технологии очистки сточных вод цехов завода им. Дегтярева

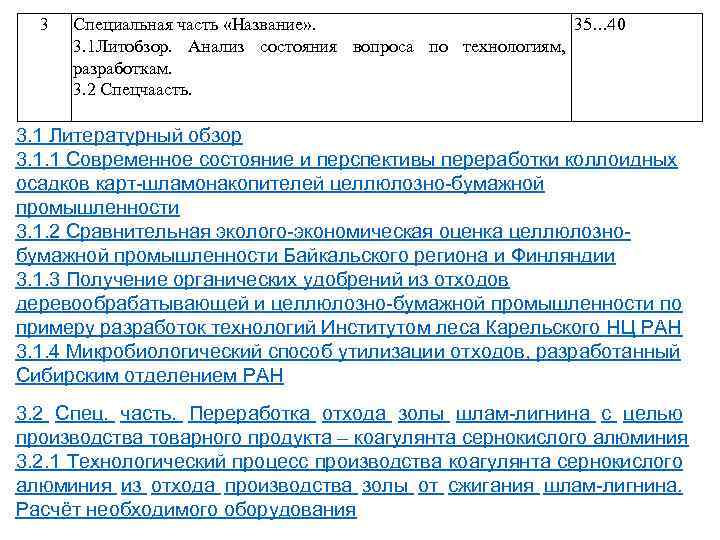

3 Специальная часть «Название» . 35. . . 40 3. 1 Литобзор. Анализ состояния вопроса по технологиям, разработкам. 3. 2 Спецчаасть. 3. 1 Литературный обзор 3. 1. 1 Современное состояние и перспективы переработки коллоидных осадков карт-шламонакопителей целлюлозно-бумажной промышленности 3. 1. 2 Сравнительная эколого-экономическая оценка целлюлознобумажной промышленности Байкальского региона и Финляндии 3. 1. 3 Получение органических удобрений из отходов деревообрабатывающей и целлюлозно-бумажной промышленности по примеру разработок технологий Институтом леса Карельского НЦ РАН 3. 1. 4 Микробиологический способ утилизации отходов, разработанный Сибирским отделением РАН 3. 2 Спец. часть. Переработка отхода золы шлам-лигнина с целью производства товарного продукта – коагулянта сернокислого алюминия 3. 2. 1 Технологический процесс производства коагулянта сернокислого алюминия из отхода производства золы от сжигания шлам-лигнина. Расчёт необходимого оборудования

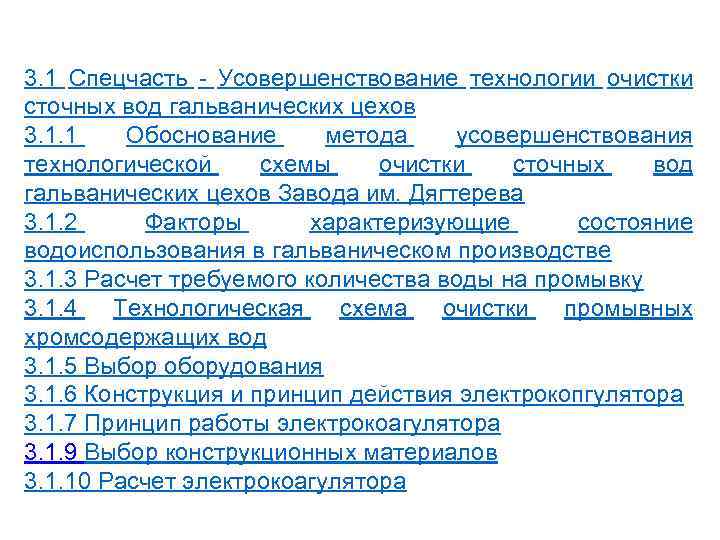

3. 1 Спецчасть - Усовершенствование технологии очистки сточных вод гальванических цехов 3. 1. 1 Обоснование метода усовершенствования технологической схемы очистки сточных вод гальванических цехов Завода им. Дягтерева 3. 1. 2 Факторы характеризующие состояние водоиспользования в гальваническом производстве 3. 1. 3 Расчет требуемого количества воды на промывку 3. 1. 4 Технологическая схема очистки промывных хромсодержащих вод 3. 1. 5 Выбор оборудования 3. 1. 6 Конструкция и принцип действия электрокопгулятора 3. 1. 7 Принцип работы электрокоагулятора 3. 1. 9 Выбор конструкционных материалов 3. 1. 10 Расчет электрокоагулятора
4 Безопасность труда 5. . . 10 5 Экономическая часть 10. . . 12 Заключение 1. . . 2 Использованные источники информации Приложения Всего 100 -130
4. Безопасность труда 4. 1 Анализ опасных и вредных производственных факторов в целлюлозно-бумажном производстве 4. 2 Мероприятия по промышленной санитарии на предприятии. Методы и средства безопасности труда. Общие методы и средства нормализации вредных производственных факторов 4. 2. 1 Обеспечение санитарно-бытовым помещением 4. 2. 2 Борьба с шумом 4. 2. 3 Освещение 4. 2. 4 Вентиляция 4. 2. 5 Меры безопасности при работе с вредными и опасными биологическими факторами 4. 2. 6 Меры безопасности и безвредности при воздействии психофизиологических факторов 4. 3 Техника безопасности 4. 3. 1 Техника безопасности при ведении технологических работ 4. 3. 2 Взрывопожаробезопасность 4. 3. 3 Электробезопасность. Заземление и защитные меры безопасности 4. 3. 4 Мероприятия по обеспечению безопасности при чрезвычайных ситуациях 4. 4 Расчёт вентиляции термического цеха 4. 5 Выводы по разделу 5. Эколого-экономический эффект технологии переработки отхода ЗШЛ с целью производства коагулянта 5. 1 Ожидаемый экономический эффект 5. 2 Капитальные вложения при внедрении технологии 5. 3 Порядок расчёта платы за сбросы загрязняющих веществ в поверхностные водные объекты 5. 4 Выводы по разделу Заключение Список использованной литературы Приложение 3
Географо-экологические условия Географическое расположение объекта Ситуационный план расположения газопровода Экологическая обстановка Климатические условия 1
Геологические условия Геологический разрез 2 Гидрогеологический разрез Карта растительности Леса: Грабовые, дубово-грабовые, буковограбовые, пихтовые, буково-пихтовые, каштановые, буково-каштановые идр. ; Агрофитоценозы: Чайные плантации. Луга: разнотравно-пырейные, разнотравнокостровые коротконожковые и др. Участки техногенно - нарушенных территорий: населенные пункты, садоводства, пасеки, каменоломни, карьеры.
Геолого-географические условия района расположения Байкальского ЦБК Географическая карта Площадь: Схема расположения БЦБК и полигонов Площадь, га: БПТ – 386 тыс. км 2 • Промышленная зона 748, 4 • Общая площадь объектов для размещения отходов 180, 1 • Солзанский полигон 118, 9 • Бабхинский полигон 11, 8 • Карта № 11 8, 3 • Захоронения древесных отходов 48, 5 ЦЭЗ – 89165 км 2 Байкала – 31722 км 2 22, 5 % мировых запасов пресной воды сосредоточено в Байкале 23615, 39 км³ Карта эпицентров землетрясений Геолого-гидрогеологический разрез по участку накопителей лигнина и золы в прибрежной зоне Байкала на Солзанском участке С 1. 01 по 31. 12. 2007 г. зарегистрировано 269 землетрясений, из них 22 – ощутимых. Эпицентры 175 находились в границах БПТ, в т. ч. 132 – в ЦЭЗ Факультет
Геолого-географические условия Давыдовский промышленный комплекс 1 Климатические условия Орехово-Зуевского Роза ветров Карта Орехово-Зуевского района Залегания водоносных горизонтов реки Клязьмы 1 - пески разнозернистые с гравием и галькой; 2 - суглинки лессовидные; 3 - суглинки валунные; 4 – торф; 5 дочетвертичные отложения; 6 - уровень грунтовых вод; 7 вероятный дебит, л/сек; 8 - естественный дренаж сточных вод
Экологическая ситуация района расположения 2 предприятия ООО «Мишлен» Количество веществ поступающих в атмосферу Превышение ПДК по органическим веществам Выброс вредных веществ в атмосферу Статистика заболеваемости у населения
Негативное воздействие объекта на водные ресурсы Количество загрязняющих веществ, поступающих на сброс N п/п ПДС=Ссб ∙ Qсв ∙ 10 -6, т/пер. СМР 1 где Q св – расход сточных вод, равен 2, 98 м 3/сут; Ссб - концентрация сброса загрязняющего вещества, мг/дм 3 Мероприятия по снижению НВ Очистные сооружения: «ЭКО-Р-3» производства ООО «ЭКОЛАЙН» г. Тольятти, Q = 3 м 3/сут. 2 3 4 5 Расчетное количество ЗВ, поступающих на сброс г/ч т/пер. СМР Наименование веществ Класс опасности Концентрация ЗВ после очистки мг/дм 3 Взв. вещества БПКполн Аммоний (по N) ПАВ Фосфаты (по Р) - 6 0, 745 8046· 10 -6 - 3 0, 37 4023· 10 -6 4 0, 39 0, 048 523, 1· 10 -6 4 0, 1 0, 013 134, 1· 10 -6 4 0, 05 0, 006 67, 1· 10 -6 Технологическая схема комплекса ЭКО-Р-3 Техническая характеристика комплекса ЭКО-Р-3 Q, м 3сут Потребляемая мощность, к. Вт Размеры площадки 3 0, 3 1, 5 x 4 Выпуск ОВ
Выбор оборудования для улавливания сажи Подбор оборудования для удаления сажи 4 Расчёт рукавного фильтра 1. Определяем удельную нагрузку: 2. Определяем поверхность фильтрования: 3. Определяем гидравлическое сопротивление фильтра : 1 – металлический корпус; 2 – матерчатые рукава; 3 – трубопровод; 4 – нижняя часть фильтра; 5 – труба; 6 – общий трубопровод; 7 – винтовой транспортер; 8 – планка; 9 – встряхивающий механизм; 10 – заслонка 4. Определим мощность электродвигателя вентилятора при транспортировании газа через пылеулавливающую установку:
Рукавный фильтр ФР – 200 для удаления сажи Техническая характеристика рукавного фильтра модели ФР-200 Т. о. выбираем двухсекционный фильтр, работающий под давлением с фильтрующими рукавами из стеклоткани ТСФТ-2 -СФБМ. 5
Выбор оборудования для улавливания газообразных примесей 6 Принцип действия технологии каталитического дожига Расчет параметров каталитического реактора 1. Площадь поверхности фильтрации: где W – допустимая скорость газа в катализаторе, равна 0, 1 -0, 3 мс. 2. Длина реактора: Органические примеси, СО окисляется до воды и СО 2 NO 3 восстанавливаются до азота. где D = 0, 8 – 1 м (по данным практики)
Экономическая часть • Расчет капитальных затрат на реализацию проекта Затраты на приобретение оборудования для реализации проекта: Коб. = З 1 + З 2 = 58000 + 61700 = 119700 (руб. ) Затраты на монтаж оборудования: Км = (Коб. × Пм) : 100% = (119700 × 8 ) : 100 = 9576 (руб. ) Затраты на транспортировку оборудования: Кт = (Коб. × Пт) : 100% = (119700 × 6) : 100 = 7182 (руб. ) Суммарные капитальные затраты на реализацию проекта: К = Коб. + Км + Кт = 119700 + 9576 + 7182 = 136 458 (руб. ) • Расчет эксплуатационных затрат на реализацию проекта Производится с помощью суммирования затрат на подготовку площадки для установки оборудования: Зэ = З 3 + З 4 + З 5 + З 6 + З 7 + З 8 + З 9 + З 10 = 11900 + 13760 + 15200 + 6800 + 2200 + 6720 + 9500 + 480 = 66560 (руб. ) • Расчет периода окупаемости капиталовложений Т = К / Зэ = 136458 / 66560 = 2 (лет) • Расчет коэффициента эффективности капиталовложений Е = Зэ / К = 66560 / 136458 = 0, 5
