СТРУКТУРА НЕМЕТАЛЛОВ правило Юм-Розери КЧ 8 N Si

СТРУКТУРА НЕМЕТАЛЛОВ правило Юм-Розери КЧ= 8 –N Si P 4 S 8 Cl 2 Ar кубич. трикл. ромбич. Fm 3 m= ГЦК Z=8 Z=6 Z=16 Z=4 r(Si-Si), Å r(P-P), Å r(S-S), Å r(Cl-Cl), Å r(Ar-Ar), Å 2, 35 2, 16 2, 04 1, 98 - 2, 35 2, 17 2, 05 2, 35 2, 18 2, 35 3, 83 3, 76 -5, 03 3, 29 -4, 53 3, 33 -4, 24 3, 72 ( 12 все) ( 11) ( 13) ( 12 все) 16 соседей 14 соседей 13 соседей 14 соседей 12 соседей

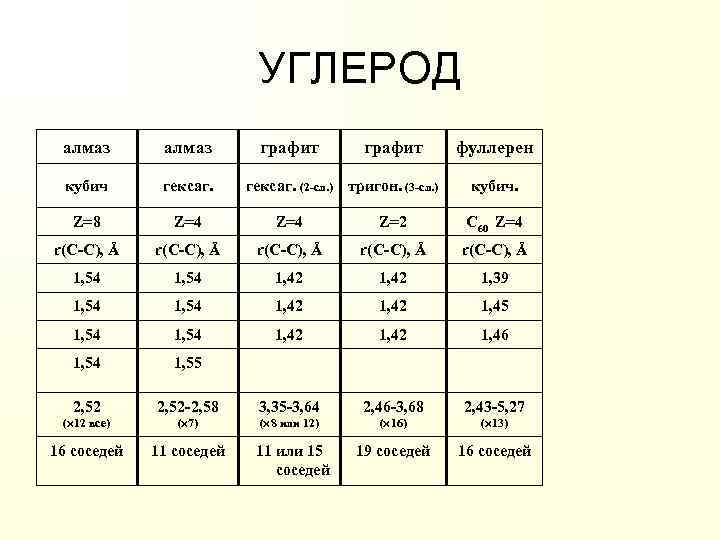

УГЛЕРОД алмаз графит кубич гексаг. Z=8 Z=4 Z=2 С 60 Z=4 r(С-С), Å r(С-С), Å 1, 54 1, 42 1, 39 1, 54 1, 42 1, 45 1, 54 1, 42 1, 46 1, 54 1, 55 2, 52 -2, 58 3, 35 -3, 64 2, 46 -3, 68 2, 43 -5, 27 ( 12 все) ( 7) ( 8 или 12) ( 16) ( 13) 16 соседей 11 или 15 соседей 19 соседей 16 соседей гексаг. (2 -сл. ) тригон. (3 -сл. ) фуллерен кубич.

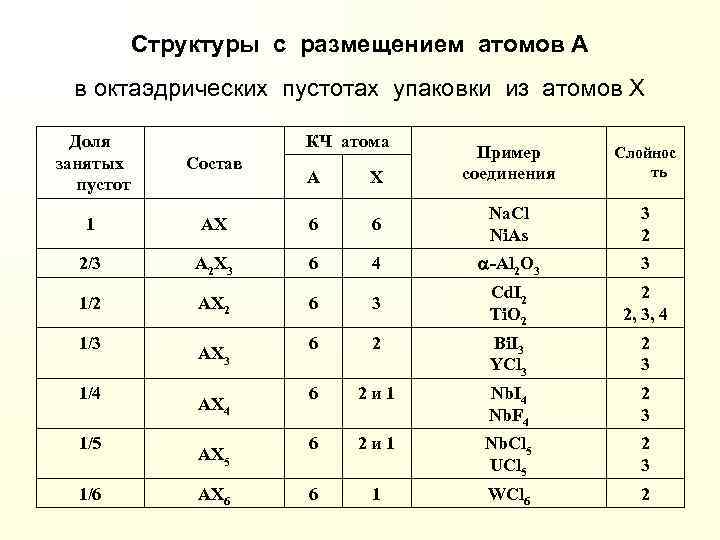

Структуры с размещением атомов А в октаэдрических пустотах упаковки из атомов Х Доля занятых пустот КЧ атома Состав 1 Пример соединения Слойнос ть А Х АХ 6 6 Na. Cl Ni. As 3 2 2/3 А 2 Х 3 6 4 -Al 2 O 3 3 1/2 АХ 2 6 3 Cd. I 2 Ti. O 2 2 2, 3, 4 6 2 Bi. I 3 YCl 3 2 3 6 2 и 1 Nb. I 4 Nb. F 4 2 3 6 2 и 1 Nb. Cl 5 UCl 5 2 3 6 1 WCl 6 2 1/3 1/4 1/5 1/6 АХ 3 АХ 4 АХ 5 АХ 6

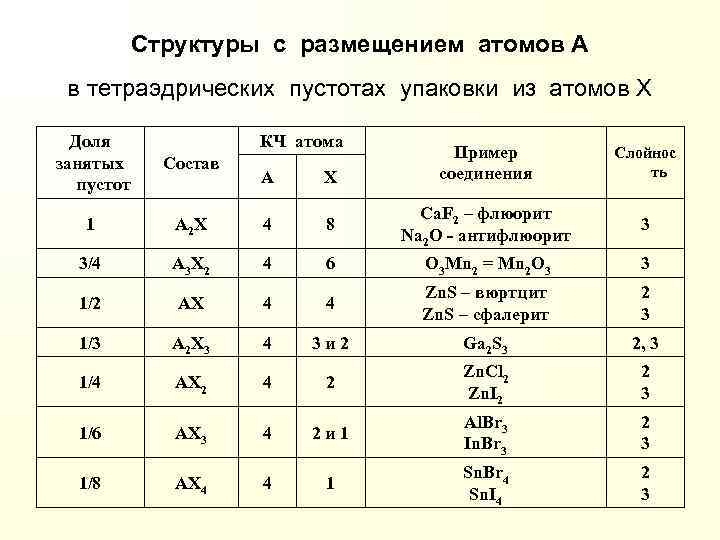

Структуры с размещением атомов А в тетраэдрических пустотах упаковки из атомов Х Доля занятых пустот Состав 1 КЧ атома Пример соединения Слойнос ть А Х А 2 Х 4 8 Ca. F 2 – флюорит Na 2 O - антифлюорит 3 3/4 А 3 Х 2 4 6 O 3 Mn 2 = Mn 2 O 3 3 1/2 АХ 4 4 Zn. S – вюртцит Zn. S – сфалерит 2 3 1/3 А 2 Х 3 4 3 и 2 Ga 2 S 3 2, 3 1/4 АХ 2 4 2 Zn. Cl 2 Zn. I 2 2 3 1/6 АХ 3 4 2 и 1 Al. Br 3 In. Br 3 2 3 1/8 АХ 4 4 1 Sn. Br 4 Sn. I 4 2 3

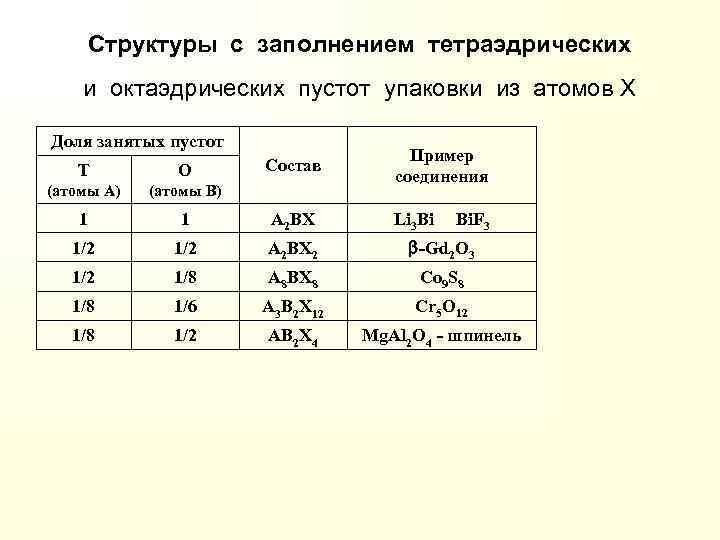

Структуры с заполнением тетраэдрических и октаэдрических пустот упаковки из атомов Х Доля занятых пустот Состав Пример соединения Т О (атомы А) (атомы В) 1 1 А 2 ВХ 1/2 А 2 BХ 2 -Gd 2 O 3 1/2 1/8 А 8 BХ 8 Co 9 S 8 1/6 А 3 В 2 Х 12 Cr 5 O 12 1/8 1/2 АВ 2 Х 4 Mg. Al 2 O 4 - шпинель Li 3 Bi Bi. F 3
