СТРУКТУРА КЛЕТОК ПРОКАРИОТ. ФОРМЫ ОДНОКЛЕТОЧНЫХ БАКТЕРИЙ. диплококки стафиллококки стрептококки сарцины
ФОРМЫ ОДНОКЛЕТОЧНЫХ БАКТЕРИЙ. бациллы спириллы вибрионы спирохеты
ХИМИЧЕСКИЙ СОСТАВ БАКТЕРИЙ используя данные: Кольман Я. , Рём К. -Г. «Наглядная биохимия» , 2000
КОМБИНИРОВАННАЯ СХЕМА ПРОКАРИОТИЧЕСКОЙ КЛЕТКИ 1 – клеточная стенка 2 –плазматическая мембрана 3 – ДНК нуклеоида 4 -полирибосомы цитоплазмы 5 - мезосома 7 – впячивания плазмалеммы 8 – скопления хроматофоров 9 – вакуоли с включениями 10 – бактериальные жгутики 11 -пластинчатые тилакоиды 6 – ламеллярные структуры схема Ю. С. Ченцова
СОДЕРЖИМОЕ БАКТЕРИАЛЬНОЙ КЛЕТКИ Участок цитоплазмы E. coli. Схема. Кольман Я. , Рём К. -Г. «Наглядная биохимия» , 2000
СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ МЕМБРАНЫ E. coli. Alberts B. et al «Molecular Biology of the Cell» , 2002

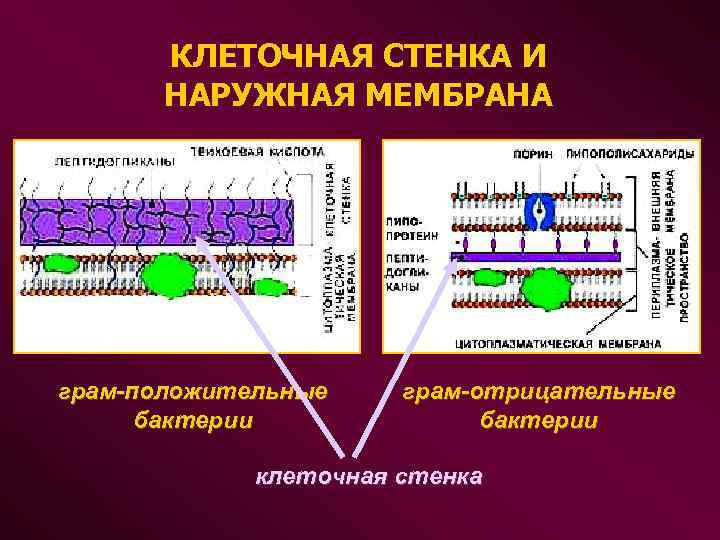

КЛЕТОЧНАЯ СТЕНКА И НАРУЖНАЯ МЕМБРАНА грам-положительные бактерии грам-отрицательные бактерии клеточная стенка

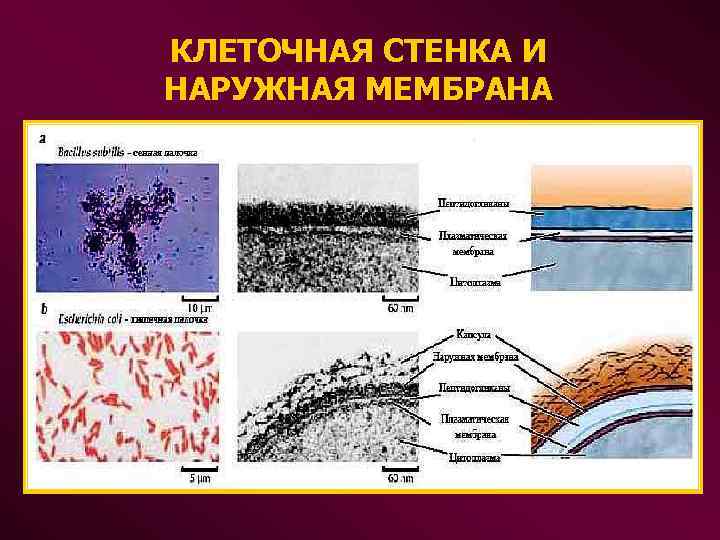

КЛЕТОЧНАЯ СТЕНКА И НАРУЖНАЯ МЕМБРАНА
НАРУЖНАЯ МЕМБРАНА. СТРОЕНИЕ ЛИПОПОЛИСАХАРИДА.
НАРУЖНАЯ МЕМБРАНА. ПОРИНЫ. пориновый тример (вид сверху) Кольман Я. , Рём К. -Г. «Наглядная биохимия» , 2000

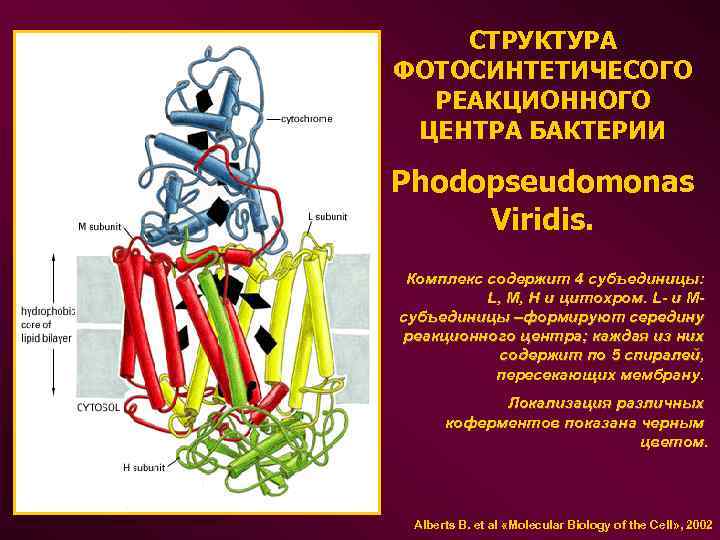

СТРУКТУРА ФОТОСИНТЕТИЧЕСОГО РЕАКЦИОННОГО ЦЕНТРА БАКТЕРИИ Phodopseudomonas Viridis. Комплекс содержит 4 субъединицы: L, M, H и цитохром. L- и Mсубъединицы –формируют середину реакционного центра; каждая из них содержит по 5 спиралей, пересекающих мембрану. Локализация различных коферментов показана черным цветом. Alberts B. et al «Molecular Biology of the Cell» , 2002

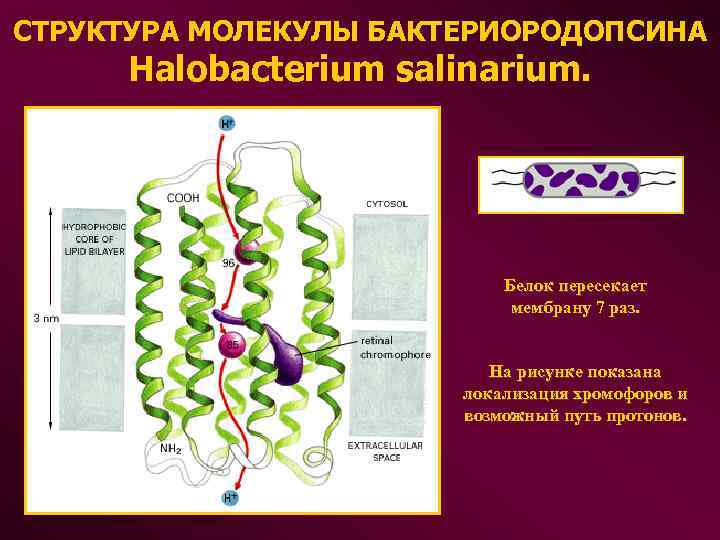

СТРУКТУРА МОЛЕКУЛЫ БАКТЕРИОРОДОПСИНА Halobacterium salinarium. Белок пересекает мембрану 7 раз. На рисунке показана локализация хромофоров и возможный путь протонов.
ТОНКОЕ СТРОЕНИЕ ЖГУТИКА. А. Н. Тихонов «Молекулярные моторы. Часть 1» . 1999.
МИКРОФОТОГРАФИЯ ЖГУТИКА. крюк жгутик
СВЕТОВАЯ МИКРОСКОПИЯ. Занятие № 3. Элементы микроскопии клеток прокариот. ЭЛЕКТРОННАЯ МИКРОСКОПИЯ. МИКРОФОТОГРАФИИ.
Препарат Micrococcus luteus. увеличение 100 х форма бактерий - кокки
Препарат Micrococcus luteus. увеличение 100 х МЕТОД ШИРОКОПОЛЬНОЙ МИКРОСКОПИИ МЕТОД ФАЗОВО-КОНТРАСТНОЙ МИКРОСКОПИИ
Препарат Bacillus megaterium. увеличение 100 х форма бактерий - палочковидные включения поли-βгидроксимасляной кислоты
Препарат Bacillus megaterium. увеличение 100 х МЕТОД ШИРОКОПОЛЬНОЙ МИКРОСКОПИИ МЕТОД ФАЗОВО-КОНТРАСТНОЙ МИКРОСКОПИИ
Препарат Rhodospirillum rubrum. увеличение 100 х форма бактерий - спириллы
Препарат Rhodospirillum rubrum. увеличение 100 х МЕТОД ШИРОКОПОЛЬНОЙ МИКРОСКОПИИ МЕТОД ФАЗОВО-КОНТРАСТНОЙ МИКРОСКОПИИ
ЭЛЕКТРОННАЯ МИКРОФОТОГРАФИЯ форма бактерий - микрококки
ЭЛЕКТРОННАЯ МИКРОФОТОГРАФИЯ форма бактерий - стрептококки
Электронная микрофотография: метод кругового напыления. Vibrio cholerae (Холерный вибрион). клеточная стенка и наружная мембрана жгутик
Электронная микрофотография. Corynebacterium. цитоплазма с рибосомами нуклеоид клеточная стенка плазматическая мембрана периплазматическое простанство
Электронная микрофотография. Chromatium minutissimum. пузырьки фотосинтетической мембраны (хроматофоры) клеточная стенка, наружная мембрана и цитоплазматическое пространство нуклеоид включения серы
Электронная микрофотография. Phodopseudomonas. плазматическая мембрана периплазматическое простанство нуклеоид цитоплазма с рибосомами клеточная стенка наружная мембрана тилакоиды фотосинтетической мембраны
Электронная микрофотография. Halobacterium salinarium. цитоплазма с рибосомами нуклеоид каротиноиды плазматическая мембрана с элементами пурпурной мембраны (бактериородопсином)
КТО ЛЮБИТ ТРУДИТЬСЯ, ТОМУ БЕЗ ДЕЛА НЕ СИДИТСЯ русская пословица
