Структура и стандарты шин ПК Шина (Bus) – совокупность проводников на материнской плате, по которым. происходит обмен информацией между двумя и более устройствами * Шина, связывающая только два устройства, называется портом
Деление по функциональному назначению: используется для обмена информацией между оперативной памятью RAM и CPU Шины вводавывода ► подразделяются на стандартные, локальные, периферийные ◄ Шины ПК Шина памяти Системная шина ▼ предназначена для обмена информацией между CPU и кэш-памятью ◄ Шина кэшпамяти (или шина CPU) используется микросхемами Chipset для пересылки информации к CPU и обратно
Шина Архитектура шины : Контроллер шины Шина управления ▼ Обеспечивает обмен данными между CPU, картами расширения, установленными в слоты, и памятью RAM. Чем выше разрядность шины, тем больше данных может быть передано за один такт и тем выше производительность ПК. ▼ Осуществляет управление процессом обмена данными и служебными сигналами и обычно выполняется в виде отдельной микросхемы либо в виде совместимого набора микросхем — Chipset. Передает ряд служебных сигналов: записи/считывания, готовности к приему/передаче данных, подтверждения приема данных, аппаратного прерывания, управле ния и других, чтобы обеспечить передачу данных. Служит для указания адреса к какому-либо устройству ПК, с которым CPU производит обмен данными. Каждый компонент ПК, каждый регистр ввода/вывода и ячейка RAM имеют свой адрес и входят в общее адресное Шина адреса пространство PC. По шине адреса передается идентификационный код (адрес) отправителя и (или) получателя данных. ▼ Шина данных ▼
Характеристики шины Шина Разрядность ▼ Определяется количеством проводников связи в шине, то есть числом бит, которое может быть передано по шине одновременно. Тактовая частота ▼ Частота, с которой передаются последовательные биты информации по линиям связи. Пропускная способность ▼ Определяется количеством информации, передаваемых по шине за секунду. Пропускная способность шины = Тактовая частота шины Разрядность шины
Системная шина - предназначена для обмена информацией между CPU, памятью и другими устройствами, входящими в систему. К системным шинам относятся: GTL, имеющая разрядность 64 бит, тактовую частоту 66, 100 и 133 МГц; EV 6, спецификация которой позволяет повысить ее тактовую частоту до 377 МГц.

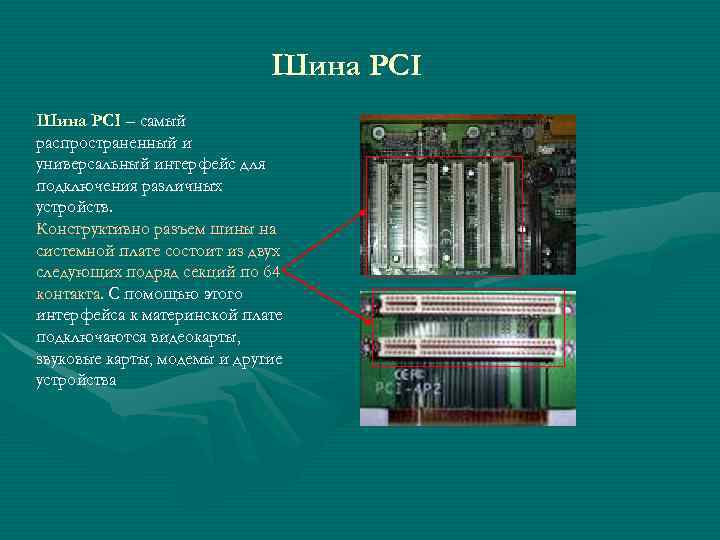

Шина PCI – самый распространенный и универсальный интерфейс для подключения различных устройств. Конструктивно разъем шины на системной плате состоит из двух следующих подряд секций по 64 контакта. С помощью этого интерфейса к материнской плате подключаются видеокарты, звуковые карты, модемы и другие устройства
Архитектура шины PCI

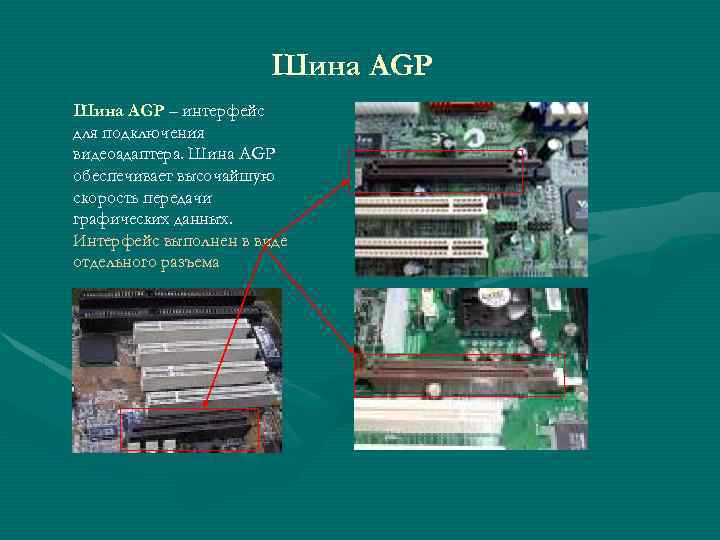

Шина AGP – интерфейс для подключения видеоадаптера. Шина AGP обеспечивает высочайшую скорость передачи графических данных. Интерфейс выполнен в виде отдельного разъема

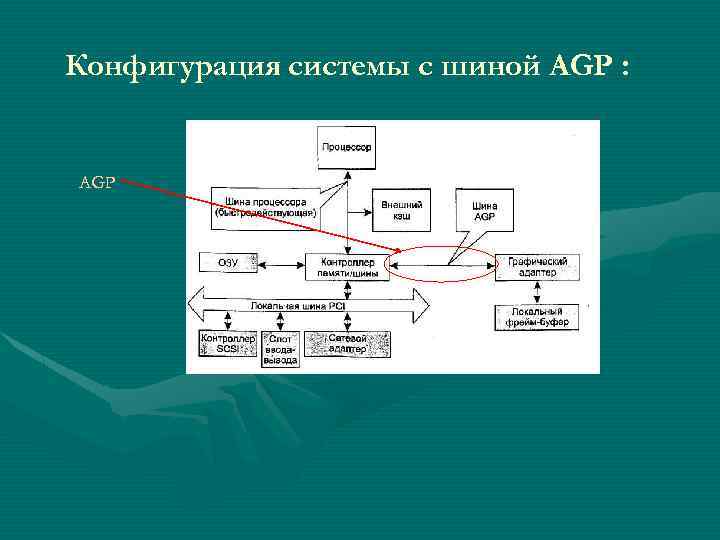

Конфигурация системы с шиной AGP : AGP
Шина SCSI Это универсальные периферийные интерфейсы для любых классов внешних устройств, фактически SCSI является упрощенным вариантом системной шины компьютера
Шина PCI Еxpress • Последовательная системная шина общего назначения. • Как правило, в настольных системах присутствует 1 слот PCI Express 16 x (предназначен для установки видеокарты; заменяет разъем AGP) и до 4 слотов PCI Express 1 x; • серверные платы и платы, предназначенные для рабочих станций, кроме того имеют слоты PCI Express 4 x и 8 x.

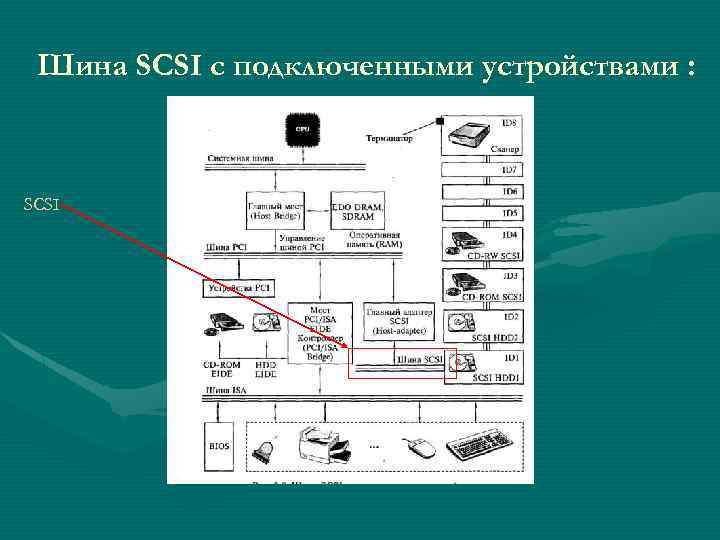

Шина SCSI с подключенными устройствами : SCSI

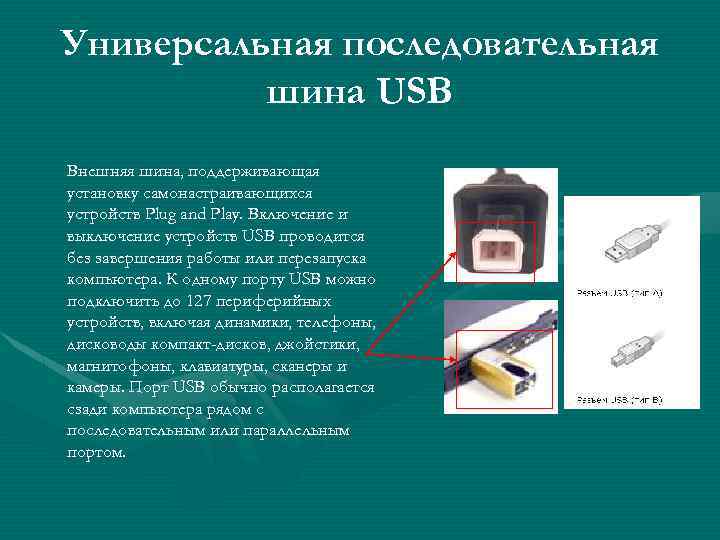

Универсальная последовательная шина USB Внешняя шина, поддерживающая установку самонастраивающихся устройств Plug and Play. Включение и выключение устройств USB проводится без завершения работы или перезапуска компьютера. К одному порту USB можно подключить до 127 периферийных устройств, включая динамики, телефоны, дисководы компакт-дисков, джойстики, магнитофоны, клавиатуры, сканеры и камеры. Порт USB обычно располагается сзади компьютера рядом с последовательным или параллельным портом.
Архитектура шины USB
IEEE 1394 Шина IEEE 1394 предназначена для обмена цифровой информацией между ПК и другими электронными устройствами (цифровыми видеокамерами, DVD), особенно для подключения жестких дисков и устройств обработки аудио- и видеоинформации, а также работы мультимедийных приложений. Шина IEEE 1394 полностью поддерживает технологию Plug & Play, включая возможность установки компонентов без отключения питания ПК.
Основные характеристики шин ввода-вывода Разрядность, бит Тактовая частота, МГц Пропускная способность, Мбайт/с ISA 8 -разрядная 08 8, 33 8, 3 ISA 16 -разрядная 16 8, 33 16, 6 EISA 32 8, 33 33, 3 VLB 32 33 123, 3 PCI 2. 1 64 -разрядная 64 66 528, 3 AGP (1 x) 32 66 262, 6 AGP (2 x) 32 66*2 528, 3 AGP (4 x) 32 66*2 1056, 6 Шина
