Структура и функции ядерной мембраны

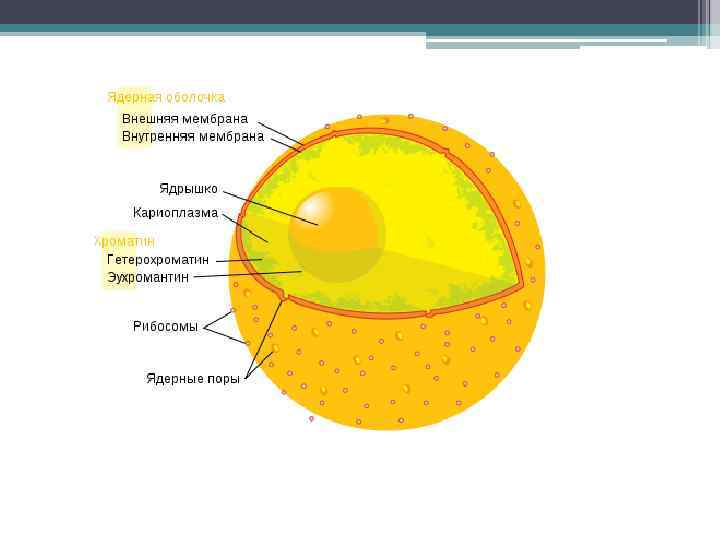

1 — внешняя мембрана ядерной оболочки; 2 — перинуклеарное пространство; 3 — внутренняя мембрана ядерной оболочки; 4 — ядерные поры; 5 — ламины; 6 —хроматин; 7 — мембраны цитоплазмы
Микрофотография поверхности клеточного ядра (метод замораживания —скалывания), полученная с помощью электронного микроскопа 1 — участки комплексов ядерных пор
Строение комплекса поры (схема). 1 — перинуклеарное пространство; 2 — внутренняя ядерная мембрана; 3 — наружная ядерная мембрана; 4 — периферические гранулы; 5 — центральная гранула; 6 — фибриллы, отходящие от гранул; 7 диафрагма поры; 8 — фибриллы хроматина.

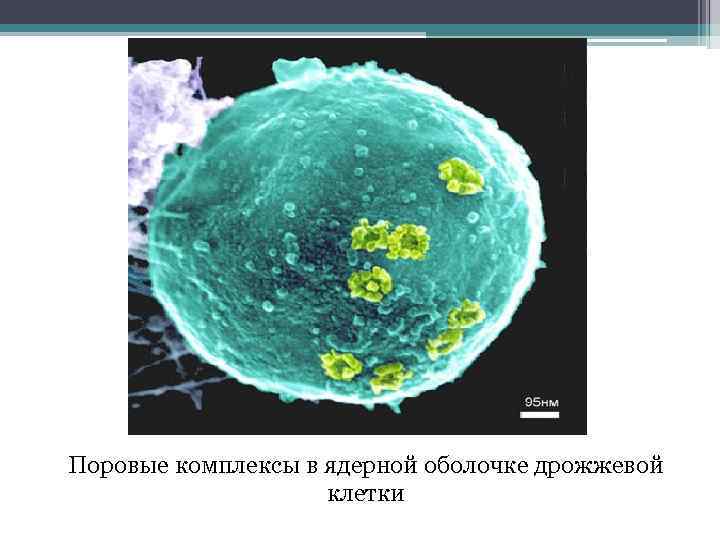

Поровые комплексы в ядерной оболочке дрожжевой клетки

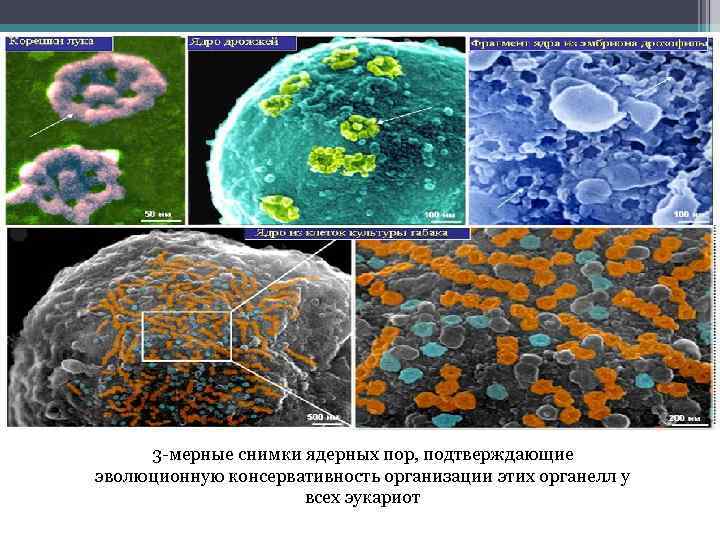

3 -мерные снимки ядерных пор, подтверждающие эволюционную консервативность организации этих органелл у всех эукариот

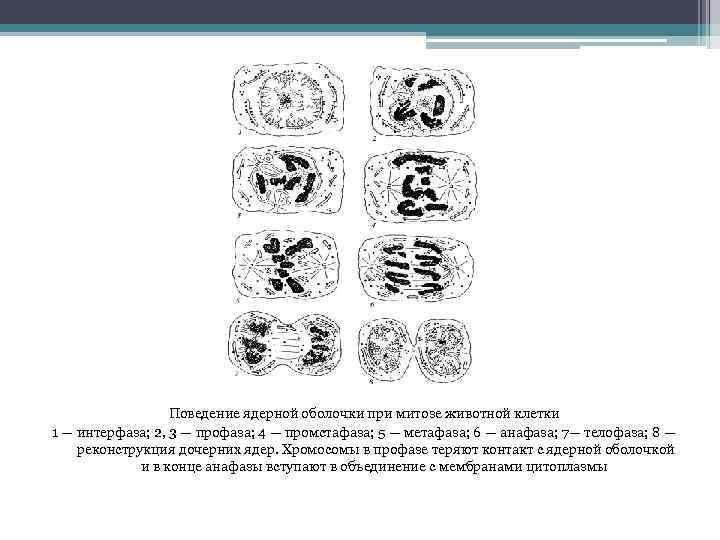

Поведение ядерной оболочки при митозе животной клетки 1 — интерфаза; 2, 3 — профаза; 4 — промстафаза; 5 — метафаза; 6 — анафаза; 7— телофаза; 8 — реконструкция дочерних ядер. Хромосомы в профазе теряют контакт с ядерной оболочкой и в конце анафазы вступают в объединение с мембранами цитоплазмы
