СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ Часть 1 Особенности строительных чертежей

СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ

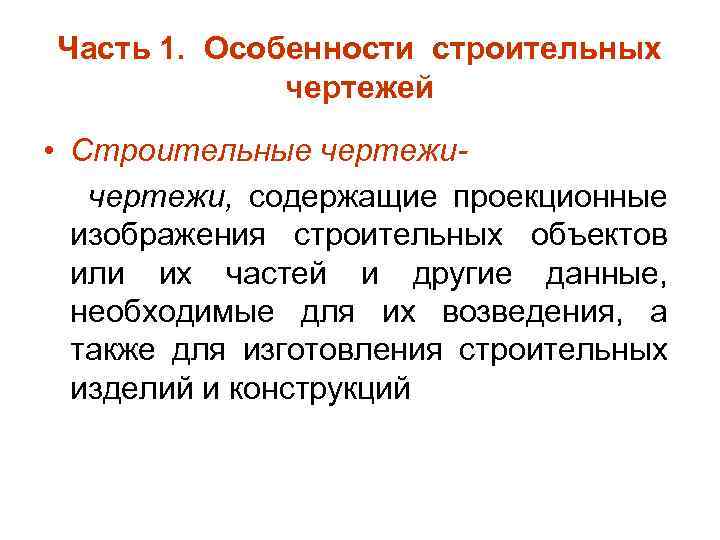

Часть 1. Особенности строительных чертежей • Строительные чертежи, содержащие проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения, а также для изготовления строительных изделий и конструкций

Типы строительных объектов • Гражданские здания (жилые и общественные) предназначены для обслуживания бытовых и общественных потребностей человека (жилые дома, общежития, театры, школы, больницы и т. д. ). • Промышленные здания предназначены для размещения орудий производства и выполнения трудовых процессов (фабрики, заводы, гаражи, электростанции, котельные и т. д. ).

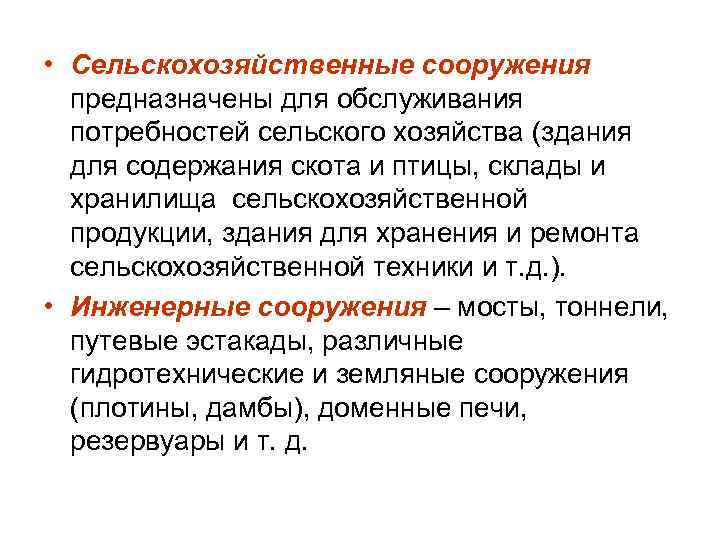

• Сельскохозяйственные сооружения предназначены для обслуживания потребностей сельского хозяйства (здания для содержания скота и птицы, склады и хранилища сельскохозяйственной продукции, здания для хранения и ремонта сельскохозяйственной техники и т. д. ). • Инженерные сооружения – мосты, тоннели, путевые эстакады, различные гидротехнические и земляные сооружения (плотины, дамбы), доменные печи, резервуары и т. д.

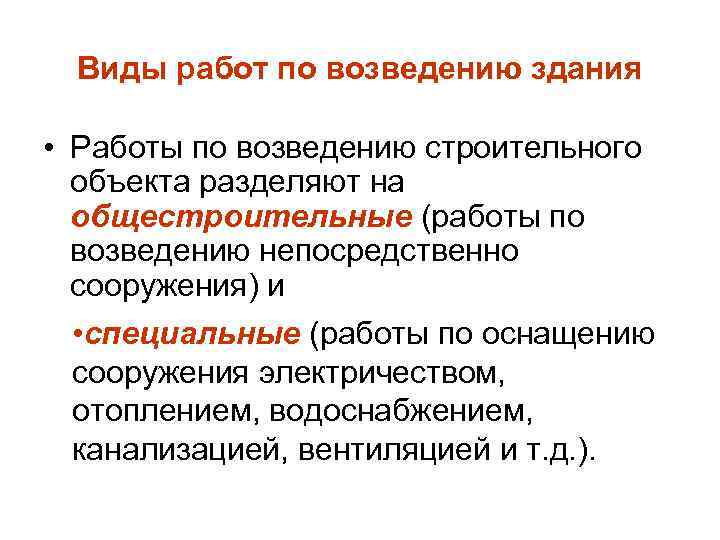

Виды работ по возведению здания • Работы по возведению строительного объекта разделяют на общестроительные (работы по возведению непосредственно сооружения) и • специальные (работы по оснащению сооружения электричеством, отоплением, водоснабжением, канализацией, вентиляцией и т. д. ).

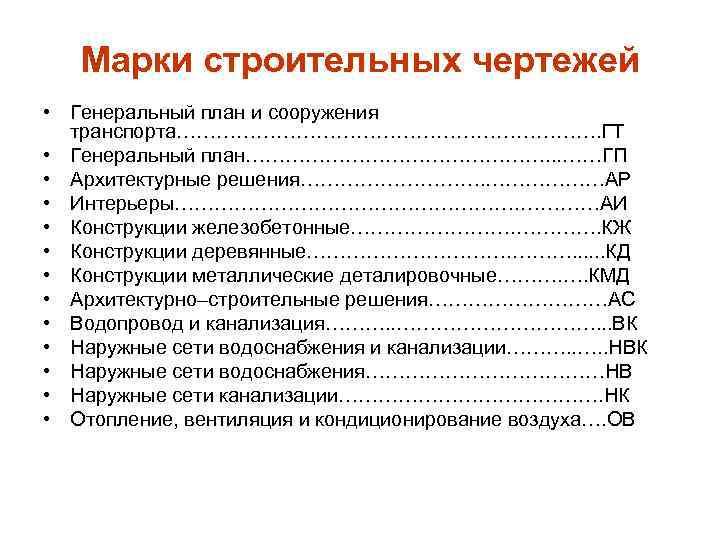

Марки строительных чертежей • Генеральный план и сооружения транспорта……………………………. ГТ • Генеральный план……………………. . . ……ГП • Архитектурные решения………………АР • Интерьеры………………………АИ • Конструкции железобетонные…………. КЖ • Конструкции деревянные……………. . . КД • Конструкции металлические деталировочные………. …. КМД • Архитектурно–строительные решения……………АС • Водопровод и канализация………. . ……………. . . ВК • Наружные сети водоснабжения и канализации………. . НВК • Наружные сети водоснабжения………………НВ • Наружные сети канализации…………………. НК • Отопление, вентиляция и кондиционирование воздуха…. ОВ

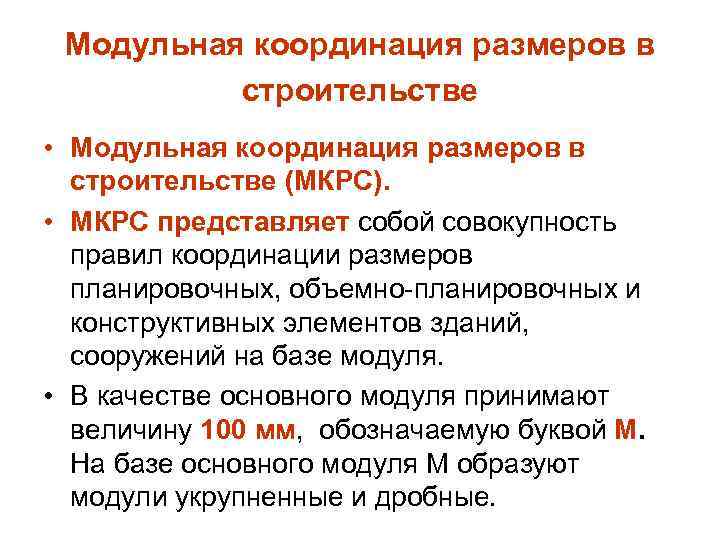

Модульная координация размеров в строительстве • Модульная координация размеров в строительстве (МКРС). • МКРС представляет собой совокупность правил координации размеров планировочных, объемно-планировочных и конструктивных элементов зданий, сооружений на базе модуля. • В качестве основного модуля принимают величину 100 мм, обозначаемую буквой М. На базе основного модуля М образуют модули укрупненные и дробные.

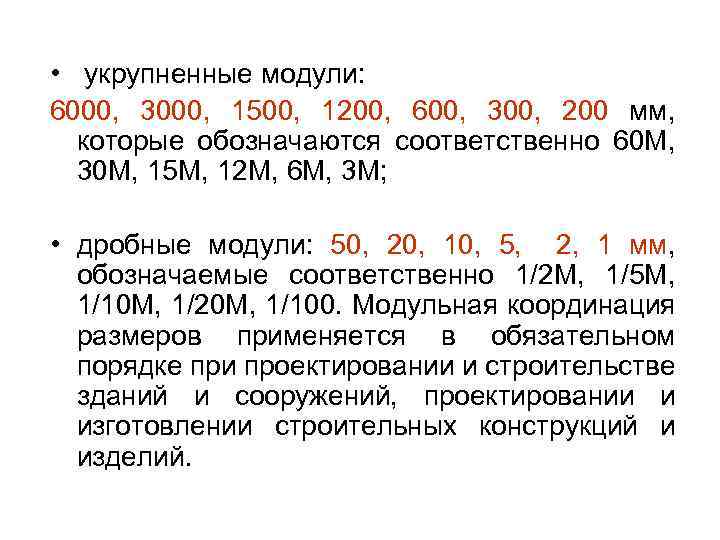

• укрупненные модули: 6000, 3000, 1500, 1200, 600, 300, 200 мм, которые обозначаются соответственно 60 М, 30 М, 15 М, 12 М, 6 М, 3 М; • дробные модули: 50, 20, 10, 5, 2, 1 мм, обозначаемые соответственно 1/2 М, 1/5 М, 1/10 М, 1/20 М, 1/100. Модульная координация размеров применяется в обязательном порядке при проектировании и строительстве зданий и сооружений, проектировании и изготовлении строительных конструкций и изделий.

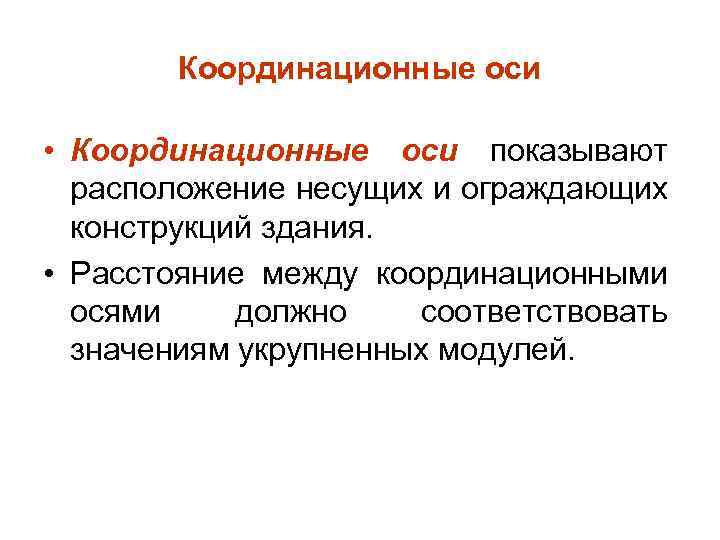

Координационные оси • Координационные оси показывают расположение несущих и ограждающих конструкций здания. • Расстояние между координационными осями должно соответствовать значениям укрупненных модулей.

Обозначение координационных осей • Координационные оси наносят тонкими штрихпунктирными линиями с длинными штрихами, обозначают их арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6– 12 мм. • Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством

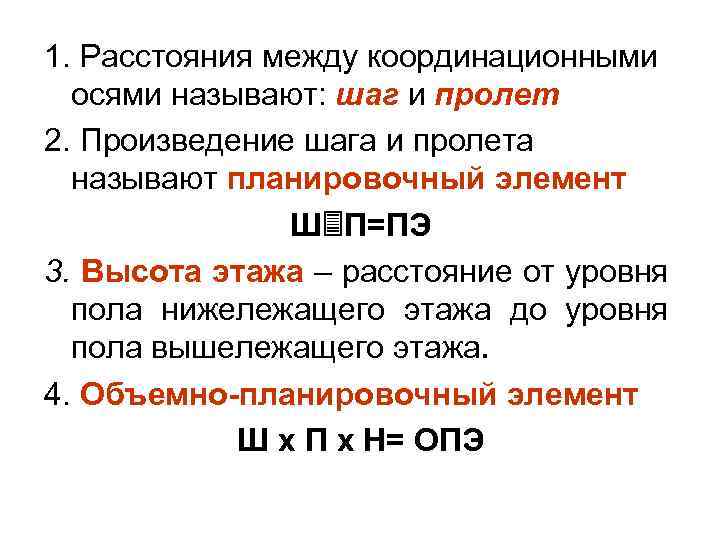

1. Расстояния между координационными осями называют: шаг и пролет 2. Произведение шага и пролета называют планировочный элемент Ш П=ПЭ 3. Высота этажа – расстояние от уровня пола нижележащего этажа до уровня пола вышележащего этажа. 4. Объемно-планировочный элемент Ш x П x Н= ОПЭ

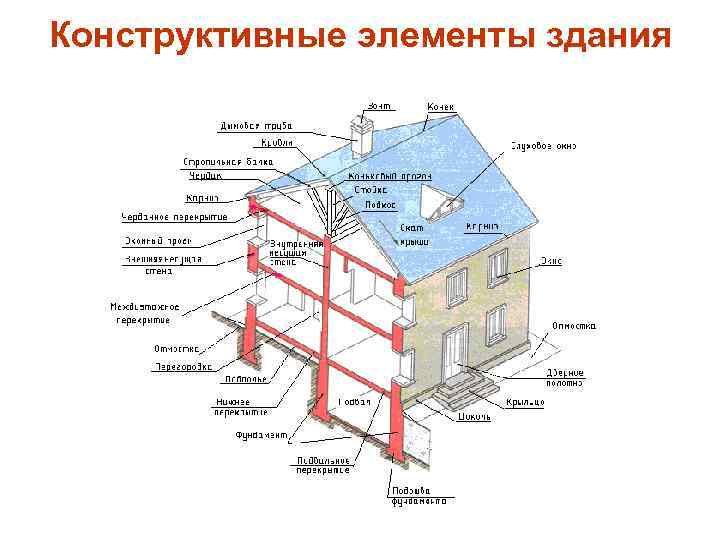

Конструктивные элементы здания

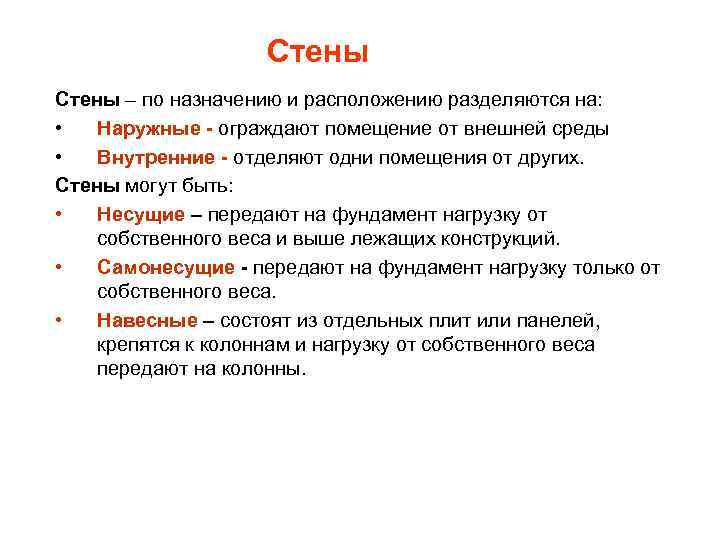

Стены – по назначению и расположению разделяются на: • Наружные - ограждают помещение от внешней среды • Внутренние - отделяют одни помещения от других. Стены могут быть: • Несущие – передают на фундамент нагрузку от собственного веса и выше лежащих конструкций. • Самонесущие - передают на фундамент нагрузку только от собственного веса. • Навесные – состоят из отдельных плит или панелей, крепятся к колоннам и нагрузку от собственного веса передают на колонны.

Особенности формирования стен из кирпича • Толщины стен и простенков из стандартного кирпича могут иметь следующие значения: 380 мм – при кладке стен в 1, 5 кирпича, 510 мм – при кладке стен в 2 кирпича, 640 мм – при кладке стен в 2, 5 кирпича, 770 мм – прикладке в три кирпича

Привязка стен к координационным осям • Конструктивные элементы здания – несущие, самонесущие, навесные стены – привязывают к координационным осям. Привязка определяется расстоянием от координационной оси до координационной плоскости элемента здания.

Особенности простановки размеров на строительных чертежах • На строительных чертежах размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде толстых основных линий длиной 2 4 мм. • Засечку наклоняют вправо под углом 45 о к размерной линии, при этом размерные линии должны выступать за крайние выносные линии на 1– 3 мм.

Простановка высотных отметок Высотные отметки уровней элементов конструкций обозначают условным знаком. • Высотные отметки проставляют в метрах с тремя десятичными знаками после запятой. • За “нулевую” отметку принимают уровень пола первого этажа и указывают нулевую отметку без знака. Высотные отметки выше нулевой указывают со знаком “+”, высотные отметки ниже нулевой указывают со знаком “ ” •

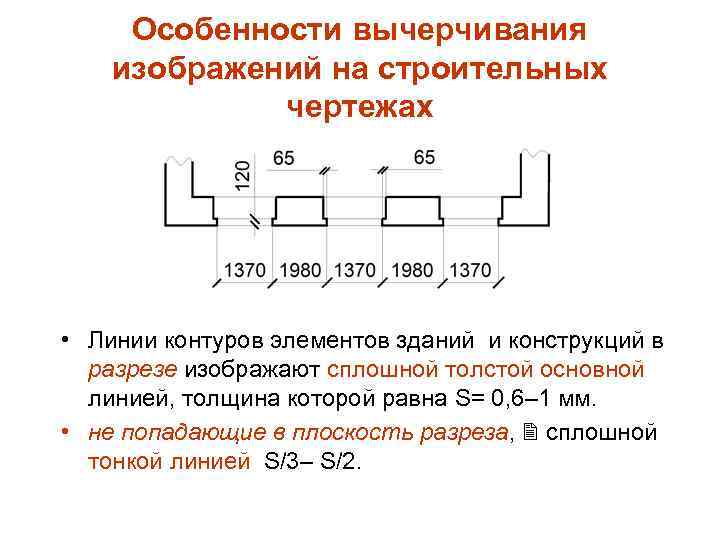

Особенности вычерчивания изображений на строительных чертежах • Линии контуров элементов зданий и конструкций в разрезе изображают сплошной толстой основной линией, толщина которой равна S= 0, 6– 1 мм. • не попадающие в плоскость разреза, сплошной тонкой линией S/3– S/2.

Часть 2 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ ЧЕРТЕЖ

Масштабы изображений на чертежах марки АР • планы этажей, разрезы, фасады 1: 100, 1: 200, 1: 50 • планы кровли, полов 1: 1000, 1: 500, 1: 200 • фрагменты планов, фасадов 1: 100, 1: 50 • узлы…………… 10, 1: 20, 1: 5

План этажа • План этажа - изображение здания, мысленно рассеченного горизонтальной плоскостью на уровне оконных и дверных проемов или на высоте 1/3 высоты этажа

Последовательность вычерчивания плана этажа 1. Наносим координационные оси и их обозначения.

2. Наносим толщину наружных стен, (вычерчиваем колонны, столбы), внутренних капитальных стен в соответствии с привязкой элементов к осям. 3. Вычерчиваем перегородки

4. Наносим оконные и дверные проемы в стенах и перегородках, используя спецификацию окон и дверей. 5. Наносим сантехническое и прочее оборудование.

Изображение оконных проемов на плане • На планах этажей допускается указывать марки заполнения оконных проемов. Для проемов с четвертями размеры показывают по наименьшей величине проема – просвет окна. Величина просвета окна определяется по формуле: • Ширина окна – (1/4 кирпича слева + 1/4 кирпича справа)мм.

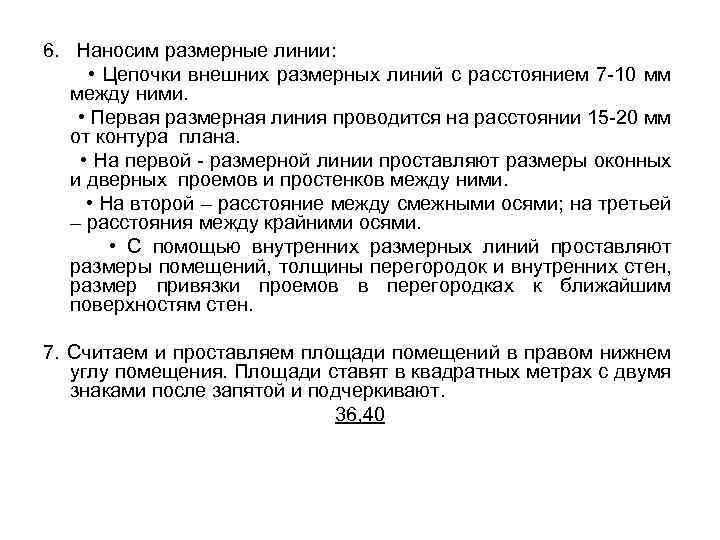

6. Наносим размерные линии: • Цепочки внешних размерных линий с расстоянием 7 -10 мм между ними. • Первая размерная линия проводится на рaсстоянии 15 -20 мм от контура плана. • На первой - размерной линии проставляют размеры оконных и дверных проемов и простенков между ними. • На второй – расстояние между смежными осями; на третьей – расстояния между крайними осями. • С помощью внутренних размерных линий проставляют размеры помещений, толщины перегородок и внутренних стен, размер привязки проемов в перегородках к ближайшим поверхностям стен. 7. Считаем и проставляем площади помещений в правом нижнем углу помещения. Площади ставят в квадратных метрах с двумя знаками после запятой и подчеркивают. 36, 40

Простановка высотных отметок на плане этажа • На плане указывают высотные отметки участков, расположенных на разных уровнях. Высотные отметки проставляют в метрах с тремя знаками после запятой, на плане высотные отметки проставляют в прямоугольнике

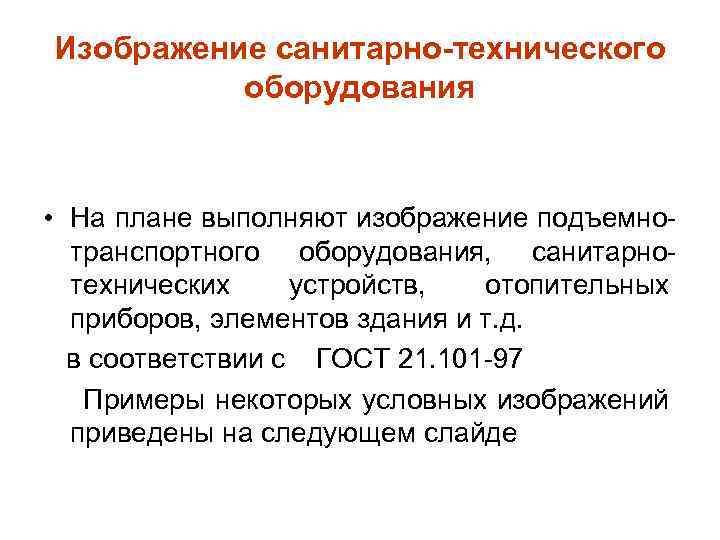

Изображение санитарно-технического оборудования • На плане выполняют изображение подъемнотранспортного оборудования, санитарнотехнических устройств, отопительных приборов, элементов здания и т. д. в соответствии с ГОСТ 21. 101 -97 Примеры некоторых условных изображений приведены на следующем слайде

Изображение лестничных маршей Лестница Примеча ние: стрелкой указано направление подъема марша Нижний марш Промежуточ ный марш Верхний марш

Над изображением плана помещают его название

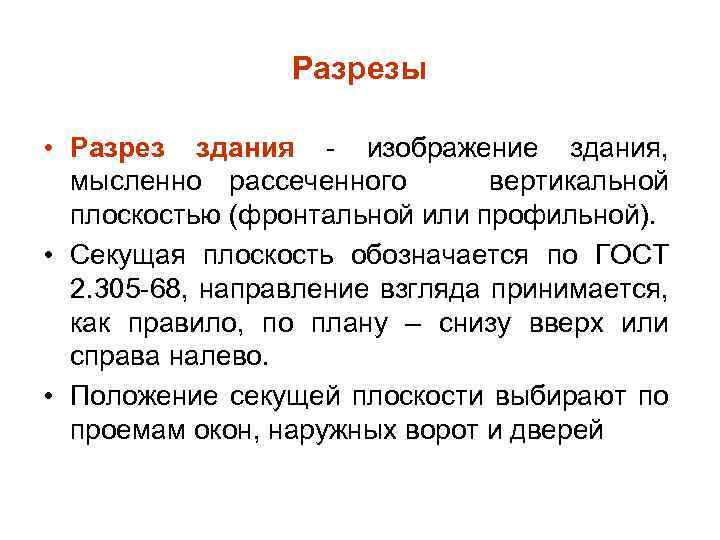

Разрезы • Разрез здания - изображение здания, мысленно рассеченного вертикальной плоскостью (фронтальной или профильной). • Секущая плоскость обозначается по ГОСТ 2. 305 -68, направление взгляда принимается, как правило, по плану – снизу вверх или справа налево. • Положение секущей плоскости выбирают по проемам окон, наружных ворот и дверей

Последовательность вычерчивания разреза а в б г

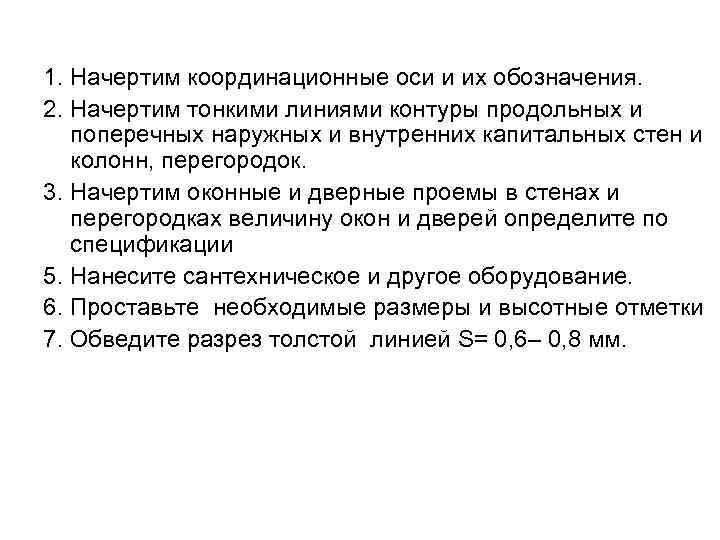

1. Начертим координационные оси и их обозначения. 2. Начертим тонкими линиями контуры продольных и поперечных наружных и внутренних капитальных стен и колонн, перегородок. 3. Начертим оконные и дверные проемы в стенах и перегородках величину окон и дверей определите по спецификации 5. Нанесите сантехническое и другое оборудование. 6. Проставьте необходимые размеры и высотные отметки 7. Обведите разрез толстой линией S= 0, 6– 0, 8 мм.

Изображение окон на разрезе • Для проемов с четвертями размеры указывают по наименьшей величине проема

Изображение лестничных маршей • Лестницы – несущие конструкции состоящие из наклонных ступенчатых элементов – лестничных маршей и горизонтальных плоскостных элементов –лестничных площадок

• Горизонтальная часть ступени называется проступью, вертикальная – подступенком. • Обычно соотношение размеров проступи и подступенка 2: 1. Размер проступи может быть равен 300 мм, а подступенка – 150 мм. • По существующим нормам число ступеней в одном марше должно быть не более 16 или не менее трех.

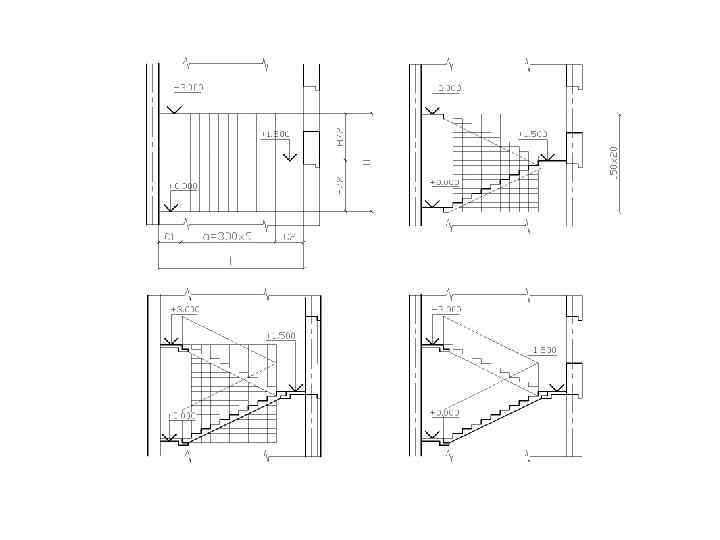

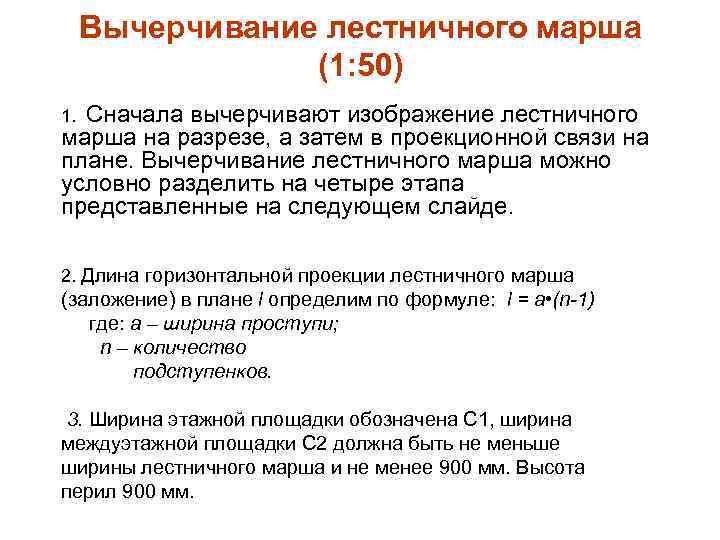

Вычерчивание лестничного марша (1: 50) Сначала вычерчивают изображение лестничного марша на разрезе, а затем в проекционной связи на плане. Вычерчивание лестничного марша можно условно разделить на четыре этапа представленные на следующем слайде. 1. 2. Длина горизонтальной проекции лестничного марша (заложение) в плане l определим по формуле: l = а • (n-1) где: а – ширина проступи; n – количество подступенков. 3. Ширина этажной площадки обозначена С 1, ширина междуэтажной площадки С 2 должна быть не меньше ширины лестничного марша и не менее 900 мм. Высота перил 900 мм.

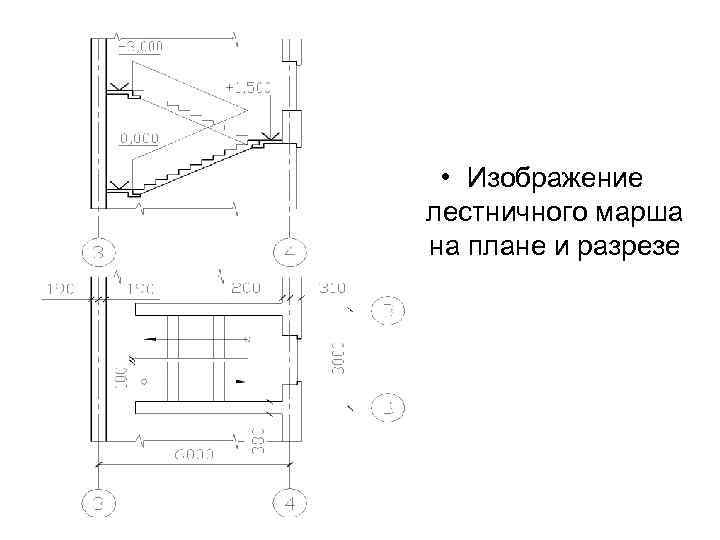

• Изображение лестничного марша на плане и разрезе

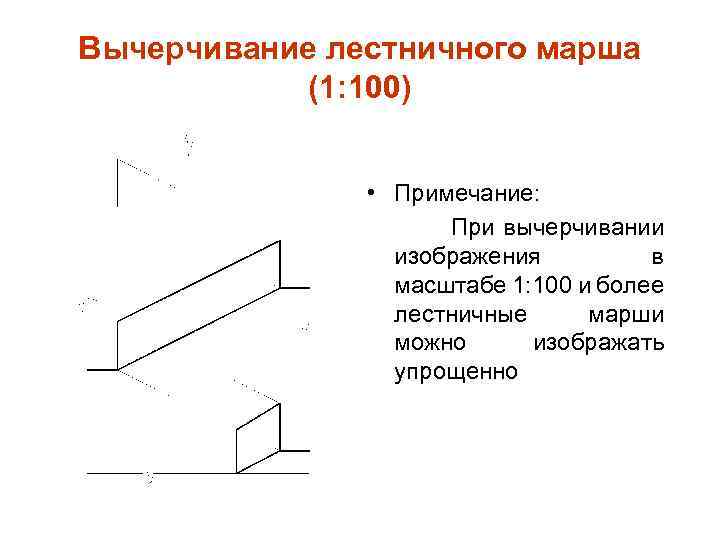

Вычерчивание лестничного марша (1: 100) • Примечание: При вычерчивании изображения в масштабе 1: 100 и более лестничные марши можно изображать упрощенно

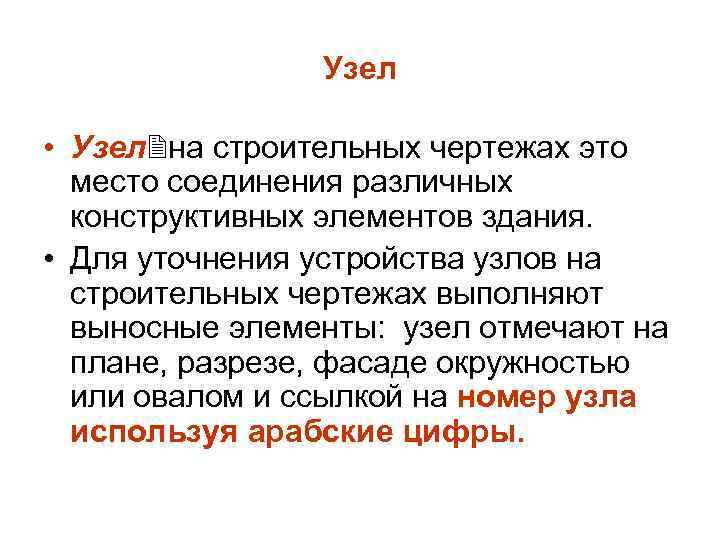

Узел • Узел на строительных чертежах это место соединения различных конструктивных элементов здания. • Для уточнения устройства узлов на строительных чертежах выполняют выносные элементы: узел отмечают на плане, разрезе, фасаде окружностью или овалом и ссылкой на номер узла используя арабские цифры.

1 • Узел на архитектурностроительном чертеже

Многослойные элементы • Для уточнения конструкций покрытий, кровли, отмостки и других многослойных конструкций делают выноски в виде "этажерок". Последовательность надписей к отдельным слоям должна соответствовать последовательности их изображения на чертеже сверху вниз либо в направлении стрелки

Фасады • Фасадом называется вид здания спереди, сбоку или сзади • Вид на здание спереди, со стороны улицы или площади, называют главным фасадом • Со стороны двора – дворовым, а виды сбоку – торцевыми фасадами

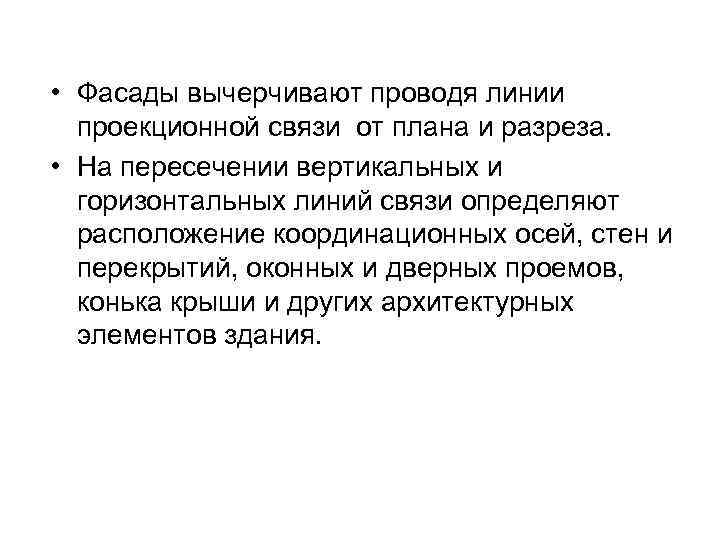

• Фасады вычерчивают проводя линии проекционной связи от плана и разреза. • На пересечении вертикальных и горизонтальных линий связи определяют расположение координационных осей, стен и перекрытий, оконных и дверных проемов, конька крыши и других архитектурных элементов здания.

Последовательность вычерчивания фасада

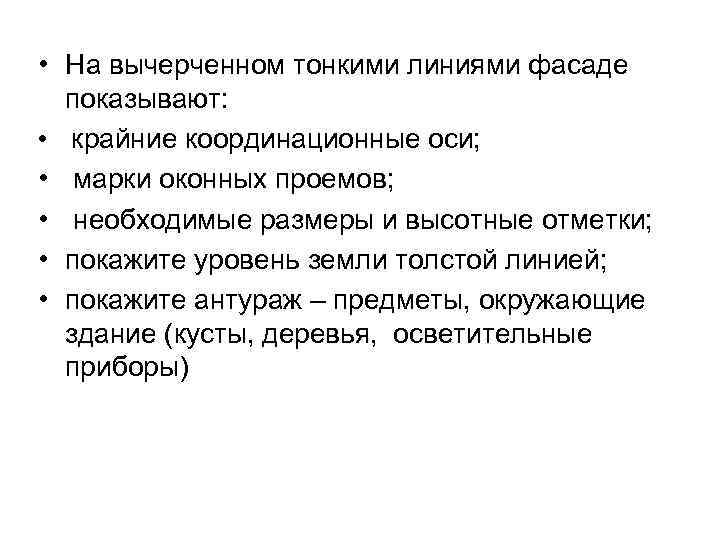

• На вычерченном тонкими линиями фасаде показывают: • крайние координационные оси; • марки оконных проемов; • необходимые размеры и высотные отметки; • покажите уровень земли толстой линией; • покажите антураж – предметы, окружающие здание (кусты, деревья, осветительные приборы)

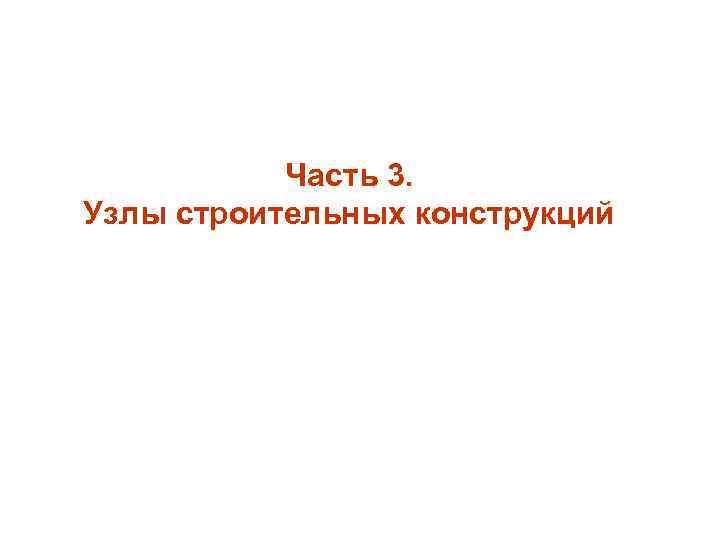

Часть 3. Узлы строительных конструкций

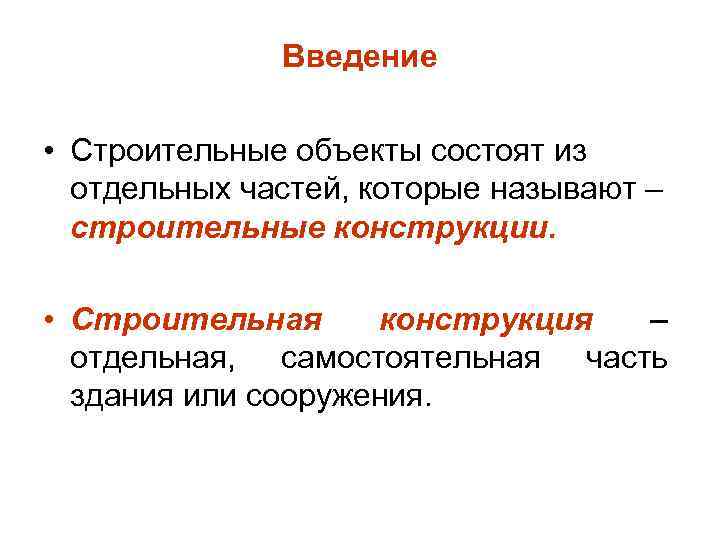

Введение • Строительные объекты состоят из отдельных частей, которые называют – строительные конструкции. • Строительная конструкция – отдельная, самостоятельная часть здания или сооружения.

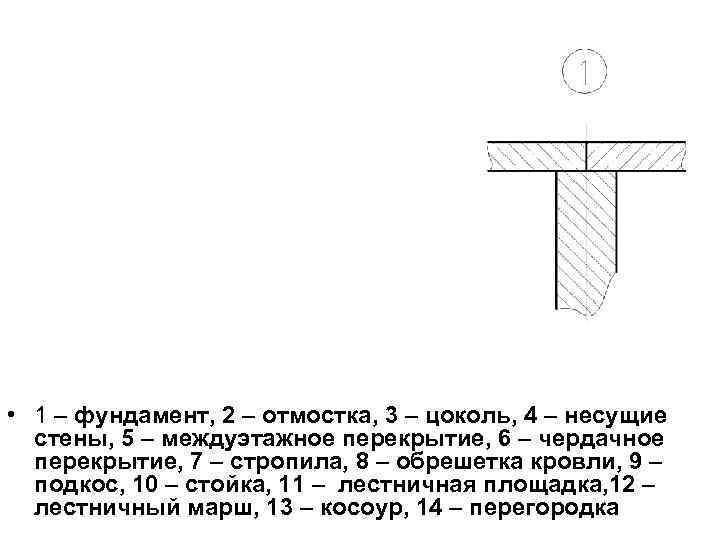

• 1 – фундамент, 2 – отмостка, 3 – цоколь, 4 – несущие стены, 5 – междуэтажное перекрытие, 6 – чердачное перекрытие, 7 – стропила, 8 – обрешетка кровли, 9 – подкос, 10 – стойка, 11 – лестничная площадка, 12 – лестничный марш, 13 – косоур, 14 – перегородка

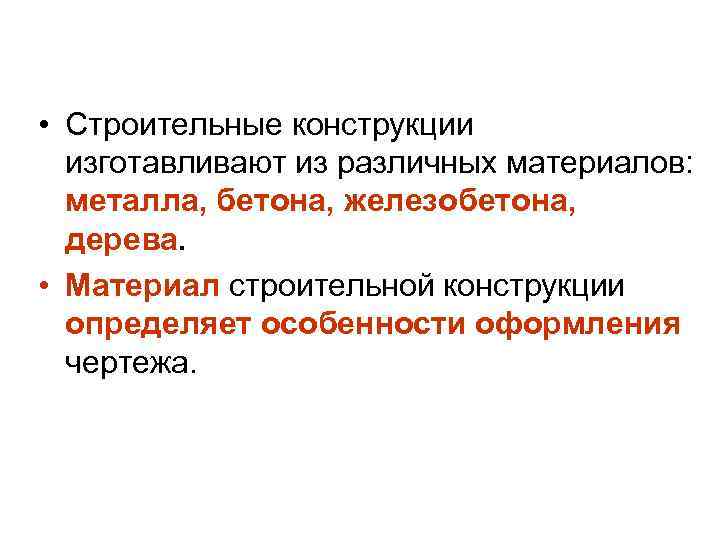

• Строительные конструкции изготавливают из различных материалов: металла, бетона, железобетона, дерева. • Материал строительной конструкции определяет особенности оформления чертежа.

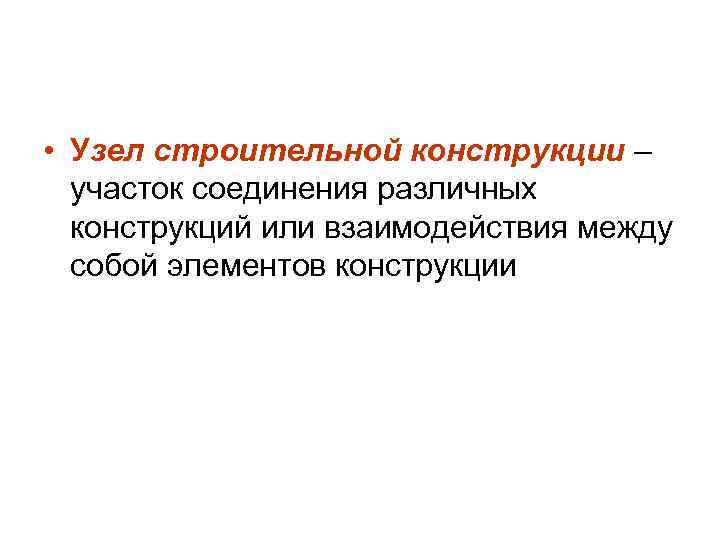

• Узел строительной конструкции – участок соединения различных конструкций или взаимодействия между собой элементов конструкции

Обозначение узлов Номер узла замаркированного на данном чертеже Номер листа, на котором узел замаркирован • При изображении узла соответствующее место отмечают на фасаде, плане или разрезе замкнутой сплошной тонкой линией (как правило, окружностью) с обозначением на полке линиивыноски порядкового номера узла арабской цифрой • Над изображением узла указывают в кружке его порядковый номер. Диаметр кружка для обозначения узла 12 -14 мм. Если узел помещен на другом листе, то в кружке в числителе указывают номер узла, а в знаменателе номер листа.

Узел металлической конструкции • Металлические конструкции широко применяют в строительстве мостов, крытых торговых и развлекательных центров, производственных зданий и др. • Рабочие чертежи металлических конструкций объединяют в комплект чертежей под маркой – КМД согласно ГОСТ 21. 101– 97.

• Расположение изображений на чертежах металлических конструкций отлично от расположения их на других чертежах.

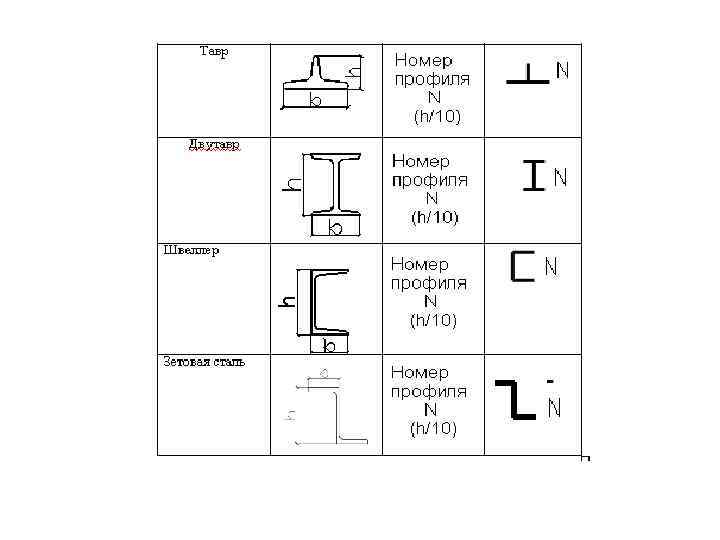

Профили проката стали • Металлические конструкции изготавливают в основном из стального проката стали. • Форма поперечного сечения прокатной стали определяет ее профиль и название.

Наименов. стали Профили Размеры указываемые на чертеже Угловая равнополочная Угловая неравнополочная Полоса Изображение на чертеже axc axbxc axbx c Bxб

Типы сварных швов. Стыковой сварной шов Стыковые швы: а – монтажный со скосом двух кромок на одной из свариваемых деталей, усиление шва снято с лицевой стороны шва с шероховатостью поверхности Ra 6. 3, сварка ручная дуговая; б – по замкнутому контуру, без подготовки кромок, сварка ручная дуговая; в – с отбортовкой двух кромок, сварка в среде инертных газов неплавящимся электродом с присадочным материалом

Угловой сварной шов Швы угловые: а – монтажный, без подготовки кромок свариваемых деталей, катет шва 5 мм, наплывы и неровности шва обработаны с шероховатостью Ra 12. 5 с плавным переходом к основному металлу, сварка ручная дуговая; б – с односторонним скосом кромки одной из свариваемых деталей, сварка в среде инертных газов неплавящимся электродом с присадочным металлом

Тавровый сварной шов Тавровые швы: • а – односторонний без подготовки кромок, прерывистый цепной, длина проваренного участка 20 мм, шаг 50 мм, катет шва 4 мм, сварка ручная дуговая; • б – двусторонний без подготовки кромок, прерывистый с шахматным расположением, длина проваренного участка 20 мм, шаг 60 мм, катет шва 4 мм, сварка ручная дуговая

Нахлесточный сварной шов Нахлесточные швы: • а – односторонний без подготовки кромок, выполняется по незамкнутому контуру, катет шва 5 мм, сварка в среде углекислого газа плавящимся электродом; • б – двусторонний без подготовки кромок, катет шва 5 мм, сварка ручная дуговая

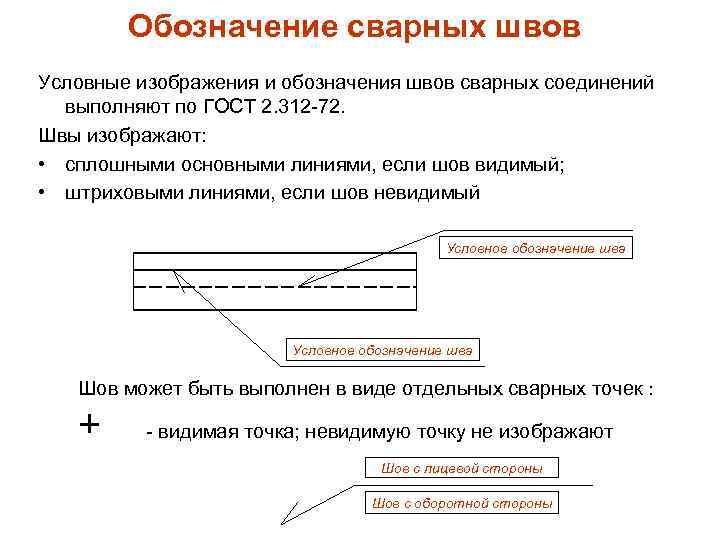

Обозначение сварных швов Условные изображения и обозначения швов сварных соединений выполняют по ГОСТ 2. 312 -72. Швы изображают: • сплошными основными линиями, если шов видимый; • штриховыми линиями, если шов невидимый Условное обозначение шва Шов может быть выполнен в виде отдельных сварных точек : + - видимая точка; невидимую точку не изображают Шов с лицевой стороны Шов с оборотной стороны

Условное обозначение сварного шва Знак “дефис” Место расположения знаков монтажного шва и шва по замкнутой линии Цифрами обозначены: 1. Обозначение стандарта на типы и конструктивные элементы швов сварных соединений. Например: ГОСТ 14771 -76. 2. Буквенно–цифровое обозначение шва по стандарту на типы и конструктивные элементы швов сварных соединений. Например: Т 3. 3. Условное обозначение способа сварки по стандарту. Например: ПИП.

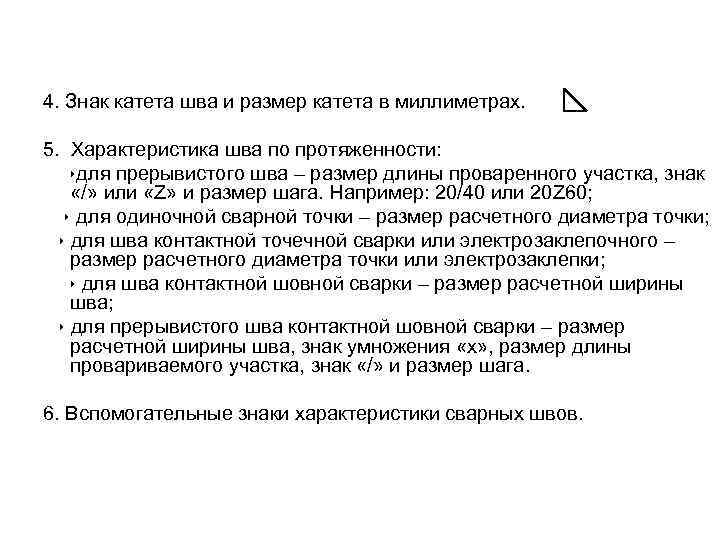

4. Знак катета шва и размер катета в миллиметрах. 5. Характеристика шва по протяженности: для прерывистого шва – размер длины проваренного участка, знак «/» или «Z» и размер шага. Например: 20/40 или 20 Z 60; для одиночной сварной точки – размер расчетного диаметра точки; для шва контактной точечной сварки или электрозаклепочного – размер расчетного диаметра точки или электрозаклепки; для шва контактной шовной сварки – размер расчетной ширины шва; для прерывистого шва контактной шовной сварки – размер расчетной ширины шва, знак умножения «х» , размер длины провариваемого участка, знак «/» и размер шага. 6. Вспомогательные знаки характеристики сварных швов.

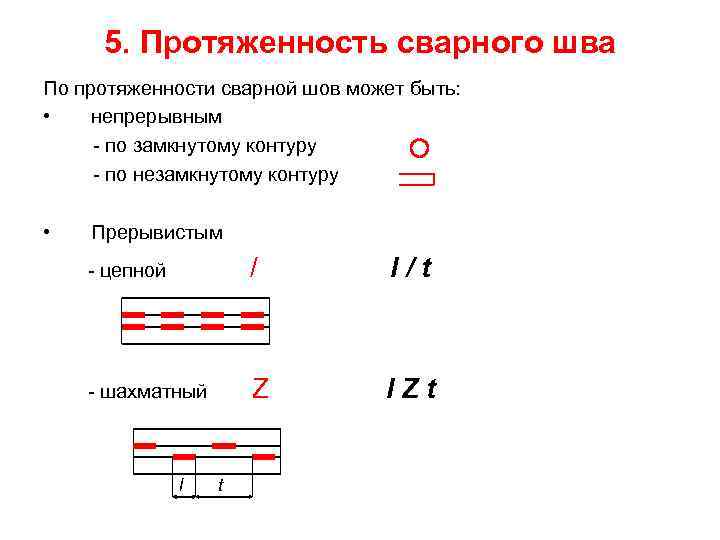

5. Протяженность сварного шва По протяженности сварной шов может быть: • непрерывным - по замкнутому контуру - по незамкнутому контуру • Прерывистым - цепной / l/t - шахматный Z l. Zt l t

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ СОЕДИНЕНИЙ СТАНДАРТНЫМИ КРЕПЕЖНЫМИ ДЕТАЛЯМИ

Пример чертежа узла металлической конструкции

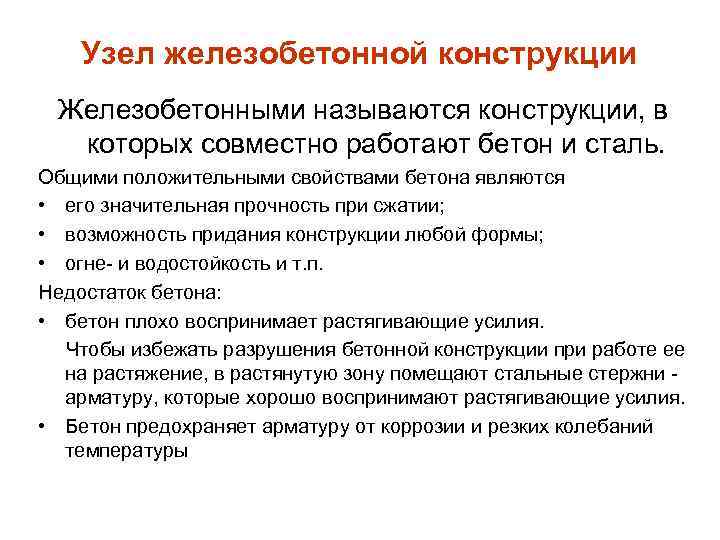

Узел железобетонной конструкции Железобетонными называются конструкции, в которых совместно работают бетон и сталь. Общими положительными свойствами бетона являются • его значительная прочность при сжатии; • возможность придания конструкции любой формы; • огне- и водостойкость и т. п. Недостаток бетона: • бетон плохо воспринимает растягивающие усилия. Чтобы избежать разрушения бетонной конструкции при работе ее на растяжение, в растянутую зону помещают стальные стержни арматуру, которые хорошо воспринимают растягивающие усилия. • Бетон предохраняет арматуру от коррозии и резких колебаний температуры

Виды арматуры • Рабочая - воспринимает основные растягивающие усилия; • Распределительная – служит для равномерного распределения нагрузки; • Хомуты и поперечные стержни –обеспечивают неизменное положение рабочих стержней; • Монтажная арматура – обеспечивает заданное положение хомутов и распределительной арматуры; • Закладные детали – необходимы при монтаже для соединения отдельных элементов конструкций

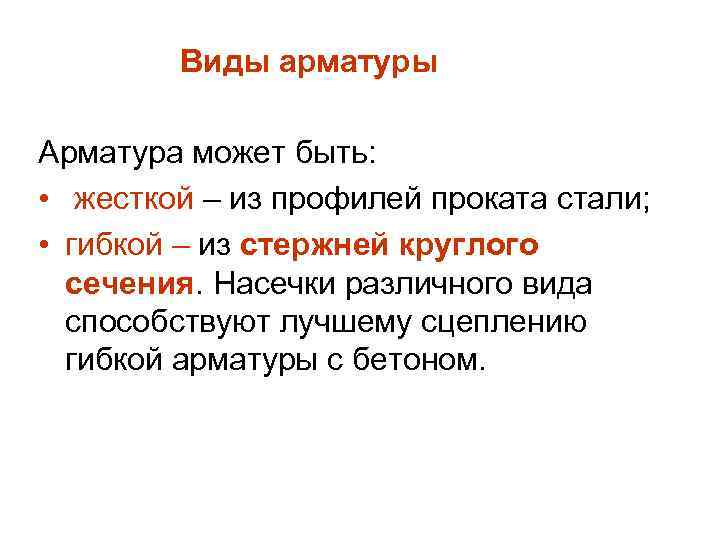

Виды арматуры Арматура может быть: • жесткой – из профилей проката стали; • гибкой – из стержней круглого сечения. Насечки различного вида способствуют лучшему сцеплению гибкой арматуры с бетоном.

Виды арматуры Из стержней сваривают: • сетки –плоские или рулонных. Сетки обозначают С; • каркасы – плоские или пространственные • Каркасы обозначают КР и КП

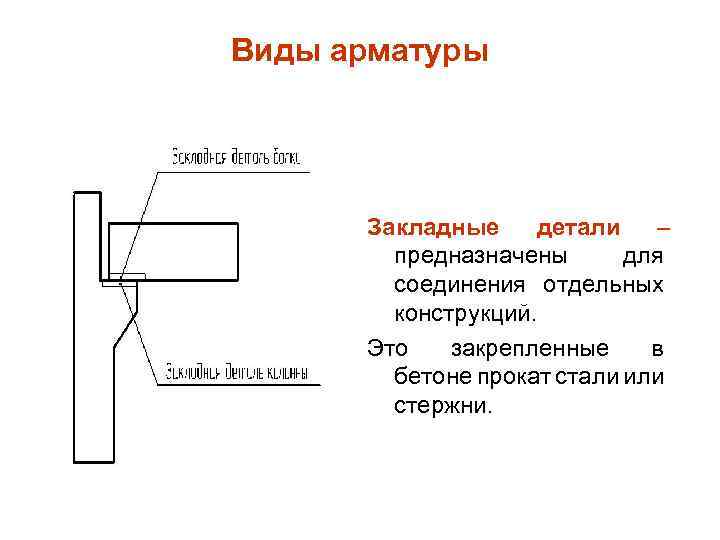

Виды арматуры Закладные детали – предназначены для соединения отдельных конструкций. Это закрепленные в бетоне прокат стали или стержни.

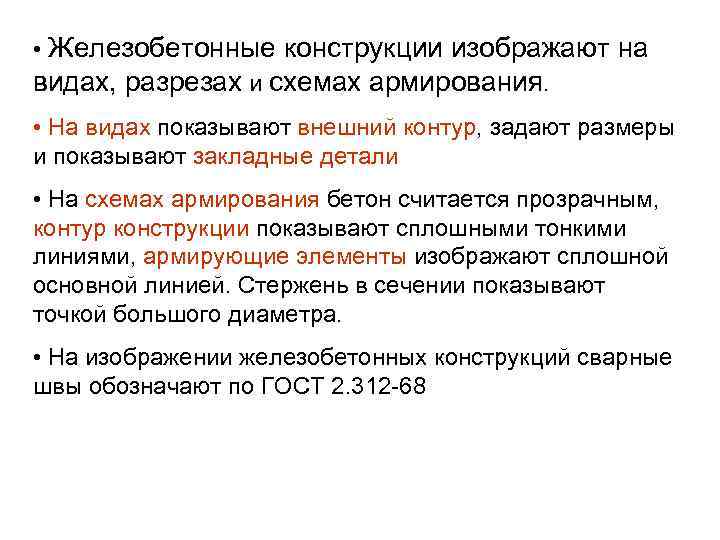

• Железобетонные конструкции изображают на видах, разрезах и схемах армирования. • На видах показывают внешний контур, задают размеры и показывают закладные детали • На схемах армирования бетон считается прозрачным, контур конструкции показывают сплошными тонкими линиями, армирующие элементы изображают сплошной основной линией. Стержень в сечении показывают точкой большого диаметра. • На изображении железобетонных конструкций сварные швы обозначают по ГОСТ 2. 312 -68

Виды и схема армирования железобетонной конструкции

Пример чертежа узла железобетонной конструкции

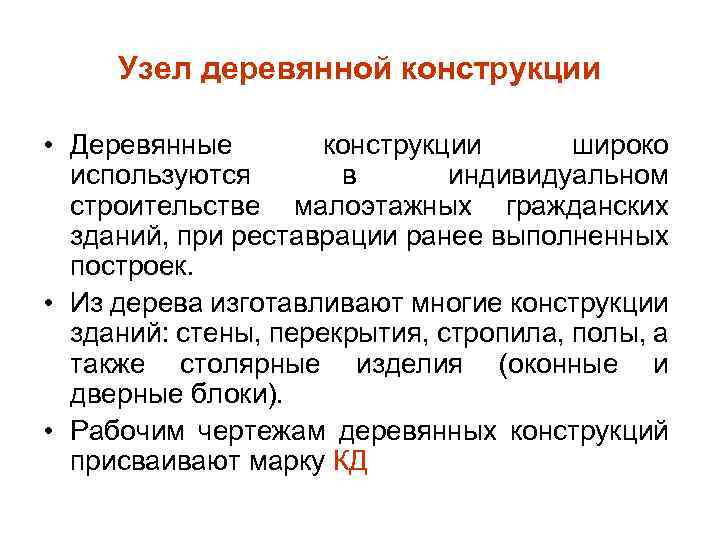

Узел деревянной конструкции • Деревянные конструкции широко используются в индивидуальном строительстве малоэтажных гражданских зданий, при реставрации ранее выполненных построек. • Из дерева изготавливают многие конструкции зданий: стены, перекрытия, стропила, полы, а также столярные изделия (оконные и дверные блоки). • Рабочим чертежам деревянных конструкций присваивают марку КД

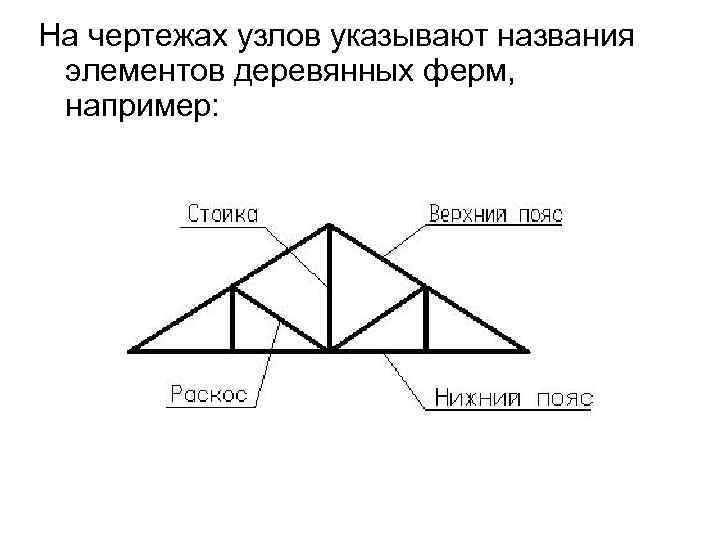

На чертежах узлов указывают названия элементов деревянных ферм, например:

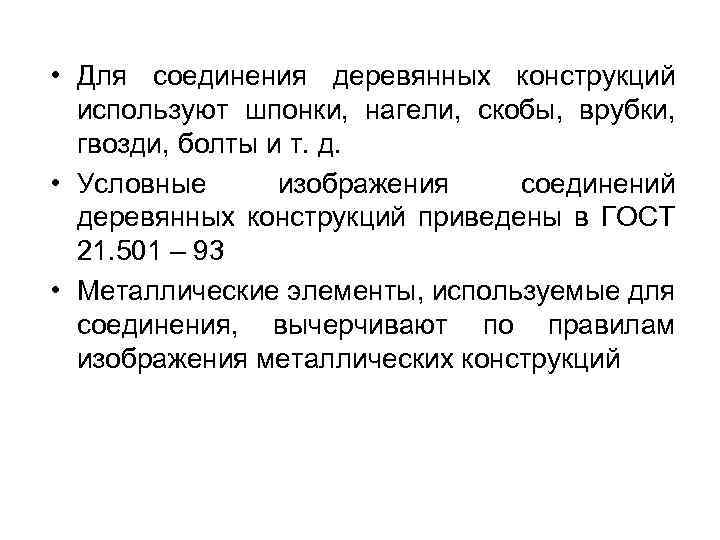

• Для соединения деревянных конструкций используют шпонки, нагели, скобы, врубки, гвозди, болты и т. д. • Условные изображения соединений деревянных конструкций приведены в ГОСТ 21. 501 – 93 • Металлические элементы, используемые для соединения, вычерчивают по правилам изображения металлических конструкций

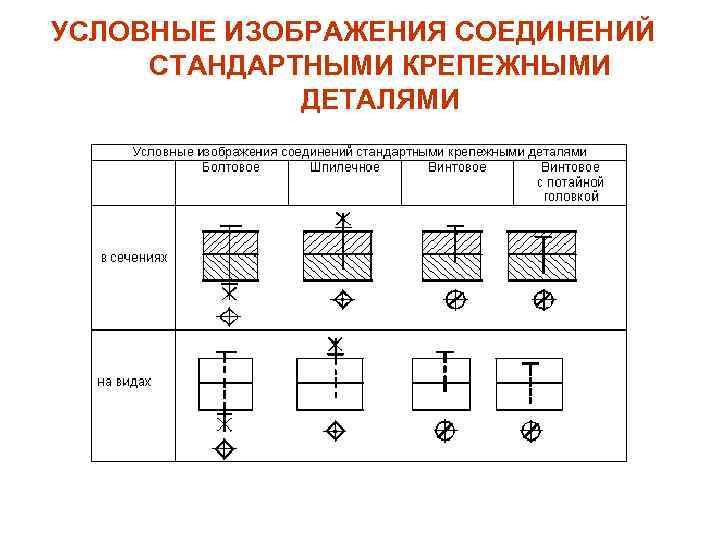

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ СОЕДИНЕНИЙ СТАНДАРТНЫМИ КРЕПЕЖНЫМИ ДЕТАЛЯМИ

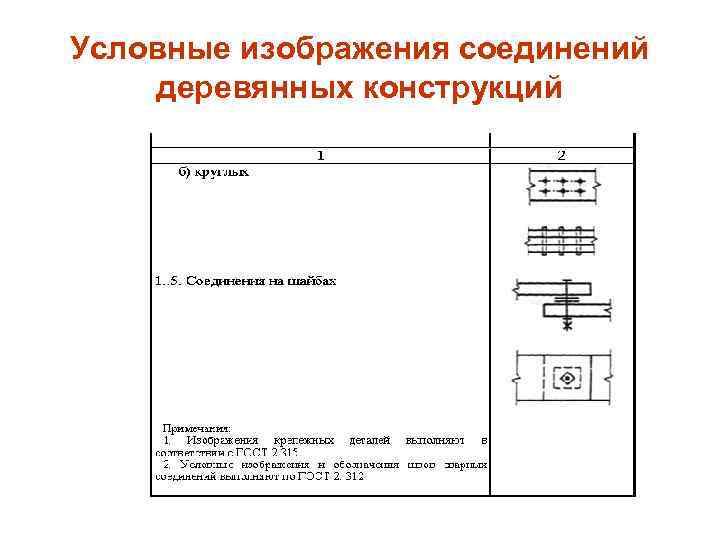

Условные изображения соединений деревянных конструкций

Пример чертежа узла деревянной конструкции

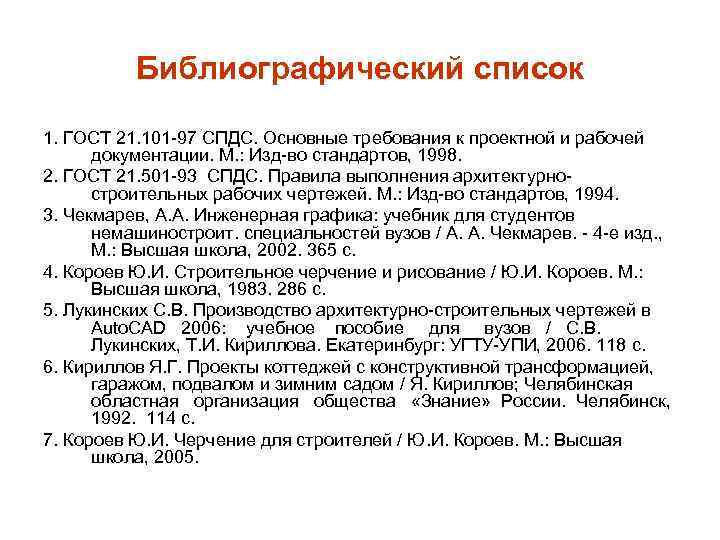

Библиографический список 1. ГОСТ 21. 101 -97 СПДС. Основные требования к проектной и рабочей документации. М. : Изд-во стандартов, 1998. 2. ГОСТ 21. 501 -93 СПДС. Правила выполнения архитектурностроительных рабочих чертежей. М. : Изд-во стандартов, 1994. 3. Чекмарев, А. А. Инженерная графика: учебник для студентов немашиностроит. специальностей вузов / А. А. Чекмарев. - 4 -е изд. , М. : Высшая школа, 2002. 365 с. 4. Короев Ю. И. Строительное черчение и рисование / Ю. И. Короев. М. : Высшая школа, 1983. 286 c. 5. Лукинских С. В. Производство архитектурно-строительных чертежей в Auto. CAD 2006: учебное пособие для вузов / С. В. Лукинских, Т. И. Кириллова. Екатеринбург: УГТУ-УПИ, 2006. 118 c. 6. Кириллов Я. Г. Проекты коттеджей с конструктивной трансформацией, гаражом, подвалом и зимним садом / Я. Кириллов; Челябинская областная организация общества «Знание» России. Челябинск, 1992. 114 с. 7. Короев Ю. И. Черчение для строителей / Ю. И. Короев. М. : Высшая школа, 2005.

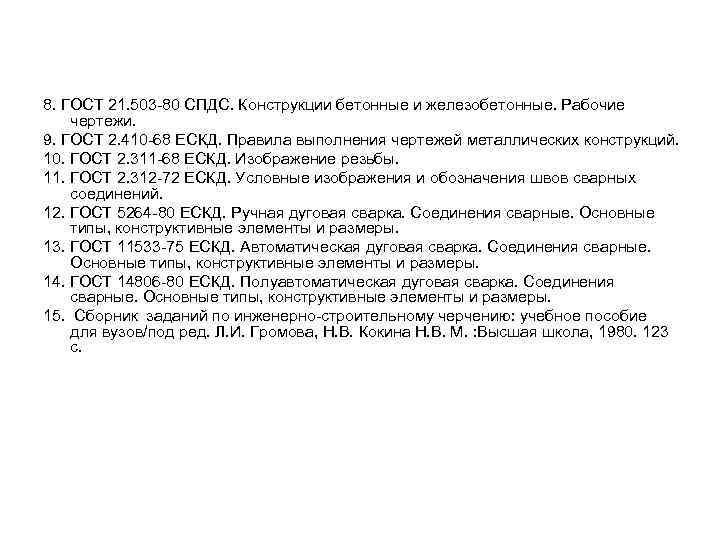

8. ГОСТ 21. 503 -80 СПДС. Конструкции бетонные и железобетонные. Рабочие чертежи. 9. ГОСТ 2. 410 -68 ЕСКД. Правила выполнения чертежей металлических конструкций. 10. ГОСТ 2. 311 -68 ЕСКД. Изображение резьбы. 11. ГОСТ 2. 312 -72 ЕСКД. Условные изображения и обозначения швов сварных соединений. 12. ГОСТ 5264 -80 ЕСКД. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры. 13. ГОСТ 11533 -75 ЕСКД. Автоматическая дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры. 14. ГОСТ 14806 -80 ЕСКД. Полуавтоматическая дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры. 15. Сборник заданий по инженерно-строительному черчению: учебное пособие для вузов/под ред. Л. И. Громова, Н. В. Кокина Н. В. М. : Высшая школа, 1980. 123 с.
