СТРОИТЕЛЬН АЯ МЕХАНИКА Вводная лекция РЕКОМЕНДУЕМАЯ УЧЕБНО-МЕТОДИЧЕСКАЯ

СТРОИТЕЛЬН АЯ МЕХАНИКА Вводная лекция

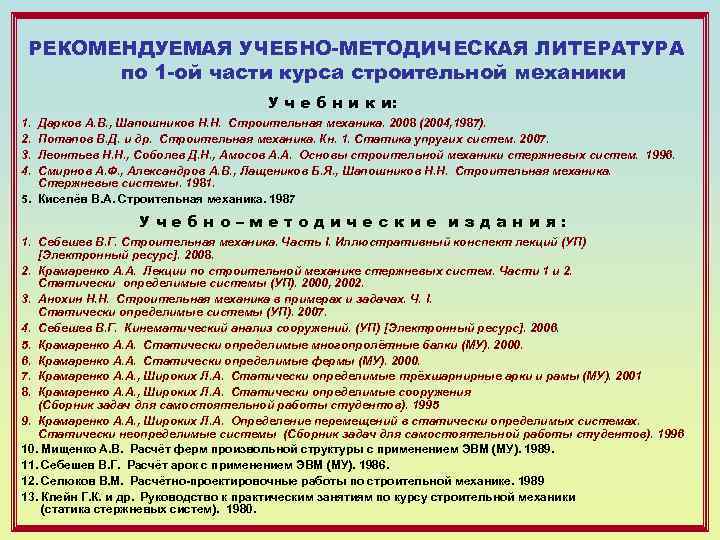

РЕКОМЕНДУЕМАЯ УЧЕБНО-МЕТОДИЧЕСКАЯ ЛИТЕРАТУРА по 1 -ой части курса строительной механики У ч е б н и к и: 1. 2. 3. 4. Дарков А. В. , Шапошников Н. Н. Строительная механика. 2008 (2004, 1987). Потапов В. Д. и др. Строительная механика. Кн. 1. Статика упругих систем. 2007. Леонтьев Н. Н. , Соболев Д. Н. , Амосов А. А. Основы строительной механики стержневых систем. 1996. Смирнов А. Ф. , Александров А. В. , Лащеников Б. Я. , Шапошников Н. Н. Строительная механика. Стержневые системы. 1981. 5. Киселёв В. А. Строительная механика. 1987 Учебно–методические издания: 1. Себешев В. Г. Строительная механика. Часть I. Иллюстративный конспект лекций (УП) [Электронный ресурс]. 2008. 2. Крамаренко А. А. Лекции по строительной механике стержневых систем. Части 1 и 2. Статически определимые системы (УП). 2000, 2002. 3. Анохин Н. Н. Строительная механика в примерах и задачах. Ч. I. Статически определимые системы (УП). 2007. 4. Себешев В. Г. Кинематический анализ сооружений. (УП) [Электронный ресурс]. 2006. 5. Крамаренко А. А. Статически определимые многопролётные балки (МУ). 2000. 6. Крамаренко А. А. Статически определимые фермы (МУ). 2000. 7. Крамаренко А. А. , Широких Л. А. Статически определимые трёхшарнирные арки и рамы (МУ). 2001 8. Крамаренко А. А. , Широких Л. А. Статически определимые сооружения (Сборник задач для самостоятельной работы студентов). 1995 9. Крамаренко А. А. , Широких Л. А. Определение перемещений в статически определимых системах. Статически неопределимые системы (Сборник задач для самостоятельной работы студентов). 1996 10. Мищенко А. В. Расчёт ферм произвольной структуры с применением ЭВМ (МУ). 1989. 11. Себешев В. Г. Расчёт арок с применением ЭВМ (МУ). 1986. 12. Селюков В. М. Расчётно-проектировочные работы по строительной механике. 1989 13. Клейн Г. К. и др. Руководство к практическим занятиям по курсу строительной механики (статика стержневых систем). 1980.

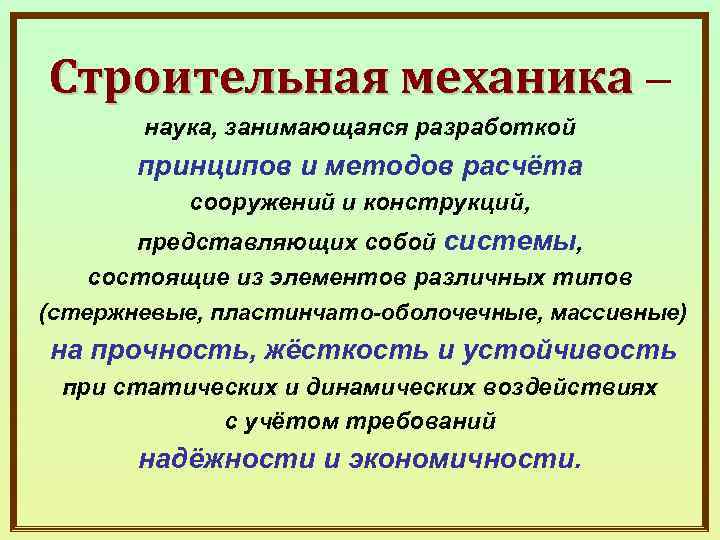

Строительная механика – наука, занимающаяся разработкой принципов и методов расчёта сооружений и конструкций, представляющих собой системы, состоящие из элементов различных типов (стержневые, пластинчато-оболочечные, массивные) на прочность, жёсткость и устойчивость при статических и динамических воздействиях с учётом требований надёжности и экономичности.

С точки зрения строительной механики под расчётом сооружения в целом или его составляющих частей (конструкций, конструктивных элементов) понимается определение параметров напряжённо-деформированного состояния – силовых факторов и перемещений,

Предмет строительной механики: Теоретические основы и прикладные методы расчёта напряжённо-деформированного состояния сооружений и конструкций. Объект строительной механики: Напряжённо-деформированное состояние инженерных сооружений и конструкций различного назначения как систем элементов, совместно выполняющих функцию восприятия заданных воздействий. Цели и задачи изучения курса строительной механики: Освоение теоретических основ и прикладных методов расчёта напряжённо-деформированного состояния сооружений и конструкций. Формирование у обучаемых знаний и умений выполнять расчёты сооружений на прочность, жёсткость и

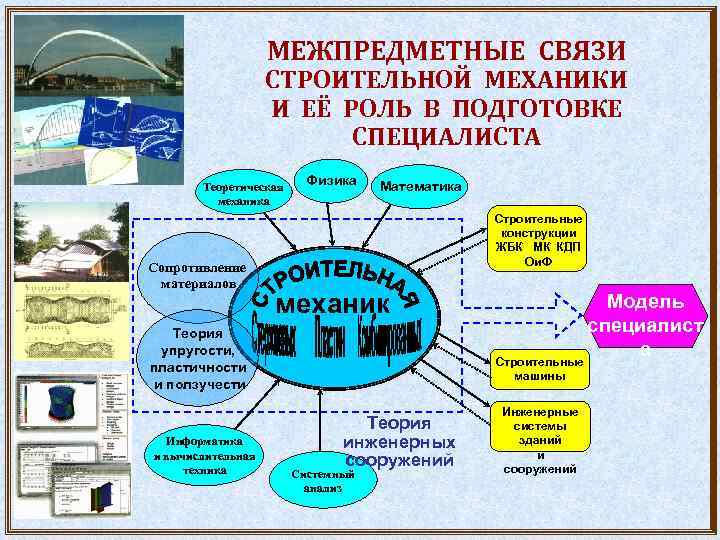

МЕЖПРЕДМЕТНЫЕ СВЯЗИ СТРОИТЕЛЬНОЙ МЕХАНИКИ И ЕЁ РОЛЬ В ПОДГОТОВКЕ СПЕЦИАЛИСТА Теоретическая механика Сопротивление материалов Теория упругости, пластичности и ползучести Информатика и вычислительная техника Физика Математика Строительные конструкции ЖБК МК КДП Ои. Ф механик а Модель специалист а Строительные машины Теория инженерных сооружений Системный анализ Инженерные системы зданий и сооружений

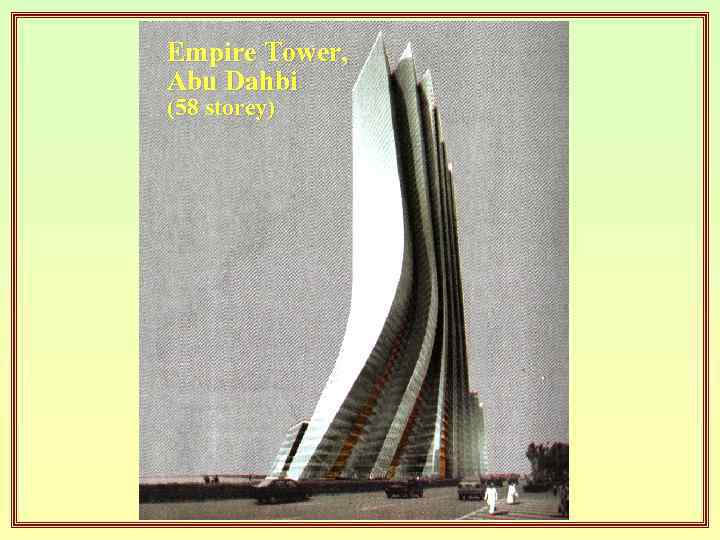

Empire Tower, Abu Dahbi (58 storey)

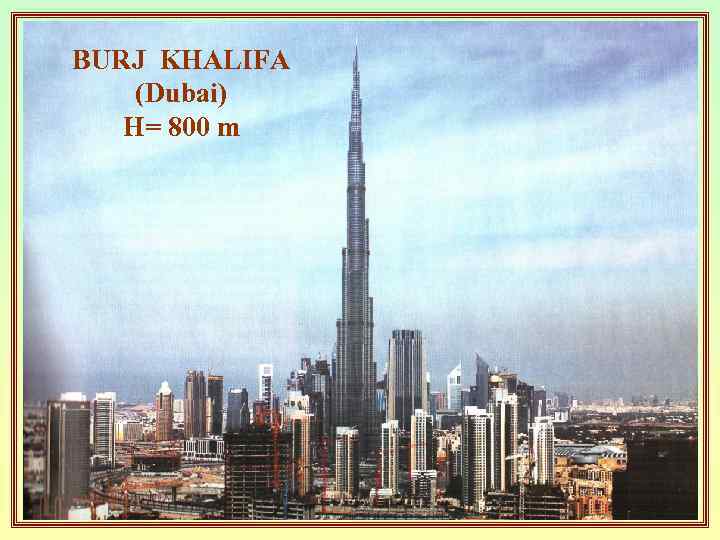

BURJ KHALIFA (Dubai) H= 800 m

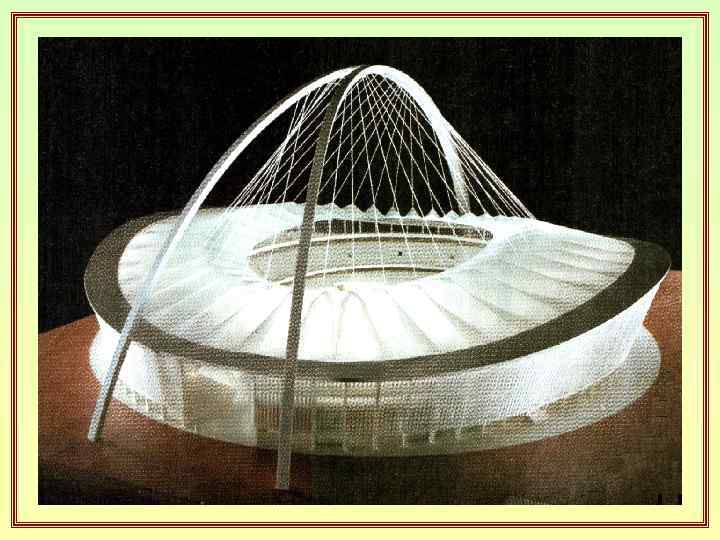

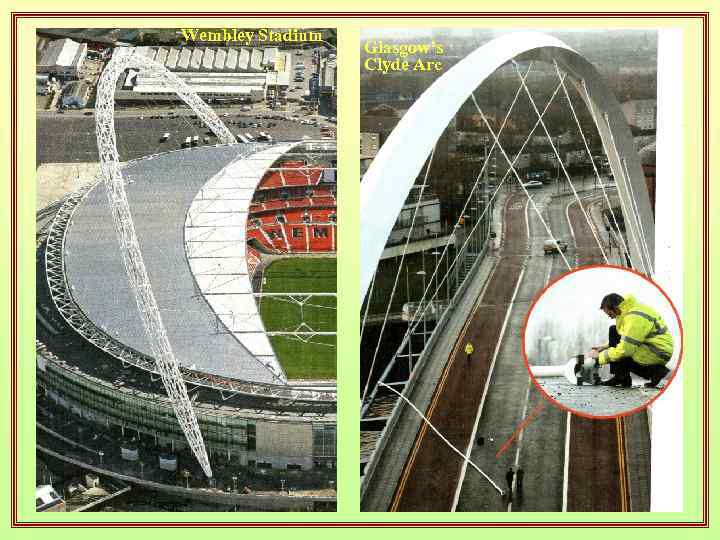

Wembley Stadium Glasgow’s Clyde Arc

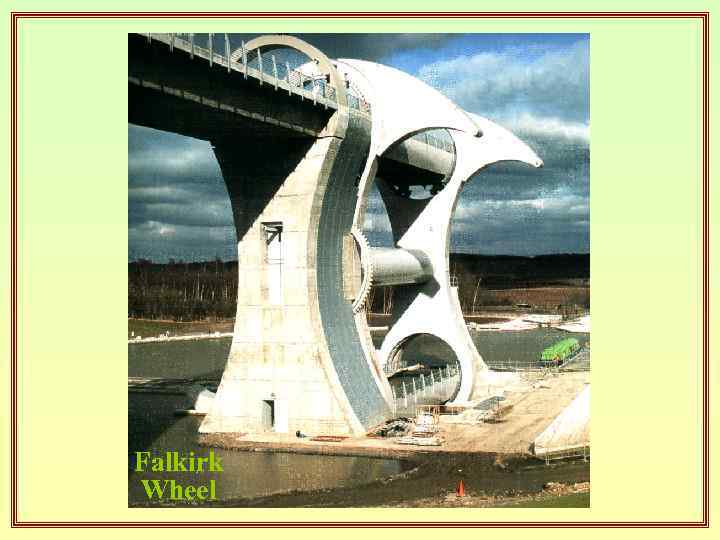

Falkirk Wheel

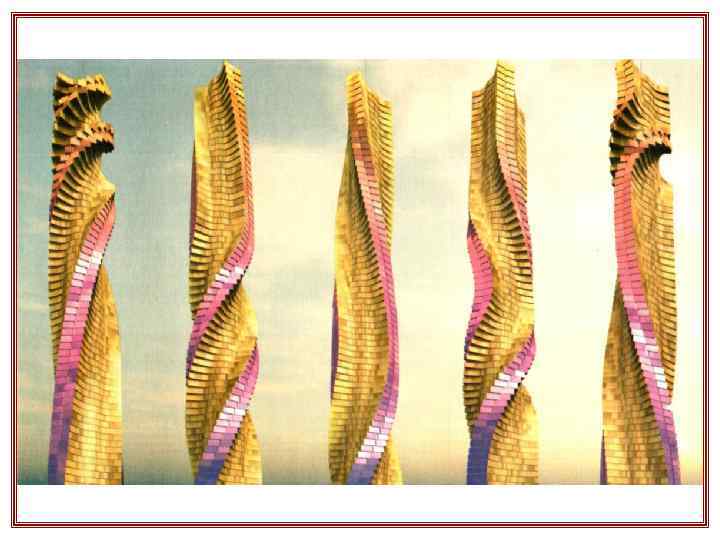

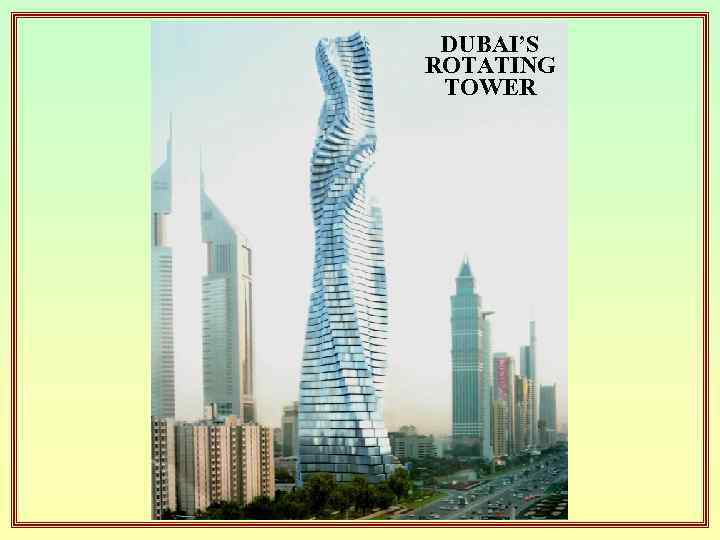

DUBAI’S ROTATING TOWER

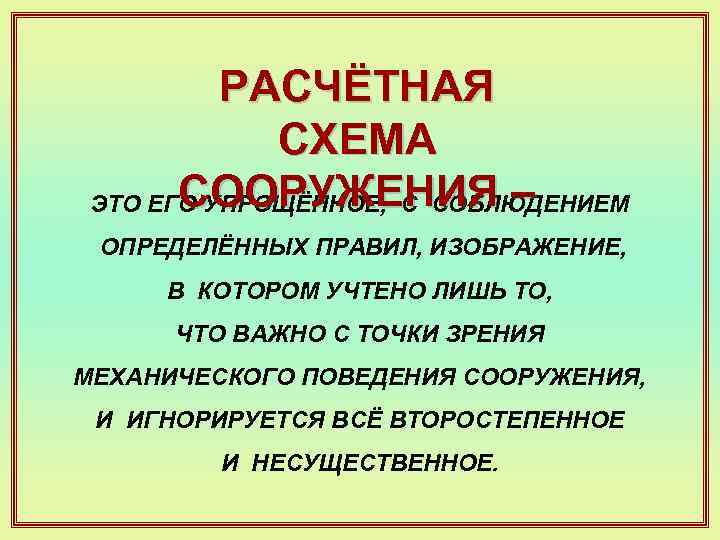

РАСЧЁТНАЯ СХЕМА СООРУЖЕНИЯ – ЭТО ЕГО УПРОЩЁННОЕ, С СОБЛЮДЕНИЕМ ОПРЕДЕЛЁННЫХ ПРАВИЛ, ИЗОБРАЖЕНИЕ, В КОТОРОМ УЧТЕНО ЛИШЬ ТО, ЧТО ВАЖНО С ТОЧКИ ЗРЕНИЯ МЕХАНИЧЕСКОГО ПОВЕДЕНИЯ СООРУЖЕНИЯ, И ИГНОРИРУЕТСЯ ВСЁ ВТОРОСТЕПЕННОЕ И НЕСУЩЕСТВЕННОЕ.

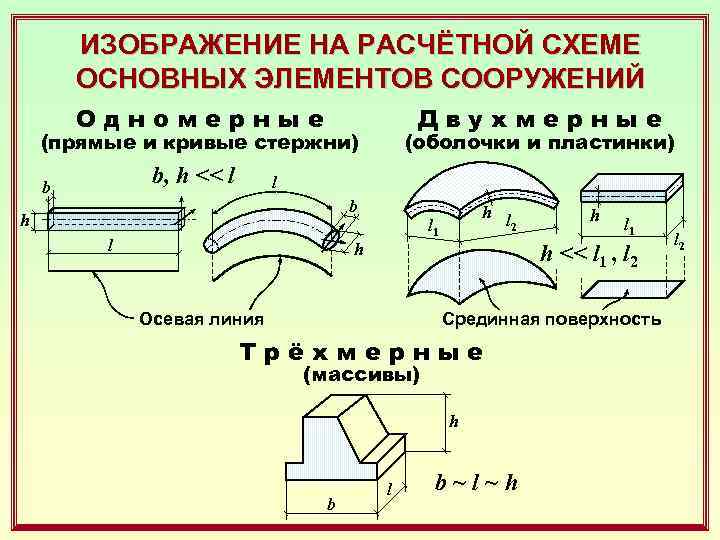

ИЗОБРАЖЕНИЕ НА РАСЧЁТНОЙ СХЕМЕ ОСНОВНЫХ ЭЛЕМЕНТОВ СООРУЖЕНИЙ Одномерные Двухмерные (прямые и кривые стержни) b, h << l b (оболочки и пластинки) l b h l 2 l 1 h h l 1 h << l 1 , l 2 Осевая линия Срединная поверхность Трёхмерные (массивы) h b l b~l~h l 2

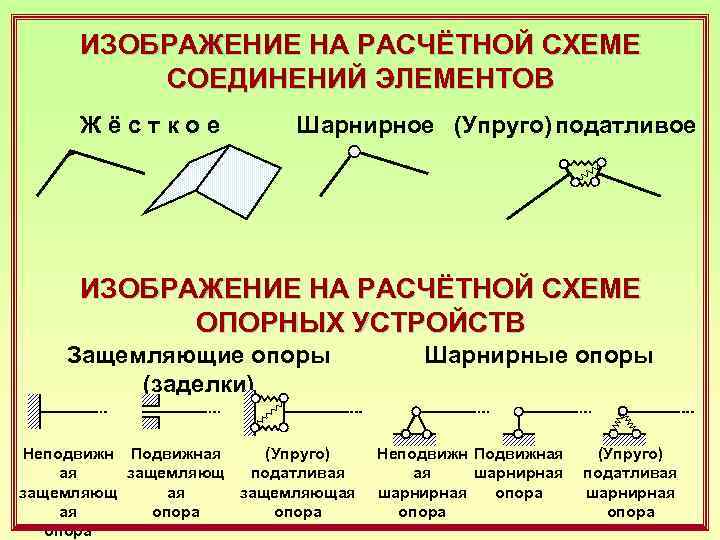

ИЗОБРАЖЕНИЕ НА РАСЧЁТНОЙ СХЕМЕ СОЕДИНЕНИЙ ЭЛЕМЕНТОВ Жёсткое Шарнирное (Упруго) податливое ИЗОБРАЖЕНИЕ НА РАСЧЁТНОЙ СХЕМЕ ОПОРНЫХ УСТРОЙСТВ Защемляющие опоры (заделки) Неподвижн Подвижная (Упруго) ая защемляющ податливая защемляющая ая опора Шарнирные опоры Неподвижн Подвижная ая шарнирная опора (Упруго) податливая шарнирная опора

Классификация нагрузок и воздействий – по физической природе – по способу (месту) приложения – по характеру изменения во времени – по длительности воздействия силовые ( нагрузки ) кинематические ( смещения связей ) температурные ( тепловые ) другие ( электромагнитные, биохимические и проч. сосредоточенн ) ые по линии распределённ ые статические динамические постоянные временные по поверхности по объёму ударные вибрационн ые другие

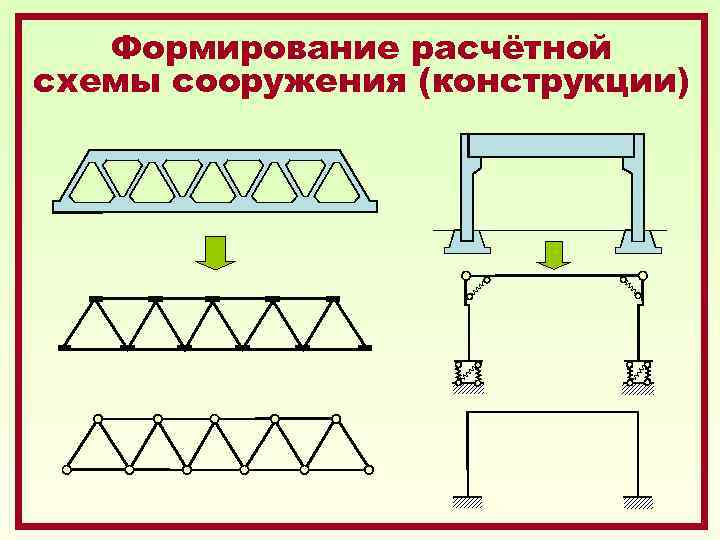

Формирование расчётной схемы сооружения (конструкции)

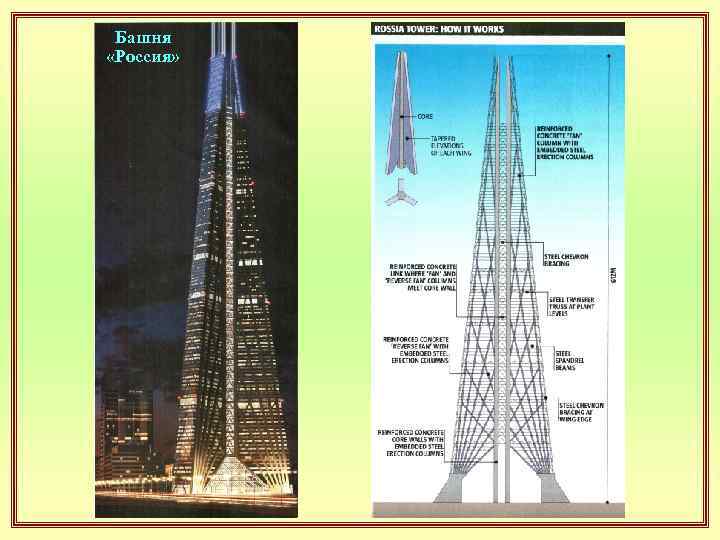

Башня «Россия»

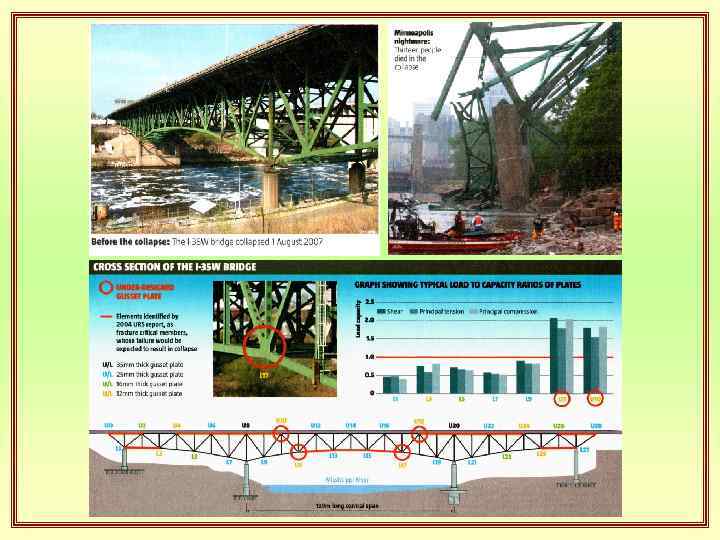

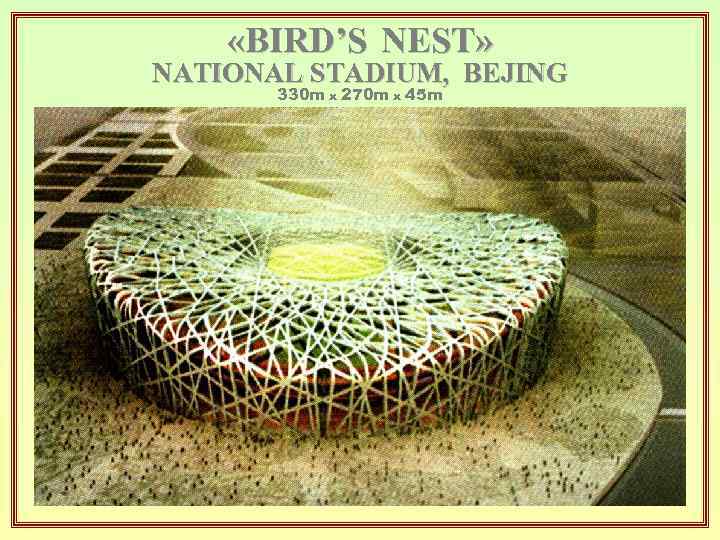

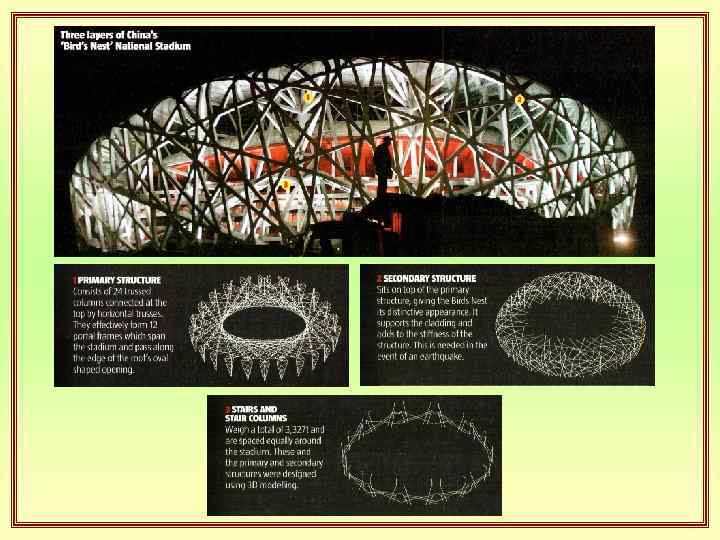

«BIRD’S NEST» NATIONAL STADIUM, BEJING 330 m x 270 m x 45 m

Классификация расчётных схем сооружений – по геометрическому признаку (по типу элементов) – по кинематической природе – по расположению элементов и направлению нагрузок в пространстве – по признаку статической определимости или неопределимости – по направлению опорных реакций стержневые системы пластинчато-оболочечные системы массивы комбинированные системы геометрически неизменяемые системы (ГНС) геометрически изменяемые системы (ГИС) мгновенно изменяемые системы плоские системы (МИС) пространственные системы статически определимые системы (СОС) статически неопределимые системы (СНС) распорные системы безраспорные системы

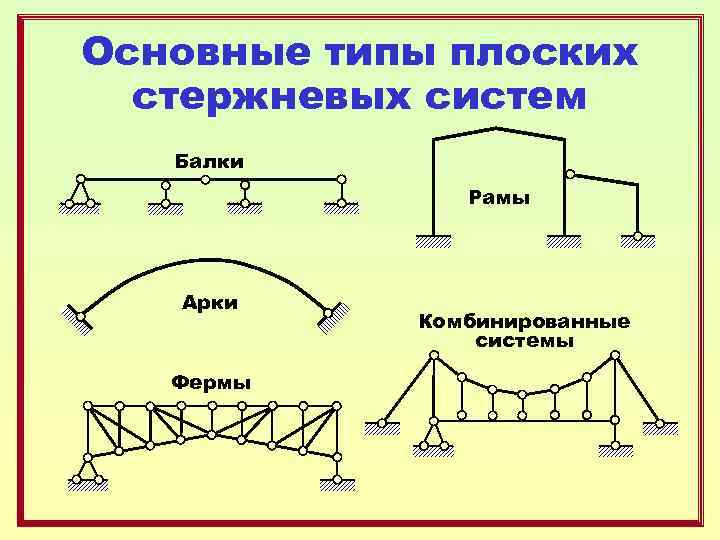

Основные типы плоских стержневых систем Балки Рамы Арки Фермы Комбинированные системы

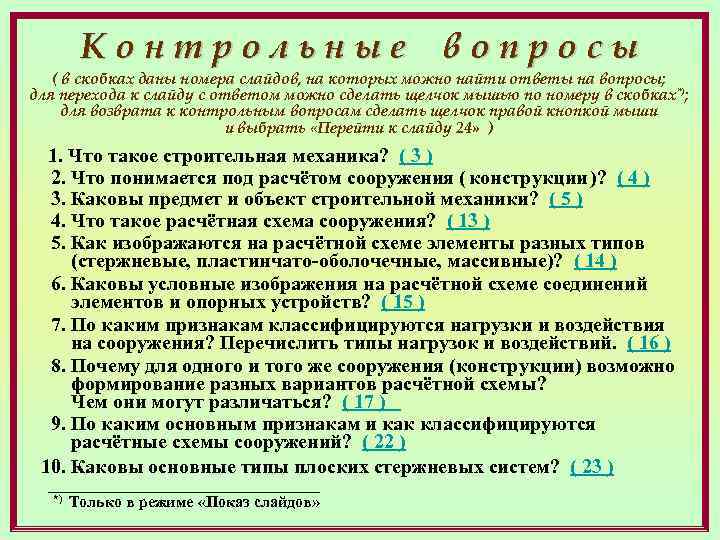

Контрольные вопросы ( в скобках даны номера слайдов, на которых можно найти ответы на вопросы; для перехода к слайду с ответом можно сделать щелчок мышью по номеру в скобках*); для возврата к контрольным вопросам сделать щелчок правой кнопкой мыши и выбрать «Перейти к слайду 24» ) 1. Что такое строительная механика? ( 3 ) 2. Что понимается под расчётом сооружения ( конструкции )? ( 4 ) 3. Каковы предмет и объект строительной механики? ( 5 ) 4. Что такое расчётная схема сооружения? ( 13 ) 5. Как изображаются на расчётной схеме элементы разных типов (стержневые, пластинчато-оболочечные, массивные)? ( 14 ) 6. Каковы условные изображения на расчётной схеме соединений элементов и опорных устройств? ( 15 ) 7. По каким признакам классифицируются нагрузки и воздействия на сооружения? Перечислить типы нагрузок и воздействий. ( 16 ) 8. Почему для одного и того же сооружения (конструкции) возможно формирование разных вариантов расчётной схемы? Чем они могут различаться? ( 17 ) 9. По каким основным признакам и как классифицируются расчётные схемы сооружений? ( 22 ) 10. Каковы основные типы плоских стержневых систем? ( 23 ) _________________ *) Только в режиме «Показ слайдов»
