Строение тканей определяет 1 Вид переплетения 2 Линейная

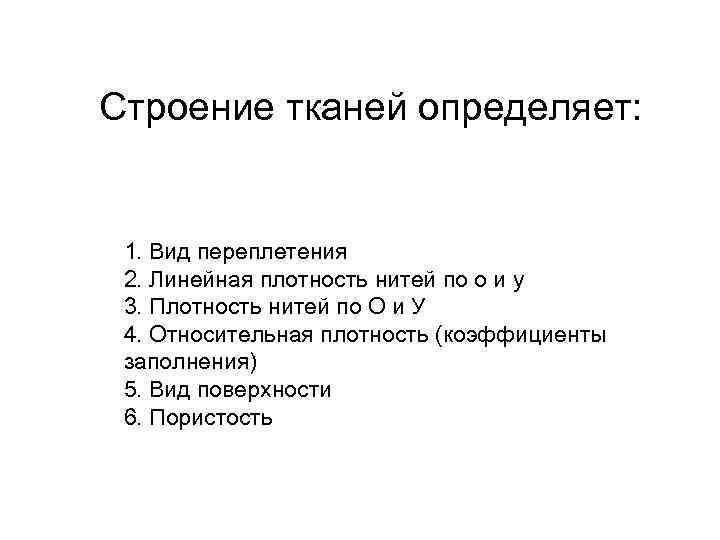

Строение тканей определяет: 1. Вид переплетения 2. Линейная плотность нитей по о и у 3. Плотность нитей по О и У 4. Относительная плотность (коэффициенты заполнения) 5. Вид поверхности 6. Пористость

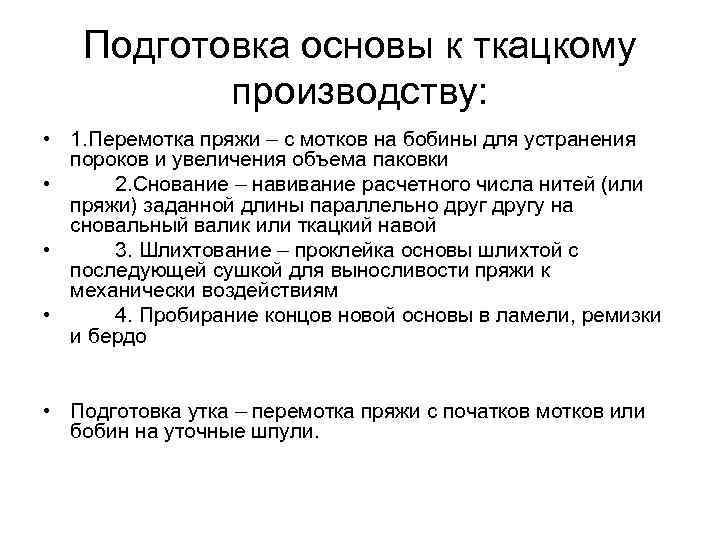

Подготовка основы к ткацкому производству: • 1. Перемотка пряжи – с мотков на бобины для устранения пороков и увеличения объема паковки • 2. Снование – навивание расчетного числа нитей (или пряжи) заданной длины параллельно другу на сновальный валик или ткацкий навой • 3. Шлихтование – проклейка основы шлихтой с последующей сушкой для выносливости пряжи к механически воздействиям • 4. Пробирание концов новой основы в ламели, ремизки и бердо • Подготовка утка – перемотка пряжи с початков мотков или бобин на уточные шпули.

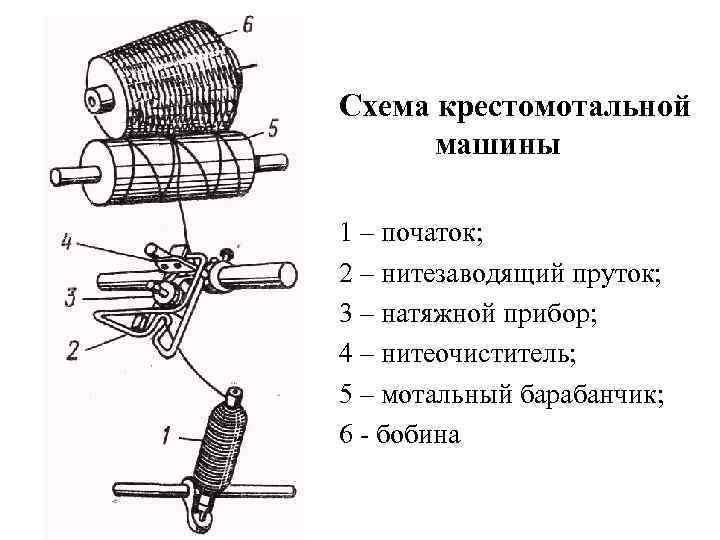

Схема крестомотальной машины 1 – початок; 2 – нитезаводящий пруток; 3 – натяжной прибор; 4 – нитеочиститель; 5 – мотальный барабанчик; 6 - бобина

Сновальная машина 1 – шпулярник; 2 – катушки; 3 – гребенка; 4 – сновальный валик Сновка – операция совместной параллельной намотки основных нитей с отдельных катушек или бобин с одинаковым натяжением на сновальный валик.

Схема барабанной шлихтовальной машины Шлихтование заключается в проклейке основных нитей раствором шлихты для повышения их прочности, гладкости и снижения растяжимости 1 – сновальные валики; 2 – тянульный вал; 3 – шлихтовальное корыто; 4 – валик; 5 – валики для отжима шлихты; 6, 7 – барабаны; 8 – вентилятор; 9 – валик на котором происходит эмульсирование нити основы; 10 – металлические прутки; 11 – рядок; 12 – ткацкий навой

Проборка заключается в продевании ошлихтованных нитей основы в ремизки и бердо. Рисунок 1 - Ремизка Рисунок 2 - Галево

Схема образования ткани на ткацком станке 1 – нити на ткацком навое; 2 – скало; 3 – ламельный прибор; 4 – ремизки; 5 – бердо; 6 – батанный механизм; 7 – челнок; 8 – эксцентрик; 9 – валики; 10 – товарный валик

Схема ткацкого станка 1 - ткацкий навой; 2 - скало; 3 - ламель; 4 - ремизки; 5 – бердо; 6 – челнок; 7 – ткань; 8 – грудница; 9 – вальян; 10 – товарный валик

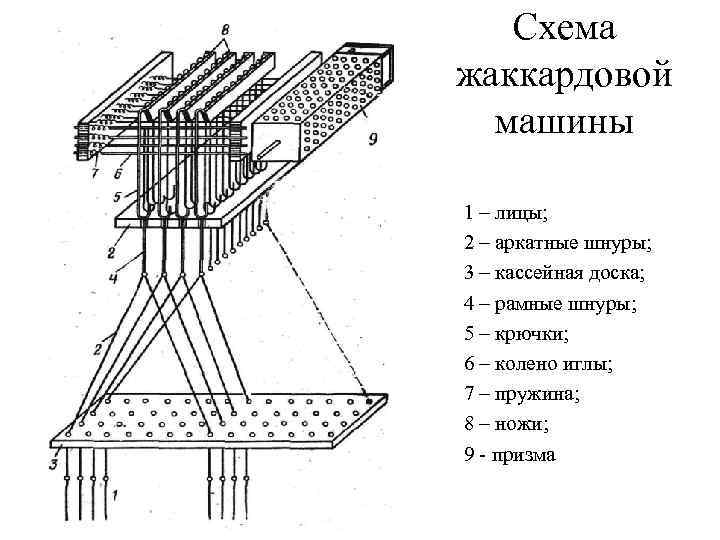

Схема жаккардовой машины 1 – лицы; 2 – аркатные шнуры; 3 – кассейная доска; 4 – рамные шнуры; 5 – крючки; 6 – колено иглы; 7 – пружина; 8 – ножи; 9 - призма

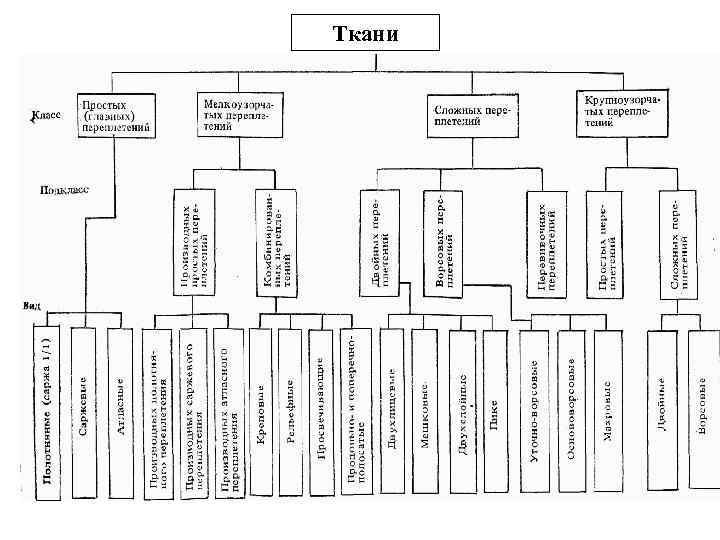

Ткани

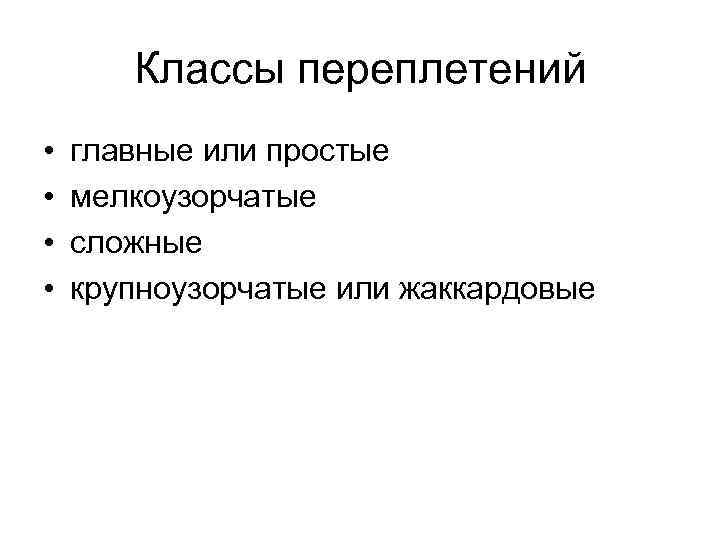

Классы переплетений • • главные или простые мелкоузорчатые сложные крупноузорчатые или жаккардовые

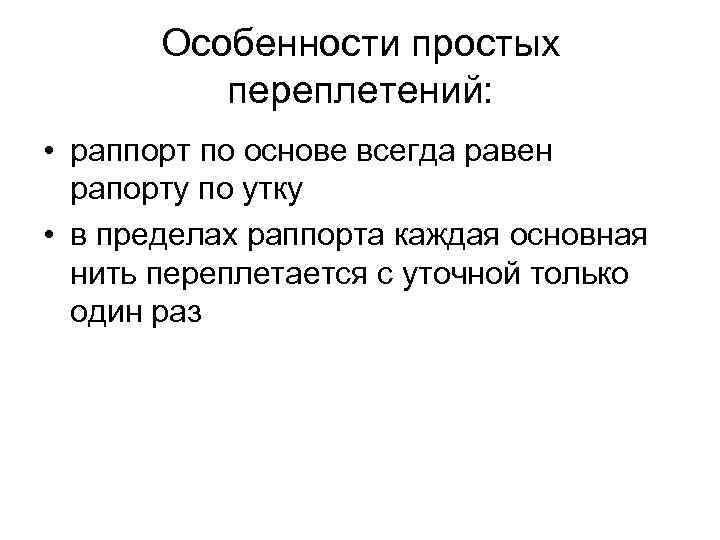

Особенности простых переплетений: • раппорт по основе всегда равен рапорту по утку • в пределах раппорта каждая основная нить переплетается с уточной только один раз

Полотняное

Саржевое

Саржевое переплетение So = Sу = 1 а - саржа 1/2; б - саржа 3/1; а: R 0 = Rу= 3 = no+2 nу, б: R 0 = Rу= 4 = 3 no+nу

Сатиновое (атласное)

Мелкоузорчатые переплетения - Производные образуются путем изменения, усложнения простых переплетений: Производные от полотняного Производные от саржевого - Производные от сатинового Комбинированные образуются чередованием или комбинированием простых: - Креповые - Рельефные - Продольно- и поперечнополосатые

Мелкоузорчатые производные переплетения д а – репс основной; б – репс уточный; в – рогожка; г – усиленная саржа; д – ломаная саржа; е – усиленный сатин; ж – усиленный атлас

Мелкоузорчатые комбинированные переплетения саржа 5· 1 1 · 2 · 1 а – креповое; б – диагоналевое; в – продольно-полосатое

Вафельное переплетение

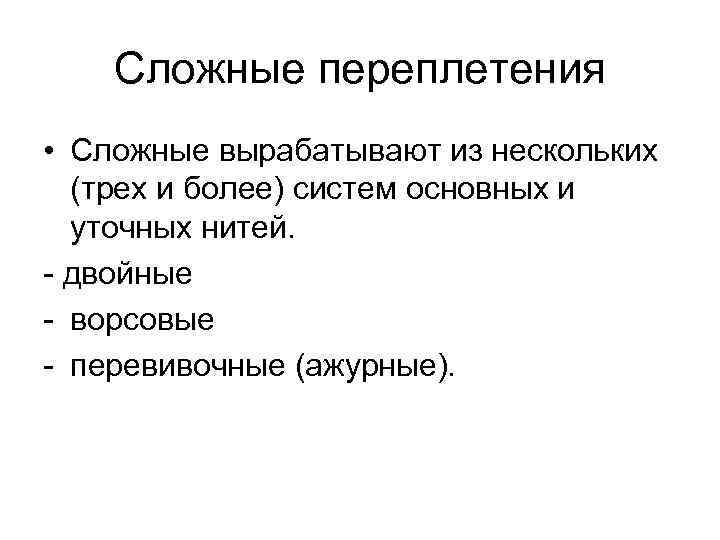

Сложные переплетения • Сложные вырабатывают из нескольких (трех и более) систем основных и уточных нитей. - двойные - ворсовые - перевивочные (ажурные).

Сложные переплетения • а – полутораслойное; б, в – двухслойное; • г - мешковое

Сложные переплетения • а – уточноворсовое; • б – основоворсовое; • в - основоворсовое

Крупноузорчатое переплетение Крупноузорчатые имеют большой рапорт и вырабатываются на жаккардовых станках.

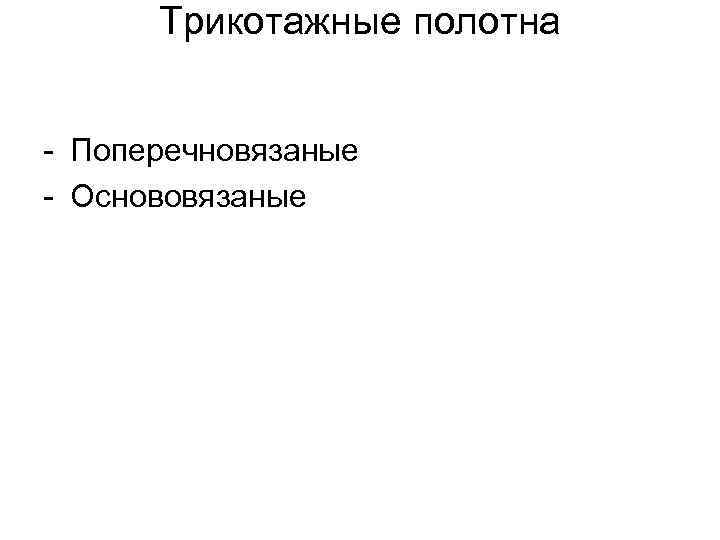

Трикотажные полотна - Поперечновязаные - Основовязаные

Схема поперечновязаного трикотажа

Схема крючковой (а) и язычковой (б) игл 1 – стержень; 2 – крючок; 3 – зазубрина; 4 – чашка; 5 - пятка 1 – стержень; 2 - крючок; 3 – клапан; 4 – ось; 5 - пятка

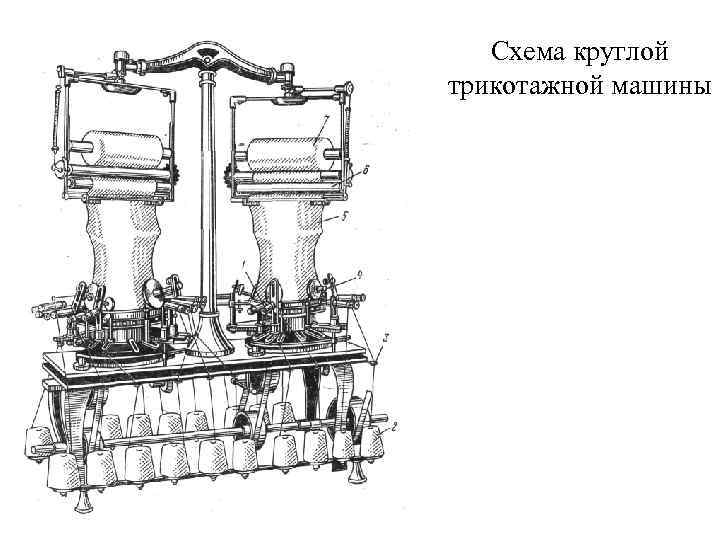

Схема круглой трикотажной машины

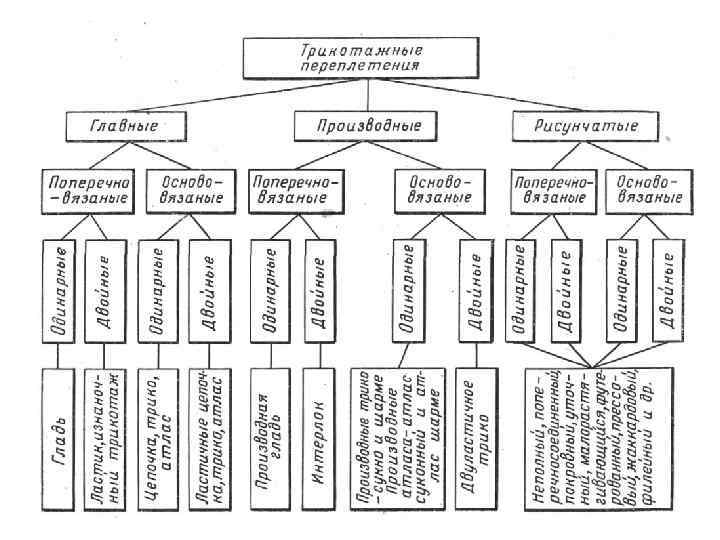

Схемы главных переплетений • Переплетение гладь: • а – лицевая сторона • б – изнаночная

Переплетение ластик (1+1): а - лицевая сторона, б – вид переплетения Схема получения переплетения ластик (2+2)

Технологическая схема цепочки (а) и схематическое изображение цепочки с закрытыми (б) и открытыми (в) петлями Схема получения основовязаного переплетения трико

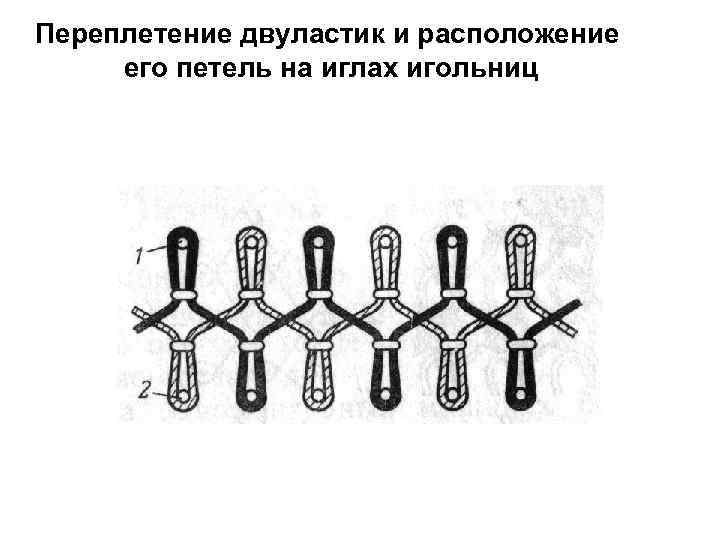

Переплетение двуластик и расположение его петель на иглах игольниц

Производные переплетения а – двуластик (интерлочный трикотаж); б – сукно; в – шарме; г – производный атлас; д – двуластичное трико

Схемы рисунчатых переплетений а – покровный трикотаж; б – футерованный трикотаж; в – неполный трикотаж; г – филейный трикотаж; д – уточный трикотаж; е – малорастяжимый трикотаж; ж – прессованный трикотаж; з – жаккардовый трикотаж

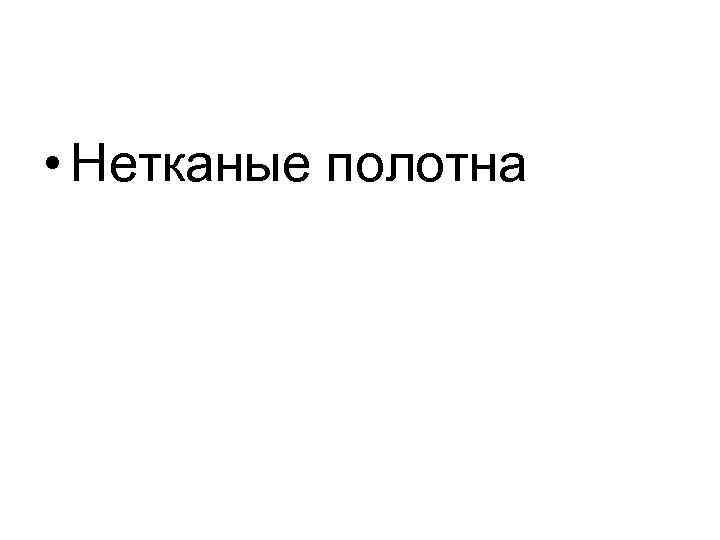

• Нетканые полотна

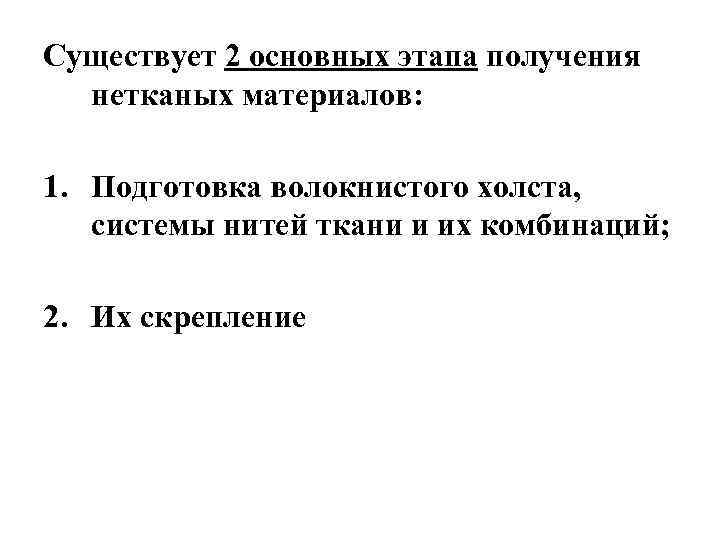

Существует 2 основных этапа получения нетканых материалов: 1. Подготовка волокнистого холста, системы нитей ткани и их комбинаций; 2. Их скрепление

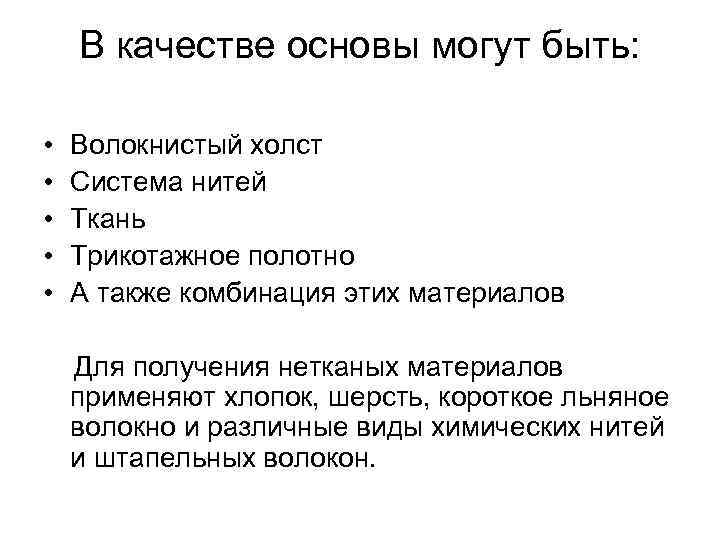

В качестве основы могут быть: • • • Волокнистый холст Система нитей Ткань Трикотажное полотно А также комбинация этих материалов Для получения нетканых материалов применяют хлопок, шерсть, короткое льняное волокно и различные виды химических нитей и штапельных волокон.

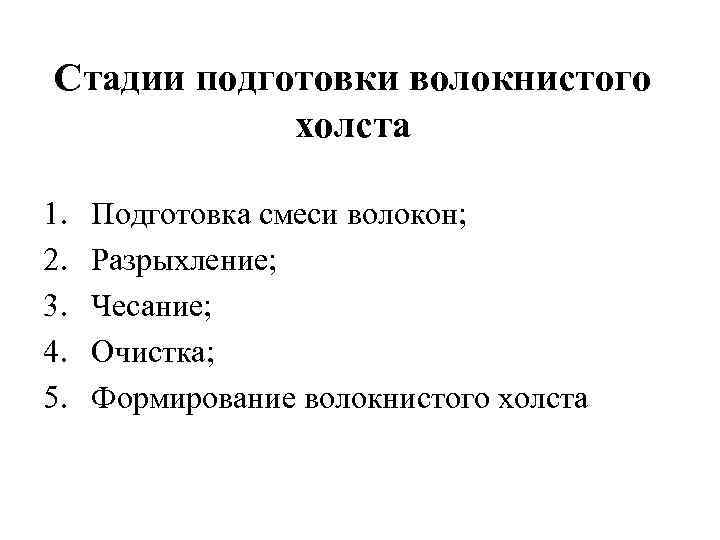

Стадии подготовки волокнистого холста 1. 2. 3. 4. 5. Подготовка смеси волокон; Разрыхление; Чесание; Очистка; Формирование волокнистого холста

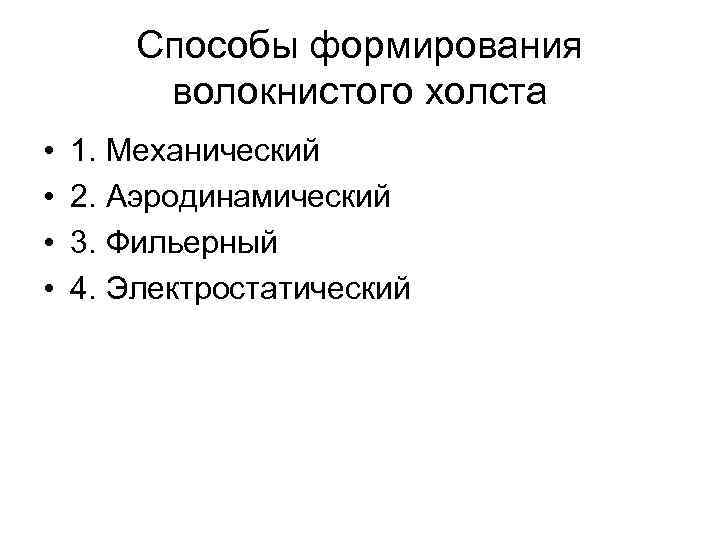

Способы формирования волокнистого холста • • 1. Механический 2. Аэродинамический 3. Фильерный 4. Электростатический

Схема формирования волокнистого холста 1 – прочес, снятый с барабана чесальной машины; 2, 3, 4 – транспортирующие решетки; 5 – решетка; 6 - холст

Способы крепления основы: • Иглопробивание • Прошивка нитями (с помощью вязальных игл) • Свойлачивание • Склеивание • Сварка и др.

Схема получения иглопробивного материала Игла для прокалывания холста 1 – волокнистый холст (иногда холст накладывается на ткань 3); 2 – транспортер; 4 – иглы; 5 – игольница; 6 – проволочная решетка; 7 – товарный валик

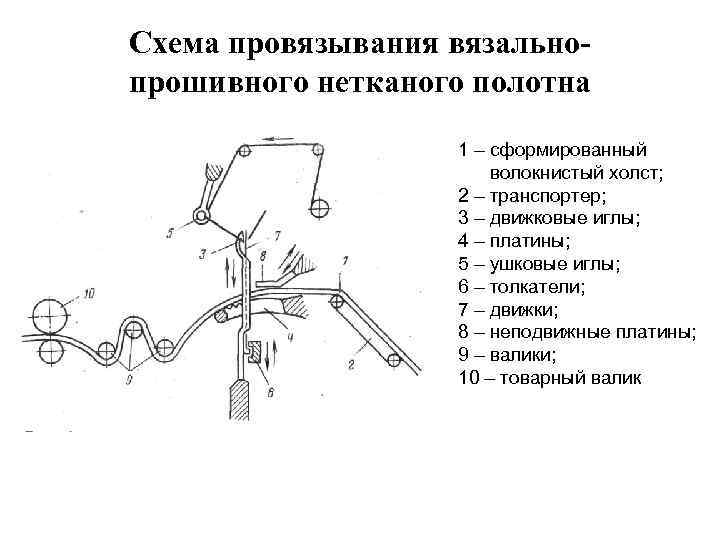

Схема провязывания вязальнопрошивного нетканого полотна 1 – сформированный волокнистый холст; 2 – транспортер; 3 – движковые иглы; 4 – платины; 5 – ушковые иглы; 6 – толкатели; 7 – движки; 8 – неподвижные платины; 9 – валики; 10 – товарный валик

Основные виды нетканых полотен Структура вязально-прошивного нетканого полотна Переплетение цепочка Переплетение малимо Переплетение трико

Классификация нетканых материалов скрепленные механическим способом : - иглопробивные - валяльные - вязальнопрошивные (холстопрошивные, нитепрошивные, тканепрошивные) скрепленные физико-химическим способом: - соединенные жидким связующим - соединенные твердым связующим скрепленные комбинированным способом: - иглопробивные клееные - вязальнопрошивные клееные - электрофлокированные

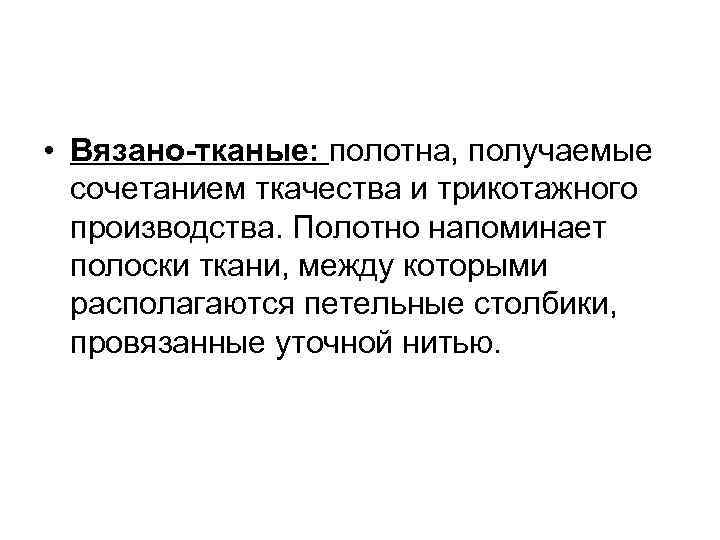

• Вязано-тканые: полотна, получаемые сочетанием ткачества и трикотажного производства. Полотно напоминает полоски ткани, между которыми располагаются петельные столбики, провязанные уточной нитью.
