СТРОЕНИЕ СКЕЛЕТА РЫБ

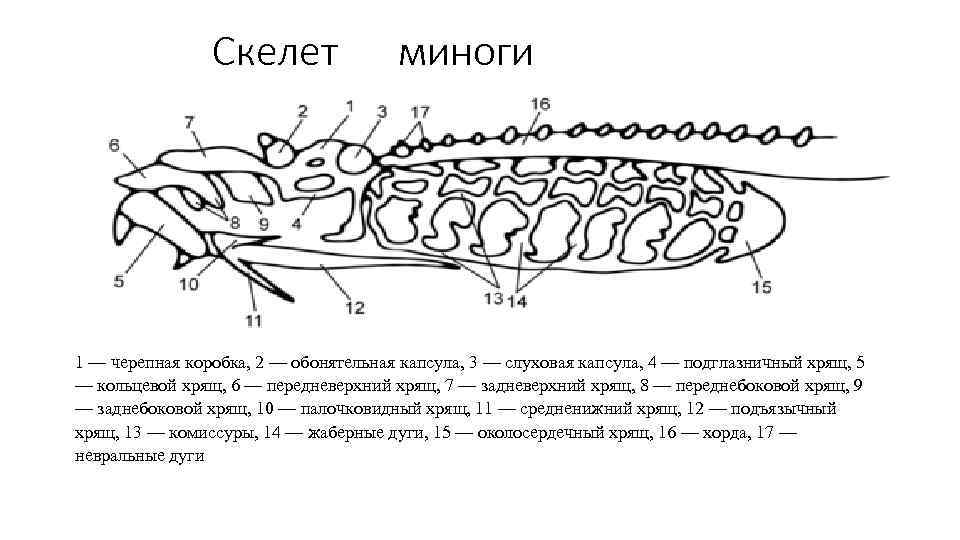

Скелет миноги 1 — черепная коробка, 2 — обонятельная капсула, 3 — слуховая капсула, 4 — подглазничный хрящ, 5 — кольцевой хрящ, 6 — передневерхний хрящ, 7 — задневерхний хрящ, 8 — переднебоковой хрящ, 9 — заднебоковой хрящ, 10 — палочковидный хрящ, 11 — средненижний хрящ, 12 — подъязычный хрящ, 13 — комиссуры, 14 — жаберные дуги, 15 — околосердечный хрящ, 16 — хорда, 17 — невральные дуги

Строения черепа и скелета жаберного аппарата миноги

Скелет акулы

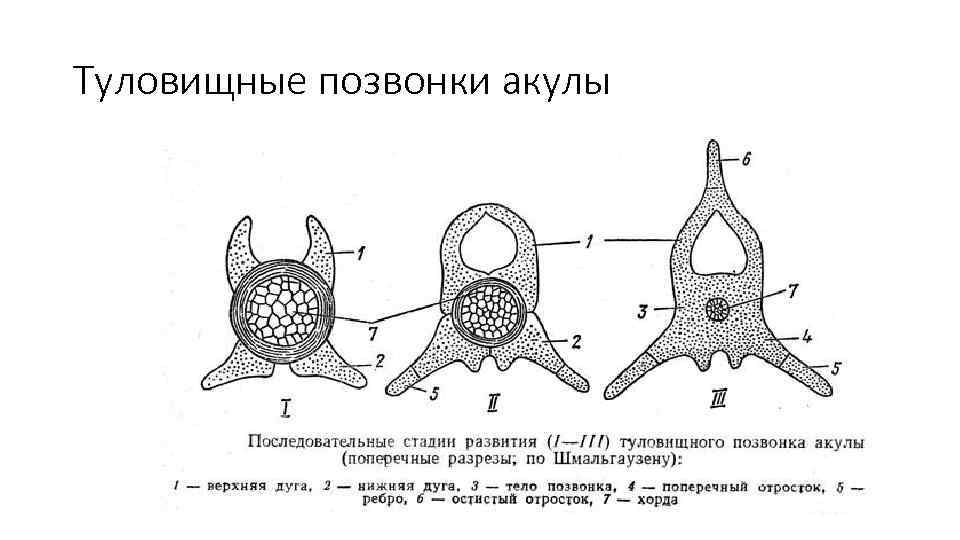

Туловищные позвонки акулы

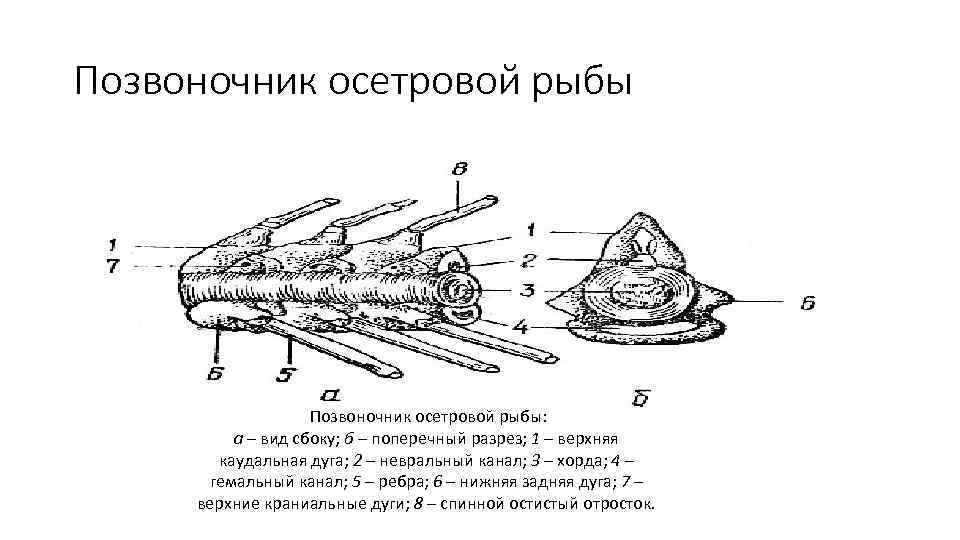

Позвоночник осетровой рыбы Позвоночник осетровой рыбы: а – вид сбоку; б – поперечный разрез; 1 – верхняя каудальная дуга; 2 – невральный канал; 3 – хорда; 4 – гемальный канал; 5 – ребра; 6 – нижняя задняя дуга; 7 – верхние краниальные дуги; 8 – спинной остистый отросток.

Строение скелета костистой рыбы(карпа) 1 - кости черепа; 2 - жаберная крышка; 3 - кости и лучи грудного плавника; 4 - кости и лучи брюшного плавника; 5 - кости и лучи анального плавника; 6 - лучи хвостового плавника; 7 - лучи спинного плавника; 8 - основные элементы спинного плавника; 9 - позвонки; 10 - ребра

Схема расположения грудных позвонков, сосудов и хорды у костистой рыбы 1 - хорда; 2 - тело позвонка; 3 - верхние остистые отростки; 4 - ребра; 5 - спинной мозг; 6 - правая вена; 7 - левая вена; 8 - аорта.

Туловищный позвонок костистой рыбы Рис. 8. Туловищный позвонок костистой рыбы: а - вид сбоку; б - вид опереди; 1 - тело позвонка; 2 - невральная дуга; 3 - верхний остистый отросток; 4 - нижний остистый отросток: 5 - отверстие в центре двояковогнутого тела позвонка; 6 - спинномозговой канал

Позвонок хвостовой части Рис. 9. Позвонок ховостовой части окуня: а - вид сбоку; б - вид спереди; 1 - тело позвонка; 2 - невральная дуга; 3 - верхний остистый отросток; 4 - гемальная дуга; 5 - гемальный отросток; 6 - отверстие в центре двояковогнутого тела позвонка; 7 - спинномозговой канал; 8 - гемальный канал

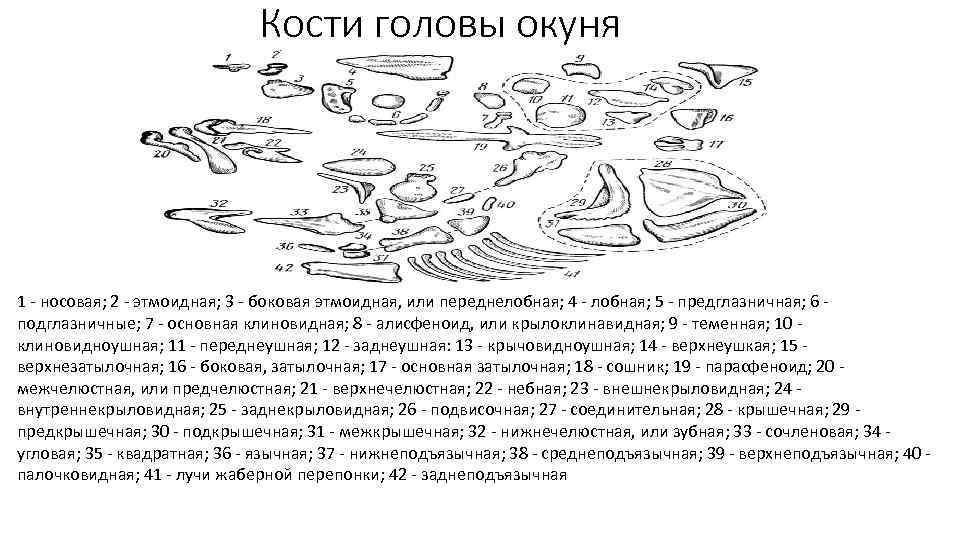

Кости головы окуня 1 - носовая; 2 - этмоидная; 3 - боковая этмоидная, или переднелобная; 4 - лобная; 5 - предглазничная; 6 - подглазничные; 7 - основная клиновидная; 8 - алисфеноид, или крылоклинавидная; 9 - теменная; 10 - клиновидноушная; 11 - переднеушная; 12 - заднеушная: 13 - крычовидноушная; 14 - верхнеушкая; 15 - верхнезатылочная; 16 - боковая, затылочная; 17 - основная затылочная; 18 - сошник; 19 - парасфеноид; 20 - межчелюстная, или предчелюстная; 21 - верхнечелюстная; 22 - небная; 23 - внешнекрыловидная; 24 - внутреннекрыловидная; 25 - заднекрыловидная; 26 - подвисочная; 27 - соединительная; 28 - крышечная; 29 - предкрышечная; 30 - подкрышечная; 31 - межкрышечная; 32 - нижнечелюстная, или зубная; 33 - сочленовая; 34 - угловая; 35 - квадратная; 36 - язычная; 37 - нижнеподъязычная; 38 - среднеподъязычная; 39 - верхнеподъязычная; 40 - палочковидная; 41 - лучи жаберной перепонки; 42 - заднеподъязычная

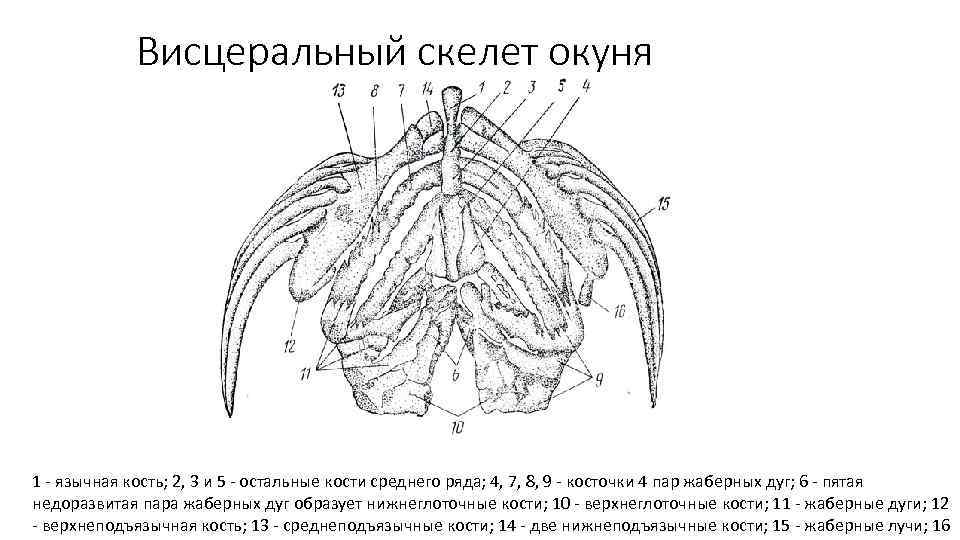

Висцеральный скелет окуня 1 - язычная кость; 2, 3 и 5 - остальные кости среднего ряда; 4, 7, 8, 9 - косточки 4 пар жаберных дуг; 6 - пятая недоразвитая пара жаберных дуг образует нижнеглоточные кости; 10 - верхнеглоточные кости; 11 - жаберные дуги; 12 - верхнеподъязычная кость; 13 - среднеподъязычные кости; 14 - две нижнеподъязычные кости; 15 - жаберные лучи; 16

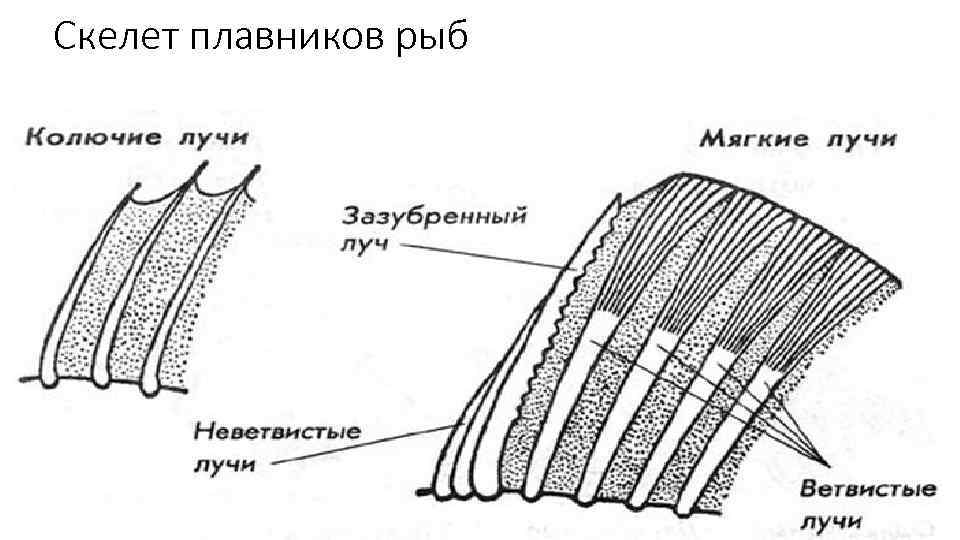

Скелет плавников рыб
