Строение эпидермиса листа традесканции Tradescantia sp

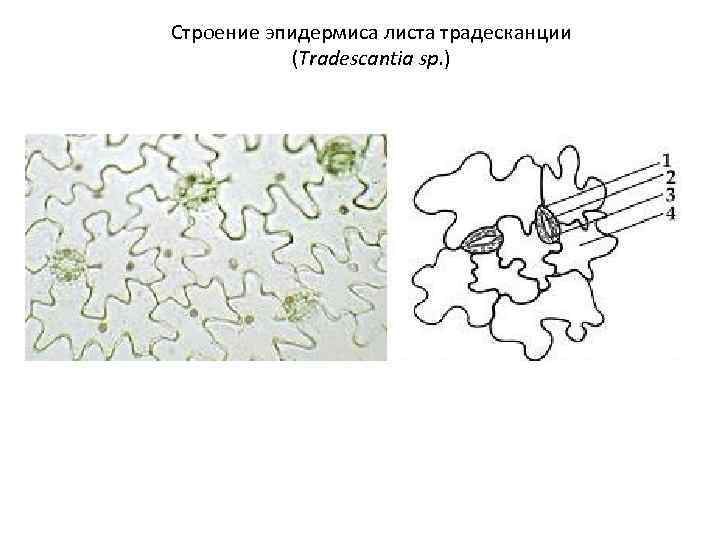

Строение эпидермиса листа традесканции (Tradescantia sp. )

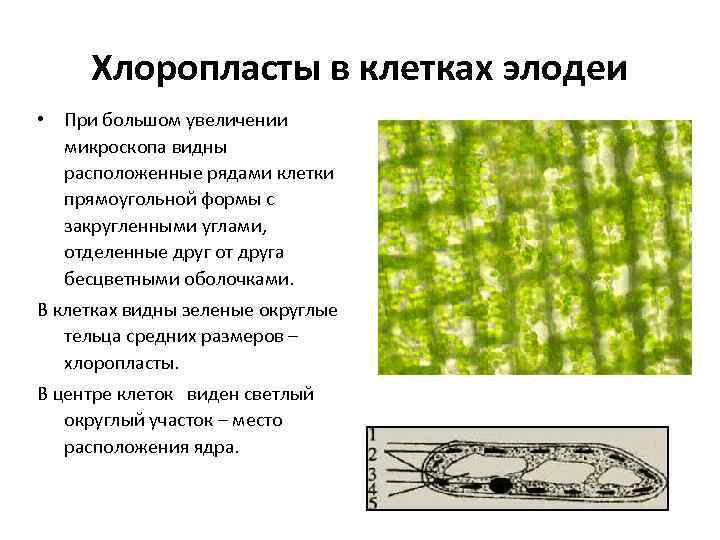

Хлоропласты в клетках элодеи • При большом увеличении микроскопа видны расположенные рядами клетки прямоугольной формы с закругленными углами, отделенные друг от друга бесцветными оболочками. В клетках видны зеленые округлые тельца средних размеров – хлоропласты. В центре клеток виден светлый округлый участок – место расположения ядра.

Хромопласты • Хромопласты в клетках пл ода болгарского перца.

Хлоропласты и лейкопласты в клетках эпидермы листа традесканции виргинской (Tradescantia virginica) 1 - ядро, 2 - лейкопласты, 3 - хлоропласты, 4 - замыкающие клетки устьиц, 5 - цитоплазматические тяжи.

Хроматофоры

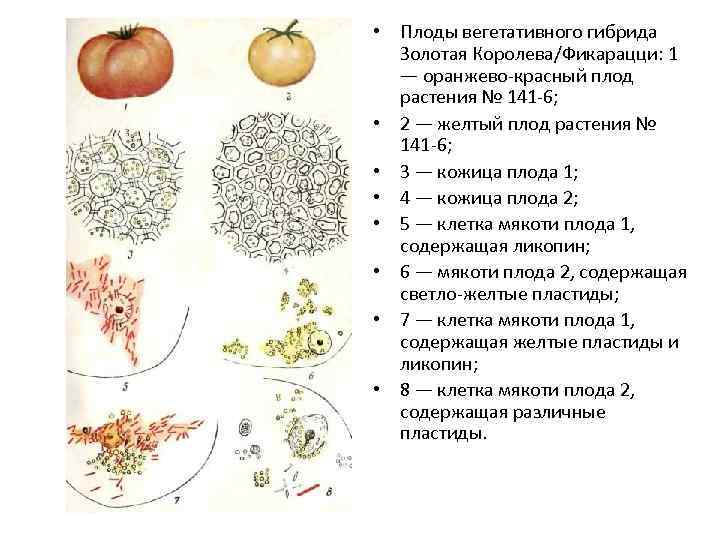

• Плоды вегетативного гибрида Золотая Королева/Фикарацци: 1 — оранжево-красный плод растения № 141 -6; • 2 — желтый плод растения № 141 -6; • 3 — кожица плода 1; • 4 — кожица плода 2; • 5 — клетка мякоти плода 1, содержащая ликопин; • 6 — мякоти плода 2, содержащая светло-желтые пластиды; • 7 — клетка мякоти плода 1, содержащая желтые пластиды и ликопин; • 8 — клетка мякоти плода 2, содержащая различные пластиды.

Рис. 14. Каменистые клетки плода груши обыкновенной (Pyrus communis): А - плод груши (продольный разрез); Б - каменистые клетки при малом увеличении; В - при большом увеличении. 1 - паренхимные клетки мякоти, 2 - оболочка клетки, 3 - простая пора в плане, 4 - простая пора в разрезе, 5 - связь между порами соседних клеток, 6 - полость клетки.

Стадии клеточного цикла в клетках корешка лука репчатого Метафаза Профаза, разрушение ядерной оболочки Поздняя телофаза Интерфаза

Строение клеточной оболочки эпидермы листа аспидистры широколистной (Aspidistra elatior): 1 - первичная оболочка, 2 - вторичная оболочка, 3 межклетное вещество (срединная пластинка), 4 - простая пора (вид сверху), 5 - простая пора (вид сбоку).

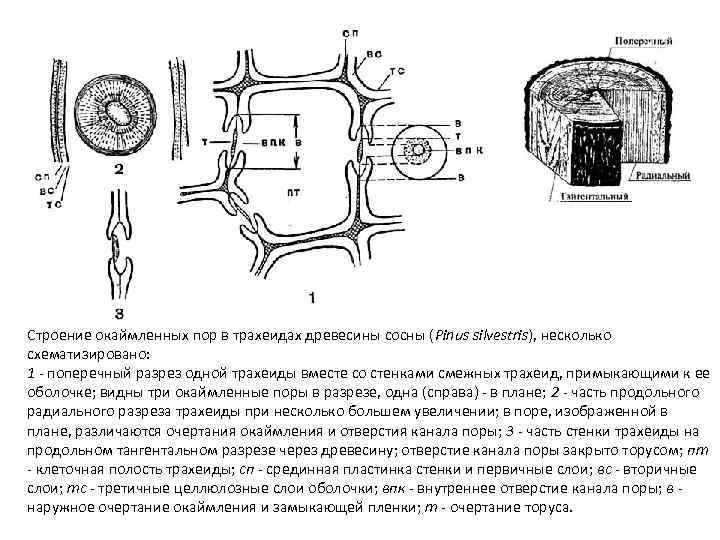

Строение окаймленных пор в трахеидах древесины сосны (Pinus silvestris), несколько схематизировано: 1 - поперечный разрез одной трахеиды вместе со стенками смежных трахеид, примыкающими к ее оболочке; видны три окаймленные поры в разрезе, одна (справа) - в плане; 2 - часть продольного радиального разреза трахеиды при несколько большем увеличении; в поре, изображенной в плане, различаются очертания окаймления и отверстия канала поры; 3 - часть стенки трахеиды на продольном тангентальном разрезе через древесину; отверстие канала поры закрыто торусом; пт - клеточная полость трахеиды; сп - срединная пластинка стенки и первичные слои; вс - вторичные слои; тс - третичные целлюлозные слои оболочки; впк - внутреннее отверстие канала поры; в - наружное очертание окаймления и замыкающей пленки; т - очертание торуса.

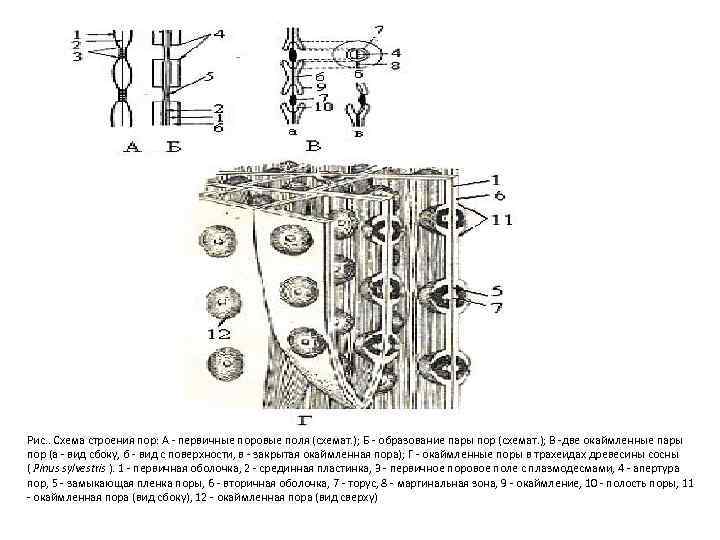

Рис. . Схема строения пор: А - первичные поровые поля (схемат. ); Б - образование пары пор (схемат. ); В -две окаймленные пары пор (а - вид сбоку, б - вид с поверхности, в - закрытая окаймленная пора); Г - окаймленные поры в трахеидах древесины сосны ( Pinus sylvestris ). 1 - первичная оболочка, 2 - срединная пластинка, 3 - первичное поровое поле с плазмодесмами, 4 - апертура пор, 5 - замыкающая пленка поры, 6 - вторичная оболочка, 7 - торус, 8 - маргинальная зона, 9 - окаймление, 10 - полость поры, 11 - окаймленная пора (вид сбоку), 12 - окаймленная пора (вид сверху)

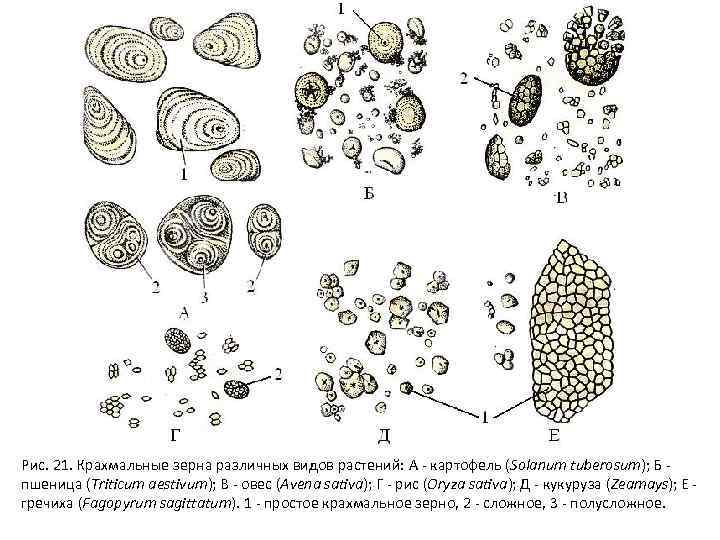

Рис. 21. Крахмальные зерна различных видов растений: А - картофель (Solanum tuberosum); Б - пшеница (Triticum aestivum); В - овес (Avena sativa); Г - рис (Oryza sativa); Д - кукуруза (Zeamays); Е - гречиха (Fagopyrum sagittatum). 1 - простое крахмальное зерно, 2 - сложное, 3 - полусложное.

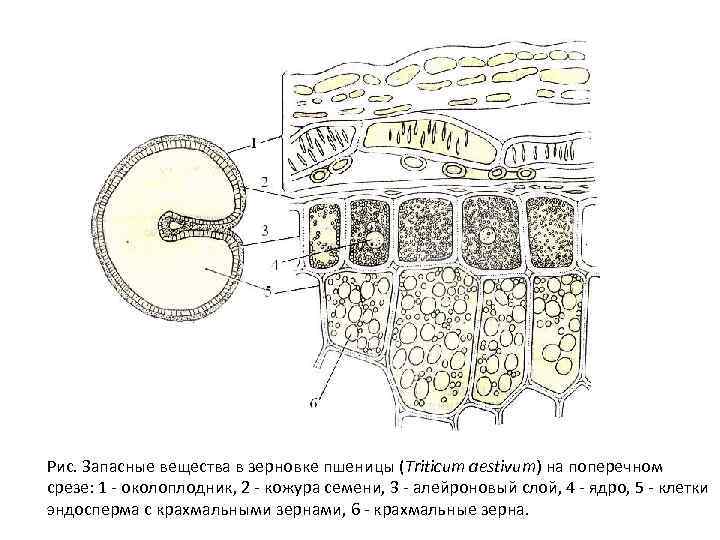

Рис. Запасные вещества в зерновке пшеницы (Triticum aestivum) на поперечном срезе: 1 - околоплодник, 2 - кожура семени, 3 - алейроновый слой, 4 - ядро, 5 - клетки эндосперма с крахмальными зернами, 6 - крахмальные зерна.

Рис. Периферический участок поперечного разреза зерновки пшеницы: о, о - околоплодник и кожура семени; а - белковый (алейроновый) слой толстостенных клеток, богатых протеиновыми зернами, в одной клетке видно ядро; к - тонкостенные клетки эндосперма с многочисленными крахмальными зернами.
