СТРІЛЬБА АРТИЛЕРІЇ ТЕМА № 4 ПІДГОТОВКА СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ ЗАНЯТТЯ № 1 ЗАВДАННЯ ТА ЗМІСТ ПІДГОТОВКИ СТРІЛЬБИ АРТИЛЕРІЇ СТАРШИЙ ВИКЛАДАЧ КАФЕДРИ ПОЛКОВНИК ЗАПАСУ В. О. ФОМІЧОВ

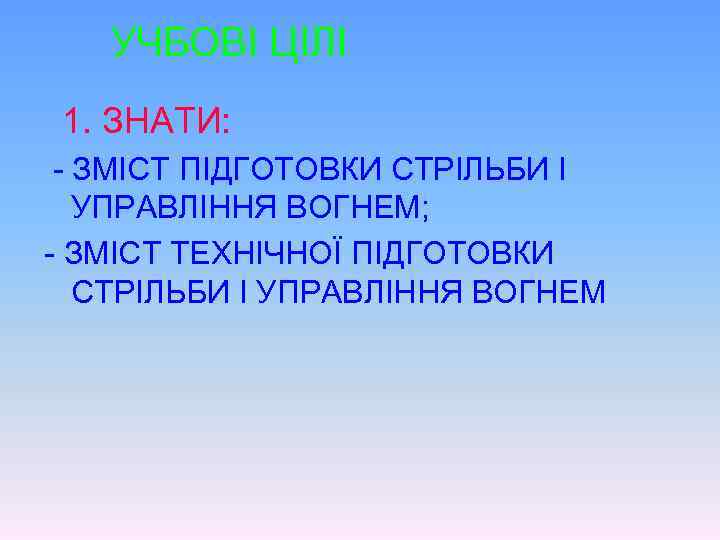

УЧБОВІ ЦІЛІ 1. ЗНАТИ: - ЗМІСТ ПІДГОТОВКИ СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ; - ЗМІСТ ТЕХНІЧНОЇ ПІДГОТОВКИ СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ
ПЕРШЕ НАВЧАЛЬНЕ ПИТАННЯ ЗМІСТ ПІДГОТОВКИ СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ. 1. 1. ЗМІСТ ПІДГОТОВКИ І УПРАВЛІННЯ ВОГНЕМ АРТИЛЕРІЇ ПІДГОТОВКА СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ ПОЛЯГАЄ В ОРГАНІЗАЦІЇ І ПРОВЕДЕННІ КОМПЛЕКСУ ЗАХОДІВ , ЗДІЙСНЮЄМИХ ДО ПОЧАТКУ ТА В ХОДІ БОЙОВИХ ДІЙ, З МЕТОЮ БЕЗПЕРЕРВНОЇ ПІДТРИМКИ АРТИЛЕРІЙСЬКИХ ПІДРОЗДІЛІВ В СТАНІ ПОСТІЙНОЇ БОЙОВОЇ ГОТОВНОСТІ ДО НАЙБІЛЬШ ЕФЕКТИВНОГО ВИКОНАННЯ ВОГНЕВИХ ЗАВДАНЬ.

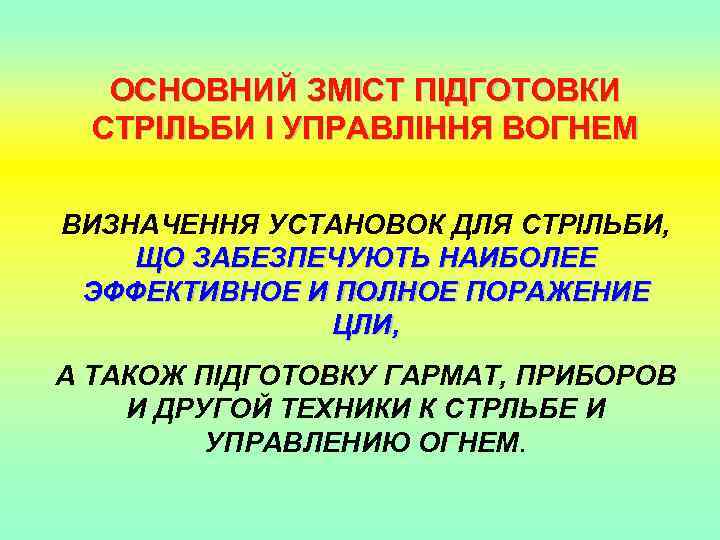

ОСНОВНИЙ ЗМІСТ ПІДГОТОВКИ СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ, ЩО ЗАБЕЗПЕЧУЮТЬ НАИБОЛЕЕ ЭФФЕКТИВНОЕ И ПОЛНОЕ ПОРАЖЕНИЕ ЦЛИ, А ТАКОЖ ПІДГОТОВКУ ГАРМАТ, ПРИБОРОВ И ДРУГОЙ ТЕХНИКИ К СТРЛЬБЕ И УПРАВЛЕНИЮ ОГНЕМ.
ОПРЕДЕЛЕНИЕ УСТАНОВОК ДЛЯ СТРЕЛЬБЫ ЗАКЛЮЧАЕТСЯ В РЕШЕНИИ ДВУХ ЗАДАЧ. ГЕОМЕТРИЧНЕ ЗАВДАННЯ ПІДГОТОВКИ СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ ВИЗНАЧЕННІ ВЗАЄМНОГО ВОГНЕВОЇ ПОЗИЦІЇ І ЦІЛІ. БАЛІСТИЧНЕ ЗАВДАННЯ ПОЛЯГАЄ В ПОЛОЖЕННЯ ПІДГОТОВКИ СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ ПОЛЯГАЄ В ВИЗНАЧЕННІ ТАКОГО КУТА ПІДНЕСЕННЯ І НАПРЯМКУ СТВОЛА ГАРМАТИ, ПРИ ЯКИХ З УРАХУВАННЯМ ВПЛИВУ УМОВ СТРІЛЬБИ НА ПОЛЬОТ СНАРЯДУ СЕРЕДНЯ ТРАЄКТОРІЯ БУДЕ ПРОХОДИТИ ЧЕРЕЗ ЦІЛЬ.

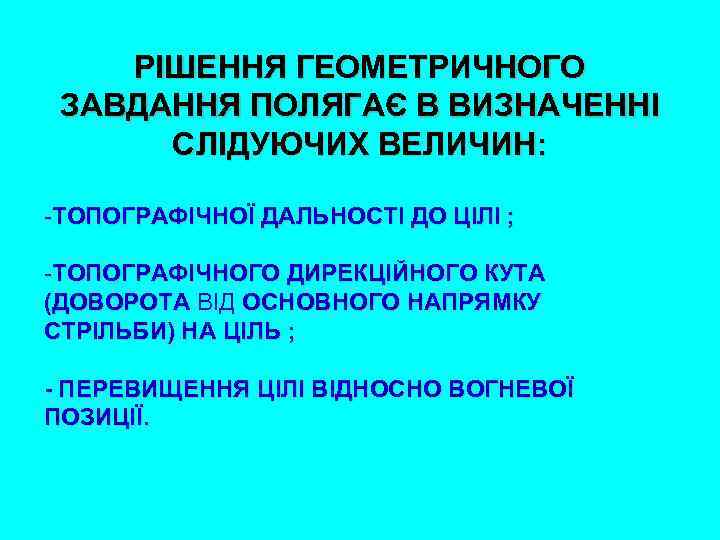

РІШЕННЯ ГЕОМЕТРИЧНОГО ЗАВДАННЯ ПОЛЯГАЄ В ВИЗНАЧЕННІ СЛІДУЮЧИХ ВЕЛИЧИН: -ТОПОГРАФІЧНОЇ ДАЛЬНОСТІ ДО ЦІЛІ ; -ТОПОГРАФІЧНОГО ДИРЕКЦІЙНОГО КУТА (ДОВОРОТА ВІД ОСНОВНОГО НАПРЯМКУ СТРІЛЬБИ) НА ЦІЛЬ ; - ПЕРЕВИЩЕННЯ ЦІЛІ ВІДНОСНО ВОГНЕВОЇ ПОЗИЦІЇ.

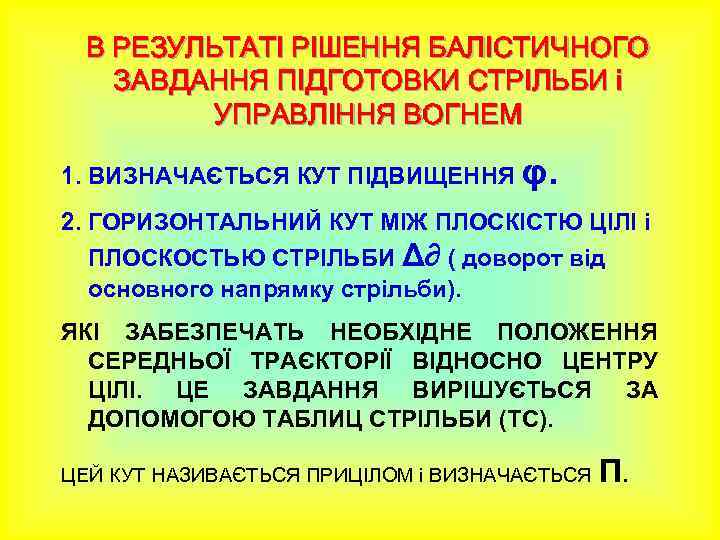

В РЕЗУЛЬТАТІ РІШЕННЯ БАЛІСТИЧНОГО ЗАВДАННЯ ПІДГОТОВКИ СТРІЛЬБИ і УПРАВЛІННЯ ВОГНЕМ 1. ВИЗНАЧАЄТЬСЯ КУТ ПІДВИЩЕННЯ φ. 2. ГОРИЗОНТАЛЬНИЙ КУТ МІЖ ПЛОСКІСТЮ ЦІЛІ і ПЛОСКОСТЬЮ СТРІЛЬБИ Δ∂ ( доворот від основного напрямку стрільби). ЯКІ ЗАБЕЗПЕЧАТЬ НЕОБХІДНЕ ПОЛОЖЕННЯ СЕРЕДНЬОЇ ТРАЄКТОРІЇ ВІДНОСНО ЦЕНТРУ ЦІЛІ. ЦЕ ЗАВДАННЯ ВИРІШУЄТЬСЯ ЗА ДОПОМОГОЮ ТАБЛИЦ СТРІЛЬБИ (ТС). ЦЕЙ КУТ НАЗИВАЄТЬСЯ ПРИЦІЛОМ і ВИЗНАЧАЄТЬСЯ П.

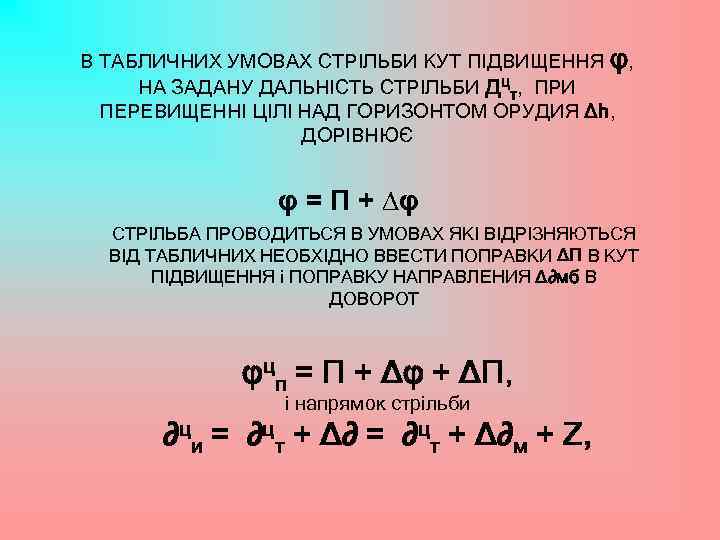

В ТАБЛИЧНИХ УМОВАХ СТРІЛЬБИ КУТ ПІДВИЩЕННЯ φ, НА ЗАДАНУ ДАЛЬНІСТЬ СТРІЛЬБИ Дцт, ПРИ ПЕРЕВИЩЕННІ ЦІЛІ НАД ГОРИЗОНТОМ ОРУДИЯ Δh, ДОРІВНЮЄ φ = П + ∆φ СТРІЛЬБА ПРОВОДИТЬСЯ В УМОВАХ ЯКІ ВІДРІЗНЯЮТЬСЯ ВІД ТАБЛИЧНИХ НЕОБХІДНО ВВЕСТИ ПОПРАВКИ ΔП В КУТ ПІДВИЩЕННЯ і ПОПРАВКУ НАПРАВЛЕНИЯ Δ∂мб В ДОВОРОТ φцп = П + Δφ + ΔП, і напрямок стрільби ∂ци = ∂цт + Δ∂м + Z,

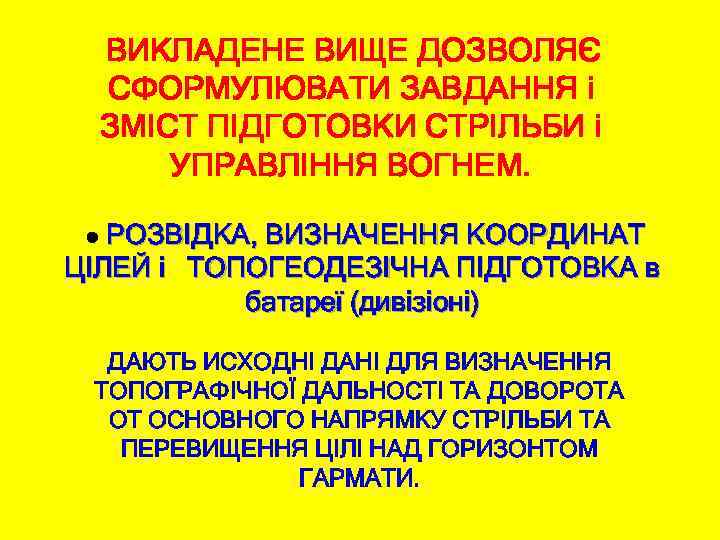

ВИКЛАДЕНЕ ВИЩЕ ДОЗВОЛЯЄ СФОРМУЛЮВАТИ ЗАВДАННЯ і ЗМІСТ ПІДГОТОВКИ СТРІЛЬБИ і УПРАВЛІННЯ ВОГНЕМ. ● РОЗВІДКА, ВИЗНАЧЕННЯ КООРДИНАТ ЦІЛЕЙ і ТОПОГЕОДЕЗІЧНА ПІДГОТОВКА в батареї (дивізіоні) ДАЮТЬ ИСХОДНІ ДАНІ ДЛЯ ВИЗНАЧЕННЯ ТОПОГРАФІЧНОЇ ДАЛЬНОСТІ ТА ДОВОРОТА ОТ ОСНОВНОГО НАПРЯМКУ СТРІЛЬБИ ТА ПЕРЕВИЩЕННЯ ЦІЛІ НАД ГОРИЗОНТОМ ГАРМАТИ.

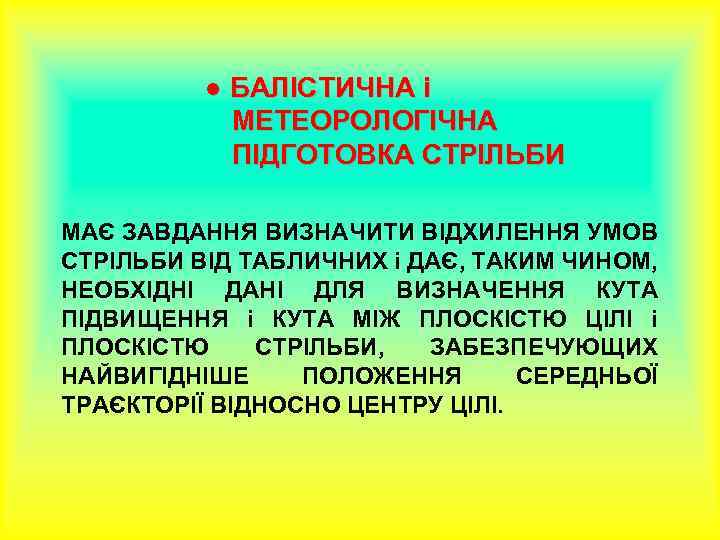

● БАЛІСТИЧНА і МЕТЕОРОЛОГІЧНА ПІДГОТОВКА СТРІЛЬБИ МАЄ ЗАВДАННЯ ВИЗНАЧИТИ ВІДХИЛЕННЯ УМОВ СТРІЛЬБИ ВІД ТАБЛИЧНИХ і ДАЄ, ТАКИМ ЧИНОМ, НЕОБХІДНІ ДАНІ ДЛЯ ВИЗНАЧЕННЯ КУТА ПІДВИЩЕННЯ і КУТА МІЖ ПЛОСКІСТЮ ЦІЛІ і ПЛОСКІСТЮ СТРІЛЬБИ, ЗАБЕЗПЕЧУЮЩИХ НАЙВИГІДНІШЕ ПОЛОЖЕННЯ СЕРЕДНЬОЇ ТРАЄКТОРІЇ ВІДНОСНО ЦЕНТРУ ЦІЛІ.

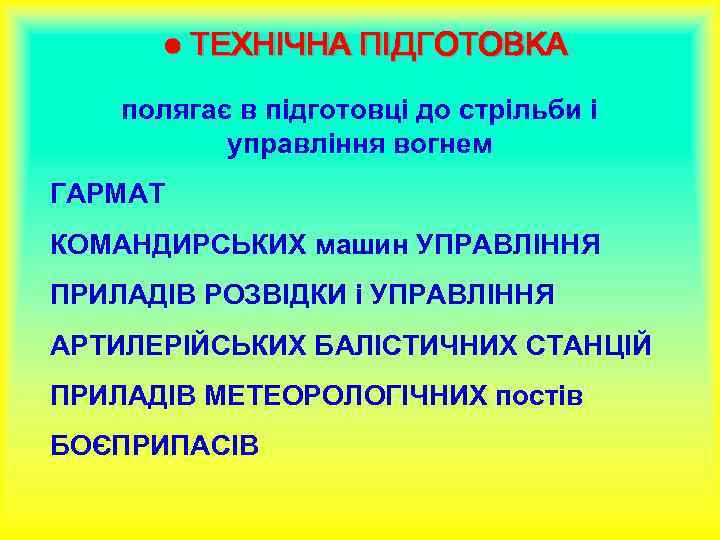

● ТЕХНІЧНА ПІДГОТОВКА полягає в підготовці до стрільби і управління вогнем ГАРМАТ КОМАНДИРСЬКИХ машин УПРАВЛІННЯ ПРИЛАДІВ РОЗВІДКИ і УПРАВЛІННЯ АРТИЛЕРІЙСЬКИХ БАЛІСТИЧНИХ СТАНЦІЙ ПРИЛАДІВ МЕТЕОРОЛОГІЧНИХ постів БОЄПРИПАСІВ

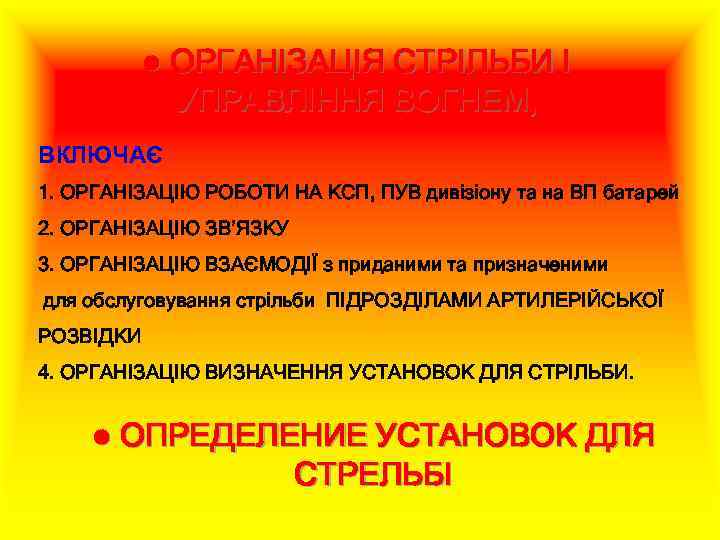

● ОРГАНІЗАЦІЯ СТРІЛЬБИ І УПРАВЛІННЯ ВОГНЕМ, ВКЛЮЧАЄ 1. ОРГАНІЗАЦІЮ РОБОТИ НА КСП, ПУВ дивізіону та на ВП батарей 2. ОРГАНІЗАЦІЮ ЗВ’ЯЗКУ 3. ОРГАНІЗАЦІЮ ВЗАЄМОДІЇ з приданими та призначеними для обслуговування стрільби ПІДРОЗДІЛАМИ АРТИЛЕРІЙСЬКОЇ РОЗВІДКИ 4. ОРГАНІЗАЦІЮ ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ. ● ОПРЕДЕЛЕНИЕ УСТАНОВОК ДЛЯ СТРЕЛЬБІ

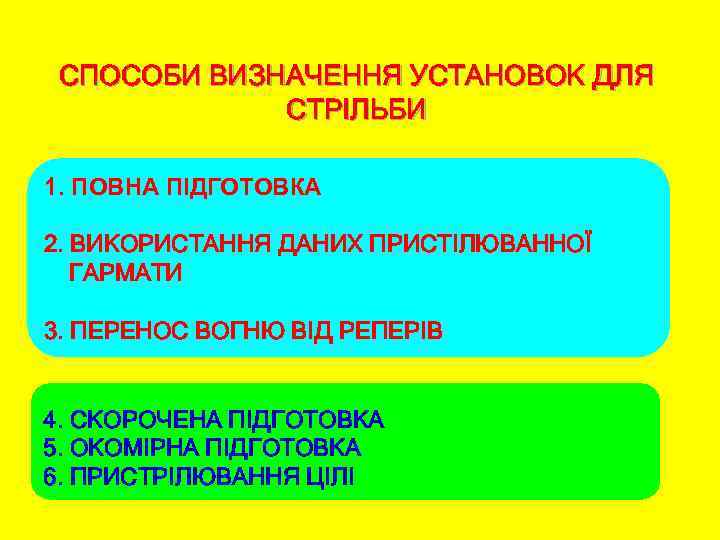

СПОСОБИ ВИЗНАЧЕННЯ УСТАНОВОК ДЛЯ СТРІЛЬБИ 1. ПОВНА ПІДГОТОВКА 2. ВИКОРИСТАННЯ ДАНИХ ПРИСТІЛЮВАННОЇ ГАРМАТИ 3. ПЕРЕНОС ВОГНЮ ВІД РЕПЕРІВ 4. СКОРОЧЕНА ПІДГОТОВКА 5. ОКОМІРНА ПІДГОТОВКА 6. ПРИСТРІЛЮВАННЯ ЦІЛІ

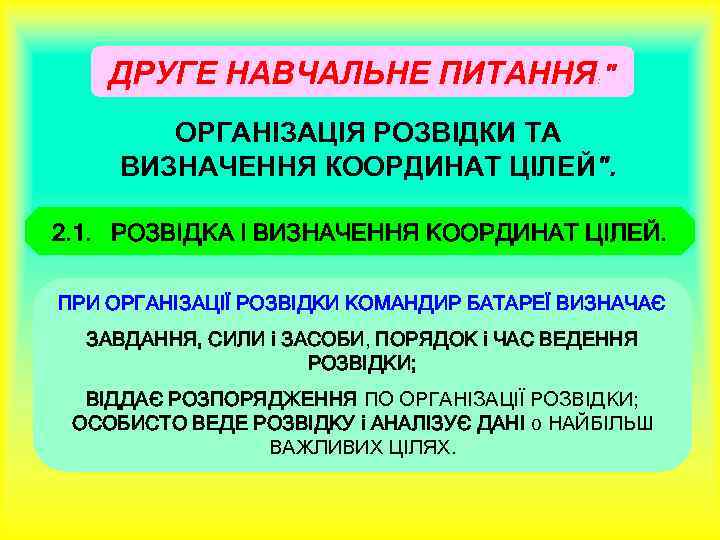

ДРУГЕ НАВЧАЛЬНЕ ПИТАННЯ " : ОРГАНІЗАЦІЯ РОЗВІДКИ ТА ВИЗНАЧЕННЯ КООРДИНАТ ЦІЛЕЙ". 2. 1. РОЗВІДКА І ВИЗНАЧЕННЯ КООРДИНАТ ЦІЛЕЙ. ПРИ ОРГАНІЗАЦІЇ РОЗВІДКИ КОМАНДИР БАТАРЕЇ ВИЗНАЧАЄ ЗАВДАННЯ, СИЛИ і ЗАСОБИ, ПОРЯДОК і ЧАС ВЕДЕННЯ РОЗВІДКИ; ВІДДАЄ РОЗПОРЯДЖЕННЯ ПО ОРГАНІЗАЦІЇ РОЗВІДКИ; ОСОБИСТО ВЕДЕ РОЗВІДКУ і АНАЛІЗУЄ ДАНІ о НАЙБІЛЬШ ВАЖЛИВИХ ЦІЛЯХ.

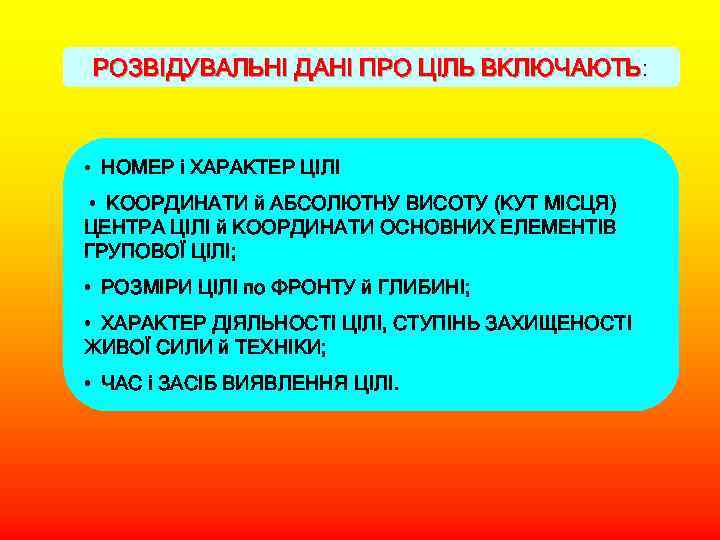

РОЗВІДУВАЛЬНІ ДАНІ ПРО ЦІЛЬ ВКЛЮЧАЮТЬ: ВКЛЮЧАЮТЬ • НОМЕР і ХАРАКТЕР ЦІЛІ • КООРДИНАТИ й АБСОЛЮТНУ ВИСОТУ (КУТ МІСЦЯ) ЦЕНТРА ЦІЛІ й КООРДИНАТИ ОСНОВНИХ ЕЛЕМЕНТІВ ГРУПОВОЇ ЦІЛІ; • РОЗМІРИ ЦІЛІ по ФРОНТУ й ГЛИБИНІ; • ХАРАКТЕР ДІЯЛЬНОСТІ ЦІЛІ, СТУПІНЬ ЗАХИЩЕНОСТІ ЖИВОЇ СИЛИ й ТЕХНІКИ; • ЧАС і ЗАСІБ ВИЯВЛЕННЯ ЦІЛІ.

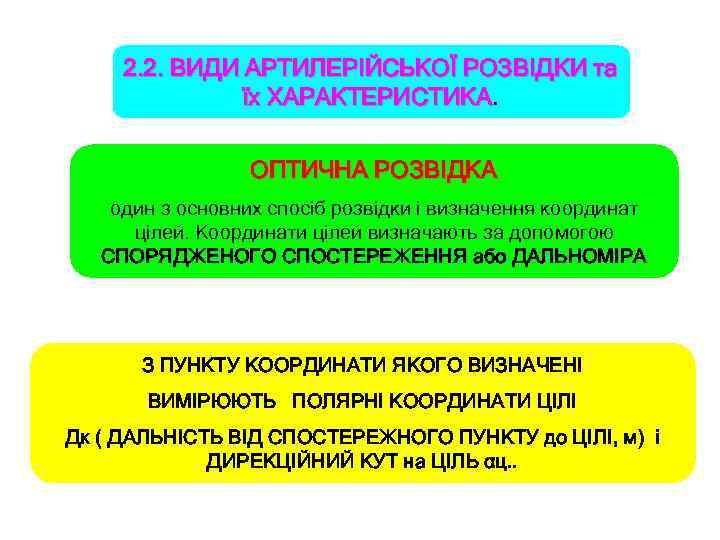

2. 2. ВИДИ АРТИЛЕРІЙСЬКОЇ РОЗВІДКИ та їх ХАРАКТЕРИСТИКА ОПТИЧНА РОЗВІДКА один з основних спосіб розвідки і визначення координат цілей. Координати цілей визначають за допомогою СПОРЯДЖЕНОГО СПОСТЕРЕЖЕННЯ або ДАЛЬНОМІРА З ПУНКТУ КООРДИНАТИ ЯКОГО ВИЗНАЧЕНІ ВИМІРЮЮТЬ ПОЛЯРНІ КООРДИНАТИ ЦІЛІ Дк ( ДАЛЬНІСТЬ ВІД СПОСТЕРЕЖНОГО ПУНКТУ до ЦІЛІ, м) і ДИРЕКЦІЙНИЙ КУТ на ЦІЛЬ αц. .

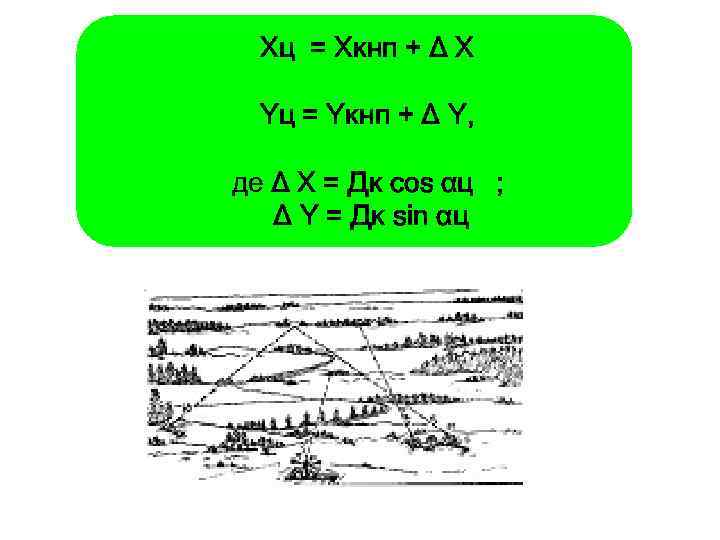

Xц = Xкнп + Δ X Yц = Yкнп + Δ Y, де Δ X = Дк cos αц ; Δ Y = Дк sin αц
ПРИ ВИЗНАЧЕННІ КООРДИНАТ і РОЗМІРІВ ГРУПОВОЇ ЦІЛІ ВСІ РОЗВІДАНІ в її СКЛАДІ ОКРЕМІ ЦІЛІ ОПИСУЮТЬ ПРЯМОКУТНИКОМ зі СТОРОНАМИ, що ПРОХОДЯТЬ через КРАЙНІ ОКРЕМІ ЦІЛІ ПАРАЛЕЛЬНО й ПЕРПЕНДИКУЛЯРНО НАПРЯМКУ СТРІЛЬБИ.
Висоту цілей hц визначають по карті, а спостережуваної цілі, крім того, і розрахунком по куту місця цілі щодо горизонту командно-спостереженого пункту по формулі hц = hнп + Мц ⋅ 0, 001 Дк,
РАДІОЛОКАЦІЙНА РОЗВІДКА здійснюється за допомогою радіолокаційних станцій (РЛС). РЛС типа СНАР визначають як далекомір полярні координати цілей (Дк, αц ).

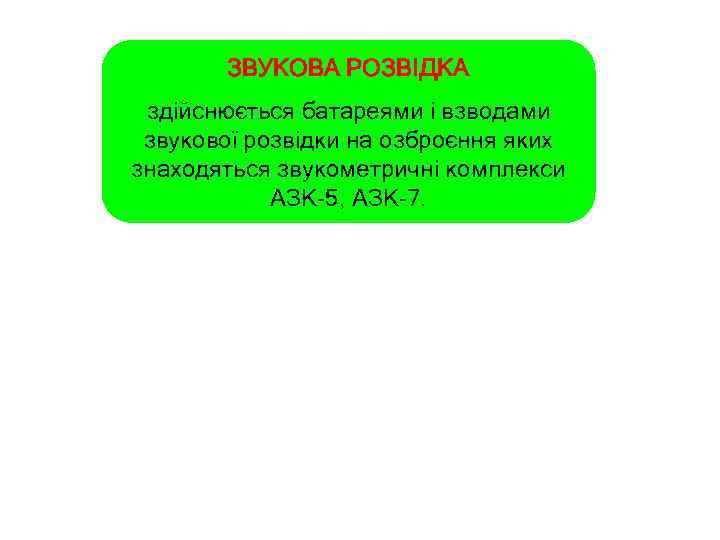

ЗВУКОВА РОЗВІДКА здійснюється батареями і взводами звукової розвідки на озброєння яких знаходяться звукометричні комплекси АЗК-5, АЗК-7.

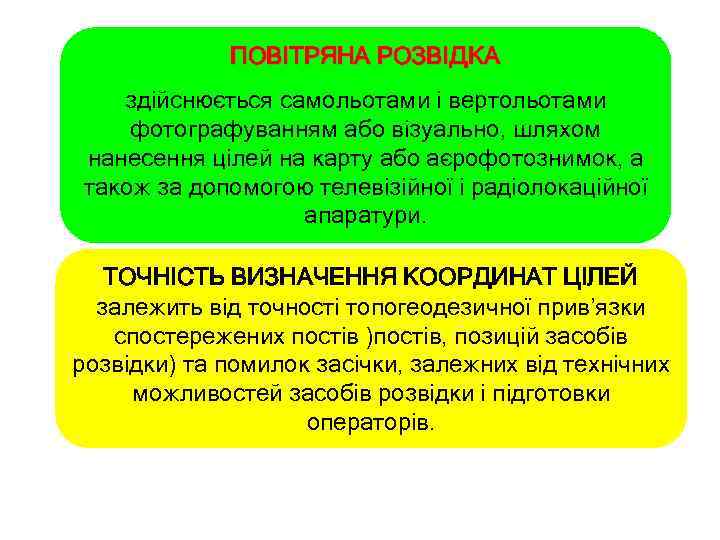

ПОВІТРЯНА РОЗВІДКА здійснюється самольотами і вертольотами фотографуванням або візуально, шляхом нанесення цілей на карту або аєрофотознимок, а також за допомогою телевізійної і радіолокаційної апаратури. ТОЧНІСТЬ ВИЗНАЧЕННЯ КООРДИНАТ ЦІЛЕЙ залежить від точності топогеодезичної прив’язки спостережених постів )постів, позицій засобів розвідки) та помилок засічки, залежних від технічних можливостей засобів розвідки і підготовки операторів.
ТРЕТЕ НАВЧАЛЬНЕ ПИТАННЯ ТЕХНІЧНА ПІДГОТОВКА СТРІЛЬБИ НЕОБХІДНІСТЬ ТЕХНІЧНОЇ ПІДГОТОВКИ ВИЗВАНА ПРОВОДИТЬСЯ З МЕТОЮ ЗАБЕЗПЕЧЕННЯ ТОЧНОЇ і НАДІЙНОЇ ДІЇ гармат, машин управління комплексів автоматизованого управління вогнем і рухливими розвідувальними пунктами, ЕОМ, приладів розвідки і управління вогнем, балістичної станції й приладів метеорологічного поста, а також боєприпасів до стрільби) при підготовки і веденні вогню.

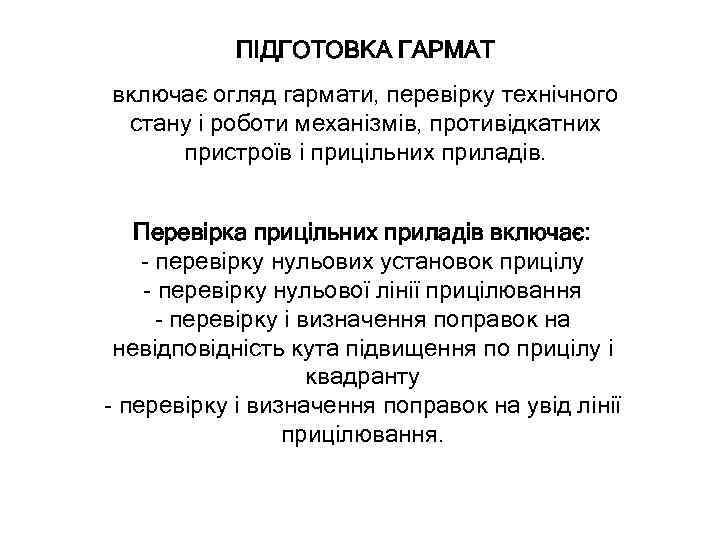

ПІДГОТОВКА ГАРМАТ включає огляд гармати, перевірку технічного стану і роботи механізмів, противідкатних пристроїв і прицільних приладів. Перевірка прицільних приладів включає: - перевірку нульових установок прицілу - перевірку нульової лінії прицілювання - перевірку і визначення поправок на невідповідність кута підвищення по прицілу і квадранту - перевірку і визначення поправок на увід лінії прицілювання.

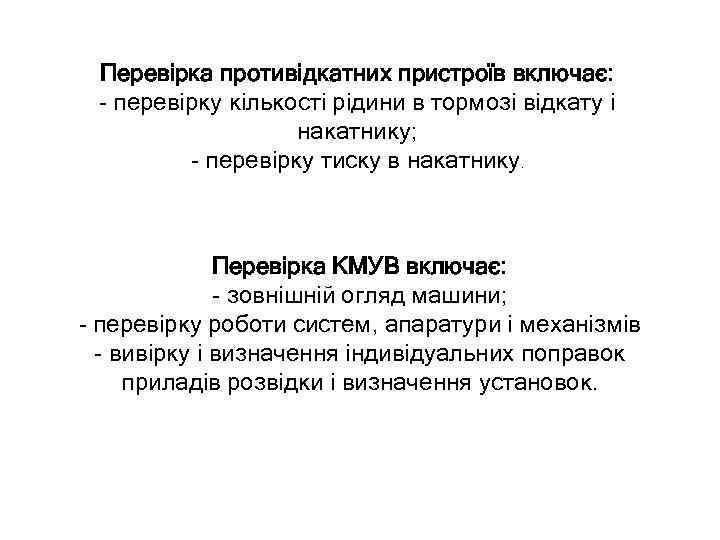

Перевірка противідкатних пристроїв включає: - перевірку кількості рідини в тормозі відкату і накатнику; - перевірку тиску в накатнику. Перевірка КМУВ включає: - зовнішній огляд машини; - перевірку роботи систем, апаратури і механізмів - вивірку і визначення індивідуальних поправок приладів розвідки і визначення установок.

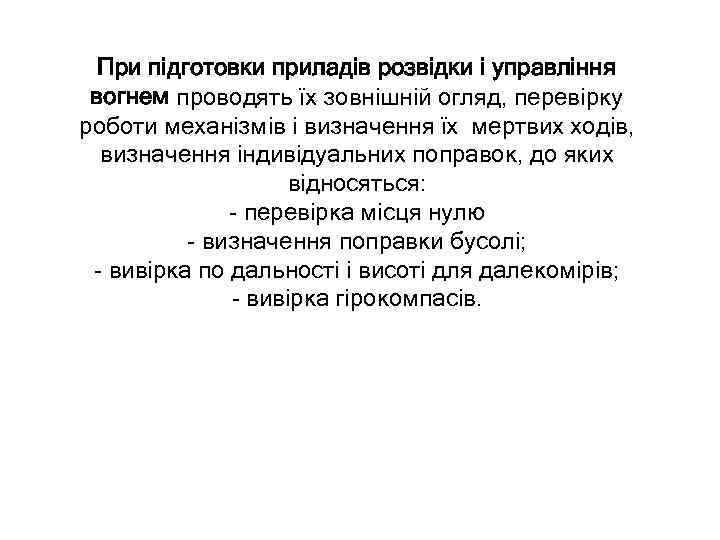

При підготовки приладів розвідки і управління вогнем проводять їх зовнішній огляд, перевірку роботи механізмів і визначення їх мертвих ходів, визначення індивідуальних поправок, до яких відносяться: - перевірка місця нулю - визначення поправки бусолі; - вивірка по дальності і висоті для далекомірів; - вивірка гірокомпасів.

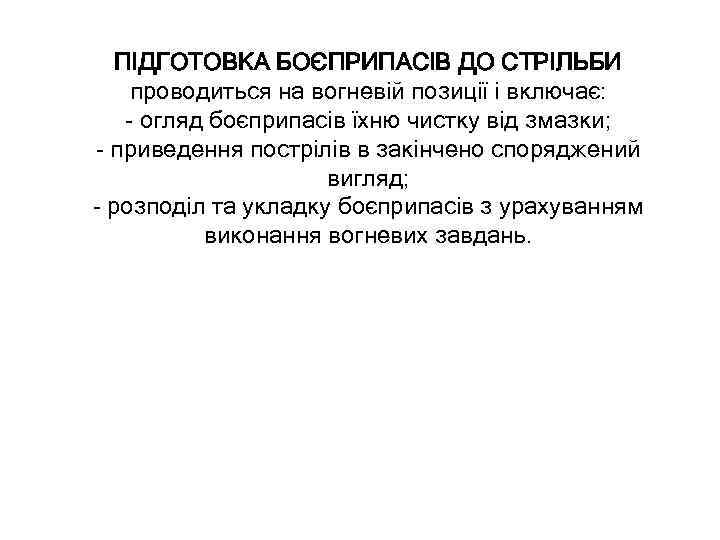

ПІДГОТОВКА БОЄПРИПАСІВ ДО СТРІЛЬБИ проводиться на вогневій позиції і включає: - огляд боєприпасів їхню чистку від змазки; - приведення пострілів в закінчено споряджений вигляд; - розподіл та укладку боєприпасів з урахуванням виконання вогневих завдань.
