СТП КТК — 2 – 2009 Требования к

СТП КТК - 2 – 2009 Требования к оформлению пояснительных записок курсовых и дипломных проектов КОГОБУ СПО «КИРОВСКИЙ ТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ» 2012

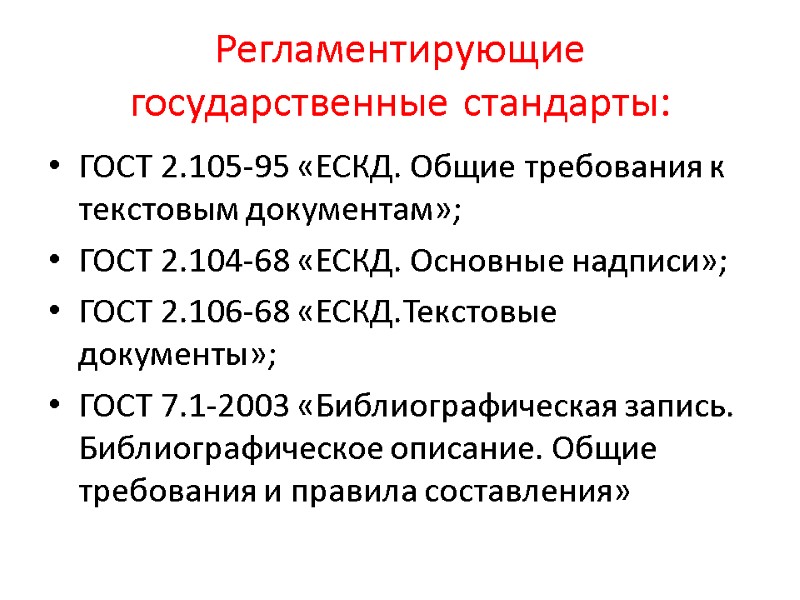

Регламентирующие государственные стандарты: ГОСТ 2.105-95 «ЕСКД. Общие требования к текстовым документам»; ГОСТ 2.104-68 «ЕСКД. Основные надписи»; ГОСТ 2.106-68 «ЕСКД.Текстовые документы»; ГОСТ 7.1-2003 «Библиографическая запись. Библиографическое описание. Общие требования и правила составления»

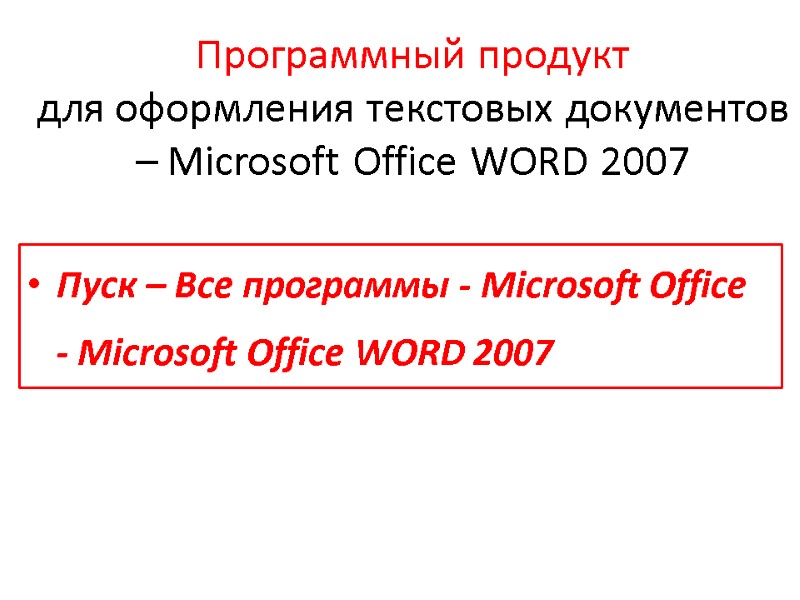

Программный продукт для оформления текстовых документов – Microsoft Office WORD 2007 Пуск – Все программы - Microsoft Office - Microsoft Office WORD 2007

Содержание Нумерация страниц Общие требования Формат страниц Параметры абзаца Расстановка переносов Установка полей и текста рамки Оформление заголовка и подзаголовка Оформление разделов Оформление содержания Оформление рисунков Оформление таблиц Оформление формул Оформление приложений Оформление списка литературы

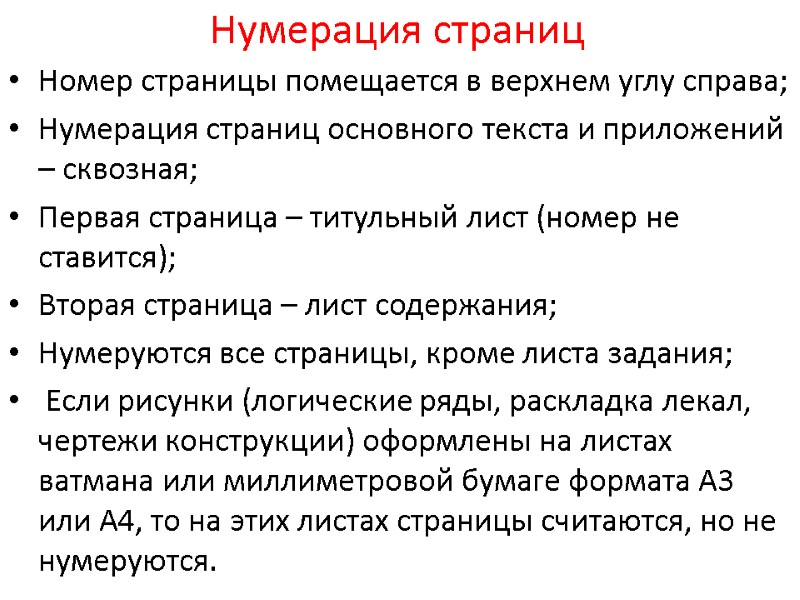

Нумерация страниц Номер страницы помещается в верхнем углу справа; Нумерация страниц основного текста и приложений – сквозная; Первая страница – титульный лист (номер не ставится); Вторая страница – лист содержания; Нумеруются все страницы, кроме листа задания; Если рисунки (логические ряды, раскладка лекал, чертежи конструкции) оформлены на листах ватмана или миллиметровой бумаге формата А3 или А4, то на этих листах страницы считаются, но не нумеруются.

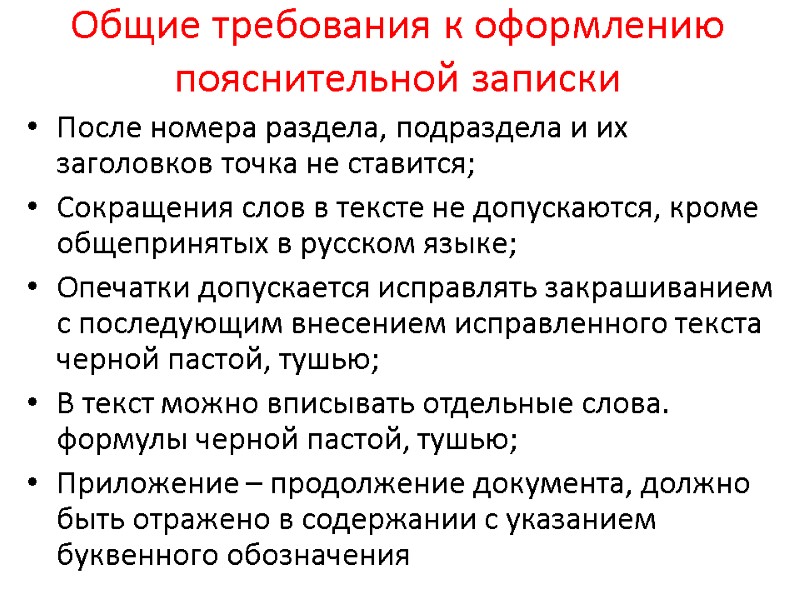

Общие требования к оформлению пояснительной записки После номера раздела, подраздела и их заголовков точка не ставится; Сокращения слов в тексте не допускаются, кроме общепринятых в русском языке; Опечатки допускается исправлять закрашиванием с последующим внесением исправленного текста черной пастой, тушью; В текст можно вписывать отдельные слова. формулы черной пастой, тушью; Приложение – продолжение документа, должно быть отражено в содержании с указанием буквенного обозначения

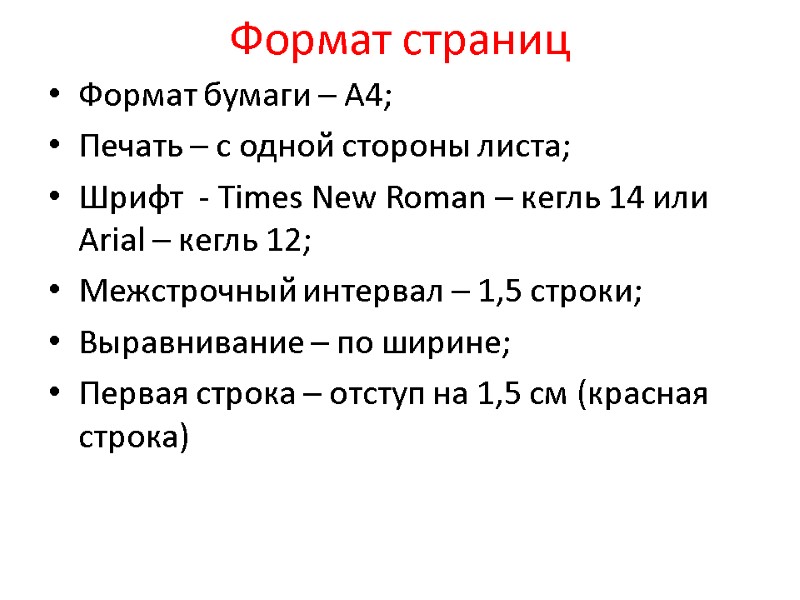

Формат страниц Формат бумаги – А4; Печать – с одной стороны листа; Шрифт - Times New Roman – кегль 14 или Arial – кегль 12; Межстрочный интервал – 1,5 строки; Выравнивание – по ширине; Первая строка – отступ на 1,5 см (красная строка)

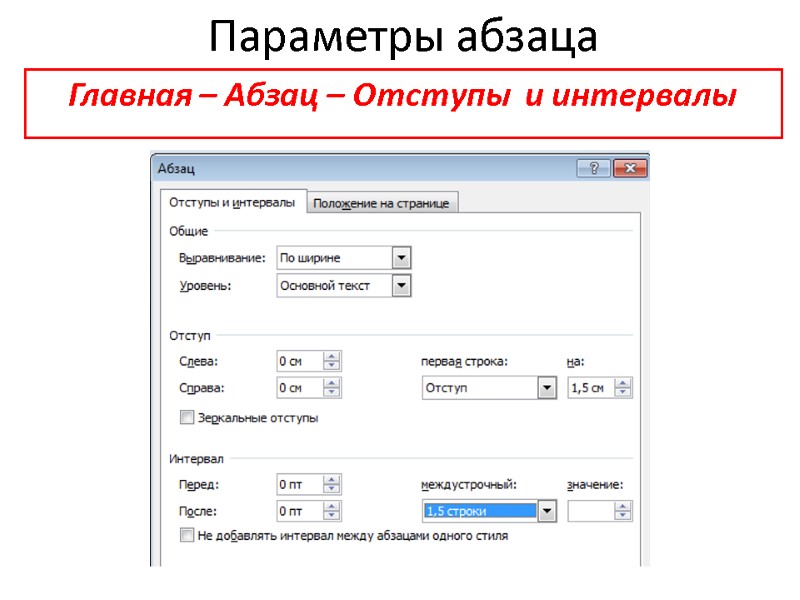

Параметры абзаца Главная – Абзац – Отступы и интервалы

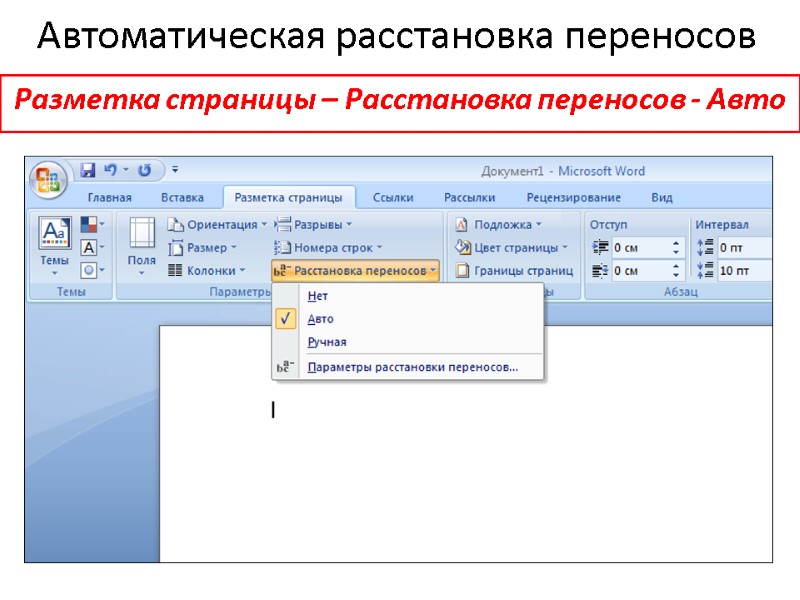

Автоматическая расстановка переносов Разметка страницы – Расстановка переносов - Авто

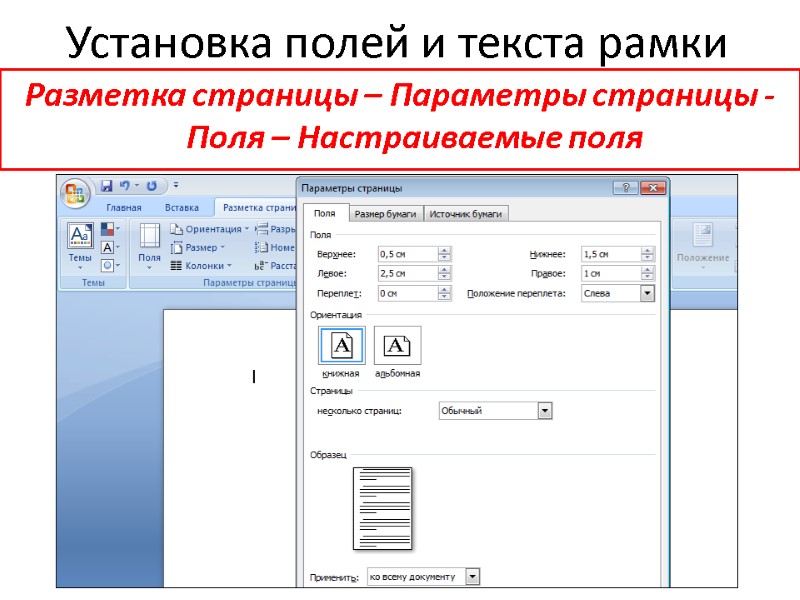

Установка полей и текста рамки Разметка страницы – Параметры страницы - Поля – Настраиваемые поля

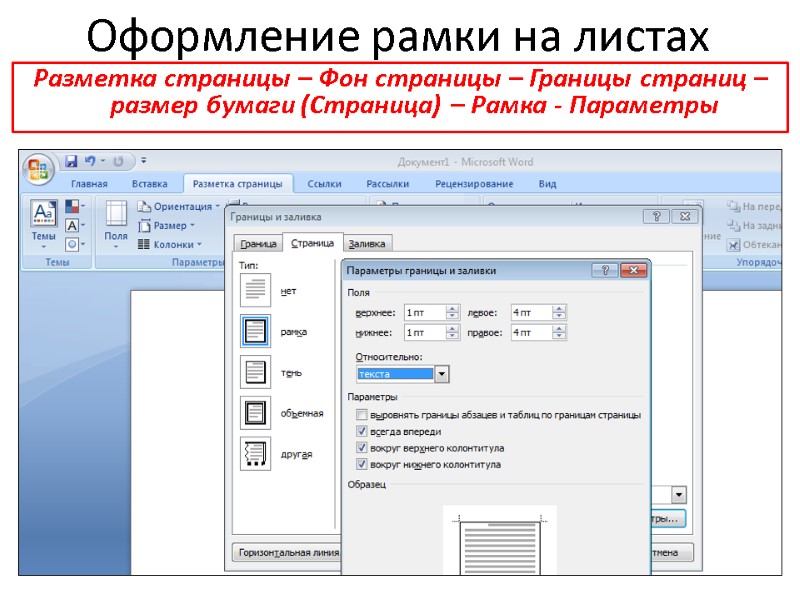

Оформление рамки на листах Разметка страницы – Фон страницы – Границы страниц – размер бумаги (Страница) – Рамка - Параметры

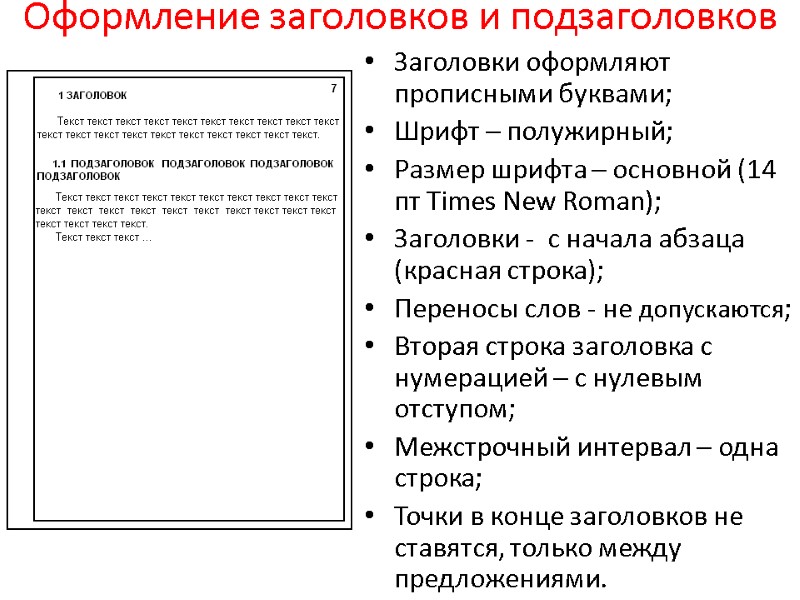

Оформление заголовков и подзаголовков Заголовки оформляют прописными буквами; Шрифт – полужирный; Размер шрифта – основной (14 пт Times New Roman); Заголовки - с начала абзаца (красная строка); Переносы слов - не допускаются; Вторая строка заголовка с нумерацией – с нулевым отступом; Межстрочный интервал – одна строка; Точки в конце заголовков не ставятся, только между предложениями.

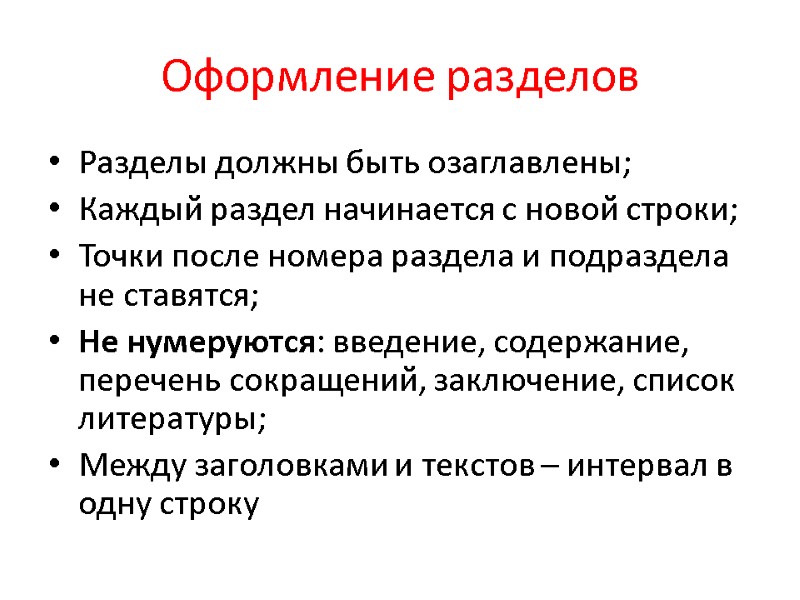

Оформление разделов Разделы должны быть озаглавлены; Каждый раздел начинается с новой строки; Точки после номера раздела и подраздела не ставятся; Не нумеруются: введение, содержание, перечень сокращений, заключение, список литературы; Между заголовками и текстов – интервал в одну строку

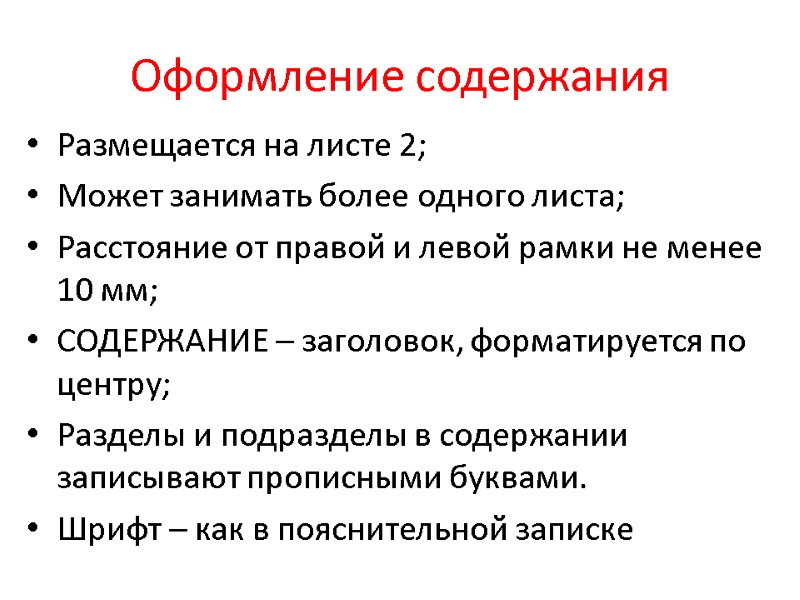

Оформление содержания Размещается на листе 2; Может занимать более одного листа; Расстояние от правой и левой рамки не менее 10 мм; СОДЕРЖАНИЕ – заголовок, форматируется по центру; Разделы и подразделы в содержании записывают прописными буквами. Шрифт – как в пояснительной записке

В содержание включаются: - номера разделов и подразделов; - название разделов и подразделов; - номеров страниц.

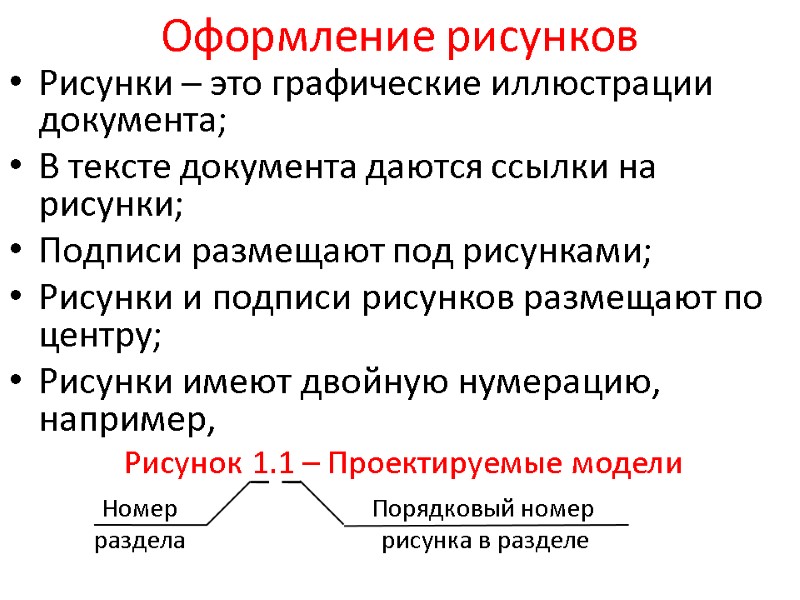

Оформление рисунков Рисунки – это графические иллюстрации документа; В тексте документа даются ссылки на рисунки; Подписи размещают под рисунками; Рисунки и подписи рисунков размещают по центру; Рисунки имеют двойную нумерацию, например, Рисунок 1.1 – Проектируемые модели Номер раздела Порядковый номер рисунка в разделе

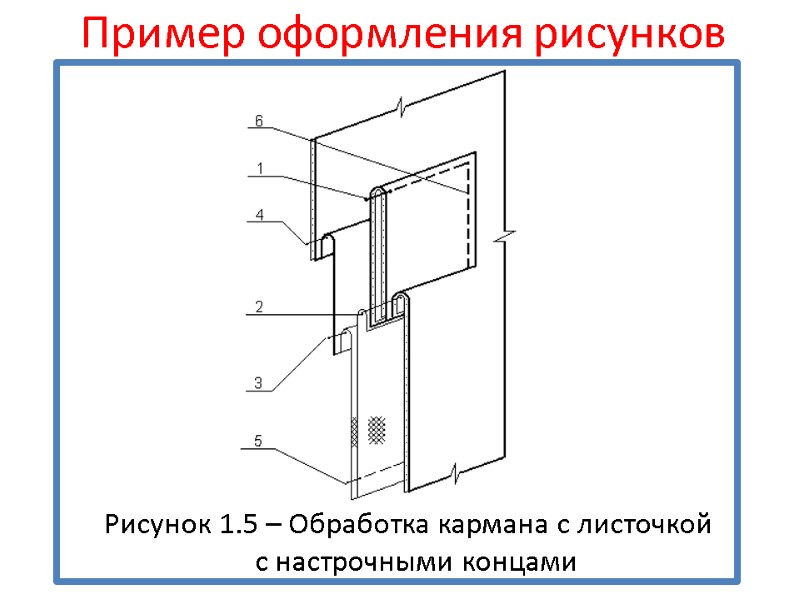

Пример оформления рисунков Рисунок 1.5 – Обработка кармана с листочкой с настрочными концами

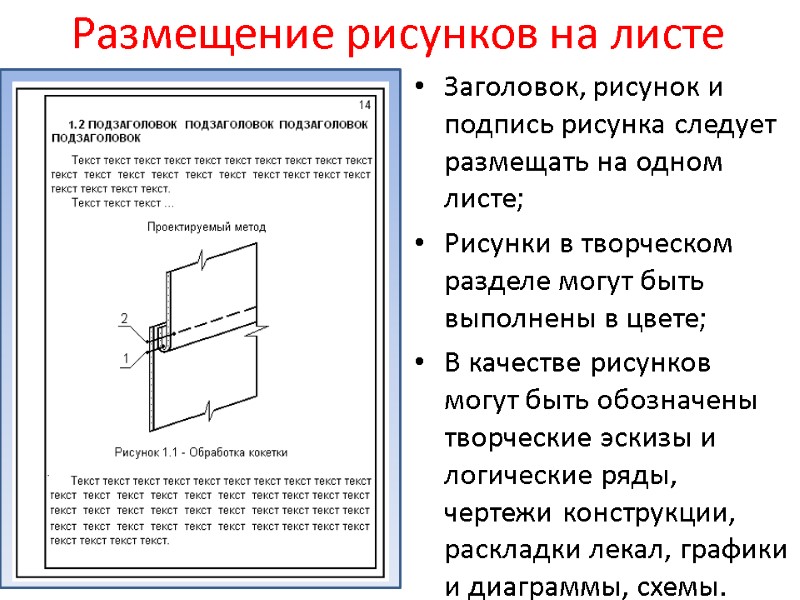

Размещение рисунков на листе Заголовок, рисунок и подпись рисунка следует размещать на одном листе; Рисунки в творческом разделе могут быть выполнены в цвете; В качестве рисунков могут быть обозначены творческие эскизы и логические ряды, чертежи конструкции, раскладки лекал, графики и диаграммы, схемы.

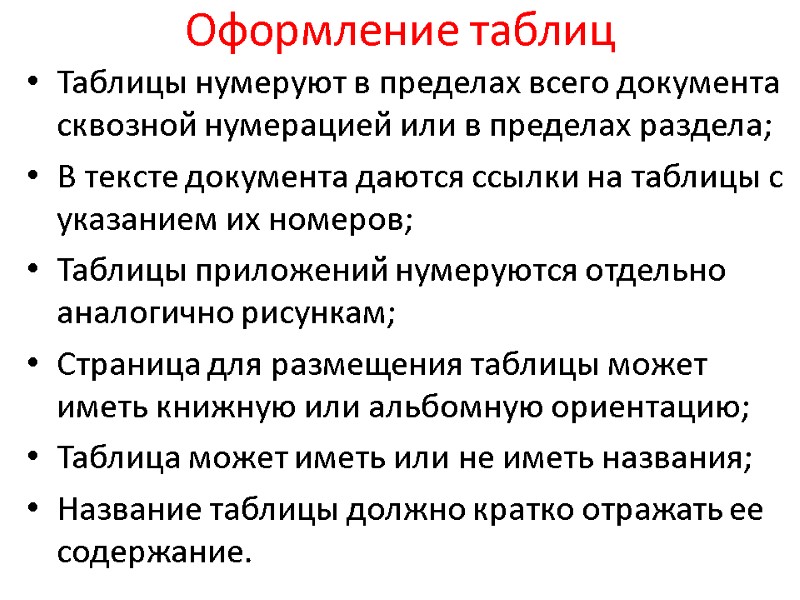

Оформление таблиц Таблицы нумеруют в пределах всего документа сквозной нумерацией или в пределах раздела; В тексте документа даются ссылки на таблицы с указанием их номеров; Таблицы приложений нумеруются отдельно аналогично рисункам; Страница для размещения таблицы может иметь книжную или альбомную ориентацию; Таблица может иметь или не иметь названия; Название таблицы должно кратко отражать ее содержание.

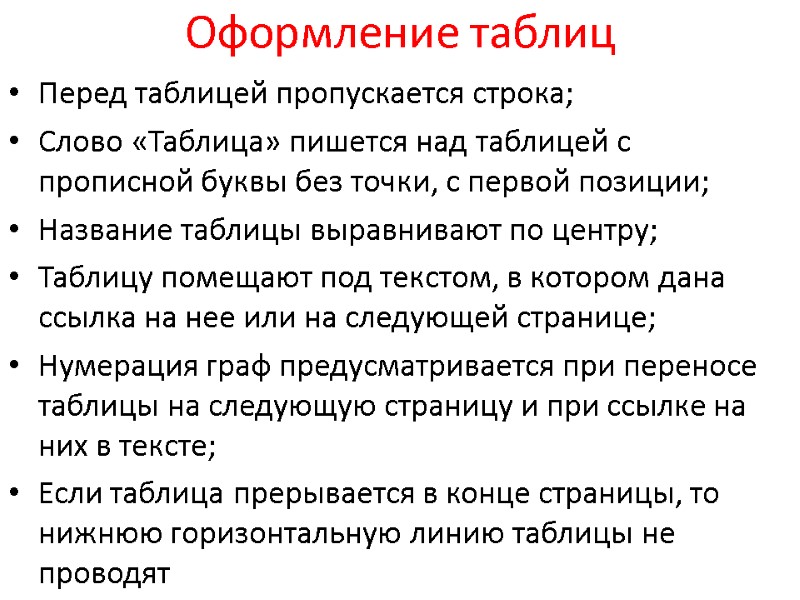

Оформление таблиц Перед таблицей пропускается строка; Слово «Таблица» пишется над таблицей с прописной буквы без точки, с первой позиции; Название таблицы выравнивают по центру; Таблицу помещают под текстом, в котором дана ссылка на нее или на следующей странице; Нумерация граф предусматривается при переносе таблицы на следующую страницу и при ссылке на них в тексте; Если таблица прерывается в конце страницы, то нижнюю горизонтальную линию таблицы не проводят

Размещение и перенос таблицы

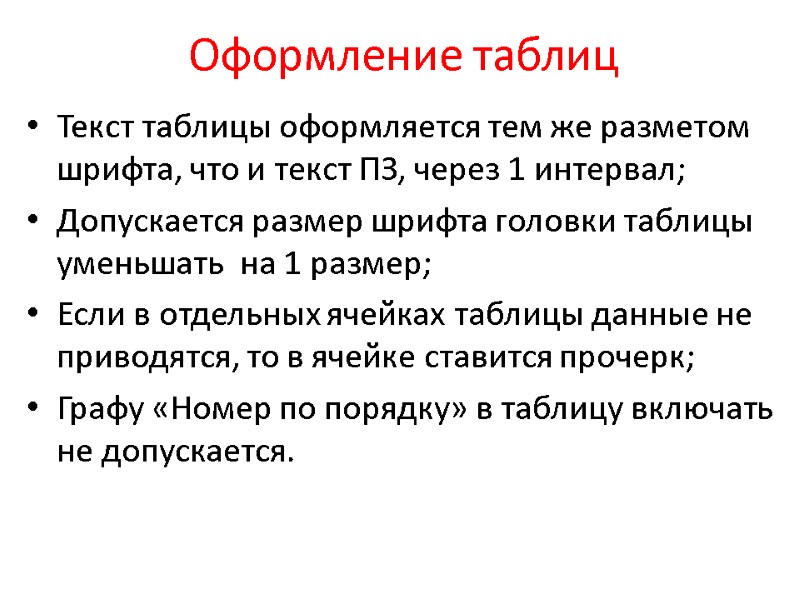

Оформление таблиц Текст таблицы оформляется тем же разметом шрифта, что и текст ПЗ, через 1 интервал; Допускается размер шрифта головки таблицы уменьшать на 1 размер; Если в отдельных ячейках таблицы данные не приводятся, то в ячейке ставится прочерк; Графу «Номер по порядку» в таблицу включать не допускается.

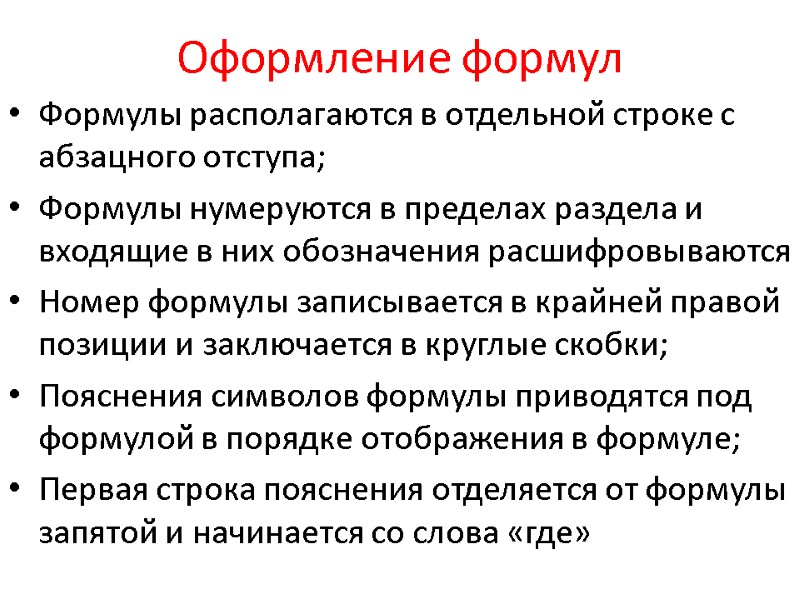

Оформление формул Формулы располагаются в отдельной строке с абзацного отступа; Формулы нумеруются в пределах раздела и входящие в них обозначения расшифровываются Номер формулы записывается в крайней правой позиции и заключается в круглые скобки; Пояснения символов формулы приводятся под формулой в порядке отображения в формуле; Первая строка пояснения отделяется от формулы запятой и начинается со слова «где»

Пример оформления формулы Такт процесса является основным показателем технологического процесса и определяется по формуле τ = Т изд: N = 164,8 : 8 = 20,6 мин., (1.4) где τ – такт процесса, мин.; Т изд – трудоемкость изготовления изделия, мин.; N – число рабочих в процессе, чел. Ссылки в тексте на порядковые номера формул дают в скобках, например, «…в формуле 1.4».

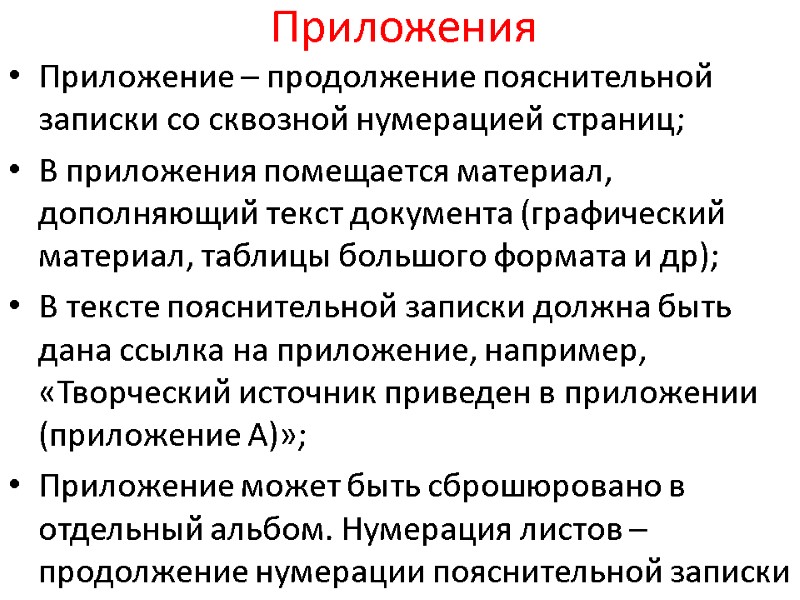

Приложения Приложение – продолжение пояснительной записки со сквозной нумерацией страниц; В приложения помещается материал, дополняющий текст документа (графический материал, таблицы большого формата и др); В тексте пояснительной записки должна быть дана ссылка на приложение, например, «Творческий источник приведен в приложении (приложение А)»; Приложение может быть сброшюровано в отдельный альбом. Нумерация листов – продолжение нумерации пояснительной записки

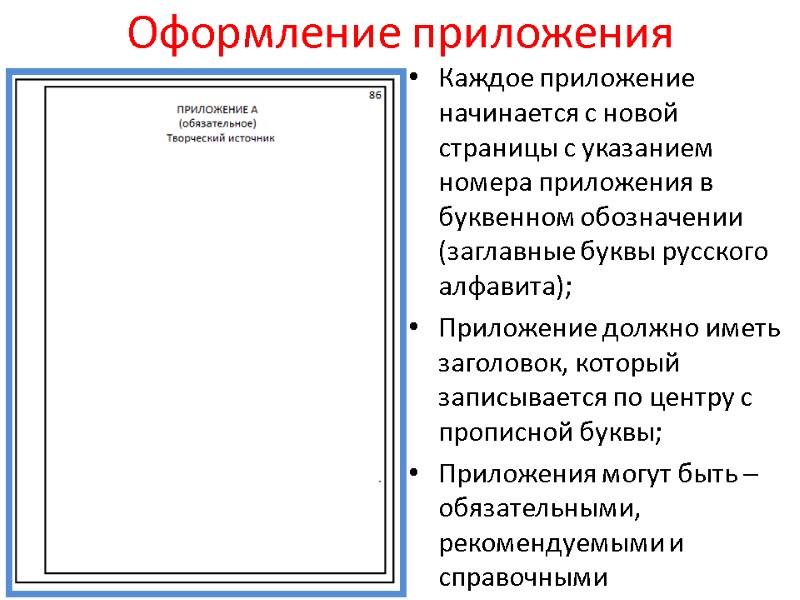

Оформление приложения Каждое приложение начинается с новой страницы с указанием номера приложения в буквенном обозначении (заглавные буквы русского алфавита); Приложение должно иметь заголовок, который записывается по центру с прописной буквы; Приложения могут быть – обязательными, рекомендуемыми и справочными

Ссылки на источники Библиографические ссылки на источники обязательны, при использовании в работе цитат и мнений других авторов; При упоминания источника проставляют номер, под которым он значится в списке литературы (в квадратных скобках – например,[3]) ; При включении цитаты – номер источника и номер страницы, например, [12, с.39]

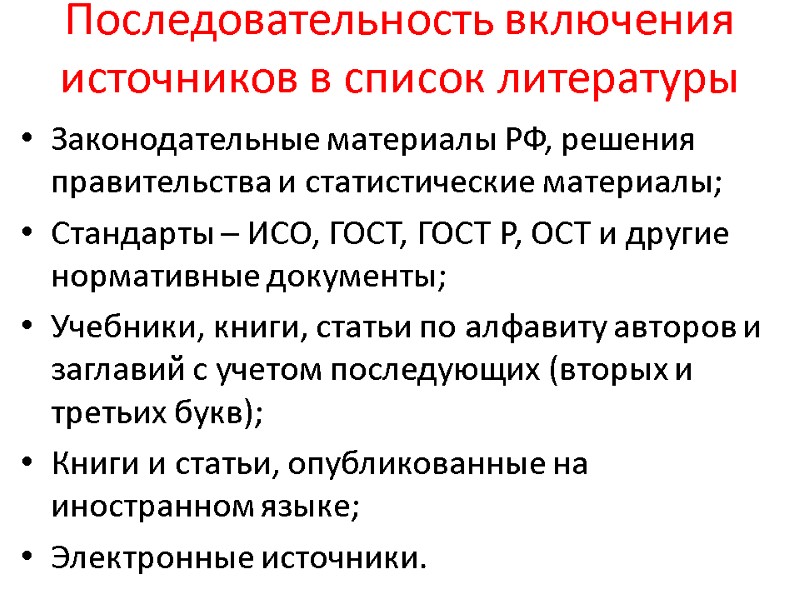

Последовательность включения источников в список литературы Законодательные материалы РФ, решения правительства и статистические материалы; Стандарты – ИСО, ГОСТ, ГОСТ Р, ОСТ и другие нормативные документы; Учебники, книги, статьи по алфавиту авторов и заглавий с учетом последующих (вторых и третьих букв); Книги и статьи, опубликованные на иностранном языке; Электронные источники.

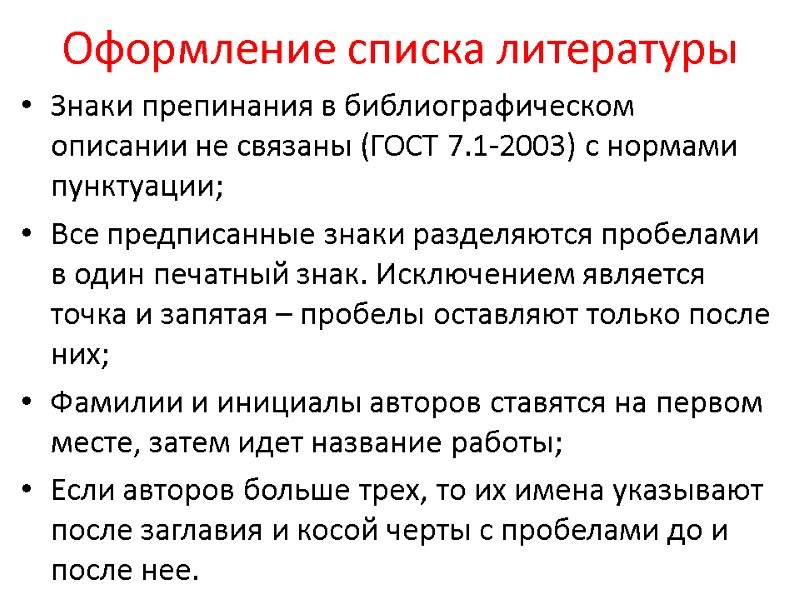

Оформление списка литературы Знаки препинания в библиографическом описании не связаны (ГОСТ 7.1-2003) с нормами пунктуации; Все предписанные знаки разделяются пробелами в один печатный знак. Исключением является точка и запятая – пробелы оставляют только после них; Фамилии и инициалы авторов ставятся на первом месте, затем идет название работы; Если авторов больше трех, то их имена указывают после заглавия и косой черты с пробелами до и после нее.

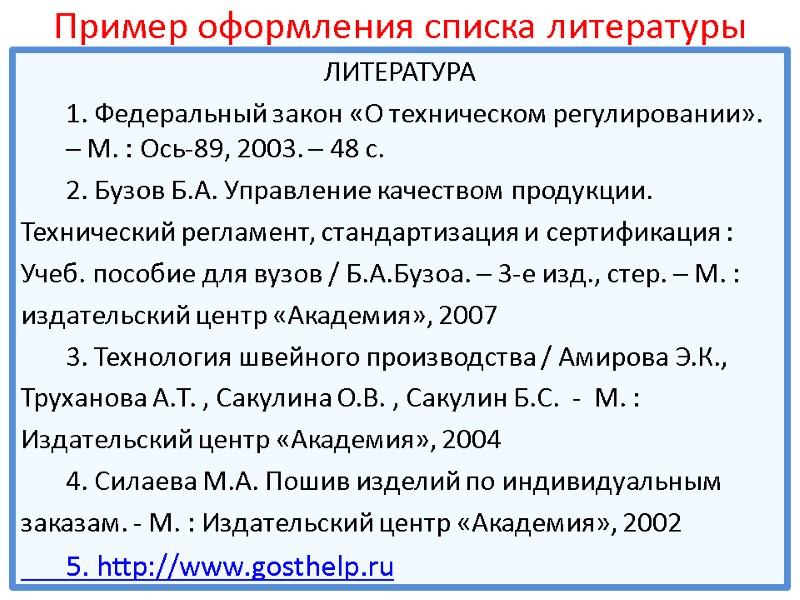

Пример оформления списка литературы ЛИТЕРАТУРА 1. Федеральный закон «О техническом регулировании». – М. : Ось-89, 2003. – 48 с. 2. Бузов Б.А. Управление качеством продукции. Технический регламент, стандартизация и сертификация : Учеб. пособие для вузов / Б.А.Бузоа. – 3-е изд., стер. – М. : издательский центр «Академия», 2007 3. Технология швейного производства / Амирова Э.К., Труханова А.Т. , Сакулина О.В. , Сакулин Б.С. - М. : Издательский центр «Академия», 2004 4. Силаева М.А. Пошив изделий по индивидуальным заказам. - М. : Издательский центр «Академия», 2002 5. http://www.gosthelp.ru
