Стоматологические пломбировочные материалы
Пластмассы Основой образования синтетических пластических масс (полимеров) является реакция полимеризации, которая осуществляется благодаря смешиванию порошка с жидкостью под действием катализатора и активатора.
Представителями пластмасс являлись – Норакрил, Сокриз, Бутакриз, Севритон – Англия, Дуракрил –Чехия, которые обладали существенными недостатками: - неудовлетворительной прочностью - значительной усадкой (~21%) - несоответствием коэффициента термического расширения тканей зуба - раздражением пульпы остаточным мономером - избыточным водопоглащением. Устранение этих недостатков привело к созданию материалов на основе эпоксидных смол.

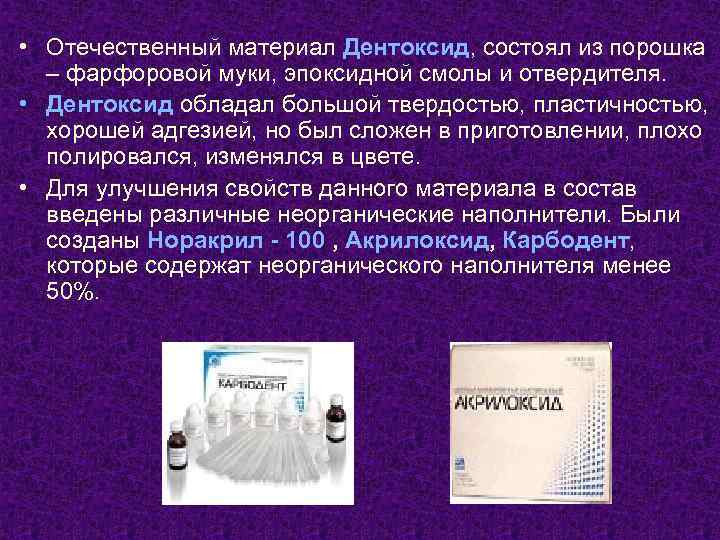

• Отечественный материал Дентоксид, состоял из порошка – фарфоровой муки, эпоксидной смолы и отвердителя. • Дентоксид обладал большой твердостью, пластичностью, хорошей адгезией, но был сложен в приготовлении, плохо полировался, изменялся в цвете. • Для улучшения свойств данного материала в состав введены различные неорганические наполнители. Были созданы Норакрил - 100 , Акрилоксид, Карбодент, которые содержат неорганического наполнителя менее 50%.
Амальгамы • Амальгама – холодный сплав ртути с одним или несколькими металлами. • Амальгамирование - процесс смешивании ртути с частицами металлов, в процессе которого образуется пластичная масса.
Медная амальгама Представляет собой раствор меди в металлической ртути и выпускается в виде небольших прессованных плиток- квадратиков. Состав медной амальгамы: Медь – 32 - 37% Ртуть – 59 - 66% Цинк - 2 - 4%. • Медная амальгама пластична, мало изменяет свою форму и объем после введения в полость. • Пломбы из медной амальгамы обладают значительной прочностью. • Применяется медная амальгама при пломбировании кариозных полостей в молярах и премолярах.
Отрицательные свойства медной амальгамы: • • • не обладает адгезией к стенкам полости окрашивает ткани зуба в темный цвет обладает хорошей теплопроводностью медленно затвердевает вызывает коррозию золотых коронок из-за наличия ртути, способной выделяться из пломбы.

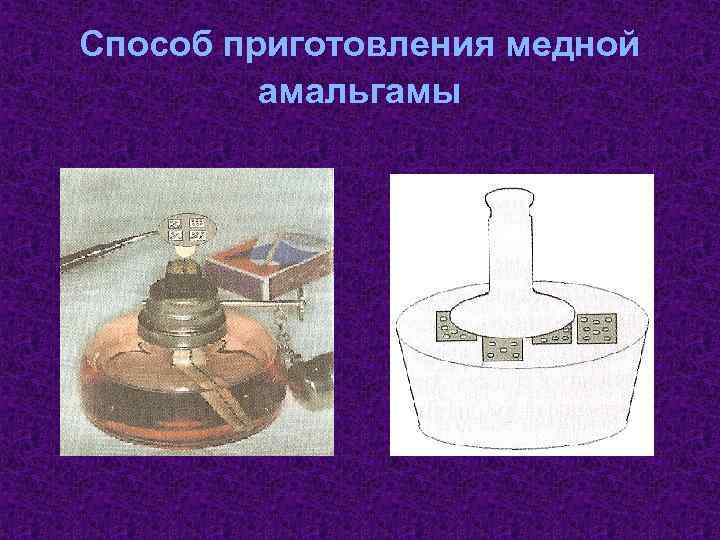

Способ приготовления медной амальгамы

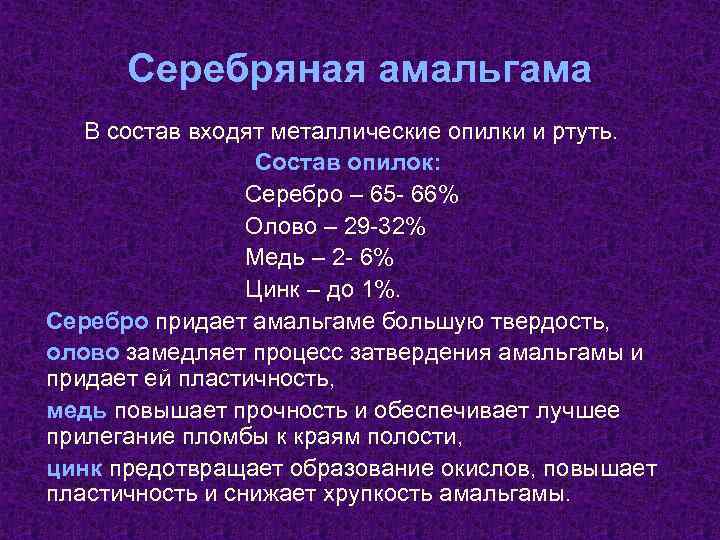

Серебряная амальгама В состав входят металлические опилки и ртуть. Состав опилок: Серебро – 65 - 66% Олово – 29 -32% Медь – 2 - 6% Цинк – до 1%. Серебро придает амальгаме большую твердость, олово замедляет процесс затвердения амальгамы и придает ей пластичность, медь повышает прочность и обеспечивает лучшее прилегание пломбы к краям полости, цинк предотвращает образование окислов, повышает пластичность и снижает хрупкость амальгамы.
Затвердевшая амальгама состоит из трех компонентов: • гамма-фаза - частицы исходного материала • гамма -1 - фаза - соединение « серебро- ртуть» • гамма -2 - фаза – соединение « олово – ртуть» Наиболее прочной и устойчивой является гамма – фаза, далее следует гамма-1 -фаза и гамма - 2 - фаза.
Свойства серебряной амальгамы • • Положительные : имеет большую твердость, чем медная отличается хорошей пластичностью почти не окрашивает тканей зуба не разрушается в полостях в области десневого края. • • Отрицательные: отсутствие прилипаемости высокая теплопроводность способность вызывать коррозию золотых коронок и явление гальванизма большая усадка.
Применение: Для пломбирования кариозных полостей I, II, V классов по Блеку с достаточно прочными стенками. В последние годы разрабатываются амальгамы без гаммы-2 фазы (нон- гамма 2). Это достигается введением в сплав меди в больших количествах ( до 27%).
Представители • Амалькап Плюс –Вивадент • Контур – Керр • Амадент - Россия.

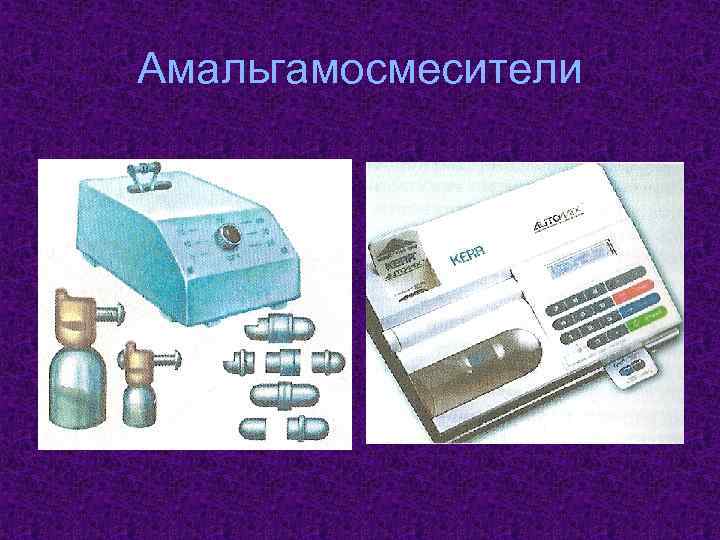

Амальгамосмесители

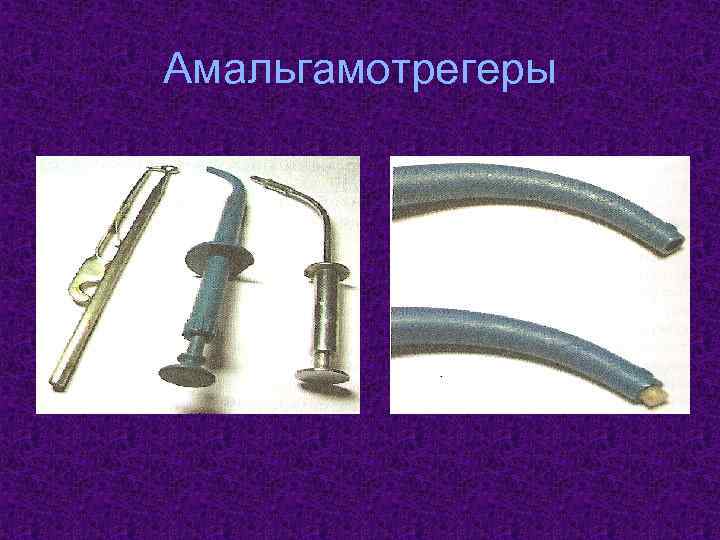

Амальгамотрегеры
Штопферы для конденсации амальгамы

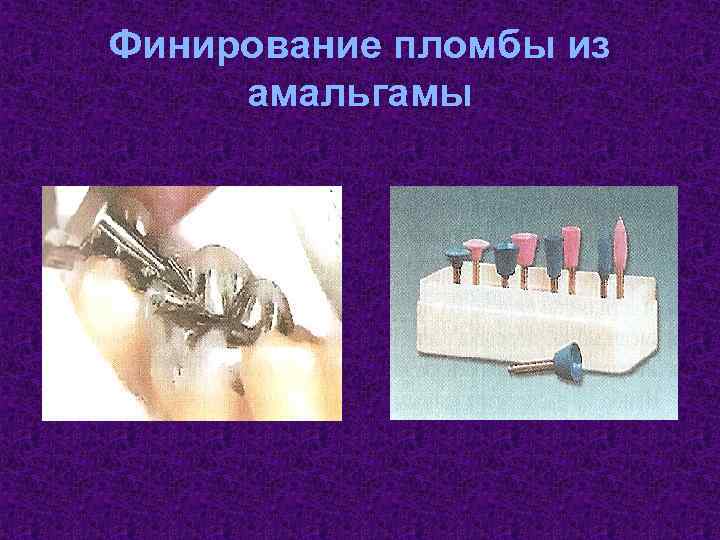

Финирование пломбы из амальгамы
Спасибо за внимание!
Скачать презентацию Стоматологические пломбировочные материалы Пластмассы Основой образования синтетических
Пластмассы и амальгамы.ppt
