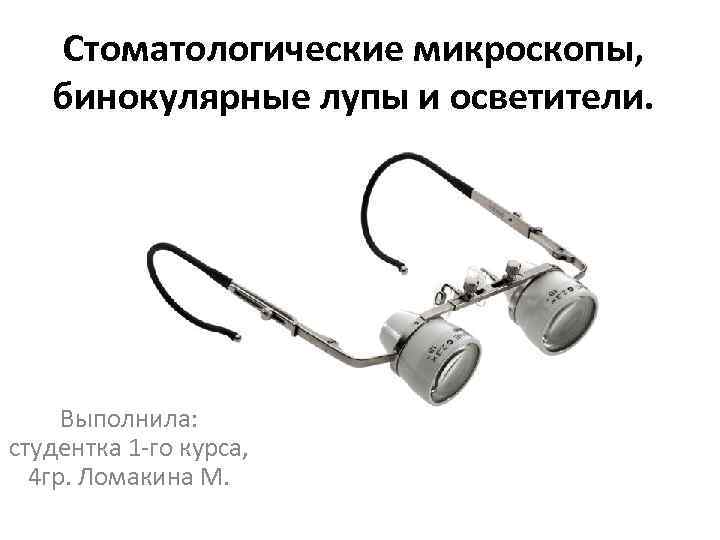

Стоматологические микроскопы, бинокулярные лупы и осветители. Выполнила: студентка 1 -го курса, 4 гр. Ломакина М.
Микроскоп операционный стоматологический ZUMAX M 2350 Технические характеристики Напряжение питания. . . 220 вольт Окуляр угловое перемещение. . . от 0 до 180 град: Диоптрийная наводка на резкость. . . ± 7 D. Фокусное расстояние, мм: окуляра. . . 170 объектива. . . 250 Диаметр видимого линейного поля. . . от 9 до 78 мм Увеличение окуляра. . . 12, 5 х Общее увеличение: 6 -ступенчатое: 2. 8 x, 4. 2 x, 6. 9 x, 10. 4 x, 17 x, 25. 6 X LED (светодиодное) освещение. . . 40 Вт Диаметр светового поля. . . 62 мм Габариты, мм максимальная высота. . . 2100 размер напольной базы. . . 610 Х 620 максимальная ширина. . . 1500 Масса нетто. . . 125 кг

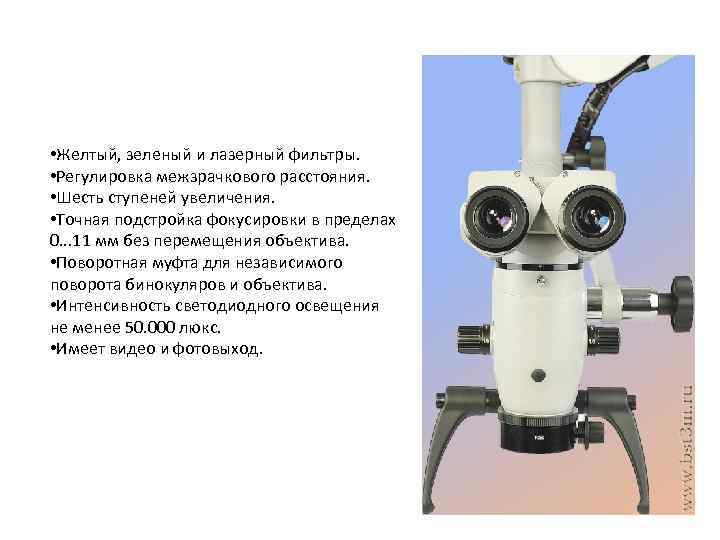

• Желтый, зеленый и лазерный фильтры. • Регулировка межзрачкового расстояния. • Шесть ступеней увеличения. • Точная подстройка фокусировки в пределах 0. . . 11 мм без перемещения объектива. • Поворотная муфта для независимого поворота бинокуляров и объектива. • Интенсивность светодиодного освещения не менее 50. 000 люкс. • Имеет видео и фотовыход.

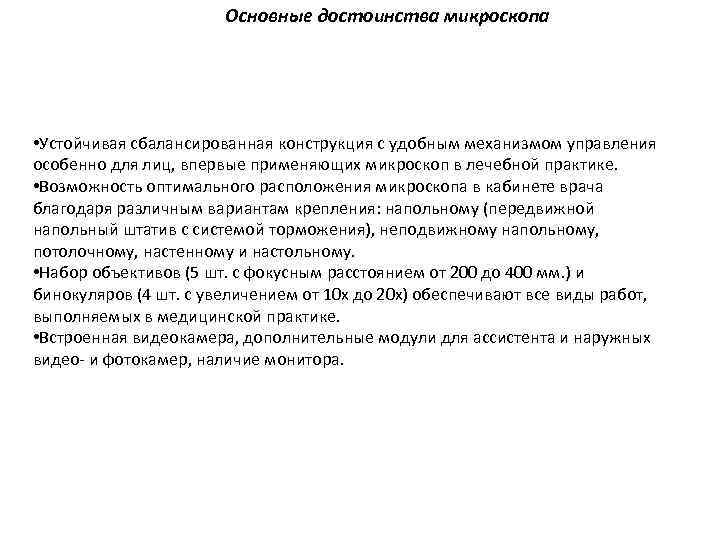

Основные достоинства микроскопа • Устойчивая сбалансированная конструкция с удобным механизмом управления особенно для лиц, впервые применяющих микроскоп в лечебной практике. • Возможность оптимального расположения микроскопа в кабинете врача благодаря различным вариантам крепления: напольному (передвижной напольный штатив с системой торможения), неподвижному напольному, потолочному, настенному и настольному. • Набор объективов (5 шт. с фокусным расстоянием от 200 до 400 мм. ) и бинокуляров (4 шт. с увеличением от 10 х до 20 х) обеспечивают все виды работ, выполняемых в медицинской практике. • Встроенная видеокамера, дополнительные модули для ассистента и наружных видео- и фотокамер, наличие монитора.
• Оптическая система с многослойным антикоррозионным просветляющим покрытием линз (с исключением отражений и бликов) и устранением оптической аберрации объектива обеспечивает ясное и четкое стереоскопическое изображение с большой глубиной резкости. • Выбор различных систем освещения (металл галогенное, галогенное или светодиодное). • Пять видов световых фильтров, включая три вида лазерных фильтра. • Обеспечение асептических условий при работе на микроскопе (наличие стерильной защиты ручек управления микроскопа и оптической головки). • Дополнительные аксессуары 33 -х наименований. • Блочное исполнение позволяет легко установить необходимые аксессуары для обеспечения требуемой компоновки микроскопа.

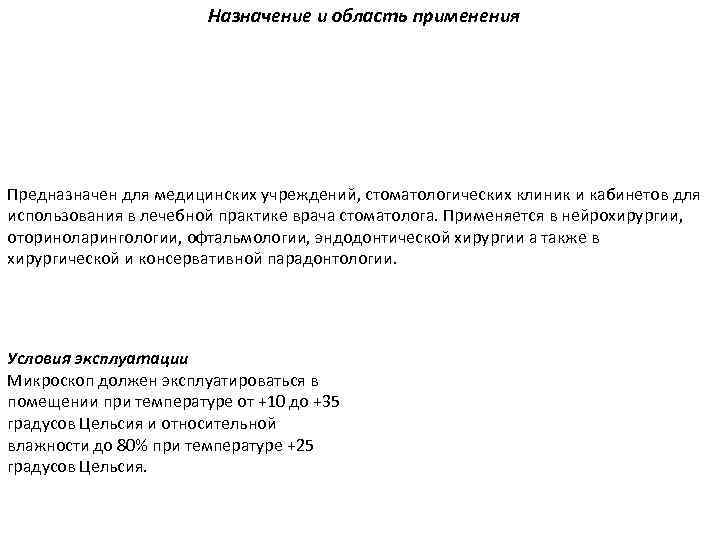

Назначение и область применения Предназначен для медицинских учреждений, стоматологических клиник и кабинетов для использования в лечебной практике врача стоматолога. Применяется в нейрохирургии, оториноларингологии, офтальмологии, эндодонтической хирургии а также в хирургической и консервативной парадонтологии. Условия эксплуатации Микроскоп должен эксплуатироваться в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.
Настольный микроскоп с трехплечевым пантографом мод. M 19 Технические характеристики Напряжение питания. . . 220 вольт Окуляр. . . угловой Фокусное расстояние окуляра. . . 125 мм: Увеличение окуляра. . . 12, 5 х: Фокусное расстояние объектива. . . 300 мм: Рабочее расстояние. . . 55 -75 мм Масса нетто. . . 9. 8 Кг. Видео и фото выход. Холодный галогенное освещение с оптическим кабелем. Широкоугольная оптика. Пяти-ступенчатое увеличение. Мобильное (переносное) исполнение.

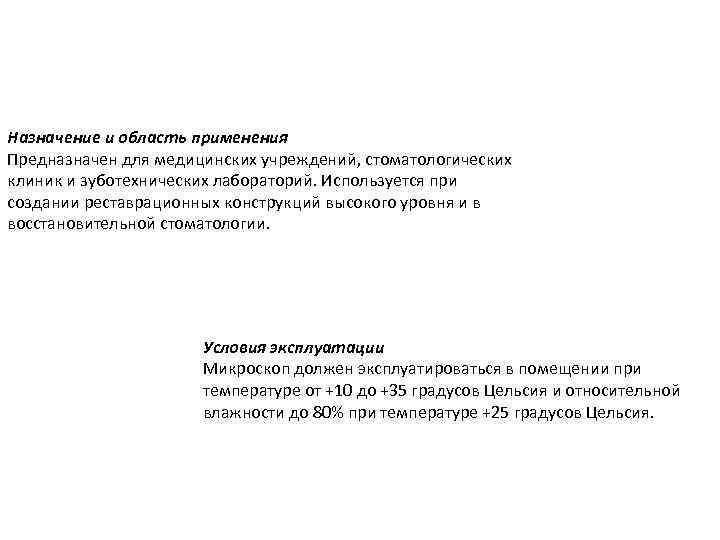

Назначение и область применения Предназначен для медицинских учреждений, стоматологических клиник и зуботехнических лабораторий. Используется при создании реставрационных конструкций высокого уровня и в восстановительной стоматологии. Условия эксплуатации Микроскоп должен эксплуатироваться в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.

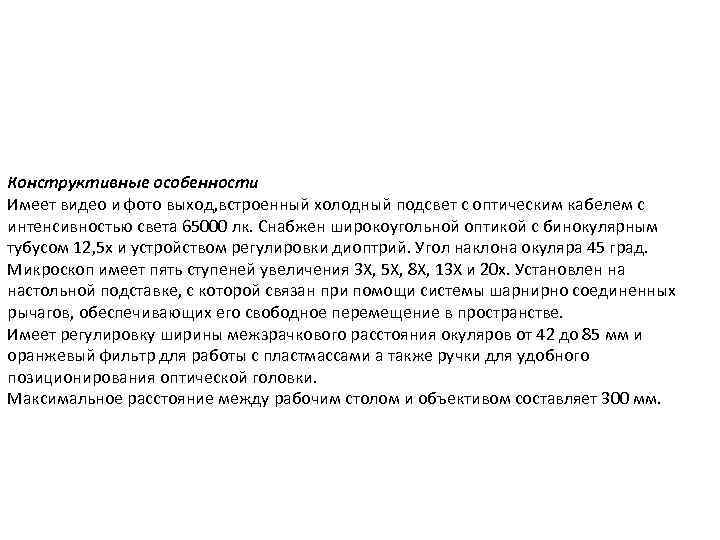

Конструктивные особенности Имеет видео и фото выход, встроенный холодный подсвет с оптическим кабелем с интенсивностью света 65000 лк. Снабжен широкоугольной оптикой с бинокулярным тубусом 12, 5 х и устройством регулировки диоптрий. Угол наклона окуляра 45 град. Микроскоп имеет пять ступеней увеличения 3 X, 5 X, 8 X, 13 X и 20 x. Установлен на настольной подставке, с которой связан при помощи системы шарнирно соединенных рычагов, обеспечивающих его свободное перемещение в пространстве. Имеет регулировку ширины межзрачкового расстояния окуляров от 42 до 85 мм и оранжевый фильтр для работы с пластмассами а также ручки для удобного позиционирования оптической головки. Максимальное расстояние между рабочим столом и объективом составляет 300 мм.

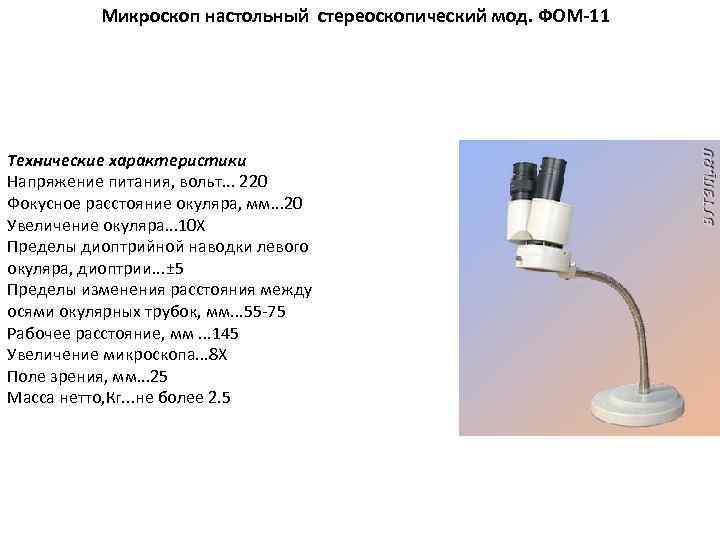

Микроскоп настольный стереоскопический мод. ФОМ-11 Технические характеристики Напряжение питания, вольт. . . 220 Фокусное расстояние окуляра, мм. . . 20 Увеличение окуляра. . . 10 Х Пределы диоптрийной наводки левого окуляра, диоптрии. . . ± 5 Пределы изменения расстояния между осями окулярных трубок, мм. . . 55 -75 Рабочее расстояние, мм. . . 145 Увеличение микроскопа. . . 8 Х Поле зрения, мм. . . 25 Масса нетто, Кг. . . не более 2. 5

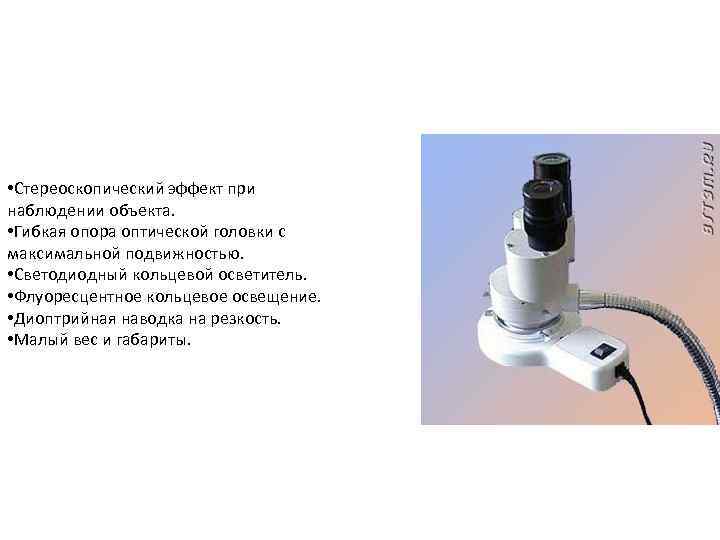

• Стереоскопический эффект при наблюдении объекта. • Гибкая опора оптической головки с максимальной подвижностью. • Светодиодный кольцевой осветитель. • Флуоресцентное кольцевое освещение. • Диоптрийная наводка на резкость. • Малый вес и габариты.

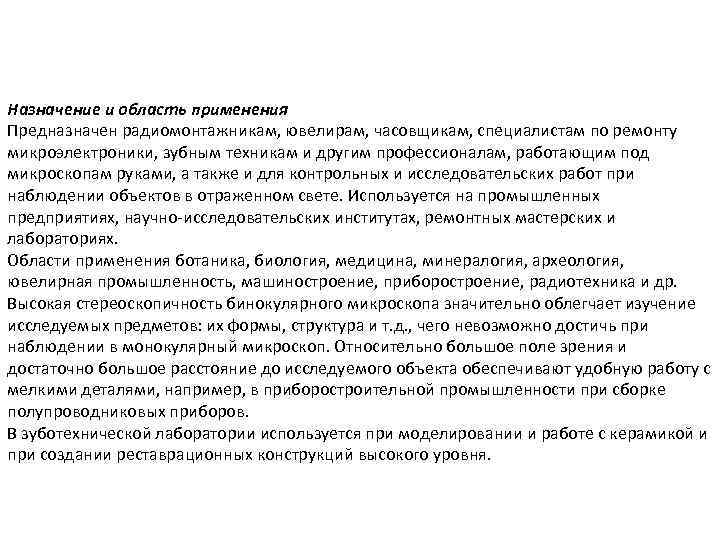

Назначение и область применения Предназначен радиомонтажникам, ювелирам, часовщикам, специалистам по ремонту микроэлектроники, зубным техникам и другим профессионалам, работающим под микроскопам руками, а также и для контрольных и исследовательских работ при наблюдении объектов в отраженном свете. Используется на промышленных предприятиях, научно-исследовательских институтах, ремонтных мастерских и лабораториях. Области применения ботаника, биология, медицина, минералогия, археология, ювелирная промышленность, машиностроение, приборостроение, радиотехника и др. Высокая стереоскопичность бинокулярного микроскопа значительно облегчает изучение исследуемых предметов: их формы, структура и т. д. , чего невозможно достичь при наблюдении в монокулярный микроскоп. Относительно большое поле зрения и достаточно большое расстояние до исследуемого объекта обеспечивают удобную работу с мелкими деталями, например, в приборостроительной промышленности при сборке полупроводниковых приборов. В зуботехнической лаборатории используется при моделировании и работе с керамикой и при создании реставрационных конструкций высокого уровня.

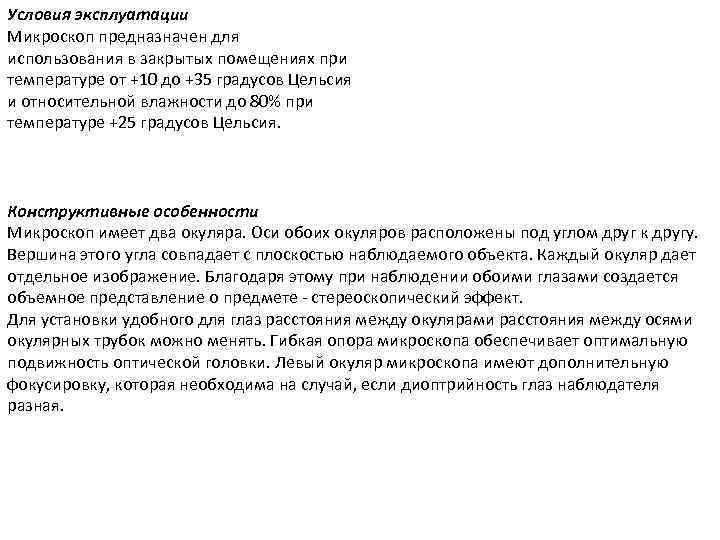

Условия эксплуатации Микроскоп предназначен для использования в закрытых помещениях при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия. Конструктивные особенности Микроскоп имеет два окуляра. Оси обоих окуляров расположены под углом друг к другу. Вершина этого угла совпадает с плоскостью наблюдаемого объекта. Каждый окуляр дает отдельное изображение. Благодаря этому при наблюдении обоими глазами создается объемное представление о предмете - стереоскопический эффект. Для установки удобного для глаз расстояния между окулярами расстояния между осями окулярных трубок можно менять. Гибкая опора микроскопа обеспечивает оптимальную подвижность оптической головки. Левый окуляр микроскопа имеют дополнительную фокусировку, которая необходима на случай, если диоптрийность глаз наблюдателя разная.

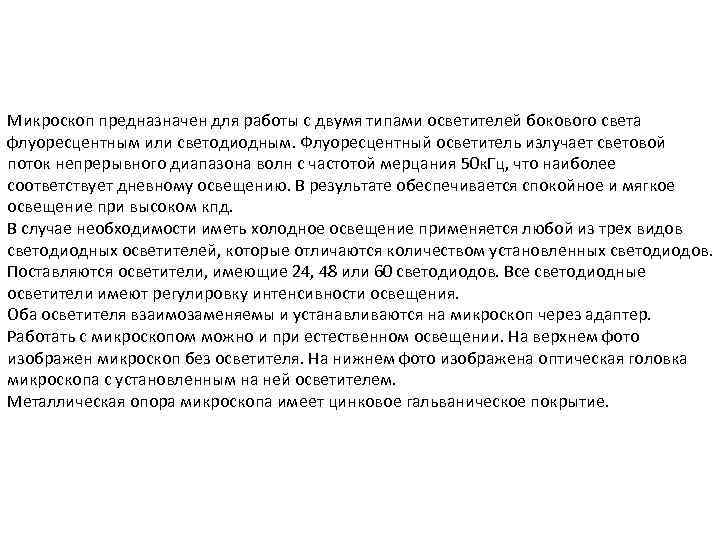

Микроскоп предназначен для работы с двумя типами осветителей бокового света флуоресцентным или светодиодным. Флуоресцентный осветитель излучает световой поток непрерывного диапазона волн с частотой мерцания 50 к. Гц, что наиболее соответствует дневному освещению. В результате обеспечивается спокойное и мягкое освещение при высоком кпд. В случае необходимости иметь холодное освещение применяется любой из трех видов светодиодных осветителей, которые отличаются количеством установленных светодиодов. Поставляются осветители, имеющие 24, 48 или 60 светодиодов. Все светодиодные осветители имеют регулировку интенсивности освещения. Оба осветителя взаимозаменяемы и устанавливаются на микроскоп через адаптер. Работать с микроскопом можно и при естественном освещении. На верхнем фото изображен микроскоп без осветителя. На нижнем фото изображена оптическая головка микроскопа с установленным на ней осветителем. Металлическая опора микроскопа имеет цинковое гальваническое покрытие.

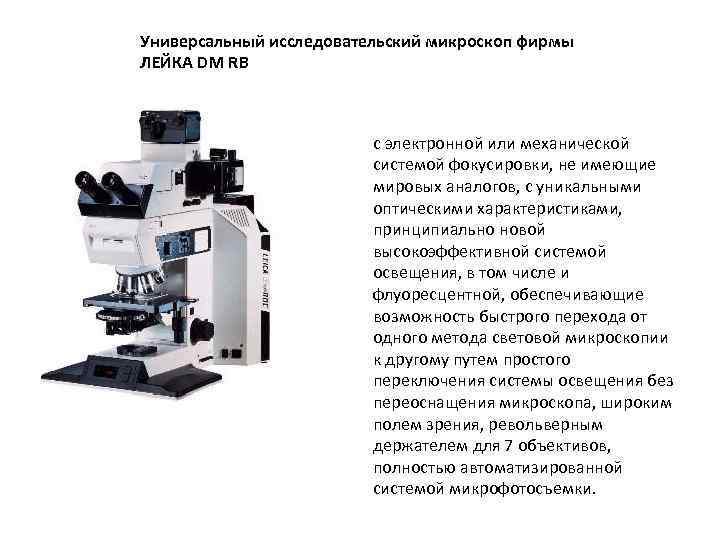

Универсальный исследовательский микроскоп фирмы ЛЕЙКА DM RB с электронной или механической системой фокусировки, не имеющие мировых аналогов, с уникальными оптическими характеристиками, принципиально новой высокоэффективной системой освещения, в том числе и флуоресцентной, обеспечивающие возможность быстрого перехода от одного метода световой микроскопии к другому путем простого переключения системы освещения без переоснащения микроскопа, широким полем зрения, револьверным держателем для 7 объективов, полностью автоматизированной системой микрофотосъемки.

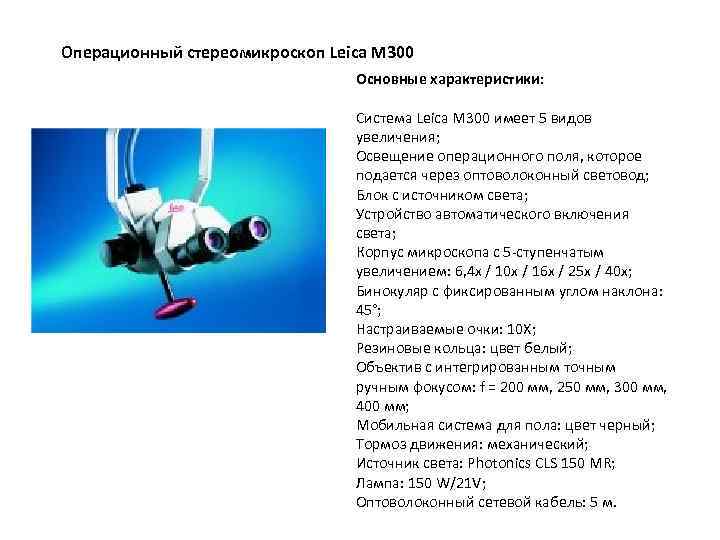

Операционный стереомикроскоп Leica M 300 Основные характеристики: Система Leica M 300 имеет 5 видов увеличения; Освещение операционного поля, которое подается через оптоволоконный световод; Блок с источником света; Устройство автоматического включения света; Корпус микроскопа с 5 -ступенчатым увеличением: 6, 4 х / 10 х / 16 х / 25 х / 40 х; Бинокуляр с фиксированным углом наклона: 45°; Настраиваемые очки: 10 Х; Резиновые кольца: цвет белый; Объектив с интегрированным точным ручным фокусом: f = 200 мм, 250 мм, 300 мм, 400 мм; Мобильная система для пола: цвет черный; Тормоз движения: механический; Источник света: Photonics CLS 150 MR; Лампа: 150 W/21 V; Оптоволоконный сетевой кабель: 5 м.
Стереомикроскопы фирмы Carl Zeiss - Методы исследования: светлое поле, темное поле, поляризация - Проходящий, падающий свет, косое освещение - Коэффициент плавной смены увеличения 1: 12, 5 - Объективы увеличение/cвободное рабочее расстояние: Achromat S 0, 33/253; Achromat S 0, 53/151; Plan. Apo S 0, 633/81; Plan S 13/81; Plan. Apo S 1, 53/30 - Окуляры: 103/23, 163/16, 253/10 - Видимое поле на предмете (для окуляров 103/23): 46– 1, 5 мм - Максимальное увеличение 312 х - Фотовидеовыход - Осветители холодного света KL 1500/2500 LCD, волоконные гибкие, волоконные типа "гусиная шея" (1 -23 плечие), круговые (светлого и темного поля) - Управление микроскопом моторизованное (увеличение, рабочее расстояние, фокус): со встроенных дисплеев, с помощью программного обеспечения компьютера, с помощью контрольного устройства Sy. Co. P (демонстрация на экране текущих данных: дата / время, увеличение микроскопа, поле на предмете, разрешение, глубина, увеличение объектива, увеличение окуляра, z-позиция, контроль света (освещенность в плоскости предмета), функции управления , память, пользователь, установка).

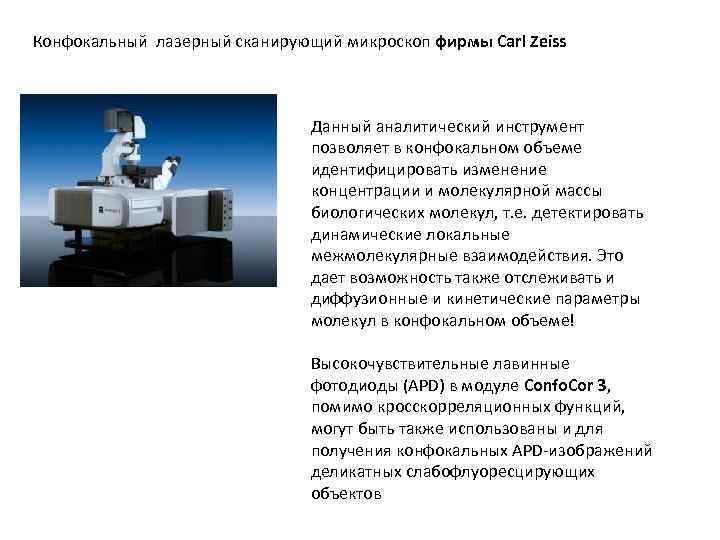

Конфокальный лазерный сканирующий микроскоп фирмы Carl Zeiss Данный аналитический инструмент позволяет в конфокальном объеме идентифицировать изменение концентрации и молекулярной массы биологических молекул, т. е. детектировать динамические локальные межмолекулярные взаимодействия. Это дает возможность также отслеживать и диффузионные и кинетические параметры молекул в конфокальном объеме! Высокочувствительные лавинные фотодиоды (APD) в модуле Confo. Cor 3, помимо кросскорреляционных функций, могут быть также использованы и для получения конфокальных APD-изображений деликатных слабофлуоресцирующих объектов

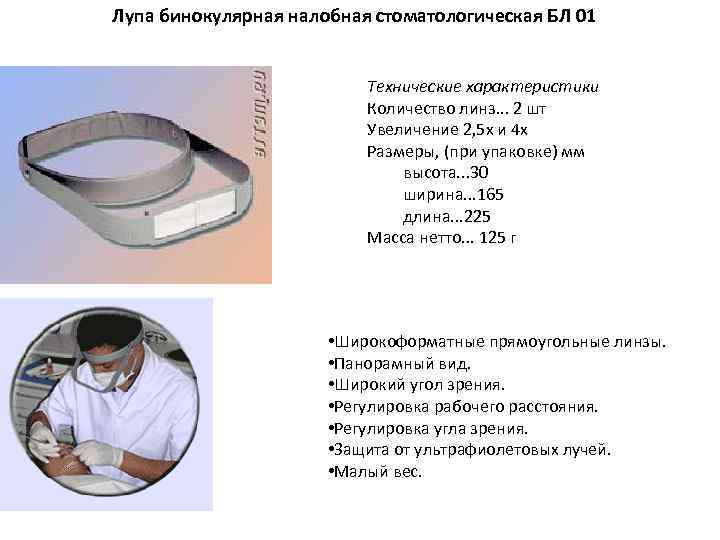

Лупа бинокулярная налобная стоматологическая БЛ 01 Технические характеристики Количество линз. . . 2 шт Увеличение 2, 5 х и 4 х Размеры, (при упаковке) мм высота. . . 30 ширина. . . 165 длина. . . 225 Масса нетто. . . 125 г • Широкоформатные прямоугольные линзы. • Панорамный вид. • Широкий угол зрения. • Регулировка рабочего расстояния. • Регулировка угла зрения. • Защита от ультрафиолетовых лучей. • Малый вес.

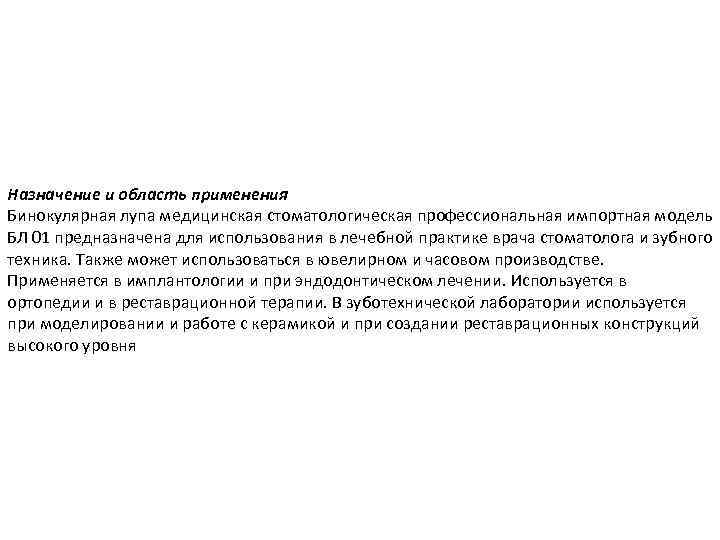

Назначение и область применения Бинокулярная лупа медицинская стоматологическая профессиональная импортная модель БЛ 01 предназначена для использования в лечебной практике врача стоматолога и зубного техника. Также может использоваться в ювелирном и часовом производстве. Применяется в имплантологии и при эндодонтическом лечении. Используется в ортопедии и в реставрационной терапии. В зуботехнической лаборатории используется при моделировании и работе с керамикой и при создании реставрационных конструкций высокого уровня
Полезные свойства Увеличение изображения рабочего поля даёт возможность видеть намного большее количество деталей наблюдаемого объекта, что обеспечивает более высокое качество клинического лечения и изготовления зубных протезов. Улучшение осанки и возможность видеть увеличенные фрагменты объекта наблюдения помогает избежать многих профессиональных заболеваний. Условия эксплуатации Бинокулярная лупа должна эксплуатироваться в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.

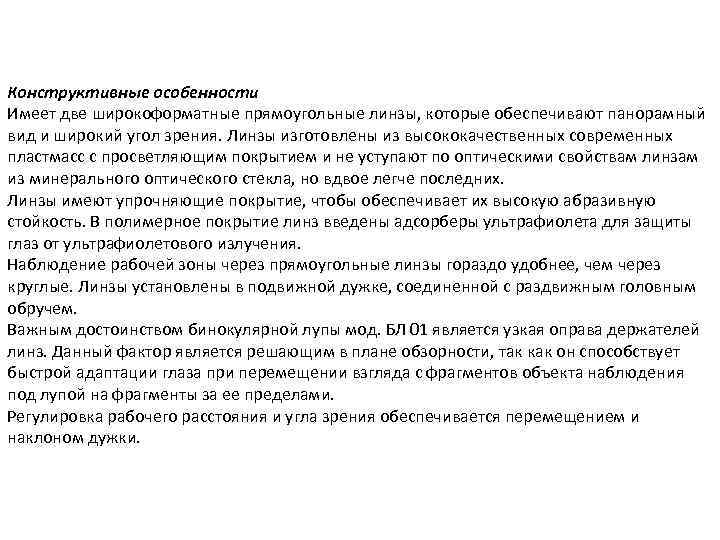

Конструктивные особенности Имеет две широкоформатные прямоугольные линзы, которые обеспечивают панорамный вид и широкий угол зрения. Линзы изготовлены из высококачественных современных пластмасс с просветляющим покрытием и не уступают по оптическими свойствам линзам из минерального оптического стекла, но вдвое легче последних. Линзы имеют упрочняющие покрытие, чтобы обеспечивает их высокую абразивную стойкость. В полимерное покрытие линз введены адсорберы ультрафиолета для защиты глаз от ультрафиолетового излучения. Наблюдение рабочей зоны через прямоугольные линзы гораздо удобнее, чем через круглые. Линзы установлены в подвижной дужке, соединенной с раздвижным головным обручем. Важным достоинством бинокулярной лупы мод. БЛ 01 является узкая оправа держателей линз. Данный фактор является решающим в плане обзорности, так как он способствует быстрой адаптации глаза при перемещении взгляда с фрагментов объекта наблюдения под лупой на фрагменты за ее пределами. Регулировка рабочего расстояния и угла зрения обеспечивается перемещением и наклоном дужки.
Лупа бинокулярная налобная ZUMAX БЛ 42 • Стеклянные линзы с многослойным покрытием. • Поле зрения большего диаметра. • Стереоскопический эффект наблюдения. • Фирменная очковая оправа с защитными экранами. • Регулировка угла между окулярами. • Возможность вертикального перемещения окуляров. • Регулировка межзрачкового расстояния • Малый вес. Технические характеристики Количество луп окуляров. . . 2 шт. Увеличение. . . 3, 5 х. Регулировка угла обзора наблюдаемого объекта. . . 0 -40 град. Регулировка вертикального перемещения окуляров. . . 6 мм. Регулировка межзрачкового расстояния. . . 45 -85 мм. Рабочее расстояние. . . 340 мм. Диаметр поля зрения. . . 60 мм. Масса нетто (без оправы). . . 72 г.

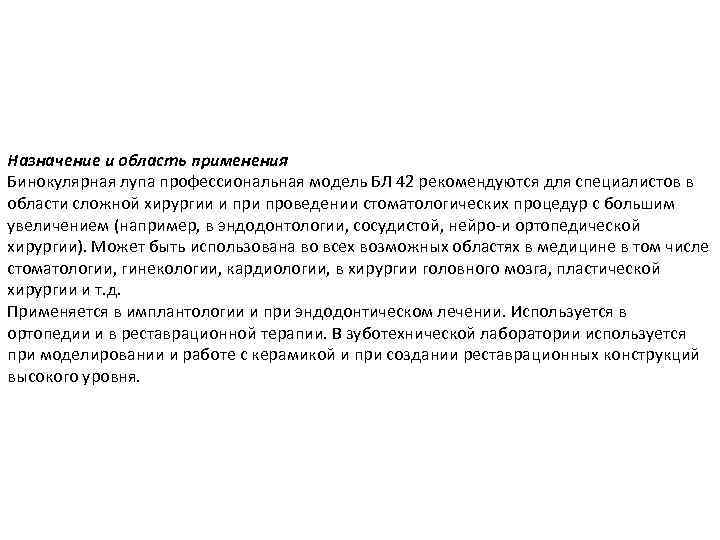

Назначение и область применения Бинокулярная лупа профессиональная модель БЛ 42 рекомендуются для специалистов в области сложной хирургии и проведении стоматологических процедур с большим увеличением (например, в эндодонтологии, сосудистой, нейро-и ортопедической хирургии). Может быть использована во всех возможных областях в медицине в том числе стоматологии, гинекологии, кардиологии, в хирургии головного мозга, пластической хирургии и т. д. Применяется в имплантологии и при эндодонтическом лечении. Используется в ортопедии и в реставрационной терапии. В зуботехнической лаборатории используется при моделировании и работе с керамикой и при создании реставрационных конструкций высокого уровня.

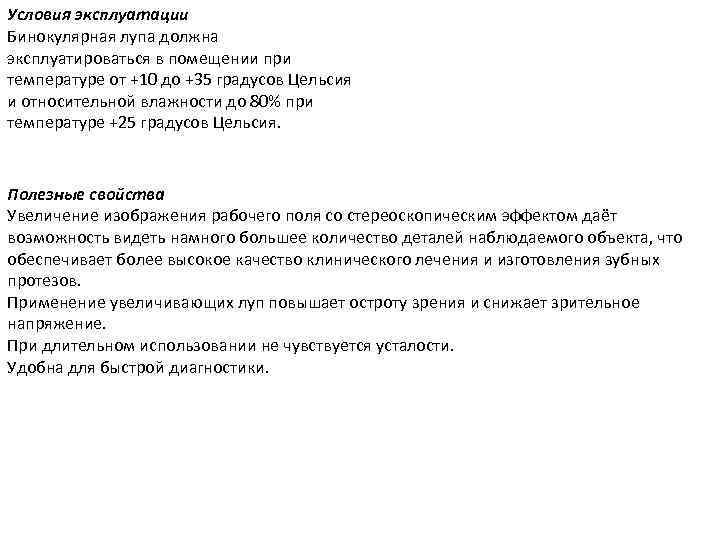

Условия эксплуатации Бинокулярная лупа должна эксплуатироваться в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия. Полезные свойства Увеличение изображения рабочего поля со стереоскопическим эффектом даёт возможность видеть намного большее количество деталей наблюдаемого объекта, что обеспечивает более высокое качество клинического лечения и изготовления зубных протезов. Применение увеличивающих луп повышает остроту зрения и снижает зрительное напряжение. При длительном использовании не чувствуется усталости. Удобна для быстрой диагностики.
