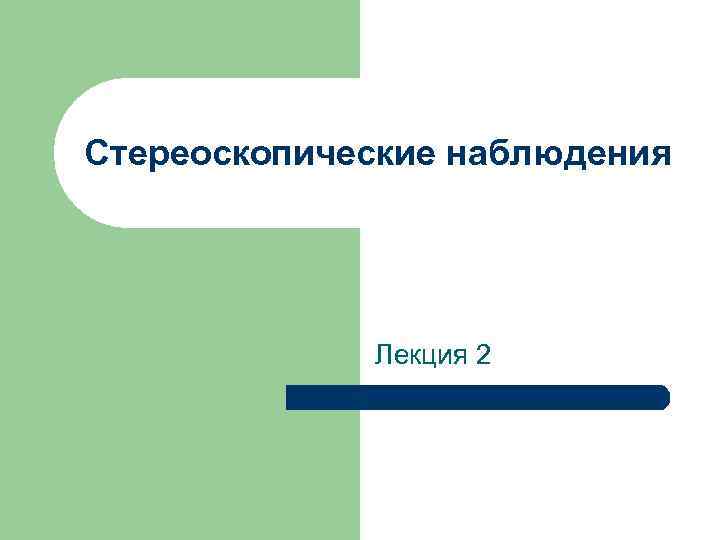

Стереоскопические наблюдения Лекция 2

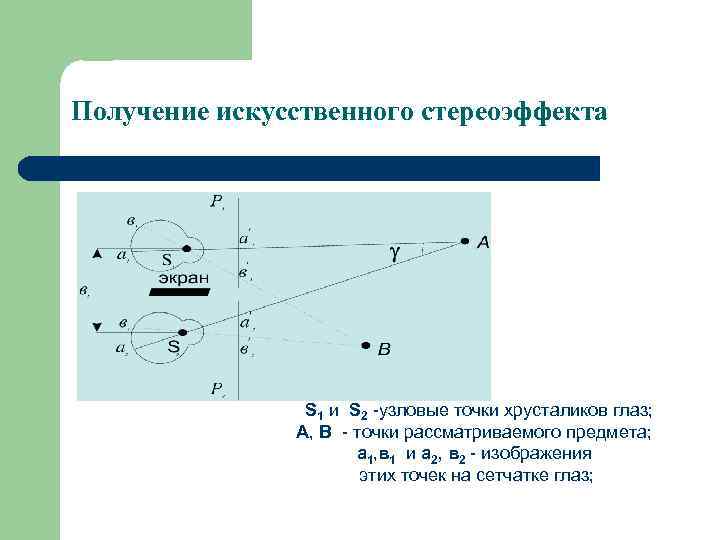

Получение искусственного стереоэффекта S 1 и S 2 -узловые точки хрусталиков глаз; А, В - точки рассматриваемого предмета; а 1, в 1 и а 2, в 2 - изображения этих точек на сетчатке глаз;

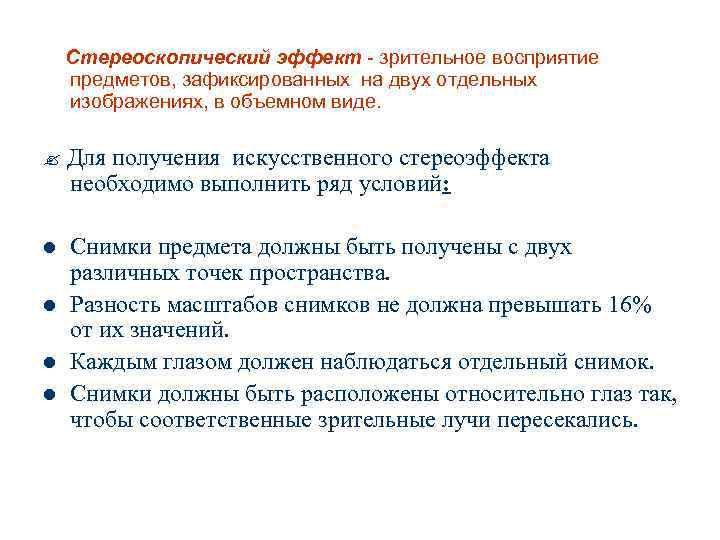

Стереоскопический эффект - зрительное восприятие предметов, зафиксированных на двух отдельных изображениях, в объемном виде. Для получения искусственного стереоэффекта необходимо выполнить ряд условий: l l Снимки предмета должны быть получены с двух различных точек пространства. Разность масштабов снимков не должна превышать 16 от их значений. Каждым глазом должен наблюдаться отдельный снимок. Снимки должны быть расположены относительно глаз так, чтобы соответственные зрительные лучи пересекались.
Способы стереонаблюдений l Оптический способ заключается в разделении зрения с помощью оптических l Анаглифический способ заключается в рассматривании двух совмещенных систем. изображений, окрашенных в дополнительные цвета (красный и синий) при помощи очков-светофильтров, имеющих такую же окраску. l Способ поляроидов основан на использовании поляризации света для разделения двух совмещенных изображений на два отдельно наблюдаемых. Поляризованные изображения левого и правого снимков рассматриваются через очки- поляроиды. l При способе миганий (с помощью очков на жидких кристаллах) снимки проектируются на экран поочередно с определенной частотой и рассматриваются с помощью очков на жидких кристаллах, окуляры которых поочередно затемняются. l При растровом способе два снимка проектируются на экран, составленный из линз цилиндрической формы. Оптические лучи, несущие изображения разных снимков, отражаются противоположными гранями линз и попадают в разные глаза наблюдателя ( безочковое стереокин, объемные и "мигающие" открытки.
