Стенд тормозной СТМ 3500 Назначение Тормозные стенды

Стенд тормозной СТМ 3500

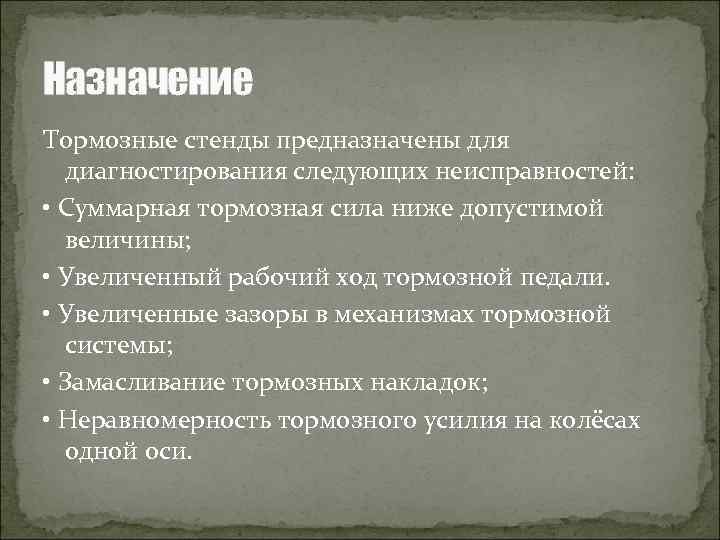

Назначение Тормозные стенды предназначены для диагностирования следующих неисправностей: • Суммарная тормозная сила ниже допустимой величины; • Увеличенный рабочий ход тормозной педали. • Увеличенные зазоры в механизмах тормозной системы; • Замасливание тормозных накладок; • Неравномерность тормозного усилия на колёсах одной оси.

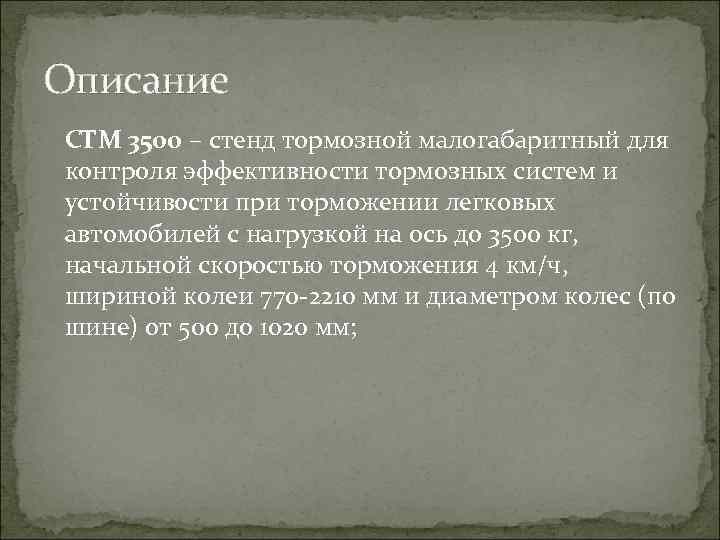

Описание СТМ 3500 – стенд тормозной малогабаритный для контроля эффективности тормозных систем и устойчивости при торможении легковых автомобилей с нагрузкой на ось до 3500 кг, начальной скоростью торможения 4 км/ч, шириной колеи 770 -2210 мм и диаметром колес (по шине) от 500 до 1020 мм;

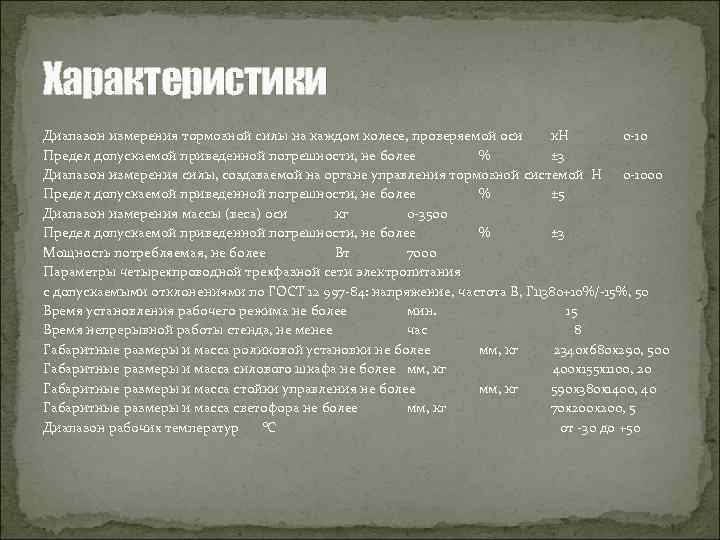

Характеристики Диапазон измерения тормозной силы на каждом колесе, проверяемой оси к. Н 0 -10 Предел допускаемой приведенной погрешности, не более % ± 3 Диапазон измерения силы, создаваемой на органе управления тормозной системой Н 0 -1000 Предел допускаемой приведенной погрешности, не более % ± 5 Диапазон измерения массы (веса) оси кг 0 -3500 Предел допускаемой приведенной погрешности, не более % ± 3 Мощность потребляемая, не более Вт 7000 Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997 -84: напряжение, частота В, Гц380+10%/-15%, 50 Время установления рабочего режима не более мин. 15 Время непрерывной работы стенда, не менее час 8 Габаритные размеры и масса роликовой установки не более мм, кг 2340 х680 х290, 500 Габаритные размеры и масса силового шкафа не более мм, кг 400 х155 х1100, 20 Габаритные размеры и масса стойки управления не более мм, кг 590 х380 х1400, 40 Габаритные размеры и масса светофора не более мм, кг 70 х200, 5 Диапазон рабочих температур °С от -30 до +50

Достоинство Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде Повышенная износоустойчивость роликов, с гарантией, обеспечена специальной закалкой и обработкой поверхности. Покрытие абсолютно устойчиво к шипованым шинам Двойная антикоррозионная защита всех элементов роликовой установки СТМ: гальваническое цинковое покрытие и полимерная окраска Принудительная пылезащита системного блока ПЭВМ и принтера в компьютерной стойке управления Широкий диапазон рабочих температур от -300 до +500 Динамическое измерение тормозных сил и осевых нагрузок при торможении на каждом колесе с учетом разгрузки осей при торможении

Недостатки Высокая цена Недостаточная точность и достоверность диагностической информации

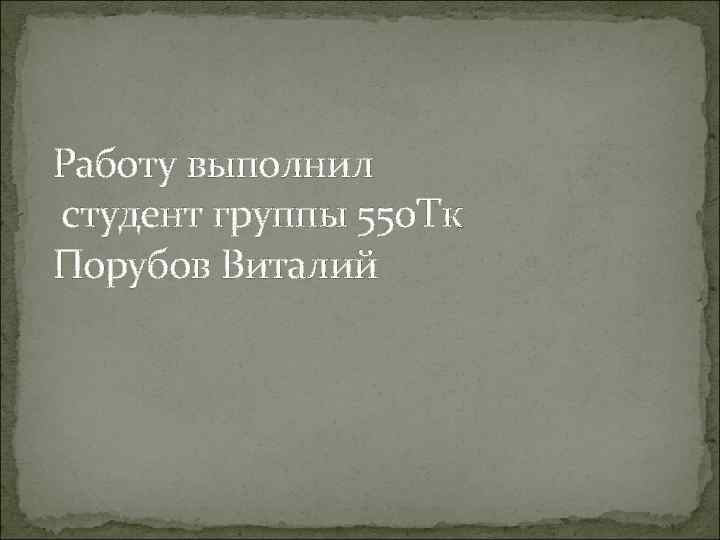

Работу выполнил студент группы 550 Тк Порубов Виталий
