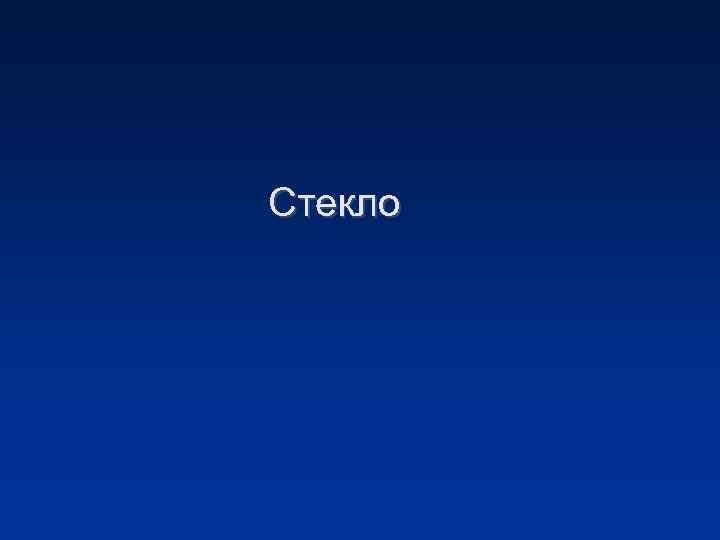

Стекло Стекло

Изделия из стекла Изделия из стекла

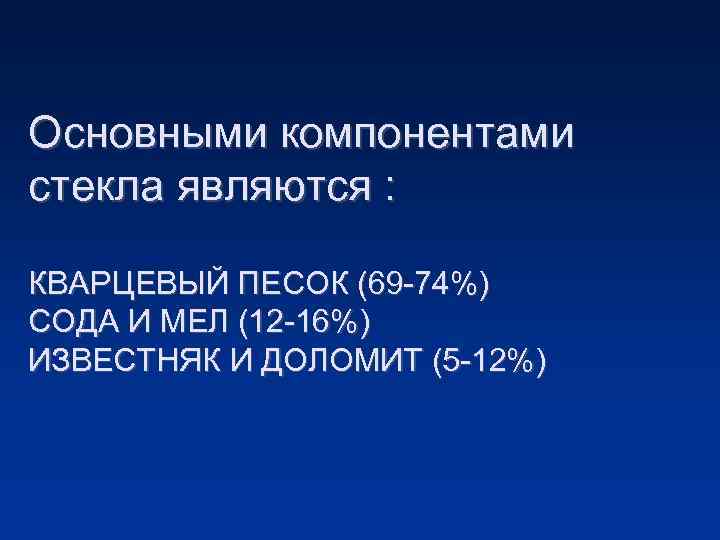

Основными компонентами стекла являются : КВАРЦЕВЫЙ ПЕСОК (69 -74%) СОДА И МЕЛ (12 -16%) Основными компонентами стекла являются : КВАРЦЕВЫЙ ПЕСОК (69 -74%) СОДА И МЕЛ (12 -16%) ИЗВЕСТНЯК И ДОЛОМИТ (5 -12%)

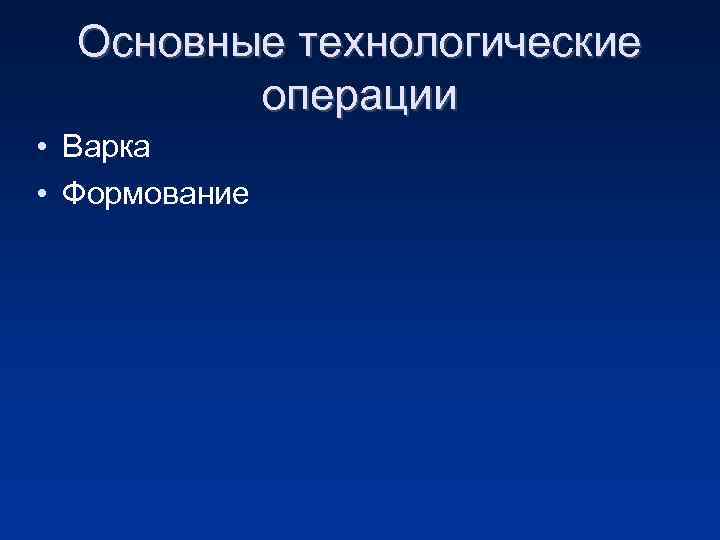

Основные технологические операции • Варка • Формование Основные технологические операции • Варка • Формование

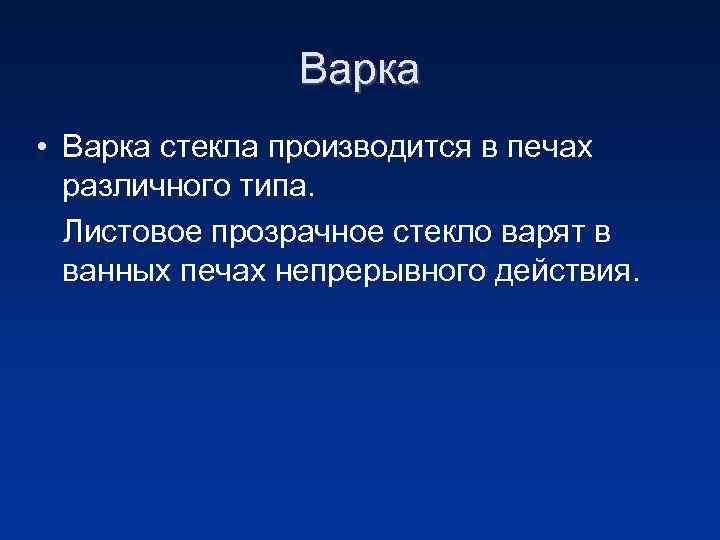

Варка • Варка стекла производится в печах различного типа. Листовое прозрачное стекло варят в Варка • Варка стекла производится в печах различного типа. Листовое прозрачное стекло варят в ванных печах непрерывного действия.

Стадии стекловарения • Силикатообразование при температуре 800 -900 С • Стеклообразование (1100 -1200 С) Стадии стекловарения • Силикатообразование при температуре 800 -900 С • Стеклообразование (1100 -1200 С) • Осветление (14000 -1600 С) • Студка (1100 -1200 С) • Формование стекломассы

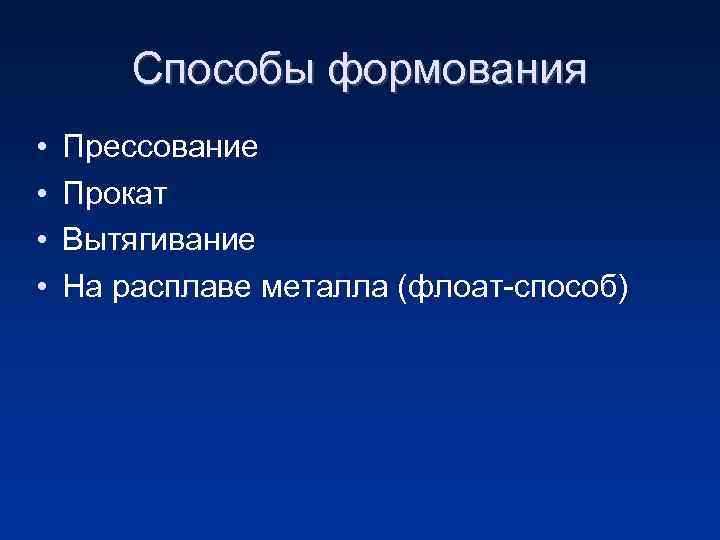

Способы формования • • Прессование Прокат Вытягивание На расплаве металла (флоат-способ) Способы формования • • Прессование Прокат Вытягивание На расплаве металла (флоат-способ)

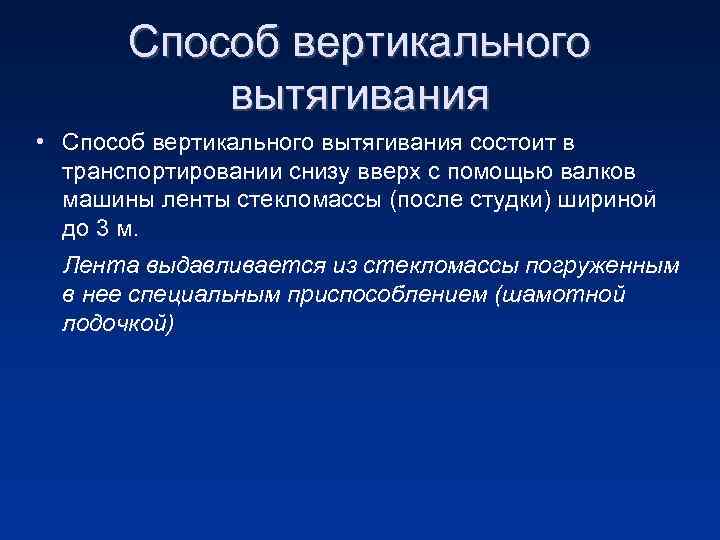

Способ вертикального вытягивания • Способ вертикального вытягивания состоит в транспортировании снизу вверх с помощью Способ вертикального вытягивания • Способ вертикального вытягивания состоит в транспортировании снизу вверх с помощью валков машины ленты стекломассы (после студки) шириной до 3 м. Лента выдавливается из стекломассы погруженным в нее специальным приспособлением (шамотной лодочкой)

Флоат-способ • Флоат-способ – наиболее производителен и эффективен. Поверхность ленты стекла получается гладкой и Флоат-способ • Флоат-способ – наиболее производителен и эффективен. Поверхность ленты стекла получается гладкой и не требует дополнительной шлифовки и полировки, нижняя поверхность – за счет контакта с предельно ровной поверхностью расплавленного металла, а верхняя – поверхностного натяжения.

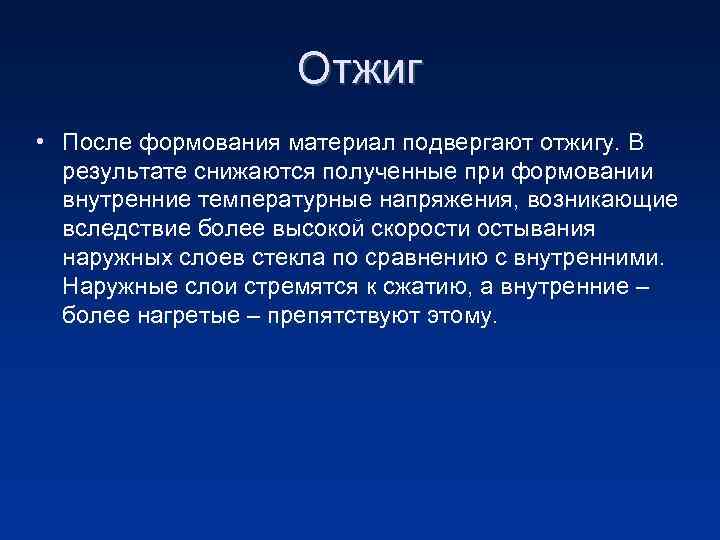

Отжиг • После формования материал подвергают отжигу. В результате снижаются полученные при формовании внутренние Отжиг • После формования материал подвергают отжигу. В результате снижаются полученные при формовании внутренние температурные напряжения, возникающие вследствие более высокой скорости остывания наружных слоев стекла по сравнению с внутренними. Наружные слои стремятся к сжатию, а внутренние – более нагретые – препятствуют этому.

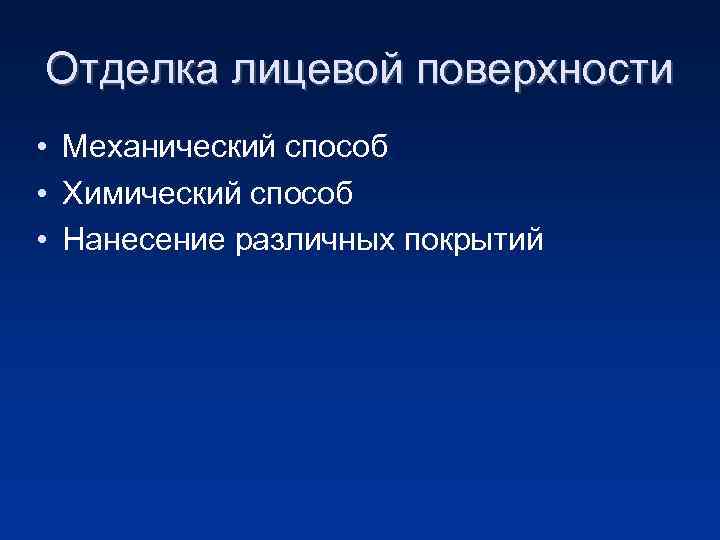

Отделка лицевой поверхности • Механический способ • Химический способ • Нанесение различных покрытий Отделка лицевой поверхности • Механический способ • Химический способ • Нанесение различных покрытий

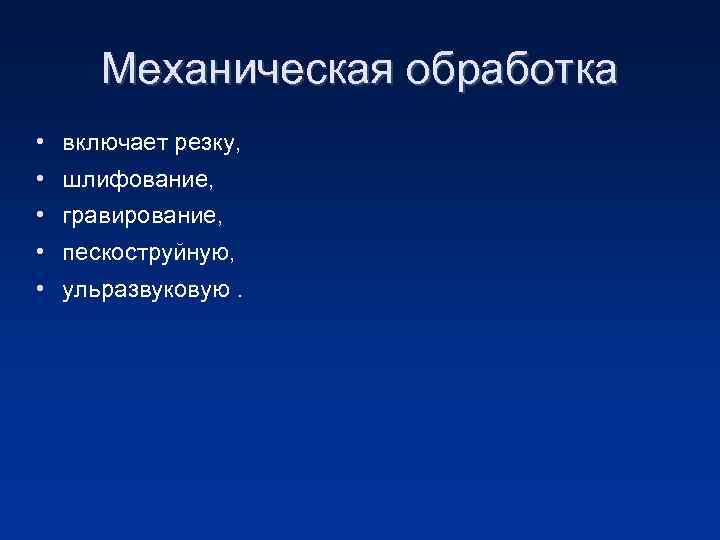

Механическая обработка • включает резку, • шлифование, • гравирование, • пескоструйную, • ульразвуковую. Механическая обработка • включает резку, • шлифование, • гравирование, • пескоструйную, • ульразвуковую.

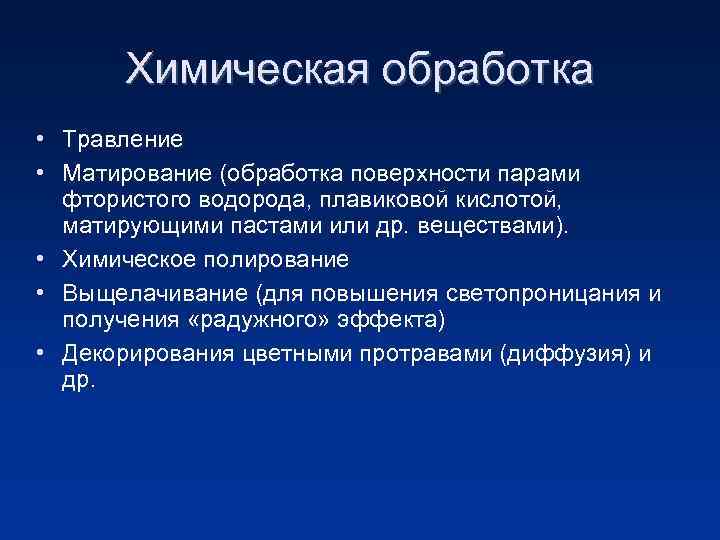

Химическая обработка • Травление • Матирование (обработка поверхности парами фтористого водорода, плавиковой кислотой, матирующими Химическая обработка • Травление • Матирование (обработка поверхности парами фтористого водорода, плавиковой кислотой, матирующими пастами или др. веществами). • Химическое полирование • Выщелачивание (для повышения светопроницания и получения «радужного» эффекта) • Декорирования цветными протравами (диффузия) и др.

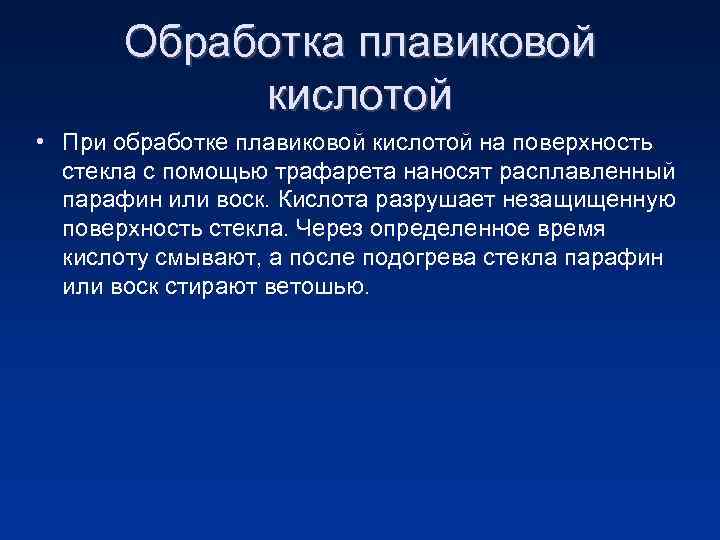

Обработка плавиковой кислотой • При обработке плавиковой кислотой на поверхность стекла с помощью трафарета Обработка плавиковой кислотой • При обработке плавиковой кислотой на поверхность стекла с помощью трафарета наносят расплавленный парафин или воск. Кислота разрушает незащищенную поверхность стекла. Через определенное время кислоту смывают, а после подогрева стекла парафин или воск стирают ветошью.

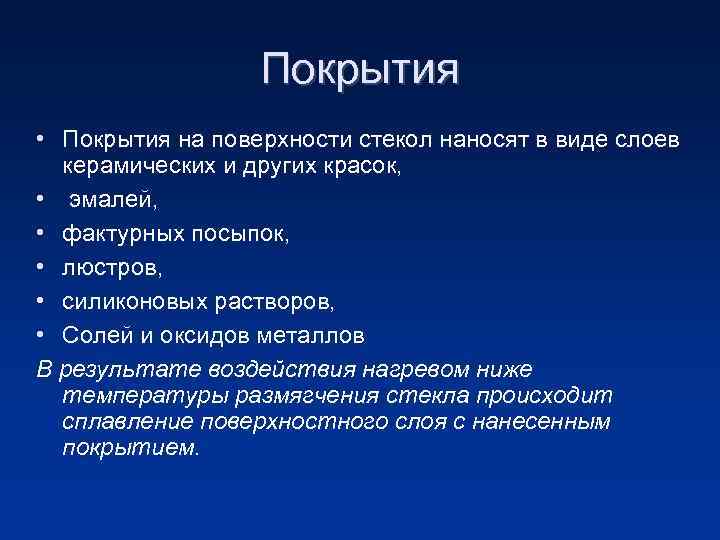

Покрытия • Покрытия на поверхности стекол наносят в виде слоев керамических и других красок, Покрытия • Покрытия на поверхности стекол наносят в виде слоев керамических и других красок, • эмалей, • фактурных посыпок, • люстров, • силиконовых растворов, • Солей и оксидов металлов В результате воздействия нагревом ниже температуры размягчения стекла происходит сплавление поверхностного слоя с нанесенным покрытием.

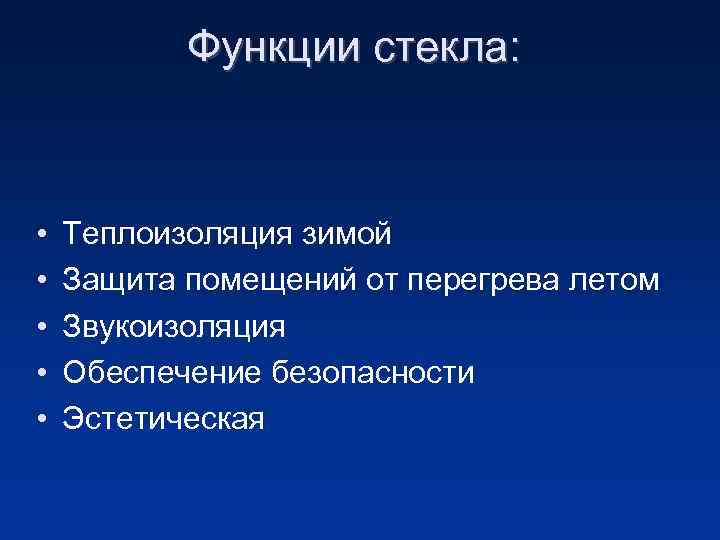

Функции стекла: • • • Теплоизоляция зимой Защита помещений от перегрева летом Звукоизоляция Обеспечение Функции стекла: • • • Теплоизоляция зимой Защита помещений от перегрева летом Звукоизоляция Обеспечение безопасности Эстетическая

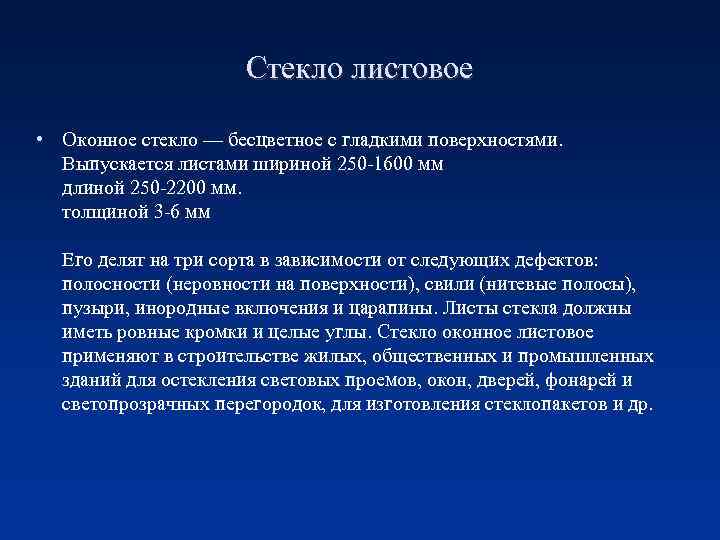

Стекло листовое • Оконное стекло — бесцветное с гладкими поверхностями. Выпускается листами шириной 250 Стекло листовое • Оконное стекло — бесцветное с гладкими поверхностями. Выпускается листами шириной 250 -1600 мм длиной 250 -2200 мм. толщиной 3 -6 мм Его делят на три сорта в зависимости от следующих дефектов: полосности (неровности на поверхности), свили (нитевые полосы), пузыри, инородные включения и царапины. Листы стекла должны иметь ровные кромки и целые углы. Стекло оконное листовое применяют в строительстве жилых, общественных и промышленных зданий для остекления световых проемов, окон, дверей, фонарей и светопрозрачных перегородок, для изготовления стеклопакетов и др.

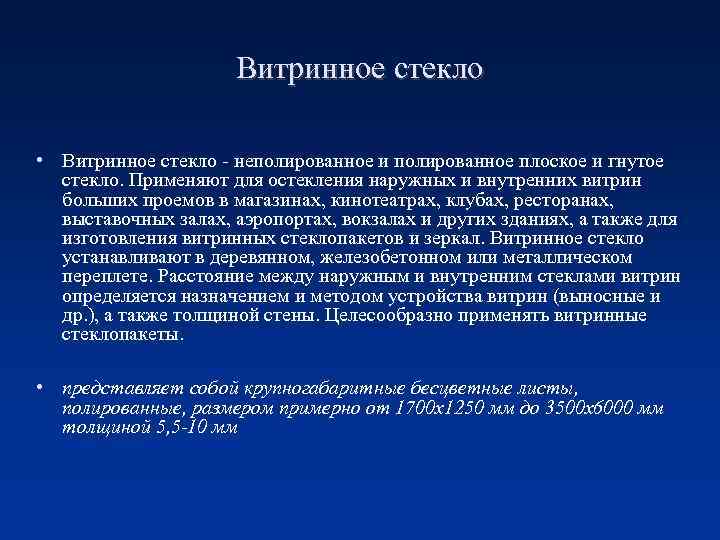

Витринное стекло • Витринное стекло - неполированное и полированное плоское и гнутое стекло. Применяют Витринное стекло • Витринное стекло - неполированное и полированное плоское и гнутое стекло. Применяют для остекления наружных и внутренних витрин больших проемов в магазинах, кинотеатрах, клубах, ресторанах, выставочных залах, аэропортах, вокзалах и других зданиях, а также для изготовления витринных стеклопакетов и зеркал. Витринное стекло устанавливают в деревянном, железобетонном или металлическом переплете. Расстояние между наружным и внутренним стеклами витрин определяется назначением и методом устройства витрин (выносные и др. ), а также толщиной стены. Целесообразно применять витринные стеклопакеты. • представляет собой крупногабаритные бесцветные листы, полированные, размером примерно от 1700 х1250 мм до 3500 х6000 мм толщиной 5, 5 -10 мм

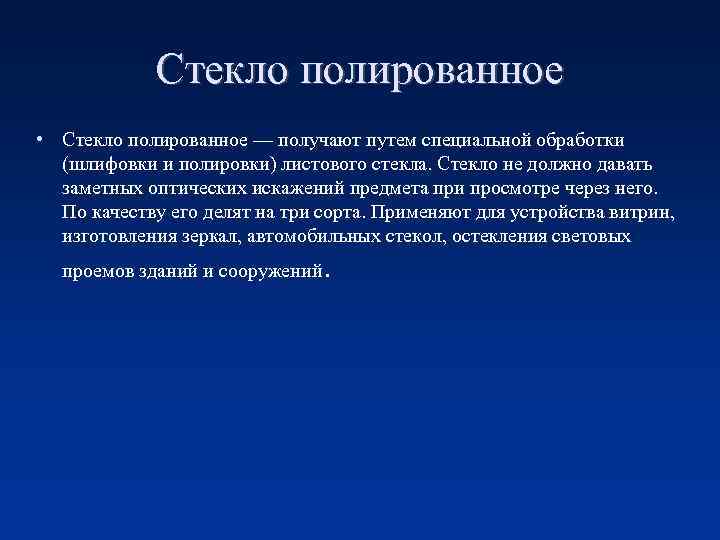

Стекло полированное • Стекло полированное — получают путем специальной обработки (шлифовки и полировки) листового Стекло полированное • Стекло полированное — получают путем специальной обработки (шлифовки и полировки) листового стекла. Стекло не должно давать заметных оптических искажений предмета при просмотре через него. По качеству его делят на три сорта. Применяют для устройства витрин, изготовления зеркал, автомобильных стекол, остекления световых проемов зданий и сооружений .

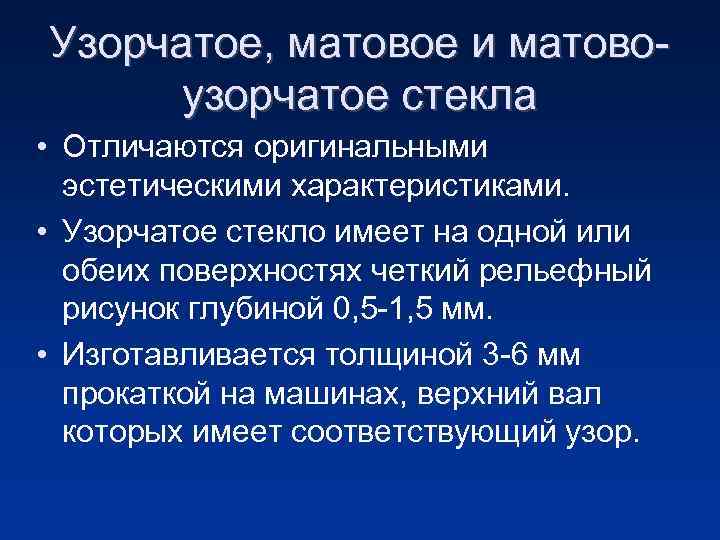

Узорчатое, матовое и матовоузорчатое стекла • Отличаются оригинальными эстетическими характеристиками. • Узорчатое стекло имеет Узорчатое, матовое и матовоузорчатое стекла • Отличаются оригинальными эстетическими характеристиками. • Узорчатое стекло имеет на одной или обеих поверхностях четкий рельефный рисунок глубиной 0, 5 -1, 5 мм. • Изготавливается толщиной 3 -6 мм прокаткой на машинах, верхний вал которых имеет соответствующий узор.

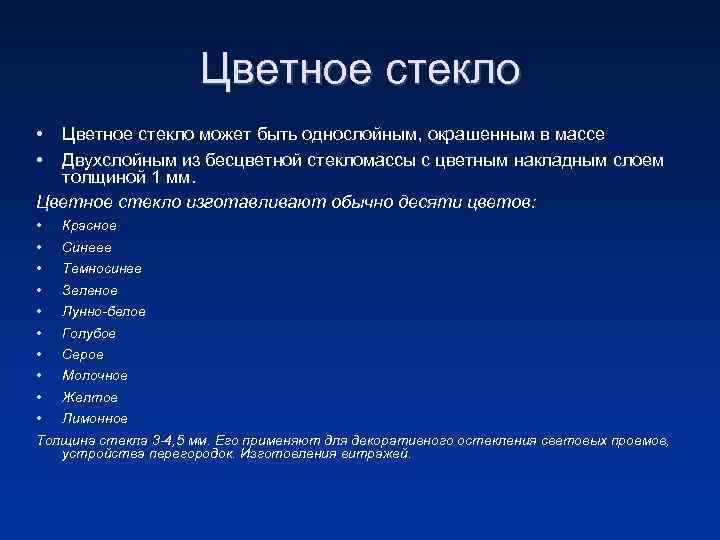

Цветное стекло • • Цветное стекло может быть однослойным, окрашенным в массе Двухслойным из Цветное стекло • • Цветное стекло может быть однослойным, окрашенным в массе Двухслойным из бесцветной стекломассы с цветным накладным слоем толщиной 1 мм. Цветное стекло изготавливают обычно десяти цветов: • Красное • Синеее • Темносинее • Зеленое • Лунно-белое • Голубое • Серое • Молочное • Желтое • Лимонное Толщина стекла 3 -4, 5 мм. Его применяют для декоративного остекления световых проемов, устройства перегородок. Изготовления витражей.

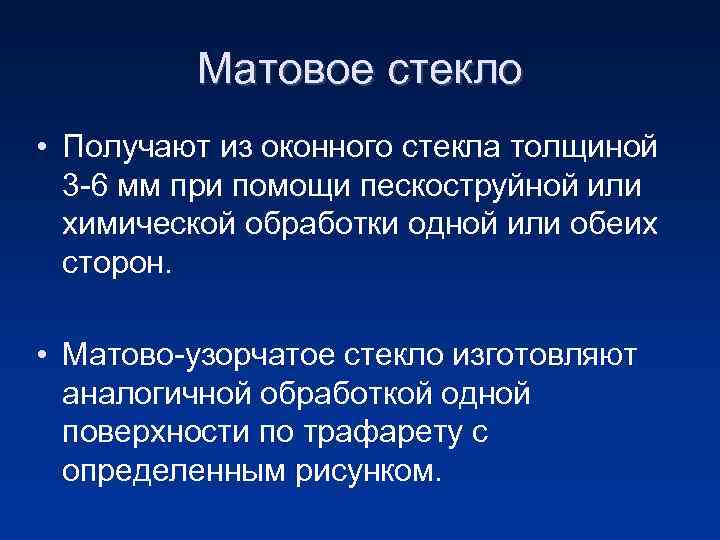

Матовое стекло • Получают из оконного стекла толщиной 3 -6 мм при помощи пескоструйной Матовое стекло • Получают из оконного стекла толщиной 3 -6 мм при помощи пескоструйной или химической обработки одной или обеих сторон. • Матово-узорчатое стекло изготовляют аналогичной обработкой одной поверхности по трафарету с определенным рисунком.

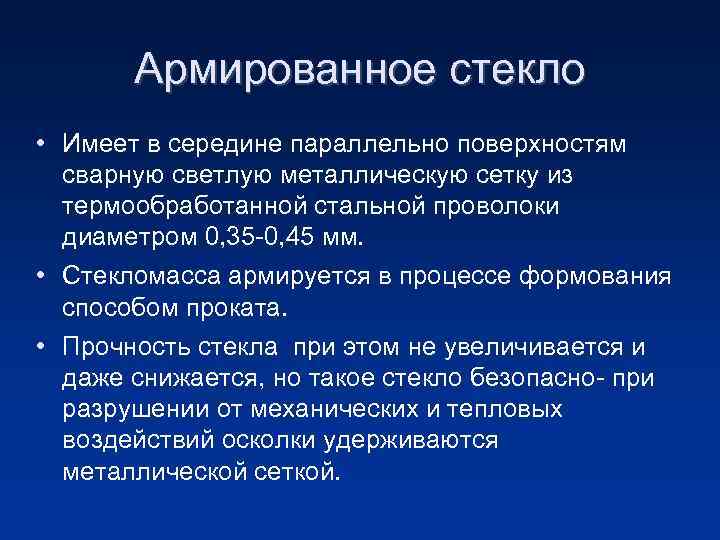

Армированное стекло • Имеет в середине параллельно поверхностям сварную светлую металлическую сетку из термообработанной Армированное стекло • Имеет в середине параллельно поверхностям сварную светлую металлическую сетку из термообработанной стальной проволоки диаметром 0, 35 -0, 45 мм. • Стекломасса армируется в процессе формования способом проката. • Прочность стекла при этом не увеличивается и даже снижается, но такое стекло безопасно- при разрушении от механических и тепловых воздействий осколки удерживаются металлической сеткой.

Закаленное стекло • Имеет высокую механическую прочность и термостойкость. • Это достигается обработкой листового Закаленное стекло • Имеет высокую механическую прочность и термостойкость. • Это достигается обработкой листового стекла толщиной 4, 5 -6, 5 мм нагреванием до 640+10 С и последующим резким, но равномерным охлаждением поверхностей потоком воздуха. • Закалка в 5 -6 раз повышает прочность стекла к ударам и перепадам температ. • При разрушении ЗС распадается на

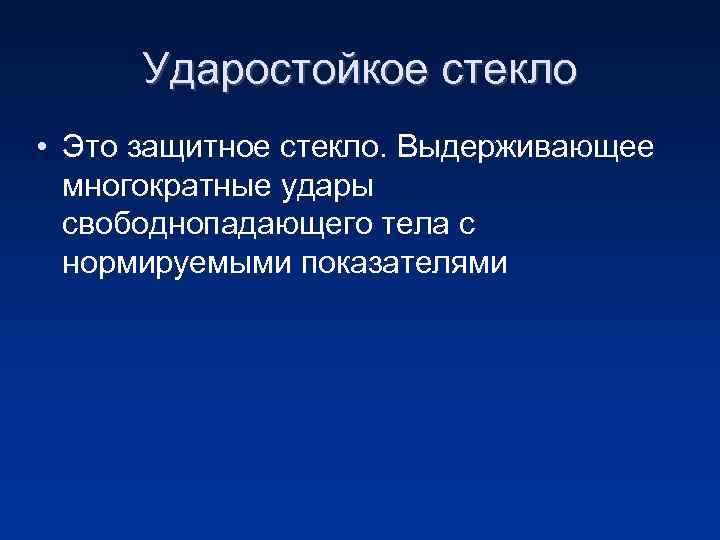

Ударостойкое стекло • Это защитное стекло. Выдерживающее многократные удары свободнопадающего тела с нормируемыми показателями Ударостойкое стекло • Это защитное стекло. Выдерживающее многократные удары свободнопадающего тела с нормируемыми показателями

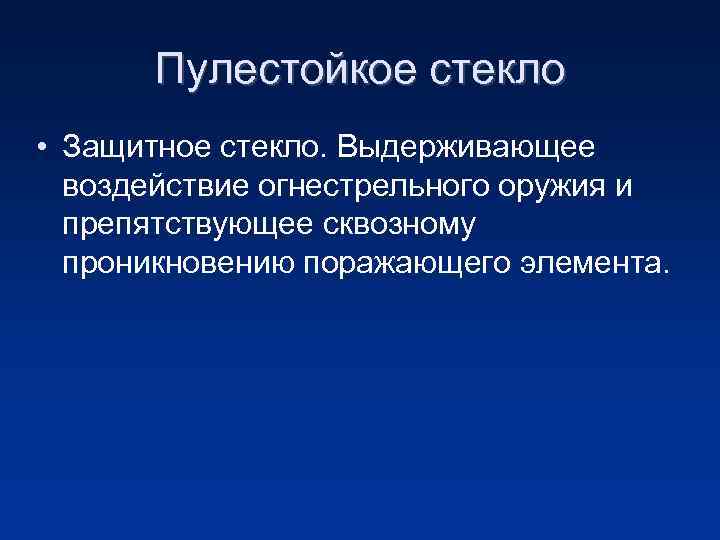

Пулестойкое стекло • Защитное стекло. Выдерживающее воздействие огнестрельного оружия и препятствующее сквозному проникновению поражающего Пулестойкое стекло • Защитное стекло. Выдерживающее воздействие огнестрельного оружия и препятствующее сквозному проникновению поражающего элемента.

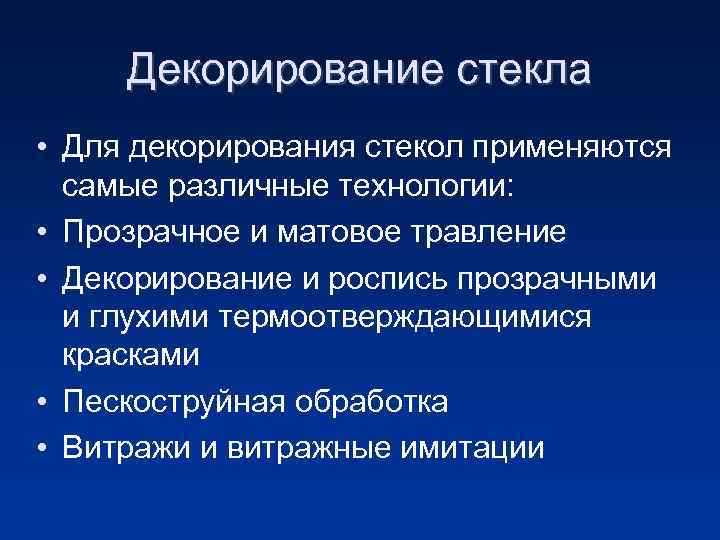

Декорирование стекла • Для декорирования стекол применяются самые различные технологии: • Прозрачное и матовое Декорирование стекла • Для декорирования стекол применяются самые различные технологии: • Прозрачное и матовое травление • Декорирование и роспись прозрачными и глухими термоотверждающимися красками • Пескоструйная обработка • Витражи и витражные имитации

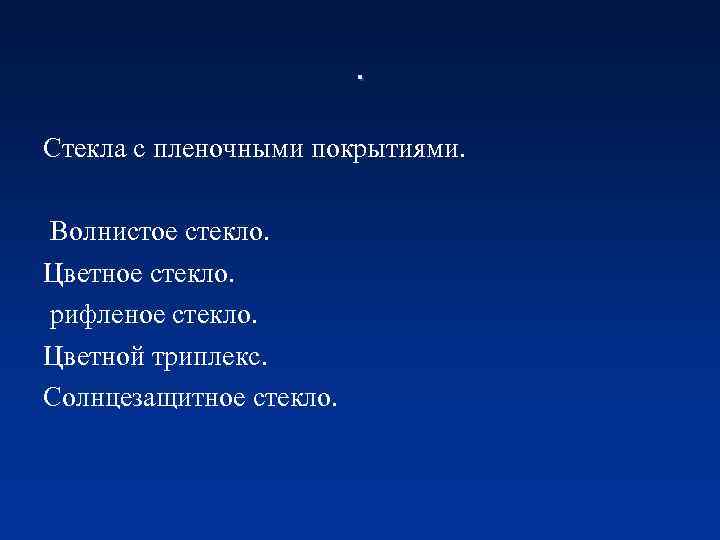

. Стекла с пленочными покрытиями. Волнистое стекло. Цветное стекло. рифленое стекло. Цветной триплекс. Солнцезащитное . Стекла с пленочными покрытиями. Волнистое стекло. Цветное стекло. рифленое стекло. Цветной триплекс. Солнцезащитное стекло.
