Скачать презентацию Статически неопределимые стержневые системы Статически неопределимой называется такая
Лекции 19-20.pptx
- Количество слайдов: 13
Статически неопределимые стержневые системы Статически неопределимой называется такая система, которая не может быть рассчитана при помощи одних только уравнений статики, т. к. она имеет “лишние” связи.
Статически неопределимые стержневые системы Основные свойства статически неопределимых систем: • статически неопределимые системы более экономичны, чем статически определимые, т. к. возникающие в них усилия при тех же нагрузках обычно меньше усилий статически определимых систем; • усилия, возникающие в элементах статически неопределимых систем зависят от жесткостей элементов: чем больше жесткость элемента, тем больше возникающие в нем усилия; • статически неопределимые системы более надежны в работе, т. к. при выходе из строя какого-либо элемента, усилия перераспределяются на другие элементы системы; • в статически неопределимых системах, в отличие от статически определимых внутренние усилия могут возникать даже при отсутствии нагрузок: от осадки опор, изменения температуры и т. д. Методы расчета статически неопределимых систем Метод сил. Назван так потому, что в дополнительные уравнения этого метода в качестве неизвестных входят опорные реакции и внутренние усилия M, Q, N в каких-либо сечениях. Метод перемещений. В качестве неизвестных этого метода принимаются угловые и линейные перемещения узловых точек сооружений. Смешанный метод. В дополнительные уравнения этого метода в качестве неизвестных входят как усилия, так и перемещения узловых точек сооружения. Комбинированное решение. Применяется при расчете симметричных рам : на прямосимметричные нагрузки раму расчитывают методом перемещений, на кососимметричные нагрузки - методом сил.
Метод сил. Степень статической неопределимости систем Расчет статически неопределимых систем начинают с анализа расчетной схемы сооружения. Это необходимо для того, чтобы определить степень статической неопределимости системы, которая равна числу лишних связей: = - W, где W = 3 D - 2 Шо - Соп т. е. = Соп + 2 Шо - 3 D
Метод сил.
Метод сил.
Основная система метода сил.

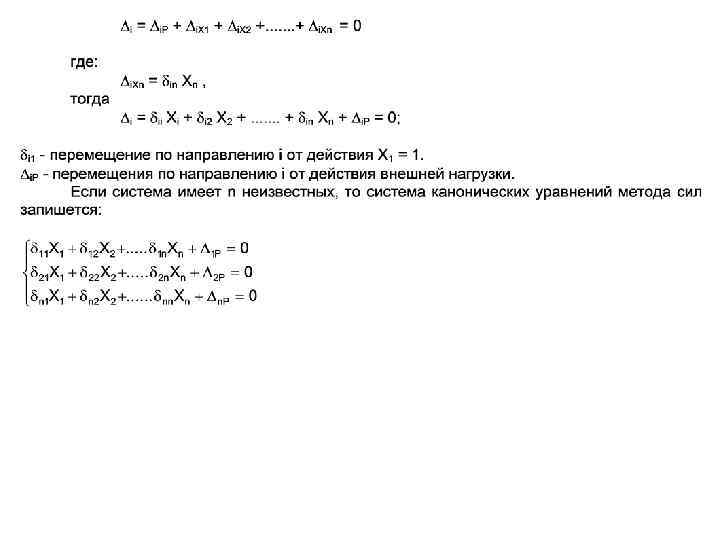

Основная система метода сил.
