Стандарты ПК. Подготовили: Бондарь С. Багов И. Дербин Д. Толбоев А. Давлатов Э. Богачук В.
Зачем нужны стандарты ПК? -Уменьшается риск -Уменьшается стоимость -Уменьшается время разработки -Повышается надежность и качество системы • -Повышается универсальность и совместимость • •
Стандарты в области аппаратного обеспечения.
AC’ 97 и HD Audio. • • AC’ 97 (сокращенно от англ. audio codec '97) — это стандарт для аудиокодеков, разработанный подразделением Intel Architecture Labs компании Intel в 1997 г. Этот стандарт используется в основном в системных платах, модемах, звуковых картах и корпусах с аудиорешением передней панели. HD Audio (от англ. high definition audio — звук высокой четкости) является эволюционным продолжением спецификации AC’ 97, предложенным компанией Intel в 2004 году, обеспечивающим воспроизведение большего количества каналов с более высоким качеством звука, чем при использовании интегрированных аудиокодеков AC’ 97.
ACPI (англ. Advanced Configuration and Power Interface — усовершенствованный интерфейс конфигурации и управления питанием) — открытый промышленный стандарт, впервые выпущенный в декабре 1996 года и разработанный совместно компаниями HP, Intel, Microsoft, P hoenix и Toshiba, который определяет общий интерфейс для обнаружения аппаратного обеспечения, управления питанием и конфигурации материнской платы и устройств.
ATA • ATA — параллельный интерфейс подключения накопителей (жёстких дисков и оптических приводов) к компьютеру. В 1990 -е годы был стандартом на платформе IBM PC; в настоящее время вытесняется своим последователем —SATA и с его появлением получил название PATA (Parallel ATA).
Serial ATA. • SATA (англ. Serial ATA) — последовательный инт ерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса ATA (IDE).
AHCI • Advanced Host Controller Interface (AHCI) — механизм, используемый для подключения накопителей информации по протоколу Serial ATA, позволяющий пользоваться расширенными функциями, такими как встроенная очередность команд (NCQ) и горячая замена.
ATX • ATX (от англ. Advanced Technology Extended) — формфактор персональных настол ьных компьютеров. Является доминирующим стандартом для массово выпускаемых, начиная с 2001 года, компьютерных систем. о состоянию на 2012 год, ATX и его производные остаются наиболее массовым и в ближайшее время его замена не планируется.
BIOS (англ. basic input/output system — «базовая система ввода-вывода» ) — реализованная в виде микропрограмм часть системного программного обеспечения, которая предназначается для предоставления операционн ой системе API доступа к аппаратуре компьютера и подключенным к нему устройствам.
• Bluetooth или блютус (, переводится как синий зуб, назван в честь Харальда I Синезубого) — производственная спецификация беспроводных персональных сетей (англ. Wireless personal area network, WPAN). Это прозвище носил король Харальд I, правивший в X веке Данией и частью Норвегии и объединивший враждовавшие датские племена в единое королевство. Подразумевается, что Bluetooth делает то же самое с протоколами связи, объединяя их в один универсальный стандарт.
Desktop Management Interface • DMI (Desktop Management Interface) — интерфейс программирования приложений (API), позволяющий программному обеспечению собирать данные о характеристиках компьютера. В версии 2. 0 этого стандарта предусмотрена также возможность дистанционно конфигурировать ПК с удалённой машины. Персональные компьютеры, удовлетворяющие требованиям DMI 2. 0, иногда называют также управляемыми ПК (managed PC).
Display. Port • Display. Port — стандарт сигнального интерфейса для цифровых дисплеев. Display. Port предполагается к использованию в качестве наиболее современного интерфейса соединения аудио и видеоаппаратуры, в первую очередь для соединения компьютера с дисплеем, или компьютера и систем домашнего кинотеатра
VESA DDC/CI • Display Data Channel (DDC) — интерфейс обмена данными между компьютером и монитором. Существуют два варианта этого интерфейса: • DDC 1 — односторонний, от монитора к компьютеру, передача данных о модели монитора и параметрах поддерживаемых видеорежимов. • DDC 2 — двусторонний обмен данными. • VESA Display Data Channel Command Interface (DDC/CI). Этот стандарт описывает способ формирования и передачи команд в монитор и прием из него ответов.
Digital Visual Interface • Digital Visual Interface, сокр. DVI (анг. цифровой видеоинтерфейс) — стандарт на интерфейс и соответствующий разъём, предназначенный для передачи видеоизображе ния на цифровые устройства отображения, такие как жидкокристаллически емониторы и проекторы.
DPMS • VESA Display Power Management Signaling (сокращенно DP MS) — стандарт консорциума VE SA, определяющий функции управления энергосбережением компьютерных мониторов с помощью видеокарты (например, отключение монитора, если компьютер не использовался определенное время).
ESA • Архитектура системы для энтузиастов (англ. Enthusiast System Architecture, сокр. ESA) открытый протокол для двустороннего взаимодействия компонентов ПК. ESA применяется для отслеживания температуры таких компонентов компьютерного аппаратного обеспечения, как корпус и блок питания.
Open. GL • Open. GL (Open Graphics Library — открытая графическая библиотека, графическое API) — спецификация, определяющая независимый от языка программирования платф ормонезависимый програ ммный интерфейс для написания приложений, использующих двухмерную и трёхмерную компьютерну ю графику.
PCI • PCI (англ. Peripheral component interconnect, дословно — взаимосвязь периферийных компонентов) — шина ввода/вывода для подключения периферийных устройств к материнской плате компьютера.
PCI Express. • PCI Express, — компьютерная шина, использующая програ ммную модель шины PCI и высокопроизводитель ный физический протокол, основанный напоследовательной передаче данных.
PC/SC • PC/SC - это соглашение о том, какими должны быть ридеры, как они должны работать с картами, как с ними должны работать операционные системы и программы, и т. д. и т. п. .
SCSI • SCSI (англ. Small Computer System Interface, произносится «скази» (встречается вариант эс-си -эс-ай) — представляет собой набор стандартов для физического подключения и передачи данных между компьютерами и периферийными устройствами.

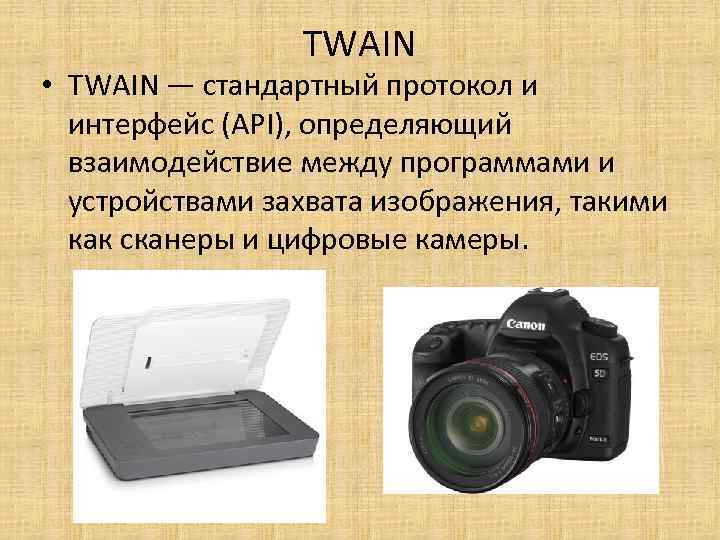

TWAIN • TWAIN — стандартный протокол и интерфейс (API), определяющий взаимодействие между программами и устройствами захвата изображения, такими как сканеры и цифровые камеры.
USB • USB (ю-эсби, англ. Universal Serial Bus — «универсальная последовательная шина» ) — последовательный инте рфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике.
СТАНДАРТ PC/104.
• • Ключевыми отличиями PC/104 от обычной РС-шины являются следующие: Компактность конструкции. Размер уменьшен до 90 х96 мм. Уменьшенная стоимость разработки, позволяет исключить корзину и громоздкие задние панели. Разъем PC/104 (Pin-and-socket - сквозной штыревой). Стандартные разьёмы шин PC-шин , расположенные на боковой стороне плат для уменьшения габаритов и для обеспечения работы в жестких условиях эксплуатации были заменены компактными 64 - и 40 - контактными штыревыми разьёмами. Уменьшенный минимальный ток выходных шинных формирователей , что чрезвычайно важно для систем с батарейным питанием)
PC/104 -PLUS PCI/104 • • • PC/104 - PLUS - дополнение к стандарту PC/104, реализующее высокую скорость PCI шины во внедренных прикладных программах. Стандарт PC/104 -Plus сочетает в себе все механические и электрические требования, описанные в стандарте PC/104, и добавляет функциональность шины PCI (33 МГц, 32 бит). Дополнительный, третий по счету, 120 контактный проходной разъем располагается на модуле PC/104 -Plus оппозитно ISA разъемам. Шина PCI позволяет использовать во встраиваемых системах современные высокопроизводительные системы вводавывода – графические адаптеры, адаптеры ЛВС, USB, Fire. Wire и т. п. • Стандарт PCI-104 является дальнейшим развитием стандарта PC/104 -Plus, нацеленным на внедрение высокопроизводительных процессоров на рынок компактных защищенных промышленных компьютеров. Путем удаления с печатных плат разъемов шины ISA, достигается возможность размещения современных «крупногабаритных» микросхем ЦП и системной логики. Теперь стали доступны для миниатюрных стеков PC/104 мощнейшие элементы технологии Centrino – процессор Intel Celeron M и набор микросхем 855 GME со встроенным графическим ядром Extreme Graphics 2.
ЕВХ • Стандарт ЕВХ (Embedded Board, e. Xpandable – встраиваемый модуль, расширенный) создан в результате сотрудничества двух лидеров отрасли – компаний Ampro и Motorola. Этот стандарт определяет одноплатные компьютеры большего размера 5, 75"х8, 00" (146 х203 мм) с шиной расширения PC/104 -Plus. Больший размер позволяет включить в процессорную плату и современные производительные процессоры до Intel® Core™ 2 Duo, и большую функциональность (Gigabit Ethernet, поддержку SATA, мощную систему вводавывода), что дает возможность уменьшить общее число плат в системе. EBX создавался на основе уже существующих стандартов: IEEE P 996 (ISA), PC/104, PC/104 -Plus, PCI и PCMCIA.
ЕPIC Особенностями архитектуры нового стандарта являются: • Замена устаревшей шины PCI на PCI Express • Сохранение разъема pc/104 в качестве опции для поддержки имеющихся систем ввода-вывода • Оригинальные габаритные размеры 115 x 165 мм • Также, в EPIC Express сохранилась возможность работы с более ранним интерфейсом ISA, что делает новый стандарт универсальным в применении. • Нет необходимости в разработке объединительной платы • Сохранены размеры и расположение монтажных отверстий EPIC • Сохранены зоны разъемов EPIC
ETX • • ETX (Embedded Technology e. Xtended) – открытый стандарт, спецификации которого описывают встраиваемые промышленные компьютеры класса «Computer-on-Module» (COM). Модули стандарта ETX – PC-совместимые компьютеры малых размеров (95 x 114 мм), оснащенные шинами ISA/PCI и полным набором периферийных интерфейсов. Модули предназначены для установки на платы ввода-вывода (Baseboard) через четыре низкопрофильных 100 -контактных разъема SMD, что дает возможность минимизировать количество кабельных соединений в готовой встраиваемой компьютерной системе
XTX • XTX – новый промышленный стандарт, поддерживаемый производителями встраиваемых модулей. XTX использует те же четыре коннектора на базовой плате, что и ETX; кроме того, расположение отверстий в модуле и его размеры остаются такими же, что обеспечивает плавную миграцию с точки зрения механики. Стандарт задает один размер платы, благодаря чему производители оборудования не испытывают необходимости в изменении дизайна своих продуктов.
COM Express • COM Express - новое поколение стандарта «компьютера на модуле» , пришедшего на смену ETX. Особенностью нового стандарт является появление шины PCI- Express, а также факт отсутствия «старых» интерфейсов, таких как последовательные порты, FDD, параллельный порт, клавиатура PS/2, мышь PS/2, а также несовместимость с ETX, идентичность COM Express и ETXexpress.
Mini-ITX • • Mini-ITX – форм-фактор малоразмерных материнских плат, разработанный компанией VIA Technologies. Платы этого стандарта предназначены для применения как в коммерческих изделиях (компактные ПК, игровые приставки, Internet-клиенты, NAS-серверы и др. ), так и во встраиваемых промышленных системах. Размеры плат Mini-ITX составляют всего 170 x 170 мм, что значительно меньше, чем системные платы стандарта Flex. ATX (229 x 191 мм) и, тем более, Micro. ATX (244 x 244 мм). Они обратно совместимы со стандартными корпусами Flex. ATX/Micro. ATX/ATX и блоками питания ATX.
En. Core – открытая архитектура построения встраиваемых вычислительных систем, предложенная компанией Ampro Computers. Модули En. Core относятся к классу устройств «Computer-on-Module» (COM). Основой и идеологией является схема: «процессорный модуль – плата вводавывода» ( «COM – Baseboard» ), где объединительным элементом выступает стандартная и универсальная шина PCI. Эта концепция дает невероятно гибкие возможности выбора процессорного ядра . Платформа En. Core регламентирует только наличие шины PCI в реализации стандарта PC/104 -Plus и минимальный стандартизованный набор разъемов ввода -вывода. При этом не накладывается специальных требований к размерам процессорного модуля и платы вводавывода. En. Core
Что мы называем ПК?
Цвета разъёмов. Разъем Цвет Аналоговый VGA синий Аудио — линейный вход (Line-in) светло-синий Аудио — линейный выход (Line-out) лимонный Цифровой монитор/плоский дисплей (ЖК-монитор) белый IEEE 1394 серый Микрофон розовый MIDI/Игровой порт золотистый Параллельный порт цвет красного бургундского PS/2 -совместимая клавиатура фиолетовый (пурпурный) PS/2 -совместимая мышь зеленый Последовательный порт бирюзовый Выход на колонки (Speaker out) оранжевый Инвертированный выход на колонки коричневый USB черный Видеовыход желтый SCSI, локальная сеть, телефон и др. произвольный
PC 99 — руководство по разработке компьютерных систем. Задачи, с которыми создавалась спецификация PC 99: • повышение качества «железа» , программно-аппаратных средств и драйверов; • снижение цены компьютера за счёт точечного выбора комплектующих под определенную цель использования; • внедрение новых решений и технологий
Consumer PC Требуется Рекомендуется Системные требования 300 MHz процессор, 128 К кеша L 2, 32 МВ 64 МВ RAM, поддержка ACPI 1. 0 Шины 2 порта USB (без слотов ISA) IEEE 1394, Device Bay Устройства ввода/вывода Клавиатура, мышь, параллельный и последовательный разъемы Устройства, использующие USB, Ir. DAсовместимые инфракрасные устройства Видеоподсистема 640 х480 х8 bpp; 800 x 600 x 8 bpp; 1024 x 768 x 8 bpp; 75 Hz; аппаратная 3 Dакселерация AGP; Аналоговый TV-тюнер; Телевизионный выход PC 99 Audio; Digital ready; Поддержка синтеза звуков (music synthesis) Звуковая подсистема Устройства хранения информации Поддержка bus mastering, Ultra. DMA; CD/DVD-ROM Host controller для второго устройства (secondary storage) - IEEE 1394 Коммуникационное оборудование Внутренний 56 Kbps V. 90 факсмодем Высокоскоростной модем
Office PC Требуется Рекомендуется Системные требования 300 MHz процессор, 128 К кеша L 2, 64 МВ RAM; поддержка ACPI 1. 0 Шины 2 порта USB (без слотов ISA) IEEE 1394, Device Bay Устройства ввода/вывода Клавиатура, мышь, параллельный и последовательный разъемы Устройства, использующие USB; Ir. DAсовместимые инфракрасные устройства; Smart. Card Видеоподсистема 640 х480 х8 bpp; 800 x 600 x 8 bpp; 1024 x 768 x 8 bpp; 75 Hz Аппаратная 3 D-акселерация; DVD-Video и MPEG 2 проигрыватели Звуковая подсистема PC 99 Audio Устройства хранения информации Поддержка bus mastering, Ultra. DMA; CD/DVD-ROM Host controller для второго устройства (secondary storage) - IEEE 1394 Коммуникационное оборудование Cетевой адаптер Модем для подключения к публичным сетям
Mobile PC Требуется Рекомендуется Системные требования # 233 MHz процессор, 128 К кеша L 2, 32 МВ RAM; Smart Battery; 64 MB RAM для Windows NT поддержка ACPI 1. 0 Шины 1 порт USB, Card. Bus, отсутствие слотов IEEE 1394; Device Bay; Zoomed Video ISA (Card. Bus) Устройства ввода/вывода Клавиатура, мышь, параллельный и последовательный разъемы Устройства, использующие USB; Ir. DAсовместимые инфракрасные устройства Видеоподсистема 800 х600 х16 bpp; 60 Hz AGP (frame AGP); DVD-Video проигрыватель; Телевизионный выход Звуковая подсистема PC 99 Audio Устройства хранения информации Поддержка bus mastering, Ultra. DMA CD/DVD-ROM Коммуникационное оборудование Внутренний модем Поддержка других методов подключения к сети
Workstation PC Требуется Рекомендуется Системные требования RISC или 400 MHz процессор, 512 К кеша L 2, 128 МВ RAM, ECC; Многопроцессорность; 1 -2 GB RAM поддержка ACPI 1. 0 Шины 2 порта USB, поддержка APIC, отсутствие слотов ISA IEEE 1394; Device Bay Устройства ввода/вывода Клавиатура, мышь, параллельный и последовательный разъемы Устройства, использующие USB; Ir. DAсовместимые инфракрасные устройства; Smart. Card Видеоподсистема 4 МВ видеопамяти и аппаратное 3 Dускорение 1280 х1024 х24 bpp; RGB-mode растеризация в режиме 32 bpp Звуковая подсистема PC 99 Audio Устройства хранения информации Поддержка bus mastering, Ultra. DMA; CD/DVD-ROM SCSI-контроллер; несколько жестких дисков Коммуникационное оборудование Cетевой адаптер Высокоскоростное подключение
Entertainment PC Требуется Рекомендуется Системные требования 300 MHz процессор, 128 К кеша L 2, 64 МВ RAM; поддержка ACPI 1. 0 Шины 2 порта USB (без слотов ISA) 3 порта IEEE 1394; Device Bay Устройства ввода/вывода Клавиатура, мышь, параллельный и последовательный разъемы Устройства, использующие USB; Ir. DAсовместимые инфракрасные устройства; USB HID-совместимые устройства ввода Видеоподсистема Цветной монитор с большим размером экрана; Телевизионный выход; Аппаратная 3 D-акселерация; DVD-Video Поддержка digital broadcast или и MPEG 2 проигрыватели спутникового телевидения; Устройства ввода аналогового видеоизображения и видеозахвата; TV-тюнер; Поддержка DTV Звуковая подсистема PC 99 Audio Устройства хранения информации Поддержка bus mastering, Ultra. DMA; DVD Host controller для второго устройства -ROM; DVD-Video проигрыватель (secondary storage) - IEEE 1394 Коммуникационное оборудование Внутренний модем Digital ready; Поддержка синтеза звука Высокоскоростное подключение
PC 2001 • Из него вычеркнуты (в буквальном смысле) все упоминания о классах Consumer PC, Office PC и Entertainment PC. Зато появились две новые категории машин: Desktop PC и Easy PC. Задачей последнего класса, как видно из названия, является максимальная простота конфигурации, управления, настройки и модернизации при работе в операционной системе Windows 98 «Millennium» . • Минимальные платформные требования к Desktop PC: процессор архитектуры Intel с тактовой частотой 400 МГц, емкостью кэш-памяти второго уровня 128 Кбайт и ОЗУ размером 64 Мбайт. Процессорные требования по Easy PC: архитектура Intel плюс тактовая частота 500 МГц, а памяти должно быть не меньше 128 Мбайт (прямо как у Workstation PC).
Стандарты в области программного обеспечения.
ASCII • ASCII (англ. American Standard Code for Information Interchange) — американская стандартная кодировочная т аблица для печатных символов и некоторых специальных кодов. ASCII представляет собой кодировку для представления десятичных цифр, латинского и национального алфавитов, знаков препинания и управляющих символов.
FHS • FHS — сокращение от Filesystem Hierarchy Standard, что в переводе c английского означает «Стандарт иерархии файловой системы» . Этот стандарт принят для унификации местонахожде ния файлов и директорий с общим назначением в файловой системе ОС UNIX. На данный момент большинство UNIX-подобных систем в той или иной степени следует этим правилам. Например, обычная база данных о пользователях всегда хранится в файле /etc/passwd.
Multiboot Specification • Multiboot Specification (Спецификация мультизагрузки). • Спецификация описывает интерфейс между ядром операционной системы и загрузчиком, следуя которому один и тот же универсальный загрузчик может применяться для загрузки нескольких разных операционных систем, установленных на одном и том же компьютере, если ядра этих ОС поддерживают спецификацию Multiboot.
• Open. VG — это стандартный интерфейс, предназначенный для аппаратно-ускоряемой двухмерной векторной графики. Он предназначается в первую очередь для мобильных телефонов и смартфонов, медиа и игровых консолей.
Open. EXR • Open. EXR — формат графических файлов для хранения изображений с широким динамическим диапазоном яркости (HDRI).
Open. Document • Open. Document Format, ODF (от англ. OASIS Ope n Document Format for Office Application ) — открытый формат файлов документов для хранения и обмена редактируемыми офисными документами, в том числе текстовыми документами (такими как заметки, отчёты и книги), электронными таблицами, рисунками, базами данных, презентациями.
Portable Document Format • Portable Document Format (PDF) — кроссплатформенный формат электронных документов, созданный фирмой Adobe Systems с использованием ряда возможностей языка Post. Script.
PNG • • • PNG (англ. portable network graphics, сокращение произносится по-английски /pɪŋ/) — растровый формат хранения графической информации, использующий сжатие без потерь по алгоритму Deflate. PNG поддерживает три основных типа растровых изображений: Полутоновое изображение(с глубиной цвета 16 бит) Цветное индексированное изображение (для цвета глубиной 24 бит) Полноцветное изображение (с глубиной цвета 48 бит)
Post. Script • Post. Script (Постскрипт) — язык описания страниц, в основном используемый в настольных издательских системах. Каждый документ Postscript обычно представляет собой программу, которая печатает на принтере (или отображает на экранемонитора) следующие друг за другом страницы.
SMIL • SMIL (рекомендованно е произношение: «смай л» ) (The Synchronized Multimedia Integration Language) — язык разметки для создания интерактивн ых мультимедийных презентаций.
SQL • SQL (Structured Query Language — «язык структурированных запросов» ) — универсальный компьютерн ый язык, применяемый для создания, модификации и управления данными в реляционных базах данных. Язык SQL представляет собой совокупность • операторов; • инструкций; • и вычисляемых функций.
Юникод • Юнико д[ или Унико д ( англ. Unicode) — стандарт кодирования символов, позволяющий представить знаки практически всех письменных языков.
Universal 3 D • Universal 3 D (U 3 D) — универсальный формат файла трёхмерной графики.
COLLADA. • COLLADA —это альтернативный формат для обмена между 3 D приложениями.
UDF • UDF (англ. Universal Disk Format, универсальный дисковый формат) — спецификация формата файловой системы, независимой от операционной системы для хранения файлов на оптических носителях.
Wireless Application Protocol • Wireless Application Protocol (WAP) (англ. Wireless Application Protocol — беспроводной протокол передачи данных). Протокол создан специально для сетей GSM, где нужно устанавливать связь портативных устройств (мобильный телефон, КПК, пейджеры, устройства двусторонней радиосвязи, смартфоны, коммуникаторы и другие терминалы) с сетью Интернет.
QWERTY • QWERTY — наиболее популярная в настоящее время латинская раскл адка клавиатуры, используемая для английского языка.
