СТАНДАРТИЗАЦИЯ Системы стандартов Автор: доцент каф. КИСМ Е. А. Цапко СТАНДАРТИЗАЦИЯ Системы стандартов Автор: доцент каф. КИСМ Е. А. Цапко

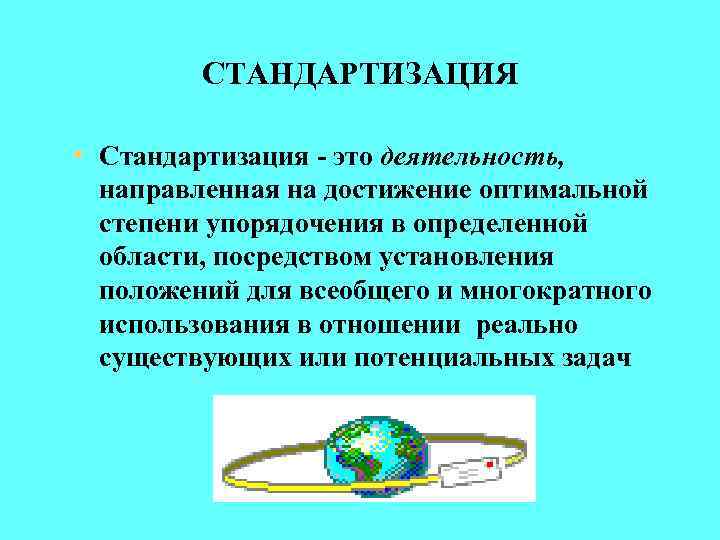

СТАНДАРТИЗАЦИЯ • Стандартизация - это деятельность, направленная на достижение оптимальной степени упорядочения в определенной СТАНДАРТИЗАЦИЯ • Стандартизация - это деятельность, направленная на достижение оптимальной степени упорядочения в определенной области, посредством установления положений для всеобщего и многократного использования в отношении реально существующих или потенциальных задач

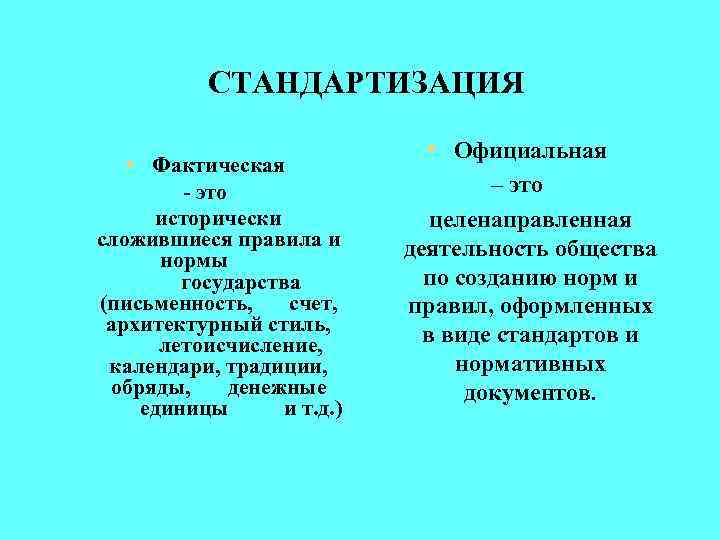

СТАНДАРТИЗАЦИЯ • Фактическая - это исторически сложившиеся правила и нормы государства (письменность, счет, архитектурный СТАНДАРТИЗАЦИЯ • Фактическая - это исторически сложившиеся правила и нормы государства (письменность, счет, архитектурный стиль, летоисчисление, календари, традиции, обряды, денежные единицы и т. д. ) • Официальная – это целенаправленная деятельность общества по созданию норм и правил, оформленных в виде стандартов и нормативных документов.

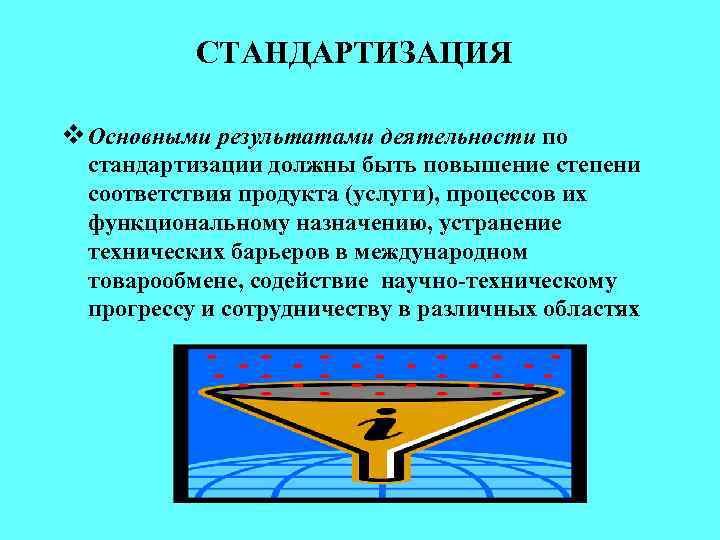

СТАНДАРТИЗАЦИЯ v Основными результатами деятельности по стандартизации должны быть повышение степени соответствия продукта (услуги), СТАНДАРТИЗАЦИЯ v Основными результатами деятельности по стандартизации должны быть повышение степени соответствия продукта (услуги), процессов их функциональному назначению, устранение технических барьеров в международном товарообмене, содействие научно-техническому прогрессу и сотрудничеству в различных областях

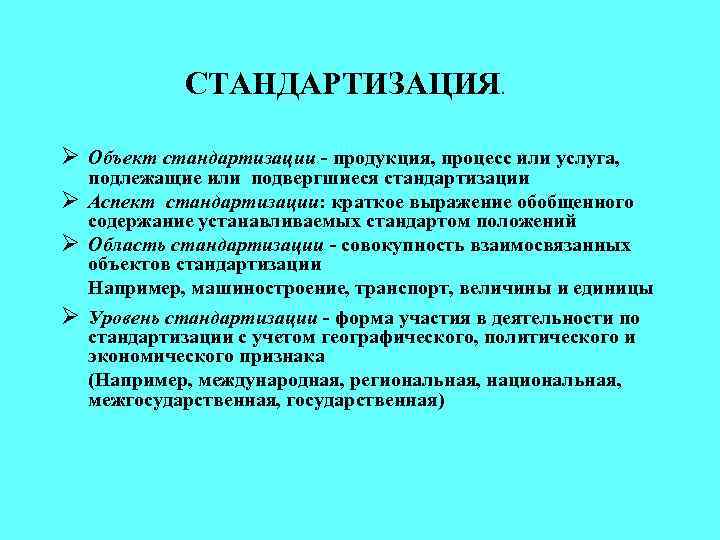

СТАНДАРТИЗАЦИЯ. Ø Объект стандартизации - продукция, процесс или услуга, подлежащие или подвергшиеся стандартизации Ø СТАНДАРТИЗАЦИЯ. Ø Объект стандартизации - продукция, процесс или услуга, подлежащие или подвергшиеся стандартизации Ø Аспект стандартизации: краткое выражение обобщенного содержание устанавливаемых стандартом положений Ø Область стандартизации - совокупность взаимосвязанных объектов стандартизации Например, машиностроение, транспорт, величины и единицы Ø Уровень стандартизации - форма участия в деятельности по стандартизации с учетом географического, политического и экономического признака (Например, международная, региональная, национальная, межгосударственная, государственная)

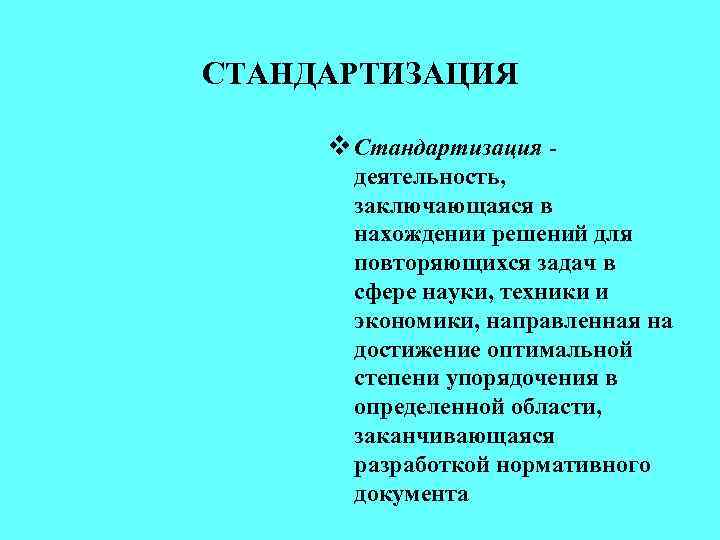

СТАНДАРТИЗАЦИЯ v Стандартизация деятельность, заключающаяся в нахождении решений для повторяющихся задач в сфере науки, СТАНДАРТИЗАЦИЯ v Стандартизация деятельность, заключающаяся в нахождении решений для повторяющихся задач в сфере науки, техники и экономики, направленная на достижение оптимальной степени упорядочения в определенной области, заканчивающаяся разработкой нормативного документа

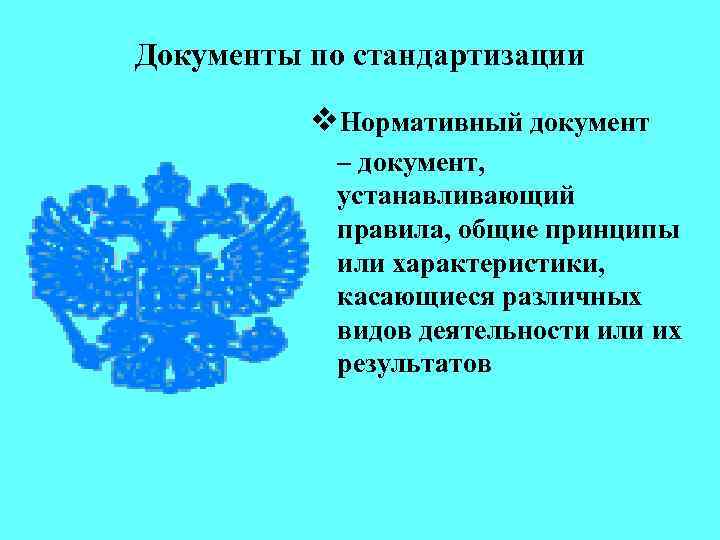

Документы по стандартизации v. Нормативный документ – документ, устанавливающий правила, общие принципы или характеристики, Документы по стандартизации v. Нормативный документ – документ, устанавливающий правила, общие принципы или характеристики, касающиеся различных видов деятельности или их результатов

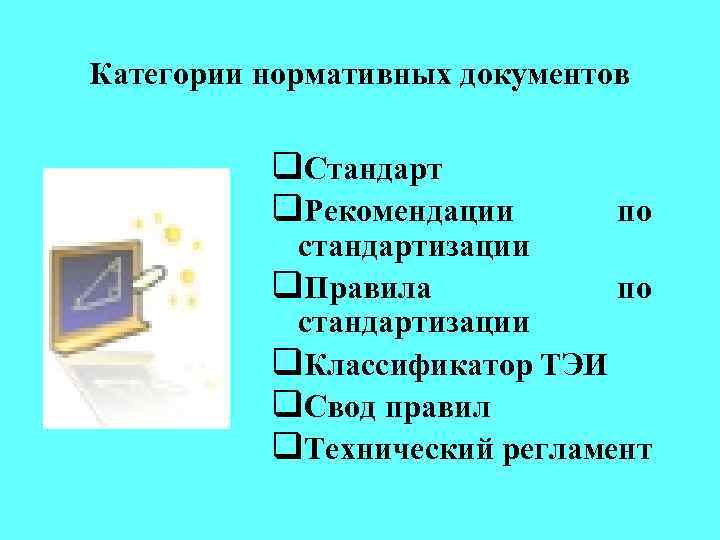

Категории нормативных документов q. Стандарт q. Рекомендации по стандартизации q. Правила по стандартизации q. Категории нормативных документов q. Стандарт q. Рекомендации по стандартизации q. Правила по стандартизации q. Классификатор ТЭИ q. Свод правил q. Технический регламент

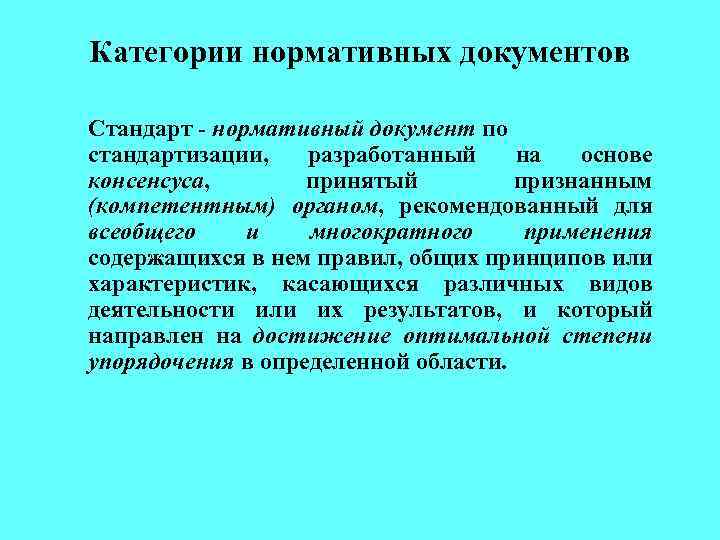

Категории нормативных документов Стандарт - нормативный документ по стандартизации, разработанный на основе консенсуса, принятый Категории нормативных документов Стандарт - нормативный документ по стандартизации, разработанный на основе консенсуса, принятый признанным (компетентным) органом, рекомендованный для всеобщего и многократного применения содержащихся в нем правил, общих принципов или характеристик, касающихся различных видов деятельности или их результатов, и который направлен на достижение оптимальной степени упорядочения в определенной области.

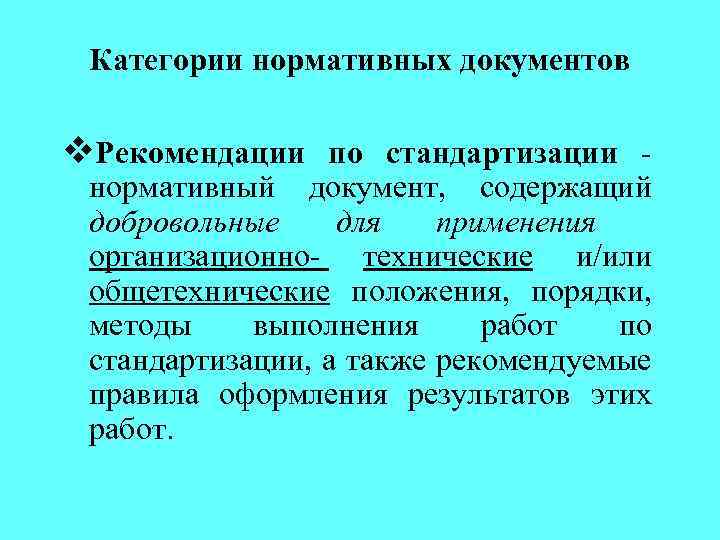

Категории нормативных документов v. Рекомендации по стандартизации нормативный документ, содержащий добровольные для применения организационно- Категории нормативных документов v. Рекомендации по стандартизации нормативный документ, содержащий добровольные для применения организационно- технические и/или общетехнические положения, порядки, методы выполнения работ по стандартизации, а также рекомендуемые правила оформления результатов этих работ.

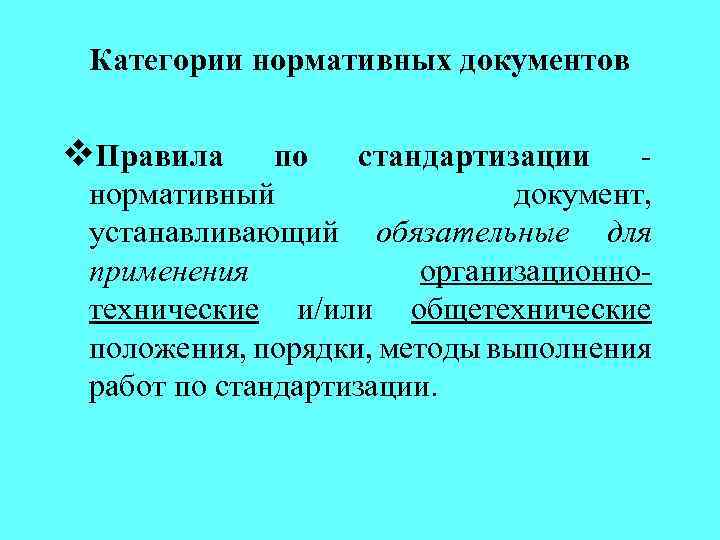

Категории нормативных документов v. Правила по стандартизации нормативный документ, устанавливающий обязательные для применения организационнотехнические Категории нормативных документов v. Правила по стандартизации нормативный документ, устанавливающий обязательные для применения организационнотехнические и/или общетехнические положения, порядки, методы выполнения работ по стандартизации.

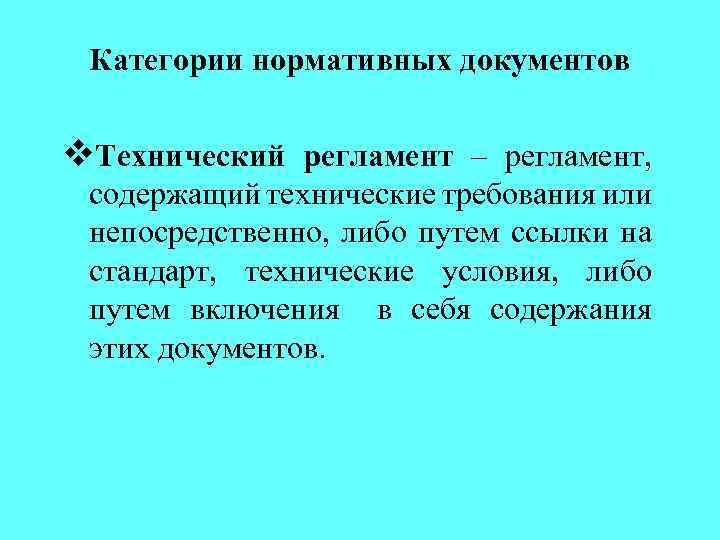

Категории нормативных документов v. Технический регламент – регламент, содержащий технические требования или непосредственно, либо Категории нормативных документов v. Технический регламент – регламент, содержащий технические требования или непосредственно, либо путем ссылки на стандарт, технические условия, либо путем включения в себя содержания этих документов.

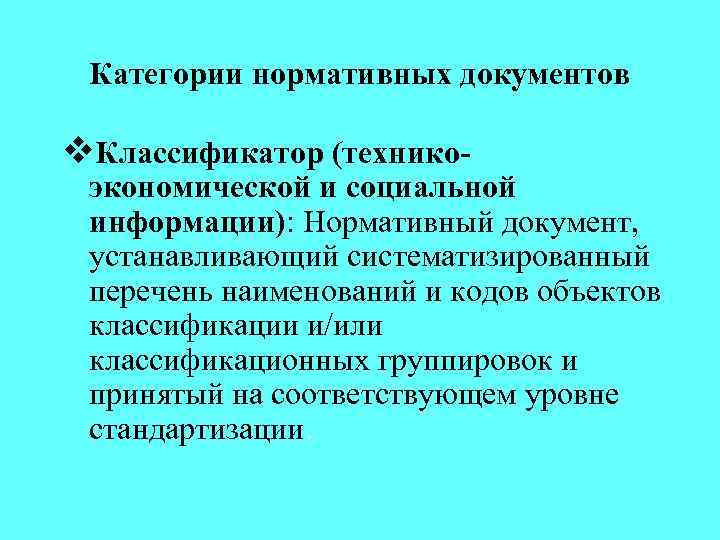

Категории нормативных документов v. Классификатор (технико- экономической и социальной информации): Нормативный документ, устанавливающий систематизированный Категории нормативных документов v. Классификатор (технико- экономической и социальной информации): Нормативный документ, устанавливающий систематизированный перечень наименований и кодов объектов классификации и/или классификационных группировок и принятый на соответствующем уровне стандартизации.

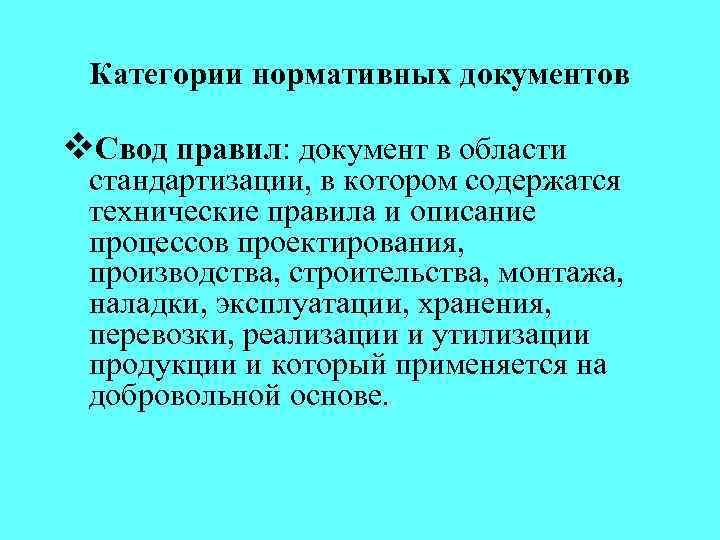

Категории нормативных документов v. Свод правил: документ в области стандартизации, в котором содержатся технические Категории нормативных документов v. Свод правил: документ в области стандартизации, в котором содержатся технические правила и описание процессов проектирования, производства, строительства, монтажа, наладки, эксплуатации, хранения, перевозки, реализации и утилизации продукции и который применяется на добровольной основе. .

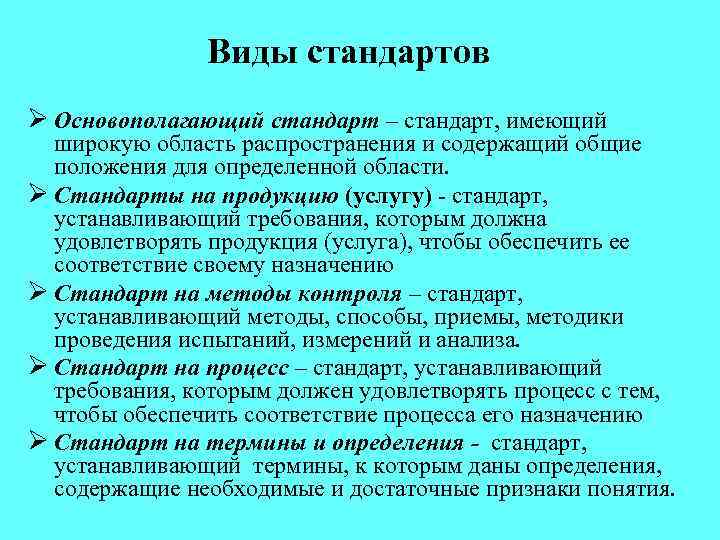

Виды стандартов Ø Основополагающий стандарт – стандарт, имеющий широкую область распространения и содержащий общие Виды стандартов Ø Основополагающий стандарт – стандарт, имеющий широкую область распространения и содержащий общие положения для определенной области. Ø Стандарты на продукцию (услугу) - стандарт, устанавливающий требования, которым должна удовлетворять продукция (услуга), чтобы обеспечить ее соответствие своему назначению Ø Стандарт на методы контроля – стандарт, устанавливающий методы, способы, приемы, методики проведения испытаний, измерений и анализа. Ø Стандарт на процесс – стандарт, устанавливающий требования, которым должен удовлетворять процесс с тем, чтобы обеспечить соответствие процесса его назначению Ø Стандарт на термины и определения - стандарт, устанавливающий термины, к которым даны определения, содержащие необходимые и достаточные признаки понятия.

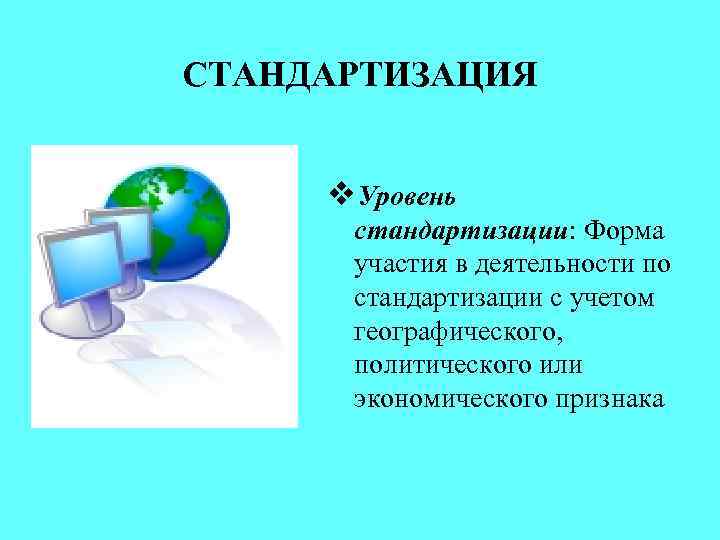

СТАНДАРТИЗАЦИЯ v. Уровень стандартизации: Форма участия в деятельности по стандартизации с учетом географического, политического СТАНДАРТИЗАЦИЯ v. Уровень стандартизации: Форма участия в деятельности по стандартизации с учетом географического, политического или экономического признака

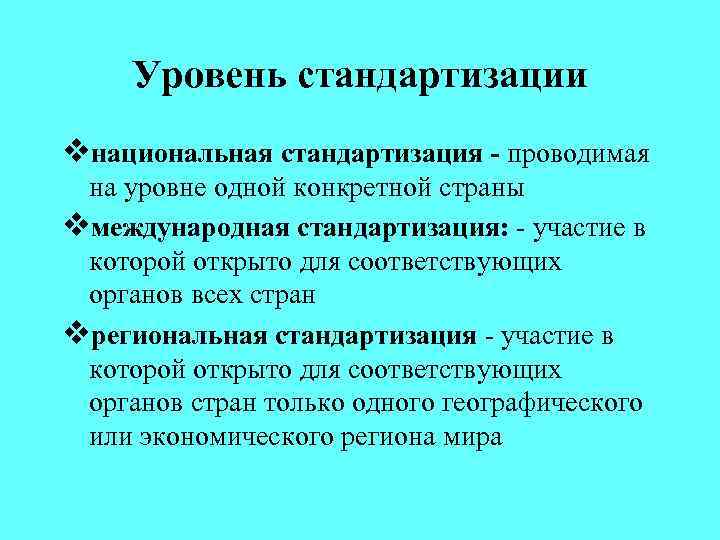

Уровень стандартизации vнациональная стандартизация - проводимая на уровне одной конкретной страны vмеждународная стандартизация: - Уровень стандартизации vнациональная стандартизация - проводимая на уровне одной конкретной страны vмеждународная стандартизация: - участие в которой открыто для соответствующих органов всех стран vрегиональная стандартизация - участие в которой открыто для соответствующих органов стран только одного географического или экономического региона мира

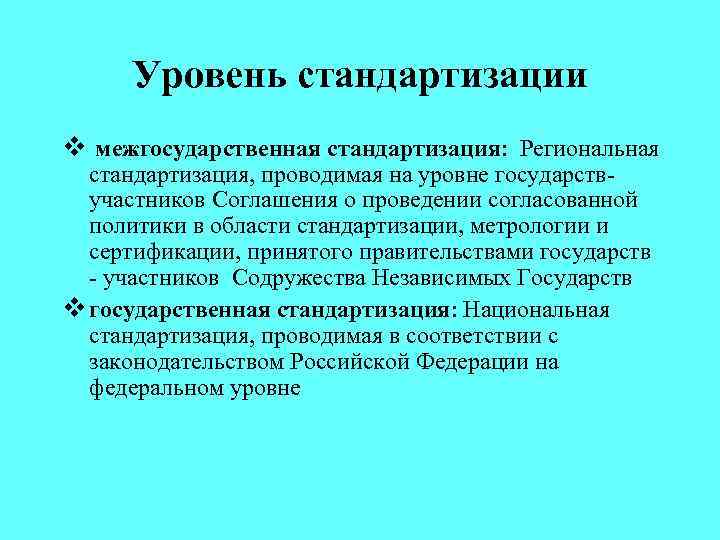

Уровень стандартизации v межгосударственная стандартизация: Региональная стандартизация, проводимая на уровне государствучастников Соглашения о проведении Уровень стандартизации v межгосударственная стандартизация: Региональная стандартизация, проводимая на уровне государствучастников Соглашения о проведении согласованной политики в области стандартизации, метрологии и сертификации, принятого правительствами государств - участников Содружества Независимых Государств v государственная стандартизация: Национальная стандартизация, проводимая в соответствии с законодательством Российской Федерации на федеральном уровне

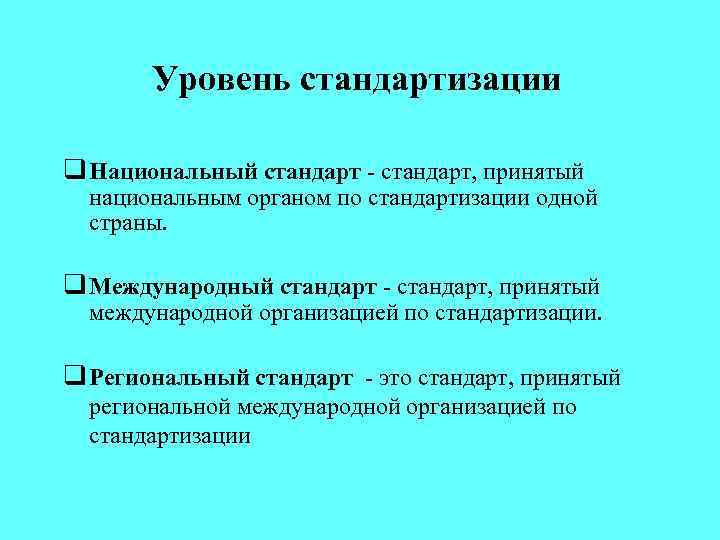

Уровень стандартизации q Национальный стандарт - стандарт, принятый национальным органом по стандартизации одной страны. Уровень стандартизации q Национальный стандарт - стандарт, принятый национальным органом по стандартизации одной страны. q Международный стандарт - стандарт, принятый международной организацией по стандартизации. q Региональный стандарт - это стандарт, принятый региональной международной организацией по стандартизации

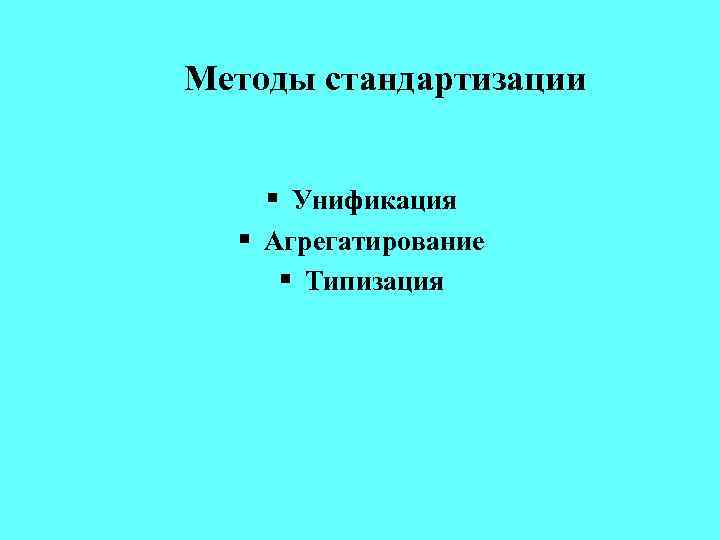

Методы стандартизации § Унификация § Агрегатирование § Типизация Методы стандартизации § Унификация § Агрегатирование § Типизация

Методы стандартизации v. Унификация – рациональное сокращение числа типов, видов, размеров, марок изделий одинакового Методы стандартизации v. Унификация – рациональное сокращение числа типов, видов, размеров, марок изделий одинакового функционального назначения

Методы стандартизации v. Агрегатирование – это метод создания и эксплуатации машин, приборов и оборудования Методы стандартизации v. Агрегатирование – это метод создания и эксплуатации машин, приборов и оборудования из отдельных стандартных, унифицированных узлов, многократно используемых при создании различных изделий на основе геометрической и функциональной взаимозаменяемости.

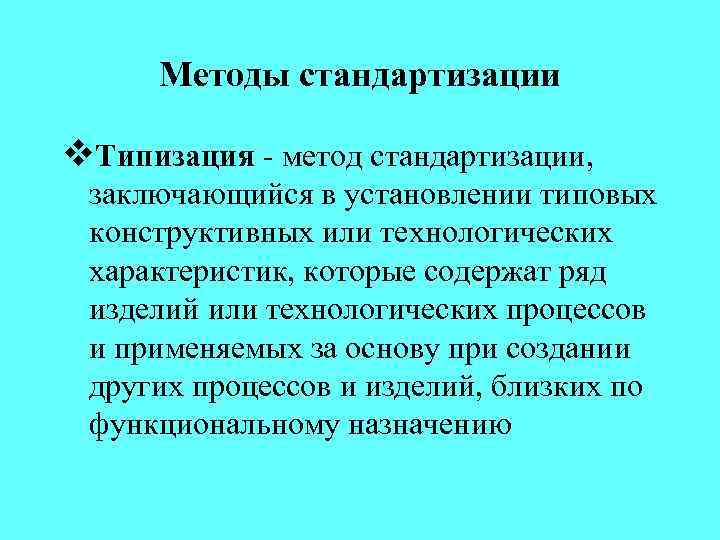

Методы стандартизации v. Типизация - метод стандартизации, заключающийся в установлении типовых конструктивных или технологических Методы стандартизации v. Типизация - метод стандартизации, заключающийся в установлении типовых конструктивных или технологических характеристик, которые содержат ряд изделий или технологических процессов и применяемых за основу при создании других процессов и изделий, близких по функциональному назначению

Эффективность стандартизации ØЭкономическая ØТехническая ØИнформационная ØСоциальная Эффективность стандартизации ØЭкономическая ØТехническая ØИнформационная ØСоциальная

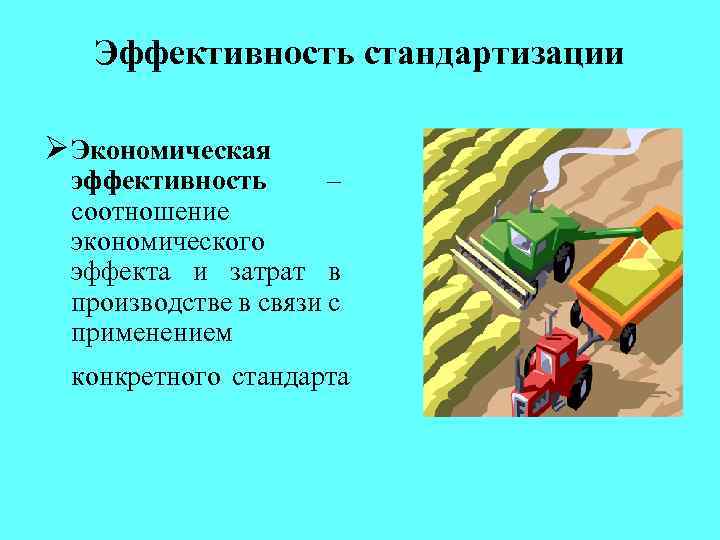

Эффективность стандартизации Ø Экономическая эффективность – соотношение экономического эффекта и затрат в производстве в Эффективность стандартизации Ø Экономическая эффективность – соотношение экономического эффекта и затрат в производстве в связи с применением конкретного стандарта

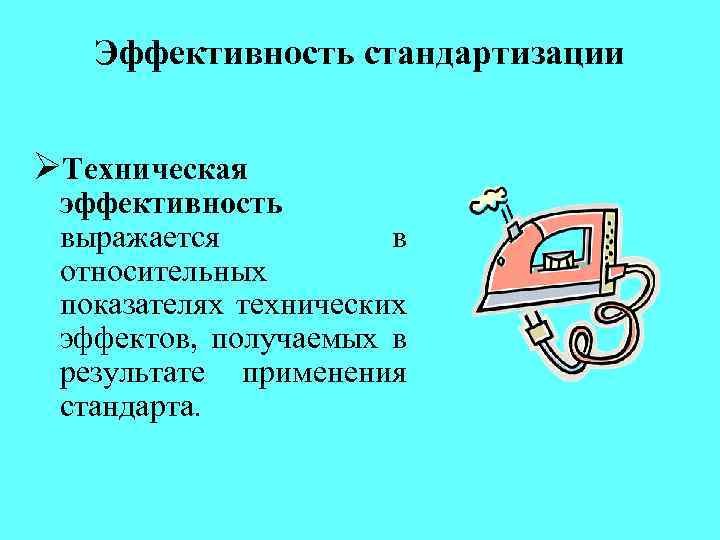

Эффективность стандартизации ØТехническая эффективность выражается в относительных показателях технических эффектов, получаемых в результате применения Эффективность стандартизации ØТехническая эффективность выражается в относительных показателях технических эффектов, получаемых в результате применения стандарта.

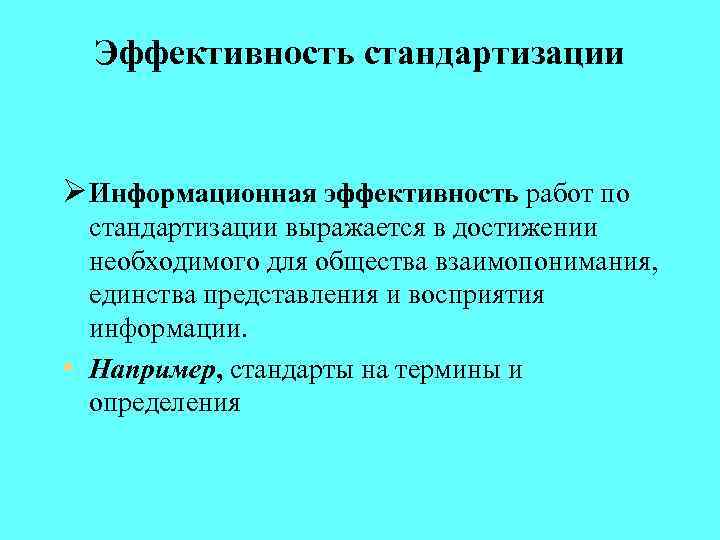

Эффективность стандартизации Ø Информационная эффективность работ по стандартизации выражается в достижении необходимого для общества Эффективность стандартизации Ø Информационная эффективность работ по стандартизации выражается в достижении необходимого для общества взаимопонимания, единства представления и восприятия информации. • Например, стандарты на термины и определения

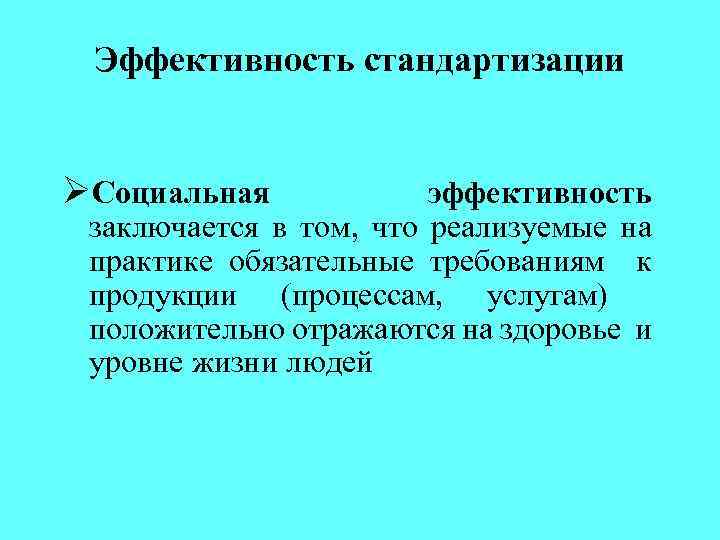

Эффективность стандартизации ØСоциальная эффективность заключается в том, что реализуемые на практике обязательные требованиям к Эффективность стандартизации ØСоциальная эффективность заключается в том, что реализуемые на практике обязательные требованиям к продукции (процессам, услугам) положительно отражаются на здоровье и уровне жизни людей

Основы стандартизации q. Законодательной основой § служит Закон РФ «О техническом регулировании» q. Нормативной Основы стандартизации q. Законодательной основой § служит Закон РФ «О техническом регулировании» q. Нормативной основой § служит Фонд действующих нормативных документов РФ по стандартизации

Закон РФ «О техническом регулировании» v. Закон направлен на устранение необоснованных препятствий для развития Закон РФ «О техническом регулировании» v. Закон направлен на устранение необоснованных препятствий для развития торговли и предпринимательства

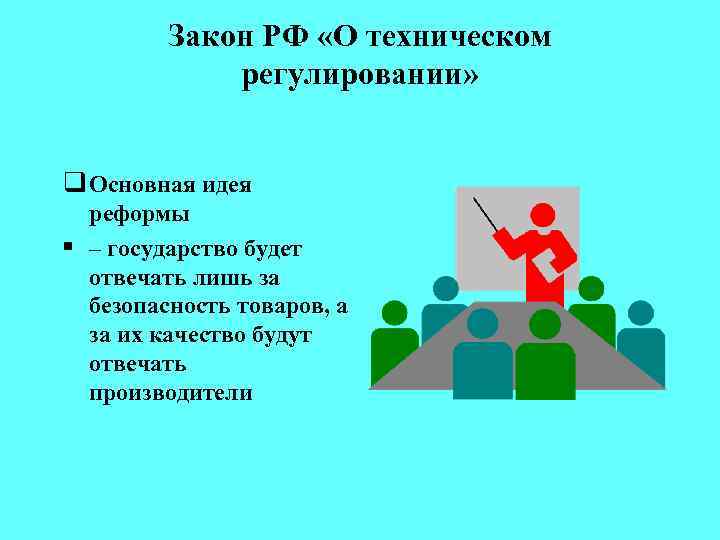

Закон РФ «О техническом регулировании» q Основная идея реформы § – государство будет отвечать Закон РФ «О техническом регулировании» q Основная идея реформы § – государство будет отвечать лишь за безопасность товаров, а за их качество будут отвечать производители

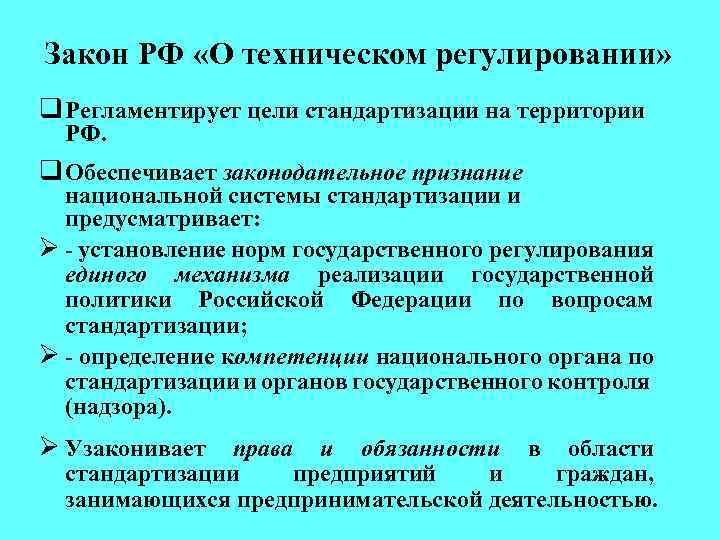

Закон РФ «О техническом регулировании» q Регламентирует цели стандартизации на территории РФ. q Обеспечивает Закон РФ «О техническом регулировании» q Регламентирует цели стандартизации на территории РФ. q Обеспечивает законодательное признание национальной системы стандартизации и предусматривает: Ø - установление норм государственного регулирования единого механизма реализации государственной политики Российской Федерации по вопросам стандартизации; Ø - определение компетенции национального органа по стандартизации и органов государственного контроля (надзора). Ø Узаконивает права и обязанности в области стандартизации предприятий и граждан, занимающихся предпринимательской деятельностью.

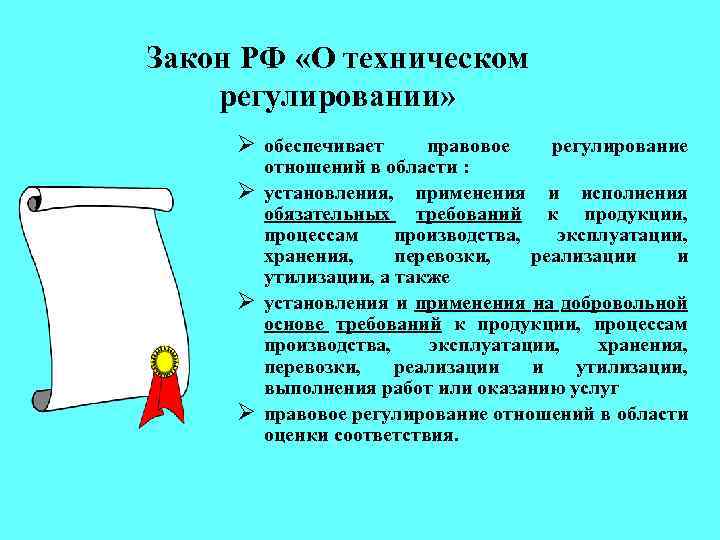

Закон РФ «О техническом регулировании» Ø обеспечивает правовое регулирование отношений в области : Ø Закон РФ «О техническом регулировании» Ø обеспечивает правовое регулирование отношений в области : Ø установления, применения и исполнения обязательных требований к продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации, а также Ø установления и применения на добровольной основе требований к продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации, выполнения работ или оказанию услуг Ø правовое регулирование отношений в области оценки соответствия.

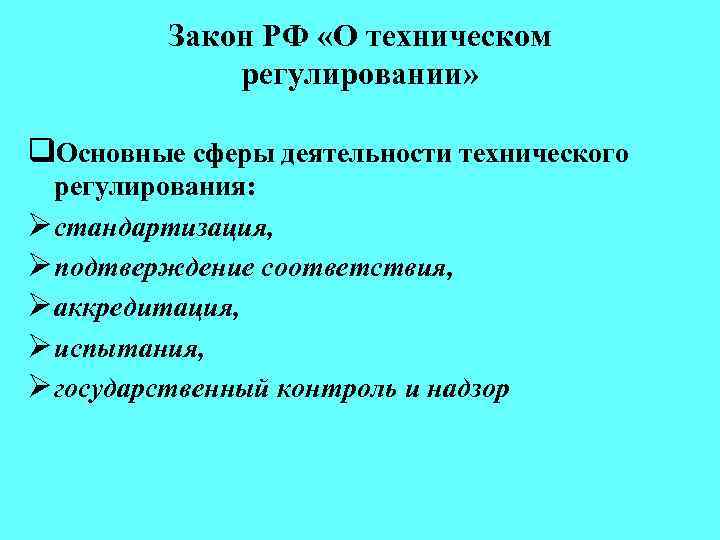

Закон РФ «О техническом регулировании» q. Основные сферы деятельности технического регулирования: Ø стандартизация, Ø Закон РФ «О техническом регулировании» q. Основные сферы деятельности технического регулирования: Ø стандартизация, Ø подтверждение соответствия, Ø аккредитация, Ø испытания, Ø государственный контроль и надзор

Закон РФ «О техническом регулировании» Ø ФЗ сокращает количество обязательных стандартов. Ø Все обязательные Закон РФ «О техническом регулировании» Ø ФЗ сокращает количество обязательных стандартов. Ø Все обязательные требования выносятся в ТР. Регламент оформляется отдельным ФЗ, а не ведомственными актами. Ø Требования к потребительским свойствам и контроль за качеством переводятся в сферу добровольного исполнения. Ø Обязательную сертификацию заменит гибкая система подтверждения соответствия: производители могут предъявлять не сертификат, а декларацию о соответствии продукции установленным требованиям. Ø Новшеством ФЗ является положение о принудительном отзыве продукции (распространенная во всем мире практика). Если на рынке обнаруживается товар недоброкачественный, то производитель обязан изъять из торговли всю партию, оповестить покупателей, вернуть им деньги и за свой счет устранить все дефекты.

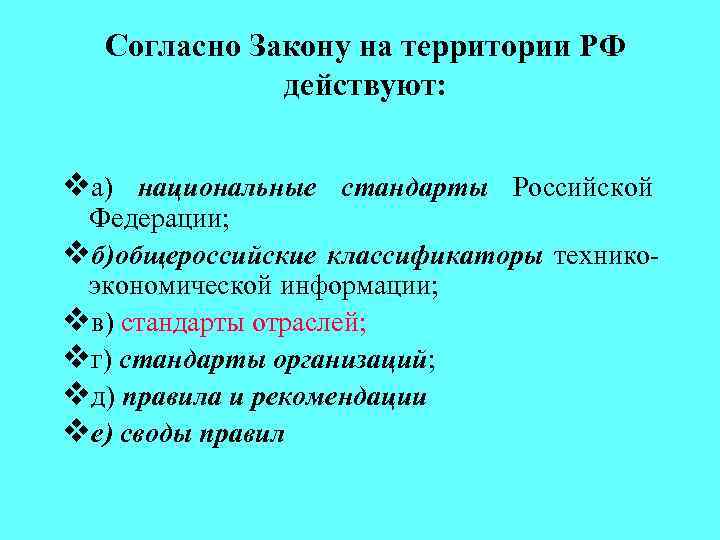

Согласно Закону на территории РФ действуют: vа) национальные стандарты Российской Федерации; vб)общероссийские классификаторы техникоэкономической Согласно Закону на территории РФ действуют: vа) национальные стандарты Российской Федерации; vб)общероссийские классификаторы техникоэкономической информации; vв) стандарты отраслей; vг) стандарты организаций; vд) правила и рекомендации vе) своды правил

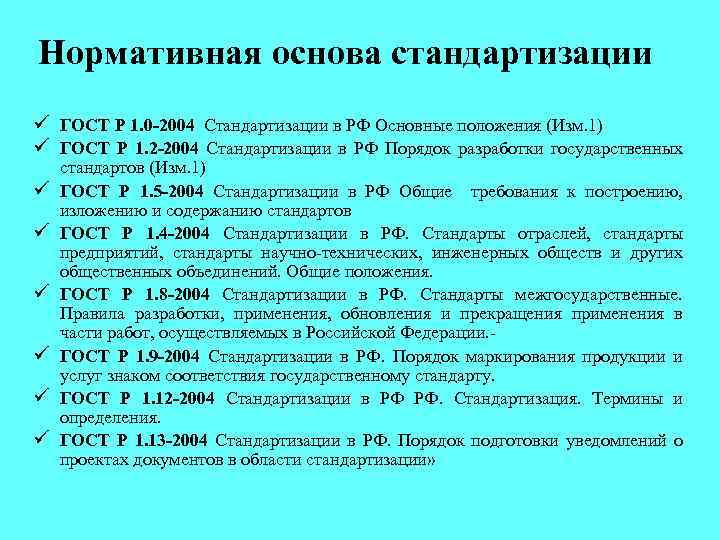

Нормативная основа стандартизации ü ГОСТ Р 1. 0 -2004 Стандартизации в РФ Основные положения Нормативная основа стандартизации ü ГОСТ Р 1. 0 -2004 Стандартизации в РФ Основные положения (Изм. 1) ü ГОСТ Р 1. 2 -2004 Стандартизации в РФ Порядок разработки государственных ü ü ü стандартов (Изм. 1) ГОСТ Р 1. 5 -2004 Стандартизации в РФ Общие требования к построению, изложению и содержанию стандартов ГОСТ Р 1. 4 -2004 Стандартизации в РФ. Стандарты отраслей, стандарты предприятий, стандарты научно-технических, инженерных обществ и других общественных объединений. Общие положения. ГОСТ Р 1. 8 -2004 Стандартизации в РФ. Стандарты межгосударственные. Правила разработки, применения, обновления и прекращения применения в части работ, осуществляемых в Российской Федерации. ГОСТ Р 1. 9 -2004 Стандартизации в РФ. Порядок маркирования продукции и услуг знаком соответствия государственному стандарту. ГОСТ Р 1. 12 -2004 Стандартизации в РФ РФ. Стандартизация. Термины и определения. ГОСТ Р 1. 13 -2004 Стандартизации в РФ. Порядок подготовки уведомлений о проектах документов в области стандартизации»

Комплексы стандартов Комплексы стандартов

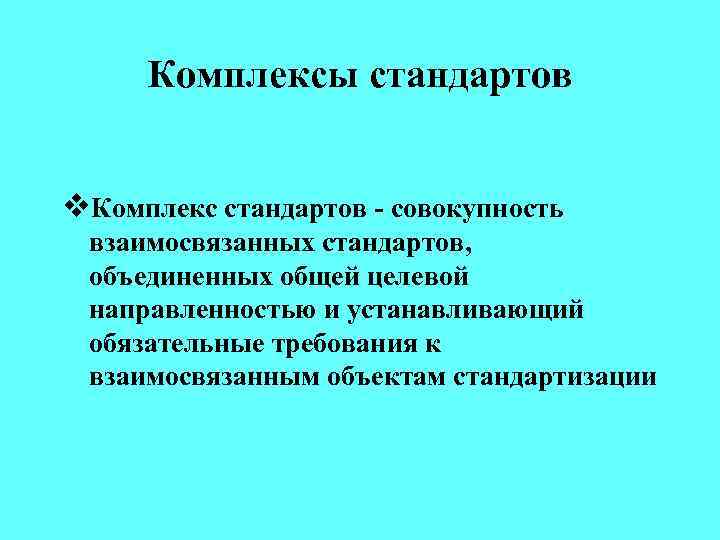

Комплексы стандартов v. Комплекс стандартов - совокупность взаимосвязанных стандартов, объединенных общей целевой направленностью и Комплексы стандартов v. Комплекс стандартов - совокупность взаимосвязанных стандартов, объединенных общей целевой направленностью и устанавливающий обязательные требования к взаимосвязанным объектам стандартизации

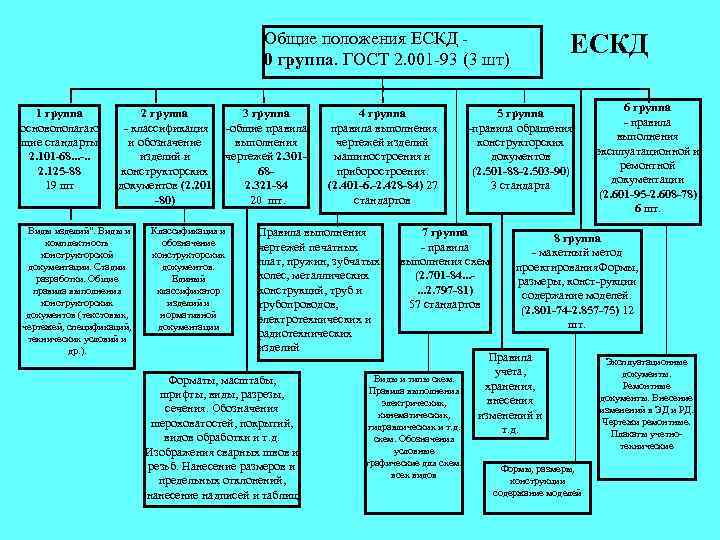

Общие положения ЕСКД 0 группа. ГОСТ 2. 001 -93 (3 шт) 1 группа основополагаю Общие положения ЕСКД 0 группа. ГОСТ 2. 001 -93 (3 шт) 1 группа основополагаю щие стандарты 2. 101 -68. . . -. . 2. 125 -88 19 шт 2 группа - классификация и обозначение изделий и конструкторских документов (2. 201 -80) “Виды изделий”. Виды и комплектность конструкторской документации. Стадии разработки. Общие правила выполнения конструкторских документов (текстовых, чертежей, спецификаций, технических условий и др. ). 3 группа -общие правила выполнения чертежей 2. 301682. 321 -84 20 шт. Классификация и обозначение конструкторских документов. Единый классификатор изделий и нормативной документации 4 группа правила выполнения чертежей изделий машиностроения и приборостроения. (2. 401 -6. -2. 428 -84) 27 стандартов Правила выполнения чертежей печатных плат, пружин, зубчатых колес, металлических конструкций, труб и трубопроводов, электротехнических и радиотехнических изделий Форматы, масштабы, шрифты, виды, разрезы, сечения. Обозначения шероховатостей, покрытий, видов обработки и т. д. Изображения сварных швов и резьб. Нанесение размеров и предельных отклонений, нанесение надписей и таблиц 5 группа -правила обращения конструкторских документов (2. 501 -88 -2. 503 -90) 3 стандарта 7 группа - правила выполнения схем (2. 701 -84. . . 2. 797 -81) 57 стандартов Виды и типы схем. Правила выполнения электрических, кинематических, гидравлических и т. д. схем. Обозначения условные графические для схем. всех видов ЕСКД 6 группа - правила выполнения эксплуатационной и ремонтной документации (2. 601 -95 -2. 608 -78) 6 шт. 8 группа - макетный метод проектирования. Формы, размеры, конст-рукции содержание моделей. (2. 801 -74 -2. 857 -75) 12 шт. Правила учета, хранения, внесения изменений и т. д. Формы, размеры, конструкции содержание моделей Эксплуатационные документы. Ремонтные документы. Внесение изменений в ЭД и РД. Чертежи ремонтные. Плакаты учетнотехнические

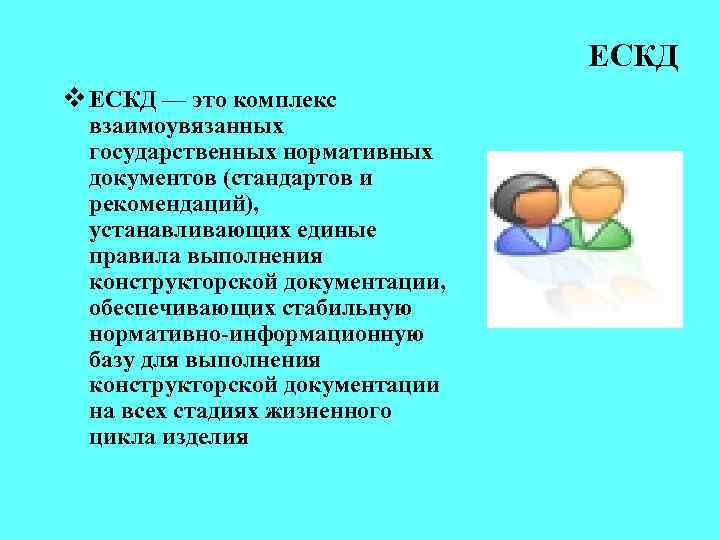

ЕСКД v ЕСКД — это комплекс взаимоувязанных государственных нормативных документов (стандартов и рекомендаций), устанавливающих ЕСКД v ЕСКД — это комплекс взаимоувязанных государственных нормативных документов (стандартов и рекомендаций), устанавливающих единые правила выполнения конструкторской документации, обеспечивающих стабильную нормативно-информационную базу для выполнения конструкторской документации на всех стадиях жизненного цикла изделия

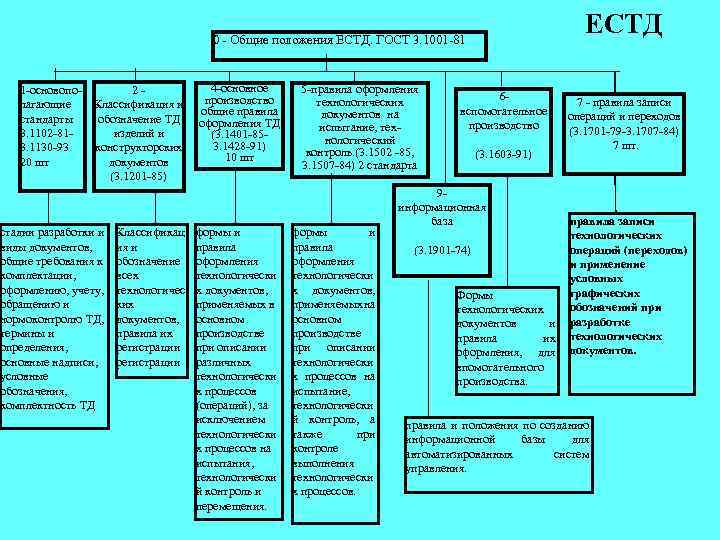

ЕСТД 0 - Общие положения ЕСТД. ГОСТ 3. 1001 -81 1 -основополагающие стандарты 3. ЕСТД 0 - Общие положения ЕСТД. ГОСТ 3. 1001 -81 1 -основополагающие стандарты 3. 1102 -813. 1130 -93 20 шт 2 Классификация и обозначение ТД изделий и конструкторских документов (3. 1201 -85) стадии разработки и виды документов, общие требования к комплектации, оформлению, учету, обращению и нормоконтролю ТД, термины и определения, основные надписи, условные обозначения, комплектность ТД Классификац ия и обозначение всех технологичес ких документов, правила их регистрации 4 -основное производство общие правила оформления ТД (3. 1401 -853. 1428 -91) 10 шт формы и правила оформления технологически х документов, применяемых в основном производстве при описании различных технологически х процессов (операций), за исключением технологически х процессов на испытания, технологически й контроль и перемещения. 5 -правила оформления технологических документов на испытание, технологический контроль. (3. 1502 -85, 3. 1507 -84) 2 стандарта формы и правила оформления технологически х документов, применяемых на основном производстве при описании технологически х процессов на испытание, технологически й контроль, а также при контроле выполнения технологически х процессов. 6 вспомогательное производство (3. 1603 -91) 9 информационная база (3. 1901 -74) Формы технологических документов и правила их оформления, для впомогательного производства. 7 - правила записи операций и переходов. (3. 1701 -79 -3. 1707 -84) 7 шт. правила записи технологических операций (переходов) и применение условных графических обозначений при разработке технологических документов. правила и положения по созданию информационной базы для автоматизированных систем управления.

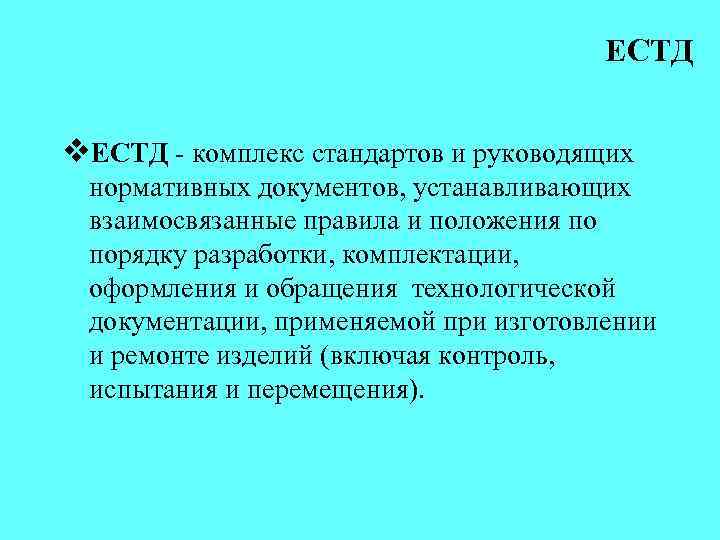

ЕСТД v. ЕСТД - комплекс стандартов и руководящих нормативных документов, устанавливающих взаимосвязанные правила и ЕСТД v. ЕСТД - комплекс стандартов и руководящих нормативных документов, устанавливающих взаимосвязанные правила и положения по порядку разработки, комплектации, оформления и обращения технологической документации, применяемой при изготовлении и ремонте изделий (включая контроль, испытания и перемещения).

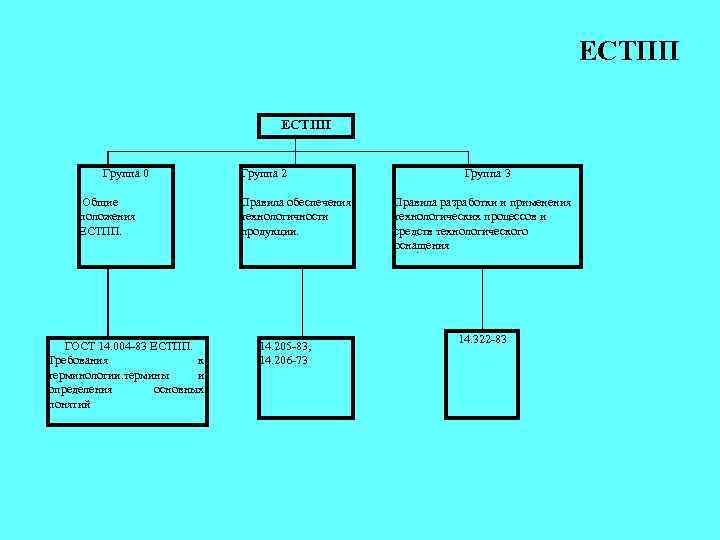

ЕСТПП Группа 0 Общие положения ЕСТПП. ГОСТ 14. 004 -83 ЕСТПП. Требования к терминологии. ЕСТПП Группа 0 Общие положения ЕСТПП. ГОСТ 14. 004 -83 ЕСТПП. Требования к терминологии. термины и определения основных понятий Группа 2 Правила обеспечения технологичности продукции. 14. 205 -83, 14. 206 -73 Группа 3 Правила разработки и применения технологических процессов и средств технологического оснащения 14. 322 -83

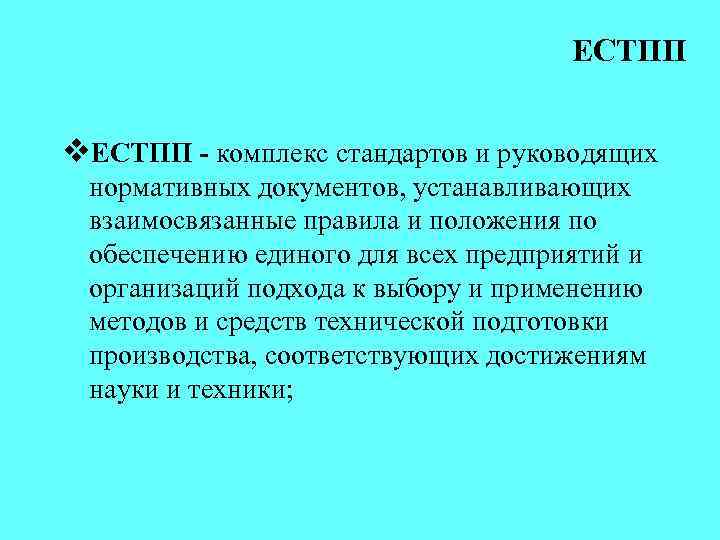

ЕСТПП v. ЕСТПП - комплекс стандартов и руководящих нормативных документов, устанавливающих взаимосвязанные правила и ЕСТПП v. ЕСТПП - комплекс стандартов и руководящих нормативных документов, устанавливающих взаимосвязанные правила и положения по обеспечению единого для всех предприятий и организаций подхода к выбору и применению методов и средств технической подготовки производства, соответствующих достижениям науки и техники;

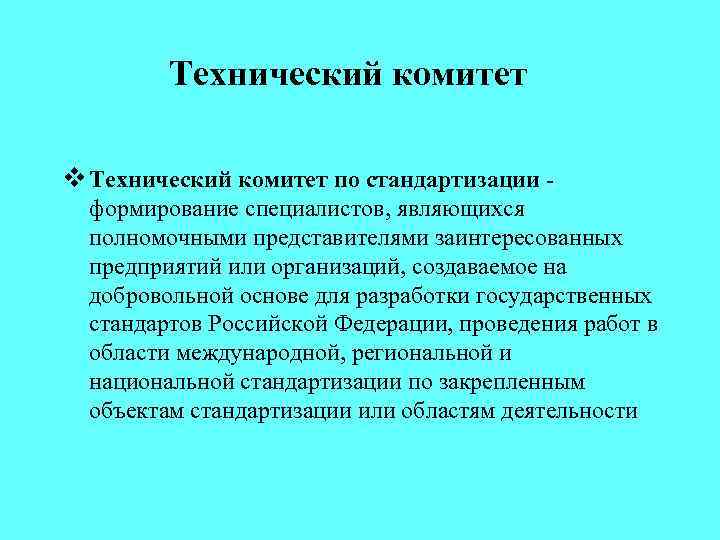

Технический комитет v Технический комитет по стандартизации формирование специалистов, являющихся полномочными представителями заинтересованных предприятий Технический комитет v Технический комитет по стандартизации формирование специалистов, являющихся полномочными представителями заинтересованных предприятий или организаций, создаваемое на добровольной основе для разработки государственных стандартов Российской Федерации, проведения работ в области международной, региональной и национальной стандартизации по закрепленным объектам стандартизации или областям деятельности

Технический комитет ØТК 315 «Эксплуатация автомобильного транспорта и автомобильные услуги» ØТК 404 «Геодезические приборы» Технический комитет ØТК 315 «Эксплуатация автомобильного транспорта и автомобильные услуги» ØТК 404 «Геодезические приборы» ØТК 153 «Табак и табачные изделия»

СПАСИБО ЗА ВНИМАНИЕ! СПАСИБО ЗА ВНИМАНИЕ!
