Стандартизация Научно-методические основы стандартизации Методы стандартизации Cпециальность 5

Стандартизация Научно-методические основы стандартизации. Методы стандартизации Cпециальность: 5 В 073200 «Стандартизация, сертификация, метрология и (по отраслям)» Кафедра «Технология машиностроения» Автор: старший преподаватель Гейдан И. А. ,

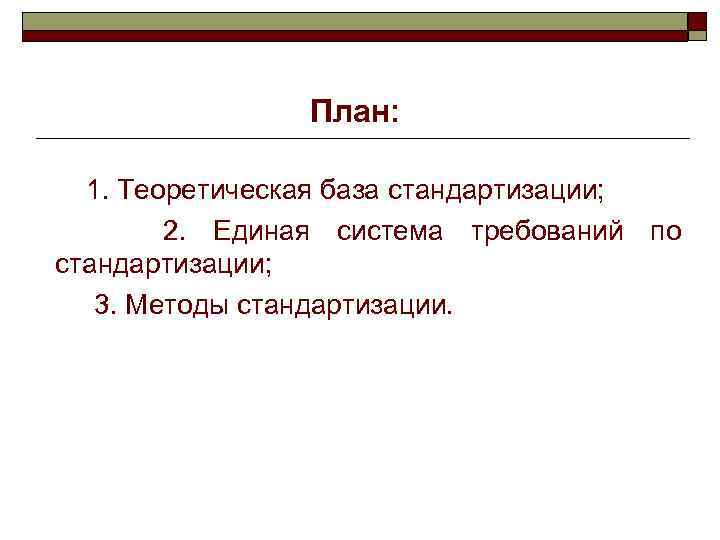

План: 1. Теоретическая база стандартизации; 2. Единая система требований по стандартизации; 3. Методы стандартизации.

1 Теоретическая база стандартизации Для достижения социальных и технико экономических целей стандартизация выполняет определенные функции. Функция упорядочения– преодоление неразумногообразия объектов (раздутая номенклатура, ненужное многообразие документов). Охранная –обеспечение безопасности потребителей продукции (услуг), изготовителей и государства, объединение усилий по защите природы от техногенного воздействия.

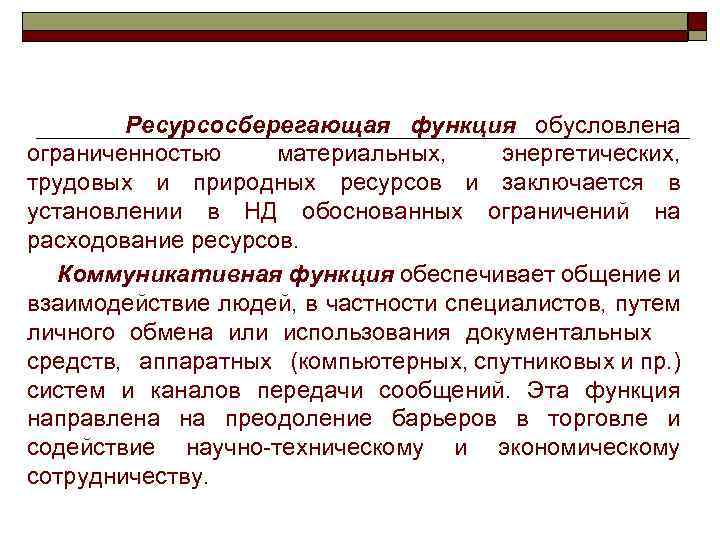

Ресурсосберегающая функция обусловлена ограниченностью материальных, энергетических, трудовых и природных ресурсов и заключается в установлении в НД обоснованных ограничений на расходование ресурсов. Коммуникативная функция обеспечивает общение и взаимодействие людей, в частности специалистов, путем личного обмена или использования документальных средств, аппаратных (компьютерных, спутниковых и пр. ) систем и каналов передачи сообщений. Эта функция направлена на преодоление барьеров в торговле и содействие научно техническому и экономическому сотрудничеству.

Цивилизующая функция направлена на повышение качества продукции и услуг как составляющей качества жизни. Например, от жесткости требований государственных стандартов к содержанию вредных веществ в пищевых продуктах, питьевой воде, сигаретах непосредственно зависит продолжительность жизни населения. Информационная функция обеспечивает материальное производство, науку и технику и т. д. эталонами продукции, каталогами продукции как носителями технической и управленческой информации. Функция нормотворчества и правоприменения проявляется в узаконивании требований к объектам стандартизации в форме обязательного стандарта и его применении в результате придания ему юридической силы.

Определены четыре основных направления стандартизации: Направления стандартизации Параметрическая стандартизация Опережающая стандартизация Комплексная стандартизация Перспекти вная стандартизация

Параметрическая стандартизация – процесс стандартизации параметрических рядов – заключается в выборе и обосновании целесообразной номенклатуры и численного значения параметров. Параметрическим рядом является закономерно построенная в определенном диапазоне совокупность числовых значений главного параметра изделия одного функционального назначения и принципа действия. Главный параметр служит базой при определении числовых значений основных параметров, поскольку выражает самое важное эксплуатационное свойство.

Главным называют параметр, который определяет важнейший эксплуатационный показатель изделия. Главный параметр не зависит от технических усовершенствований изделия и технологии изготовления, он определяет показатель прямого назначения изделия. Главный параметр принимают за основу при построении параметрического ряда. Параметрический ряд называют типоразмерным или просто размерным рядом, если его главный параметр относится к геометрическим размерам изделия. На базе типоразмерных параметрических рядов разрабатываются конструктивные ряды конкретных типов или моделей изделий одинаковой конструкции и одного функционального назначения.

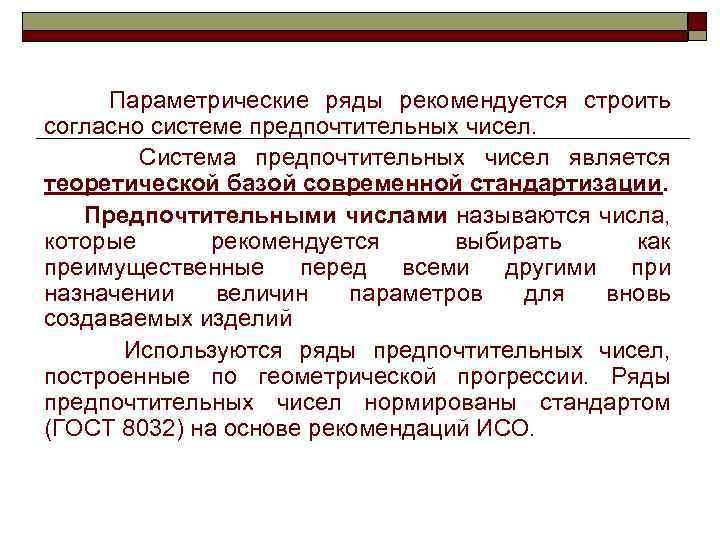

Параметрические ряды рекомендуется строить согласно системе предпочтительных чисел. Система предпочтительных чисел является теоретической базой современной стандартизации. Предпочтительными числами называются числа, которые рекомендуется выбирать как преимущественные перед всеми другими при назначении величин параметров для вновь создаваемых изделий Используются ряды предпочтительных чисел, построенные по геометрической прогрессии. Ряды предпочтительных чисел нормированы стандартом (ГОСТ 8032) на основе рекомендаций ИСО.

Установлены четыре основных десятичных ряда предпочтительных чисел: для ряда R 5 (1, 00; 1, 60; 2, 50; 4, 00; . . . ); для ряда R 10 (1, 00; 1, 25; 1, 60; 2, 00; . . . ); для ряда R 20 (1, 00; 1, 12; 1, 25; 1, 40; . . . ); для ряда R 40 (1, 00; 1, 06; 1, 12; 1, 18; . . . ). Каждый член ряда получают путем умножения предыдущего члена ряда на знаменатель геометрической прогрессии q (1, 6; 1, 25; 1, 12; 1, 06).

Ряды предпочтительных чисел должны удовлетворять следующим требованиям: представлять рациональную систему градаций, отвечающую потребностям производства и эксплуатации; быть бесконечными в направлениях уменьшения и увеличения чисел; включать все последовательные десятикратные или дробные значения каждого числа ряда; быть простыми и легко запоминаемыми.

Комплексная и опережающая стандартизация Комплексная стандартизация – это стандартизация, при которой осуществляется целенаправленное применение системы взаимоувязанных требований как к самому объекту в целом, так и к влияющим факторам на его основные элементы. Программноцелевой метод Опережающая стандартизация – это стандартизация, заключающаяся в установлении повышенных требований к объекту, которые согласно прогнозам будут оптимальным в последующее планируемое время. Основные факторы: Мотивация опережения * Качество продукции, изделий, машин * Ускорение научно технического * Эффективность производства, прогресса постоянно сокращает эксплуатации «жизнь» стандартов * Совершенство проектирования и * Чтобы увеличить конструкций продолжительность действия * Надежность, прочность, точность стандартов, необходимы новые * Качество сырья и материалов прогрессивные требования, нормы * Степень унификации и конструкции, но еще не * Уровень взаимозаменяемости и освоенные на производстве совместимости * Уровень технологии ОПТИМИЗАЦИЯ * Средства контроля качества Совершенствование стандартов, * Организация производства повышение качества и * Вопросы экологии эффективности

Перспективная стандартизация Перспективные стандарты обеспечивают наиболее полный учет научно и экономически обоснованных требований заказчика, использование результатов поисковых, фундаментальных, прикладных НИР, прогнозирования, открытий, изобретений, установление дифференцированных значений основных показателей технического уровня и качества групп однородной продукции, а также способствуют разработке, постановке на производство и выпуску новой (модернизированной) техники, снятию с производства устаревших изделий. 13

2 Единая система требований по стандартизации Стандартизация как наука и вид деятельности базируется на единых требованиях. Требования по стандартизации отражают основные закономерности процесса разработки стандартов, важности в управлении и определяют условия эффективной реализации и тенденции развития. 1 Сбалансированность интересов сторон участники, исходя из важности изготовителя продукции и исполнителя услуги, с одной стороны, и требований потребителя, с другой стороны, должны найти общее согласие (консенсус).

2 Системность и комплексность системность – это рассмотрение каждого объекта как части более сложной системы. Комплексность предполагает совместимость всех элементов сложной системы. 3 Динамичность стандарта – стандарты должны адаптироваться к происходящим переменам. Внесение в стандарты изменений или отмена нормативных документов. 4 Эффективность применение нормативных документов должно давать экономический или социальный эффект. 5 Приоритетность достигается путем обеспечения соответствия нормам законодательства, требованиям к стандарту. Важна пригодность стандарта для целей сертификации.

Уровень стандартизации – это форма участия в деятельности по стандартизации с учетом ряда признаков. Уровень стандартизации Обозначение нормативного документа МС Международная стандартизация – деятельность, открытая для соответствующих органов любой страны Региональная стандартизация – деятельность, EN, открытая только для соответствующих органов стран ГОСТ только одного географического, политического или экономического региона Государственная стандартизация – это СТ РК стандартизация, которая проводится на уровне одной (Казахстан) страны ГОСТ Р (Россия) Стандартизация предприятия – рекомендуют СО использовать на одном предприятии

3 Методы стандартизации Стандартизация – это комплекс методов, необходимых для установления оптимального решения повторяющихся задач и узаконивания его в качестве норм и правил. Метод стандартизации — это прием или совокуп ностьприемов, с помощью которых достигаются цели стандартизации. Стандартизация базируется на общенаучных и специфических методах 17

Методы стандартизации Систематизация Классификация Селекция, Симплификация Кодирование Унификация и Агрегатироние Ранжирование Типизация, Оптимизац ия

Систематизация объектов стандартизации заключается в научно обоснованном последовательном классифицировании и ранжировании совокупности конкретных объектов стандартизации. Примером результата работы по систематизации продукции может, служить классификатор КП ВЭД, который систематизирует всю товарную продукцию (прежде всего по отраслевой принадлежности) в виде различных классификационных группировок и конкретных наименований продукции. Классификация разделение множества объектов на классификационные группировки по их сходству или различию на основе определенных признаков в соответствии с принятыми правилами. Ранжирование упорядочивание объектов по некоторому признаку. Кодирование – образование и присвоение кода классификационной группировке и/или объекту классификации.

Селекция объектов стандартизации деятельность, заключающаяся в отборе таких конкретных объектов, которые признаются целесообразными для дальнейшего производства и применения в общественном производстве. Симплификация деятельность, заключающаяся в определении таких конкретных объектов, которые признаются нецелесообразными для дальнейшего производства и применения в общественном производстве. Метод симплификации (ограничения) является простейшим методом стандартизации, но обладает большой технико экономической эффективностью. Рациональное ограничение повышает степень унификации, сокращает номенклатуру комплектующих изделий, тем самым повышая эффективность производства. Уменьшение номенклатуры и количества запасных частей и принадлежностей снижает стоимость и облегчает эксплуатацию изделий. Процессы селекции и симплификации осуществляются параллельно. Им предшествуют классификация и ранжирование объектов и специальный анализ перспективности и сопоставления объектов с будущими потребностями.

Типизация объектов стандартизации — деятельность по созданию типовых (образцовых) объектов – конструкций, технологических правил, форм документации. Метод типизации (или метод базовых конструкций) заключается в рациональном сокращении видов объектов путем установления некоторых типовых, выполняющих большинство функций объектов данной совокупности и принимаемых за основу (базу) для создания других объектов, аналогичных или близких по функциональному назначению. Метод обеспечивает сохраняемость только отдельных объектов из возможной совокупности наиболее характерных и оптимальных. В отличие от селекции отобранные конкретные объекты подвергают каким либо техническим преобразованиям, направленным на повышение их качества и универсальности.

Оптимизация объектов стандартизации заключается в нахождении оптимальных главных параметров (назначения), а также значений всех, других показателей качества и экономичности. Оптимизацию объектов стандартизации осуществляют путем применения специальных экономико математических методов и моделей оптимизации. Целью оптимизации является достижение оптимальной степени упорядочения и максимально возможной эффективности по выбранному критерию.

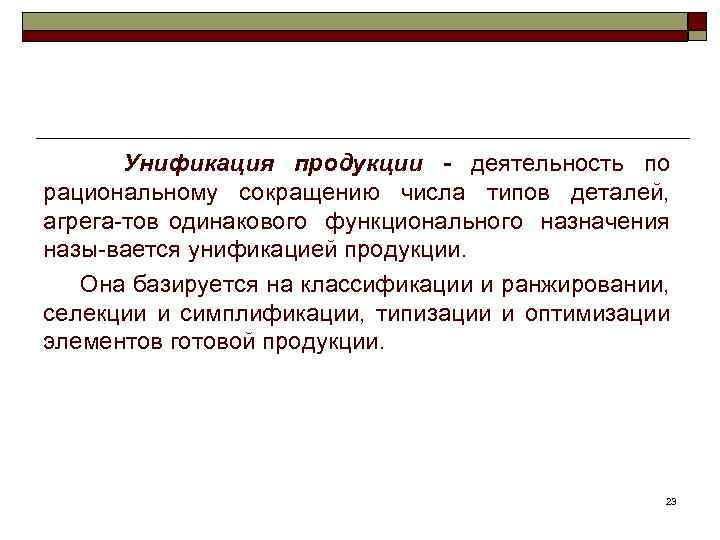

Унификация продукции - деятельность по рациональному сокращению числа типов деталей, агрега тов одинакового функционального назначения назы вается унификацией продукции. Она базируется на классификации и ранжировании, селекции и симплификации, типизации и оптимизации элементов готовой продукции. 23

Основными направлениями унификации являются: разработка параметрических и типоразмерных рядов изделий, машин, оборудования, приборов, узлов и деталей; разработка типовых изделий в целях создания унифицированных групп однородной продукции; разработка унифицированных технологических процессов, включая технологические процессы для специализированных производств продукции межотраслевого применения; ограничение целесообразным минимумом номенклатуры разрешаемых к применению изделий и материалов. 24

Унификация может быть частичной, общей (комплексной) и опережающей. Частичная унификация изделий ранее созданных на основе общности их размерных и параметрических характеристик. При этом используется лишь часть изделий из их возможных вариантов. Комплексная унификация, проводимая среди всех изделий тождественного функционального назначения и заменяющая их одним или несколькими изделиями - унифицированным рядом. Опережающая унификация проведение специальных работ по созданию унифицированных изделий, обеспечивающих выполнение подавляющего большинства функций изделий этого класса и исключающих создание изделий аналогичного назначения.

Результаты работ по унификации альбомы типовых (унифицированных) конструкций деталей, узлов, сборочных единиц; стандарты типов, параметров и размеров, конструкций, марок и др. В зависимости от области проведения унификация изделий может быть межотраслевой (унификация изделий и их элементов одинакового или близкого назначения, изготовляемых двумя или более отраслями промышленности), отраслевой и заводской (унификация изделий, изготовляемых одной отраслью промышленности или одним предприятием). В зависимости от методических принципов осуществления унификация может быть внутривидовой (семейств однотипных изделий) и межвидовой или межпроектной (узлов, агрегатов, деталей разнотипных 26 изделий).

Агрегатирование — это метод создания машин, приборов и оборудования из отдельных стандартных унифицированных узлов, многократно используемых при создании различных изделий на основе геометрической и функциональной взаимозаменяемости. Признаками агрегатирования являются: функциональная законченность составных частей; конструктивная обратимость (возможность повторного использования составных частей агрегатов); изменение функциональных свойств изделия при перестановке составных частей. 27

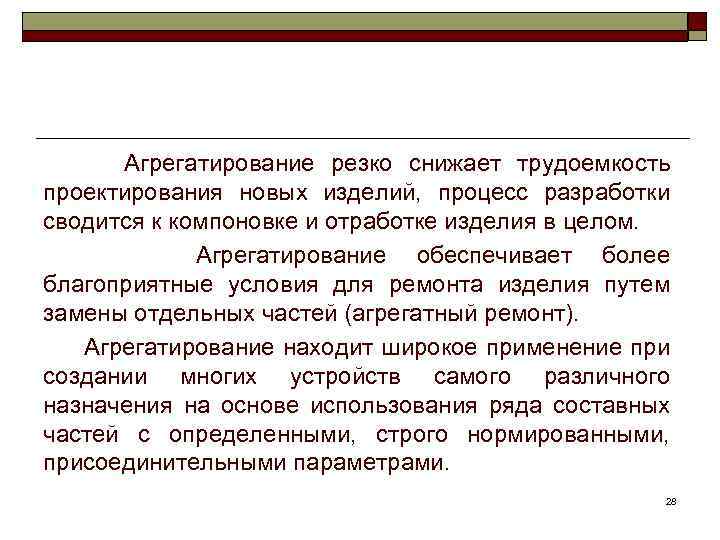

Агрегатирование резко снижает трудоемкость проектирования новых изделий, процесс разработки сводится к компоновке и отработке изделия в целом. Агрегатирование обеспечивает более благоприятные условия для ремонта изделия путем замены отдельных частей (агрегатный ремонт). Агрегатирование находит широкое применение при создании многих устройств самого различного назначения на основе использования ряда составных частей с определенными, строго нормированными, присоединительными параметрами. 28

Таким образом, если агрегатирование создание объектов (агрегатов) частного функционального назначения, то метод унификации направлен на создание объектов широкого назначения на базе оригинальных составляющих или объектов с частными функциями. Технико экономическая эффективность методов агрегатирования и унификации обусловлена тем, что резко возрастает серийность изделий, качество их отработки и надежность. Повышение серийности производства унифицированных изделий позволяет применять более производительное оборудование, прогрессивную технологию и рациональную организацию производства, что обеспечивает резкое снижение затрат на изготовление.

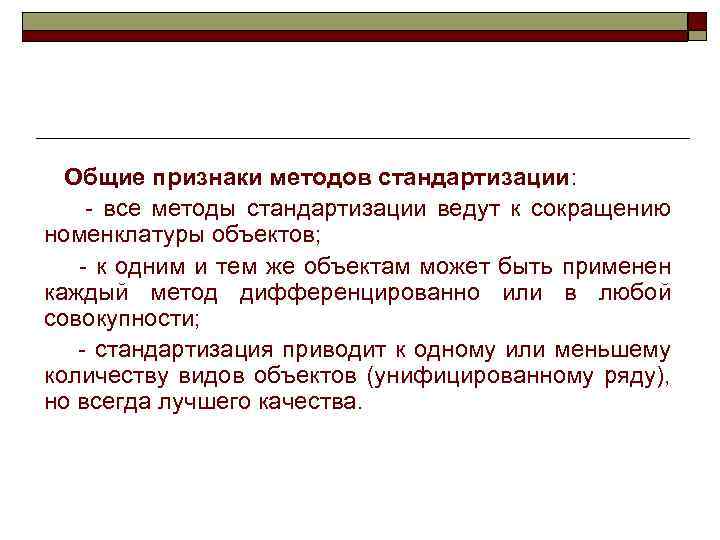

Общие признаки методов стандартизации: все методы стандартизации ведут к сокращению номенклатуры объектов; к одним и тем же объектам может быть применен каждый метод дифференцированно или в любой совокупности; стандартизация приводит к одному или меньшему количеству видов объектов (унифицированному ряду), но всегда лучшего качества.

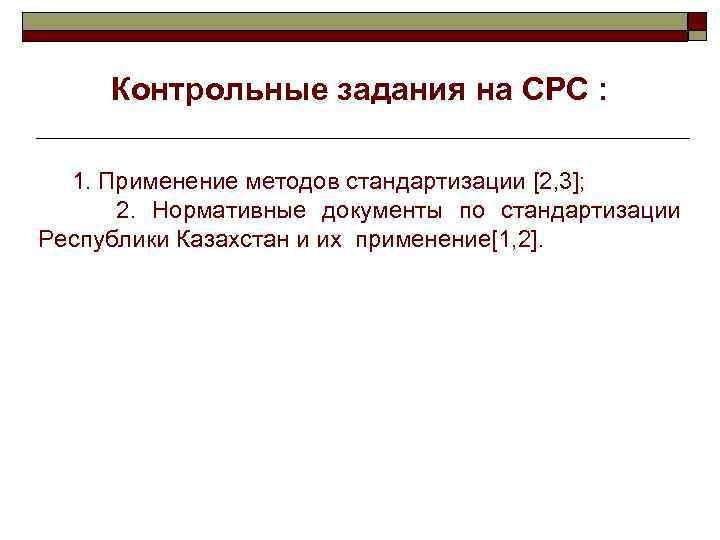

Контрольные задания на СРС : 1. Применение методов стандартизации [2, 3]; 2. Нормативные документы по стандартизации Республики Казахстан и их применение[1, 2].

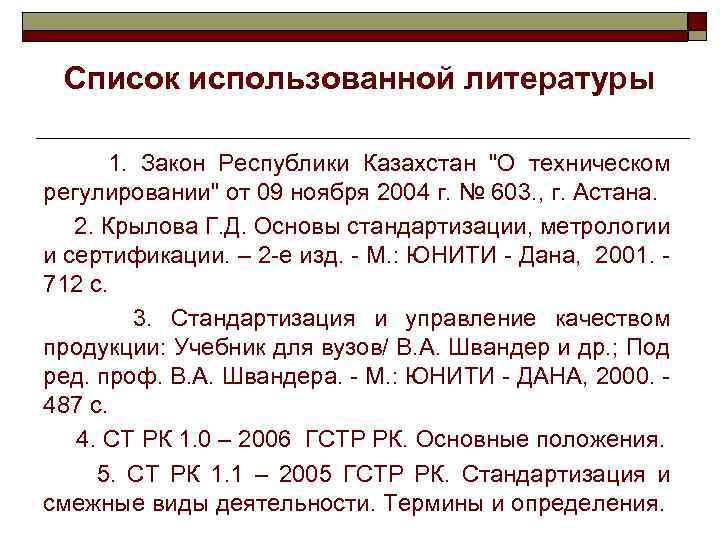

Список использованной литературы 1. Закон Республики Казахстан "О техническом регулировании" от 09 ноября 2004 г. № 603. , г. Астана. 2. Крылова Г. Д. Основы стандартизации, метрологии и сертификации. – 2 е изд. М. : ЮНИТИ Дана, 2001. 712 с. 3. Стандартизация и управление качеством продукции: Учебник для вузов/ В. А. Швандер и др. ; Под ред. проф. В. А. Швандера. М. : ЮНИТИ ДАНА, 2000. 487 с. 4. СТ РК 1. 0 – 2006 ГСТР РК. Основные положения. 5. СТ РК 1. 1 – 2005 ГСТР РК. Стандартизация и смежные виды деятельности. Термины и определения.

Благодарю за внимание!
