Стадии разработки технологической

Стадии разработки технологической концепции самолета Этапы Компьютерный проект самолета жизненного Состав и стадии технологического цикла конструкторского проекта проекта самолета Конструкторская концепция Технологическая концепция (техническое предложение) проекта Предварительное проектирование - тактико-технические характеристики, размеры, масса и т. д. ) Удельная - эксплуатационные параметры себестоимость (грузоподъемность, скорость и т. д. ) - удельные экономические показатели конструкции (стоимость т км, пас км) (U$/кг) Принятие решений ский) проект Технологический облик (техниче- Эскизный конструкции

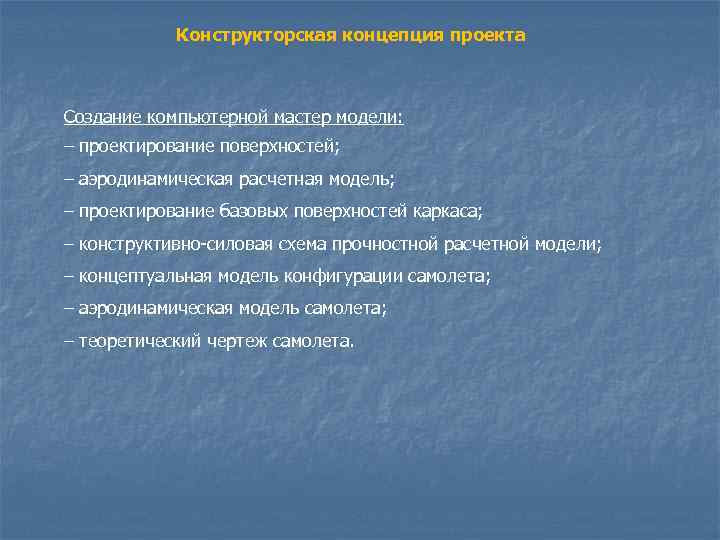

Конструкторская концепция проекта Создание компьютерной мастер модели: – проектирование поверхностей; – аэродинамическая расчетная модель; – проектирование базовых поверхностей каркаса; – конструктивно-силовая схема прочностной расчетной модели; – концептуальная модель конфигурации самолета; – аэродинамическая модель самолета; – теоретический чертеж самолета.

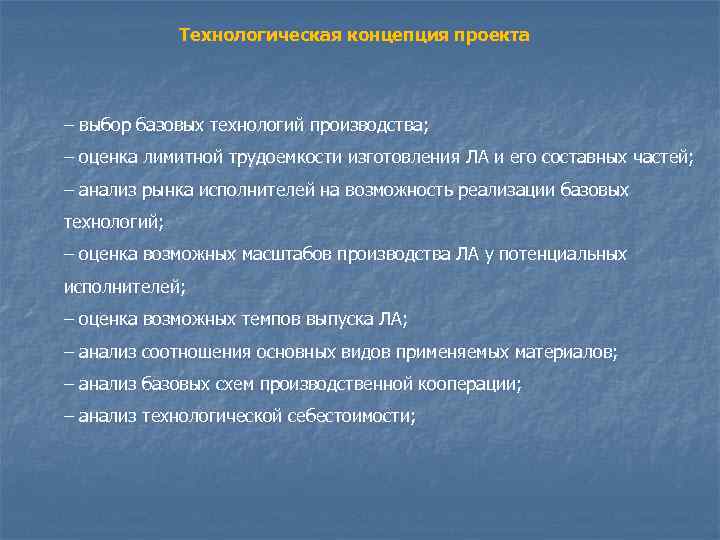

Технологическая концепция проекта – выбор базовых технологий производства; – оценка лимитной трудоемкости изготовления ЛА и его составных частей; – анализ рынка исполнителей на возможность реализации базовых технологий; – оценка возможных масштабов производства ЛА у потенциальных исполнителей; – оценка возможных темпов выпуска ЛА; – анализ соотношения основных видов применяемых материалов; – анализ базовых схем производственной кооперации; – анализ технологической себестоимости;

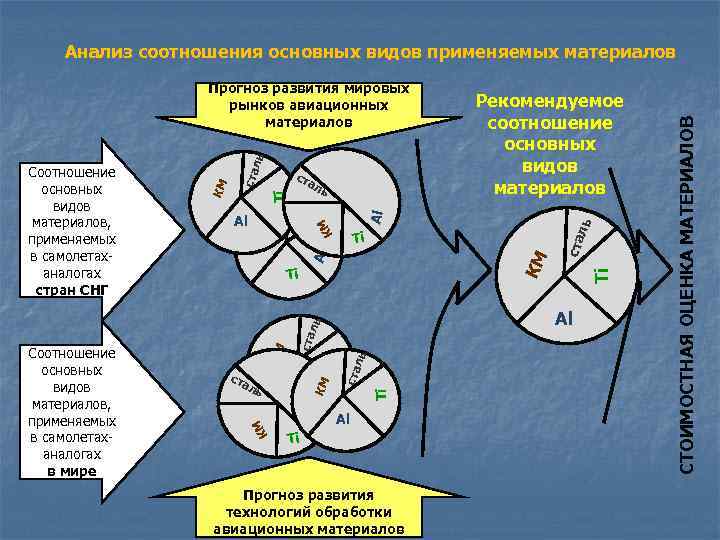

Анализ соотношения основных видов применяемых материалов Прогноз развития мировых рынков авиационных Рекомендуемое материалов соотношение СТОИМОСТНАЯ ОЦЕНКА МАТЕРИАЛОВ основных видов ль Соотношение ста ал основных ь материалов КМ Ti видов ль Al материалов, Al ста КМ ль КМ применяемых Ti ста в самолетах- Al КМ аналогах Ti стран СНГ ль Al ста Соотношение КМ ль Ti основных ста ст видов ал Al КМ ь Ti материалов, применяемых Al КМ в самолетах- Ti аналогах в мире Прогноз развития технологий обработки авиационных материалов

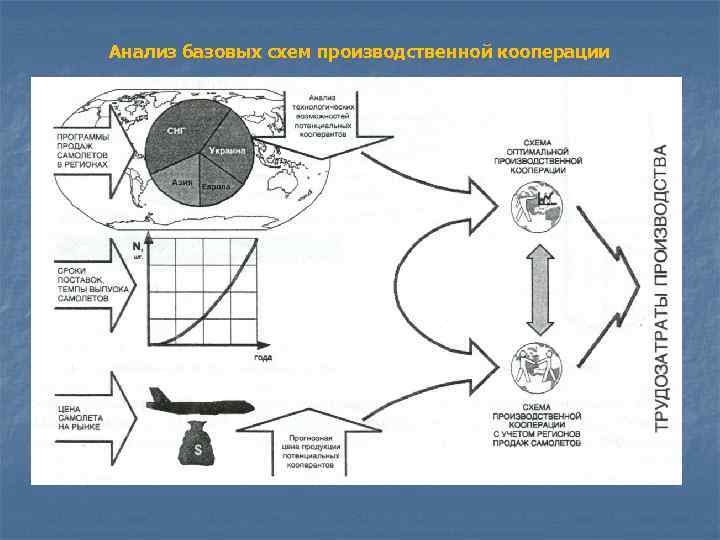

Анализ базовых схем производственной кооперации

Состав и стадии технологического проекта самолета Этапы жизненного Состав и стадии технологического проекта цикла самолета Предварительное • анализ соотношения основных применяемых материалов; • анализ базовых систем производственной кооперации; проектирование • анализ технологической себестоимости самолета; • разработка основных требований и расчетных величин базовых показателей технологичности; • разработка рекомендаций по обеспечению технологичности и определению эффективных Эскизный конструктивно-технологических решений; (технический) проект • разработка укрупненного плана-графика создания самолета; • разработка комплексного плана проведения НИОКР и подготовки производства; • заключение о технологичности конструкции самолета; • создание комплекса директивной технологической документации; Рабочее • классификация и типизация элементов конструкции; разработка технологических процессов производства типовых представителей классификационных групп; проектирование • определение состава СТО и производственных мощностей , необходимых для серийного выпуска; • определение основных ТЭП серийного производства самолета; • выполнение комплекса организационно-технических мероприятий по технологической подготовке Производство первых серийного производства самолета; самолетов • реализация мероприятий, направленных на достижение заданного уровня технологичности конструкции; Испытания, • создание документации по технологическому обеспечению испытания самолета; спецификация типа • технологическое сопровождение серийного производства; Серийное • разработка мероприятий по обеспечению заданных технико-экономических показателей серийного производство, производства самолета; • создание документированных процедур технологической подготовки производства, системы сертификация качества; • реализация организационно-технических мероприятий по обеспечению эксплуатационной Эксплуатация технологичности конструкций и техническому обслуживанию самолета;

Внедрение CALS-технологий в подготовке производства

Основные объекты компьютерного проекта хранимые в PDM системе EBOM MBOP Plant Electronic Manufacturing Bill Of Material Bill Of Process КЭМИ ТЭМИ ПС Конструкторский Технологический Дерево Модель электронный технологических производственной макет изделия процессов системы

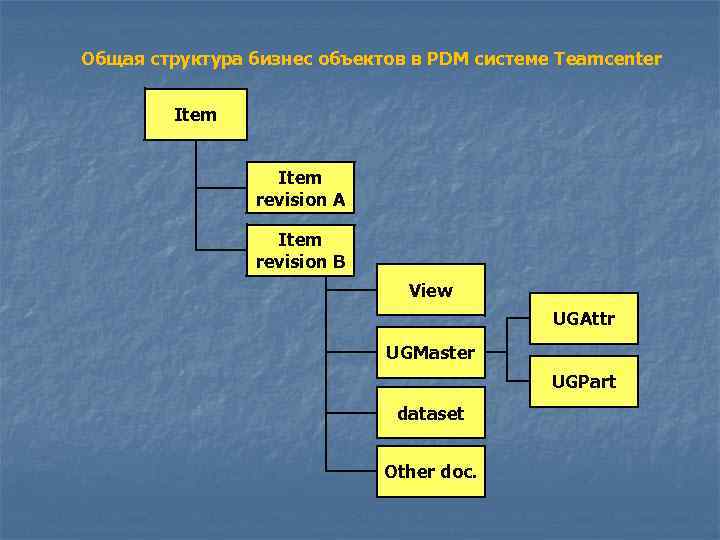

Общая структура бизнес объектов в PDM системе Teamcenter Item revision A Item revision B View UGAttr UGMaster UGPart dataset Other doc.

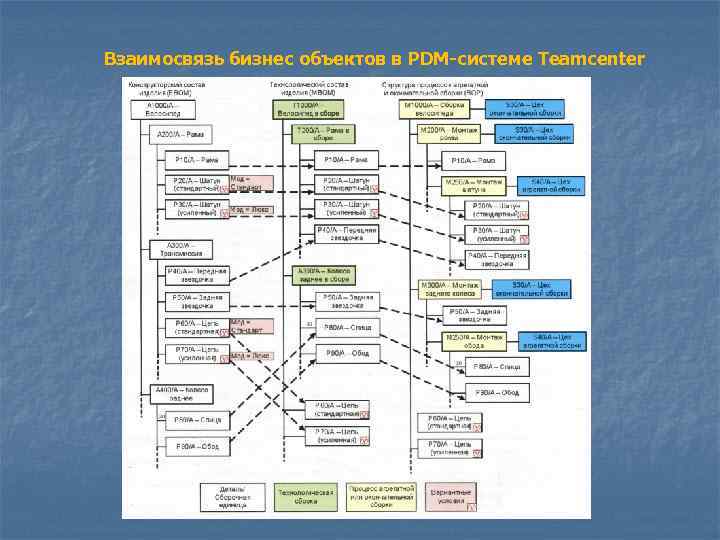

Взаимосвязь бизнес объектов в PDM-системе Teamcenter

Автоматизация проектирования технологических процессов

Варианты автоматизации проектирования технологических процессов 1. Системы типа «Технологический редактор» . 2. Информационно-поисковая система на основе классификации ТТП. 3. Система интеллектуальной поддержки проектирования ТП.

Модель многоуровневого вариантного проектирования технологических процессов сборки Д – детали; У – узел; СП У – приспособление для сборки узла; О – отсек; СП О – приспособление для сборки отсека; А – агрегат; СП А – приспособление для сборки агрегата; ДТП У – директивный технологический процесс сборки узла; ДТП О – директивный технологический процесс сборки отсека; ДТП А – директивный технологический процесс сборки агрегата; РТП – рабочий технологический процесс.
