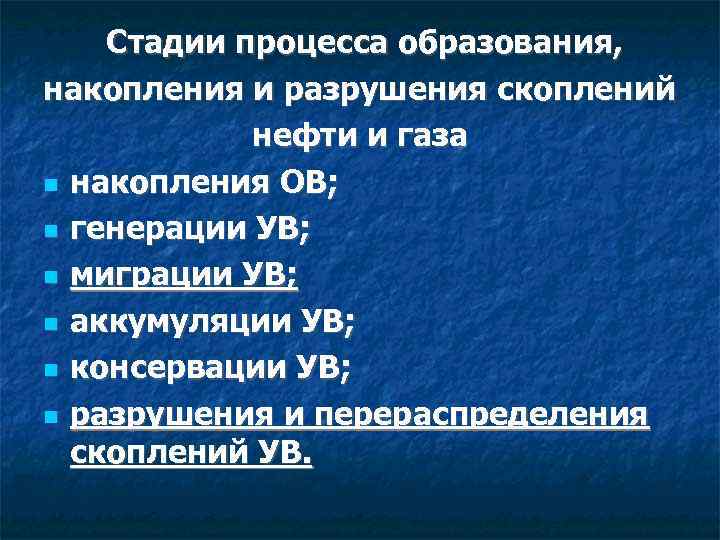

Стадии процесса образования, накопления и разрушения скоплений нефти и газа накопления ОВ; генерации УВ; миграции УВ; аккумуляции УВ; консервации УВ; разрушения и перераспределения скоплений УВ.
Миграция нефти и газа Пути миграции Виды миграции : вертикальная и боковая; внутрипластовая и межпластовая; по отношению к НГМТ (первичная и вторичная) Первичная миграция - процесс перехода углеводородов из пород, в которых они образовались, в породы-коллекторы. Перемещение нефти в породе-коллекторе называется вторичной миграцией

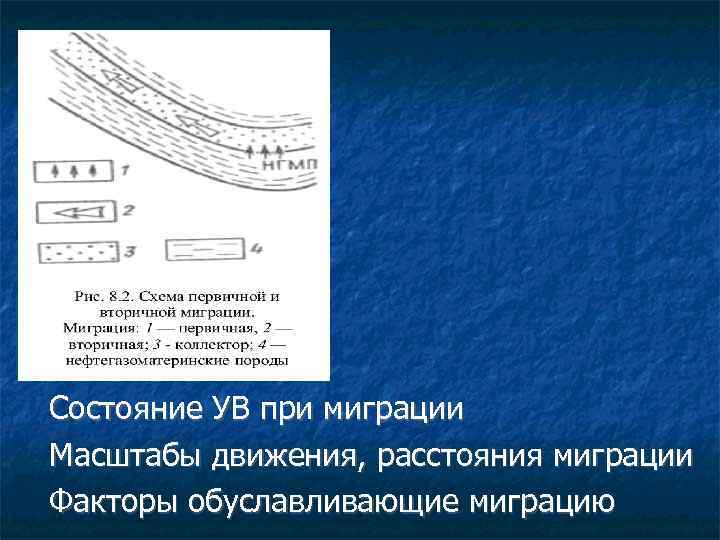

Состояние УВ при миграции Масштабы движения, расстояния миграции Факторы обуславливающие миграцию
Основными причинами вторичной миграции являются: - гравитационные силы всплывания более легкой нефти в воде; - капиллярные силы; - гидродинамические силы (напор воды); - гидрохимические силы (напор воды, вызванный различим в минерализации вод); - геотермические силы (напор воды, вызванный неоднородностью поля температур; - процессы перестройки структуры и динамического напряжения (геодинамический переток).

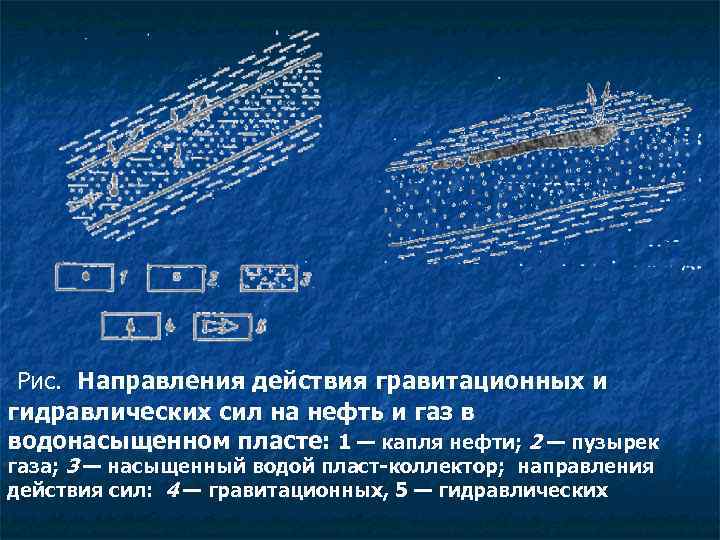

Рис. Направления действия гравитационных и гидравлических сил на нефть и газ в водонасыщенном пласте: 1 — капля нефти; 2 — пузырек газа; 3 — насыщенный водой пласт-коллектор; направления действия сил: 4 — гравитационных, 5 — гидравлических

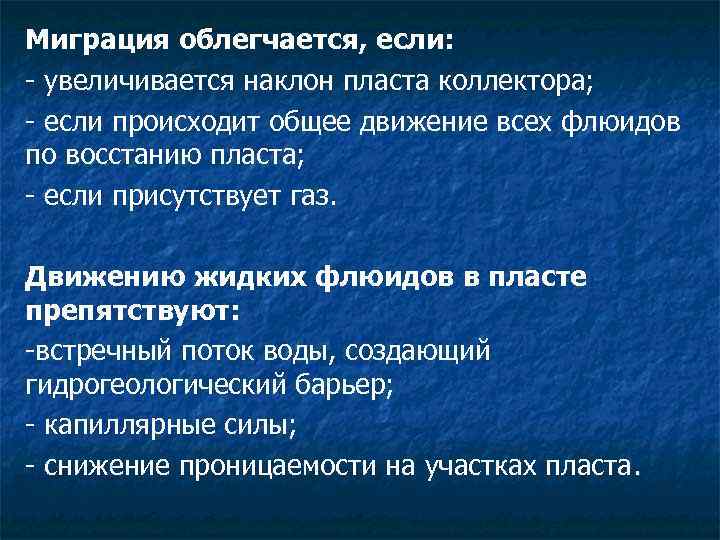

Миграция облегчается, если: - увеличивается наклон пласта коллектора; - если происходит общее движение всех флюидов по восстанию пласта; - если присутствует газ. Движению жидких флюидов в пласте препятствуют: -встречный поток воды, создающий гидрогеологический барьер; - капиллярные силы; - снижение проницаемости на участках пласта.
Рис. Схема образования нефтегазовых залежей в результате вертикальной миграции газа и нефти: 1— газ; 2 — нефть; 3 — вода; 4 — направление движения флюидов.

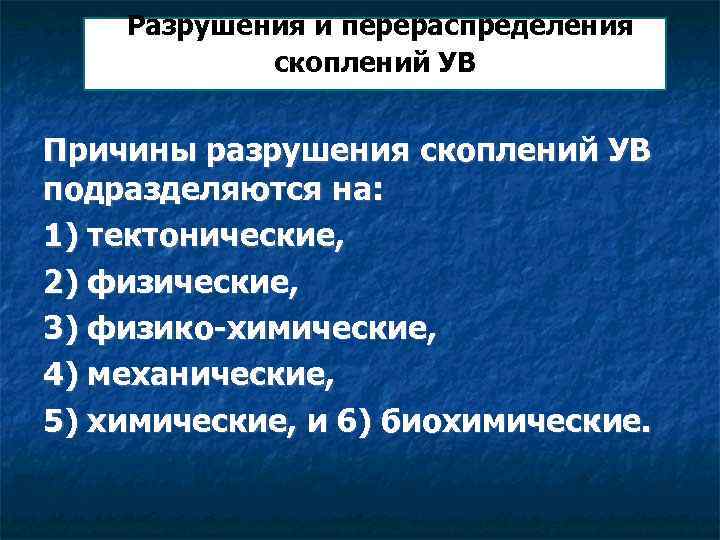

Разрушения и перераспределения скоплений УВ Причины разрушения скоплений УВ подразделяются на: 1) тектонические, 2) физические, 3) физико-химические, 4) механические, 5) химические, и 6) биохимические.
