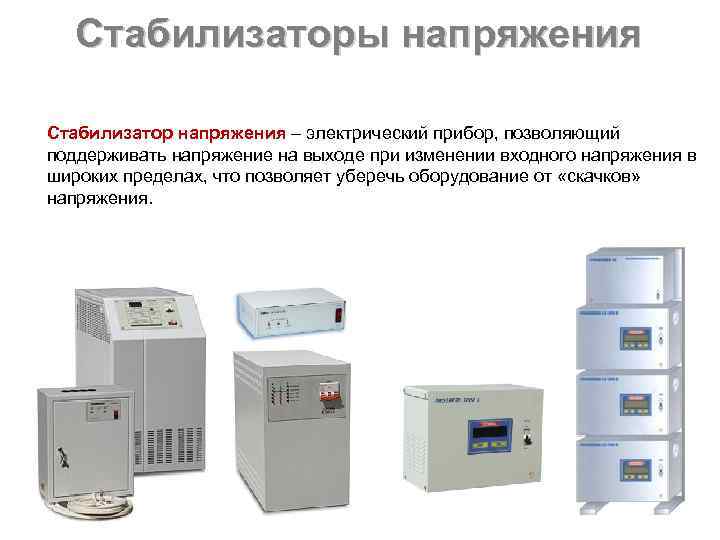

Стабилизаторы напряжения Стабилизатор напряжения – электрический прибор, позволяющий поддерживать напряжение на выходе при изменении входного напряжения в широких пределах, что позволяет уберечь оборудование от «скачков» напряжения.
Стабилизаторы напряжения Типы стабилизаторов напряжения Электромеханические Электронные (дискретные)

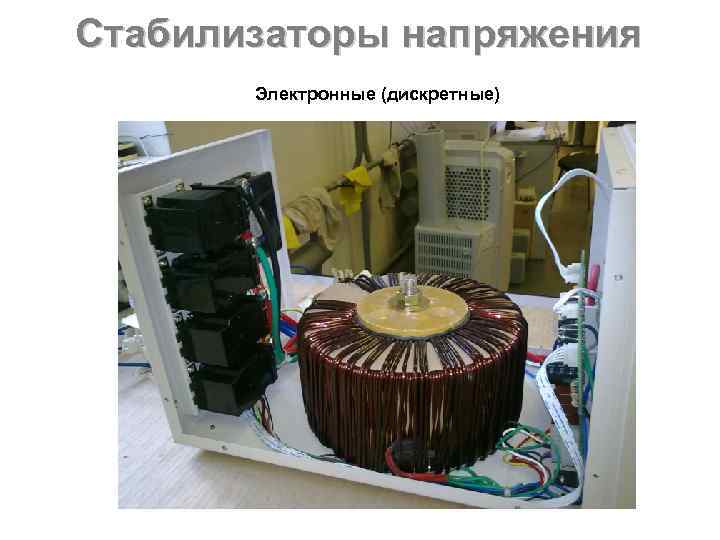

Стабилизаторы напряжения Электронные (дискретные)
Стабилизаторы напряжения Автотрансформатор Реле
Стабилизаторы напряжения Электромеханические

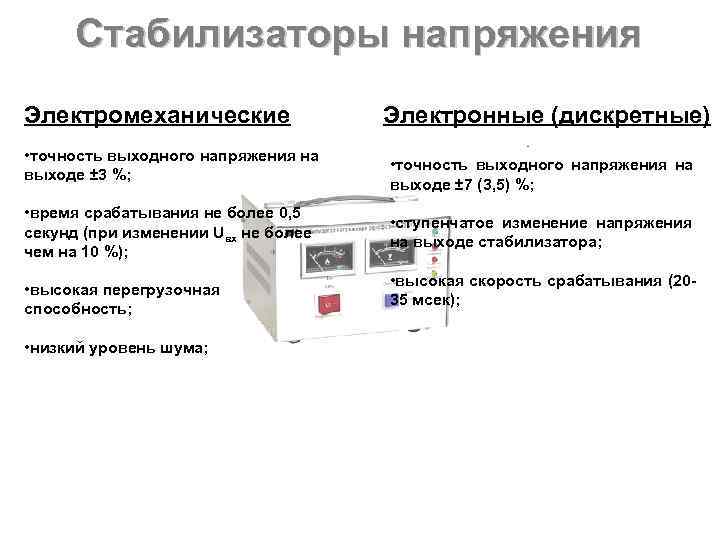

Стабилизаторы напряжения Электромеханические Электронные (дискретные) • точность выходного напряжения на • точность выходного напряжения на выходе ± 3 %; выходе ± 7 (3, 5) %; • время срабатывания не более 0, 5 • ступенчатое изменение напряжения секунд (при изменении Uвх не более на выходе стабилизатора; чем на 10 %); • высокая скорость срабатывания (20 - • высокая перегрузочная 35 мсек); способность; • низкий уровень шума;

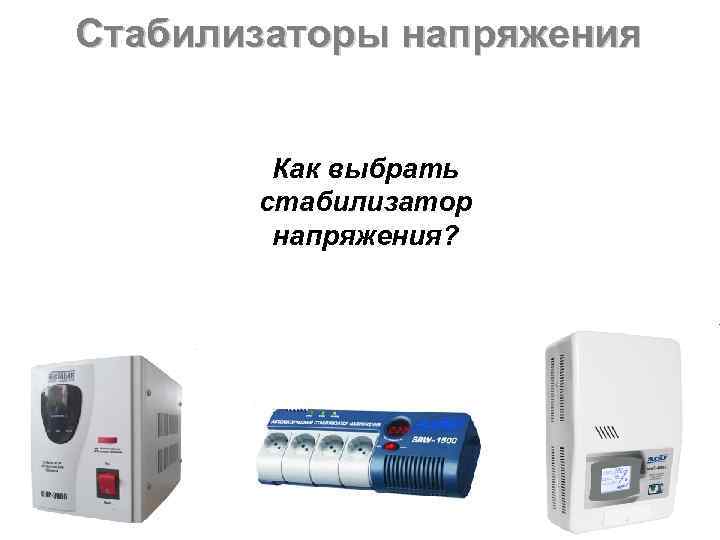

Стабилизаторы напряжения Как выбрать стабилизатор напряжения?

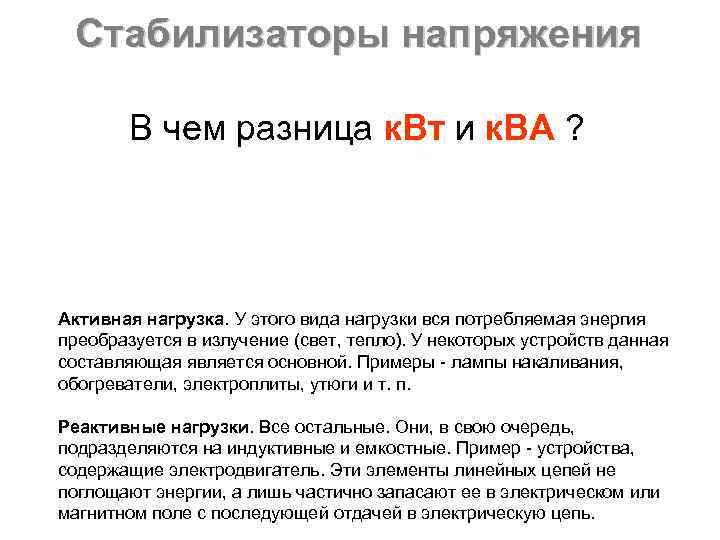

Стабилизаторы напряжения В чем разница к. Вт и к. ВА ? Активная нагрузка. У этого вида нагрузки вся потребляемая энергия преобразуется в излучение (свет, тепло). У некоторых устройств данная составляющая является основной. Примеры - лампы накаливания, обогреватели, электроплиты, утюги и т. п. Реактивные нагрузки. Все остальные. Они, в свою очередь, подразделяются на индуктивные и емкостные. Пример - устройства, содержащие электродвигатель. Эти элементы линейных цепей не поглощают энергии, а лишь частично запасают ее в электрическом или магнитном поле с последующей отдачей в электрическую цепь.

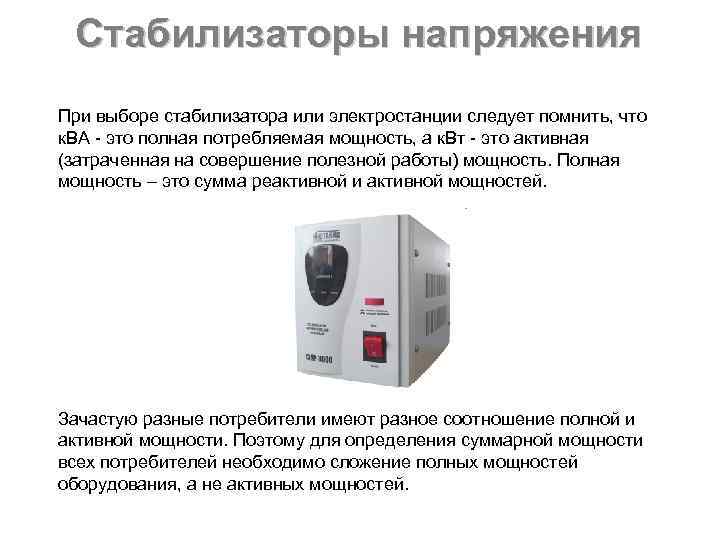

Стабилизаторы напряжения При выборе стабилизатора или электростанции следует помнить, что к. ВА - это полная потребляемая мощность, а к. Вт - это активная (затраченная на совершение полезной работы) мощность. Полная мощность – это сумма реактивной и активной мощностей. Зачастую разные потребители имеют разное соотношение полной и активной мощности. Поэтому для определения суммарной мощности всех потребителей необходимо сложение полных мощностей оборудования, а не активных мощностей.

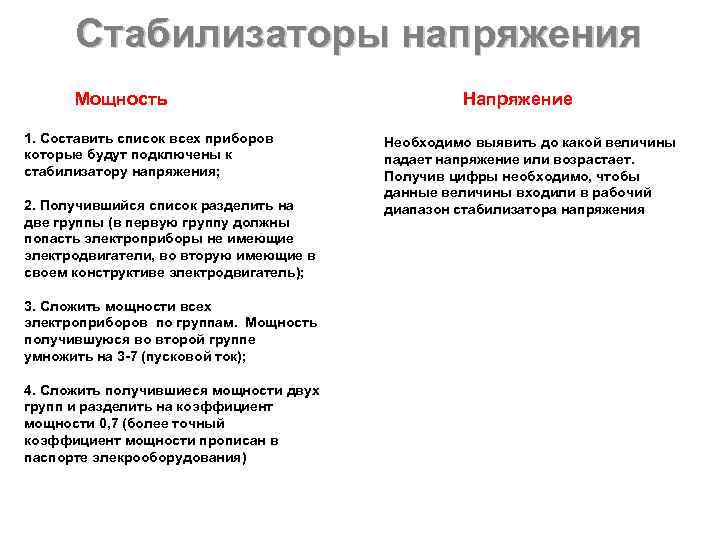

Стабилизаторы напряжения Мощность Напряжение 1. Составить список всех приборов Необходимо выявить до какой величины которые будут подключены к падает напряжение или возрастает. стабилизатору напряжения; Получив цифры необходимо, чтобы данные величины входили в рабочий 2. Получившийся список разделить на диапазон стабилизатора напряжения две группы (в первую группу должны попасть электроприборы не имеющие электродвигатели, во вторую имеющие в своем конструктиве электродвигатель); 3. Сложить мощности всех электроприборов по группам. Мощность получившуюся во второй группе умножить на 3 -7 (пусковой ток); 4. Сложить получившиеся мощности двух групп и разделить на коэффициент мощности 0, 7 (более точный коэффициент мощности прописан в паспорте элекрооборудования)
Стабилизаторы напряжения Запас по мощности Рекомендуется делать запас по мощности

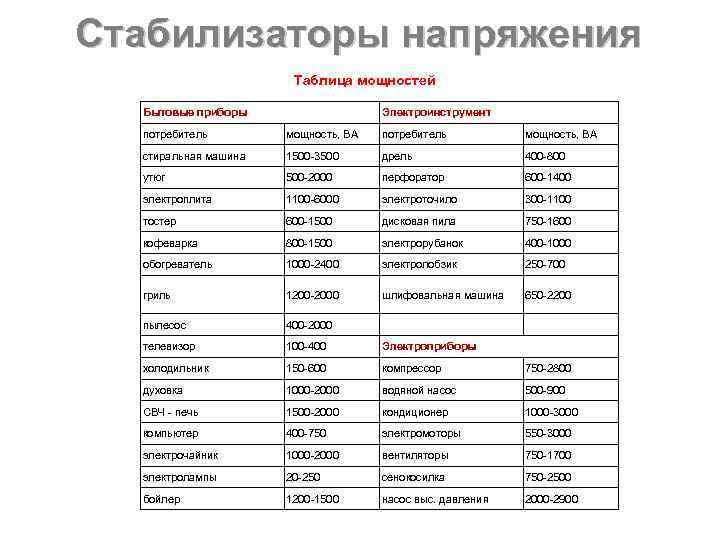

Стабилизаторы напряжения Таблица мощностей Бытовые приборы Электроинструмент потребитель мощность, ВА потребитель мощность, ВА стиральная машина 1500 -3500 дрель 400 -800 утюг 500 -2000 перфоратор 600 -1400 электроплита 1100 -6000 электроточило 300 -1100 тостер 600 -1500 дисковая пила 750 -1600 кофеварка 800 -1500 электрорубанок 400 -1000 обогреватель 1000 -2400 электролобзик 250 -700 гриль 1200 -2000 шлифовальная машина 650 -2200 пылесос 400 -2000 телевизор 100 -400 Электроприборы холодильник 150 -600 компрессор 750 -2800 духовка 1000 -2000 водяной насос 500 -900 СВЧ - печь 1500 -2000 кондиционер 1000 -3000 компьютер 400 -750 электромоторы 550 -3000 электрочайник 1000 -2000 вентиляторы 750 -1700 электролампы 20 -250 сенокосилка 750 -2500 бойлер 1200 -1500 насос выс. давления 2000 -2900
